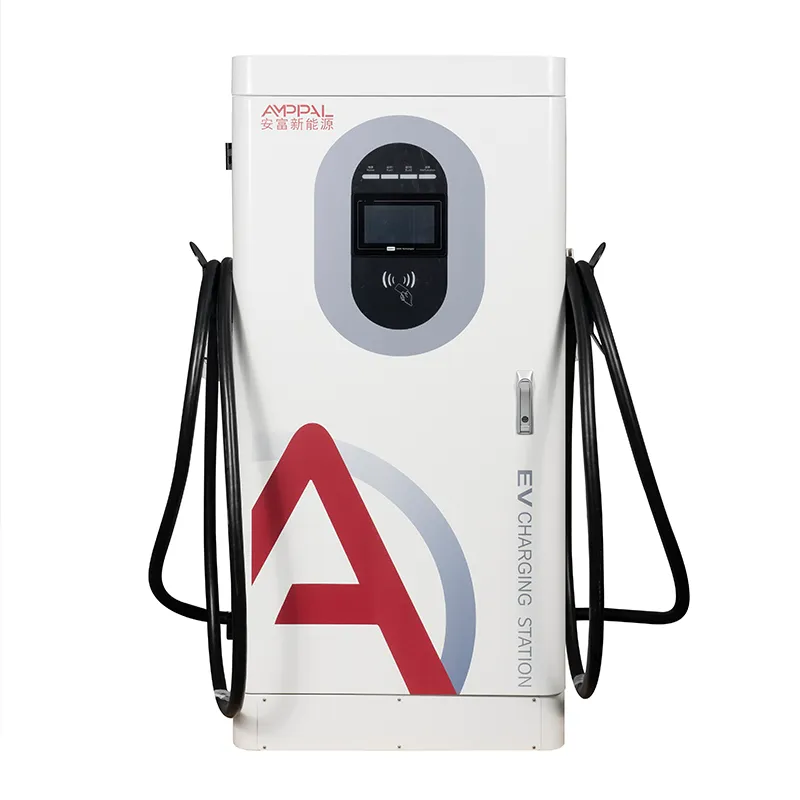

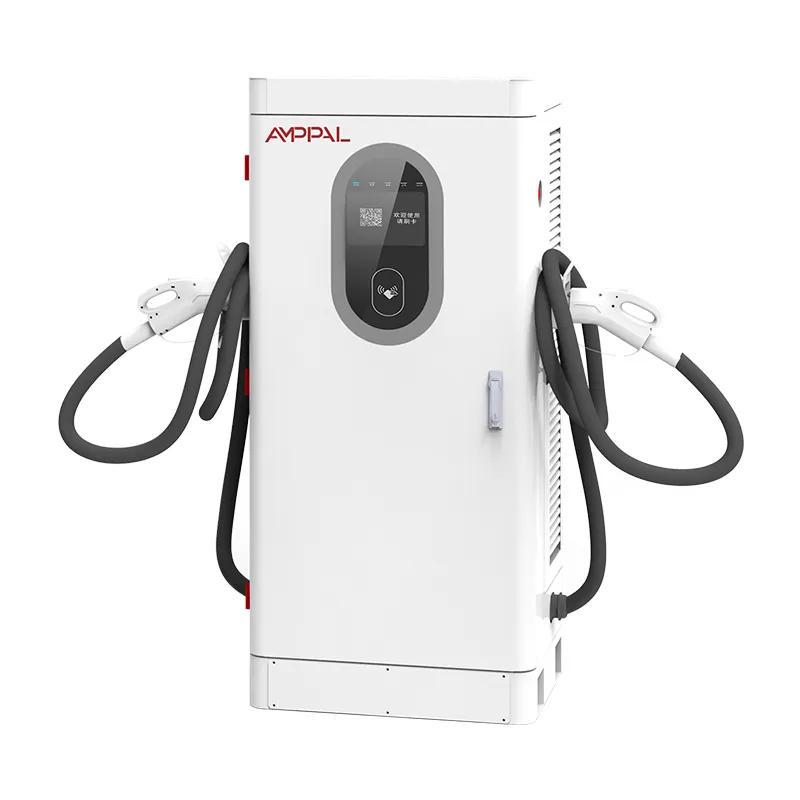

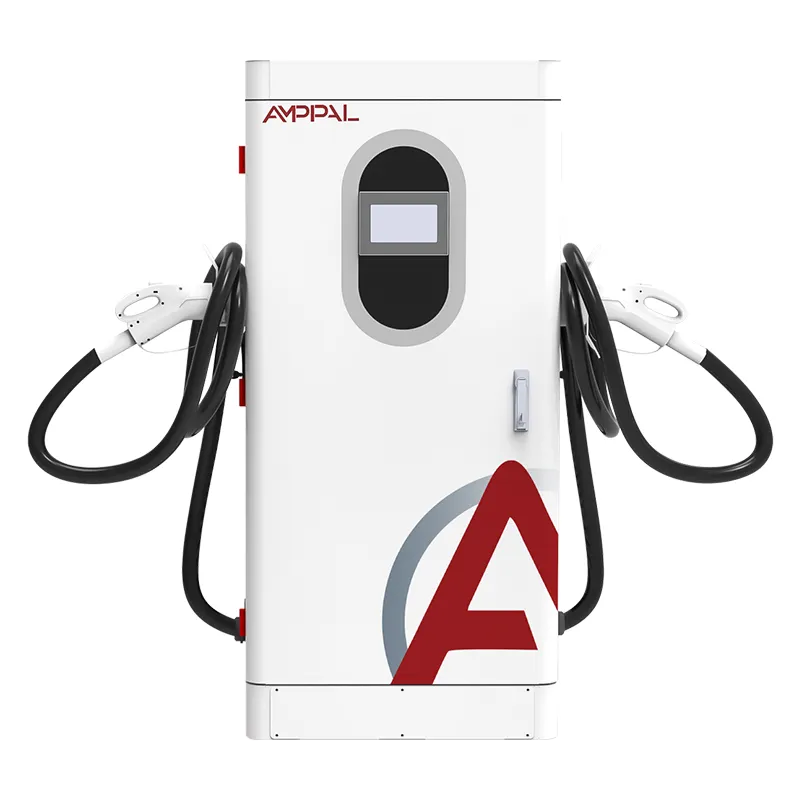

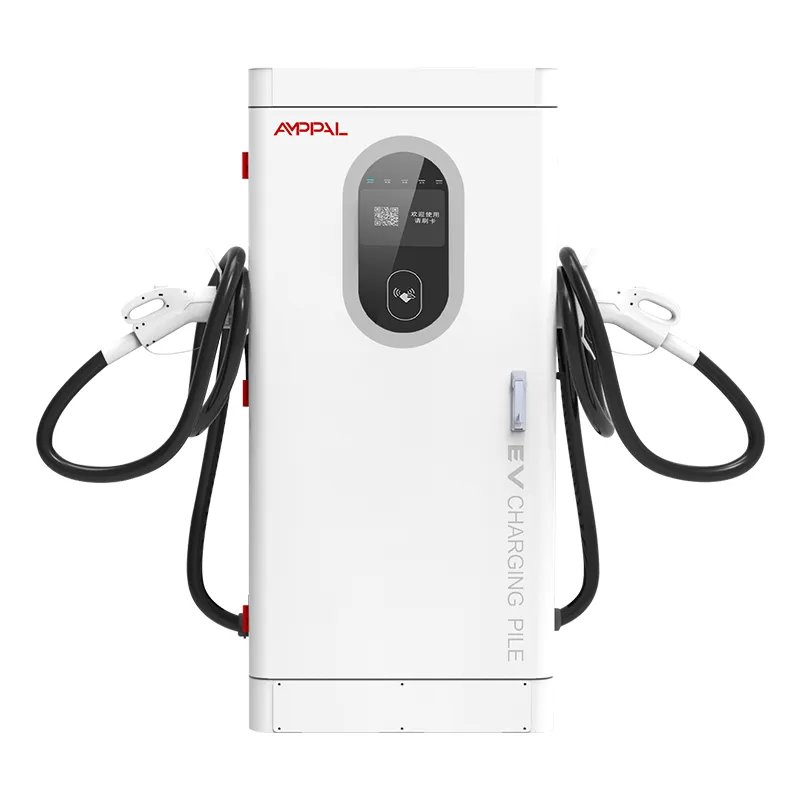

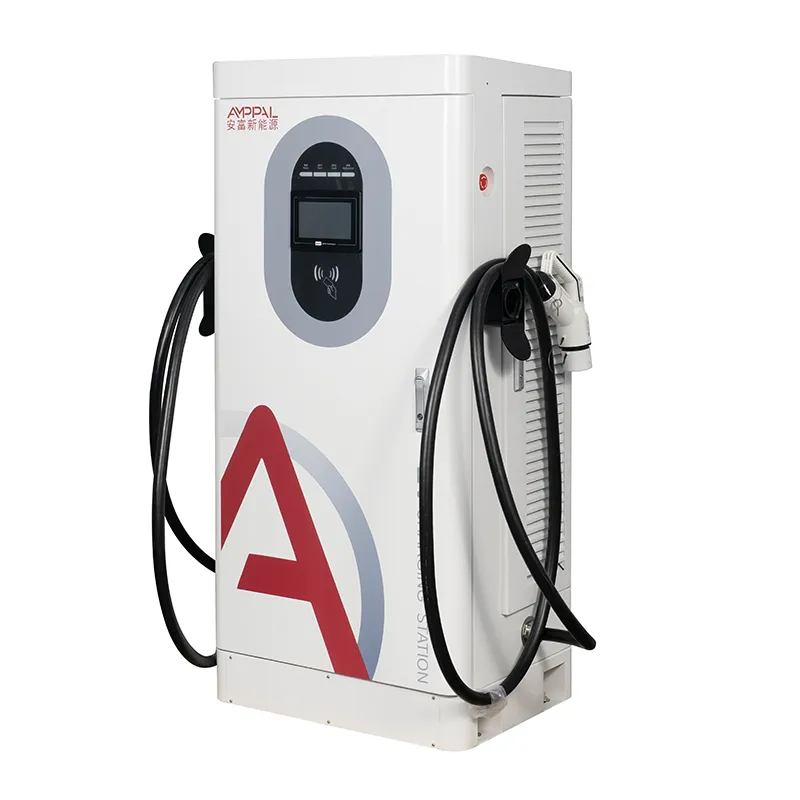

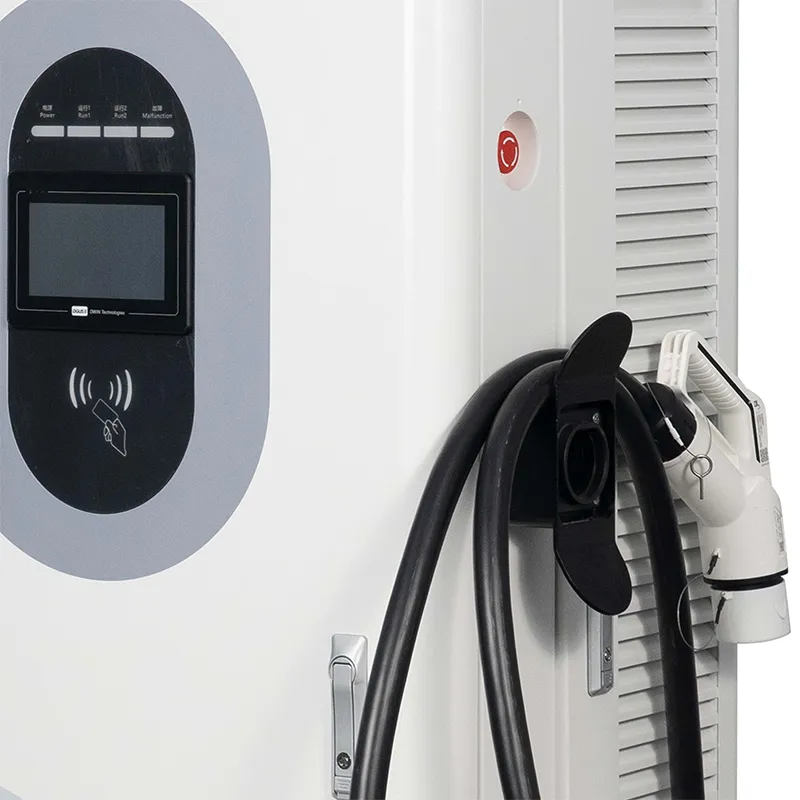

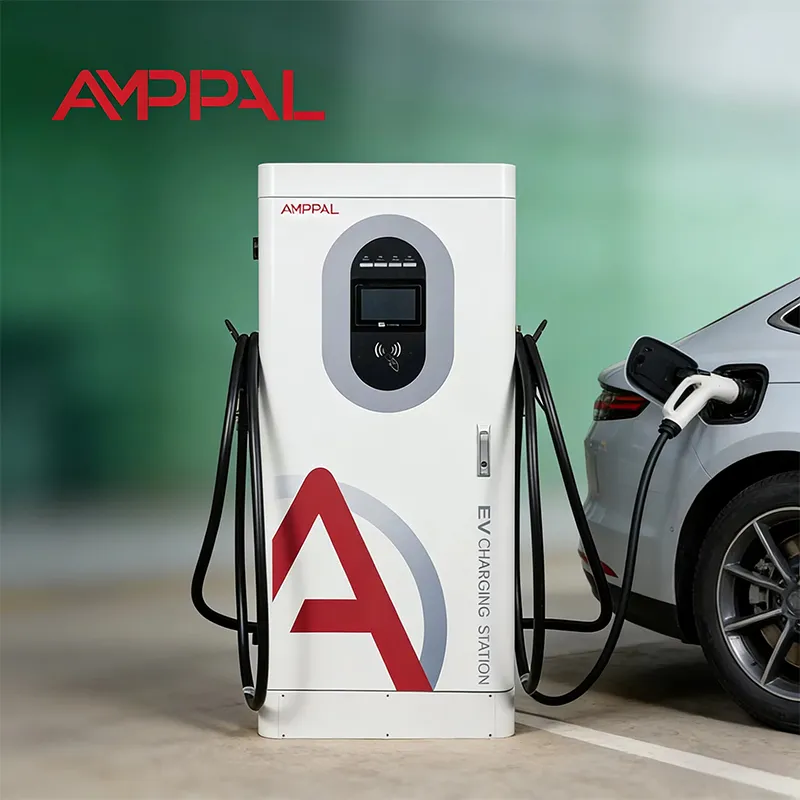

80 kW didelio efektyvumo integruotas nuolatinės srovės greitas įkroviklis, skirtas komerciniams elektromobiliams

80 kW įkroviklis, kuris su transformatoriumi elgiasi kaip su nuomininku

Kiekviena kilovatvalandė, kurią šis įkroviklis paima iš jūsų svetainės transformatoriaus, gaunama kaip švari, gerai veikianti kintamoji srovė – tai yra inžinerinis sprendimas, pagrįstas AF-DC-80-Y-B-O-4-H, todėl šis 80 kW integruotas nuolatinės srovės greitasis įkroviklis priklauso naudingumo kontroliniam sąrašui, o ne sandorių medžioklei. Galios koeficientas yra ≥0,99, o bendras harmoninis iškraipymas išlieka ≤5%, o tokius skaičius retai matote pigiai importuojant.

Kodėl tai svarbu popieriuje? Transformatorius, maitinantis prasto galios koeficiento įkroviklį, teka papildomą reaktyviąją srovę, veikia šiltiau, o jūsų sąskaitoje už elektrą gali būti įtraukti reaktyviosios energijos mokesčiai, apie kuriuos niekas jūsų neįspėjo.

Spintelė yra 1620 x 750 x 560 mm, vardinė 80 kW, išėjimas 200-1000VDC, pastovi galia nuo 300 iki 1000V. Statome jį Yueqing mieste, Džedziango valstijoje, kur tinklo kodeksai rimtai vertina elektros energijos kokybę. Šiame puslapyje paaiškinama, ką skaičiai reiškia jūsų operacijai.

Penki būdai, kaip PF ≥0,99 įvestis atsiperka

Jokių baudų už reaktyviąją galią: kai PF ≥0,99, įkroviklis atrodo kaip varžinė apkrova skaitikliui, todėl komunalinės paslaugos, apmokestinamos kVA arba reaktyviąja energija, neturi už ką mokėti.

THD ≤5 % palaiko bendrus transformatorius vėsiai: harmoninės srovės, kurios cirkuliuotų transformatoriuje ir neutraliuose laiduose, sumažinamos iki mažos klasės įkroviklių produkcijos dalies.

Paprastesnis tinklo prijungimo patvirtinimas: daugelis komunalinių paslaugų reikalauja harmonikų ir galios koeficiento deklaracijų nuolatinės srovės instaliavimui; mūsų bandymų ataskaitos apima ir visas apkrovas.

Kaimynams palankus veikimas: viešbutyje ar biure, kuris dalijasi tiektuvu, prasidėjus įkrovimo seansams nematys mirksinčios lemputės arba iš naujo nenustatys elektronikos.

Ilgesnis objekto eksploatavimo laikas: mažesnė reaktyvioji srovė ir mažiau harmonikų reiškia, kad transformatorius, kabeliai ir skirstomieji įrenginiai veikia vėsiau ir sensta lėčiau.

95 % didžiausias efektyvumas: ta pati SiC galios pakopa, kuri valo įvestį, taip pat eikvoja mažiau energijos kaip šilumos.

Techninės specifikacijos

Svetainės, kuriose harmonikos sukelia problemų

Verslo parkai Vokietijoje ir Prancūzijoje, kur vienas bendras 630 kVA transformatorius viena šyna maitina biurus, CNC stakles ir įkroviklius.

Viešbučiai Turkijoje ir Graikijoje, kur svečiai skundžiasi mirksinčiomis lemputėmis, jei įkroviklis netinkamai elgiasi toje pačioje tiektuvėje kaip ir virtuvė.

JK ir Nyderlandų automobilių parko depai, kuriuose veikia 8–20 įkroviklių, kur realus pavojus yra harmonikų kaupimasis daugelyje įrenginių.

Prekybos centro stogai JAE ir Saudo Arabijoje, kur elektros komanda prieš pasirašydama nuomos sutartį peržiūri kiekvieną apkrovos profilį.

Savivaldybių garažai Meksikoje ir Brazilijoje, kur komunalinė įmonė tikrina elektros energijos kokybę prieš patvirtindama komercinį tarifą.

Power Stage viduje: PFC, harmonika ir apkrovos bankas

Nuolatinės srovės įkroviklio lygintuvas konvertuoja kintamąją srovę į nuolatinę, o naivus lygintuvas srovę ima tik siaurais impulsais netoli įtampos piko. Tie impulsai yra harmoningi – srovė 250 Hz, 350 Hz, 450 Hz ir daugiau – neatlieka jokio naudingo darbo. AF-DC-80-Y-B-O-4-H naudoja aktyvią priekinę dalį (PFC), kuri įvesties srovę paverčia lygia sinusine banga, kuri fazėje su įtampa.

Antrasis etapas paverčia tą švarią nuolatinę srovę į 200–1000 V nuolatinę įtampą, kurios reikia transporto priemonei, nuolatinę galią nuo 300 iki 1000 V. 800 V sunkvežimis ir 400 V sedanas lygioje įkrovimo kreivės dalyje pasiekia beveik 80 kW vardinę galią.

Elgseną galite patikrinti patys: mūsų bandymų ataskaitose THD ir PF nurodoma esant 25%, 50%, 75% ir 100% apkrovai, nes įkroviklis, kuris tik tuščiąja eiga atrodo švarus, yra bevertis. Atsiųskite mums svetainės vienos linijos schemą ir transformatoriaus kVA, o mūsų inžinieriai įvertins apkrovos poveikį – paprastai per dieną.

Sertifikatai ir už jų esantys bandymo taškai

Mes turime UL, CE, CB, TUV ir CCC; paklauskite ir mes atsiųsime atitinkamus šio įrenginio sertifikatų failus.

Kiekviena partija deginama 48 valandas esant pilnai apkrovai, registruojant modulių, jungčių ir PFC induktorių temperatūrą.

Energijos kokybė tikrinama kiekvienai partijai kalibruotame apkrovos bloke, PF ir THD fiksuojami keturiuose apkrovos taškuose.

Saugos rinkinys (13 funkcijų) atitinka EN IEC 61851-1:2019 ir 61851-23:2014.

Spintelės yra patikrintos IP54, druskos purškimo mėginiai laikomi 96 valandas; veikimo juosta svyruoja nuo -25C iki +50C.

Nuo lakštinio metalo iki krovinių banko: gamybos takas

1 etapas: lakštinis plienas prieš dažant milteliniu būdu pjaustomas lazeriu, perforuojamas ir išlenkiamas ant FANUC sujungtų linijų.

2 etapas: tęsiant gamybą kiekvienos dangos partijos mėginys patenka į druskos purškimo kamerą.

3 etapas: įvesties pakopos ir PFC plokštės, pastatytos ant kintamosios srovės linijos; maitinimo moduliai nuolatinės srovės linijoje - atskiros stotys.

4 etapas: SiC modulių, EMI filtrų, jungčių ir matavimo komponentų tikrinimas.

5 etapas: rankinis laidų sujungimas su sukimo momentu valdomais gnybtais ir vizualinis kiekvienos jungties patikrinimas.

6 etapas: 48 valandas esant 40 C aplinkos temperatūrai, PF, THD, efektyvumas ir ryšio stabilumas registruojami kas minutę.

7 etapas: programinės aparatinės įrangos „flash“, OCPP 1.6j bandymas su mūsų serveriu, tada galutinis apkrovos banko maitinimo kokybės patikrinimas.

8 etapas: pakavimas ir dėjimas į padėklus; nuotraukos prieš išsiuntimą patenka į jūsų pašto dėžutę prieš pakraunant konteinerį.

Atitikties patikrinimas: ar ši spinta tinkama?

Pasirinkite AF-DC-80-Y-B-O-4-H, kai jūsų svetainė dalijasi transformatoriumi su kitomis apkrovomis, jūsų paslaugų teikėjas prašo pateikti galios kokybės deklaraciją arba įrengiate kelis įrenginius, kurių harmonikos kauptųsi. Jei jūsų nekilnojamojo turto valdytojas jau pažymėjo galios koeficientą ankstesniame projekte, šis modelis baigia pokalbį.

Šis įkroviklis jums netinka, jei svetainėje yra skirtas transformatorius su didele erdve, jūsų įmonė niekada netikrina harmonikų, o jūs tiesiog norite pigiausios 80 kW galios dėžės, kuri įkrauna automobilius. Tai taip pat neteisingas pasirinkimas, jei jums reikia trumpesnių nei 30 minučių seansų 800 V taksi; padidinti iki 120kW arba 160kW.

Nesate tikri? Atsiųskite vienos eilutės diagramą ir transformatoriaus įvertinimą. Apskaičiuojame harmoningą aukštį ir sąžiningai pasakome, ar vienas, du ar šeši įrenginiai tinka jūsų tiektuvui be atnaujinimo.

Darbas su gamykla lenkia sandorius su brokeriu

Jūsų techniniai klausimai apie PFC dizainą ir tinklelio kodus pateikiami tiesiai mūsų inžinieriams Yueqing mieste, o ne per pardavėjo gautuosius.

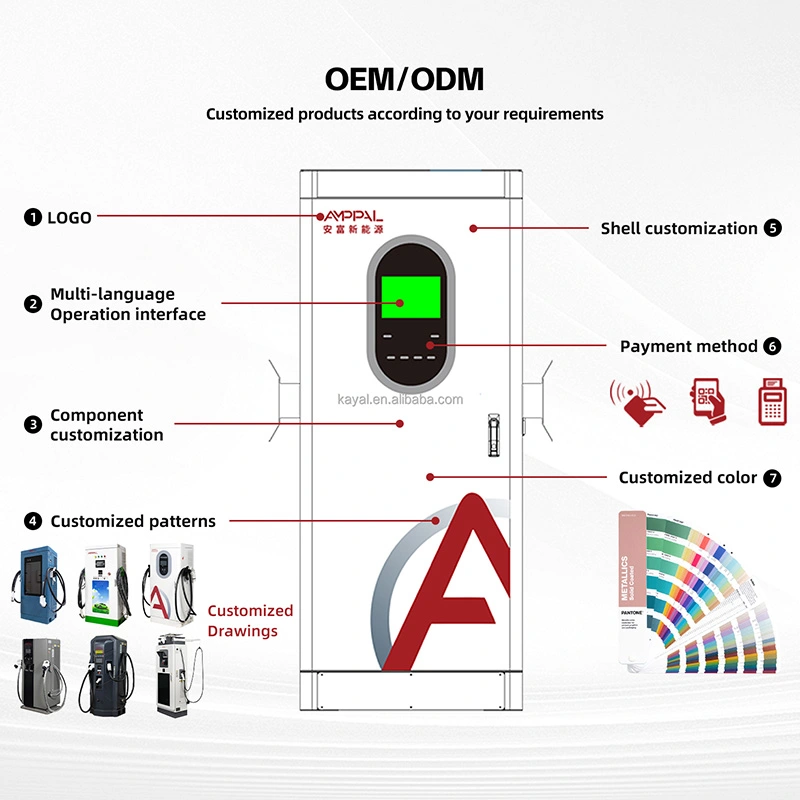

OEM/ODM iš vienos gamyklos: tinkinta spalva, logotipas, numatytosios programinės įrangos ir jūsų užpakalinės sistemos konfigūracija – visa tai atliekama gamykloje.

Sandėliavimas išvyksta per 15-20 darbo dienų; individualūs užsakymai trunka apie 7-10 dienų ilgiau.

Priimami bandomieji užsakymai iš 1 vnt. naujoms rinkoms; konteinerio kaina 10+ vnt.

Garantines dalis DHL/FedEx pristato per 48 valandas nuo patvirtintos pretenzijos gavimo; nuotolinė diagnostika vykdoma per OCPP ryšį.

Dėžės, konteineriai ir muitinės dokumentai

Kiekvienoje dėžėje yra partijos energijos kokybės ataskaita ir įrenginys – failas, kurio gali norėti jūsų muitinės tarpininkas ir komunalinių paslaugų apžvalgininkas. Spintelė sveria apie 300 kg; faneros dėklas prideda 60-80 kg, o 10-14 dėžių telpa 40HQ konteineris.

FOB Ningbo arba Šanchajus taikomas, nebent pageidaujate CIF, CFR arba DDP. Prieš pakuojant išduodama padėklų schema, todėl sunkvežimį galima užsisakyti iš anksto.

Kartu su užsakymu pristatomi dokumentai: komercinė sąskaita faktūra, pakuočių sąrašas, kilmės sertifikatas, CE/TUV failai ir PF/THD ataskaita.

Paslaugos sąlygos: ką iš tikrųjų apima dveji metai

Dvejų metų terminas tarp modulių, valdiklio ir filtravimo etapo. PFC sekcija yra ta dalis, kuri tyliai degraduoja pigiuose įrenginiuose; mūsų yra aiškiai nurodyta.

Patvirtinus pretenzijas atsargines dalis kurjeriui pristato per 48 valandas – paprastai per 3–5 darbo dienas visoje Europoje.

Programinės įrangos ir parametrų naujinimai nuotoliniu būdu perduodami per OCPP – daugeliui problemų nereikia apsilankyti svetainėje.

Pirmą kartą diegiant sulaukiamas vaizdo paleidimo skambutis – įžeminimas, laidai ir užpakalinės sistemos poravimas peržiūrimi tiesiogiai.

Siūloma tvarka: filtrai valomi kas 6 mėnesius, gnybtai iš naujo įjungiami kasmet ir įvesties signalo forma iš naujo tikrinama, kai prie šynų prisijungia naujos apkrovos.

Diegimo pastabos: neteisinga prieš dešinę

Neteisingai: padėkite šį įkroviklį ant tiektuvo, kuriame jau daug variklio pavaros harmonikų, tada kaltinkite įrenginį dėl vietos problemų. Dešinėje: pirmiausia išmatuokite gaunamą bangos formą; jei reikia, mūsų inžinieriai interpretuoja įrašymą ir dydžio mažinimą.

Neteisinga: Darant prielaidą, kad nulinis laidininkas niekada neperduoda srovės trifaziu tiekimu. Dešinėje: THD ≤5 % išlaiko mažą neutralią apkrovą, bet kintamosios srovės įvestis vis tiek turi būti prijungta pagal instrukciją – 4 arba 5 branduolių, kaip nurodyta.

Neteisingai: įrenginys veikia iš mažo generatoriaus nepatikrinus galios. Dešinėje: generatoriui, maitinančiam šį PFC įvestį, reikalinga stabili įtampa ir dažnis; patvirtinkite, kad jis skirtas įsijungimui ir nuolatinei apkrovai.

Neteisingai: praleistas kasmetinis sukimo momento patikrinimas, nes įrenginys niekada nesuveikia. Dešinėje: laisvas gnybtas iki 80 kW įkaista lėtai; 15 minučių patikrinimas yra pigesnis nei ištirpęs antgalis.

Neteisingai: jei PF ≥ 0,99, galite nepaisyti kitų svetainių įkėlimų. Teisingai: pakrovėjas švarus, bet transformatorius vis tiek tarnauja visai kitai šynai.

Operatorių istorijos: ką jiems padėjo skaičiai

Logistikos parkas Nyderlanduose 2025 m. spalį įrengė šešis AF-DC-80-Y-B-O-4-H blokus bendrame 630 kVA transformatoryje, kuris taip pat maitina šaldymo kamerą. Jų konsultantas išmatavo THD bendrosios sujungimo taške: 4,9 %, kai veikia šeši įkrovikliai, palyginti su 11 %, kai buvo išbandytas du pigesni įrenginiai. Jų skundas: durų vyriai jaučiasi lengvi dėl durų svorio.

Viešbučių tinklas Turkijoje įrengė keturis padalinius Bodrume ir Antalijoje. Jų tinklo prijungimo paraiška buvo atlikta be harmonikos tyrimo, nes buvo pridėtos bandymų ataskaitos. Operacijų vadovas pažymi, kad naktį iš baseino denio girdimas 65 dB ventiliatoriaus triukšmas.

Mažmenininkas Meksiko mieste pastatė du įrenginius ant stogo, kuris taip pat maitina eskalatorių. Prekybos centro elektros komanda atmetė dviejų kitų gamintojų įkroviklius dėl maitinimo kokybės; šis per savaitę praėjo peržiūrą. Sukibimas: šoninis QR skydelis greitai surenka dulkes.

DUK

Kl.: Ką tiksliai reiškia THD ≤5% praktiškai?

A: Bendras harmoninis įvesties srovės iškraipymas išlieka 5% arba mažesnis nei pagrindinis esant pilnai apkrovai. Praktiškai įkroviklis mažai teršia jūsų svetainės elektros sistemą – gerokai per daugumą komunalinių paslaugų ribų.

Kl.: Ar šis įkroviklis suaktyvins mano komunalinės paslaugos reaktyviosios galios baudas?

A: Ne. Kai galios koeficientas ≥ 0,99, reaktyvusis komponentas yra nereikšmingas, todėl komunalinės paslaugos, atsiskaitančios už reaktyviąją energiją arba mažą galios koeficientą, neturi pagrindo jums apmokestinti.

K: Ar man reikia atskiro harmoninio filtro arba galios koeficiento korekcijos įrenginio?

A: Ne, aktyvi priekinė dalis spintelės viduje daro abu. Štai kodėl verta rinktis šį modelį, o ne pasyvų lygintuvo įkroviklį.

Klausimas: Ar jis gali veikti iš dyzelinio generatoriaus?

A: Taip, jei generatorius palaiko stabilią įtampą ir dažnį AC380V ±15% lange ir turi pakankamai talpos. Prieš įsipareigodami patvirtinkite generatoriaus dydį.

K: Ar PF skaičius matuojamas esant pilnai apkrovai ar tik tuščiąja eiga?

A: Esant pilnai apkrovai, taip pat esant 25%, 50% ir 75% apkrovai. Partijos ataskaitoje rodomi visi keturi punktai – paprašykite.

Kl .: Kokius prijungimo prie tinklo dokumentus pateikiate?

A: CE / TUV sertifikatai, galios kokybės bandymo ataskaita su PF ir THD kreivėmis ir anglų kalbos duomenų lapai. Tai apima daugumą paslaugų apžvalgų Europoje, Viduriniuose Rytuose ir Lotynų Amerikoje.

K: Ar švaresnė energija kainuoja daugiau?

A: Aktyvioji PFC pakopa padidina komponentų kainą, palyginti su pigiu lygintuvu, tačiau tai yra maža, palyginti su išvengta nuobauda, ​​transformatoriaus atnaujinimu ir aptarnavimo iškvietimu.

Kl.: Ar galiu paleisti 80 kW, esant 230 V vienfazei įtampai?

A: Ne, tai trifazis įrenginys, kuriam reikalinga AC380V ±15%. Vienfazėse svetainėse žiūrėkite mūsų sieninius iki 40 kW galios nuolatinės srovės įkroviklius.
