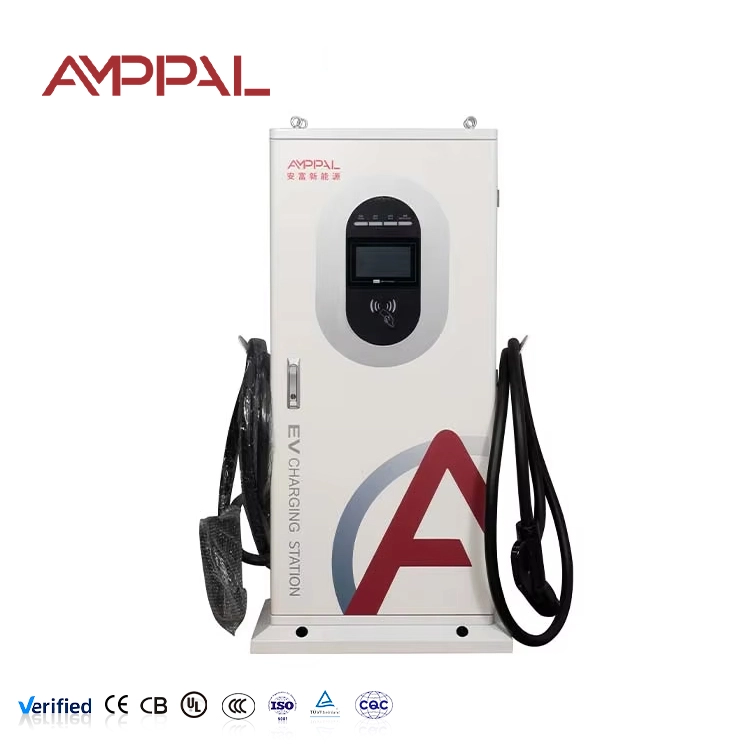

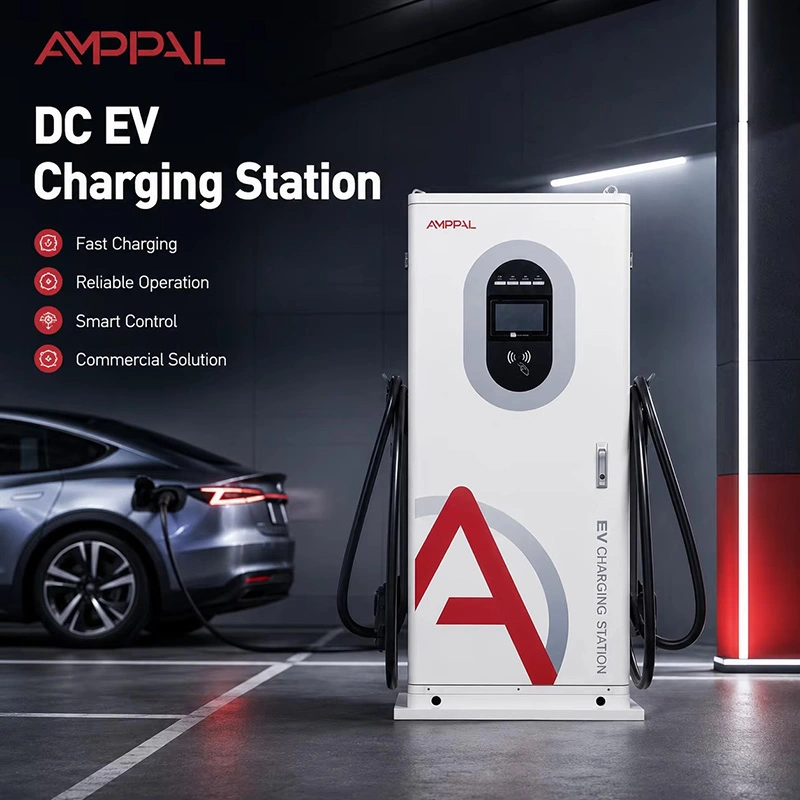

60 kW „viskas viename“ nuolatinės srovės elektromobilių greitasis įkroviklis, skirtas komerciniams autoparkams

Kas yra šis įkroviklis ir ko jis reikalauja iš jūsų tinklo

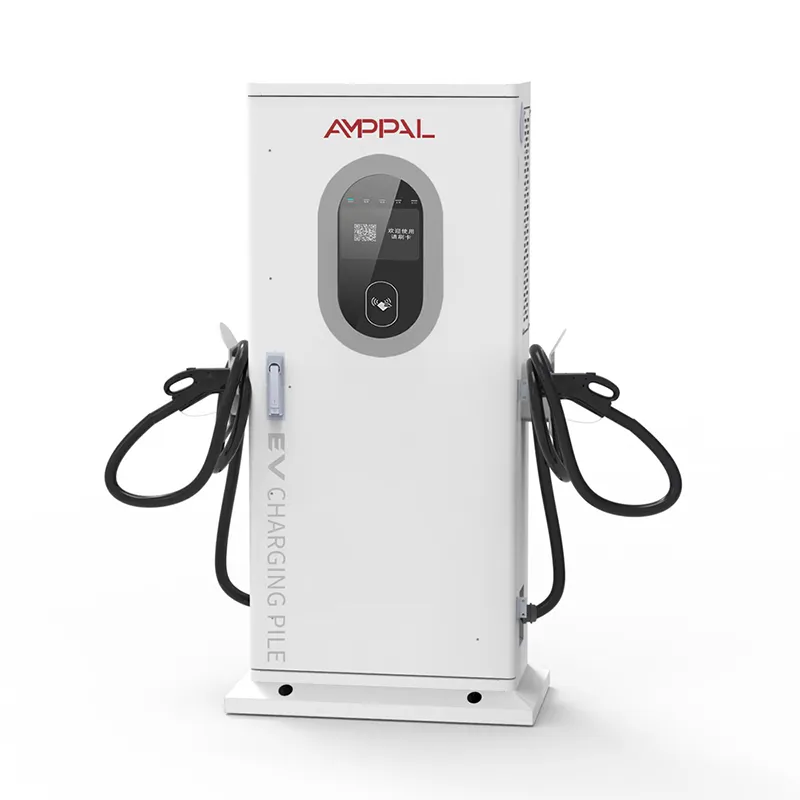

Prieš perkant 60 kW įkroviklį retai kyla klausimas, ar jis gali įkrauti automobilį – ką jis paveiks jūsų transformatoriui, fazių balansui ir paklausos įkrovimui. AF-DC-060-Y-B-O-3/4/5-H yra ant grindų pastatomas integruotas 1517 x 650 x 300 mm dydžio nuolatinės srovės greitasis įkroviklis, įskaitant pagrindą, tiekiantis 60 kW galią 200–1000 V nuolatinėje įtampoje ir iki 133 A iš vieno AC380V +/-15% įvesties.

Esant pilnai apkrovai, jis sunaudoja maždaug 90 A vienai fazei – tikslus skaičius priklauso nuo jūsų vietinės įtampos ir galios koeficiento. Šis skaičius, padauginus iš karto paleidžiamų vienetų skaičių, yra tikroji jūsų projekto specifikacija.

Kodėl svetainių planuotojai renkasi šį 60 kW įrenginį

Valdomas apetitas: apie 90 A per fazę reiškia, kad vienas įrenginys dažnai tinka esamai 100 A paslaugai, todėl civiliniai darbai yra nedideli.

133A maksimali išėjimo srovė pasiekia furgonus ir lengvuosius sunkvežimius, ne tik automobilius – srovės diapazonas leidžia 60 kW jaustis greitai didesnėms transporto priemonėms.

OCPP 1.6/2.0 su apkrovos valdymo kabliukais: vietos valdiklis apriboja bendrą svetainės galią ir seka įrenginius – kaip išspaudžiate šešis įkroviklius ant keturių vietų transformatoriaus.

95 % maksimalus efektyvumas reiškia, kad mažiau įsigytos energijos virsta spintos šiluma ir daugiau pasiekia akumuliatorių.

Plonas 1517 x 650 x 300 mm stulpas – šeši vienetai rikiuojasi priekinio kiemo sienoje, nedominuojant svetainėje.

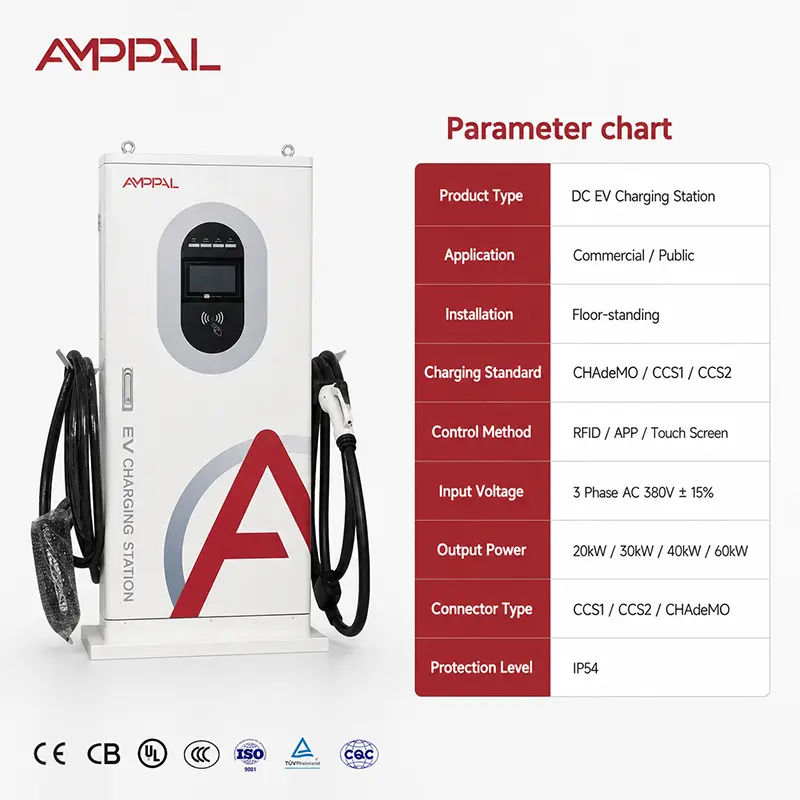

Techninės specifikacijos – 60kW, AF-DC-060-Y-B-O-3/4/5-H

Penkios svetainės, kuriose 60 kW užsidirba

Greitkelių aptarnaujamos sritys: 20–40 minučių trukmės seansai tinka 60 kW galiai, o du vienetai vienai kryptimi išlaiko eiles be 120 kW tinklo įsipareigojimo.

Taksi ir krušos mazgai: 60 kW galia apsukti taksi maždaug per kavos pertraukėlę, o 133A padeda didesniems el.

Logistikos depai su pristatymo furgonais: papildymai tarp pamainų esant 60 kW talpina 30-60 kWh baterijas.

Kelių vienetų priekiniai kiemai keičiasi nuo bandomojo iki pilno pastatymo: pradėkite nuo dviejų, pridėkite poras augant panaudojimui – tas pats modelis, ta pati tinklelio matematika.

Mišrios saulės energijos ir saugojimo vietos: įkroviklis sunaudoja 60 kW galios saulės lango metu, o naktį droselis valdo apkrovą.

Kaip įrenginys bendrauja su jūsų tinklu

Įvesties pakopa yra trifazis lygintuvas su aktyviosios galios koeficiento korekcija, todėl srovės ėmimas išlieka artimas idealiai linijai: 60 000 W, padalintas iš 380 V, šaknis trys, efektyvumo ir galios koeficientas – praktiškai 90 A fazei. Išsaugokite šį skaičių komunalinių paslaugų programai ir pertraukiklio patikrinimui.

Išvestis valdoma kiekvienai transporto priemonei: įrenginys derina įtampą su BMS ir reguliuoja srovę iki 133 A, kai baterija ją priima. Įkrovimo kreivės suplokštėja netoli viršaus, todėl du kartu baigę automobiliai traukia mažiau nei 60 kW kiekvienas – reali paklausa paprastai yra mažesnė už vardinėje lentelėje nurodytą sumą, todėl vienalaikiškumo veiksniai yra teisėti.

Kelių įrenginių svetainėse OCPP nuoroda yra svarbiau nei aparatinė įranga: valdiklis nustato svetainės ribą – tarkime, 240 kW šešiuose įrenginiuose – ir įrenginiai ja dalijasi dinamiškai. Tai gali sumažinti jūsų transformatorių vienu dydžio žingsniu ir sumažinti jo poreikį.

Atitikties ir gamyklinių bandymų įrodymai

Atitikties rinkinys: CE ir TUV Europai, CB tarptautiniams konkursams, CCC namuose, UL pagal užsakymą JAV projektams.

IP54 dulkių ir purslų bandymai vyksta mūsų kameroje; įvertinimas tikrinamas, o ne spėjamas.

96 valandų druskos purškimo mėginys iš kiekvienos gamybos partijos apsaugo pakrantės ir pramonės objektus nuo dangos gedimo.

Kiekvienas įrenginys baigia 24 valandų pilnos apkrovos degimą esant 40 C temperatūrai; efektyvumas mažesnis nei 94 % reiškia perdirbimą, o ne siuntimą.

Nuolatinės srovės matuoklis sukalibruotas pagal atsekamą atskaitą; sertifikatas pristatomas kartu su įrenginiu.

Gamyklos viduje: kaip surenkamas 60 kW galios įrenginys

Lakštinis plienas perforuojamas, pjaustomas ir lankstomas CNC staklėmis ir lazeriniais pjaustytuvais, po to padengiamas milteliniu būdu.

Druskos purškimo mėginiai paimami iš partijos ir tikrinami likus 96 valandoms iki surinkimo pradžios.

Kintamosios srovės įvesties sekcija ir 60 kW nuolatinės srovės blokas yra pastatyti ant atskirų linijų su sukimo momentu valdomais įrankiais.

Valdymo plokštė, nuolatinės srovės matuoklis ir OCPP 1.6/2.0 ryšio modulis yra prijungti pagal dokumentuotą grafiką.

Fiksuota programinė įranga; visas 133A išvesties kelias tikrinamas pagal elektroninę apkrovą, o ne akumuliatorių.

Šalčio ir karščio kameros veikia prieš 24 valandas trunkantį pilnos apkrovos degimą 40 C temperatūroje.

Patikrinamos IP54 tarpinės, riebokšliai ir durų sandarikliai; seka šešių krypčių vandens purškimas.

Išduotas kalibravimo sertifikatas, įdėtas į dėžę.

Vietos planavimo vadovas: nuo 2 iki 6 vienetų

Pradėkite nuo transformatoriaus. Dviem vienetams esant pilnai apkrovai reikia apie 180 A vienai fazei kartu – paprastai 100 kVA transformatoriaus su aukštu arba esama paslauga, jei jūsų svetainėje jau yra trifazis pajėgumas. Keturi vienetai: maždaug 360A vienai fazei, o tai stumia jus į 160-200 kVA transformatorių.

Nenurodykite vardinės lentelės aritmetikos dydžio. 0,6–0,8 vienalaikiškumo koeficientas yra realus, nes seansai svyruoja natūraliai; apkrovos valdymas leidžia kurti arčiau tikrojo piko. Fazių balansas taip pat svarbus: pridėkite vienetus po vieną ir pakeiskite fazes, kad svetainė išliktų subalansuota – nesubalansuota svetainė moka didesnius nuostolius ir išjungia trikdžius.

Galiausiai, paklausos mokestis: už komunalines paslaugas atskirai atsiskaitoma už aukščiausią 15 minučių mėnesio piką. Šeši vienetai, traukiantys 360 kW vienam langui, kainuoja tikrus pinigus kas mėnesį, o ne vieną kartą. Saulės energija įkrovimo lango metu ir kuklus akumuliatoriaus buferis nuskuto tą piką; OCPP nuoroda leidžia valdikliui tai padaryti automatiškai.

Kodėl importuotojai įtraukia AMPPAL į savo galutinį sąrašą

Užsakymų pavyzdžiai pristatomi per 3-5 darbo dienas; konteinerių siuntos iškeliauja per 15-20 darbo dienų nuo užsakymo patvirtinimo.

Jokių minimumų, viršijančių vieną mėginio vienetą; apimties kainodara prasideda nuo 10, o 30/40/60kW modeliai gali keliauti viename konteineryje.

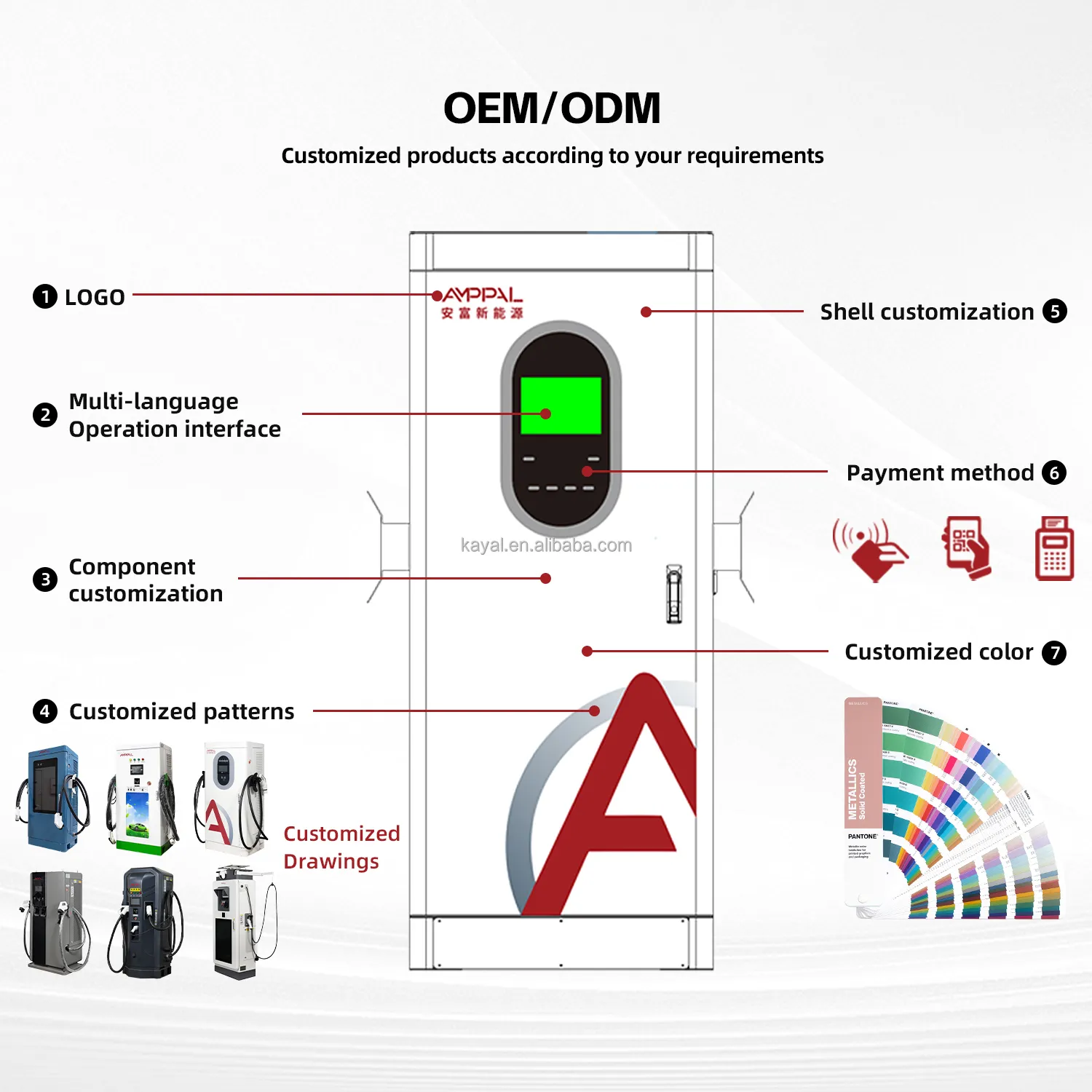

Tinkinimas: jūsų logotipas, dažų spalva, mokėjimo programa, etiketės.

Su kiekviena siunta pateikiame sąskaitą faktūrą, pakavimo sąrašą, CE/TUV sertifikatus, bandymų ataskaitas ir kilmės sertifikatą.

Galite patikrinti įrašus: daugiau nei 1 milijonas vienetų nuo 2014 m., 200 ir daugiau stočių, kurias valdo pati AMPPAL, ir 500 skysčiu aušinamų įrenginių NEOM žaliojo vandenilio projekte Saudo Arabijoje.

Eksporto pakavimo ir gabenimo sąlygos

Kiekviena dėžė užima vieną padėklo padėtį: medinis rėmas ant keturių krypčių pagrindo, užblokuotas putplasčiu iki pėdsakų ir drėgmės apvyniotas vandenyno kojai. Įkrovimo laidas yra suvyniotas ir surištas, kad jungtis būtų apsaugota.

Maždaug dešimt dėžių tilpo 20 pėdų konteineriui, maždaug 24 – 40 pėdų aukščio kubui, sumaišytam su sieniniais modeliais. Kiekviena siunta pakrovimo metu fotografuojama.

Cituojame EXW Yueqing, FOB Ningbo ir CIF-to-port parinktis; Ningbo ekspeditoriai gerai žino AMPPAL dėžes.

Aptarnavimas ir palaikymas po pristatymo

Kiekvienam įrenginiui suteikiama dvejų metų garantija. Šešių vienetų svetainėje rekomenduojame laikyti vieną atsarginį modulį vietoje, o ne pasikliauti oro transportu kiekvieną kartą, kai kas nors sugenda.

Atsarginės dalys saugomos 8 ir daugiau metų: ekranai, pistoletų mazgai, ventiliatoriai, filtrai, valdymo plokštės – dauguma pristatomos per savaitę.

Nuotoliniai programinės aparatinės įrangos atnaujinimai ir OCPP 1.6/2.0 konfigūracijos palaikymas el. paštu arba WhatsApp su atsakymu tą pačią dieną.

Pagalba planuojant vietą: mūsų inžinieriai peržiūri jūsų transformatoriaus dydį, kabelių grafiką ir fazių planą prieš užsakydami kelis.

Kasmetinis aptarnavimo kontrolinis sąrašas: filtro valymas kas 1-3 mėnesius, sukimo momento jungtys kasmet, apkrovos valdymo nustatymų peržiūra kas ketvirtį.

Diegimo spąstai (neteisinga / teisinga)

Neteisingai: daryti prielaidą, kad fazių sukimasis nesvarbus, nes įrenginys pasitaiso pats. Dešinėje: prieš įjungdami, patikrinkite L1-L2-L3 sukimąsi; Atbulinis sukimasis sugadins įrenginį ir gali sugadinti įvesties pakopą.

Neteisingai: visus naujus įrenginius prijungiate prie tos pačios fazės, kad būtų paprasta prijungti laidus. Dešinėje: paskirstykite vienetus tarp fazių; subalansuota aikštelė leidžia išvengti nemalonių kelionių ir moka mažesnius nuostolius.

Neteisingai: maitinimo kabelio dydis tiksliai atitinka pertraukiklio nominalą. Dešinėje: leiskite įtampai nukristi per veikimo trukmę – žemiau AC380V +/- 15% gnybtuose, įrenginys susilpnėja arba sugenda.

Negerai: įkroviklis veikia iš nešiojamojo generatoriaus tinklo darbų metu. Dešinėje: naudokite stabilų trifazį maitinimą; generatoriaus dažnio poslinkis painioja įvesties apsaugas.

Neteisinga: visų šešių įrenginių įgalinimas be svetainės ribos. Dešinėje: nustatykite OCPP apkrovos valdymo dangtelį iki tikrosios transformatoriaus galios – tai yra skirtumas tarp 200 kVA ir 400 kVA transformatoriaus.

Svetainės savininkų ataskaitos

Logistikos operatorius Selangore, Malaizijoje (2025 m. liepos mėn.) pradėjo su dviem 100 kVA padaliniais savo pristatymo furgonams. Jis sako, kad 133A galia įkrauna jo 60 kWh furgonus maždaug per valandą tarp maršrutų, o apkrovos valdymo dangtelis reiškė, kad transformatoriaus nereikia atnaujinti. Jo skundas: pradinei OCPP sąrankai su trečiosios šalies užpakaline programa prireikė dviejų palaikymo seansų, kad būtų išlygintas; dabar pagal užsakymą gamykloje iš anksto sukonfigūruojame užpakalinę dalį.

Aptarnavimo zonos operatorius Saragosoje, Ispanijoje (2025 m. spalio mėn.) greitkelio stotelėje valdo keturis agregatus ir stebėjo, kaip jo paklausa sumažėjo 23 %, kai mūsų inžinieriai nustatė 240 kW vietos ribą. Jo nepasitenkinimas: pirmąjį mėnesį jis paliko visus keturis įjungtą „Auto“, o du agregatai baigė tą patį 15 minučių langelį, padidindami aukščiausią tašką.

Vietos kūrėjas Monterėjaus mieste, Meksikoje (2026 m. vasaris) suplanavo šešių blokų priekinį kiemą su 300 kVA transformatoriumi ir saulės energija. Jo atsiliepimas po trijų mėnesių: fazių balanso darbalapis išgelbėjo pertvarkymą – jo pirmasis elektrikas vienoje fazėje įdėjo tris įrenginius. Jo pastaba: jutiklinio ekrano įkrovos laikas apie 20 sekundžių jaučiasi ilgas eilėje; programinės įrangos atnaujinimas sumažina jį iki mažiau nei 10.

DUK – Tinklo, transformatorių ir kelių įrenginių planavimas

Kl.: Kiek srovės iš tinklo paima vienas 60 kW agregatas?

A: apytiksliai 90 A fazei esant pilnai apkrovai, priklausomai nuo vietinės įtampos ir galios koeficiento; tikslus skaičius nurodytas vardinėje plokštelėje ir montavimo vadove.

Kl.: Ar galiu naudoti vieną 60 kW galios įrenginį naudodamas esamą 100 A trifazę paslaugą?

A: Dažnai taip, jei nieko sunkaus nedalija ta paslauga ir veikimo laikas yra pakankamai trumpas, kad būtų išvengta įtampos kritimo; leiskite elektrikui pirmiausia patikrinti laisvą pajėgumą.

Kl .: Kiek 60 kW vienetų gali palaikyti 200 kVA transformatorius?

A: Maždaug keturi, esant pilnai apkrovai vienu metu, arba nuo penkių iki šešių su maždaug 240–260 kW apkrovos valdymo riba ir realiu seanso stulbinimu.

Kl .: Kas yra pareikalavimo mokestis ir kaip jis mane paveikia?

A: Komunalinės paslaugos atskirai atsiskaito už didžiausią 15 minučių vidutinį mėnesio poreikį; šeši vienetai, traukiantys 360 kW vienam langui, jums kainuoja kas mėnesį. Svetainės dangteliai, stulbinantis ir saulės / akumuliatoriaus skutimasis.

Kl .: Ar įkroviklis palaiko apkrovos valdymą naudojant kitus prekės ženklus?

A: Naudodami OCPP 1.6/2.0, įrenginiai klauso svetainės valdiklio; mišrių prekių ženklų parkai veikia, jei valdiklis visiems kalba OCPP.

Kl.: Ar galiu vėliau pridėti vienetų neperdaręs elektros konstrukcijos?

A: Suplanuokite transformatoriaus ir kabelio grafiką galutiniam skaičiavimui nuo pirmos dienos; Įrenginių pridėjimas vėliau yra mechaninis diegimas ir valdiklio keitimas.

K: Ar šis įrenginys veikia su vietoje esančia saulės energija ir baterijomis?

A: Taip – ​​jis apmokestinamas iš bet kokio svetainės tiekimo, o OCPP leidžia valdikliui teikti pirmenybę saulės energijai ir dangtelio tinklui, kad būtų galima gauti didžiausius tarifų langus.

Kl .: Kodėl 133A išėjimas, kai įrenginio galia yra tik 60 kW?

A: Kadangi išėjimo įtampa kinta 200-1000VDC; prie 450V 60kW įkrovikliui reikia apie 133A. Dėl šio dabartinio įvertinimo jis yra greitas 400 V klasės transporto priemonėms.
