Didelio masto akumuliatoriaus energijos kaupimo diegimas tradiciškai susijęs su dideliu surinkimo darbu vietoje, dėl kurio kyla planavimo rizika, laidų gedimai ir pailgėja projekto komandų paleidimo laikas.Komunalinio masto talpykla akumuliatoriaus energijos kaupimo sistemapristato iš anksto patikrintus, gamykloje integruotus megavatų klasės saugojimo įrenginius, paruoštus dėti ir prijungti vietoje. Šiame straipsnyje nagrinėjami dvigubos talpos variantai, integruota saugos architektūra, gamybos darbo eigos, realaus pasaulio projektų grįžtamasis ryšys ir pagrindiniai kūrėjai bei EPC komandos, vertinančios konteinerio formato energijos saugojimo išteklius.
Šiame puslapyje – spustelėkite nuorodas, kad pereitumėte į skyrių
1. Kas atkeliauja į sunkvežimį, skirtą sandėliavimo projektams konteineriuose
Įprasti megavatvalandžių saugyklos projektai atlieka daugumą surinkimo darbų vietoje. Akumuliatorių paketai pristatomi ant padėklų, stelažų konstrukcijos statomos vietoje, nutiesiami ir prijungiami dideli lauko kabelių kiekiai, o didelė dalis paleidimo grafiko sunaudojama sprendžiant laidų klaidas, atsiradusias montuojant vietoje.Komunalinio masto talpykla akumuliatoriaus energijos kaupimo sistemaapverčia šią tipišką projekto seką.
Visas baterijų paketų rinkinys, oru aušinama šiluminės cirkuliacijos įranga, dvigubi gaisro gesinimo mazgai ir visiškas stebėjimo kabelis yra visiškai integruoti gamyklose, esančiose Yueqing. Kiekvienas posistemis prieš išsiunčiant 3048*2438*2591 milimetro korpuse yra išbandomas sistemos lygiu. Pristačius į projekto patalpas, aikštelės brigados pastato konteinerį ant paruoštų betoninių trinkelių, nutiesia nuolatinės srovės apatinio įvado kabelius link aikštelės PCS ir EMS įrangos, tada pradeda eksploatuoti. Perkeliant surinkimą ir sistemos patvirtinimą į gamyklines darbo eigas, šios svarbios užduotys nebeužima projekto kritinio kelio laiko juostos, o tai yra pagrindinės vertės pasiūlymas pasirenkant konteinerio tipo sprendimą, o ne atskiras stelažų laikymo sistemas.
2. Dviejų talpos variantų apžvalga ir pagrindiniai techniniai parametrai

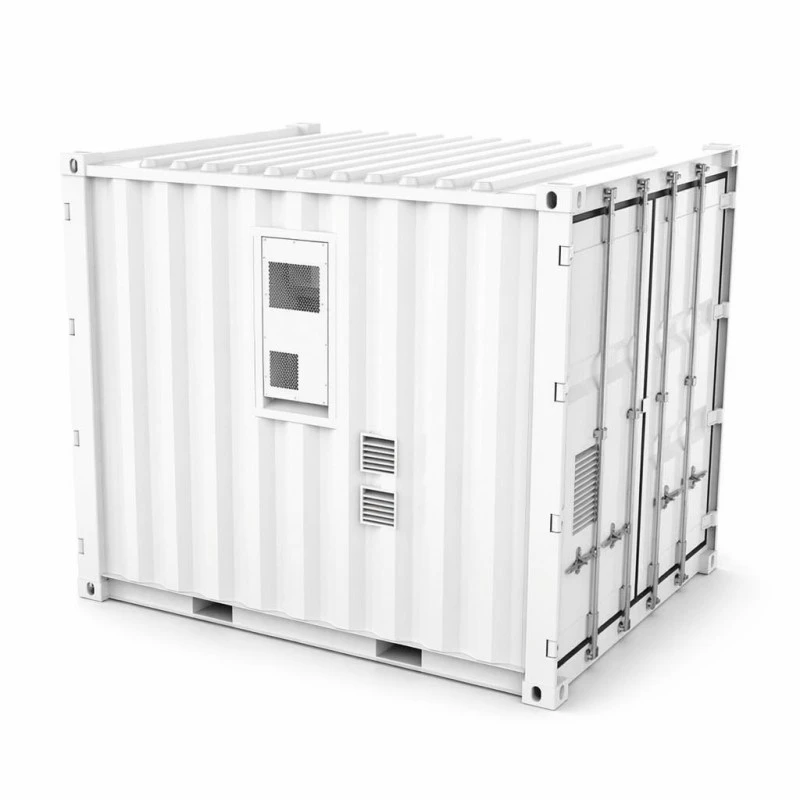

Tas pats fizinis konteinerio plotas palaiko dvi skirtingas energijos talpos konfigūracijas – 1060 kWh ir 1215 kWh. Projekto civilinė inžinerija, betoninių trinkelių specifikacijos ir krano kėlimo planai nesikeičia nepriklausomai nuo to, kuris variantas bus pasirinktas, supaprastindami priešstatybinius aikštelės paruošimo darbus. Stygos architektūra kiekvienai konfigūracijai skiriasi: 48 baterijų blokai naudoja 4P264S topologiją 1060 kWh (nominali 844,8 VDC), o 55 paketai naudoja 5P242S topologiją, tiekiančią 1215 kWh (nominali 774,4 VDC). Abiejų variantų išvestis palaikoma plačiai pripažintame 680–950 VDC veikimo lange, suderinama su daugeliu pagrindinių didelio masto PCS aparatinės įrangos platformų.
Standartinė įkrovimo ir iškrovimo srovė yra 200 A abiejose versijose, veikiančiose 0,5 C greičiu, suderinant nuolatinės srovės pusės išvestį su tipiniais projekto magistralės architektūros reikalavimais. Maksimalus sistemos lygio efektyvumas siekia 88 procentus, matuojant per vieną pilną įkrovimo ir iškrovimo ciklą, įskaitant pagalbinį energijos suvartojimą, o ne tik akumuliatoriaus metriką. Ciklo trukmė viršija 8000 ciklų esant 0,5 C ir 25 laipsnių Celsijaus aplinkos sąlygoms, išlaikant mažiausiai 80 procentų energijos talpą, o eksploatacinės aplinkos temperatūros diapazonas yra nuo 0 °C iki +50 °C, atitinkantis konteinerio vidinį oro kondicionavimo šilumos valdymą.
| Kategorija | Parametras | 1060 kWh modelis | 1215 kWh modelis |
|---|---|---|---|
| DC pusė | Nominali talpa | 1060 kWh | 1215 kWh |
| Ląstelės tipas | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| Akumuliatoriaus sistemos eilutė | 4P264S | 5P242S | |
| PACK specifikacija | 70,4V314Ah | 70,4V314Ah | |
| NE. pakuočių | 48 vnt | 55 vnt | |
| Nominali įtampa | 844.8VDC | 774.4VDC | |
| Įtampos diapazonas | 680 ~ 950 VDC | 680 ~ 950 VDC | |
| Standartinė įkrovimo/iškrovimo srovė | 200A | 200A | |
| Sistemos parametrai | Sistemos efektyvumas | MAX.efektyvumas 88% @0,5C / 1 įkrovimas 1 iškrovimas | MAX.efektyvumas 88% @0,5C / 1 įkrovimas 1 iškrovimas |
| Sistemos tarnavimo laikas | >8000 kartų (0,5C@25°C) Energijos sulaikymo koeficientas ≥ 80 % | >8000 kartų (0,5C@25°C) Energijos sulaikymo koeficientas ≥ 80 % | |
| Laidų sujungimo būdas | DC apatinis įėjimas | DC apatinis įėjimas | |
| Įkrovimo ir iškrovimo greitis | 0,5 CP | 0,5 CP | |
| Šilumos valdymo metodas | Išmanus oro kondicionierius | Išmanus oro kondicionierius | |
| Ryšio protokolas | CAN/Eth/RS485 (pasirinktinai 4G) | CAN/Eth/RS485 (pasirinktinai 4G) | |
| Priešgaisrinė sistema | Aerozolis ir perfluorheksanonas | Aerozolis ir perfluorheksanonas | |
| IP reitingas | IP54 | IP54 | |
| Produkto dydis | 3048*2438*2591mm | 3048*2438*2591mm | |
| Produkto svoris | 9500 kg | 10500 kg | |
| Aplinkosaugos reikalavimai | Darbinės temperatūros diapazonas | 0°C~+50°C | 0°C~+50°C |
| Darbinės drėgmės diapazonas | 0–95 % RH (be kondensato) | 0–95 % RH (be kondensato) | |
| Darbinis aukštis | 2000 m (> 2000 m sumažinimas) | 2000 m (> 2000 m sumažinimas) | |
| Sertifikavimas | PAKUOTĖ: CE ROHS UN38.3 MSDS | PAKUOTĖ: CE ROHS UN38.3 MSDS | |
| Garantija | 5 metai | 5 metai |
3. Tikslinės talpyklos talpyklos talpyklos diegimo vietos
Iš anksto integruota megavatų masto akumuliatoriaus saugykla naudinga naudojant kelis realių programų scenarijus. Pramoniniai parkai, kuriuose apkrovos viršūnę patiria nuo dviejų iki keturių valandų vakare, gali panaudoti saugyklų turtą, kad pakeistų vartojimo modelius, atsižvelgiant į naudojimo laiko tarifų sistemas. Svetainėse, kurios priklauso nuo dyzelinių generatorių, 1060 kWh galios variantas gali išlaikyti vidutines pramonines apkrovas per įprastus gedimų langus be sudėtingos degalų tiekimo logistikos.
Atsinaujinančios energijos aikštelėse, įskaitant saulės jėgaines ir vėjo jėgaines, šie konteineriai naudojami siekiant stabilizuoti našumą ir surinkti generaciją, kuri kitu atveju būtų apribota. Skirstomųjų tinklų operatoriai gali atidėti brangius pastočių aparatinės įrangos atnaujinimus, taikydami tiektuvo didžiausią skutimąsi ribotą veikimo laikotarpį. Atokios kasybos vietos ir salose esantys projektai yra dar vienas svarbus variantas; specialiai pastatytos baterijų patalpos dažnai pasirodo nepraktiškos, todėl gamykloje patvirtintas konteinerių pristatymas yra patikimiausias diegimo būdas. Vertinant saugojimo aparatinę įrangą šiais didelio masto naudojimo atvejais,Komunalinio masto talpykla akumuliatoriaus energijos kaupimo sistemasuteikia įdiegimui paruoštą parinktį, išvengiant didelio sistemos surinkimo vietoje.
4. Darbo eiga, skirta surenkamojo saugyklos projektui pateikti internete
Projekto vykdymas prasideda nuo statybos darbų parengimo. Rangovai sukonstruoja plokščias betonines trinkeles, skirtas atlaikyti 9500–10500 kilogramų taškines apkrovas, įrengia kabelių tranšėjas, vedančias link konteinerio vietos, ir išlaiko pakankamai laisvos erdvės oro kondicionieriaus šilumos atmetimo funkcijoms.
Kėlimo operacijos priklauso nuo standartinės konteinerių įrangos, įskaitant kampinius liejinius. Projekto komandos nuomoja standartinę sklaidytuvo takelažo įrangą, todėl nebereikia pagal užsakymą pagamintos kėlimo įrangos. Vieno krano padėjimo operacija pastato visą įrenginį ant paruošto pagrindo.
Po įdėjimo eksploatacija vyksta trimis skirtingais etapais. Technikai užbaigia nuolatinės srovės pusės laidus per apatinių įvadų kabelių riebokšlius, jungiamus prie vietoje pateiktos PCS aparatinės įrangos. Kitas veiksmas nustato bendravimo rankų paspaudimus tarp konteinerio vidinės stebėjimo įrangos ir projekto lygio EMS platformų su CAN, Ethernet ir RS485, kartu su pasirenkama 4G nuotolinės prieigos funkcija. Galutinė priėmimo veikla apima apsaugos relės funkcinį testavimą, 0,5 CP įkrovimo ir iškrovimo ciklo patvirtinimą ir SOC ataskaitų teikimo tikslumo patikrinimą. Tinkamai užbaigus civilinį pasirengimą, vietoje atliekami paleidimo darbai paprastai trunka dvi ar tris darbo dienas po konteinerio padėjimo.
5. Integruota saugos architektūra ir sertifikavimo dokumentai
Dvi nepriklausomos gaisro gesinimo priemonės yra pagrindinis saugos dizaino elementas. Aerozolinės sistemos veikia atskirose pakuotėse, o perfluoroheksanonas užlieja visą talpyklos vidų. Ši dviejų agentų strategija skirta šiluminiams įvykiams, vykstantiems skirtingu fiziniu mastu, konfigūracija, kuri vis dažniau reikalaujama pagal draudimo specifikacijas didelėms baterijų saugykloms.
IP54 įvertinimo talpyklos korpusas su apatiniu įvadu nuolatinės srovės kabeliu apsaugo nuo lietaus ir dulkių poveikio vietoje, todėl elektros įsiskverbimo taškai yra žemo profilio ir gerai apsaugoti. Ant atskirų baterijų yra CE ir RoHS atitikties dokumentai. Visos sistemos siuntos apima UN38.3 ir MSDS dokumentus, būtinus tarptautiniam transportavimui, muitinės formalumams ir projektų draudimo reikalavimams.
Išmani moduliuota oru aušinamo oro kondicionavimo aparatinė įranga palaiko akumuliatorių blokus siaurose temperatūros veikimo juostose, o ne naudoja paprastą įjungimo ir išjungimo ciklo valdymą. Eksploatacinės specifikacijos apibrėžia aplinkos sąlygas nuo 0°C iki +50°C, drėgmės 0–95 % RH nesikondensuojančią, plius 2000 metrų maksimalų aukštį virš jūros lygio su privalomu veikimo sumažinimu virš šios aukščio slenksčio. Kiekvienam užpildytam konteineriui taikomas viso dydžio 0,5 CP įkrovimo ir iškrovimo ciklas su pakuotės lygio registravimo duomenimis, renkamais gamykloje, prieš užplombuojant konteinerio dureles, kad būtų galima išvežti.
6. Aštuonių etapų gamybos darbo eiga Yueqing gamyklos viduje
7. Konteinerio mastelio saugojimo kritinio dydžio nustatymo tikrovės patikrinimas
Projekto komandos turėtų pasirinkti varianto konfigūraciją pagal faktinius išsiuntimo reikalavimus, o ne automatiškai pasirinkti didesnės energijos talpos parinktį. Nors 1060 kWh ir 1215 kWh yra vienodi fizinio konteinerio matmenys, nominali magistralės įtampa labai skiriasi. Prieš užbaigdamos pirkimo užsakymus, inžinierių komandos turi patikrinti, ar tikslinė PCS aparatinė įranga visiškai palaiko pasirinkto įrenginio įtampos veikimo langą.
Oru aušinamos šiluminės sistemos turi tam tikras aplinkos ribas. Svetainėse, kuriose įprasta aplinkos temperatūra viršija +50 °C, arba atogrąžų vietovėse, kuriose oro kondicionavimo aparatinė įranga nuolat veikia esant maksimaliai apkrovai, gali pasiekti puikų elementų temperatūros stabilumą naudojant skysčiu aušinamas laikymo alternatyvas. Projekto pasiūlymuose pateikiamos atviros gairės dėl tinkamumo aplinkai, o ne tik tęsiamas aparatinės įrangos pristatymas po įdiegimo.
Konteinerio formato aparatinė įranga yra prastai ekonomiškai pritaikyta bendriems saugojimo poreikiams, mažesniems nei 500 kWh. Kabinetinio masto sandėliavimo gaminiai užtikrina mažesnes transportavimo, kranų operacijų ir įrengimo darbų sąnaudas, kad būtų mažesnės talpos poreikis, ir yra alternatyvių produktų, skirtų šiems projektų masteliams patenkinti.
8. Kėlimo, gabenimo ir muitinės svarstymai
Vieneto svoris yra 9500 kg (1060 kWh) ir 10 500 kg (1215 kWh). Transportas naudoja bortinius sunkvežimius, suporuotus su krano įranga abiejuose gabenimo kelionės galuose. Šakinio krautuvo techninei įrangai trūksta pakankamai apkrovos šioms masėms; takelažo planai ir prieiga prie krano vietoje turi būti apibrėžti prieš sunkvežimiui atvykstant į paskirties patalpas.
Kadangi akumuliatorių rinkiniai yra iš anksto įkrauti, šie konteineriai siunčiami klasifikuojami kaip UN3480 pavojingi kroviniai. Gamintojų komandos pateikia išsamias UN38.3 bandymų ataskaitas, MSDS dokumentus ir pavojingų krovinių pakavimo deklaracijas. Projekto planuotojai turėtų numatyti maždaug vieną papildomą savaitę, kai užsakoma kilmės ir uosto užsakymas, palyginti su standartinėmis bendrųjų krovinių siuntomis.
Galimos komercinės sąlygos apima FOB Ningbo arba Šanchajaus su CIF galimybėmis paprašius. Kiekvienas konteineris užima vietą, panašią į vieną 40 pėdų aukščio kubo konteinerio angą. Šalies sausumos transportui reikalingas maršrutas, skirtas maždaug 3 metrų pločio ir daugiau nei 10 tonų sveriančiam vienetui.
9. Garantija, pajėgumų priežiūra ir techninės priežiūros palaikymas vietoje
Penkerių metų visapusiška garantija taikoma visoms pakuotėms, oro kondicionavimo agregatams, gaisro gesinimo įrangai ir stebėjimo sistemoms kaip vienai pilnai pristatytai sistemai. Pajėgumų našumas garantuojamas sulaikant mažiausiai 80 procentų vardinės energijos, veikiant pagal dokumentuotus 0,5 C ciklo profilius, o pablogėjimo stebėjimas remiasi gamyklos priėmimo testo bazinės būklės žurnalais.
Akumuliatorių paketai palaiko lauko keitimo priežiūros darbo eigas. Atskiros sugedusios pakuotės gali būti pakeistos per kelias darbo valandas, nereikia išardyti viso konteinerio arba nenaudojant likusios akumuliatoriaus grandinės dalies. Nuotolinio stebėjimo prieiga per CAN / Ethernet / RS485 ir pasirenkamas 4G ryšys leidžia aptarnavimo komandoms gauti paketo lygio operatyvinius duomenų rinkinius, leidžiančius anksti nustatyti pajėgumų poslinkį prieš operatoriams pastebėjus veikimo poveikį.
Rekomenduojamos kasmetinės priežiūros veiklos apima oro filtrų valymą, gaisrinės medžiagos slėgio patvirtinimą, terminalo sukimo momento pakartotinį patikrinimą ir talpos našumo bandymus. Atsarginė techninė įranga pristatoma per 5–7 darbo dienas pagal poreikį.
10. Dažnos svetainės paruošimo klaidos, kurios vilkina projekto terminus
11. Realaus pasaulio lauko pastabos iš pasaulinių megavatvalandžių diegimų
Nekilnojamojo turto plėtros įmonė, veikianti Taškente, Uzbekistane, 2024 m. pabaigoje pastatė 1060 kWh vienetą, remdama komercinį kompleksą, išnaudojantį dienos ir nakties tarifų skirtumus. Projekto inžinieriai pranešė, kad pajamas duodančios operacijos buvo pradėtos praėjus vos devynioms dienoms po to, kai kranas iškėlė konteinerį iš platforminio transporto. Fiziniai montavimo darbai vyko sparčiai; didžioji laiko dalis buvo skirta RS485 pagrindu veikiančiam EMS parametrų susiejimo konfigūravimo darbams.
Saulės energijos projektų kūrėjas Antananarive, Madagaskare, sujungė 1215 kWh talpos konteinerio variantą su esamu fotovoltinės energijos ūkio turtu. Atsiliepimai apie svetainę išryškino padidėjusį aušinimo sistemos darbo krūvį vietinėmis didelio karščio salos klimato sąlygomis. Prieš pateikdama tolesnius įrenginio užsakymus projekto komanda paprašė oficialių aukštos aplinkos temperatūros sumažinimo dokumentų.
Kasybos rangovų darbuotojai, įsikūrę Almatoje, Kazachstane, įdiegė konteinerių saugyklą, tiekiančią atsarginę energiją perdirbimo gamyklos infrastruktūrai. Aikštelės elektriniai prižiūrėtojai gyrė vieno pakėlimo konteinerių išdėstymo darbo eigą, tačiau pastebėjo, kad gamykloje sumontuoto ryšio kabelio uodegos ilgius reikia koreguoti, nes apatinės įvado riebokšlio padėties nustatymas privertė kabelių tranšėjų trasas, besitęsiančias keturiais metrais toliau, nei buvo numatyta iš pradžių.
Šiems ir kitiems didelio masto energijos kaupimo įrengimams,AMPPALtiekia gamykloje pagamintą konteinerio formato laikymo įrangą, aptarnaujančią kelias tarptautines rinkas.
12. Dažnai užduodami klausimai
Koks pagrindinis skirtumas tarp dviejų konteinerių variantų?
Skirtumai slypi bendroje sukauptos energijos talpoje ir vidinėje eilutės architektūroje. 1060 kWh variante naudojami 48 paketai, sukonfigūruoti kaip 4P264S, tiekiantys vardinę 844,8 VDC įtampą. 1215 kWh variante naudojami 55 paketai, išdėstyti kaip 5P242S, tiekiantys vardinę 774,4 VDC įtampą. Abu išoriniai konteinerio fiziniai matmenys yra visiškai identiški.
Ar šiame konteinerių laikymo bloke yra PCS aparatinė įranga?
Ne. Ši aparatinė įranga yra tik DC pusės saugykla. Jis jungiamas iš išorės prie projekto tiekiamų PCS arba EMS sistemų per CAN, Ethernet arba RS485 sąsajas; 4G nuotolinės prieigos funkciją galima pasirinkti kaip pasirenkamą konfigūraciją.
Kaip šis įrenginys gabenamas tarptautiniu mastu?
Jis gabena UN3480 klasifikuojamus pavojingų krovinių krovinius bortiniais arba konteineriais. Iš gamybos pusės pateikiama visa UN38.3 bandymo ataskaitos dokumentacija ir MSDS.
Kokios yra standartinės įkrovimo ir iškrovimo srovės specifikacijos?
Abu konteinerių variantai veikia standartine 200 A įkrovimo ir iškrovimo srove, kuri veikia 0,5 CP greičiu ir išlieka 680–950 VDC darbinės įtampos lange.
Kiek paprastai trunka paleidimas vietoje?
Darant prielaidą, kad baigti civiliniai darbai ir trinkelių paruošimas, nuolatinės srovės laidai, ryšio rankos paspaudimai ir priėmimo patikrinimas paprastai trunka nuo dviejų iki trijų darbo dienų.
Kokios realaus pasaulio sistemos efektyvumo vertės gali tikėtis projekto komandos?
Maksimalus sistemos lygio efektyvumas pasiekia 88 procentus dirbant 0,5 C temperatūroje, matuojant per vieną pilną įkrovimo ir iškrovimo ciklą, įskaitant visą pagalbinės sistemos energijos suvartojimą, o ne tik akumuliatoriaus matavimus.
Koks yra tipinis ciklo eksploatavimo laikas?
Daugiau nei 8000 ciklų esant 0,5 °C temperatūrai esant 25 laipsnių Celsijaus aplinkos temperatūrai, išlaikant mažiausiai 80 procentų energijos sulaikymą. Aukštesnės temperatūros vietos sąlygos sutrumpina praktiškai pasiekiamą ciklo eksploatavimo laiką.
Koks pristatymo laikas taikomas standartinės specifikacijos konteinerių laikymo aparatinei įrangai?
Trisdešimt iki keturiasdešimties darbo dienų gamybos ciklas standartiniams vienetams. Pavojingų krovinių rezervavimo veikla kilmės uoste prideda maždaug viena papildoma savaitė į bendrą plaukimo tvarkaraščio tvarkaraštį.
