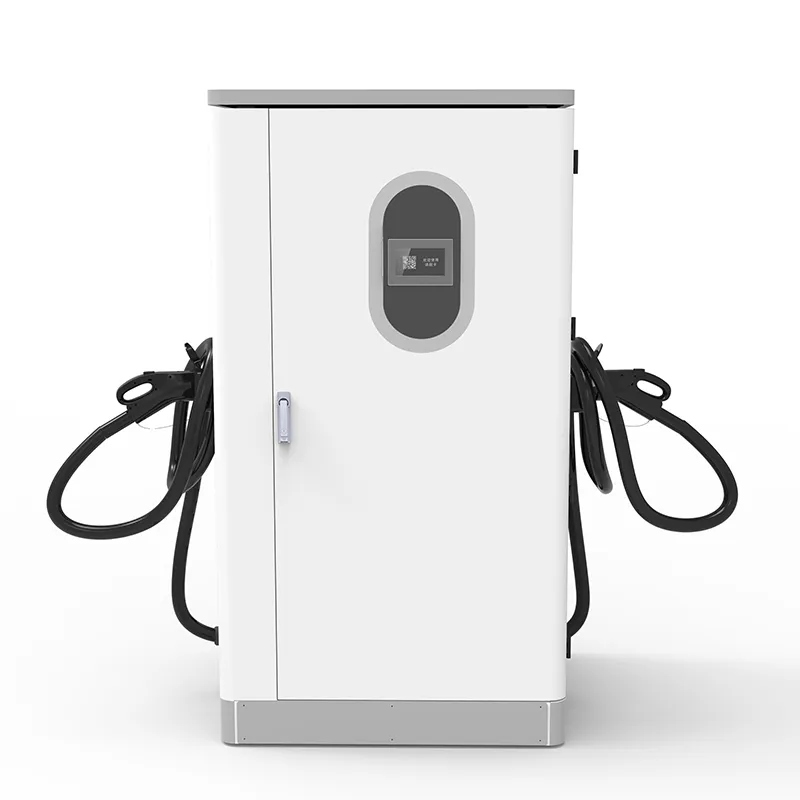

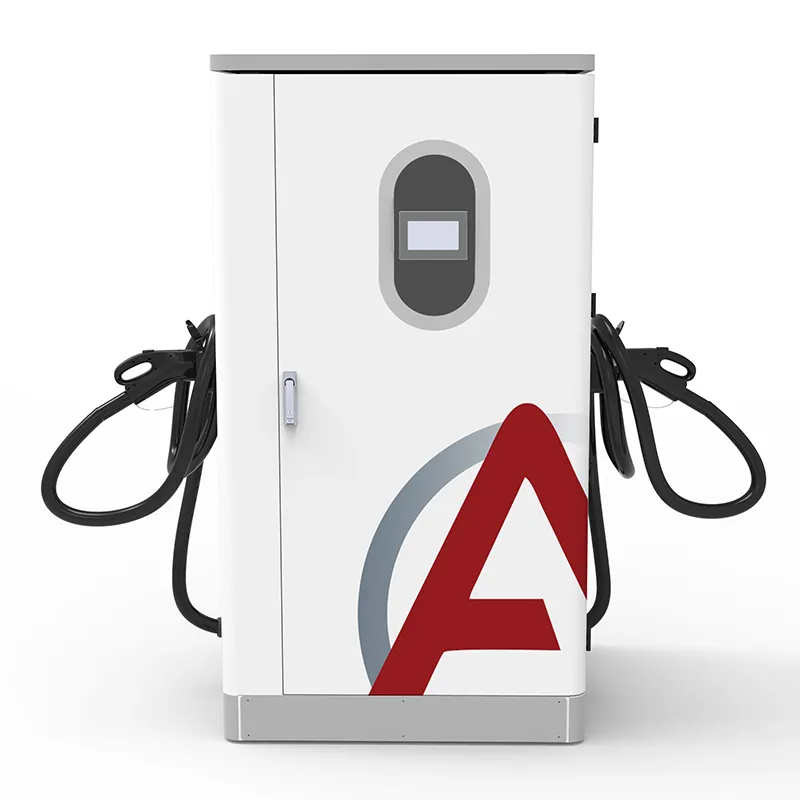

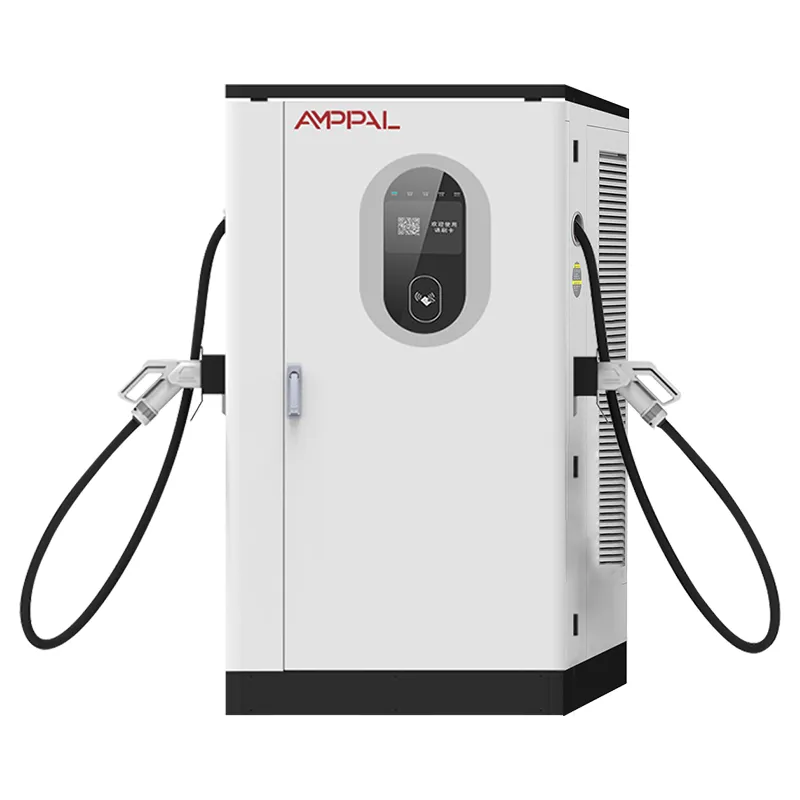

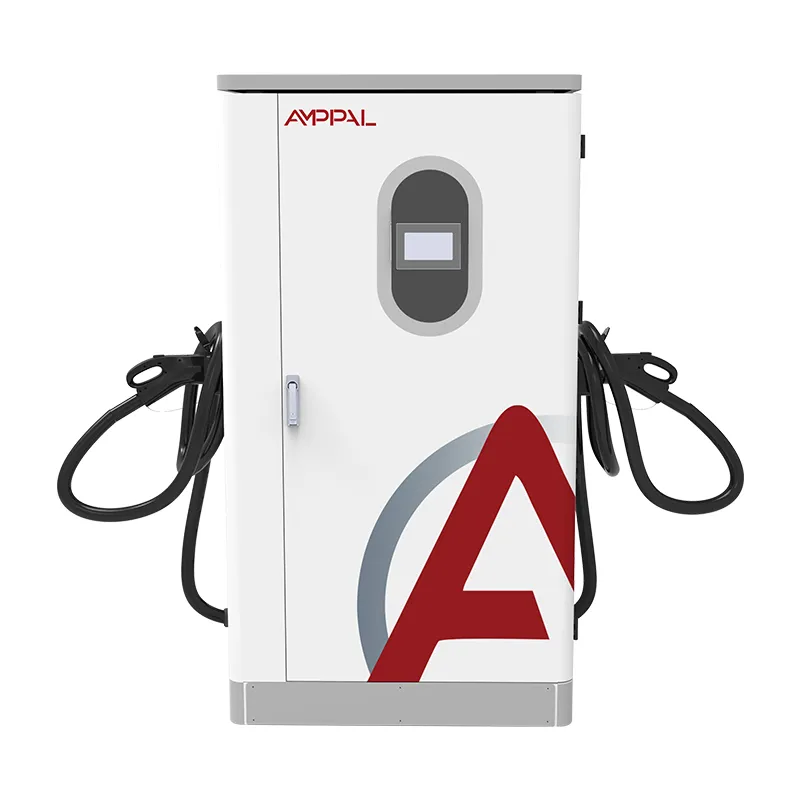

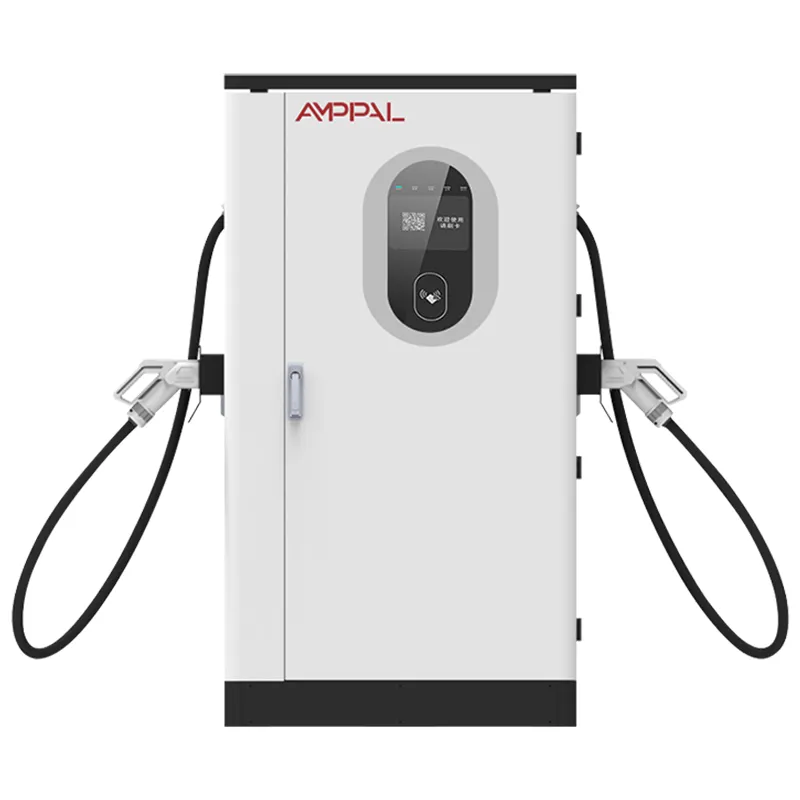

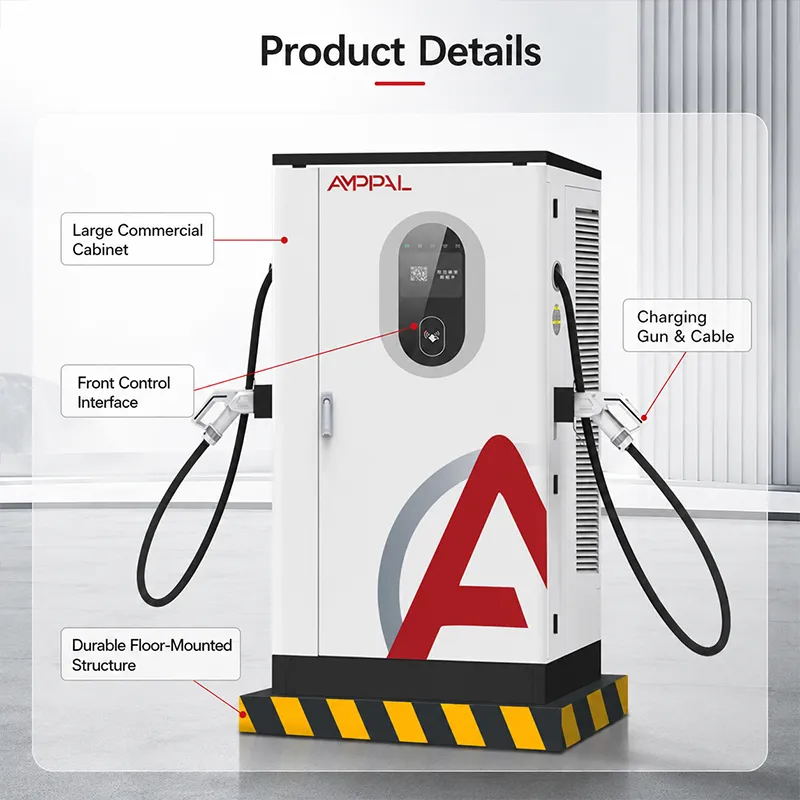

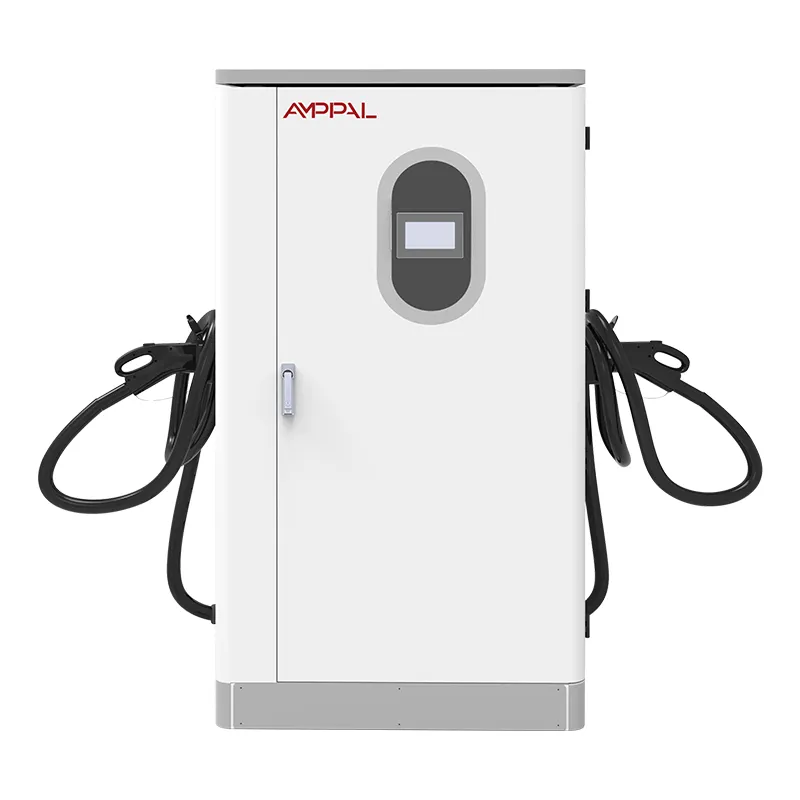

360 kW didelės galios nuolatinės srovės elektromobilių įkrovimo stotis, skirta dideliems automobilių parko depams

Kodėl blogus tinklus toleruojantis įkroviklis geriau parduodamas užsienyje

Paklauskite montuotojo Lagose, statybvietės inžinieriaus Almatoje arba viešbučio savininko Balyje, kas užmuša nuolatinės srovės įkroviklius, ir jūs gausite tą patį atsakymą prieš užbaigdami klausimą: tinklas. Įtampa krenta vidurdienį, dažnis svyruoja, kai dyzelinis generatorius dalijasi autobusu, dingsta be įspėjimo – dauguma greitųjų įkroviklių, sukurtų tvarkingam Europos elektros tinklui, susijungia per šešis mėnesius.

AF-DC-360 buvo sukurtas tokioms sąlygoms. Jo įvesties pakopa priima AC380V ±15 % ir visą 45–65 Hz dažnių juostą, todėl ta pati spintelė, kuri Rijade veikia 50 Hz tinkle, veikia 60 Hz tinkle San Paule ir 52 Hz generatoriumi statybų stovykloje – jokių programinės įrangos pakeitimų, jokio regioninio varianto.

Penki inžineriniai pasirinkimai, dėl kurių jis atsparus tinkleliui

45–65 Hz įvesties juosta: nereikalaujama perkonfigūruoti, kai judate tarp 50 Hz ir 60 Hz regionų; priekinė dalis seka bet kokį dažnį.

±15 % įtampos tolerancija: įvestis iki maždaug 323 V ir iki maždaug 437 V palaiko nuolatinės srovės magistralę, kai kaimo tinklai nukrenta vakare.

Vardinė galia visoje juostoje: daugelis „plataus diapazono“ įkroviklių tyliai susilpnėja už 50/60 Hz ribų; šis įrenginys išlaiko savo kreivę nuo 45 Hz iki 65 Hz.

IP54 spinta, skirta nuo -25°C iki +50°C: vietose su silpnais tinkleliais paprastai taip pat atšiaurus klimatas, o korpusas vienu metu sprendžia abu skundus.

OCPP 1.6/2.0 su atskirtu gedimų registravimu: įvesties įvykiai įrašomi be įkroviklio gedimų, todėl jūsų technikas nustoja kaltinti neteisingą ryšio pusę.

95 % maksimalus efektyvumas: naudojant generatoriaus galią, kai kiekviena iššvaistyta kilovatvalandė kainuoja daugiau nei tinklo energija, skirtumas atsispindi degalų sąskaitoje.

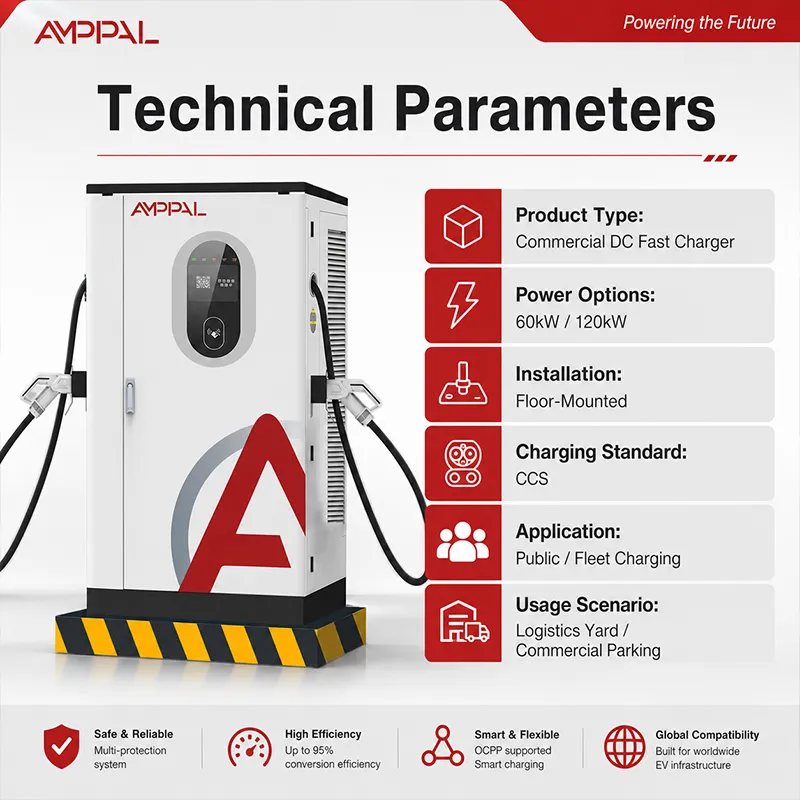

Techninės specifikacijos

Šios spintelės tinkleliai: 50 Hz, 60 Hz ir viskas tarp jų

50 Hz tinklas – Europa, Artimieji Rytai, dauguma Azijos ir Afrikos: standartinis trifazis ryšys, be pakeitimų.

60 Hz tinklas – Šiaurės ir Pietų Amerika, Japonijos ir Korėjos dalys: tas pats įrenginys, ta pati programinė įranga, be keitiklio dėžutės.

Salos ir mikrotinklai – Karibai, Maldyvai, Filipinai: dažnis svyruoja, kai apkrova pakyla, o 45–65 Hz langas jį sugeria.

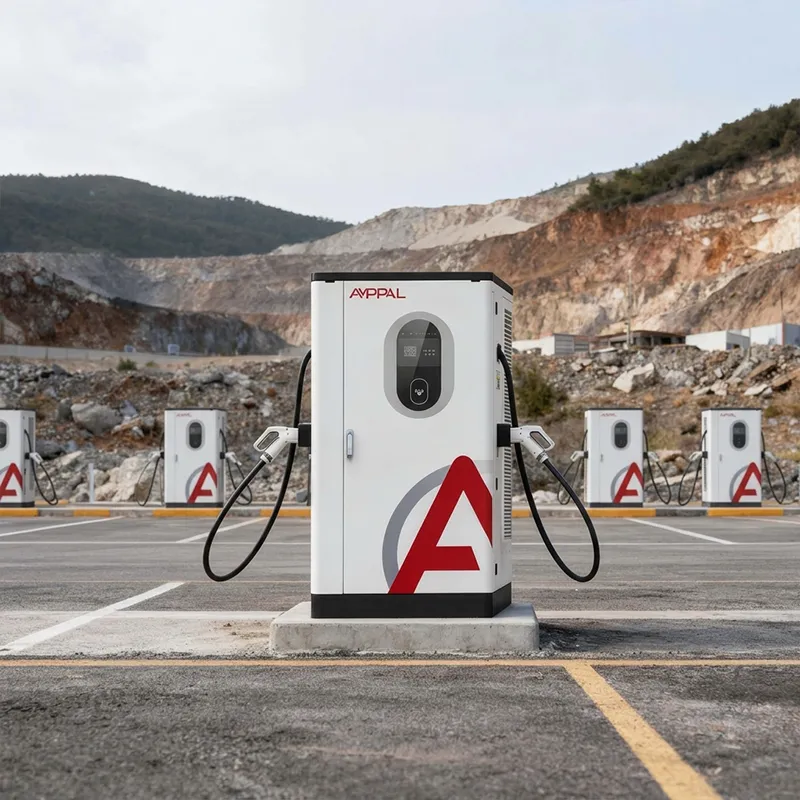

Dyzelino ir dujų generatorių aikštelės – statybų stovyklos, atokios kasyklos, stotys, pastatytos prieš tinklo išplėtimą: generatoriai palaiko 48–55 Hz, kai apkrova svyruoja; ši spinta neužkliūva.

Įtampos kritimo regionai – Afrika į pietus nuo Sacharos, Centrinė Azija, kai kurios Indonezijos ir Vietnamo dalys: ±15 % tolerancija apima seansus iki vakaro piko.

Konversijos grandinės viduje: kintamosios srovės įėjimas, švarus DC išėjimas

Trifazė kintamoji srovė patenka į įvesties etapą, kur aktyvus priekinis lygintuvas paverčia jį stabilia nuolatinės srovės magistrale. Valdymo plokštė šimtus kartų per sekundę lygina linijos dažnį ir įtampą su transporto priemonės užklausa ir koreguoja DC/DC pakopą, kad transporto priemonė matytų švarią, reguliuojamą nuolatinę srovę, kad ir ką tą minutę veiktų tinklas.

Plataus dažnio galimybė nėra filtro keitimas; jis gyvena lygintuvo valdymo programinėje įrangoje. Dreifuojančiame generatoriaus maitinime fiksuoto 50 Hz įkroviklio sinchronizavimas prarandamas ir išėjimas sumažėja. AF-DC-360 palaiko nuolatinės srovės magistralę nustatytame taške, nes priekinė dalis vėl užsifiksuoja prie bet kokio gaunamo dažnio – 45 Hz, 60 Hz, 52,4 Hz, viskas taip pat.

Tada išvestis seka BMS rankos paspaudimą: DC200–1000 V, iki 200 A, su 7 colių jutikliniu ekranu, kuriame vietoje rodomi seanso duomenys. Didžiausias 95 % efektyvumas matuojamas nuolatinės srovės magistralėje – šis skaičius yra svarbus, kai kiekviena kilovatvalandė kainuoja daugiau dyzelino nei nacionaliniame tinkle.

Muitinės duris atveriantys sertifikatai

CE ir CB žymi vienetą, skirtą ES ir daugumai Azijos; TÜV linijos patikrinimas apima gamybos procesą, o ne tik parodomąjį pavyzdį.

UL sertifikatas palaiko Šiaurės Amerikos projektus ir supaprastina draudimo reikalavimus keliose rinkose.

CCC Kinijos vidaus pardavimui; eksporto aplanke yra visi trys deklaracijos dokumentai.

45–65 Hz teiginys yra patikrintas, o ne prielaida: kiekvieno bloko įvesties pakopa yra nubraukiama per visą kintamo dažnio maitinimo juostą prieš atsijungimą.

Korpusas ir tvirtinimo detalės praleidžia 96 valandas druskos purškimą – tai aktualu Afrikos ir Karibų jūros pakrantės vietovėms.

Moduliai, kurių vardinė vertė nuo -30°C iki +55°C, yra jungiami linijoje, todėl korpuso nuo -25°C iki +50°C reitingo marža aukštumų ir dykumų rinkose.

Aštuoni gamybos vartai tarp komponento ir gatavo įkroviklio

1 vartai: plieniniai rėmai yra pjaustomi lazeriu ir suvirinami robotu FANUC ir TRUMPF linijose, kurios naudojamos mūsų AC ir DC gaminių asortimente.

2 vartai: gaubtai apdorojami ir padengiami milteliniais dažais, kol prie jų nepriartėja jokia elektronika.

3 vartai: lygintuvas ir DC/DC moduliai yra pastatyti ant nuolatinės srovės surinkimo linijos, laikomi atskirai nuo kintamosios srovės gamybos ESD ir švaros kontrolei.

4 vartai: kiekvienas modulis tikrinamas atskirai – išvesties tikslumas, bangavimas, efektyvumas 20%, 50% ir 100%.

5 vartai: kintamo dažnio stendas šluoja 45–65 Hz ir kiekviename bloke perveda įvesties įtampą per ±15 % langą.

Perkate už silpną tinklelį? Pirmiausia patikrinkite šiuos tris dalykus

Išmatuokite prieš pirkdami: užregistruokite svetainės įtampą savaitę. Jei vakaro piko metu jis įprastai nukrenta žemiau 340 V, suplanuokite trumpesnį tiektuvo važiavimą arba transformatoriaus čiaupo keitimą, nes net ±15% tolerancija turi žemes.

Antra, patikrinkite generatorių. Jei planuojate naudoti dyzeliną, jo dydis yra 1,5–2 kartus didesnis už įkroviklio našumą. Per mažas generatorius ieško dažnio ir įtampos kartu, o jokia įvesties pakopa negali ištaisyti tiekimo, kuris sugenda.

Ir nuoširdžiai ne: jei jūsų svetainėje išvis nėra realaus kelio į stabilų trifazį maitinimą – nėra tinklo, nėra generatoriaus, tik vienfazis – šis produktas ne jums. Jums reikia akumuliatoriaus arba hibridinės saulės energijos sistemos, ir mes jums tai pasakysime, o ne priimsime užsakymą.

Ką gauna eksporto klientai, kuriems vietiniai tiekėjai negali prilygti

Daugiau nei 40 pristatymo šalių – JAE, Saudo Arabija, Rusija, Kazachstanas, Uzbekistanas, Kroatija, Vokietija, Prancūzija, Malaizija, Tailandas, Vietnamas, Indonezija, Ruanda, Kenija, Pietų Afrika, Meksika, Brazilija, Čilė, Turkija – ir šis sąrašas informuoja kiekvieną pastatymą.

Pristatymo laikas 15-20 darbo dienų su data PO; MOQ yra vienas vienetas pirmiesiems patvirtinimo užsakymams.

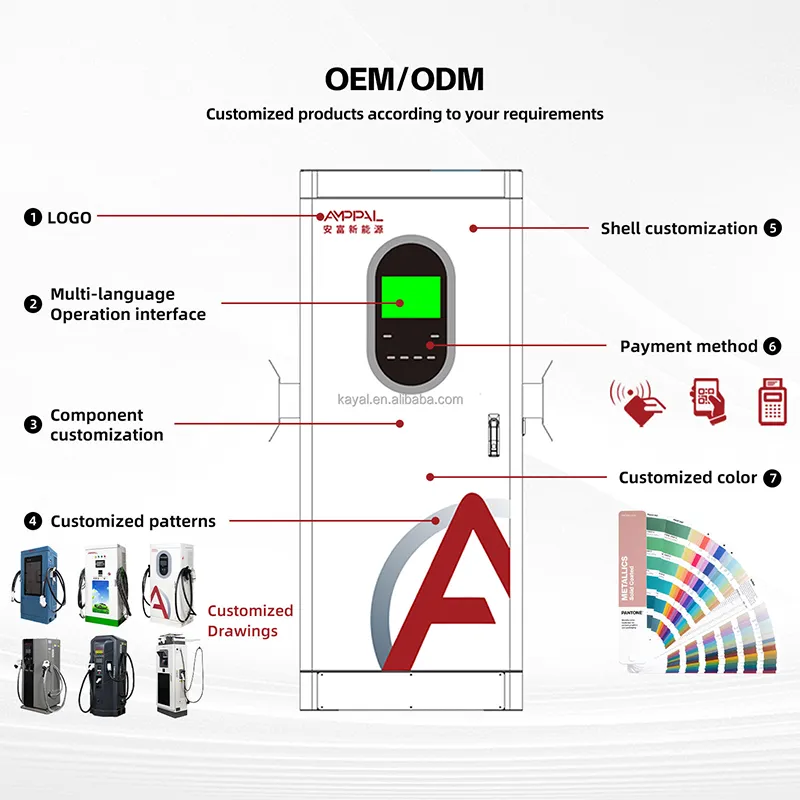

Kabelio ilgis, jungties standartas, dažai ir logotipas pritaikyti užsakymo metu; plataus dažnio programinė įranga jau yra standartinė, o ne specialus reikalavimas.

Sertifikatai, išsiųsti eksporto aplanke – CE, TÜV, UL, CB, CCC – ir visa OCPP dokumentacija jūsų programinės įrangos komandai.

Nuorodos: NEOM projektas su 500 skysčiu aušinamų įrenginių, Sime Darby Malaizijoje, RHG Enerturk Turkijoje – svetainės, kuriose tikrinami įkrovikliai ant tinklelių, kurie neatleidžia.

Kaip supakuojame ir pristatome į daugiau nei 40 šalių

Spintelė iš gamyklos iškeliama ant padėklo su šakinio krautuvo kanalais, tada patenka į faneros dėžę su putplasčio kampų apsauga ir vandeniui atspariu gaubtu. Kroviniams jūra pridedame sausiklio ir drėgmės indikatoriaus kortelę – mėnuo konteineryje kertant pusiaują yra savas klimatas.

Mes siunčiame FOB Ningbo arba CIF į jūsų uostą. Eksporto pakuotėje yra komercinė sąskaita faktūra, pakavimo sąrašas, važtaraščio patvirtinimas ir CE/TÜV deklaracijos, todėl jūsų muitinės tarpininkas gali iš anksto pateikti dokumentus, kol laivas vis dar yra jūroje.

Mišrus krovinys yra įprastas dalykas: 20 pėdų konteineris užima kelias spinteles, taip pat atsarginius modulius ir kabelius. Padėklų planą deriname su jūsų ekspeditoriumi, todėl niekas nesėdi ant doko ir laukia dokumentų.

Aptarnavimas vietoje, kai skrydis trunka 14 valandų

Dvejų metų kadencija. Kai tinklo kokybė prasta, priekinis lygintuvas piktnaudžiauja; mūsų garantija jam taikoma be ginčo dėl tiekimo sąlygų.

Atsarginiai moduliai ir plokštės sandėliuojamos ir pristatomos per 3-5 darbo dienas; vietoje laikomas atsarginis lygintuvo modulis išlaiko prastovą pamainoje.

Nuotolinis gedimų nuskaitymas per OCPP: mūsų inžinieriai surenka žurnalą, atskiria įvesties įvykius nuo įkroviklio gedimų ir padeda jūsų technikai vaizdo skambučiu.

Paleidimo eksploatacijos vadovas, skirtas vietiniams elektrikams – sužinojome, kad „pagalvokime, kad montuotojas“ sugenda rinkose, kuriose tai pirmasis nuolatinės srovės įkroviklis tinkle.

Kasmetinė didesnių svetainių peržiūra: dažnio slenksčiai, sumažinimo kreivės ir OCPP galutiniai taškai tikrinami ir atnaujinami nuotoliniu būdu.

Penki darbo įpročiai, kurie žudo įkroviklius esant silpniems tinklams

Negerai: dalijamasi tiektuvu su dideliu varikliu, kuris sunkiai užsiveda, ir kiekvieną kartą paleidžiant stebimas gedimas. Dešinėje: suteikite įkrovikliui savo tiektuvą arba švelnaus paleidimo kompanioną; įvesties tolerancija išgyvena kritimus, o ne nuolatinį piktnaudžiavimą.

Negerai: dyzelinio generatoriaus paleidimas esant minimaliai apkrovai „taupant degalus“ ir tikimasi stabilaus dažnio. Dešinėje: tinkamai įkelkite generatorių arba pridėkite akumuliatoriaus buferį; mažesnis nei 45 Hz dažnis yra už bet kokios tolerancijos ribų.

Neteisinga: spintelės pastatymas į plieninę tvartą, kuriame nėra oro srauto, ir kaltinimas tinkleliu, kai sumažinimas prasideda vidurdienį. Dešinėje: vadovaukitės ventiliacijos išdėstymu; 95% efektyvumas vis tiek atmeta 5% kaip šilumą.

Neteisingai: darant prielaidą, kad 50 Hz ir 60 Hz reikia skirtingų produktų. Teisingai: užsisakykite vieną dalies numerį – programinė įranga automatiškai seka 45–65 Hz, bet nurodykite savo regioną, kad gamykla atliktų bandymus tokiu dažniu.

Neteisingai: įvesties įtampos žurnalo sustabdymas po įdiegimo. Teisingai: tęsti registraciją; kai tinklelis laikui bėgant blogėja – nauja gamykla prieš srovę, senstantis transformatorius – žurnalas praneša anksčiau nei įkroviklis.

Balsai iš trijų rinkų su iššaukiančia galia

Viešbučio ir prekybos centro savininkas Balyje, Indonezijoje: „Mūsų salos tinklelis krenta kiekvieną vakarą, kai įsijungia oro kondicionavimo apkrova. 360 veikė per seansus, kai senas įkroviklis būtų nutraukęs. OCPP prietaisų skydelis yra tik anglų kalba – mūsų darbuotojai tai išmoko, bet Bahasa vadovas būtų sutaupęs savaitę.

Greitkelių stoties operatorius Kazachstane: "Mes dirbame iš elektros tinklo su atsarginiu dyzelinu. Kai generatorius perima, dažnis yra apie 52 Hz ir buvo naudojamas mūsų ankstesniems blokams išjungti. Ši spintelė net nemirksėjo. Suerzinimas: ekranas blizga vasarą; įdėjome paprastą gaubtą."

Logistikos įmonė Kenijoje: "Nairobio elektros tinklai yra tinkami naudoti, tačiau 18 val. sunkiai krenta. Po trijų mėnesių bandymų nusipirkome du įrenginius. Vienintelis gedimas buvo ventiliatoriaus guolių triukšmas 30 savaitę; atsarginė dalis buvo išsiųsta per penkias darbo dienas.

Tinklelio ir suderinamumo klausimų pirkėjai užduoda mūsų

K: Ar ta pati spintelė veiks 50 Hz ir 60 Hz tinkluose?

A: Taip. Įvesties pakopa apima 45–65 Hz, o gamyklinis stendas prieš išsiuntimą nušluoja visą juostą.

Kl .: Kaip bloga gali būti įtampa?

A: AC380V ±15%, taigi maždaug nuo 323V iki 437V įvesties gnybtuose; žemiau, spintelė apsisaugo, o ne gadina save.

Klausimas: Ar jis gali veikti su dyzeliniu generatoriumi?

A: Taip, jei generatoriaus dydis yra 1,5–2 kartus didesnis nei įkroviklis, o apkrovos dažnis yra 45–65 Hz.

Kl .: koks yra išvesties diapazonas?

A: DC200-1000V esant 0-200A, 95% didžiausias efektyvumas; jis aptarnauja tiek 400 V, tiek 800 V transporto priemones.

K: Kokios jungtys yra?

A: CCS1, CCS2, GB/T, CHAdeMO ir NACS – užsakydami nurodykite savo mišinį; kabelio ilgis yra eilutės elementas.

Kl .: koks sertifikatas pateikiamas su eksporto vienetais?

A: CE, TÜV, UL, CB ir CCC dokumentacija pristatoma eksporto aplanke.

Kl .: koks yra pristatymo laikas ir minimalus užsakymas?

A: 15-20 darbo dienų, MOQ vienas vienetas.

Kl .: Ar prasta tinklo kokybė anuliuoja garantiją?

A: Ne. Dvejų metų standartas, įskaitant įvesties etapą; registruojame įvesties įvykius, kad diagnozė liktų sąžininga.
