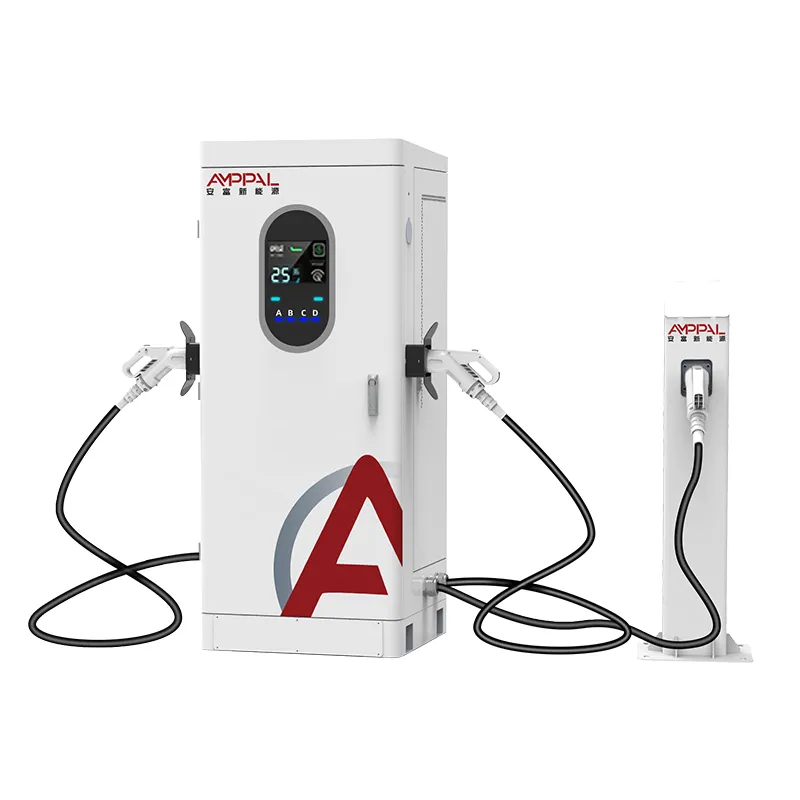

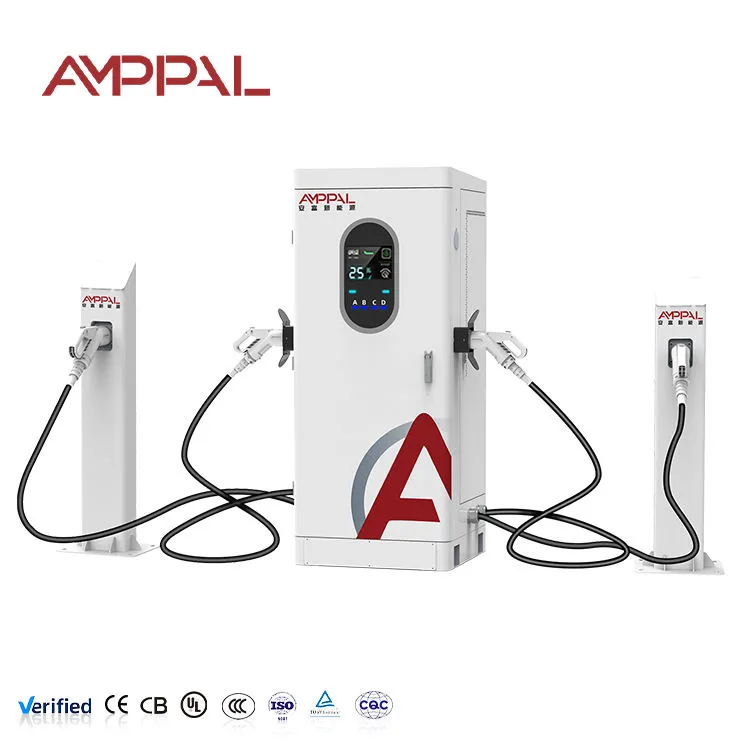

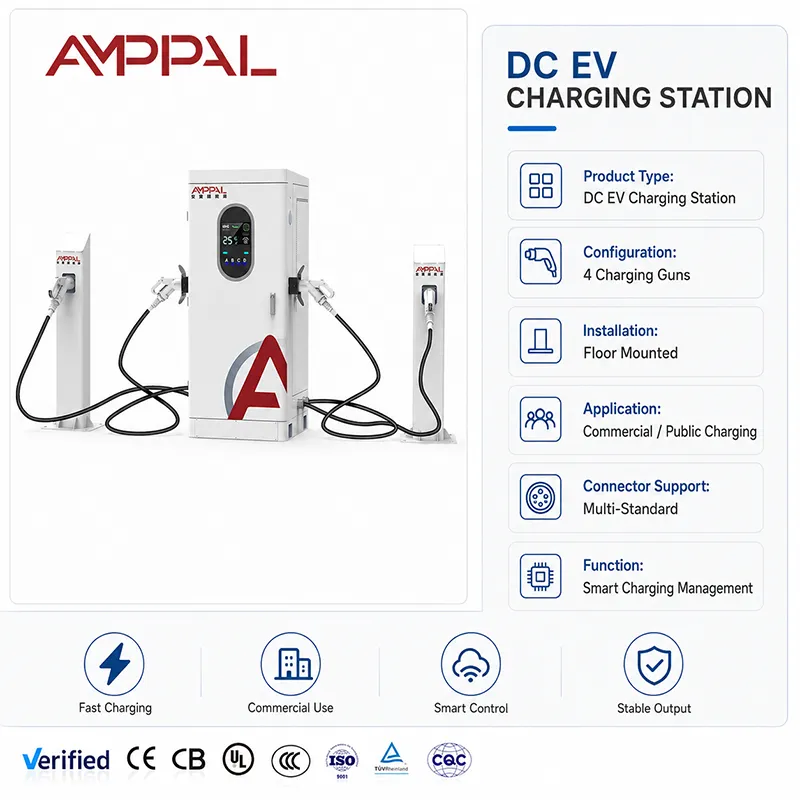

120 kW kelių ginklų nuolatinės srovės EV įkroviklis, skirtas kelioms transporto priemonėms ir parko įkrovimui

Ką iš tikrųjų daro 120 kW keturių ginklų spinta

Prijunkite vieną elektromobilį prie AF-DC-120-Y-D-Z-4-H ir jis sunaudos visą 120 kW; įjunkite sekundę ir spintelė tyliai perpjauna biudžetą iki 60 kW. Šis perpjaustymas, o ne pats maitinimo modulis, nusprendžia, ar vairuotojai paliks jums penkių žvaigždučių apžvalgą, ar vienos žvaigždutės pyktį.

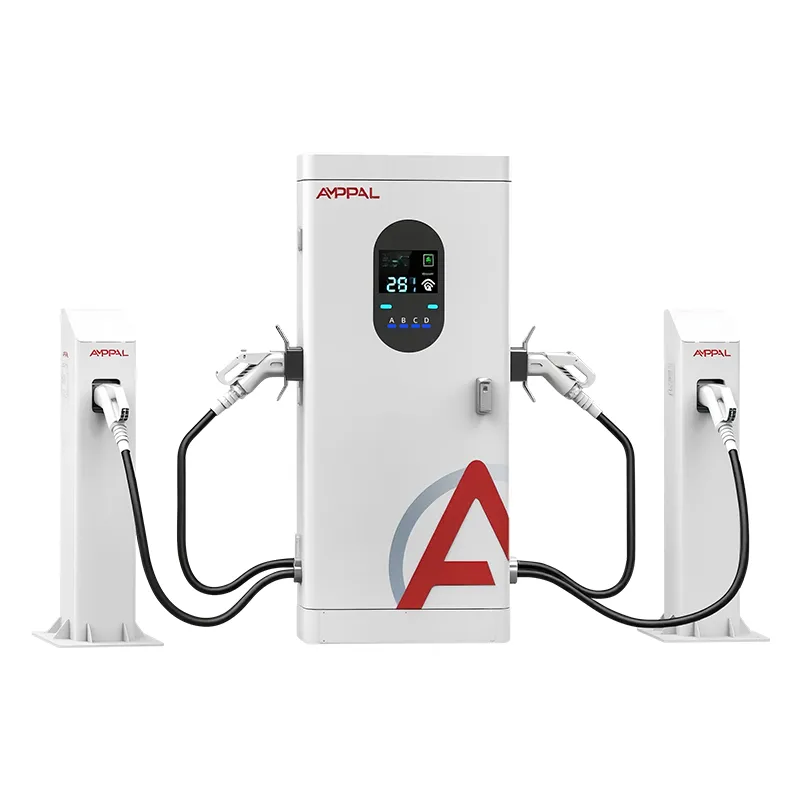

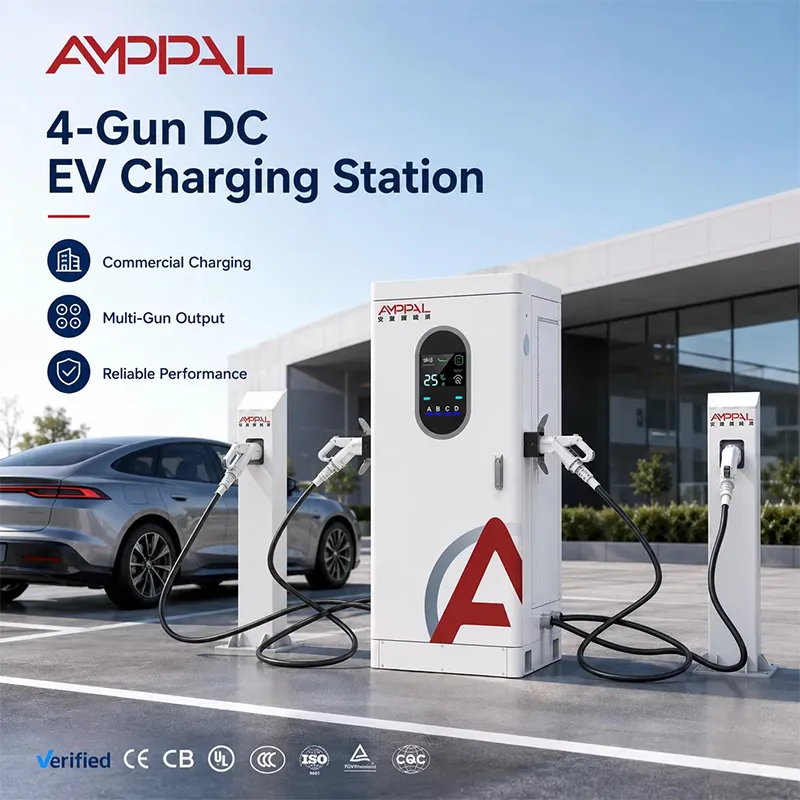

Šis 120 kW kelių ginklų nuolatinės srovės EV įkroviklis, skirtas kelioms transporto priemonėms ir automobilių parko įkrovimui, yra integruotas kelių pistoletų nuolatinės srovės įkroviklis: viena spinta, viena AC380 V įvestis, keturi išėjimai, kurie dalijasi vienu galios baseinu. Tai nėra keturi įkrovikliai, sujungti varžtais. Tai viena 120 kW galios mašina, kurios programinė įranga sekundė po sekundės nusprendžia, kur eis energija. Operatoriai, kurie supranta, kad programinė įranga formuoja eilės patirtį.

Penki dalykai, kuriuos keičia paskirstymo variklis

Paskirstymo taisyklės, kurias nustatote jūs, o ne gamyklos: „pirmas atėjai, pirmas“, netgi padalintas arba prioritetinis pistoletas – pakeistos jutikliniame ekrane arba per OCPP užpakalinę programą, neatidarant spintelės.

Tuščiosios eigos ginklai nustoja mokėti nuomą: kai C pozicija tuščia, jos dalis automatiškai patenka į užimtus ginklus. 120 kW niekada nestato savęs į nenaudojamą lizdą.

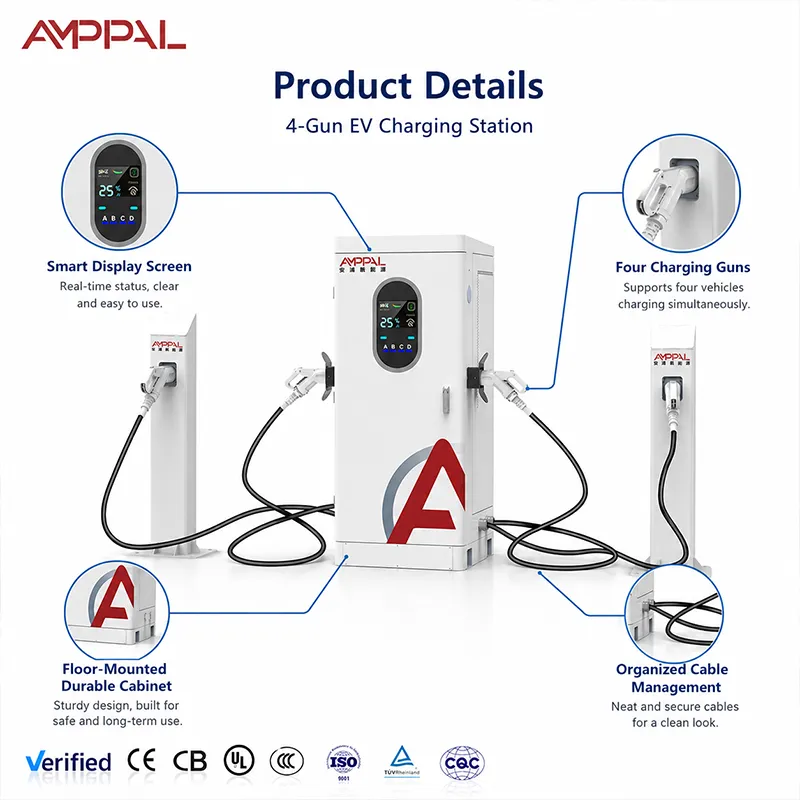

Ekranas sako tiesą: kiekvienas seansas rodo įtampą ir srovę, todėl „sulėtinęs“ vairuotojas mato, kad tai yra paskirstymas, o ne gedimas. Tas vienas ekranas baigia daugiau ginčų nei bet koks pagalbos tarnybos bilietas.

Srovės ribos yra matematikos dalis: išvestis viršija 250 A, todėl vien 800 V transporto priemonė gali atlaikyti visą 120 kW, o 400 V automobilis – apie 100 kW. Kabinetas rodo abu numerius gyvai.

Techninės specifikacijos

Kur 120 kW galios skirstytuvas užsidirba

Miesto taksi depai: trys taksi gurkšnoja po 30 kW, o vienas aukštos įtampos sedanas užima likusią baseino dalį.

Viešbučio ir prekybos centro automobilių stovėjimo aikštelė: nakvynę svečiai moka ramiai; vien dienos lankytojas priartėja prie visos 120 kW.

Nedidelių automobilių parko kiemų su 4–8 EV ir viena 120 kW tiekimo linija nuomotojas neatnaujins.

Greitkelių duobės sustoja su sprogdinimais – keturi pistoletai sugeria nedidelę bangą be antrojo transformatoriaus.

Pasivažinėjimo centrai karštame klimate: priverstinis oro aušinimas ir IP54 korpusas atlaiko 40 laipsnių dienų ir dulkėtus bortelius.

Kaip kabinetas nusprendžia, kas ką gaus

Valdiklis nuolat tikrina kiekvieną prijungto ginklo užklausą – akumuliatoriaus įtampą, srovės poreikį ir pasirinktą taisyklę. Pirmas atėjai, pirmas, yra numatytasis: pirmasis automobilis gauna tai, ko prašo, antrasis pasiima iš to, kas liko, vėliau atvykstantys dalijasi likučius. Net padalijimas padalija baseiną tarp užimtų ginklų.

Štai ką iš tikrųjų jaučia matematikos vairuotojai. Vienas automobilis: visas baseinas. Du automobiliai: po 60 kW. Keturi automobiliai: kiekvienas 30 kW – darant prielaidą, kad transporto priemonės gali priimti šiuos skaičius. Svarbūs du įspėjimai. Pirma, 250 A lubos: 400 V akumuliatorius, reikalaujantis 300 A, yra apribotas beveik 100 kW, todėl „visas 120 kW“ momentas priklauso 800 V transporto priemonėms.

Tai, ką vairuotojas mato, yra nusileidimas, kai kas nors naujas prijungiamas, ir lėta srovė mažėja, kai kyla jo paties akumuliatorius. Nei kaltė. Ekrane per sekundę rodomas naujas padalijimas, o LED juosta keičia spalvą, kad eilė žinotų, kuris ginklas yra laisvas.

Kokybiški vartai už CE, TUV, UL ir CB ženklų

Viso korpuso tipo bandymas, o ne stendinis pavyzdys: EMS, dielektrinis atsparumas ir apsauginis įžeminimas patikrintas 1820 x 750 x 735 įrenginyje, kai jis buvo išsiųstas.

96 valandų druskos purškimas ant gaubtų ir ginklų korpusų – pakrantės korozijos patikrinimas, kuris yra svarbus Persijos įlankos ir Pietryčių Azijos vietose.

Terminis mirkymas 50C aplinkos temperatūroje su uždarytomis durimis; sumažinimo kreivė yra atspausdinta vadove, nerasta vietoje.

IP54 lietaus ir dulkių bandymas ant durų sandariklių ir kabelių riebokšlių prieš įrenginiui paliekant liniją.

Serializuoti įrašai: kiekvienos spintelės bandomosios bylos galima paprašyti kartu su siunta – naudinga, kai projekto konkurse prašoma įrodymų.

Aštuoni žingsniai nuo ritinio plieno iki patikrintos spintelės

1. Pjovimas lazeriu TRUMPF staklėmis ir CNC lenkimas su stabdžiu – lakštinio metalo scena nustato IP54 istoriją.

2. Miltelinis dažymas ir kietinimas, iš kiekvienos partijos paimamas druskos purškimo mėginys.

3. PCBA surinkimas nuolatinės srovės linijoje; AMPPAL kintamosios srovės ir nuolatinės srovės surinkimą valdo atskirai, todėl nuolatinės srovės spintelės niekada nesidalija įrankiais su kintamosios srovės įranga.

4. Maitinimo modulio integravimas su sukimo momentu valdomu šynų mazgu – atsilaisvinusi šyna po kelių mėnesių pasirodo kaip karšta vieta.

Ar 120 kW keturių ginklų yra tinkama matematika jūsų svetainei?

Ši spinta tinka svetainėms, kuriose vienu metu gali prisijungti keturios transporto priemonės, o seansai trunka 25–60 minučių: sandėliuose, prekybos centruose, viešbučiuose, mažose greitkelių stotelėse. Dirbkite atgal nuo savo tikslo. Apytiksliai, esant 40 kW vienam užimtam ginklui, 50 kWh papildymas užtrunka apie 75 minutes, kai spinta pilna, ir apie 25 minutes, kai vienas automobilis turi baseiną.

Būkite sąžiningi dėl neatitikimų. Jei visas jūsų verslas yra viena greitoji juosta su viena transporto priemone vienu metu, vieno pistoleto 120 kW arba 160 kW galia kainuoja mažiau. Jei vienu metu reikia keturių 120 kW seansų, ši spinta keturis kartus per maža – pirkite atskirus įrenginius.

Kodėl pirkėjai užsisako šią spintelę iš AMPPAL

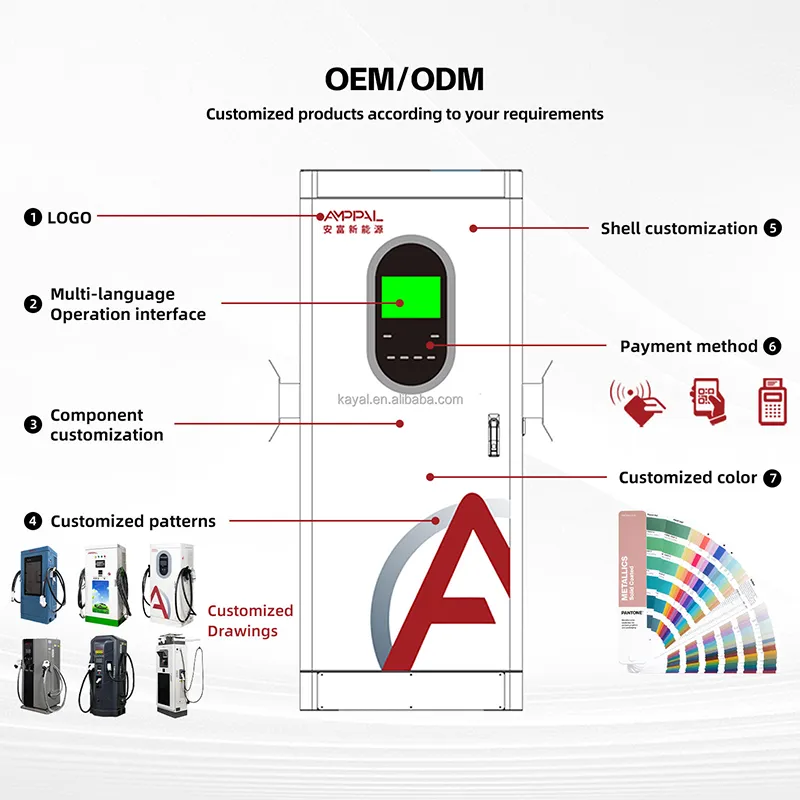

OEM/ODM be dramų: logotipas, spalva, ginklo etiketės ir backend pavadinimai sukonfigūruoti pagal užsakymą; MOQ sąlygos nustatomos kiekvienam modeliui citatoje, o mėginių vienetai pristatomi prieš kiekį.

15-20 darbo dienų standartinis šio modelio pristatymo laikas, skaičiuojamas nuo depozito ir patvirtinto meno kūrinio.

Sertifikavimo rinkinys, atitinkantis konkursus Artimuosiuose Rytuose, ES ir Amerikoje: CE, TUV, UL, CB ir CCC namuose.

Referenciniai projektai su realiais veiklos duomenimis: Saudo Arabijos NEOM žaliojo vandenilio projektui pristatyta 500 skysčiu aušinamų įrenginių, 200 ir daugiau stočių, kurias valdo mūsų komanda.

260 žmonių gamykla, įkurta 2014 m. Yueqing mieste, Džedziango valstijoje – „Kinijos elektros sostinėje“, eksportuojanti į daugiau nei 40 šalių.

Dėžė, padėklas, konteineris: kaip pristatoma 120 kW galia

Spintelė siunčiama vertikaliai medinėje dėžėje, kurios dydis atitinka 1820x750x735 mm korpusą su maždaug 100 mm prošvaisa kiekvienoje pusėje; keturi ginklai guli šalia jo esančiuose putplasčio skyriuose. Dėžės vokas išeina beveik 2,0 x 0,95 x 1,0 m, o galutinis bruto svoris nurodytas pakavimo sąraše prieš išsiunčiant.

Jei norite krauti konteinerius, suplanuokite aplink tą voką: 40 pėdų būstinė talpina šešias dėžes vienoje eilėje, kurioje yra vietos priedams, ir mes iš naujo patikriname krovimo planą pagal faktinius konteinerio matmenis kiekviename užsakyme. Nėra dviejų klientų, kurie pakuoja tą patį mišinį, todėl galutinė pakrovimo schema yra patvirtinama prieš sunkvežimiui išvykstant.

Sąlygos yra jūsų skambutis – FOB, CIF, CFR, DDP arba EXW iš mūsų Yueqing gamyklos – ir gabenimo dokumentus (komercinę sąskaitą faktūrą, pakavimo sąrašą, važtaraštį, kilmės sertifikatą) parengia mūsų eksporto skyrius, kuris per metus aptarnauja daugiau nei 40 paskirties šalių.

Garantija ir atsarginės dalys

Dveji metai vienete. Daugiašakių pistoletų spintelėse pistoletų mazgai nusidėvi daugiausiai – turime visas keturias pozicijas.

Atsarginių ginklų rinkiniai (su 5 m arba 7 m kabeliu) iš Džedziango gamyklos išsiunčiami per 48 valandas sandėliuojamiems daiktams.

Nuotolinė diagnostika per OCPP ryšį: dauguma konfigūracijos klaidų išsprendžiamos per backend be apsilankymo svetainėje.

Kasmetinis aptarnavimo kontrolinis sąrašas siunčiamas su kiekvienu užsakymu: išvalykite oro filtrus, perjunkite šynas, patikrinkite, ar ant pistoleto kontaktų nėra degimo žymių.

Eksploatacijos pradžia: nuotolinis pokalbis su mūsų inžinieriais, kad pereitumėte per pirmąjį seansą iki galo.

Modulio lygio atsarginės dalys, o ne plokštės lygio pažadai: maitinimo moduliai yra keičiami karštu režimu ir saugomi visą garantinį laikotarpį.

Neteisingai ir teisingai: tvarkyti kabinetą

Negerai: pastatykite taip, kad 5 m laidas būtų įtemptas, tada kaltinkite įkroviklį, kai susidėvi jungtis. Dešinėje: kabelio ilgio suderinimas su skyriaus išdėstymu – 7 m pabūklai tolimose juostose, 5 m artimose juostose, kabeliai grąžinami į dėklus po kiekvieno seanso.

Negerai: dėžės sukraunamos prie ventiliuojamos spintelės pusės. Dešinėje: palikite 40 cm laisvos vietos aplink įleidimo angą ir kas mėnesį išvalykite filtrą.

Negerai: 400V vairuotojui pasakius „gausi 120kW“, nes ženkle rašo 120kW. Dešinėje: nurodomas tikrasis skaičius – apie 100 kW, kai įtampa yra 400 V, visa 120 kW, kai įtampa yra 800 V, ir nukreipiama į tiesioginį ekraną.

Neteisingai: maitinama spintele iš bendro lizdo arba per mažo pertraukiklio. Dešinėje: speciali AC380V+-15% linija, tinkamai įvertintas pertraukiklis ir tinkamas įžeminimas – laidų schema pateikta vadove.

Negerai: palikti ginklą gulėti ant šlapio asfalto, kol kitas automobilis stovi eilėse. Dešinėje: dėklas po naudojimo; LED juosta rodoma žaliai tik tada, kai pistoletas yra pastatytas ir paruoštas.

Ką operatoriai sako po šešių mėnesių

Taksi depo vadovas Dubajuje dirba pirmas atėjai, pirmas ir mums pasakė, kad LED juosta sumažino jo ginčus dėl eilės per pusę – prieš pastatydami vairuotojai pamato, kuris ginklas yra laisvas. Jo skundas: dėl tiesioginių saulės spindulių 7 colių ekranas sunkiai įskaitomas vidury popietės, todėl jis pritvirtino nedidelį baldakimą virš spintelės.

Prekybos centro operatorius Kvala Lumpūre užsakė 7 m pistoletus ant išorinių pozicijų, kad užpakalinės pusės automobiliai galėtų pasiekti be maišymosi. Pajamos, tenkančios vienam kabinetui, padidėjo po to, kai jis perėjo prie net padalijimo, nes vakarienės metu baseino neužkišo nė vienas automobilis.

Pervežimo įmonė Varšuvoje per naktį per vieną kabinetą paleidžia keturis furgonus. Prie -15C spintelė įsijungė ir gerai išlaikė temperatūrą. Jų pastaba: skambučio garsumo seanso pabaigoje negalima nutildyti programėlėje, todėl naktinės pamainos darbuotojas turi eiti prie ekrano – nepilnametis, bet jis to paprašė kitoje programinėje įrangoje.

Pirkėjų užduodami klausimai apie energijos paskirstymą

K: Jei vienu metu prijungiami keturi automobiliai, ar visi keturi gauna tiksliai 30 kW?

A: Su lygiu padalijimu, taip – ​​120 padalintų iš keturių užimtų ginklų. Taikant pirmas atėjai, pirmas automobilis pasilieka tai, ko prašė, o likusieji dalijasi tuo, kas liko. Ekrane rodomas tiesioginis padalijimas.

Kl.: Vairuotojas pasakė, kad jo greitis sumažėjo, kai atvažiavo kitas automobilis. Ar sugenda įkroviklis?

A: Beveik tikrai ne. Kabinetas perskirsto baseiną, kai prasideda nauja sesija; jo dabartiniai žingsniai nusileidžia vienu judesiu ir ekranas atnaujinamas. Tai politika, o ne nesėkmė.

Kl.: Ar vienas ginklas visada gali turėti pirmenybę?

A: Taip, vienai nurodytai pozicijai galima rezervuoti akciją; kiti trys padalija tai, kas liko. Dviem prioritetiniams ginklams reikėtų dviejų spintelių – matematika to neleidžia.

K: Ar mano 400 V parkas matys 120 kW?

A: Ne – 250 A išėjimo lubos riboja 400 V automobilio galią iki maždaug 100 kW. 800 V transporto priemonėse rodoma visa 120 kW galia. Štai kodėl mes skelbiame dabartinę specifikaciją, o ne rinkodaros nuorodas.

Klausimas: 5 m arba 7 m kabeliai?

A: Užsakykite pagal skyriaus geometriją. Uždaras eismo juostas užtrunka 5 m (pigiau, mažiau kabelių tvarkyti); skersinio kelio pasiekti reikia 7m. Mišrūs užsakymai yra įprasti – nurodykite kiekvienoje pozicijoje.

Kl.: Ar paskirstymo taisykles galima pakeisti įdiegus?

A: Taip, iš jutiklinio ekrano arba per OCPP, bet kuriuo metu, nekeičiama aparatinė įranga. Dviejų savaičių A/B duomenys paprastai nustato, kuri taisyklė tinka jūsų svetainei.

K: Kas atsitiks, jei vienas ginklas sugenda?

A: Kiti trys dirba toliau. Pistoletų rinkiniai yra keičiami vietoje ir yra atsargūs; nepavykusi padėtis rodoma kaip gedimas ekrane ir OCPP.

Kl.: OCPP 1.6 ar 2.0?

A: Abu. Prieš išsiųsdami nurodykite savo platformą ir mes išbandysime rankos paspaudimą, kad paleidimas nevirstų derinimo seansu.
