Automobilių parko depai, greitkelių koridoriaus stotys ir miesto įkrovimo centrai susiduria su tuo pačiu esminiu apribojimu: vietinio tinklo ryšys yra ribotas, tačiau greitojo įkrovimo paklausa ir toliau auga. Kelių ginklų nuolatinės srovės įkrovikliai yra tiesioginis atsakas į šį apribojimą. Užuot įdiegę keletą nepriklausomų nuolatinės srovės greitųjų įkroviklių, kurių kiekvienam reikalinga atskira galios konvertavimo spinta, grandinės apsauga ir tinklo išjungimas, kelių pistoletų sistema centralizuoja energijos konvertavimą ir paskirsto nuolatinės srovės išvestį keliems balionėliams. Ši architektūra sumažina pėdsaką, sumažina įrengimo išlaidas ir leidžia protingiau panaudoti turimą tinklo pajėgumą.
AMPPALsavo inžinerines pastangas sutelkė kurdamas kelių patrankų platformas, kurias lengva aptarnauti, paprasta integruoti ir kurios pakankamai lanksčios, kad galėtų palaikyti mišrų elektromobilių parką. Toliau pateiktoje techninėje apžvalgoje paaiškinami pagrindiniai parametrai, modelių diapazonas, energijos valdymo logika, jungties parinktys ir dažni operatorių klausimai.

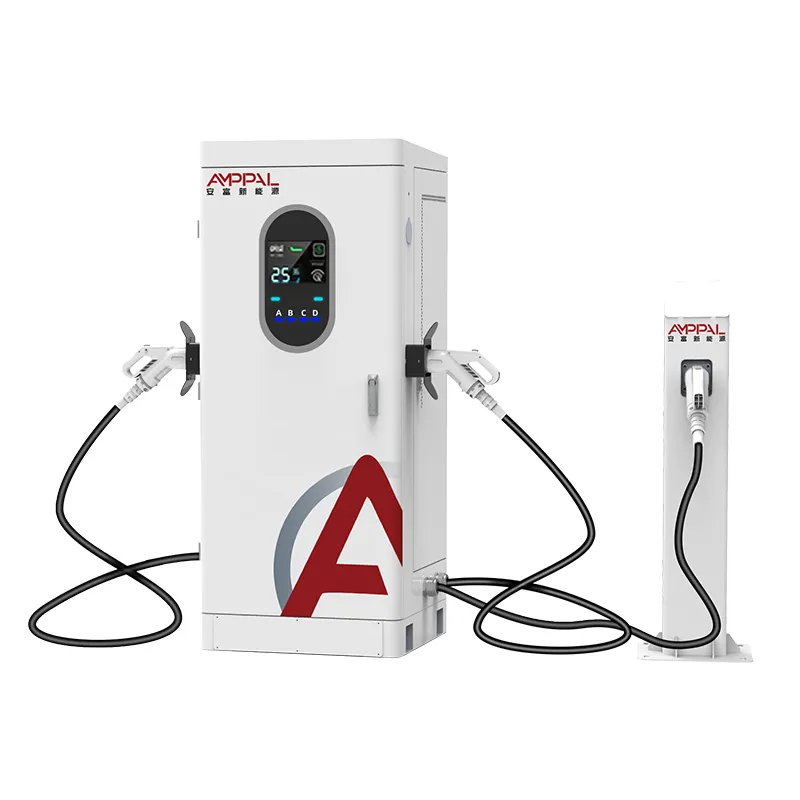

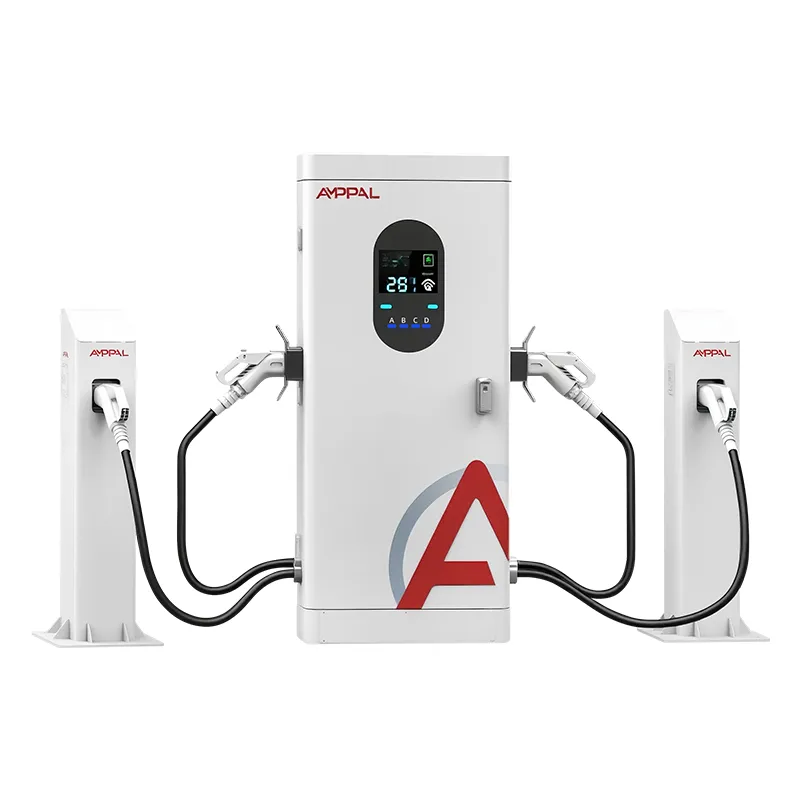

Įprastas nuolatinės srovės greitasis įkroviklis turi vieną maitinimo spintelę ir vieną dozatorių su vienu arba dviem laidais, kurie aptarnauja vieną stovėjimo vietą. Kelių pistoletų nuolatinės srovės įkroviklis naudoja vieną centrinę maitinimo spintelę ir kelis nuotolinius arba integruotus dozatorius, kurių kiekvienas turi savo įkrovimo jungtį. Centrinėje spintelėje yra sujungiami maitinimo moduliai, kurie kintamosios srovės tinklo maitinimą paverčia nuolatine nuolatine. Tada sistema nukreipia nuolatinę srovę į naudojamus dozatorius. Tai reiškia, kad viena vieta vienu metu gali aptarnauti dvi, tris ar keturias transporto priemones nedubliuojant visos galios konversijos grandinės.
Apmokestinimo operatoriams skirtumas pasireiškia kapitalo ir veiklos sąnaudose. Mažiau spintelių reiškia mažiau betonavimo darbų, mažiau kasimo darbų, mažiau skirstomųjų įrenginių jungčių ir mažiau gedimo vietų. Korpuso viduje esančius maitinimo modulius galima dalytis tarp jungčių, todėl vienai transporto priemonei sulėtinus įkrovimo greitį, atlaisvinta talpa perkeliama į kitą jungtį. Tokį dinaminį panaudojimą sunku pasiekti naudojant visiškai nepriklausomus įkroviklius.
Kelių ginklų nuolatinės srovės įkroviklio specifikacijų lapas turėtų būti skaitomas kaip sistemos lygio dokumentas, o ne tik vieno įkroviklio įvertinimas. AMPPAL skelbia šiuos savo dabartinės kelių ginklų serijos parametrus. Reikšmės taikomos standartinėms konfigūracijoms; regioniniai tinklo reikalavimai gali turėti įtakos įėjimo įtampai ir dažniui.
Šie parametrai atspindi visą sistemą, o ne vieną įkrovimo prievadą. Operatoriai turėtų atkreipti ypatingą dėmesį į išėjimo įtampos diapazoną ir srovės ribas, nes šios vertės nustato skirtingų EV modelių realaus pasaulio seanso greitį.
AMPPAL produktų linija suskirstyta pagal maksimalią spintelės galią ir prijungtų dozatorių skaičių. Žemiau esančioje lentelėje apibendrinamos standartinės konfigūracijos. Galimi pritaikyti pistoletų mišiniai ir jungčių tipai dideliam parko dislokavimui.
| Modelis | Maksimali išėjimo galia | Ginklų skaičius | Nuolatinė srovė vienam ginklui | Įvesties įtampa | Korpuso įvertinimas | Matmenys (P × G × A) | Darbinė temperatūra |
| MG30-2 | 60 kW | 2 | 150 A | 480 VAC / 400 VAC | IP55 / IP54 | 700×600×1850 mm | -30°C iki 55°C |
| MG60-3 | 120 kW | 3 | 200 A | 480 VAC / 400 VAC | IP55 / IP54 | 800×700×1950 mm | -30°C iki 55°C |
| MG120-4 | 240 kW | 4 | 250 A | 480 VAC / 400 VAC | IP55 / IP54 | 1200×800×2000 mm | -35°C iki 60°C |
| MG180-4 | 360 kW | 4 | 500 A su skysčio aušinimu | 480 VAC / 400 VAC | IP55 / IP65 neprivalomas | 1 400 × 900 × 2 100 mm | -35°C iki 60°C |
Kiekviename modelyje naudojama ta pati modulinė galios pakopa, todėl 120 kW spintą galima patobulinti vietoje, įrengiant papildomus 30 kW arba 40 kW modulius. Šis moduliškumas taip pat supaprastina atsarginių dalių inventorių operatoriams, kurie valdo kelias AMPPAL svetaines.
Svarbiausia programinės įrangos savybė kelių ginklų nuolatinės srovės įkroviklyje yra dinaminis energijos pasidalijimas. Fiksuotas galios padalijimas po lygiai padalija korpuso įvertinimą tarp jungčių, todėl eikvojama talpa, kai viena ar kelios transporto priemonės sumažina įkrovimo greitį. Dinaminis energijos paskirstymas nuolat nuskaito kiekvienos transporto priemonės reikalaujamą įtampą ir srovę, tada realiuoju laiku perskirsto turimą nuolatinės srovės pajėgumą.
AMPPAL sistemoje centrinis valdiklis paima kiekvienos prijungtos transporto priemonės pavyzdžius 100 ms intervalais. Jei transporto priemonė pereina į nuolatinės įtampos režimą ir pradeda mažinti srovės suvartojimą, valdiklis išleidžia nepanaudotą pajėgumą kitoms aktyvioms sesijoms. Tai ypač vertinga automobilių parko depuose, kur skirtingi EV modeliai su skirtinga akumuliatoriaus įtampa kraunami greta. 240 kW AMPPAL MG120-4 gali perduoti visą 240 kW galią į vieną jungtį, kai kitos trys neveikia, arba sumaniai padalinti ją keturioms transporto priemonėms, pasikeitus paklausai.
Sistema taip pat palaiko suplanuotas galios ribas ir reagavimo į paklausą integravimą. Operatoriai gali apriboti bendrą svetainės galią didžiausių komunalinių paslaugų tarifų metu arba leisti įkrovikliui automatiškai sumažinti apkrovą, kai pastato valdymo sistema siunčia atsako į paklausą signalą. Ši galimybė padeda išvengti brangių paklausos mokesčių ir išlaiko įkrovimo vietą tinklo ryšio ribose.
Kelių ginklų nuolatinės srovės įkrovikliai yra naudingi tik tiek, kiek jų jungčių derinys. AMPPAL gamina kiekvieną ginklą pagal užsakymą su CCS1, CCS2, CHAdeMO arba GB/T jungtimis. Šiaurės Amerikoje labiausiai paplitusi konfigūracija yra CCS1, skirta lengvosioms transporto priemonėms, ir pasirenkama CHAdeMO seniems modeliams. Europos ir Azijos ir Ramiojo vandenyno operatoriai dažnai renkasi tik CCS2 arba CCS2 ir CHAdeMO derinį. Rinkoms, kurioms jų reikia, yra GB/T konfigūracijos.
Kabelio aušinimas tapo kritiniu kintamuoju, nes automobilių gamintojai padidina paketo įtampą iki 800 V, o įkrovimo greitį - iki 350 kW. Oru aušinami kabeliai yra lengvesni ir paprastesni prižiūrėti, bet tampa stori ir sunkūs virš 200 A nenutrūkstamos srovės. Skysčiu aušinami kabelių mazgai užtikrina nuolatinę iki 500 A srovę, o kabelio skersmuo yra valdomas. AMPPAL siūlo skysčiu aušinamus balionėlius MG180-4 ir kaip pasirenkamą naujovinimą mažesnės galios modeliuose, kai susirūpinimą kelia apsauga ateityje.
Kiekvienas dozatorius gali būti su integruota kabelių valdymo sistema, įskaitant ištraukiamą kabelio pakabą arba pasukamos svirties tvirtinimą. Tai sumažina kabelių nusidėvėjimą ir išlaiko vairuotojams laisvą įkrovimo vietą.
Įkrovimo tinklams reikalingas patikimas ryšys tarp įkroviklio ir centrinės valdymo sistemos. AMPPAL kelių ginklų nuolatinės srovės įkrovikliai palaiko OCPP 1.6J ir OCPP 2.0.1, o tai reiškia, kad jie gali prisijungti prie daugumos pagrindinių įkrovimo tinklo valdymo platformų be specialios tarpinės programinės įrangos. OCPP 2.0.1 papildo patobulintus saugos profilius, išmaniąsias įkrovimo komandas ir operacijų duomenų tvarkymą, todėl didelius automobilių parkus lengviau valdyti.
Įkrovikliai taip pat suteikia Modbus TCP, skirtą integruoti su vietinėmis energijos valdymo sistemomis. Saugykloje, kur saulės energijos gamyba, baterijų saugykla ir pastato apkrova valdomi kartu, „Modbus“ leidžia įkrovikliui gauti realiu laiku nustatytas galios vertes iš vietos valdiklio. Sistema gali sumažinti našumą, kai sumažėja saulės energijos gamyba arba kai saugykla išsikrauna iki užprogramuotos ribos. Tokį integracijos lygį sunku pasiekti naudojant įkroviklius, kuriuose veikia tik OCPP ir nėra vietinio protokolo.
Nuolatinės srovės greito įkrovimo aparatinė įranga veikia esant aukštai įtampai ir didelei srovei, todėl saugos laikymasis yra nediskutuotinas. AMPPAL kelių pistoletų nuolatinės srovės įkrovikliai turi UL 2202 ir UL 2594 sertifikatus Šiaurės Amerikos rinkai, CSA C22.2 Nr. 346 Kanadai ir CE ženklą pagal IEC 61851-1 ir IEC 61851-23 Europoje. ISO 15118 atitikties kelias leidžia prijungti ir įkrauti autentifikavimą, o tai sumažina veiksmų, kuriuos vairuotojas turi atlikti, kad pradėtų seansą, skaičių.
Korpusai skirti montuoti lauke esant kintamam klimatui. IP55 ant maitinimo spintelės apsaugo nuo dulkių ir žemo slėgio vandens čiurkšlių iš bet kurios krypties. Papildomai įsigyjami IP65 dozatoriai suteikia apsaugą pakrantės vietoms, kur įprastas purškimas druska. Darbinės temperatūros diapazonas nuo -35°C iki 60°C apima daugumą diegimo scenarijų, naudojant šildytuvo ir ventiliatoriaus valdymo logiką, kuri neleidžia kondensatui susidaryti korpuso viduje, kai greitai keičiasi temperatūra.
Laivyno sandėliai yra aiškiausiai tinkami kelių ginklų architektūrai. Pristatymo furgonai, mokykliniai autobusai ir komunalinių paslaugų transporto priemonės dažnai grįžta į depą panašiu laiku ir juos reikia greitai apsukti. Keturių pistoletų sistema leidžia įkrauti kelias transporto priemones per naktį arba per trumpą sustojimą, nereikalaujant, kad kiekviena stovėjimo aikštelė turėtų savo pilnos galios spintelę. Centrinis valdiklis taip pat gali teikti pirmenybę konkrečioms transporto priemonėms pagal išvykimo grafikus.
Viešieji greitojo įkrovimo koridoriai naudojasi ta pačia technine įranga. Greitkelių poilsio stotelėse ir degalinėse dažnai yra ribota elektros galia. 360 kW spinta, maitinanti keturis dozatorius, reiškia, kad keturi vairuotojai gali pradėti krauti iš karto, net jei bendra galia vietoje yra mažesnė, nei reikėtų keturių nepriklausomų įkroviklių sumai. Dinaminė galios dalijimosi programinė įranga apsaugo nuo ilgų eilių ir pagerina bendrą vairuotojų, atvykstančių su skirtingomis įkrovimo būsenomis, patirtį.
Darbo vietos ir mažmeninės prekybos vietos gali naudoti mažesnes kelių ginklų sistemas, kad būtų pasiūlytas greitas nuolatinės srovės įkrovimas be viso dydžio viešosios stoties įrengimo išlaidų. AMPPAL MG30-2 gali aptarnauti dvi automobilių stovėjimo vietas, o nekilnojamojo turto savininkai gali valdyti įrengimo išlaidas. Kadangi sistema yra modulinė, savininkas gali padidinti pajėgumų vėliau, kai darbuotojų EV pritaikys vis daugiau.
Įdiegti kelių pistoletų nuolatinės srovės įkroviklį reikia daugiau planuoti nei vieno prievado įrenginį, tačiau bendra svetainės kaina vienai įkrovimo vietai dažnai yra mažesnė. Centrinė maitinimo spinta turėtų būti pastatyta kuo arčiau pagrindinio skirstomojo įrenginio, kad būtų sumažintos kintamosios srovės tiekimo išlaidos. Dozatoriai gali būti montuojami iki 50 m atstumu nuo spintos naudojant nuolatinės srovės maitinimo kabelius, atsižvelgiant į kabelio dydį ir įtampos kritimo skaičiavimus. AMPPAL suteikia vietos planavimo įrankį, kuris apskaičiuoja kabelio skersmenį, tranšėjos gylį ir šiluminį sumažinimą pagal numatomą apkrovos profilį.
Kiekvienoje stovėjimo aikštelėje turi būti betoninė trinkelė arba asfalto paviršius, pritaikytas dozatoriaus svoriui ir kabelių valdymo sistemai. Norint išvengti transporto priemonės smūgio, rekomenduojami stulpeliai arba ratų stabdikliai. Spintelė turi turėti mažiausiai 800 mm tarpą visose aptarnavimo pusėse ir 1 000 mm prieš duris. Įrenginiai suprojektuoti taip, kad kabelis būtų įvestas per dugną arba užpakalį, todėl kanalai nepastebimi ir sumažinamas užkliuvimo pavojus.
AMPPALkelių pistoletų nuolatinės srovės įkrovikliai yra pagaminti su priekinės prieigos aptarnavimo skydais ir moduliniais maitinimo moduliais, kuriuos gali pakeisti vienas specialistas, naudodamas standartinius įrankius. Dažniausios priežiūros priemonės yra oro filtro keitimas, kabelių patikrinimas, jungties kaiščio nusidėvėjimo patikra ir programinės įrangos atnaujinimai. Skysčiu aušinamose sistemose reikia tikrinti aušinimo skysčio lygį ir siurblį techninės priežiūros vadove nurodytais intervalais.
Įkroviklio valdiklis registruoja visus gedimų įvykius, temperatūros duomenis ir energijos tiekimo metrikas vietoje ir gali perkelti juos į tinklo valdymo sistemą. Šie duomenys padeda techninės priežiūros komandoms nuotoliniu būdu diagnozuoti problemas prieš išsiunčiant techniką. Daugumą gedimų galima pašalinti nuotoliniu būdu naudojant OCPP komandas arba iš naujo paleidžiant atskirą maitinimo modulį, o tai sumažina vietos prastovos laiką.
Kl.: Ar vienu AMPPAL kelių pistoletų nuolatinės srovės įkrovikliu vienu metu visu greičiu galima įkrauti dvi ar daugiau transporto priemonių?
A: Tai priklauso nuo kabineto įvertinimo ir transporto priemonių apmokestinimo užklausų. Sistema gali tiekti didžiausią galią vienam pistoletui, kai kiti neveikia. Kai prijungtos kelios transporto priemonės, turima galia dalijama dinamiškai. Pavyzdžiui, 240 kW modelis gali įkrauti vieną transporto priemonę 240 kW, dvi transporto priemones po 120 kW arba keturias transporto priemones po 60 kW, jei visos reikalauja vienodos galios. Jei viena transporto priemonė sumažėja iki 40 kW, valdiklis nedelsdamas perskiria išleistus 20 kW kitam aktyviam seansui. Tai reiškia, kad transporto priemonės retai įkrauna maksimalią ribą, kai spintelė yra visiškai užimta, tačiau visa svetainė tinklo pajėgumą išnaudoja daug efektyviau nei nepriklausomi įkrovikliai.
K: Kuo skiriasi dinaminis galios dalijimasis ir fiksuotas galios padalijimas?
A: Fiksuotas galios padalijimas po lygiai padalija korpuso talpą tarp jungčių, neatsižvelgiant į tai, ar kiekviena transporto priemonė gali ją naudoti. Dinaminis energijos paskirstymas matuoja kiekvienos transporto priemonės užklausą realiuoju laiku ir akumuliatoriaus įtampą, tada atitinkamai paskirsto talpą. AMPPAL sistemoje valdiklis atrenka kiekvienos prijungtos transporto priemonės mėginius 100 ms intervalais. Jei transporto priemonė sumažina srovės suvartojimą nuolatinės įtampos fazės metu, ta galia perkeliama į kitą jungtį. Dinaminis bendrinimas yra vienintelis būdas, kuris maksimaliai padidina jungties naudojimą ir sumažina vidutinį seanso laiką, nereikalaujant didesnio tinklo ryšio.
K: Ar AMPPAL kelių pistoletų nuolatinės srovės įkrovikliai suderinami su 400 V ir 800 V elektrinėmis transporto priemonėmis?
A: Taip. Visi AMPPAL kelių pistoletų nuolatinės srovės įkroviklių modeliai išveda 150–1000 V nuolatinės įtampos diapazoną. Įkroviklis automatiškai nustato automobilio akumuliatoriaus įtampą ir sureguliuoja nuolatinės srovės išvestį, kad ji atitiktų. Tai reiškia, kad 400 V „Tesla Model 3“ ir 800 V „Hyundai Ioniq 5“ gali įkrauti tuo pačiu įrenginiu, skirtingais pistoletais tuo pačiu metu. Sistemai nereikia išorinio stiprintuvo ar atskirų įkrovimo modulių aukštos įtampos platformoms.
K: Kiek dozatorių galima prijungti prie vienos AMPPAL centrinės maitinimo spintos?
A: Standartinės konfigūracijos palaiko du, tris arba keturis dozavimo pistoletus vienoje spintelėje. MG30-2 ir MG60-3 yra skirti kompaktiškoms aikštelėms su dviem arba trimis stovėjimo aikštelėmis. MG120-4 ir MG180-4 palaiko keturis pistoletus ir yra skirti didesniems sandėliams arba viešiesiems greito įkrovimo mazgams. Jei reikia papildomų skyrių, kelios centrinės spintos gali turėti bendrą nuolatinės srovės magistralę arba būti valdomos kaip grupė to paties valdiklio. AMPPAL taip pat siūlo palydovinio balionėlio parinktis, kurios išplečia įkrovimo vietas toliau nuo maitinimo spintelės, kad būtų galima važiuoti.
K: Kokios priežiūros reikia kelių pistoletų nuolatinės srovės įkrovikliui?
A: Daugeliui AMPPAL kelių pistoletų nuolatinės srovės įkroviklių reikia atlikti keturis įprastus priežiūros veiksmus: oro filtro valymas arba keitimas kas šešis–dvylika mėnesių, atsižvelgiant į dulkių poveikį, laidų ir jungčių vizualinė apžiūra kas tris mėnesius, programinės aparatinės įrangos naujinimai, kai tik išleidžiami, ir metinė elektros išvadų sukimo momento patikra. Skysčiu aušinami modeliai prideda aušinimo skysčio lygį ir tikrina siurblį bent du kartus per metus. Sistema nuolat registruoja temperatūros ir gedimų duomenis, todėl daugelį problemų galima diagnozuoti nuotoliniu būdu prieš išsiunčiant techniką. Kadangi maitinimo modulius galima keisti karštuoju režimu, modulio pakeitimas paprastai trunka mažiau nei 30 minučių ir nereikia išjungti kitų ginklų.
Kl .: Ar sumontavus sistemą galima padidinti įkrovimo pajėgumą?
A: Taip. AMPPAL kelių ginklų nuolatinės srovės įkrovikliai naudoja modulinę galios pakopą, todėl 60 kW spintą galima padidinti iki 120 kW, 120 kW – iki 240 kW, o 240 kW – iki 360 kW, pridedant galios modulius. Vietiniam atnaujinimui reikalingas techninės priežiūros specialistas ir programinės įrangos atnaujinimas. Kai kuriais atvejais kintamosios srovės tiekimo ir grandinės apsaugos dydis turi būti padidintas, kad būtų tiekiama didesnė galia, todėl atnaujinimas turėtų būti planuojamas pagal originalų svetainės elektros projektą. Modulinė architektūra apsaugo pradines investicijas ir leidžia operatoriams padidinti įkrovimo pajėgumus didėjant elektromobilių srautui.
