20–50 kW „viskas viename“ akumuliatoriaus energijos kaupimo sistema, skirta komercinėms ir saulės energijos reikmėms

Vienas kabinetas vietoj trijų pirkimų sąrašų

Saulės energijos plius saugyklos projektas paprastai reiškia tris pardavėjus: PV keitiklį, akumuliatoriaus stovą ir valdiklį, kuris kalba su abiem. Kiekvienas turi savo garantiją, savo paleidimo inžinierių ir savo kaltės žaidimą, kai sistema neveikia. Ši 20–50 kW „viskas viename“ akumuliatoriaus energijos kaupimo sistema, skirta komercinėms ir saulės energijos reikmėms, sujungia visas tris į vieną pristatymą.

Inverterio pakopa priima iki 26 kW nuolatinės srovės iš jūsų stogo masyvo (39 kW 30 kW modelyje, 65 kW 50 kW modelyje) per 2/4 MPPT sekimo įrenginius, todėl baterija kraunama iš saulės energijos be atskiro hibridinio keitiklio ar papildomos stygų dėžutės.

Viduje yra 51,2 kWh LFP baterija, pagaminta iš penkių 10,24 kWh pakuočių, taip pat vietinė valdymo logika, kuri iš to paties ekrano vykdo savarankišką suvartojimą, naudojimo laiko perjungimą ir tinklo atsarginę kopiją. Svetainei, kuri tiesiog nori saulės energijos ir dingimo dangos, tai yra trumpiausias kelias nuo užsakymo iki eksporto.

Kodėl saulės energijos įvesties įvertinimas yra svarbus

26 kW maksimali PV įvestis 20 kW modelyje leidžia masyvai viršyti keitiklio nominalą; MPPT fiksuoja perteklių, o ne sumažina dienos derlių.

2/4 MPPT būdai: standartiškai du sekimo įrenginiai, keturi, kurių stogas nukreiptas į skirtingus azimutus – viena užtemdyta pusė nestabdo kitos.

Vardinė tinklo įtampa yra 380 V kintamosios srovės su 50/60 Hz ± 5 Hz tolerancija, todėl ta pati spinta aptarnauja 50 Hz ir 60 Hz rinkas be gamyklinio varianto.

Esant 97 % maksimaliam efektyvumui ir 90 % iškrovos gyliui, daugiau kiekvienos saulės energijos kilovatvalandės pasiekia apkrovą, o ne prarandama konvertuojant.

Ryšys per CAN/RS485/WiFi apima vietinį stebėjimą, keitiklio rankų paspaudimus ir nuotolinius nuskaitymus neperkant atskiro šliuzo.

Kintamosios srovės apatinis įėjimas, trifazis keturių laidų (3L+N+PE), išlaiko kabelių vedimą cokolio viduje ir sutrumpina eigą iki pagrindinio skirstomojo skydo.

Techninės specifikacijos

Kur 20–50 kW galios spinta užsidirba

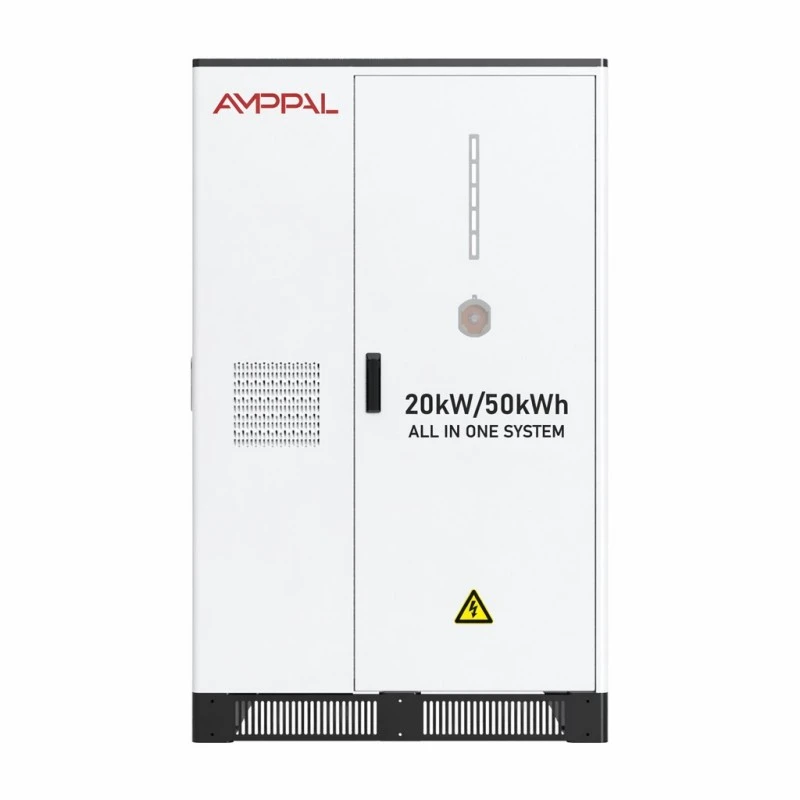

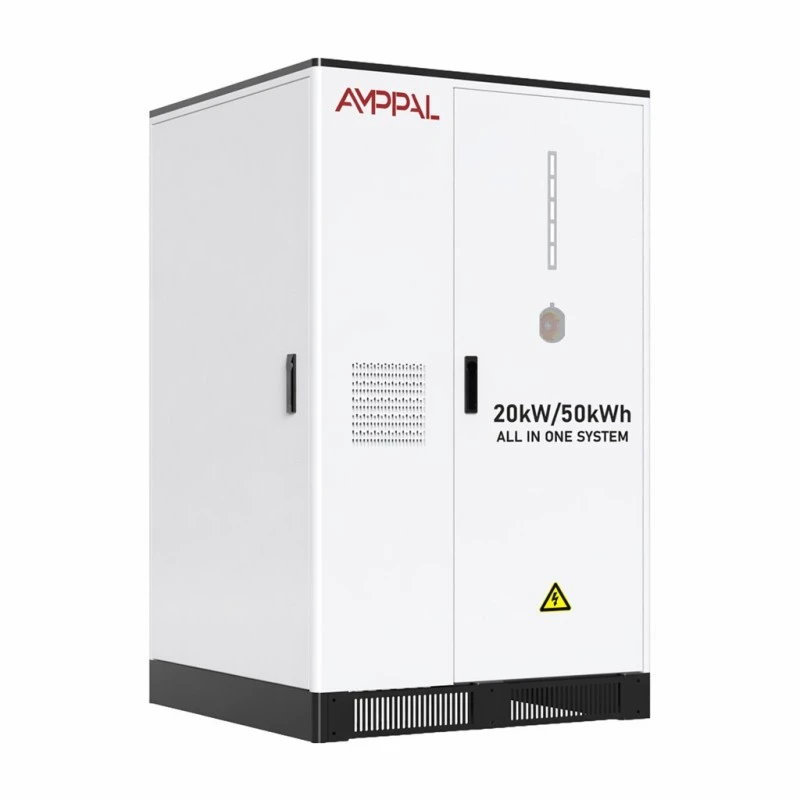

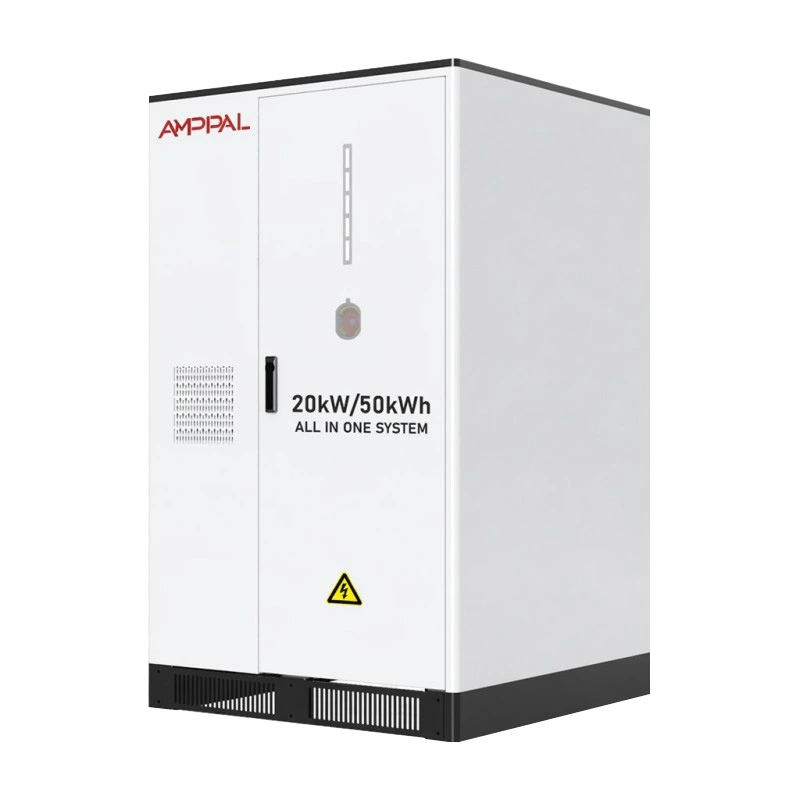

Mažos gamyklos, kuriose ant stogo gaminama saulės energija ir popietės gamybos pikas: 20 kW/51,2 kWh modelis padengia 20 kW paklausos šuolį maždaug dvi su puse valandos.

Viešbučiai ir svečių namai, kuriuose veikia oro kondicionavimas pagal naudojimo laiko tarifą: įkraunama per naktį, išleidžiama per vėsinimo langą.

Žemės ūkio perdirbimo aikštelės, kuriose tinklo kokybė su pertrūkiais – spinta veikia per įtampos kritimus vietiniame valdyme be išorinės EMS programinės įrangos.

Mažmeninės prekybos tinklai ir dirbtuvės, nuomojančios erdvę: vienai spintelei nereikia specialios baterijų patalpos, tereikia plokščio betono padėklo ir kabelio prieigos.

EV priekinės aikštelės su nedidelėmis įkrovimo apkrovomis: 2–4 lėtus įkroviklius atjunkite nuo silpno tinklo ryšio neatnaujindami transformatoriaus.

Kaip hibridinė topologija veikia per dieną

Ryte MPPT sekimo įrenginiai saulės energiją pirmiausia tiekia į pastato apkrovą. Perteklius patenka į akumuliatorių, kol pasiekia užprogramuotas SOC lubas, paprastai 90–100%, priklausomai nuo jūsų tarifų plano.

Kai apkrova viršija saulės ir akumuliatoriaus energiją, tinklelis sklandžiai padengia likutį – vienas konversijos etapas, o ne dvi dėžės, besiderančios per autobusą.

Naktį akumuliatorius išsikrauna piko tarifų valandomis, o EMS pasilieka grindų SOC tinklo atsarginei kopijai. Kadangi vietinis valdiklis palaiko tvarkaraštį, nutrūkęs interneto ryšys nesustabdo perjungimo logikos – jis tiesiog sustabdo nuotolinį prietaisų skydelį.

Kas yra saugos faile

Priešgaisrinė apsauga yra aerozolis PACK lygyje ir aerozolis vėl spintelės lygyje – du nepriklausomi etapai, nukreipti į dvi skirtingas vietas, kuriose gali prasidėti šiluminis įvykis.

LFP 3.2V/100Ah elementai pakuotės lygiu turi CE ir RoHS, o visa įranga pristatoma kartu su UN38.3 ir MSDS dokumentais, skirtais muitinei ir draudimui.

Sumanus oro aušinimas išlaiko penkis paketus siauroje temperatūros diapazone; ventiliatoriaus kreivė seka kameros temperatūrą, o ne veikia visu greičiu visą dieną.

IP54 korpusas tinka lauko baldakimu ir uždengtoms augalų patalpoms; elektros lizdas yra atskirtas nuo akumuliatoriaus skyriaus korpuso viduje.

Ciklo trukmė nurodoma > 6000 kartų esant 0,5 C ir 25 ° C temperatūrai, su mažiausiai 80 % energijos sulaikymu – vienas pilnas ciklas per darbo dieną yra maždaug dvidešimt metų, kol pasiekiama slenkstis.

Aplinkos langas yra nuo 0 °C iki +50 °C, esant 0–95% santykiniam drėgnumui ir 2000 m aukštyje (nurodyta aukščiau); dauguma nešildomų augalų patalpų yra jos viduje.

Kaip pastatyta 850 kg sverianti spinta Yueqing mieste

1. Ląstelių paėmimas – gaunamų LFP elementų talpa ir vidinė varža imami partijomis prieš pradedant bet kokį paketo surinkimą.

2. Paketo surinkimas — 102,4 V/10,24 kWh paketai yra suvirinti, prijungti prie laidų ir patikrinta izoliacija, įmontavus BMS.

3. Spintelių gamyba – plieno lakštas pjaustomas CNC, lenkiamas ir suvirinamas, tada iš anksto apdorojamas ir padengiamas milteliniu būdu ta pačia linija, kuri naudojama įkrovimo produktams.

4. Inverterio integravimas – PV pakopa, akumuliatoriaus nuolatinės srovės pakopa ir kintamosios srovės gnybtai su vietiniu valdikliu sujungti į vieną magistralę.

5. Priešgaisrinė ir šiluminė įranga – sumontuoti aerozolių generatoriai, ortakiai ir temperatūros jutikliai, bei jų veikimas patikrintas.

6. Eksploatacijos pradžia – kiekviena spinta visiškai įkraunama ir iškraunama 0,5 C temperatūroje, užregistravus paketo lygio įtampą ir temperatūrą.

7. Tinklelio modeliavimas – prieš išleidžiant tinklelio ir išjungties tinklo perėjimai tikrinami pagal programuojamą kintamosios srovės šaltinį.

8. Įpakavimas — spinta prisukama varžtais prie sustiprinto padėklo su smūgio indikatoriais, apvyniojama ir paruošiama konteinerių pakrovimui.

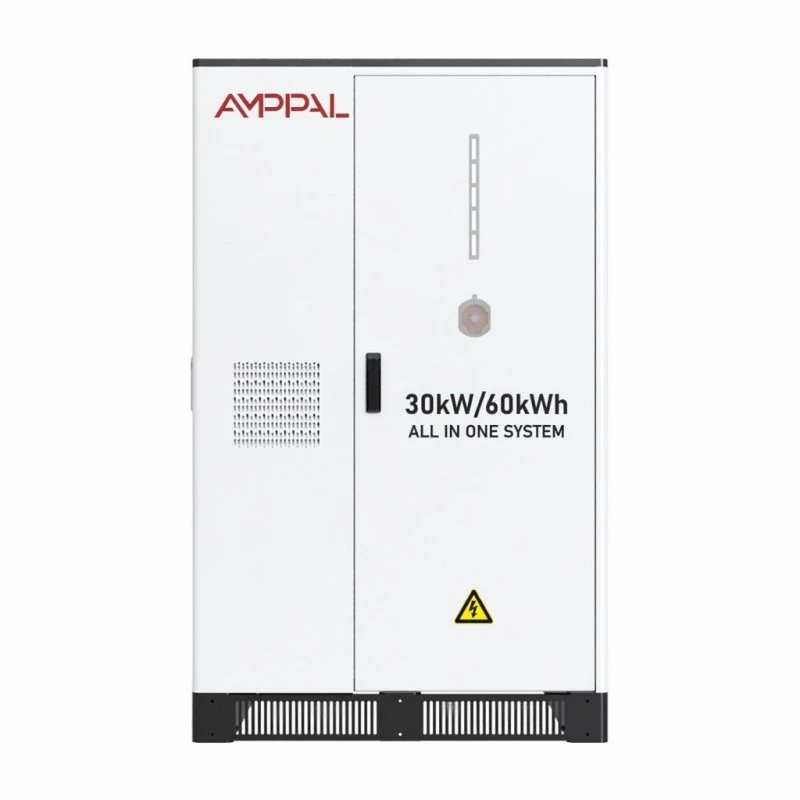

Pasirinkimas tarp 20, 30 ir 50 kW

Suderinkite modelį pagal blogiausio atvejo importą, o ne savo vidurkį. Išmatuokite pusvalandžio poreikį, nuo kurio priklauso jūsų sąskaita: 20 kW modelio akumuliatoriaus apkrova yra iki 20 kW, 30 kW modelio – 30 kW, o 50 kW modelio – 50 kW. Energija seka: atitinkamai 51,2, 61,44 ir 107 kWh.

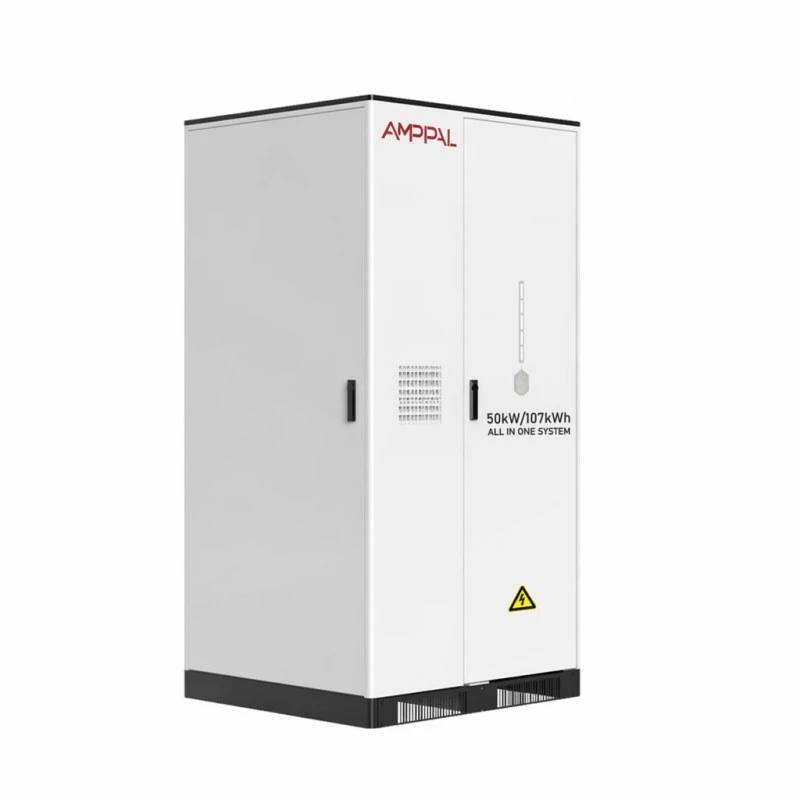

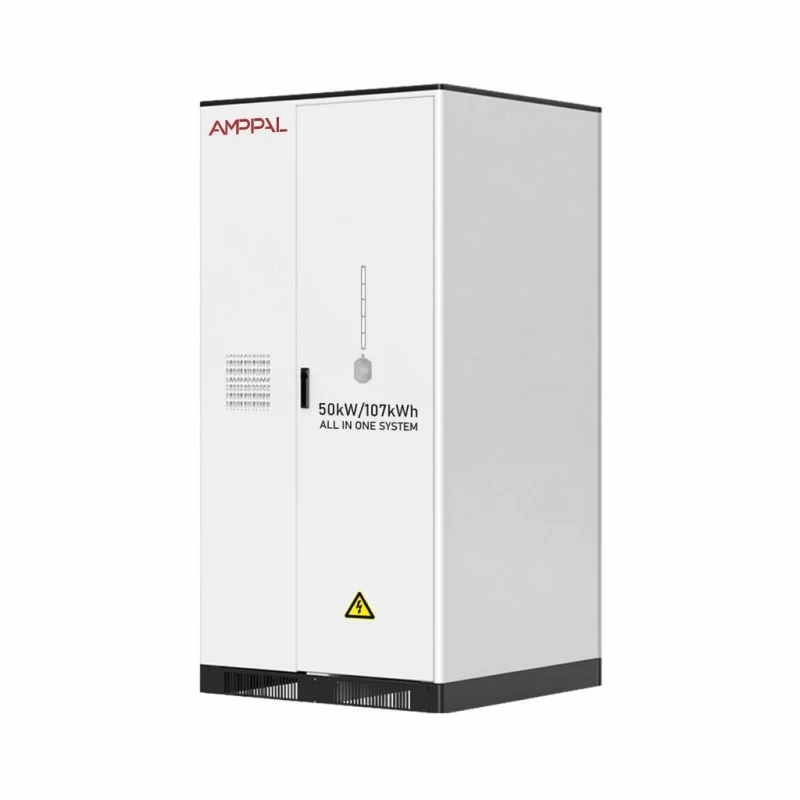

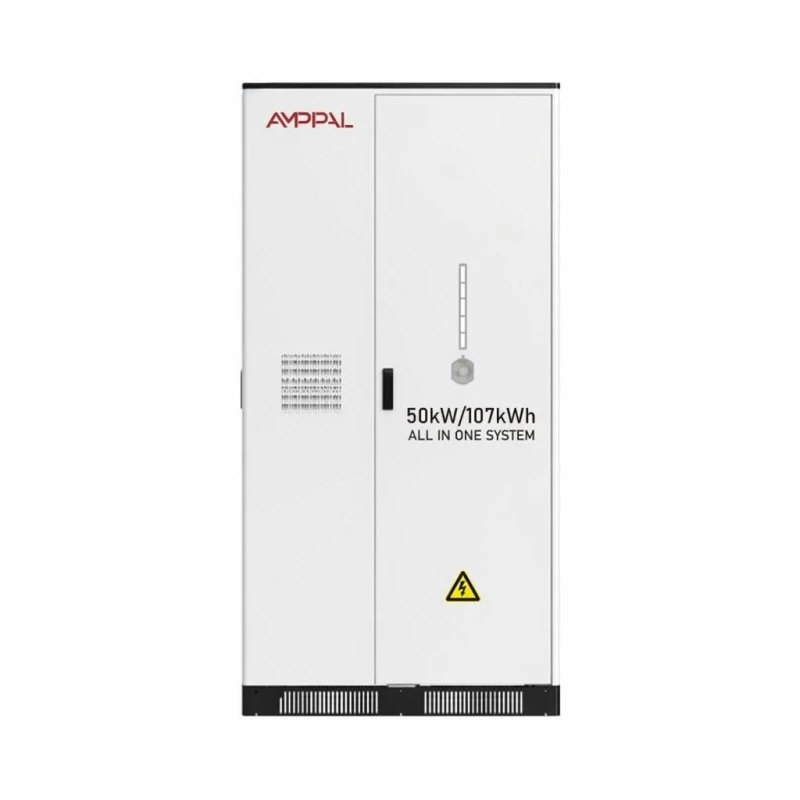

50 kW galios spinta fiziškai skiriasi – 1100*1205*2200 mm ir 1200 kg, palyginti su 1000*1106*1640 mm ir 850 kg mažesnių dviejų – todėl prieš imdamiesi patikrinkite savo durų plotį, grindų apkrovą ir prieigą prie krano.

Jei jūsų svetainėje nėra tinklelio importavimo problemų ir nėra naudojimo laiko skirtumo, tikėtina, kad ši spintelė netinkamai išleista. Tai atsiperka per savarankišką vartojimą ir tarifų perkėlimą; be jų akumuliatorius yra paliktas turtas. Mes jums tai pasakysime prieš priimdami užsakymą.

Tiekėjų kainų palyginimas

Paklauskite, ar nurodytas efektyvumas yra sistemos lygio, ar tik keitiklio. Mūsų didžiausias yra 97 %, matuojant prie spintos ribos, įskaitant pagalbines apkrovas.

Paklauskite, ar priešgaisrinė apsauga taikoma ir pakuotės, ir spintelės lygiui – kaina su spintelės aerozoliu palieka tik neapsaugotas pakuotes.

Paklauskite, kas yra MPPT įvesties lubos; „20 kW hibridas“, kuris priima tik 15 kW PV, verčia vėliau nusipirkti antrą keitiklį.

Paklauskite apie EMS: ar vietinis valdiklis gali veikti be debesies? Mūsų, o tai svarbu rinkose, kuriose jungiamasis ryšys yra silpnas.

Komercinės sąlygos: 25-35 darbo dienos standartiniams modeliams, penkerių metų garantija visai spintelei, vieno vieneto MOQ įvertinimo užsakymams.

Vienetinės spintelės siuntimas

20kW ir 30kW modeliai yra 1000*1106*1640mm ir sveria 850-950kg; 50 kW modelis yra 1100 * 1205 * 2200 mm esant 1200 kg. Kiekvienas pristatomas ant sustiprinto plieno padėklo su šakinių krautuvų kišenėmis, paruoštas sunkvežimiui su galine kėlimo vieta paskirties vietoje.

Vienas vienetas užima maždaug trečdalį 20 pėdų konteinerio; dvi patogiai priglunda su įtvaru. Kadangi akumuliatorius yra sumontuotas, siunta priskiriama UN3480 pavojingų krovinių kategorijai – ruošiame UN38.3 ataskaitą ir MSDS, o pavojingų krovinių rezervavimui uoste turėtumėte skirti maždaug vieną papildomą savaitę.

Standartinės sąlygos yra FOB Ningbo arba Šanchajus, CIF galima užsisakyti. Vieno vieneto krovinių gabenimui oro transportu dėl svorio ir akumuliatoriaus klasės tai neekonomiška; jūra arba sausuma krovinių gabenimas yra praktinis maršrutas.

Garantija, gedimas ir pakuotės keitimas

Penkerių metų garantija visam korpusui – paketams, keitiklio pakopai, šiluminiams ventiliatoriams ir vietiniam valdikliui – ne tik akumuliatoriui.

Garantuojama, kad per pirmuosius penkerius metus talpa išlaikys bent 80 % vardinės energijos, esant normaliam 0,5 °C ciklui; degradacijai, kurios viršija tai, taikomos tos pačios sąlygos.

Paketai yra keičiami moduliai: sugedęs paketas pakeičiamas valandomis negrąžinant visos spintos, o BMS automatiškai susibalansuoja paleidus iš naujo.

Kasmetinė priežiūra apima filtro valymą, gnybtų sukimo momento patikrinimą, ventiliatoriaus patikrinimą ir talpos patikros eigą; mūsų nuotolinė diagnostika pirmiausia gali pažymėti silpną paketą.

Atsarginės pakuotės ir valdymo plokštės laikomos sandėlyje ir pristatomos per 5-7 darbo dienas; pratęsta garantija iki aštuonerių ar dešimties metų įkainojama užsakymo metu.

Diegimo klaidos, kurias matome kartojasi

Neteisingai: darant prielaidą, kad 380 V išvestis tiesiogiai maitina vienfazę įrangą. Dešinėje: spintelė yra trifazė; padalinkite apkrovą tarp L1 / L2 / L3 ir laikykite neutralią prijungtą pagal vietinį kodą.

Neteisingai: montuokite ant medinių grindų arba plono lygintuvo. Dešinėje: 850–1200 kg svoriui reikia betoninės trinkelės arba sustiprintų grindų, pritaikytų taškinei apkrovai.

Neteisingai: vienoje sekimo priemonėje paleidžiamos mišrios orientacijos PV eilutės, tikimasi visos išvesties. Dešinėje: naudokite 4 krypčių MPPT konfigūraciją ir kiekvienam azimutui priskirkite savo sekiklį.

Neteisingai: akumuliatorius laikomas žemiau -20°C arba kraunamas aukštesnėje nei +50°C temperatūroje. Dešinėje: laikykitės laikymo temperatūros lango nuo -20°C iki +60°C ir 0-95% RH darbinės drėgmės.

Neteisinga: apatinio kabelio įvado įkasimas į vandenį arba šiukšles. Dešinėje: palikite cokolį laisvą – kintamosios srovės apatinis įėjimas (3L+N+PE) reiškia, kad riebokšlio sritis lieka prieinama.

Ką praneša montuotojai ir savininkai

Drabužių dirbtuvės Dakoje, Bangladeše, 2025 m. pradžioje pastatė 30 kW galios modelį už 40 kW galios stogo. Savininkas pranešė, kad dyzelinio generatoriaus darbo valandos sumažėjo nuo kasdienių iki kelių per mėnesį, o montuotojas pastebėjo, kad integruotas MPPT sutaupė savaitę nuo paleidimo, palyginti su atskira įranga, nors jie norėjo, kad „WiFi“ antena būtų ilgesnė jų metaliniame stoge.

Prekybos centro operatorius Sofijoje, Bulgarijoje, valdo 20 kW galios įrenginį pagal nakties ir dienos tarifų skirtumą. Jų objekto vadovas patvirtino, kad kabinetas moka už maždaug trečdalį mėnesinės elektros delta, ir pridūrė priekaištą: ventiliatorius girdisi gretimame parduotuvės kambaryje, todėl jie perkėlė jį į pakrovimo aikštelę.

Kasybos tiekimo depas Limoje, Peru, įsigijo 50 kW galios modelį atsarginiam naudojimui po pakartotinio tinklo pjovimo. Jų elektros inžinierius gyrė įjungimo / išjungimo tinklo perdavimo greitį, bet paprašė garsesnio vietinio pavojaus signalo – vien skydelio šviesos diodo buvo lengva nepastebėti per naktinę pamainą.

Dažnai užduodami klausimai

Kl.: Ar galima įkrauti tik iš saulės energijos be tinklo?

A: Taip, ne tinklo režimu; MPPT nukreipia PV į akumuliatorių ir apkrovą, o tinklelis yra tik atsarginis.

Kl .: Kiek stogo 20 kW modeliui?

A: Maždaug 4 kWp 20 m2 gero stogo, taigi 26 kW PV įvesties yra maždaug 130 m2 plokščių.

Kl.: Kas nutinka tinklo gedimo metu?

A: Spintelė automatiškai persijungia į išjungtą tinklo režimą; rezervinis SOC, kurį nustatėte EMS, apibrėžia pastato eksploatavimo trukmę.

Kl .: Kiek laiko trunka pakuotės?

A: Daugiau nei 6000 ciklų esant 0,5 °C ir 25 °C temperatūrai iki 80% išlaikymo – maždaug dvidešimt metų po vieną ciklą per darbo dieną, mažiau, jei dirbama stipriau.

K: Ar keitiklį galima keisti atskirai?

A: Taip, keitiklio pakopa ir paketai yra nepriklausomi moduliai, tinkami eksploatuoti negrąžinant spintelės į gamyklą.

K: Koks yra kelionės pirmyn ir atgal efektyvumas?

A: Maksimalus 97 % spintelės lygyje su 90 % išleidimo gyliu – 10 % DOD rezervas taip pat prailgina ciklo tarnavimo laiką.

Kl .: Ar mums reikia akumuliatoriaus kambario?

A: Nr. IP54 ir vidinis gaisro slopinimas leidžia montuoti gamykloje arba uždengtame lauke ant betoninio pagrindo.

K: Koks yra pristatymo laikas?

A: 25-35 darbo dienos standartiniams 20/30/50 kW modeliams; pritaikytos įtampos prideda laiko.
