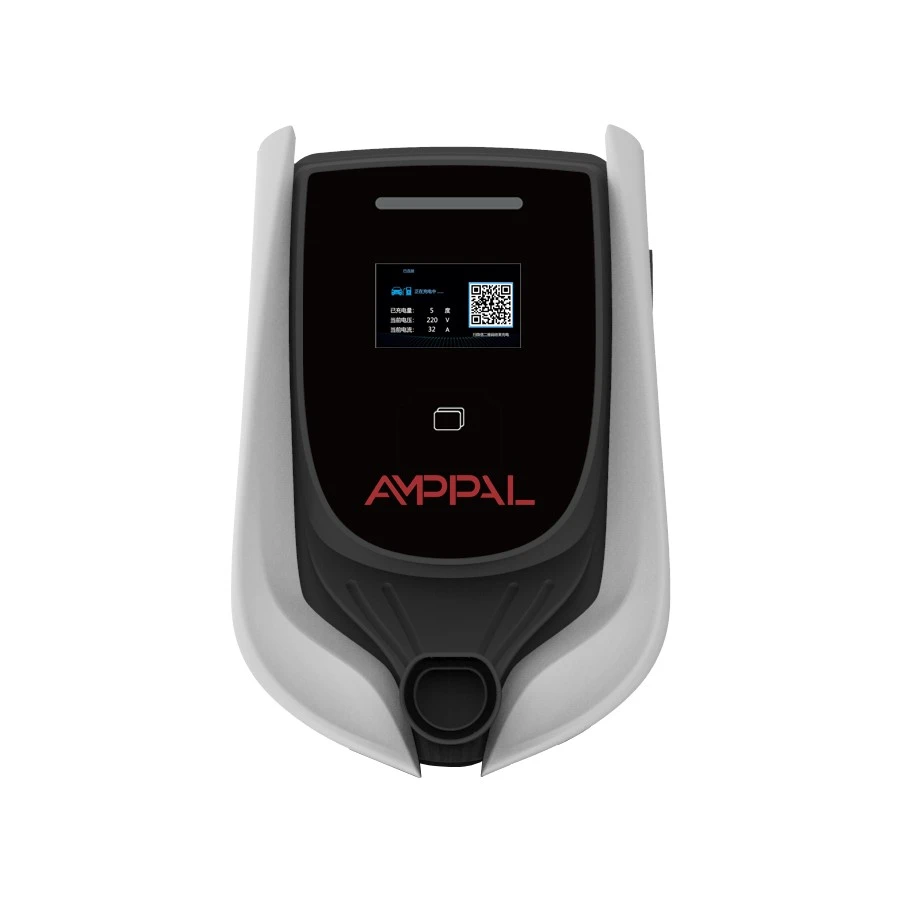

Daugelis gyvenamųjų ir nedidelės apimties komercinių vietovių susiduria su fiziniais apribojimais diegiant EV įkrovimo įrangą. Tradiciniams ant sienos montuojamiems EV įkrovikliams dažnai reikia didelės sieninės nekilnojamojo turto, todėl jie nepraktiški senesnių butų rūsiuose, siaurose automobilių stovėjimo aikštelėse ir kompaktiškose biurų stovėjimo aikštelėse.3,5 kW kompaktiškas Wallbox AC EV įkroviklis, skirtas įkrauti namuose ir biureatneša nedidelį pėdsaką, tuo pačiu išlaikant visišką 3 režimo saugos atitiktį, atveriant įkrovimo galimybes tose vietose, kurių standartinio dydžio sieninėms dėžėms negalima. Šiame straipsnyje aprašomi kompaktiškos kintamosios srovės dėžutės aparatūros fiziniai pranašumai, inžinerinis dizainas, tinkama įrengimo aplinka, kokybės patvirtinimo procesai ir atsiliepimai apie realų diegimą.
Šiame puslapyje – spustelėkite nuorodas, kad pereitumėte į skyrių
1. Pagrindinės fizinės itin kompaktiškos sieninės dėžutės formos pranašumai2. Kompaktiško įrenginio vidus: aparatinė įranga ir šiluminė inžinerija
3. Idealios ir neidealios diegimo vietos
4. Testavimo ir gamybos darbo eiga
5. Realaus pasaulio diegimo stebėjimai iš pasaulinių įrenginių
6. Praktinės montavimo gairės, kaip išvengti įprastų klaidų
7. Dažnai užduodami klausimai
1. Pagrindinės fizinės itin kompaktiškos sieninės dėžutės formos pranašumai
Dauguma standartinių kintamosios srovės sienoje montuojamų EV įkroviklių užima daug vietos sienoje ir nemažą gylį nuo sienos paviršiaus. Daugeliui senesnių daugiabučių pastatų, rūsio automobilių stovėjimo aikštelių, siaurų biurų parkavimo zonų ir poilsio kotedžų vietos sienoje tampa tvirta kliūtimi papildyti elektromobilio įkrovimo galimybę. Įrenginys, kurio išoriniai matmenys yra tik 150 × 150 × 65 mm, iš esmės pakeičia įrengimo apribojimus šiose vietose.
Mažas įrenginio gylis sukuria keletą praktinių pranašumų vietoje. Jis labai mažai išsikiša į išorę, todėl netrukdys pėsčiųjų eismui siauruose koridoriuose ar rūsio laiptinės aikštelėse. Rangovai dokumentais patvirtino sėkmingus įrengimus, kai ši kompaktiška techninė įranga telpa esamose metalinėse paskirstymo spintose, todėl nebereikia naujų mūro darbų arba išorinių korpusų.
Mažas vieno kilogramo svoris palengvina montavimo darbus. Vietoj tvirtų betoninių tvirtinimo taškų, jį galima saugiai pritvirtinti prie gipso kartono ar plytų paviršių naudojant standartinius keturių varžtų tvirtinimo elementus. Ši savybė leidžia lengvai perkelti vietą nuomojamose stovėjimo vietose, kur nuosavybės taisyklės draudžia nuolatinius sunkius įrenginius. Kabelių kanalų vedimas taip pat tampa švaresnis, kai kabelių įvesties taškai yra arti sienos plokštumos, kad būtų kuo mažiau atvirų laidų.
Net ir sumažinus pėdsaką,3,5 kW kompaktiškas Wallbox AC EV įkroviklis, skirtas įkrauti namuose ir biureišlaiko visas funkcijas „Mode3“ įkrovimo funkcionalumą, nepanaikindamas svarbiausių saugos valdiklių, esančių didesniuose sieninių dėžių modeliuose.
2. Kompaktiško įrenginio vidus: aparatinė įranga ir šiluminė inžinerija
Šis įkroviklis atitinka IEC61851-1:2017 Mode3 architektūrą. Jis neatlieka kintamosios srovės į nuolatinės srovės energijos konvertavimo; šią konversijos užduotį ir toliau atlieka prijungtoje elektrinėje transporto priemonėje įmontuotas keitiklis. Sieninėje dėžutėje pagrindinis dėmesys skiriamas saugaus įkrovimo seanso organizavimui: pilotinio signalo ryšiui, relės įjungimui, įžeminimo tęstinumo stebėjimui, gedimų aptikimui ir automatiniam seanso nutraukimui esant klaidų sąlygoms.
Pašalinus vidinę nuolatinės srovės maitinimo konvertavimo įrangą, korpusas gali smarkiai susitraukti. Nepaisant mažos apimties, šiluminis valdymas yra kruopščiai suprojektuotas. Visos apkrovos galios išsklaidymas išlieka nedidelis, o vidinė briaunota korpuso geometrija veikia kaip pasyvus šilumos išsklaidymo paviršius, todėl nereikia triukšmingų aušinimo ventiliatorių. Korpuso medžiaga yra UL94V-0 antipirenas termoplastikas, reikšmingas saugos elementas bendriems rūsiams ir uždaroms automobilių stovėjimo aikštelėms, kur gaisro rizika nusipelno prioriteto.
Apsaugos klasė IP54 užtikrina atsparumą dulkėms ir vandens purslams. Jis nėra skirtas nuolatiniam tiesioginiam horizontaliam lietui, bet patikimai susidoroja su purslais, garažo kondensacija ir retkarčiais valant žarnas. Grandinių plokštės yra padengtos konformia danga kaip standartinis gamyklinis apdorojimas, pagerinantis išgyvenamumą drėgnoje pakrantės garažo aplinkoje, kur drėgmė paprastai sumažina elektroninės įrangos naudojimo trukmę.
Pagrindinės įmontuotos apsaugos charakteristikos
- Nuolatinis Žemės tęstinumo stebėjimas prieš įkrovimo seansus ir jų metu
- Relė pagrįstas aparatinės įrangos išjungimas dėl gedimo sąlygų
- Konformali padengta plokštė, skirta naudoti drėgnoje aplinkoje
- UL94 V-0 antipirenas termoplastinis korpusas
- IP54 atsparumo dulkėms ir purslams įvertinimas
3. Idealios ir neidealios diegimo vietos
Dėl kompaktiškos formos šis įkroviklis nėra visuotinai tinkamas kiekvienam EV įkrovimo scenarijui. Jo veikimo ribų supratimas padeda nekilnojamojo turto valdytojams, montuotojams ir galutiniams naudotojams nusistatyti realius lūkesčius prieš įsigyjant techninę įrangą.
Vietos, kurios duoda didžiausią naudą, yra siauros privačios automobilių stovėjimo aikštelės rūsiuose senesniuose Europos ir Pietryčių Azijos daugiabučių kompleksuose, antriniai namai ir poilsio kotedžai, kuriuose veikia 16 amperų vienfazis maitinimo šaltinis, nuomojamos automobilių stovėjimo vietos, kurioms reikalinga lengvai nuimama įkrovimo įranga, garažo sienos, bendrai naudojamos kartu su katilais ir komunaline įranga, taip pat nedidelio masto operatoriai, norintys sumažėti bandomųjų pajėgumų diegimas. stotyse.
Scenarijai, kai ši aparatinė įranga netinka: transporto priemonės, kuriose tikimasi greito daugiafazio įkrovimo, patalpos, kurias maitina tik trifazis tinklas be tinkamos vienfazės 220 V kintamosios srovės grandinės, važiuojamosios dalies vietos, kuriose reikalingas greitas dienos įkrovimas, norint kasdien nuvažiuoti daug kilometrų. Tokiais atvejais tinkamesnės yra didesnės galios 7 kW, 11 kW arba 22 kW sieninės dėžutės parinktys.
Kai aikštelės elektros infrastruktūra atitinka jos reikalavimus,3,5 kW kompaktiškas Wallbox AC EV įkroviklis, skirtas įkrauti namuose ir biureužpildo dažnai nepastebimą įkrovimo nišą, kurioje fizinės erdvės yra mažiau nei neapdorotos įkrovimo galios.
4. Testavimo ir gamybos darbo eiga
Kokybės užtikrinimas yra esminis į saugą orientuotos elektromobilių įkrovimo įrangos komponentas. Kiekvienas padalinys vykdo struktūrizuotą gamybos ir patvirtinimo darbo eigą Zhejiang gamyklose.
Gamybos etapai prasideda automatizuotu SMT PCB surinkimu, po to dengiama konformine danga ir kietėja. Relė, jutiklis ir MCU komponentai montuojami į galinę termoplastinio korpuso pusę. Kabelių riebokšliai ir įkrovimo kabelis tinka tvirtinimo procedūroms, kontroliuojamoms sukimo momentu, kad būtų išvengta laisvo prijungimo rizikos. Kiekvienas užbaigtas aparatūros blokas atlieka automatinį funkcinį testavimą, naudojant modeliuojamas transporto priemonės apkrovos sąlygas esant 230 V maitinimo įtampai. Šimtas procentų pagamintų įrenginių praeina didelio potencialo dielektriko ir įžeminimo saugos patikrinimus. Po vizualinės apžiūros ir lazeriu išgraviruoto serijos numerio žymėjimo įrenginiai supakuoti su tvirtinimo įranga ir greito paleidimo dokumentacija. Prieš išsiunčiant padėklus, partijos mėginiai tikrinami per 24 valandas.
Be vieneto lygio gamybos bandymų, reprezentatyvūs mėginiai baigia nepriklausomą laboratorijos patvirtinimą: 96 valandų druskos purškimo korozijos bandymus ir 500 000 ciklų relės patvarumo bandymus. Įrenginyje atliekami išoriniai notifikuotosios įstaigos auditai, palaikantys CE, TUV ir CB sertifikavimo sritį EV įkrovimo produktų portfeliui. Šios daugiasluoksnės bandymo procedūros padeda sumažinti ankstyvo veikimo lauko gedimus tarptautiniams siuntoms įvairiose klimato zonose.
Logistika ir užsakymų lankstumas
Atskirų vienetų dėžutės matmenys yra kompaktiški – 210 × 210 × 120 mm, bruto svoris maždaug 1,6 kilogramo, todėl kurjerių siuntimas oro transportu yra ekonomiškas atsižvelgiant į mėginių kiekį. Jūrų krovinių gabenimo efektyvumas yra didelis: viename 20 pėdų konteineryje telpa maždaug 1200 vienetų, išdėstytų ant susitraukiančių padėklų. Yra OEM ir ODM tinkinimo parinktys, skirtos logotipo žymėjimui, kabelio ilgio reguliavimui ir jungties variantų pasirinkimui, pradedant nuo apimties užsakymo slenksčių. Standartinis atsargų konfigūracijų pristatymo laikas yra 15–20 darbo dienų, o pavyzdiniai užsakymai gali būti išsiųsti per 3–5 darbo dienas per oro kurjerį. Prekybos sąlygos palaiko EXW, FOB Ningbo / Šanchajus, CIF daugumoje paskirties teritorijų, o dokumentų paketai apima CE atitikties deklaraciją, bandymų ataskaitas, gamyklos patikros dokumentus, reikalingus atlikti muitinės formalumus.
5. Realaus pasaulio diegimo stebėjimai iš pasaulinių įrenginių
Iš nekilnojamojo turto valdytojų, elektromobilių pardavėjų ir privačių savininkų įvairiose šalyse surinkti atsiliepimai atskleidžia praktines įžvalgas, kad vien specifikacijų lapai negali būti perduodami.
Viena Varšuvoje įsikūrusi nekilnojamojo turto valdymo komanda devynioliktojo aštuntojo dešimtmečio daugiabučio namo rūsyje dislokavo šešis padalinius. Esami viso dydžio įkrovikliai fiziškai netilpo tarp saugiklių lentų ir rūsio laiptų. Kompaktiškas korpusas išsprendė erdvinį iššūkį. Vienintelis jų pastebėtas atsiliepimas buvo toks, kad 5 metrų kabelio nepakako tolimiausiai automobilių stovėjimo aikštelei, todėl kitos partijos užsakė 7 metrų kabelio variantą.
Penango automobilių pardavėjas šias kompaktiškas sienines dėžes naudoja kaip demonstracinę įrangą. Lankytojai gali greitai suprasti, kaip veikia mažos apimties įkrovimo aparatūra, vizualiai palyginę su kasdienių minkštų viršelių knygų matmenimis. Nedidelis stebėjimas realiame pasaulyje: ryškus LED būsenos žiedas sukuria šviesos taršą užtemdytuose salonuose; darbuotojai tiesiog užklijuoja juostą ant LED žiedo nakties valandoms, nes tai yra paprastas sprendimas.
Bavarijos kemperio savininkas įrengė vieną įrenginį sodo namelyje 16 amperų vienfazėje grandinėje. Jis ištvėrė vieną visą žiemos ciklą, įskaitant lietų ir minus aštuonių laipsnių šalną be gedimų. Montuotojo priminimai pabrėžia profesionalų elektriko paleidimą, nepaisant techninės įrangos tvirtumo.
Šios tikroviškos istorijos iliustruoja, kaip kompaktiška įkrovimo aparatinė įranga išsprendžia apčiuopiamas problemas, kurių negalima išspręsti naudojant didesnius sieninius dėžutes, net kai neapdorota įkrovimo galia išlieka nedidelė. Šioje vietoje verta paminėtiAMPPALtiekia gamyklinę įkrovimo įrangą daugiau nei keturiasdešimčiai pasaulinių rinkų.
6. Praktinės montavimo gairės, kaip išvengti įprastų klaidų
Netgi tvirta techninė įranga gali susidurti su sutrumpėjusiu tarnavimo laiku arba sumažės saugos rizika, jei atliekant montavimo darbus nepaisoma pagrindinių reikalavimų. Diegimo vietoje atsiranda keletas pasikartojančių montuotojo klaidų, kurias verta pabrėžti elektrikams ir projektų planuotojams.
Niekada neuždenkite galinės ventiliacijos erdvės: nemontuokite įrenginio tvirtai prie vientisos medinės plokštės. Palaikykite mažiausiai 30 mm tarpą viršuje ir apačioje, kad pasyvus šilumos išsklaidymas. IP54 įvertinimas apsaugo nuo drėgmės, nekompensuoja užblokuotų šilumos išmetimo takų.Kietasis laidas prie specialios 16 amperų grandinės su A arba B tipo 30 mA RCD apsauga. Nejunkite per buitinį lizdą ir adapterio sąranką; žemės tęstinumo stebėjimas tokioje konfigūracijoje neveiks tinkamai.
Įkrovimo seansų metu visiškai išvyniokite įkrovimo laidą. Tvirtai suvyniotas kabelis veikiant apkrovai sukuria šilumą ir gali sukelti šiluminio atjungimo įvykius.
Venkite montuoti ten, kur įrenginį nuolat lyja horizontalūs krituliai. IP54 apsaugo nuo purslų; nuolatinis stiprus horizontalus lietus gali apsunkinti tarpiklio sandarumą ilgalaikio poveikio metu. Paprasta stoginė arba stogelis labai prailgina eksploatavimo laiką, kai montuojama pusiau lauke.
Neleiskite transporto priemonės padangoms apvirsti įkrovimo pistoleto jungties. Naudokite komplekte esančią ginklo laikiklio įrangą, kad kontaktiniai kaiščiai būtų sausi, švarūs ir nepažeisti.
Įprastinė naudotojo priežiūra yra minimali: retkarčiais patikrinkite, ar kabelio apvalkalas neįpjautas, periodiškai priveržkite tvirtinimo prie sienos tvirtinimo detales, du kartus per metus nupūskite dulkes iš korpuso. Tokiose rinkose kaip Vokietija, Prancūzija ir JAE yra į pardavėją orientuotos pratęstos garantijos ir aptarnavimo vietoje sutarčių parinktys.
7. Dažnai užduodami klausimai
Ar šį įkroviklį galima prijungti tiesiai prie įprasto buitinio sieninio lizdo?
Ne. Tam reikia laidų prijungti prie tam skirtos 16 amperų grandinės, apsaugotos liekamosios srovės įtaisu. Kištukinio lizdo ir adapterio jungtis apeina svarbias saugos architektūroje įmontuotas įžeminimo tęstinumo stebėjimo funkcijas.
Kiek važiavimo atstumo šis įkroviklis gali padidinti per vieną įkrovimo valandą?
Maždaug 14–15 km atstumas per valandą 230 V veikimo sąlygomis. 30 kWh akumuliatoriaus blokas paprastai visiškai įkraunamas per maždaug 8,5 valandos nepertraukiamo įkrovimo.
Ar termoplastinis korpusas atitinka antipireno reikalavimus?
Taip, medžiagos specifikacija yra UL94V-0 klasės antipirenas termoplastikas, kuris yra svarbi saugos charakteristika uždarose bendrojo stovėjimo aikštelėse rūsyje.
Ar techninę įrangą galima montuoti lauke?
Tik tada, kai yra po stogu arba pastogės iškyša. IP54 įvertinimas yra atsparus purslams ir dulkėms, jis negali išlaikyti ilgalaikio horizontalaus vairavimo ir lietaus poveikio be pastogės virš galvos.
Kokius elektromobilių tipus gali palaikyti ši sieninė dėžė?
Visos su kintamosios srovės režimu suderinamos elektrinės transporto priemonės, užsakymo metu suderinkite jungties techninės įrangos variantą (1 tipas / 2 tipas / GB/T) su regioninės rinkos transporto priemonių standartais.
Kodėl vardinė srovė ribojama iki 16A, o ne didesnė kaip 32A?
150 × 150 × 65 mm korpuso šiluminis biudžetas optimizuotas 16 amperų nuolatiniam darbui. Jei reikia didesnės srovės, 7 kW atitikimo formos koeficiento variantas atitinka 32 amperų scenarijus.
Ar įrenginys gali būti pašalintas ir vėl sumontuotas kitoje nuomos vietoje?
Taip. Keturi tvirtinimo varžtai pritvirtina įrenginį prie sienos, taip pat standartinis 16 amperų laidinis išvadas. Kvalifikuotas elektrikas perkraustymo darbus atlieka maždaug per 20 minučių.
Mažos formos kintamosios srovės sieninės dėžutės užpildo svarbų, dažnai nepastebimą įkrovimo segmentą. Daugelis statybviečių yra puikiai elektra paruoštos EV įkrovimui, tačiau fiziniai sienų erdvės apribojimai neleidžia įdiegti įprasto dydžio techninės įrangos. Kompaktiška įkrovimo įranga atrakina EV įkrovimo prieigą butuose, antriniuose namuose, nuomojamose automobilių stovėjimo aikštelėse ir nedideliuose biuruose, kur didesnės sieninės dėžės tiesiog fiziškai netelpa. Net esant vidutinei galiai, kai stovėjimas ilgas (naktis, visą darbo dieną), 3,5 kW užtikrina praktiškus įkraunamų hibridinių ir vidutinės talpos akumuliatorinių elektrinių transporto priemonių įkrovimo rezultatus.
Vertinant įkrovimo įrangą ribotoje erdvėje, fizinių matmenų subalansavimas, saugos laikymasis, išgyvenamumas realiame klimato sąlygomis ir montuotojui patogus mechaninis dizainas yra tokie pat svarbūs kaip ir neapdorotos galios įvertinimas.3,5 kW kompaktiškas Wallbox AC EV įkroviklis, skirtas įkrauti namuose ir biuresujungia visus tuos elementus į vieną mažą korpusą.
