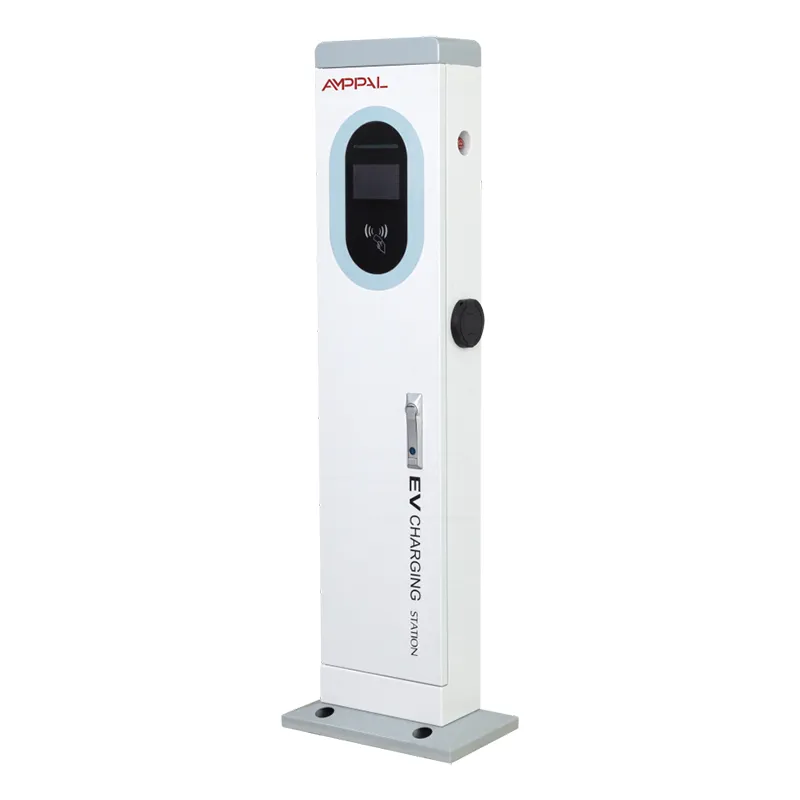

22 kW komercinės kintamosios srovės elektromobilių įkrovimo stoties bokštas, skirtas mažmeninei prekybai ir viešosioms automobilių stovėjimo aikštelėms

Įkroviklis, kuris taip pat surenka pinigus

Įkrovimo stotelė, kuri negali paimti pinigų iš svetimų žmonių, yra išlaidos, o ne verslas. AMPPAL 22kW komercinės kintamosios srovės EV įkrovimo stoties bokštas, skirtas mažmeninei ir viešajai automobilių stovėjimo aikštelei (AF-AC-22kW bokštas) buvo sukurtas pagal šį sakinį: du 11 kW kintamosios srovės pistoletai 410 x 240 x 1400 mm stulpelyje, 5 colių spalvotas jutiklinis ekranas ir trys mokėjimo būdai, įmontuoti pačiame įrenginyje.

Vairuotojai bakstelėja kreditinę kortelę, nariai mojuoja RFID kortele, o paprasti vartotojai nuskaito QR kodą naudodami operatoriaus APP. Nėra palydovo, nėra būdelės, nėra kasos – bokštas atidaro seansą, išmatuoja energiją, nustato tinkamą kainą ir išduoda kvitą.

Dėl šios savitarnos kilpos 24 valandas per parą veikianti svetainė yra prieinama. Techninė įranga kainuoja tiek pat, kiek ir bet kuris kitas bokštas; skirtumas tas, kad ši pati uždaro pajamų ratą.

Trys mokėjimo būdai, vienas verslo atvejis

Kreditinių kortelių terminalas – bekontaktis čiaupas, skirtas Visa, Mastercard ir vietinėms schemoms; numatytasis lūkestis Europos svetainėse.

RFID kortelių skaitytuvas – išduokite korteles viešbučio svečiams, įmonių vairuotojams ar uždaros bendruomenės gyventojams už jūsų nustatytą kainą.

APP nuskaitymas įkrovimui – QR ekrane, mokėjimas iš telefono, kortelės rankoje nėra; tinka paprastiems ir tarptinklinio ryšio vartotojams.

Kainodara pagal metodą – nariams taikomas mažesnis mokestis nei įėjimas; užpakalinė programa taiko tarifą pagal autentifikavimo tipą.

Kvitas ekrane ir el. paštu – 5 colių ekrane rodoma kWh, kaina ir QR kvitas, kuris apsaugo nuo smulkių ginčų.

Atsiskaitymų seka – kiekviena sesija susieja mokėjimo įrašą su OCPP apmokestinimo įrašu, todėl suderinimas tampa atsisiuntimu, o ne medžiokle.

Techninės specifikacijos

Svetainės, kurioms reikalingas neprižiūrimas mokėjimas

Viešbučių ir kurortų automobilių stovėjimo aikštelėse svečiai apmokestinami po vidurnakčio, o prie vartų nėra naktinio personalo.

Oro uosto ir stoties automobilių stovėjimo aikštelė veikia nuotoliniu būdu, kur kasos kabina kainuoja daugiau nei įkroviklis.

Automobilių parko depai, naudojant vieną RFID kortelę vienai transporto priemonei arba vienam vairuotojui.

Mažmeninės prekybos aikštelės ir restoranų automobilių stovėjimo aikštelės, kuriose klientai moka apsipirkdami, nestovėdami eilėse prie prekystalio.

Viešos gatvių įlankos miestuose, kurie nori įkrauti nestatydami biuro, kuriame dirba žmonės.

Nuo kortelės palietimo iki atsiskaitymo: mokėjimo srautas

Vairuotojas prijungiamas, tada 5 colių ekrane pateikiami trys mokėjimo būdai. Su kortele bakstelėjimas trunka kelias sekundes; naudojant RFID, skaitytuvas identifikuoja kortelę ir taiko tos kortelės tarifą; naudojant APP, QR atveria operatoriaus puslapį nuotoliniam paleidimui ir sustabdymui.

Bokštas palaiko seansą vietoje, net jei tinklas sutrinka – įkrovimas tęsiamas, o įrašų eilės, skirtos įkelti, kai ryšys grįžta. Tai svarbu svetainėse, kuriose 4G aprėptis yra tinkama, bet ne tobula.

Pinigai juda per jūsų prekybininko sąskaitą, o ne per mus. Bokštas perduoda operaciją pirkėjui, tada seanso įrašas perkeliamas į operatoriaus prietaisų skydelį, kur kaina už kWh, seanso sumos ir apmokestinimo taškų ataskaitos pateikiamos mėnesiniam derinimui.

Atitiktis, kurią užtikrina mokėjimų įkrovikliai

Atitiktis priklauso nuo žemos įtampos ir EMC direktyvų, o CE failas išlaikomas kiekvienai diapazono serijai.

Mokėjimo terminalas yra sertifikuotas modulis; kortelės duomenis tvarko terminalas ir jie niekada nesaugomi bokšte.

IP54 korpusas, patvirtintas laboratorijoje ir trečiųjų šalių bandymais – kortelių skaitytuvas ir ekranas atlaiko lietų ir dulkes.

96 valandų trukmės aptvaro apdailos druskos purškimo bandymas, standartinis pakrantės vietoms.

Veikimo testai nuo -20C iki +50C, įskaitant kortelių nuskaitymą šaltu oru.

Be paties įrenginio, gamykla turi CCC, TUV, UL ir CB taikymo sritį; prie kiekvieno serijos numerio pridedama atskira ataskaita.

Montavimo linija už 22 kW bokšto

Kolonos plienas gaminamas viduje – pjovimas lazeriu ir CNC perforavimas iki 410 x 240 sekcijų.

TRUMPF presiniai stabdžiai sudaro koloną; FANUC robotai jį suvirina.

Dengiama milteliniu būdu, partijos mėginiai siunčiami druskos purškimo bandymui.

Kintamosios srovės linija tinka valdymo blokui, kontaktoriui, ekranui, kortelių skaitytuvui ir abiem 11 kW pistoletams.

IP54 sandarumas patikrintas prie ekrano dangtelio, kortelių skaitytuvo dangtelio ir kabelių įvadų.

Kiekviename bokšte atliekamas dviejų ginklų apkrovos bandymas ir tiesioginis mokėjimo terminalo bandymas su bandymo kortelėmis.

Galutinis QC atitinka bandymo ataskaitos ir CE failo serijos numerį prieš išleidžiant įrenginį.

Pristatymo laikas 15-20 darbo dienų nuo patvirtinimo; mokėjimo prekės ženklas taikomas prieš pakuojant.

Kuris mokėjimų derinys tinka jūsų rinkai?

Jei parduodate į Europą – Vokietiją, Prancūziją, Olandiją – kortelė turi būti ant įrenginio, taškas. Europos vairuotojai tikisi bekontakčio mokėjimo taip, kaip tikisi prie stovėjimo automato, o mes sukonfigūruojame terminalą jūsų pirkėjui prieš išsiunčiant.

Jei parduodate viešbučiams, biurams ar uždaroms bendruomenėms, RFID užsidirba pasilikimą: viena kortelė kiekvienam svečiui ar darbuotojui, jūsų kontroliuojamas tarifas ir jokie kortelės mokesčiai už kiekvieną seansą. APP yra pigiausias bėgimo maršrutas ir geriausiai tinka jaunesniems atsitiktiniams naudotojams – ji suteikia tiesioginį reklamos kanalą.

Kas neturėtų pirkti šio bokšto: svetainė, kurioje darbuotojai visada mokės už nemokamus užsiėmimus. Jei niekas nemoka, atsiskaitymo įranga kainuoja, kurios jums nereikia – užsisakykite tą patį bokštą be terminalo arba paprastesnį įrenginį. Ir jei jūsų rinka yra tik grynieji pinigai, šis produktas jums netinka.

Kodėl mokėjimui paruošti bokštai iš mūsų gamyklos pristatomi greičiau

„Zhejiang Anfu New Energy Technology Co., Ltd.“ kintamosios srovės ir nuolatinės srovės kintamosios srovės ir nuolatinės srovės valdo atskirose Yueqing linijose, todėl mokėjimo modeliai niekada neatsilieka nuo kitų produktų tipų.

Mokėjimo moduliai konfigūruojami ir testuojami įmonės viduje; bokštas atvyksta su terminalu, paruoštu jūsų pirkėjo nustatymams.

Sertifikavimo failus (CE, CCC, TUV, UL, CB) galima siųsti mokėjimo teikėjams ir komunalinėms įmonėms, kurios to prašo.

Iki 2024 m. daugiau nei 40 šalių bus pristatyta daugiau nei 1 000 000 vienetų, o bokštai, kuriuose galima mokėti, jau veikia ES ir Persijos įlankoje.

OEM ir ODM – jūsų logotipas ant ekrano įkrovos, kortelės dizainas, pakuotė; MOQ aptariamas pagal projektą.

Bokštas su mokėjimu į jūsų uostą

Bokštai paliekami vertikaliose medinėse dėžėse su vidiniu tvirtinimu aplink ekraną ir kortelių skaitytuvą. Inkaro varžtai, gręžimo šablonas ir tvirtinimo detalės pristatomos toje pačioje dėžėje, todėl montuotojai gali pradėti bokšto atvykimo dieną.

1400 mm ilgis reguliuoja konteinerių pakrovimą: dėžės guli plokščios ir sukraunamos, paprastai 60–80 vienetų 20 pėdų konteineryje, priklausomai nuo dėžės matmenų. Prieš užsakant, patvirtiname tikslų skaičių ir krovinio kiekį vienoje dėžėje.

Siuntimas paprastai yra FOB Ningbo arba Šanchajus; Galima susitarti EXW ir CIF. Pakuotėje yra sąskaita faktūra, pakavimo sąrašas, važtaraštis ir CE sertifikato kopija – paruošti per 15-20 darbo dienų.

Ką apima 2 metų garantija mokėjimo vienetui

2 metų garantija bokštui, ekranui, kortelių skaitytuvui ir RFID moduliui, apimanti medžiagų ir gamybos defektus.

Sukaupti atsarginiai kortelių skaitytuvai ir ekranai – mokėjimo kelias yra pirmas dalykas, kurį reikia apsaugoti pajamų vienete.

Nuotolinė diagnostika per 4G arba Ethernet, įskaitant mokėjimo terminalo būsenos patikras.

Nurodymai operatoriams: laikykite kortelių skaitytuvo veidą švarų ir kas savaitę atlikite bandomąją operaciją.

Vartotojo vadovas, tarifų konfigūracijos vadovas ir OCPP sąrankos vadovas pateikiami su kiekvienu įrenginiu.

Mokėjimas ir svetainės klaidos, kainuojančios jums pajamų

Neteisinga: vienos prekybininko paskyros naudojimas bokštams trijose šalyse. Teisingai: nustatykite vietinius pirkėjus pagal rinką – kortelių schemos atmeta operacijas su užsienio vėliava dažniau, nei manote.

Negerai: kaina slepiama iki įkrovimo. Dešinėje: rodykite tarifą 5 colių ekrane prieš prasidedant seansui – netikėta kainodara yra pagrindinė mokėjimų grąžinimo priežastis.

Neteisinga: pasikliauti „Wi-Fi“ ryšiu viešoje svetainėje. Teisingai: įdėkite 4G SIM kortelę, kad mokėjimas veiktų, kai pastato tinklas neveikia.

Negerai: leisti RFID kortelių sąrašui augti be galiojimo datos. Teisingai: nustatykite kortelės galiojimo laiką, kad buvę darbuotojai ir buvę svečiai nustotų apmokestinti jūsų sąskaitą.

Negerai: niekada nesuderinama sesijų su mokėjimais. Dešinėje: kas mėnesį paimkite OCPP seanso žurnalą ir mokėjimo ataskaitą ir suderinkite juos prieš gaunant pirkėjo ataskaitą.

Ką operatoriai sako apie mokėjimo kortele svetainių valdymą

2025 m. pradžioje Vokietijos kepyklų tinklo savininkas kiekvienoje iš dviejų parduotuvių automobilių stovėjimo aikštelės pastatė po 22 kW bokštą. Jo klientai baksteli kortelę, kol duona maišoma. Jo pastaba: pirmas grąžinimas atėjo per mėnesį – vairuotojas, kuris kainą pamatė tik prijungęs. Dabar tarifas stovi tuščiosios eigos ekrane, ir problema liovėsi.

Rumunijos viešbučių grupė keturiose vietose naudoja RFID korteles nuolatiniams svečiams ir korteles, skirtas įeiti. Vadovo reziumė po devynių mėnesių: bokštas surenka tai, ką registratūra rinkdavo rankomis. Jo kaltė yra terminalo aukštis – aukšti vairuotojai šiek tiek lenkia, o tai jis vadina pirmuoju nusiskundimu.

Kuveito svetainės operatorius nupirko dešimt bokštų, skirtų mišriai mažmeninei ir gyvenamajai plėtrai, taikant skirtingus tarifus kortelių grupei ir APP vartotojo lygiui. Jo atsiliepimas: susitaikymas, kuris anksčiau trukdavo dieną, dabar užtrunka valandą, o atsarginis 4G ryšys jį išgelbėjo du kartus, kai sugedo prekybos centro „WiFi“.

Mokėjimo ir atsiskaitymo klausimai, atsakyti

Kl.: Kokias kreditines korteles priima terminalas?

A: bekontaktės „Visa“, „Mastercard“ ir pagrindinės vietinės schemos; prieš išsiunčiant sukonfigūruojame terminalą jūsų pirkėjui.

Kl.: Ar galiu naudoti turimas viešbučio ar įmonės korteles RFID?

A: Skaitytuvas palaiko standartinius RFID kortelių formatus, o kortelės užprogramuojamos per vidinę programą su jūsų nustatytomis galiojimo datomis.

Kl .: Kas atsitiks, jei mokėjimo kortele metu tinklas nutrūksta?

A: Seansas tęsiasi ir įrašymo eilės yra lokaliai; mokėjimas baigiamas, kai ryšys grįžta.

Kl.: Kas turi prekybininko sąskaitą?

A: Jūs darote. Mes teikiame terminalo ir užpakalinės sistemos integraciją, tačiau pinigai teka per jūsų pirkėją, o ne per mus.

Kl.: Ar viena APP paskyra gali mokėti už abu ginklus?

A: Taip – ​​abu ginklai priklauso vienam įrenginiui, todėl viena APP paskyra gali paleisti ir sustabdyti bet kurį skyrių.

Kl.: Ar mokėjimo terminalas suderinamas su PCI?

A: Terminalo modulis yra sertifikuotas PCI, o kortelės duomenys niekada neliečia bokšto saugyklos ar mūsų serverių.

Kl .: Ar galiu taikyti skirtingas kainas pagal mokėjimo būdą?

A: Taip – ​​užpakalinėje sistemoje tarifai priskiriami kiekvienam autentifikavimo tipui, todėl RFID nariai, APP vartotojai ir kortelių naudotojai gali turėti savo tarifą.

Kl .: Kaip suderinti pinigus?

A: Ištraukite OCPP seanso žurnalą ir mokėjimo ataskaitą kas mėnesį ir suderinkite juos; prietaisų skydelyje pateikiami abu kiekvienam įrenginiui.
