44kW Slim Tower dviejų prievadų kintamosios srovės elektromobilių įkroviklis komercinėms automobilių stovėjimo aikštelėms

44 kW klausimas yra skydinis klausimas

Dauguma dviejų ginklų kintamosios srovės įkroviklių sugenda popieriuje anksčiau, nei sugenda lauke. Gedimas nėra įkroviklis; tai pirmasis elektriko klausimas: ką turi duoti skydas?

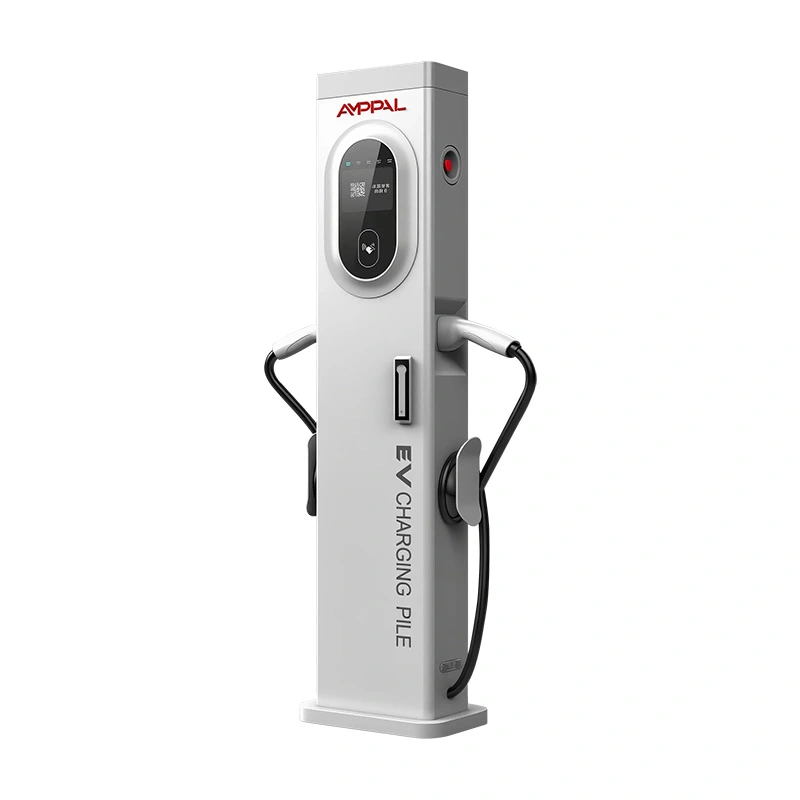

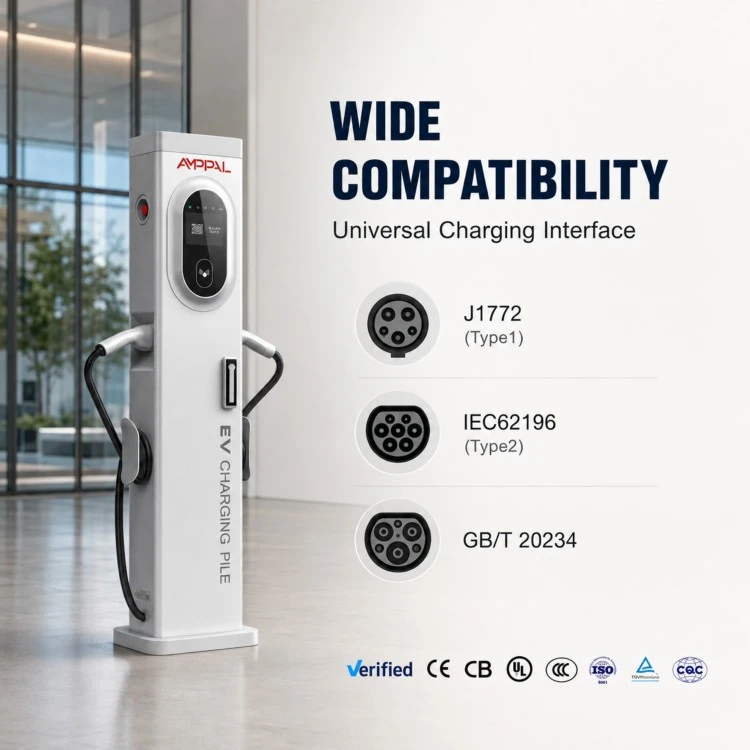

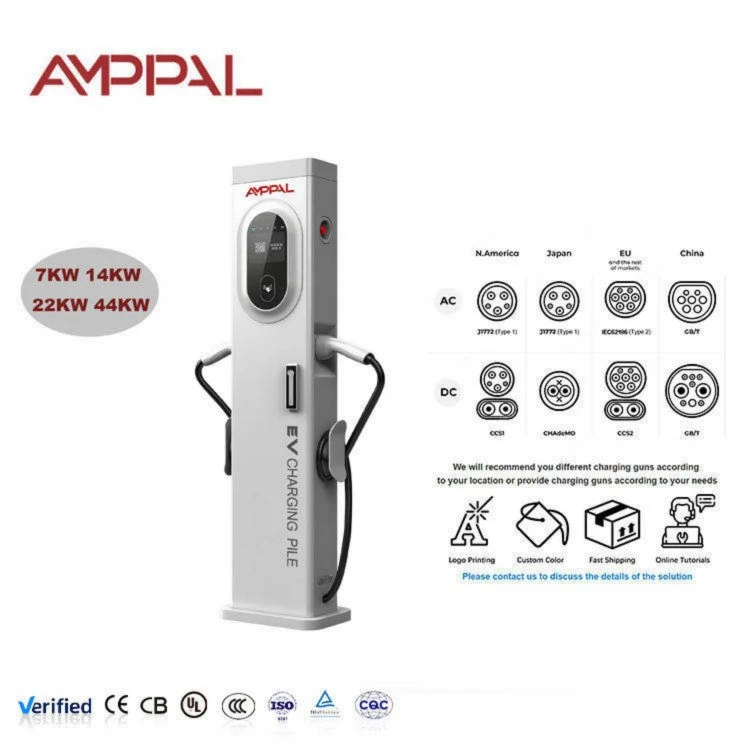

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) turi du 2 tipo pistoletus, kurių įtampa yra 32A+32A, 380 VAC trifaziu tiekimu iš 300 x 150 x 1400 mm kolonėlės su 5 colių jutikliniu ekranu. Kiekvienas lizdas gali sunaudoti maždaug 21 kW; pora kartu artėja prie 44 kW vardinės lentelės.

Šis puslapis yra skirtas asmeniui, kuris pasirašo elektros brėžinius. Jei tai jūs, prieš įsimylėdami specifikacijų lapą, perskaitykite toliau pateiktą tiektuvo matematiką.

Geros naujienos yra tai, kad matematika yra paprasta ir vieša: voltai, amperai ir kvadratinė šaknis. Bloga žinia ta, kad tą dieną, kai atkeliauja įkrovikliai, niekas to nedaro. Padarykite tai dabar, ant popieriaus, prieš rezervuojant konteinerį.

Ką visos apkrovos 32A+32A reiškia jūsų svetainei

Du automobiliai, abu po 32 A faze: jūsų tiektuvas turi nešti apie 64 A fazei tuo pačiu momentu arba prieš srovę esantis pertraukiklis suveikia blogiausiu įmanomu laiku.

Suplanuokite transformatorių: kiekvienas bokštas prideda iki 44kW prijungtos apkrovos; dešimt bokštų reiškia 440 kW, prieš skaičiuojant apšvietimą ir ŠVOK.

Kabelio dydis prasideda nuo 16 mm2 vario fazei trumpam laikui ir didėja atsižvelgiant į atstumą; 25 mm2 arba 35 mm2 yra įprastas bėgiams ilgesniems nei 50 metrų.

Pertraukiklio veikimas: 80 A trifazis pertraukiklis arba du 40 A blokai su vienu pistoletu suteikia porai laisvos vietos be trikdžių.

Fazių balansas yra šalutinis pranašumas: 32A+32A trifazė apkrova yra palankesnė tinklui nei trys vienfaziai 7kW įkrovikliai, sukrauti vienoje fazėje.

Jei svetainė negali tiekti visos apkrovos, OCPP 1.6J apkrovos valdymas gali apriboti bokštą su mažesniu biudžetu, o jūs paliksite vietos vėliau.

Šiluma yra biudžeto dalis: 44 kW, veikiant valandų valandas, sušildo skydo kambarį, todėl suplanuokite vėdinimą prieš pirmąją vasarą.

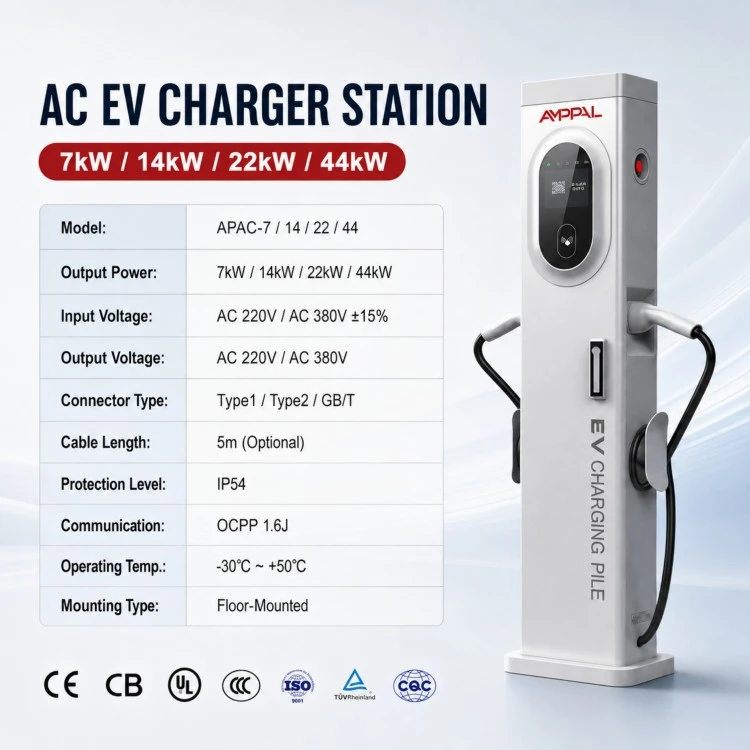

Techninės specifikacijos

Naudokite 44 kW galią pateisinančius atvejus

Depų kiemai, kuriuose furgonai stovi nuo vienos iki trijų valandų tarp pamainų; 44 kW vienoje zonoje prastovos paverčia naudingu diapazonu.

Taksi stotelės ir krušos centrai, kuriuose vairuotojai greitai sukasi, o laikas trunka mažiau nei dvi valandas.

Sunkvežimių sustojimo aikštelės, kuriose aptarnaujami furgonai ir lengvieji komerciniai automobiliai iki 3,5 tonos.

Sandėlio dokai, kur bokštų eilė dalijasi viena transformatorine.

Elektromobilių nuomos parkai, kurie turi apsukti automobilius tarp nuomos ir nelaukdami per naktį.

Gyvenamieji blokai su trifaziu aptarnavimu, kur 44 kW yra didžiausia kintamosios srovės galia, kurią skirstytuvas leidžia ant tiektuvo.

Oro uostų ir stočių automobilių stovėjimo aikštelės, kuriose rytinis įkraunamų hibridų srautas turi būti greitai papildytas prieš išvykstant.

Energijos srauto skaitymas: nuo skydelio iki kištuko

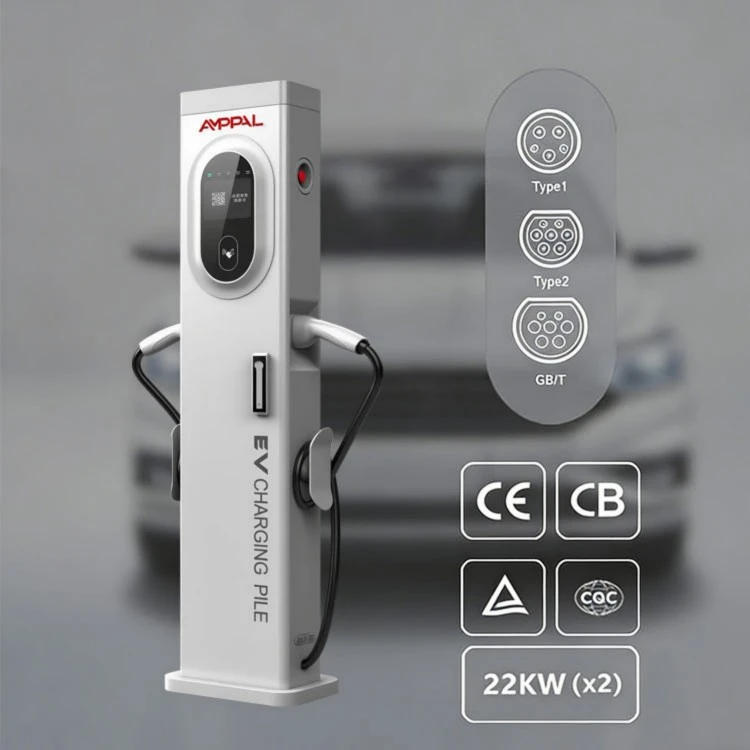

Galia palieka skirstomąją plokštę ant trifazio tiektuvo ir per pagrindo riebokšlį patenka į bokštą. Viduje stotis matuoja kiekvieną pistoletą atskirai, todėl 44 kW vardinė lentelė yra ne vienas milžiniškas lizdas, o dvi 32 A grandinės, dalijančios vieną korpusą.

Kai vienas automobilis prijungiamas prie elektros tinklo, jis gali naudoti visą 32 A savo ginklo. Atvažiavus antram automobiliui, abu traukia iki 32A; bokšte dvi seansai atsiskaitoma atskirai, o OCPP 1.6J praneša apie kiekvienos jungties energiją atskirai.

Vieno lizdo matavimas yra svarbus padalijus sąskaitas: nuomininkas A moka už 1 pistoletą, nuomininkas B už 2 pistoletą, o serveris niekada nemaišo dviejų kWh sumų.

Viena spąstai, kurią verta įvardyti: sumažinimas. Jei tiekimas silpnas, suveikia pertraukiklis, o ne bokštas sulėtėja. Programinės įrangos dangtelis yra kontroliuojama alternatyva, todėl nuspręskite dėl biudžeto prieš prijungdami laidus, o ne po pirmosios kelionės.

Kokybės įrašai, kuriais gali pasitikėti patalpų inžinierius

Atitiktis laikomasi žemos įtampos ir EMC direktyvų, o failas iš naujo tikrinamas, kai pasikeičia maitinimo pakopa.

Kiekviena stotis yra patikrinta ir įžeminama prieš paliekant liniją – esant 32A vienam ginklui, nėra jokios abejotinos žemės trajektorijos.

Pilnos apkrovos šildymas: 44 kW galios bokštas 48 valandas nepertraukiamai tikrinamas pagal vardinėje lentelėje nurodytą srovę, registruojant spintelės temperatūrą.

Mėginių kolonėlės vykdo IEC 60068 terminius ciklus nuo -30°C iki +70°C, taip pat 96 valandas purškiama druska ant apdailos.

Sukimo momentu patikrintos šynų ir jungčių jungtys; laisvi gnybtai yra klasikinė didelės srovės kintamosios srovės pavarų šilumos gedimų priežastis.

Komponentų tiekimas pagal RoHS ir REACH ISO 9001:2015 sistemoje; CCC, TÜV, UL ir CB taikymo sritis egzistuoja gamyklos lygiu.

Aštuonių stočių surinkimo seka

Lazeriu išpjautas korpusas, 0,1 mm nuokrypis, ant CNC linijos.

Bokštelio korpuso lankstymas su stabdžiu ir siūlių suvirinimas.

FANUC pagrindo plokštės ir riebokšlių laikiklių suvirinimas robotu.

Trijų etapų paviršių valymas ir apdaila.

Didelės srovės sekcija: sumontuotos ir susukamos šynos, kontaktoriai ir 32A vardinė perjungimo įranga.

Apskaita ir elektronika: kWh skaitikliai kiekvienam lizdui, komunikacijų plokštė ir 5 colių jutiklinis ekranas.

Programinės įrangos įkėlimas ir OCPP atitiktis veikia bandomajame serveryje.

Mėginių apkrovos bandymas, hi-pot, vizualinis leidimas, tada pakavimas. Gamyba trunka 15-20 darbo dienų.

Dydžių nustatymo vadovas: kai tinka 44 kW (ir kada ne)

Pirkite 44 kW galios bokštą tada, kai transformatorius ir skydas jau turi pakankamai vietos arba kai projektuojate elektros sistemą nuo nulio ir galite tinkamai ją išmatuoti. Papildoma talpa, palyginti su 14 kW modeliu, yra reali tik tuo atveju, jei tiekimas gali jį tiekti.

Praleiskite tai, jei jūsų svetainėje yra 32A vienfazis maitinimas; Jūs valdytumėte bokštą už nedidelę jo reitingo dalį, mokėdami už pajėgumus, kurių negalite panaudoti. Taip pat praleiskite tai, kai automobiliai stovi nakčiai aštuonias valandas ir daugiau; 7–11 kW kintamoji srovė kainuoja pigiau ir taupo bateriją. Ir jei jūs turite nuolatinį automobilių parką pagal griežtus grafikus, pirmiausia patvirtinkite platintojo leistiną ryšio pajėgumą; kai kuriuose regionuose nustatytas kintamosios srovės įkrovimas vienoje svetainėje.

Jei skydas yra ankštas, bet paklausa reali, sąžiningas atsakymas yra apkrovos valdymas: leiskite OCPP uždengti bokštus dabar ir pakelkite dangtelį, kai vieta auga. Šis planas veikia su šiuo bokštu, nes programinė įranga priima nuotolinę srovės ribą.

AMPPAL prieš biudžetinius dviejų ginklų konkurentus

Tikra 32A+32A galimybė: kai kurie biudžetiniai bokštai reklamuoja 44kW, bet pristatomi su 16A kontaktoriais; ant vardinės lentelės atspausdiname kiekvieno ginklo įvertinimą.

Nepriklausomas kiekvieno lizdo skaitiklis, skirtas padalytiems mokėjimams, o ne vienas sumuojamas skaitiklis.

OCPP 1.6J per Ethernet, 4G ir WiFi, todėl bokštas prisijungia prie apkrovos valdymo ir tarptinklinio ryšio sistemų.

Bandymų įrodymai: visos apkrovos šiluminis paleidimas, sukimo momento žurnalai ir druskos purškimo rezultatai galimi kiekvienai partijai.

Komercinės sąlygos: MOQ 1 vienetas, 15-20 darbo dienų pristatymo laikas, 2 metų garantija, DHL / FedEx atsarginės dalys.

OEM logotipo, ekrano ir kabelio prekės ženklo parinktys; eksportuoja į daugiau nei 40 šalių nuo 2014 m.

Logistikos ir pakavimo detalės

Kiekvienas bokštas pristatomas visiškai surinktas 5 sluoksnių eksporto dėžutėje, kurios dydis yra apie 350 x 220 x 1460 mm su putplasčio kampiniais blokais, inkarų rinkiniu ir kabelių riebokšliais; bendras svoris yra apie 45 kg.

Keturios kartoninės dėžutės patenka į padėklą su krašto apsaugos ir susitraukiančia plėvele; 40 pėdų konteineris talpina apie 60 bokštų ant padėklų arba iki 80 pakrautų ant grindų, o pagal pageidavimą organizuojamas LCL perpakavimas.

Kainos paprastai yra FOB Ningbo arba Šanchajus, EXW paprašius. Kiekviena siunta turi sąskaitą faktūrą, pakuočių sąrašą, važtaraštį, kilmės sertifikatą ir CE atitikties deklaraciją. Konsoliduotos siuntos į Artimuosius Rytus ir NVS organizuojamos kas savaitę, todėl mažesniems užsakymams sutrumpėja tranzitas.

Paslauga, kuri prasideda skydeliu

2 metų garantija nuo išsiuntimo datos, apimanti gamybos defektus, įskaitant didelės srovės sekciją.

24 valandų techninis atsakas; mūsų inžinieriai reguliariai prisijungia prie paleidimo skambučių, kad kartu su elektriku peržiūrėtų skydelio sąranką.

Atsarginės dalys per DHL/FedEx; kontaktoriai, matuokliai ir jutikliniai ekranai iškeliauja per 2 darbo dienas.

RMA pagal nuotraukas ir serijos numerį: pakeitimas arba taisymas patvirtinamas prieš ką nors grąžinant.

Nemokamas palaikymo paketas: tiektuvo skaičiavimo lapas, sukimo momento vertės ir paleidimo kontrolinis sąrašas.

Įspėjimai apie laidą ir veikimą

Neteisinga: darant prielaidą, kad 32A pertraukiklis apima abu ginklus. Dešinėje: 64 A tiekimo fazei iš viso arba apsaugokite kiekvieną pistoletą atskirai.

Neteisingai: pakartotinai naudojamas plonas senos instaliacijos kabelis. Dešinėje: mažiausiai 16 mm2 fazei, padidintas ilgiems važiavimams; patikrinkite įtampos kritimą esant pilnai apkrovai.

Negerai: leisti bokštui amžinai stovėti prie programinės įrangos dangtelio, nes skydelis niekada nebuvo atnaujintas. Teisingai: įrašykite dangtelį į techninės priežiūros žurnalą ir pakelkite jį tik patikrinus tiekimą.

Neteisingai: maišymo pistoletas 1 ir pistoletas 2 nuomininkai vienoje sąskaitoje faktūroje. Dešinėje: palikti įjungtą matavimą pagal lizdą; OCPP praneša apie kiekvieną jungtį atskirai.

Neteisingai: nepaisoma sukimo momento po apsilankymo techninėje apžiūroje. Dešinėje: šynų ir antgalių jungčių sukimo momentas kasmet; kintamosios srovės pavaros šilumos gedimai beveik visada yra laisvi jungtys.

Neteisingai: praleistas liekamosios srovės įtaisas. Dešinėje: pritaikykite 30 mA RCD pagal vietines taisykles; bokštas veikia su standartine RCD apsauga.

Įrenginių inžinieriai savais žodžiais

Depo vadovas Almatoje įrengė šešis bokštus 40 furgonų savivaldybės laivynui. 64A per fazę tiektuvo matematika buvo visas pokalbis su jo platintoju; patvirtinus transformatoriaus aukštį, paleidimas užtruko vieną dieną. Jis pažymėjo, kad sukimo momento žymos ant šynų dangtelio neleido jo elektrikams spėlioti.

Logistikos operatorius Gvadalacharoje suporavo bokštus su 250 kVA transformatoriumi dvidešimčiai suplanuotų įlankų. Jie pripažįsta, kad vienu žingsniu viršijo transformatoriaus specifikaciją; papildomos išlaidos buvo nedidelės, o augimo kelias dabar nemokamas. Jų skundas: 5 colių meniu yra gilus, o vairuotojai vis tiek dažniausiai naudojasi programėle.

Sandėlio operatorius netoli Maskvos valdo bokštus 11 kW programinės aparatinės įrangos ribose, kol kitais metais bus įjungtas antrasis tiektuvas. Būtent tokį surežisuotą planą ir siūlėme, todėl jie ir nepirko pigesnio vieno tarifo įkroviklio.

DUK: Maitinimas, skydai ir dvigubi ginklai

K: Kokio tiektuvo reikia vienam 44 kW bokštui?

A: Trifazis tiekimas, kurio dydis yra apie 64 A vienai fazei esant pilnai apkrovai, su 16–25 mm2 laidininkais, priklausomai nuo eigos ilgio.

Kl.: Ar tikrai abu ginklai vienu metu gali tiekti 32A?

A: Taip, kiekvienas pistoletas yra 32A vienai fazei; kartu jie artėja prie 44 kW vardinės lentelės.

K: Kiek bokštų gali palaikyti 250 kVA transformatorius?

A: Maždaug penkios visos apkrovos; Naudodami OCPP apkrovos valdymą galite įdiegti daugiau ir apriboti bendrą.

K: Ar bokštas palaiko apkrovos valdymą?

A: Taip, OCPP 1.6J nuotolinės srovės ribos leidžia platformai uždengti kiekvieną jungtį.

K: Ar šis bokštas suderinamas su vienfaziu režimu?

A: Ne, jam reikia 380 VAC trifazio; vienfazių svetainių ieškokite mūsų sieninėse 3,5–7 kW galios stotyse.

Kl .: kokio dydžio kabelis skirtas 60 metrų bėgimui?

A: Apskaičiuokite įtampos kritimą esant 64A fazei; dauguma 60 m bėgių nusileidžia 25 mm2, tačiau patikrinkite su elektriku.

Kl .: Kodėl svarbus kiekvienam ginklui skirtas matavimas?

A: Dviems nuomininkams viename bokšte reikia atskirų kWh sumų, kad būtų tinkamai atsiskaityta; bokštas atskirai matuoja kiekvieną lizdą.

K: Koks yra pristatymo laikas?

A: 15-20 darbo dienų standartiniams modeliams po indėlio, kaip ir kiti mūsų kintamosios srovės bokštai; masiniai užsakymai suplanuoti pagal kainą.
