22kW Slim Tower AC EV įkroviklis, skirtas gyvenamosioms ir komercinėms patalpoms

Kodėl atvirasis protokolas yra svarbesnis už kW skaičių

Paklauskite operatoriaus, kuris trejus metus praleido uždaroje apmokestinimo sistemoje, ir skausmas prasideda migracijos dieną. Techninė įranga veikė; programinė įranga atsisakė išvykti. Atidarytas OCPP 1.6J egzistuoja, kad būtų išvengta būtent tokio pokalbio.

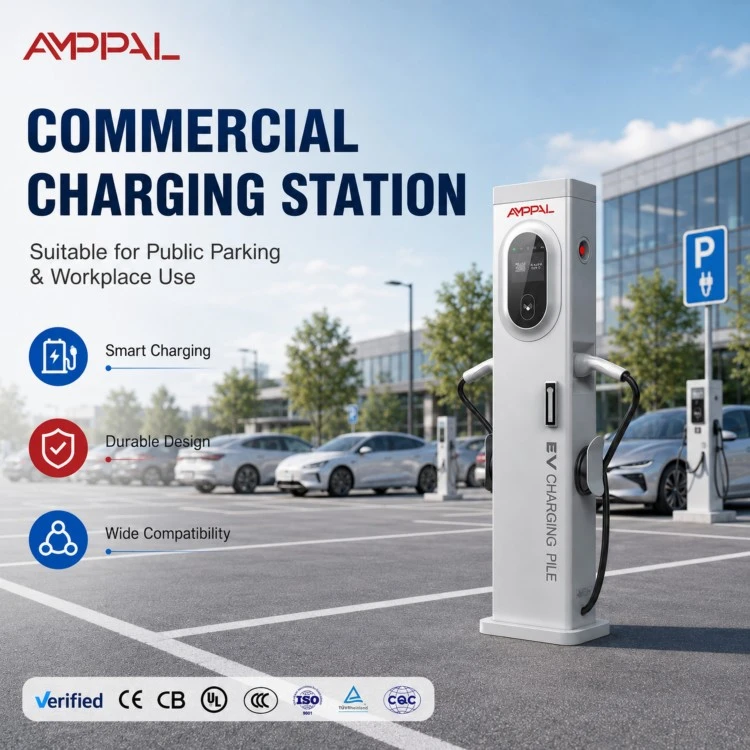

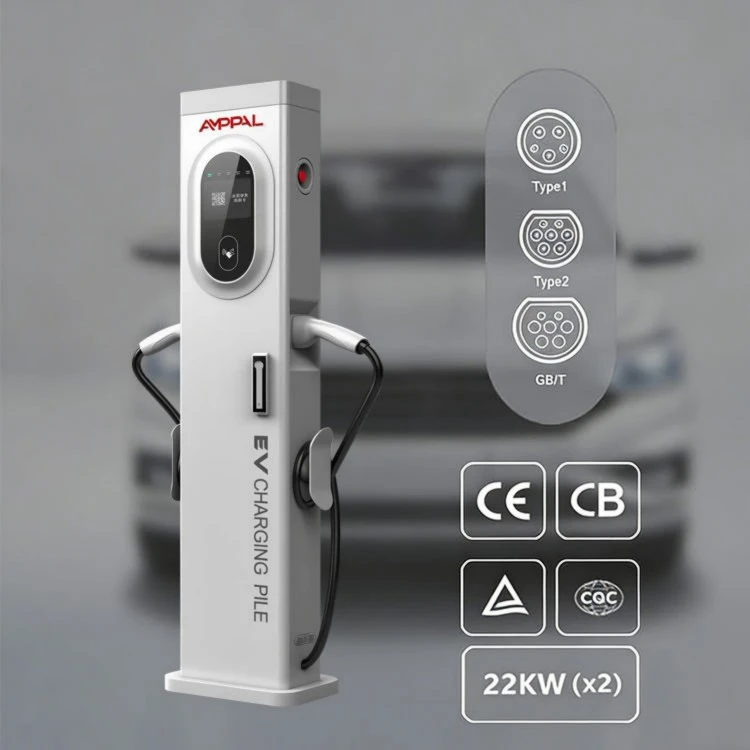

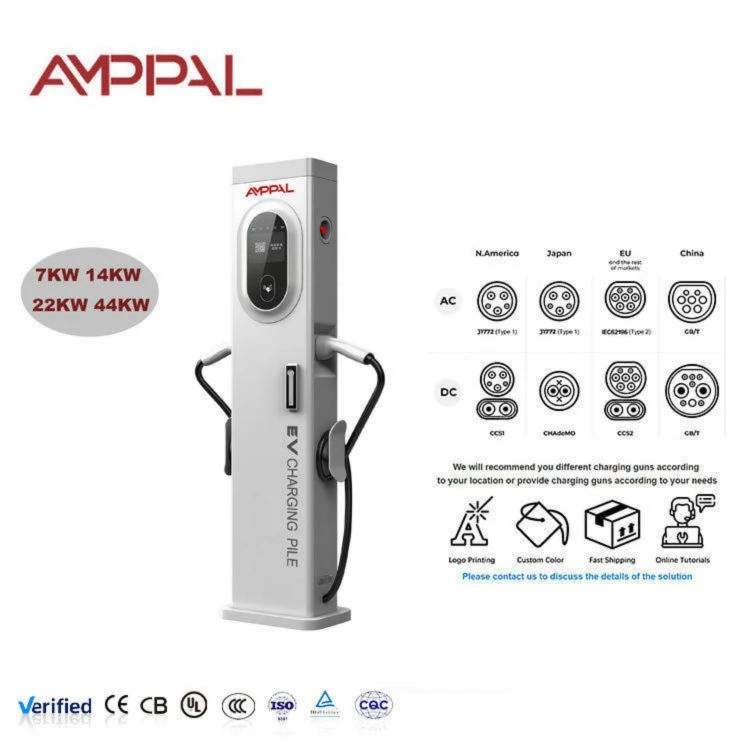

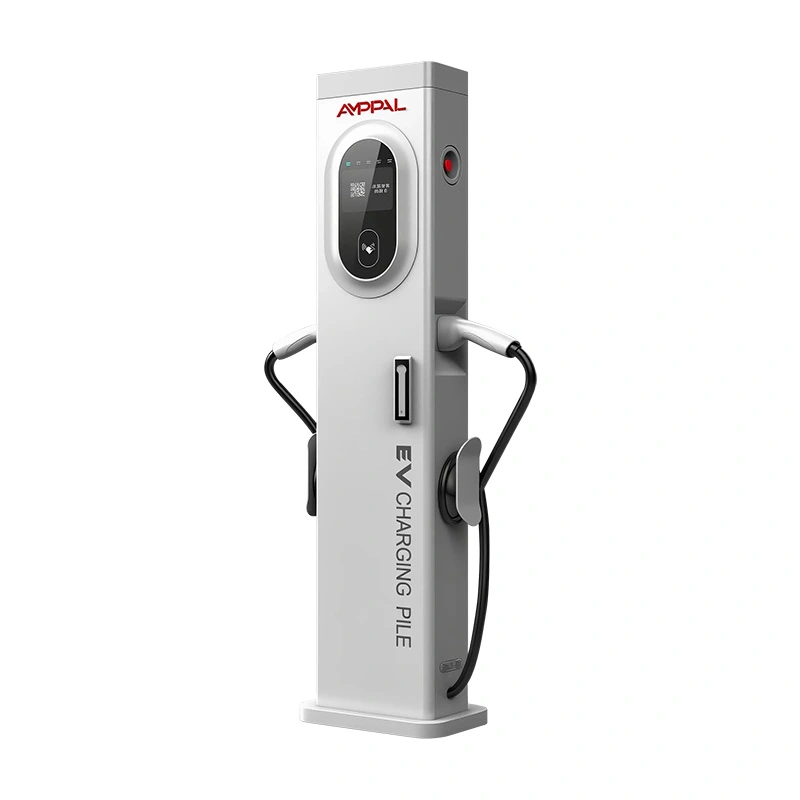

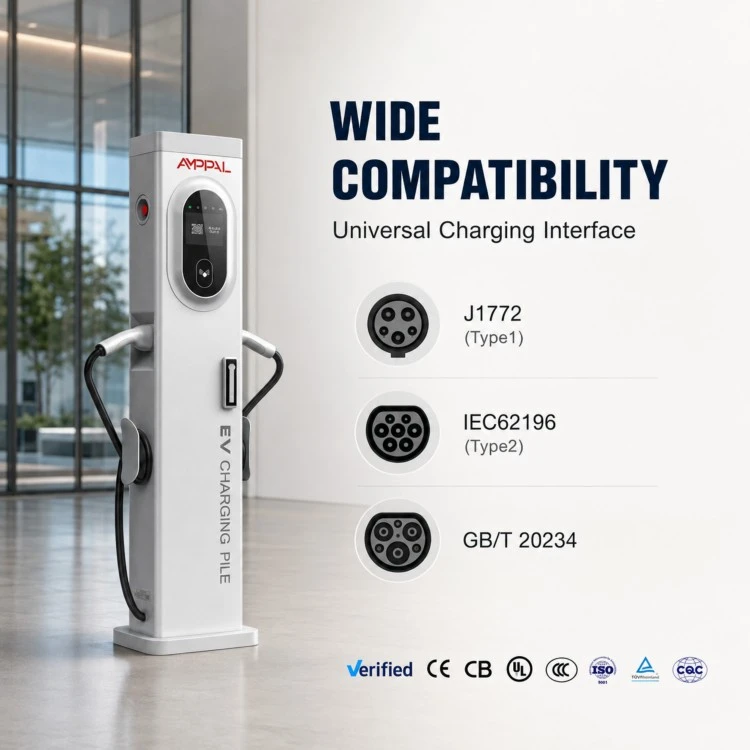

AMPPAL 22kW Slim Tower kintamosios srovės EV įkroviklis, skirtas gyvenamosioms ir komercinėms patalpoms (AF-AC-022-Y-A-0-4-JA-P) tiekia 22kW per du 2 tipo pistoletus (16A+16A) iš 300 x 150 x 1400 mm stulpelio su 5 colių jutikliniu ekranu. Tikrasis skirtumas yra programinėje įrangoje: kiekviena operacija, sesija ir būsenos įvykis kalba apie standartinį OCPP 1.6J.

Tai reiškia, kad bokštas nėra susietas su mūsų debesimi, mūsų programa ar jokiu perpardavėjo portalu. Jūs nukreipiate jį į pasirinktą platformą šiandien ir vėl po trejų metų, kai pasirodys geresnė.

Uždarosios sistemos iš pradžių jaučiasi lengvai: programėlė nušlifuota, sąranka – QR kodas. Sąskaita gaunama vėliau, su išėjimo mokesčiais, perpirkta aparatūra arba duomenimis, esančiais serveryje, kurio nekontroliuojate.

Šešios priežastys reikalauti OCPP 1.6J

Jokio pardavėjo blokavimo: jei platforma padidina mokesčius arba atsijungia, aparatinė įranga lieka jūsų ir juda toliau.

Parengta tarptinkliniam ryšiui: kaupikliai ir partnerių tinklai priima tą patį protokolą, kurį jau kalba jūsų „back office“.

Tarifų kontrolė lieka su jumis: kainas už jungtį nustatote per platformą, o ne per gamykloje susietą programą.

Nuotolinės operacijos: paleidimas/sustabdymas, rezervacijos ir programinės aparatinės įrangos atnaujinimai perduoda tą patį OCPP kanalą kaip ir matavimo duomenys.

Audituojami įrašai: kiekviena kWh ir operacijos ID registruojami standartiniu formatu, kurį gali perskaityti buhalteriai ir reguliuotojai.

Atsparumas ateičiai: kai saulės energija arba išmanusis įkrovimas pasiekiamas vėliau, dauguma OCPP pagrįstų energijos valdymo sistemų gali nuskaityti tiesioginius šio bokšto duomenis.

Atviras konkursas: jei jūsų įmonė turi pakartotinai skelbti apmokestinimo paslaugą, atvirojo protokolo tinklą lengviau perduoti, įvertinti ir patikrinti.

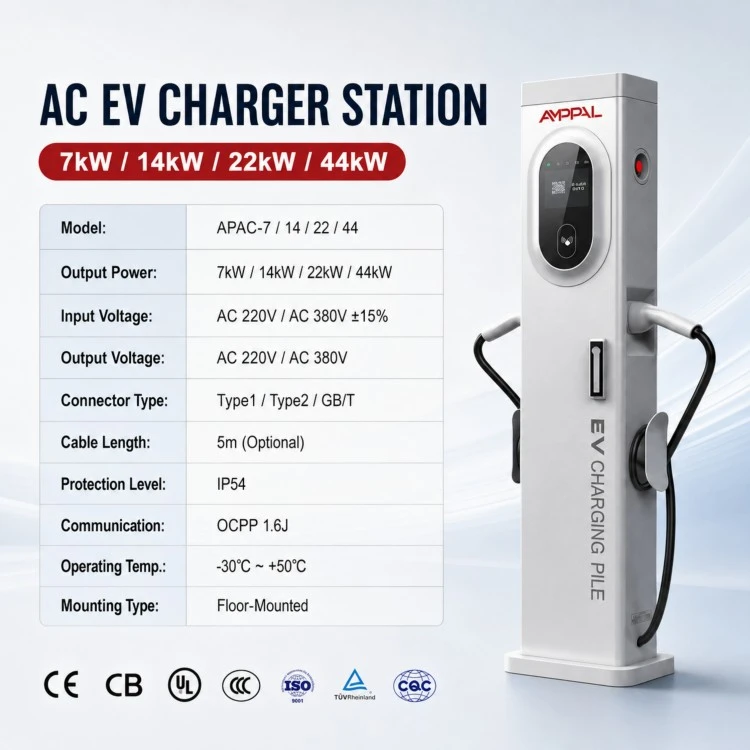

Techninės specifikacijos

Scenarijai, kai platformos laisvė pasiteisina

CPO, kurios kas dvejus ar trejus metus teikia pasiūlymus dėl savo buveinės ir kuriems reikia įkroviklių, kurie išgyventų po apsikeitimo.

Parkai, kurie prisijungia prie pagrindinės įmonės esamo OCPP serverio, o ne naudoja antrąją sistemą.

Viešbučiai ir prekybos centrai, norintys naudotis keliomis programėlėmis, neprisirišti prie vieno operatoriaus programėlės.

Nekilnojamojo turto vystytojai, kurie įdiegia dabar ir vėliau parduoda apmokestinimo teises; pirkėjas paveldi atvirą techninę įrangą.

Vyriausybiniai gatvių apmokestinimo konkursai, kuriems specifikacijoje reikalingi atviri standartai.

Operatoriai išbando naują agregatorių dešimtyje bokštų prieš įtraukdami į visą tinklą.

Kaip stotis bendrauja su bet kuria platforma

Bokštas palaiko du pokalbių kanalus: Ethernet kaip pagrindinę nuorodą, taip pat 4G ir WiFi kaip atsargines. Jis susisiekia su jūsų serveriu, todėl jums nereikia jokio prievado persiuntimo ar statinio viešojo IP.

Kai automobilis įjungiamas, stotis siunčia BootNotification, tada būsena ir operacijos atnaujinimai vyksta seansui. OCPP 1.6J švariai tvarko ir įkrovimo taškų valdymą, ir operacijų tvarkymą kintamos srovės įkrovimui.

Perkėlimas yra konfigūracijos, o ne aparatinės įrangos pakeitimas: atidarykite stoties meniu, įveskite naują serverio URL ir kredencialus, paleiskite iš naujo. Mūsų inžinieriai gali padėti jūsų IT asmeniui pereiti per mažiau nei valandą, paprastai nuotoliniu būdu.

Verta žinoti: bokštas saugo vietinį matavimo ir seanso žurnalą, nepaisant to, su kuriuo serveriu jis kalba. Net jei platforma išnyksta per naktį, įkrovimo istorija vis tiek saugoma įrenginyje, kad galėtumėte eksportuoti.

Protokolo pretenziją patvirtinantys sertifikatai

CE pagal žemos įtampos ir EMC direktyvas, pakartotinai patikrinta kiekvienai gamybos partijai.

OCPP 1.6J atitiktis mūsų laboratorijoje patikrinama su etaloniniu serveriu prieš vienetams paliekant liniją.

100% hi-pot dielektrikos bandymai ir žemės tęstinumo patikrinimai galutinėje stotyje.

IEC 60068 terminis ciklas nuo -30°C iki +70°C ir 96 valandų trukmės druskos purškimas ant paimtų vienetų.

48 valandų trukmės įjungimas visos apkrovos metu, o komunikacijos ryšys stebimas dėl nutrūkimų ir pakartotinio prisijungimo.

RoHS/REACH reikalavimus atitinkantys komponentai pagal ISO 9001:2015 kokybės sistemą; gamykla taip pat turi kitų produktų linijų CCC, TÜV, UL ir CB sertifikatus.

Asamblėjos salėje: aštuoni gamybos žingsniai

CNC lazerinis kolonėlės korpuso pjovimas, 0,1 mm paklaida.

1400 mm bokšto korpuso spaudimo stabdžių lankstymas ir siūlių suvirinimas.

FANUC pagrindo plokštės ir kabelių riebokšlių laikiklių suvirinimas robotu.

Trijų etapų paviršiaus valymas ir apdaila prieš surinkimą.

DIN bėgio mazgas: kontaktoriai, RCD ir dozavimo modulis, sukimo momentas pagal specifikaciją.

Elektronikos skyrius: sumontuotas jutiklinis ekranas, ryšių plokštė ir maitinimo plokštė.

Aparatinės įrangos mirksėjimas ir OCPP atitiktis veikia mūsų bandomajame serveryje; bandymų žurnalas saugomas pagal serijos numerį.

Hi-pot, vizualinis QC ir pakavimas; standartiniai užsakymai pristatomi per 15-20 darbo dienų.

Platformai paruoštos stoties pasirinkimas: trys patikrinimai

Patikrinkite vieną: ar jūsų dabartinė platforma iš tikrųjų jums svarbi? Jei naudojate vieną svetainę su patentuota programa, kuria esate patenkinti, uždaras įkroviklis yra pigesnis, o šio bokšto laisvė yra pinigai, kurių nenaudosite.

Patikrinkite du: kokią protokolo versiją kalba jūsų „back office“? Ši stotis veikia OCPP 1.6J, kuri patenkina didžiąją daugumą kintamosios srovės įkrovimo poreikių; jei jūsų planui reikalingos OCPP 2.0 funkcijos, pvz., ISO 15118 prijungimas ir įkrovimas, pasakykite mums prieš užsakydami, kad galėtume patarti dėl tinkamo modelio.

Trečias patikrinimas: kas palaiko ryšį tarptinkliniu ryšiu? Jei agregatorius nukreips jūsų seansus, pirmiausia paprašykite jų OCPP serverio informacijos; dauguma priima 1,6 J galinius taškus, o bokštas gali prisijungti prie jų tinklo per dieną.

Dar viena nuoširdi pastaba: atviras protokolas apsaugo jus nuo užrakinimo, o ne nuo blogų laidų. 22 kW bokštui vis dar reikia tinkamo 380 VAC trifazio maitinimo, tinkamo dydžio pertraukiklio ir įžeminto įrenginio; jokia programinė įranga negali ištaisyti laisvos neutralės.

Kodėl operatoriai perka AMPPAL bokštą atviriems tinklams

Protokolo sąžiningumas: OCPP 1.6J atitiktis tikrinama kiekvienoje partijoje mūsų laboratorijoje ir mes pasidalinsime bandymų žurnalu.

Techninės įrangos erdvė: du 16A lizdai viename 380VAC maitinimo šaltinyje, 5 colių ekranas, IP54, -20°C iki +50°C veikimo diapazonas.

Sąlygos: MOQ 1 vienetas standartiniuose modeliuose, 15-20 darbo dienų pristatymo laikas, 2 metų garantija.

Pasaulinis pasiekiamumas: eksportas į daugiau nei 40 šalių, įtraukta CE dokumentacija, atsarginės dalys per DHL/FedEx.

OEM/ODM gylis: nuo 2014 m. sukūrėme kintamosios srovės ir nuolatinės srovės linijas prekių ženklams Vidurio Rytuose, Europoje ir Pietryčių Azijoje.

Pakavimo, pakrovimo ir eksporto dokumentai

Užsisakykite konteinerį ir kiekvieną kartą gausite tą pačią sąžiningą pakuotę: vieną bokštą 5 sluoksnių dėžutėje, putplasčio kampinius blokus, inkarų komplektą ir riebokšlius viduje, apie 45 kg bruto vienoje dėžutėje.

Keturios dėžutės į padėklą su kraštų apsaugais ir susitraukiančia plėvele; 40 pėdų konteineris gabena maždaug 60 bokštų ant padėklų arba iki 80 pakrautų ant grindų, todėl krovinys vienam vienetui lieka nuspėjamas jūsų pasiūlymui.

Mes cituojame FOB Ningbo arba Šanchajaus (EXW) ir pateikiame komercinę sąskaitą faktūrą, pakuočių sąrašą, važtaraštį, kilmės sertifikatą ir CE atitikties deklaraciją su kiekviena siunta.

Mišrūs konteineriai yra laukiami: bokštai dalijasi erdve su mūsų sieniniais kintamosios srovės įrenginiais.

Platformos migracijos palaikymas

Gamybos defektams suteikiama 2 metų garantija, skaičiuojama nuo išsiuntimo datos.

24 valandų techninis atsakas; mūsų inžinieriai prisijungė prie platformos perkėlimo skambučių klientams keturiose laiko juostose.

Atsarginės dalys per DHL/FedEx per 2 darbo dienas įprastoms prekėms.

Nuotraukų ir serijų RMA: patvirtiname pakeitimą arba pataisymą prieš ką nors grąžindami.

Nemokamas dokumentų paketas: OCPP ryšio vadovas, pavyzdinė serverio konfigūracija ir bandomasis galutinis taškas jūsų IT komandai.

Programinės aparatinės įrangos leidimo pastabose pateikiamas pakeistų OCPP pranešimų sąrašas, kad jūsų platformos komanda galėtų išbandyti prieš išleidimą.

Migracija ir veikimas: neteisinga prieš teisingą

Neteisingai: keičiamas serverio URL, kai vyksta sesija. Dešinėje: perkelkite, kai jungtis neveikia, ir paleiskite bokštą iš naujo po jungiklio.

Neteisinga: darant prielaidą, kad viešajam tinklui pakanka tik „WiFi“. Dešinėje: prijunkite pirminį ryšį su eternetu ir palikite 4G kaip atsarginį variantą.

Neteisingai: stoties meniu paliekami numatytieji kredencialai. Teisingai: pirmą dieną nustatykite tvirtą slaptažodį; OCPP ryšys yra toks pat saugus, kaip ir įrenginio kredencialai.

Neteisinga: išbandant vieną platformą ir darant prielaidą, kad kitos elgiasi taip pat. Teisingai: prieš keisdami parką paleiskite 24 valandų bandomąją versiją naujame serveryje su vienu bokštu.

Neteisingai: nepaisoma laikrodžio sinchronizavimo. Teisingai: palikite įjungtą NTP, nes operacijų žurnalai su iškreiptomis laiko žymomis vėliau sukelia ginčų dėl atsiskaitymo.

Neteisingai: programinės aparatinės įrangos naujinimai laikomi pasirenkamais. Dešinėje: suplanuokite nenaudojamų jungčių naujinimus, nes pataisymai dažnai taikomi tiksliai pagal kraštinių atvejų lauko operatorių ataskaitas.

Operatoriai savais žodžiais

Kroatijos įkrovimo punktų operatorius per vieną savaitgalį perkėlė 30 bokštų iš vienos platformos į kitą. Jų techninis vadovas teigė, kad perjungimas buvo URL pakeitimas kiekvienam vienetui, o vienintelis delsimas buvo jų pačių DNS. Dabar jie išbando naują agregatorių penkiuose bokštuose prieš pratęsdami sutartį.

Malaizijos logistikos įmonė sujungė bokštus su esamu grupės OCPP serveriu, o ne valdė antrąjį biurą. Jų IT vadovo skundas: 5 colių ekrane rodoma tik anglų kalba, todėl vairuotojams kartais prireikia mobiliosios programėlės, kad gautų instrukcijas malajų kalba.

Turkijos operatorius, priklausantis partnerystei, kurią tiekiame nuo 2022 m., Stambule naudoja bokštus pakraščio įkrovimui. Atsarginis 4G ryšys juos išgelbėjo du kartus per vietinius šviesolaidžius; seansų atsiskaitymas buvo atliktas teisingai, nes stotis įrašė įrašus į eilę ir įkėlė juos, kai grįžo nuoroda.

Kas kartojasi šiose ataskaitose: niekas neplanuoja pakeisti protokolo, o bokštai, kurie tyliai jį išgyvena, yra tie, kurių niekas neturėjo liesti.

Klausimai, kuriuos operatoriai užduoda apie platformos laisvę

K: Ar bokštas veikia su bet kokia OCPP 1.6J platforma?

A: bet kuri platforma, kurioje įdiegtas 1,6 J kintamosios srovės įkrovimo profilis; sudarome trumpą patikrintų serverių sąrašą ir, paprašius, pridedame jūsų.

K: Ar galiu paleisti du bokštus viename serverio jungtyje?

A: Taip, kiekvienas bokštas registruojamas kaip atskiras įkrovimo taškas su savo tapatybe.

Kl.: Kas atsitiks, jei platforma atsijungs nuo vidutinio įkrovimo?

A: Sesija tęsiama, įrašas įtraukiamas į eilę vietoje, tada įkeliamas, kai nuoroda grįžta.

Klausimas: Ar 22 kW galios bokštas vis dar yra plonas 150 mm stulpelis?

A: Taip, toks pat 300 x 150 x 1400 mm korpusas kaip ir mūsų 14kW ir 44kW bokštai.

Kl.: Ar mokate už programinės įrangos atnaujinimus?

A: Ne, programinė įranga garantiniu laikotarpiu yra nemokama ir pristatoma OCPP kanalu arba kaip vietinis failas.

Kl.: Ar galiu pažymėti bokštą savo vardu?

A: Taip, logotipas, paleidimo ekranas ir pakuotė yra pritaikyti pagal OEM sutartį.

Kl .: Kaip greitai vienas automobilis įkraunamas šiame bokšte?

A: Kiekvienas lizdas tiekia iki 16A vienai fazei, apie 11kW 380V trifazėje; 22 kW vardinė lentelė yra dviejų ginklų iš viso.

K: Kokias atsargines dalis turėčiau laikyti?

A: Jutiklinis ekranas, ryšių plokštė ir kabelių riebokšlių rinkinys apima daugumą lauko remonto darbų; Siūlome vieną rinkinį 20 bokštų.
