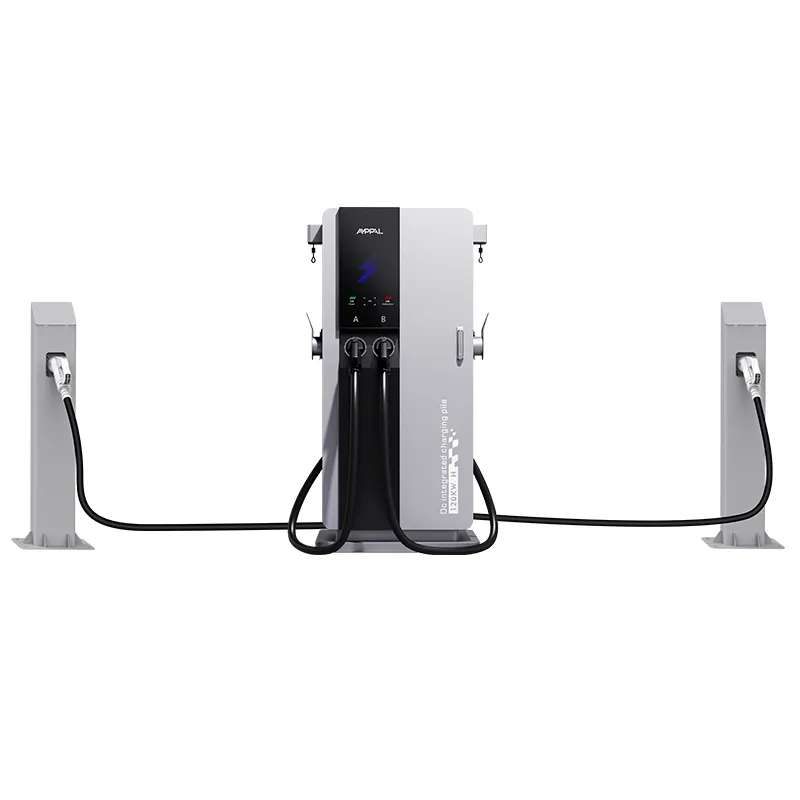

80kW Smart DC EV įkrovimo stotis prekybos centrams ir automobilių stovėjimo aikštelėms

80 kW: labiausiai nepaisomas skaičius įkraunant EV – ir kodėl tai veikia

Pirkėjai ginčijasi dėl 60 ir 120, o AMPPAL 80 kW Smart DC EV įkrovimo stotis, skirta prekybos centrams ir automobilių stovėjimo aikštelėms, yra tarp jų kaip kompromisas, kurio niekas neprašė, bet aritmetika sako kitaip. AF-DC-80-Y-B-O-3/4/5-H tiekia 33 % daugiau galios nei 60 kW galios įrenginys ir reikalauja mažesnės tiekimo galios nei 120 kW. Kalbant apie vidutinę stotį, tai yra skirtumas tarp paslaugų įėjimo atnaujinimo ir jo neatnaujinimo.

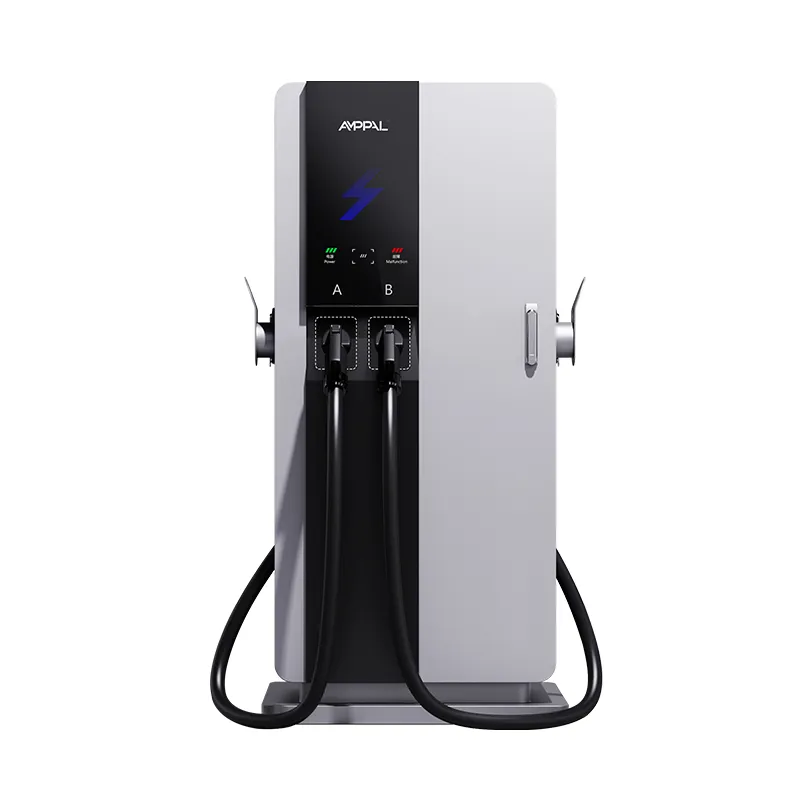

80 kW Smart DC EV įkrovimo stotis, skirta prekybos centrams ir automobilių stovėjimo aikštelėms, yra 1700 mm aukščio ant 750 × 550 mm pagrindo, turi 7 colių jutiklinį ekraną ir apima penkis jungčių standartus viename kompaktiškame bokšte. Tai tas pats 3 serijos korpusas kaip ir mūsų 60 kW modelis, todėl trinkelės ir civiliniai darbai yra identiški – tik lygintuvo pakopa yra didesnė.

Daugeliui svetainių nereikia didžiausio skaičiaus specifikacijų lape. Jiems reikia didžiausio skaičiaus, kurį jau palaiko laidai, ir šis skaičius dažnai yra 80.

Štai kodėl egzistuoja 80 kW galios 3 serija: tai atsakymas į klausimą „kiek stoties galiu pastatyti neperstatęs elektros patalpos“.

Kokie 80 kW jums suteikia 60 kW ir 120 kW negalite

33 % didesnis pralaidumas nei 60 kW už nedidelę kainą – geriausias doleris už kilovatą diapazone.

Mažesnis tiektuvo poreikis nei 120 kW: daugelis vietų naudoja 80 kW esamą 380 V paslaugą nekeičiant transformatoriaus.

Mažmeninei prekybai tinkamas seanso laikas: 20–40 minučių daugeliui keleivinių elektromobilių, pakankamai ilgas kavos sustojimui, pakankamai trumpas apyvartai.

Toks pat kompaktiškas plotas kaip ir 60 kW 3 serijos, todėl trinkelių brėžinys ir civilinis darbas išlieka identiški.

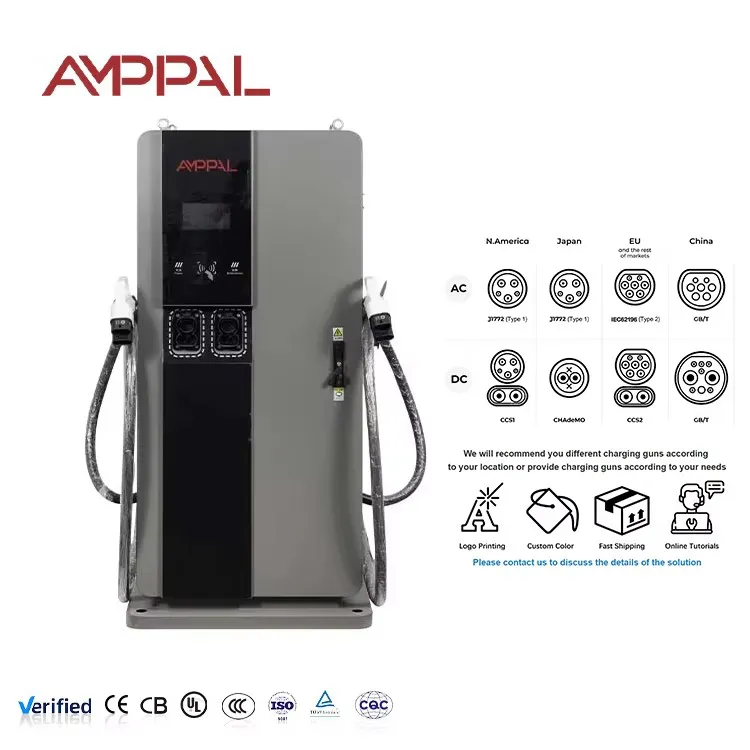

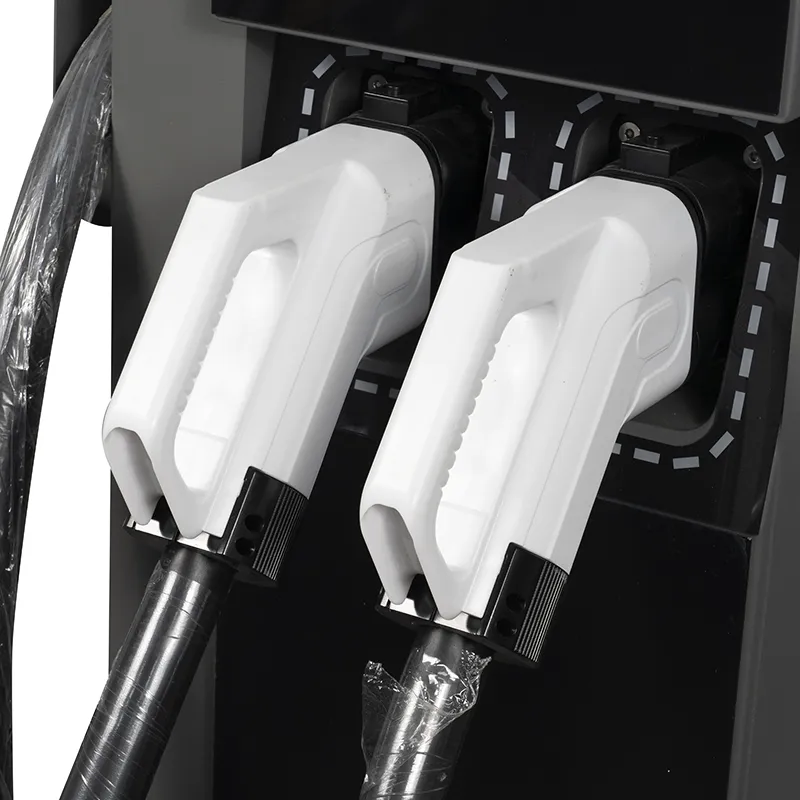

Vienas bokštas, penkios jungtys: CCS1, CCS2, CHAdeMO, GB/T ir NACS iš to paties SKU.

95 % maksimalus efektyvumas sumažina nuostolius net tada, kai įrenginys nepasiekiamas iki ribos.

Techninės specifikacijos

Gamyklinė AF-DC-80-Y-B-O-3/4/5-H specifikacija tiksliai tokia, kokia buvo išsiųsta.

Stotys, kuriose 80 kW yra racionalus vidurys

Vidutinio dydžio mažmeninės automobilių stovėjimo aikštelės su 30–60 vietų: 80 kW vienam kioskui subalansuoja pralaidumą nuomotojo elektros biudžetui.

Prekybos centrai ir prekybos juostos: vairuotojai atvyksta su 20–60% įkrovimu ir jiems reikia papildyti, o ne pilną baką.

Taksi ir važiavimo krušos mazgai: trumpo buvimo seansai apverčia kioskus, nereikalaujant 120 kW ir daugiau įrenginių.

Maži furgonų ir hečbekų parkai: 80 kW galia apima įkrovimą per pamainą, naudojant vieną 380 V maitinimo šaltinį.

Franchise fuel sites: 80kW slots into existing canopy power where 120kW would force a service upgrade.

Vidinis maitinimo srautas: 80 kW, naudojant 380 V maitinimo šaltinį

Įrenginys išlygina trifazę AC380V įtampą ir konvertuoja ją į 200–1000 VDC, suderindamas transporto priemonės užklausą per CCS, CHAdeMO, GB/T arba NACS rankos paspaudimą. 80 kW įvertinimas yra nenutrūkstamas, o ne rinkodaros pikas – mašina išlaiko ją per visą seansą, užuot trumpam padidinusi ir stabdžiusi atgal.

Tiektuvo matematika yra ta vieta, kur laimi 80 kW. Esant 380 V įtampai, visa išvestis sunaudoja maždaug 120 A per fazę prieš nuostolius ir maržą, kurią jau teikia daugelis esamų komercinių paslaugų. 120 kW planas padidina srovę maždaug per pusę ir dažnai apverčia paslaugą.

OCPP 1.6/2.0 ataskaitų teikimas, nuotolinė diagnostika ir belaidžio ryšio programinė įranga veikia per Ethernet, WiFi arba 4G, todėl įrenginys prisijungia prie tos pačios užpakalinės sistemos, kaip ir visas kitas tinklas. Operatoriai paprastai portale nustato seanso ribą, kad 80 kW galios išteklius neužblokuotų vienas lėtai įkraunamas automobilis.

Sertifikavimas ir apkrovos bandymo įrodymai, atitinkantys 80 kW galią

Tipo patvirtinimas apima CE ir TUV vieneto lygiu; išleidžiame UL ir CB ataskaitas klientams, surenkantiems eksporto failą.

Visiškai apkrovos ištvermės bandymas esant 80 kW galios patvirtina nepertraukiamą įvertinimą, o ne tik trumpą sprogimą bandymų stende.

96 valandas trunkantis druskos purškimas pakelėse ir pakrantėse, kur kompaktiški bokštai yra arčiau purslų zonos nei jų didesni pusbroliai.

48 valandų gamybos sudeginimas su efektyvumo žurnalais, susietais su kiekvienu serijos numeriu.

Termokamera apžiūra apkrovos bandymo metu užfiksuoja karštus modulio krūvos taškus prieš išsiunčiant.

Patys maitinimo moduliai yra kvalifikuoti nuo -30°C iki +55°C. Spintelę skelbiame nuo -25°C iki +50°C, nes ribą nustato korpusas, o ne modulis.

Kaip 80 kW kompaktiškas įrenginys juda per mūsų gamyklą

1 veiksmas. 750 mm pločio korpusas yra pjaustomas lazeriu ir suvirinamas robotu FANUC linijose.

2 žingsnis. Plokštės formuojamos ant TRUMPF presuojamų stabdžių ir padengiamos milteliniu būdu.

3 veiksmas. Modulio skyrius gauna aukštesnio vardinio 80 kW lygintuvo rinkinį, o ne 60 kW rinkinį, suderintą virš projektavimo taško.

4 veiksmas. Įvesties laidai, kontaktoriai ir apsauga nuo viršįtampių surenkami kintamosios srovės linijoje su sukimo momentu valdomomis išvadomis.

5 veiksmas. HMI, valdiklis ir ryšių plokštės sumontuotos nuolatinės srovės linijoje.

6 veiksmas. Apkrovos bandymas esant 80 kW registruoja efektyvumą, galios koeficientą ir temperatūros kilimą vienam įrenginiui.

7 veiksmas. 48 valandų trukmės įjungimo ciklas atlieka seansus visame galios diapazone.

8 žingsnis. Galutinė apžiūra ir sudėjimas į dėžę; kumuliacinės siuntos viršijo milijoną vienetų 2024 m.

80 kW pasirinkimas Daugiau nei 60 kW arba 120 kW: sąžininga matematika

Pasirinkite 80 kW, kai turite vidutinę svetainę, esamą 380 V paslaugą su šiek tiek aukščio ir transporto priemonių rinkinį, kuriam reikia 20–40 minučių seansų. Tai yra mažiausias įvertinimas, dėl kurio mažmeninės prekybos stotis jaučiasi greitai, ir didžiausias, dėl kurio paprastai išvengiama įėjimo į paslaugą atnaujinimo.

Likite su 60 kW, jei kiekvienas seansas yra naktinis arba depo mokestis, o greitis nėra pardavimo taškas; taupymas yra tikras. Padidinkite iki 120 kW ar daugiau, jei naudojate koridorių, kur vairuotojai tikisi papildyti 15–30 minučių ir sumokės už tiekimo išlaidas.

Būkite sąžiningi dėl augimo: jei svetainės srautas padvigubės per dvejus metus, pirkite didesnio įrenginio tiekimo pajėgumą dabar, net jei įkroviklis pradės veikti nuo 80 kW. Keisti įkroviklį vėliau – dienos darbas; užkastos šėryklos atnaujinimas yra statybos projektas.

Dar vienas atvejis, kurio reikia vengti: vienas 80 kW agregatas, reklamuojamas kaip „didelės galios šakotuvas“, nuvils vairuotojus, kurie stovėjo eilėje ir tikėjosi 150 kW plius. Sąžiningai pavadinkite stotį ir įrenginys užsitarnaus savo išlaikymą.

Ką AMPPAL 80 kW pasiūlymas suteikia vidutinio dydžio stotims

Tiesioginė gamyklos kainodara su CE, TUV, UL ir CB sertifikatais pasiūlymo pakete.

15-20 darbo dienų pristatymas po brėžinio patvirtinimo; MOQ iš vieno konteinerio.

OEM / ODM prekės ženklas, tinkinta HMI kalba ir jungčių derinys kiekvienai rinkai – viskas nustatyta brėžinio patvirtinimo etape.

Penkių jungčių palaikymas iš vieno SKU, kuris sumažina atsargų riziką platintojams, apimantiems kelias šalis.

2 metų garantija, kai moduliai pristatomi per 5 darbo dienas.

80 kW įrenginio pristatymas, išdavimas į dėžes ir pristatymas

Bokštas siunčiamas vertikaliai plieninėje dėžėje, kurios matmenys yra maždaug 1850 × 750 × 700 mm. Kabelis ir jungtis keliauja paminkštintoje priedų dėžutėje, o dėžės pagrinde yra šakių kišenės standartiniams padėklų krautuvams.

Siauros dėžės kraunamos be atliekų į 40 pėdų aukšto kubo konteinerius, o pakrovimo planas išeina kartu su kaina, kad ekspeditoriai galėtų nurodyti tikslią gabenimo etapą. Vienkartiniams bandymams LCL siunta organizuojama be specialios įrangos.

Kainos yra FOB Ningbo arba CIF, jei norite, kad suorganizuotume plaukimą. Dokumentų rinkinys – sąskaita faktūra, pakuočių sąrašas, važtaraštis, kilmės sertifikatas ir bandymų protokolai – išrašomas per tris darbo dienas nuo pakrovimo.

Atraminė struktūra už 80 kW kompaktiško modelio

2 metų standartinė garantija visam įrenginiui.

Atsarginiai lygintuvų moduliai ir HMI plokštės pristatomos per 5 darbo dienas.

Nuotolinė OCPP diagnostika ir programinės įrangos atnaujinimai belaidžiu būdu.

Patarimas dėl apkrovos profilio: padedame nustatyti seansų ribas ir 380 V tiektuvo naudojimo laiko grafikus.

Ketvirčio priežiūros kontrolinis sąrašas, apimantis filtrus, ventiliatorius ir gnybtų sukimo momentą.

Penkios klaidingos prielaidos apie 80 kW įkrovimą

Neteisingai: darant prielaidą, kad 80 kW reikia to paties tiektuvo kaip 120 kW. Dešinėje: esant 380 V įtampai, 80 kW sunaudoja maždaug 120 A vienai fazei prieš ribą – patikrinkite savo paslaugą, ji jau gali susidoroti.

Negerai: perkant 60kW, nes pigiau, kai aikštelėje jau yra vietos 80kW. Teisingai: kainos žingsnis yra mažas, o pralaidumo padidėjimas yra 33%.

Neteisinga: nenustatoma seanso ribos ir leidžiama vienai transporto priemonei važiuoti tuščiąja eiga. Dešinėje: sukonfigūruokite neveikimo mokesčius ir seansų limitus OCPP vidinėje programoje.

Neteisingai: įstatykite įrenginį į kampą su užblokuotomis įleidimo angomis, kad sutaupytumėte vietos. Dešinėje: išlaikykite vadovo prošvaisą, kad aušinimo kreivė išlaikytų vardinę galią.

Neteisinga: darant prielaidą, kad 80 kW įkrauna kiekvieną automobilį 80 kW. Teisingai: nusprendžia paties transporto priemonės prašymas; 80kW yra lubos, o ne garantija.

Tikri 80kW stoties savininkų atsiliepimai

Regioninis operatorius Kvala Lumpūre, Malaizijoje, valdo šešis padalinius dviejose prekybos centrų automobilių stovėjimo aikštelėse. Esamos 380 V tarnybos apkrovą tvarkė tik pakeitus pertraukiklį, o stotys per dieną apverčia 12–16 seansų; Vienintelis nemalonus dalykas buvo tai, kad malajų kalbos paketą reikėjo nuotoliniu būdu atnaujinti pirmą kartą, o tai užtruko vieną popietę.

Taškente, Uzbekistane, taksi kooperatyvas savo sandėlyje įrengė keturis bokštus. Vairuotojai įkrauna tarp pamainų per 25–40 minučių, o kooperatyvas sutaupė transformatoriaus sąnaudas pagal 120 kW planą. Jų nepasitenkinimas: dviem vairuotojams laidas sunkesnis nei anksčiau naudotų kintamosios srovės įkroviklių.

Prekybos centrų tinklas Zagrebe (Kroatija) 2025 m. trijose parduotuvėse įrengė 80 kW galios įrenginius. Finansų lyderis apskaičiuoja papildomas išlaidas, viršijančias 60 kW, grąžintas per septynis mėnesius nuo papildomų seansų; priekaištaujama tik tuo, kad gerbėjai tampa girdimi karščiausiomis popietėmis, ko dažniausiai vengia naktinis grafikas.

DUK: Ar 80 kW jums tinkama galios klasė?

Kl .: Kodėl 80 kW, o ne 60 kW?

A: 33 % daugiau galios už nedidelę kainą ir paprastai neatnaujinamas esamos 380 V paslaugos tiektuvas.

K: Kodėl ne 120 kW?

A: 120 kW reikia maždaug 50 % daugiau tiektuvo srovės; Jei jūsų paslauga yra ribinė, 80 kW išvengia atnaujinimo išlaidų.

K: Kaip greitai jis įkrauna įprastą EV?

A: Dauguma keleivinių elektromobilių padidina 40–80 km atstumą per 20–40 minučių, atsižvelgiant į akumuliatoriaus priėmimo kreivę ir jo įkrovimo būseną.

K: Ar 80 kW reiškia 80 kW kiekvienam automobiliui?

A: Ne. Transporto priemonė reikalauja savo tarifo, o senesni modeliai gali priimti mažiau; 80kW yra lubos, o ne garantija.

K: Ar siūlote dviejų ginklų versiją?

A: 3 serijos bokštas yra vienas pistoletas; dviejų pistoletų išdėstymui rekomenduojame sujungti du bokštus arba didesnę spintelę.

K: Kokios jungties parinktys galimos?

A: CCS1, CCS2, CHAdeMO, GB/T ir NACS; užsakydami nurodykite savo rinką.

Klausimas: Ar įrenginys gali veikti naudojant 400 V įtampą?

A: Taip. Įėjimas yra AC380V±15%, kuris apima vardinius 380–400 V tinklus.

Kl .: Kaip greitai galite pristatyti?

A: Skaičiuokite 15–20 darbo dienų, kai brėžiniai bus pasirašyti. Konteinerio kiekio užsakymams suteikiami suplanuoti laiko tarpai.

Kl .: Ką apima garantija?

A: 2 metų standartas visam įrenginiui su moduliais.
