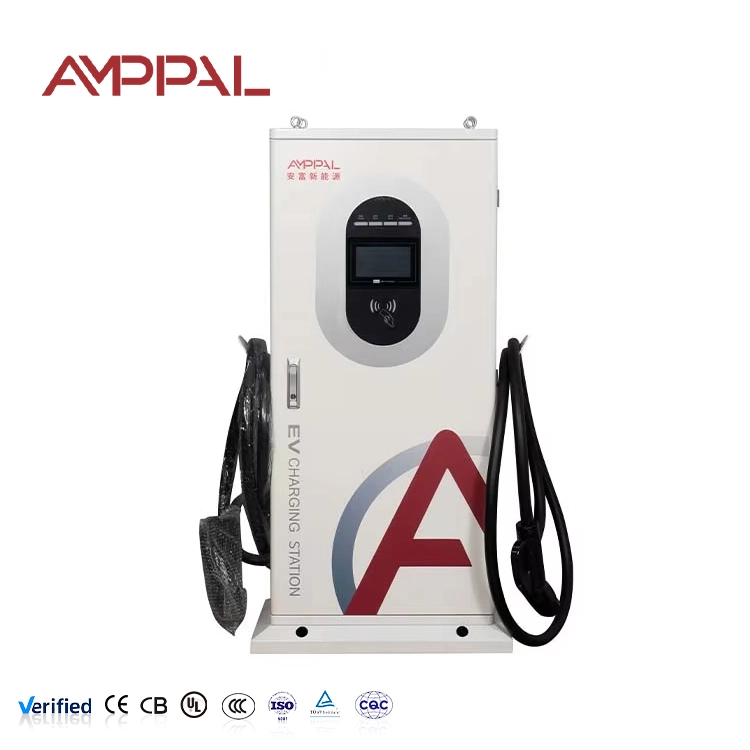

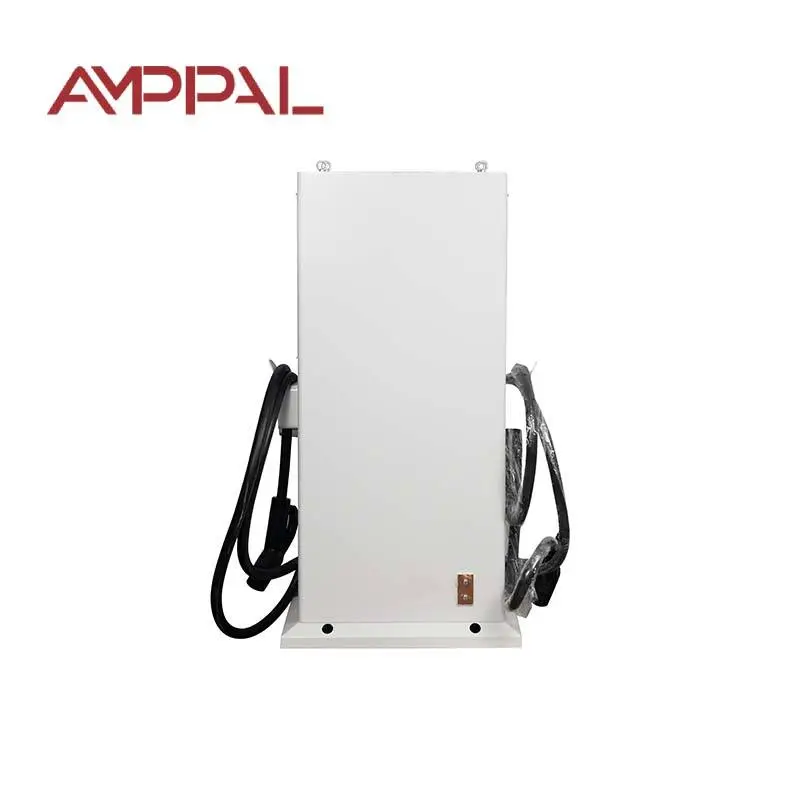

30 kW išmanusis integruotas nuolatinės srovės greitas EV įkroviklis viešbučiams ir biurams

Kas yra šis įkroviklis ir problema, kurią jis išsprendžia

30 kW galios išmanusis integruotas nuolatinės srovės greitas EV įkroviklis, skirtas viešbučiams ir biurams, yra mažų ir vidutinių įkrovimo vietų darbo arkliukas, o šis įkrauna savo sąskaitas, o ne tik kaip įkrauna. AF-DC-030-Y-B-O-3/4/5-H yra ant grindų pastatomas integruotas įrenginys, kurio matmenys yra 1517 x 650 x 300 mm su pagrindu, su 7 colių spalvotu jutikliniu ekranu, įmontuotu viename ploname stulpelyje.

Keturi įkrovimo režimai nėra rinkodaros etiketės. Tai keturios atsiskaitymo strategijos, veikiančios viename įrenginyje, kurių kiekviena skirta skirtingam klientų tipui. Gerai panaudoti, jie skirtingai aptarnauja taksistas, viešbučio svečius ir pirkėjus – jokios papildomos techninės įrangos.

Kodėl operatoriai renkasi šį 30 kW modelį

Ekrane galima pasirinkti keturis režimus: automatinį, fiksuotą galią, fiksuotą kiekį ir fiksuotą laiką, todėl vienas ramstis apima greitą papildymą, ribotas parko sesijas ir naktinį įkrovimą.

Klientai mato režimą ir kainą prieš prisijungdami – mažiau ginčų, mažiau grąžinimų.

Trys prieigos valdikliai – kortelės perbraukimas, QR kodas, slaptažodis – taigi, jūs nuspręsite, kas mokės jūsų kainą: darbuotojai, nariai ar įėjimas.

0-100A išėjimas per 200-1000VDC apima sedanus, visureigius, furgonus ir lengvuosius sunkvežimius su CCS1, CCS2, CHAdeMO, GB/T ir NACS jungtimis.

95 % didžiausias efektyvumas ir mažos galios budėjimo režimas: tuščiąja eiga veikiantis įkroviklis sunaudoja mažiau nei tuščiosios eigos įkroviklis.

IP54 korpusas ir -25 C iki +50 C veikimo diapazonas, todėl atsiskaitymo logika veikia lauke, automobilių stovėjimo aikštelėse ir borteliai, o ne tik salone.

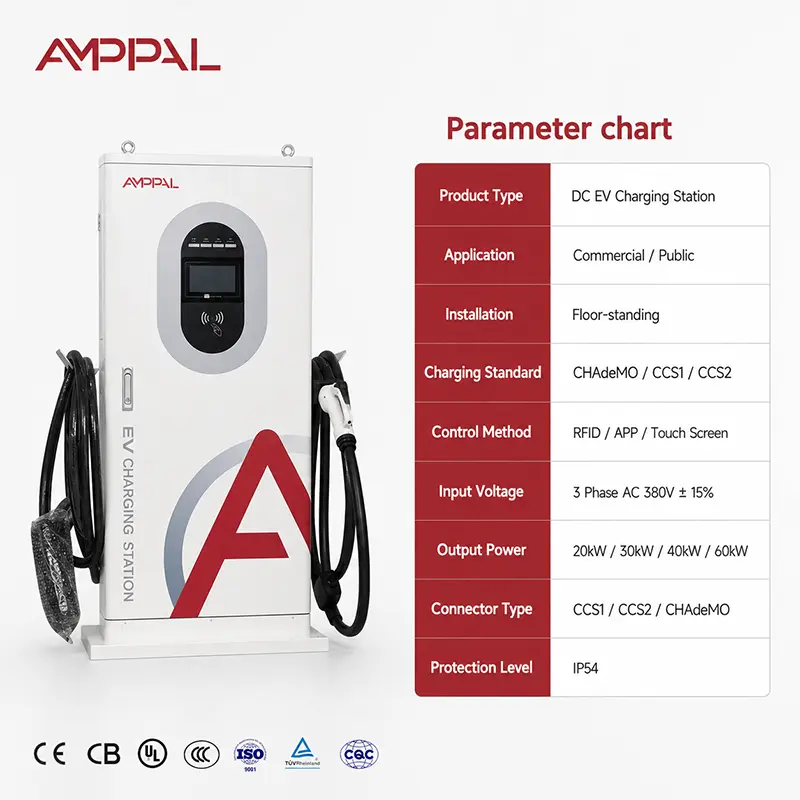

Techninės specifikacijos – 30kW, AF-DC-030-Y-B-O-3/4/5-H

Keturi įkrovimo režimai, keturios pajamų svirties

Automatinis režimas savitarnos parduotuvėse ir degalų aikštelėse: prijunkite, bakstelėkite, eikite – automobilis prašo to, ko jam reikia.

Fiksuota galia automobilių parkų depuose: kiekvieną seansą apribokite iki 20 kW, o dešimt transporto priemonių dalijasi 100 A paslauga, neatjungdami pertraukiklio.

Fiksuota suma prekybos centruose: mokėkite 5 eurus, gaukite 12 kWh - jiems numatomos išlaidos, jums nuspėjamas bilietas.

Fiksuotas laikas nakvynei viešbučiuose: 3 valandų seansas už vienodą kainą užpildo baterijas po vakarienės ir pamainomis apkrova ne piko valandomis.

Sujungta per vieną dieną: automatinis ryte, fiksuotas kiekis vidurdienį, fiksuotas laikas po 22 val. – trys pajamų strategijos, vienas ramstis, pakeistos greičiau nei per minutę.

Kaip veikia keturi režimai

Režimas veikia valdymo plokštėje, o ne laiduose. Prasidėjus seansui, įkroviklis derasi su transporto priemone per jungties protokolą – GB/T, CCS arba CHAdeMO rankos paspaudimą – ir pasirinktas režimas nurodo valdikliui, kaip elgtis. Automatiniame režime transporto priemonės BMS valdo esamą užklausą. Naudojant fiksuotą galią, valdiklis prispaudžia išvestį prie dangtelio ir seansas tiesiog užtrunka ilgiau.

Fiksuota suma yra matuojama, o ne laikas: kalibruotas nuolatinės srovės matuoklis skaičiuoja pristatytas kWh ir valdiklis baigia seansą ties tikslu. Kiekviena sesija registruojama nurodant režimą, kWh, trukmę ir prieigos metodą – žurnalas leidžia suderinti pajamas mėnesio pabaigoje, o ne pasitikėti vairuotojo žodžiu.

Režimas yra per seansą ir pakeičiamas maždaug per dvidešimt sekundžių – vienas įrenginys mišrios paskirties svetainėje gali veikti kaip trys skirtingi produktai per vieną dieną.

Sertifikavimas ir už jo esantys testai

CE ir TUV apima ES ir Persijos įlanką; CB prideda tarptautinį pripažinimą, CCC apima Kiniją, UL galima užsakyti JAV.

IP54 įvertinimas nėra lipduko tvirtinimas – dulkių ir purslų bandymai atliekami mūsų pačių kameroje prieš išvažiuojant įrenginiams.

Kiekvienos partijos gaubto mėginys druskos purškimo kameroje praleidžia 96 valandas; ataskaita keliauja kartu su siunta.

Kiekvienas blokas veikia 24 valandas pilna apkrova 40 C bandymų patalpoje prieš sudedant į dėžę; bet kas, kurio efektyvumas mažesnis nei 94 %, yra perdirbamas.

Nuolatinės srovės matuoklis kalibruojamas pagal etaloninį matuoklį, o kalibravimo lapas patenka į dėžę – naudinga jūsų importuotojo bylai.

Aštuoni surinkimo žingsniai Yueqing gamykloje

Plieninės plokštės supjaustomos ir sulankstomos mūsų CNC perforavimo ir lazerinėmis linijomis, tada padengiamos milteliniu būdu.

Tęsiant gamybą, partijos mėginiai nukreipiami į 96 valandų druskos purškimo kamerą.

Kintamosios srovės įvesties pavara ir nuolatinės srovės maitinimo blokas yra pastatyti ant atskirų surinkimo linijų.

Valdymo plokštė, kalibruotas matuoklis ir OCPP paruoštas modemas yra prijungti pagal fiksuotą sukimo momento ir maršruto grafiką.

Programinė įranga mirksi ir visi keturi įkrovimo režimai tikrinami naudojant akumuliatoriaus simuliatorių.

Tada kiekvienas įrenginys pakartoja 24 valandas trunkantį mirkymą pilnos apkrovos 40 C temperatūroje.

Apžiūrimi sandarikliai, riebokšliai ir ekrano apvadas, tada šešių krypčių vandens purškimas patvirtina IP54.

Kalibravimo sertifikatas pasirašytas, vienetas suvyniotas ir supakuotas eksportui.

Ar 30 kW tinkamas dydis jūsų svetainei?

Jei turite būtiniausių prekių parduotuvę, viešbutį, prekybos centrą ar nedidelį sandėlį, kuriame vairuotojai išbūna 40 minučių ar ilgiau, 30 kW galia yra patogi. Pradėkite nuo vieno vieneto, dvi savaites stebėkite, kokius režimus iš tikrųjų naudoja jūsų klientai, tada pakeiskite mastelį.

Tačiau ši mašina tinka ne visiems. Jei taikote trumpesnes nei 30 minučių trukmės taksi transporto priemones greitkelio koridoriuje, 30 kW gali nuvilti jūsų klientus – nurodykite 60 kW arba 120 kW galios vienetą šiai juostai. Jei viena pamaina perkelia daugiau nei 40 transporto priemonių, jums reikia kelių vienetų ir pasikeis svetainės galios skaičiavimas. O jei jūsų svetainėje nėra trifazio AC380V maitinimo, šio įkroviklio iš viso negalima montuoti – prieš užsakydami patikrinkite tinklo jungtį. Jei jūsų įmonė naudoja tik vieną kainodaros modelį, tarkime, nemokamą apmokestinimą klientams, keturių režimų logika yra daugiau nei jums reikia, o paprastesnis įrenginys kainuotų mažiau.

Ką gausite užsakydami iš AMPPAL

Konteinerių užsakymai iš Yueqing iškeliauja per 15-20 darbo dienų; vieno mėginio vienetai išeina per 3-5 darbo dienas.

Pavyzdiniam užsakymui užtenka vieno vieneto; konteinerio kainos prasideda nuo 10 vienetų, o modelius galite maišyti tame pačiame konteineryje.

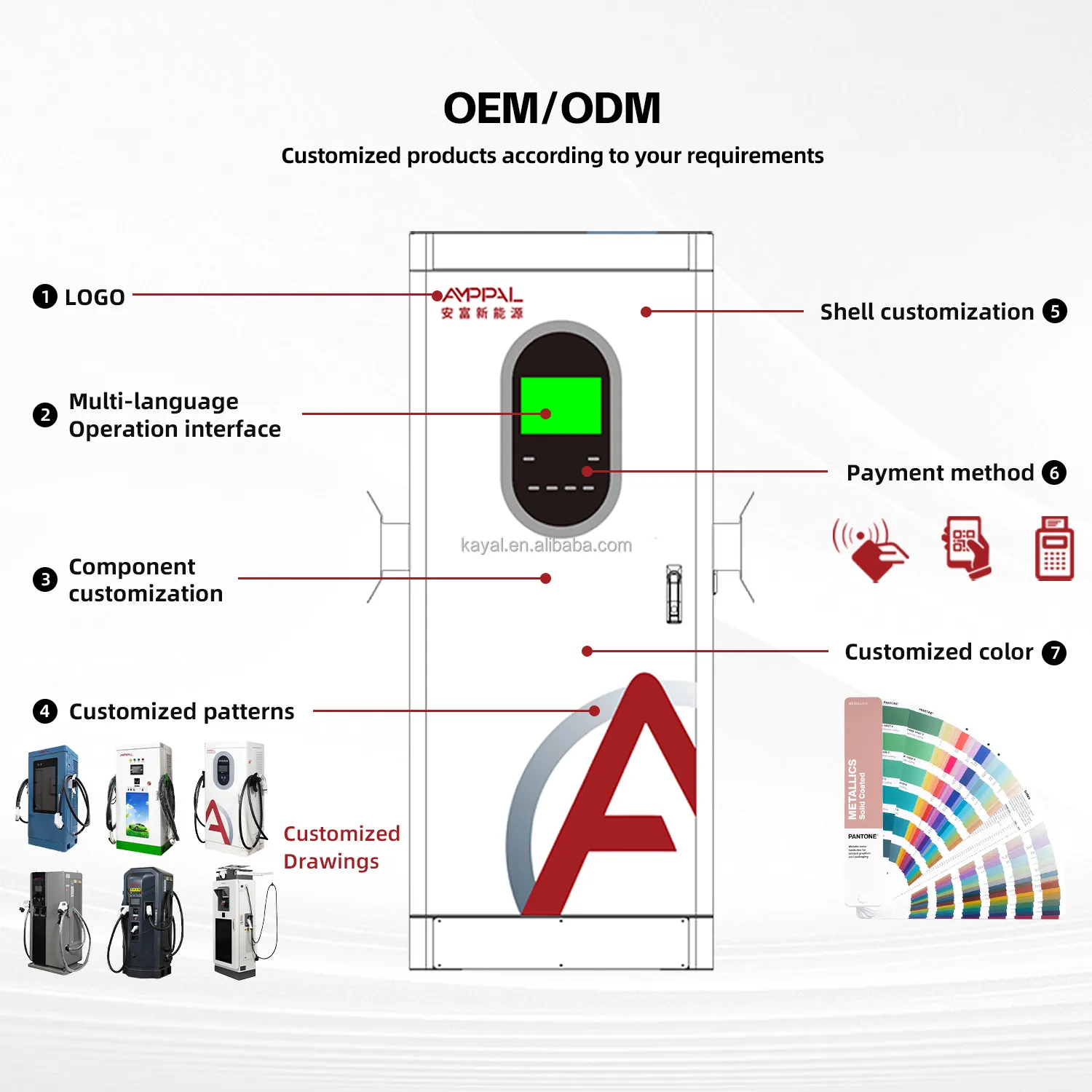

OĮG parinktys: prekės ženklas, spintelės spalva, tinkintos mokėjimo programos integravimas, tinkintos etiketės.

Eksporto faile yra komercinė sąskaita faktūra, pakuočių sąrašas, kilmės sertifikatas, CE/TUV sertifikatai ir partijos bandymų ataskaitos.

Pats AMPPAL valdo daugiau nei 200 įkrovimo stotelių – mes naudojame savo įkroviklius anksčiau nei jūs.

Kasimas, konteinerių pakrovimas ir pristatymo sąlygos

Kiekvienas įrenginys siunčiamas vertikaliai medinėje dėžėje, kurios dydis atitinka 1517 x 650 x 300 mm pėdsaką, su putplasčio kampiniais blokais ir keturių krypčių padėklų pagrindu. Pistoletas ir kabelis yra suvynioti ir surišti viduje, todėl jungtis niekada neatlaiko kabelio svorio.

Viena dėžė vienoje padėklo pozicijoje: 20 pėdų konteineris užima apie 10 dėžių, o 40 pėdų aukštas kubas apie 24, priklausomai nuo to, kiek sumaišysite su prie sienos tvirtinamais modeliais. Kiekvieną prikrautą konteinerį fotografuojame prieš užsidarant durims.

Standartinės sąlygos yra EXW Yueqing, FOB Ningbo arba CIF į jūsų uostą. ES pirkėjams pridedame atitikties deklaraciją.

Garantija, atsarginės dalys ir palaikymas

Visam įrenginiui garantija galioja dvejus metus. Praktiškai sugenda ventiliatoriai ir pistoletų mazgai, tiek sandėliuojami, tiek išsiunčiami per 48 valandas.

Atsarginės dalys laikomos 8+ metus: jutikliniai ekranai, ginklų mazgai, ventiliatoriai, filtrai, valdymo plokštės – dauguma išvažiuoja per savaitę.

Nuotoliniai programinės įrangos atnaujinimai ir OCPP 1.6/2.0 konfigūracijos palaikymas per 24 valandas el. paštu arba WhatsApp.

Rekomenduojame techninės priežiūros ritmą: valykite įsiurbimo filtrą kas 1-3 mėnesius, kasmet sukite maitinimo jungtis.

Jei įrenginys sugenda, prieš siųsdami dalis diagnozuojame pagal nuotraukas ir multimetrą – dažniausiai tai yra ventiliatorius, filtras arba ekranas.

Naudojimo klaidos, kurių reikia vengti (neteisinga / teisinga)

Neteisingai: įkroviklis tvirtinamas prie sienos, kurioje už oro įleidimo angos nėra tarpo. Dešinėje: palikite bent 300 mm už nugaros ir 500 mm iš abiejų pusių, kad ventiliatoriai galėtų kvėpuoti; Užblokuotas oro srautas yra pagrindinė galios sumažėjimo priežastis.

Neteisinga: 30 kW įkroviklio tiekimas per ploną prailgintuvą arba per mažo dydžio laidą. Dešinėje: naudokite nurodytą kabelio skerspjūvį pagal eigos ilgį; Jei įvestis yra mažesnė nei AC380V +/- 15%, įrenginys sumažina galią arba sugenda.

Negerai: leiskite jutikliniam ekranui metus kepti tiesioginėje vidurdienio saulėje. Dešinėje: pritvirtinkite paprastą stogelį arba nukreipkite įrenginį į šiaurę, kur praktiška; ekranas įvertintas lauke, tačiau tiesioginė saulė sutrumpina jo tarnavimo laiką ir apsunkina skaitymą.

Neteisingai: ištraukiama jungtis, kol seansas yra aktyvus, kad sutaupytumėte laiko. Dešinėn: paspauskite Stop ekrane arba leiskite seansui baigtis įprastai; seanso viduryje atjungus kištuką, įtempiami jungties kontaktai ir transporto priemonės įvadas.

Negerai: nepaisykite įsiurbimo filtro, kol garsiai skambės ventiliatoriai. Dešinėje: valykite filtrą kas 1-3 mėnesius, priklausomai nuo dulkių; užsikimšęs filtras kainuoja efektyvumą ir galiausiai perkaista galios moduliai.

Klientų patirtis, gera ir erzinanti

Degalinės operatorius Rijade, Saudo Arabijoje (2025 m. rugpjūtis) savo kieme valdo šešis iš šių įrenginių. Jis sako, kad fiksuoto kiekio režimas sustabdė ginčus: vairuotojai žino, kad moka už 10 kWh, bet ne ilgai. Jo vienas nuoskaudas: numatytoji ekrano kalba yra anglų ir jis turėjo prašyti arabiškos perdangos – dabar ją siūlome paprašius.

Viešbučių grupė Antalijoje (Turkiye) (2026 m. balandžio mėn.) naudoja fiksuoto laiko režimą nakvynei svečiams įkrauti: svečiai gauna 3 valandų seansą, įskaičiuotą į kambario kainą, o įkroviklis vėl persijungia į mokamą automatinį režimą iki 9 val.

Taksi kooperatyvas Nairobyje, Kenijoje (2026 m. sausis) nupirko penkis vienetus, kad nustatytų pigesnį naktinį tarifą savo vairuotojams ir didesnį viešąjį tarifą. Jų nedidelis nusiskundimas: braukiant kortelių skaitytuvą kartais prireikia dviejų kartų per stiprų lietų; nuo 2026 m. kovo mėnesio pristatome atnaujintą kortelių skaitytuvą.

DUK – atsiskaitymo ir apmokestinimo režimai

Kl.: Ar galiu pakeisti įkrovimo režimą aktyvios sesijos metu?

A: Ne – režimas užrakinamas, kai prasideda seansas; sustabdyti ir paleisti iš naujo nauju režimu. Taip išvengiama ginčų dėl kainų.

Kl.: Ar fiksuoto kiekio režimas apmokestinamas kWh ar laiku?

A: Pagal energiją: nuolatinės srovės matuoklis skaičiuoja kWh ir sustabdo seansą ties taikiniu.

Kl.: Ar vairuotojai gali pradėti krauti naudodami QR kodą, o ne kortelę?

A: Taip – ​​palaikomas nuskaitymo kodas, perbraukimo kortelė ir slaptažodis; svetainės savininkas įgalina ką nori.

K: Kokias mokėjimo sistemas galima integruoti?

A: OCPP 1.6/2.0 prijungia įrenginį prie jūsų arba trečiosios šalies vidinės sistemos; vietinių mokėjimo programų integravimas yra pasirinktinė parinktis.

Kl.: Kas atsitiks, jei vairuotojas fiksuoto laiko seansą baigia anksčiau?

A: Seansas sustabdomas ir žurnale įrašomas tikrasis pristatytas kWh; atsiskaitymas atliekamas pagal fiksuotą mokestį, kurį sukonfigūravote, arba pagal jūsų pagrindines taisykles.

Kl .: Ar galiu nustatyti skirtingas kainas skirtingiems režimams?

A: Taip – ​​kaina konfigūruojama pagal režimą arba prieigos grupę, įkroviklio nustatymuose arba per backend.

K: Ar šis 30 kW modelis palaiko du ginklus?

A: Standartiškai statomi laivai su vienu pistoletu; Pagal pageidavimą galima įsigyti dviejų pistoletų konfigūraciją, o 30 kW galia dalijamasi tarp dviejų transporto priemonių.

Kl .: Kaip sustabdyti visą dieną toje vietoje stovinčią transporto priemonę?

A: Naudokite fiksuoto laiko režimą arba nustatykite maksimalią seanso trukmę vidinėje programoje; įkroviklis baigia seansą ir atlaisvina vietą.
