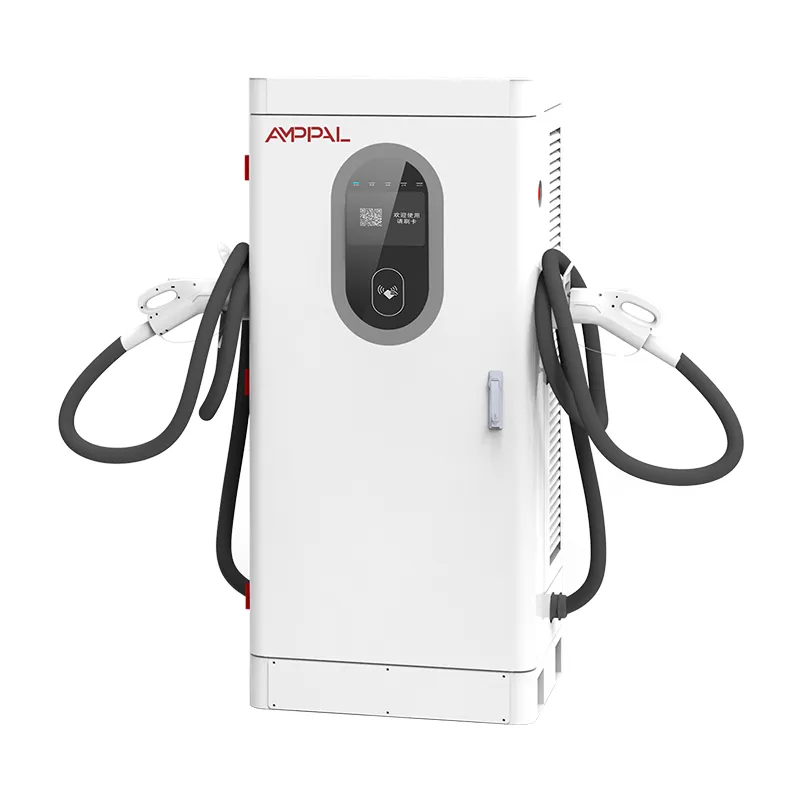

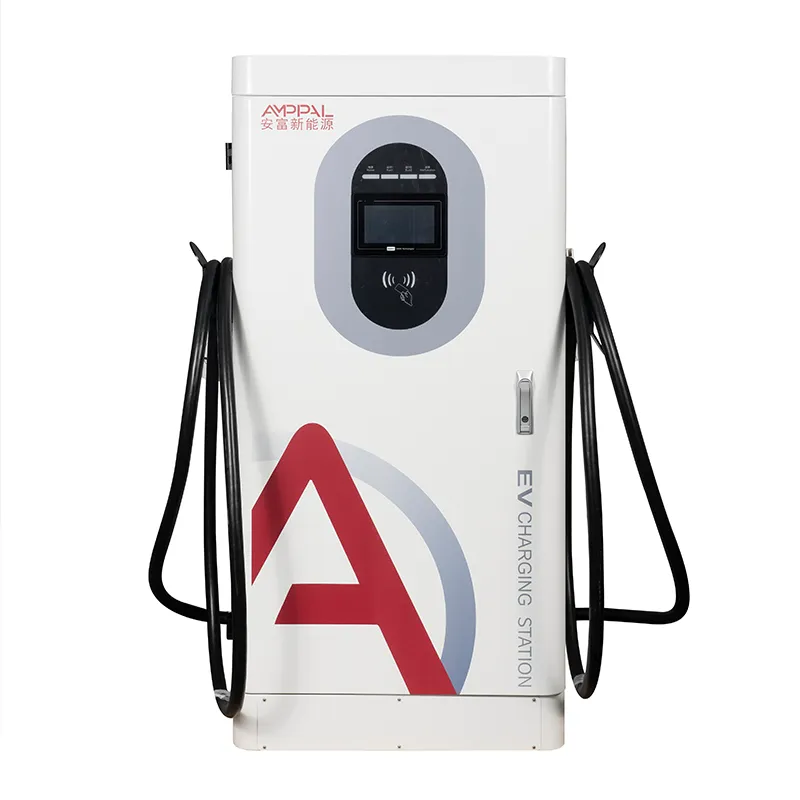

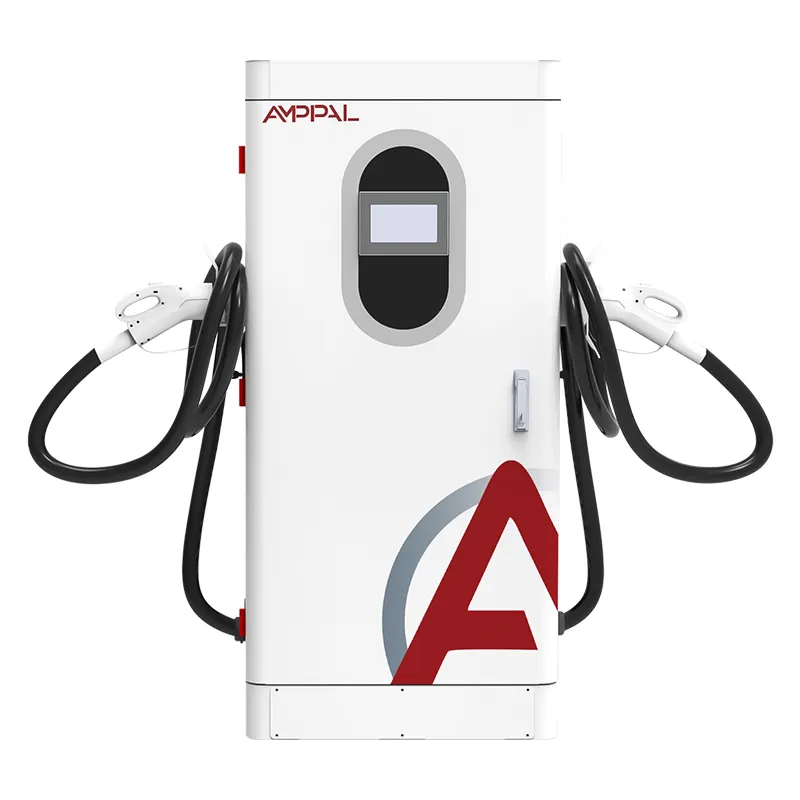

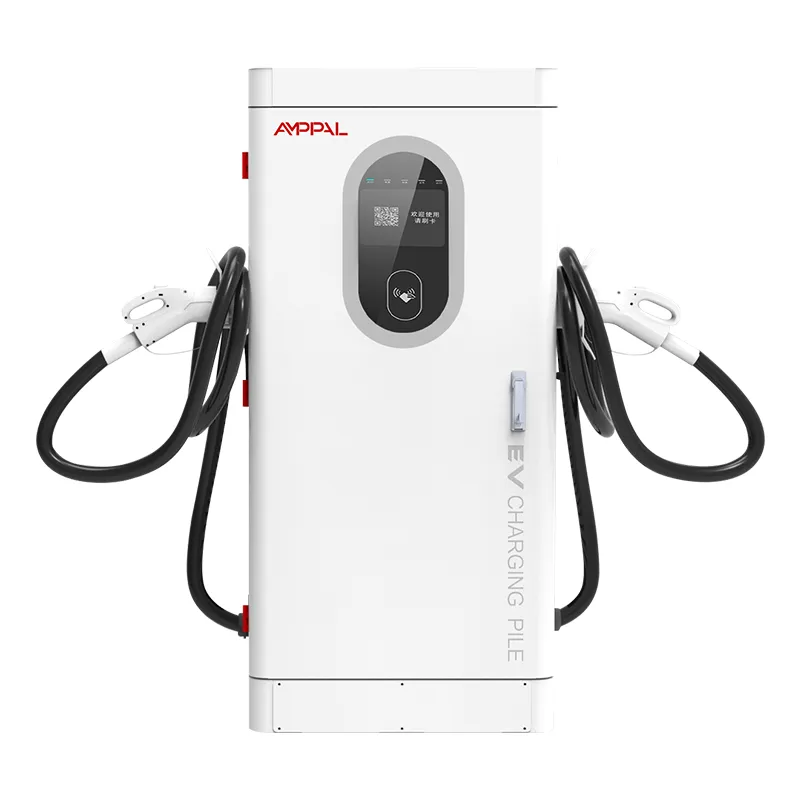

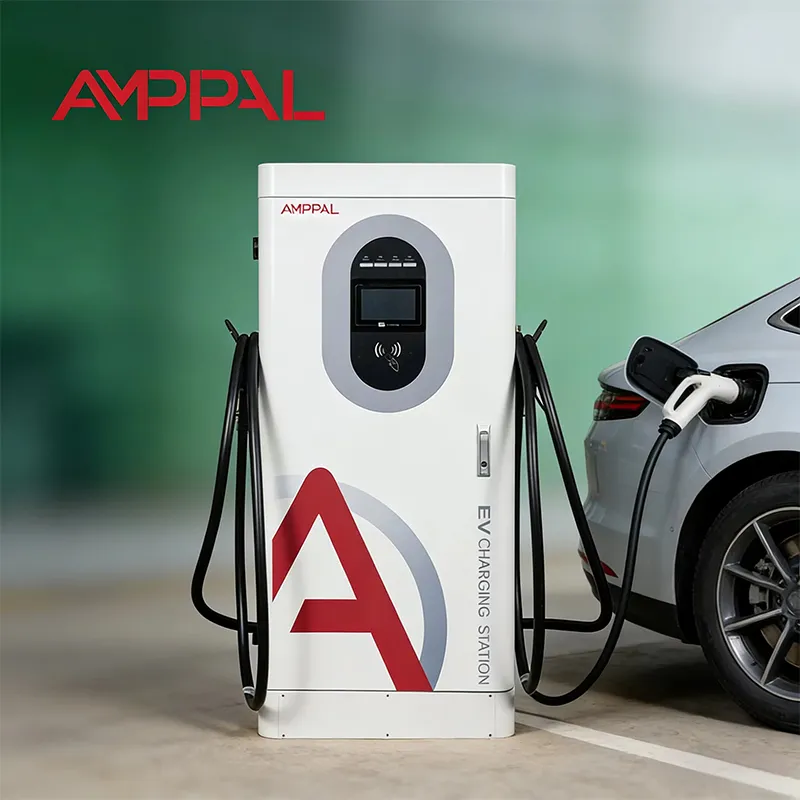

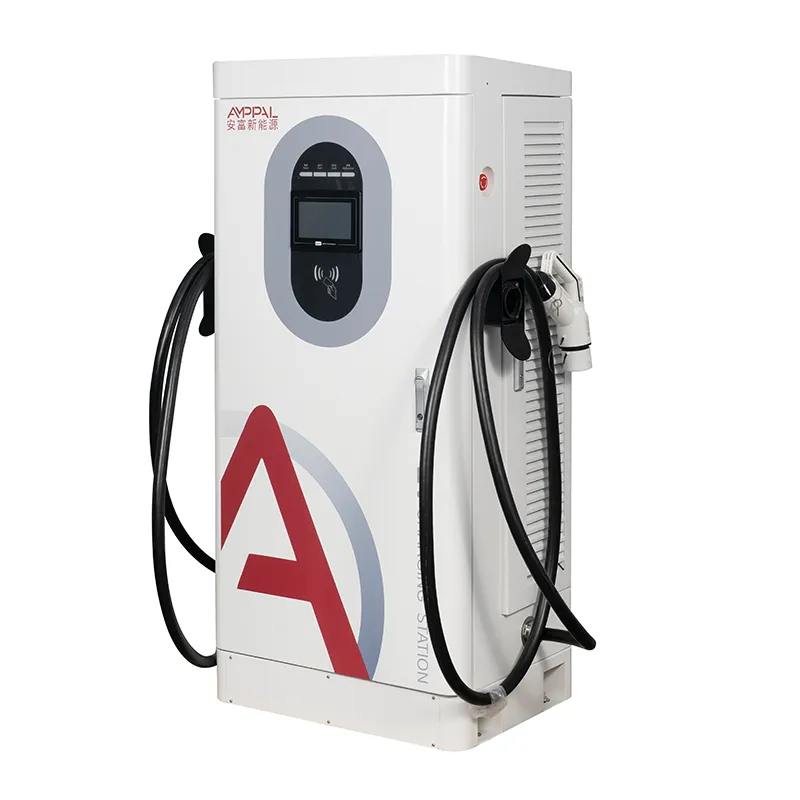

60 kW komercinė nuolatinės srovės greitojo elektromobilių įkrovimo stotis greitkelių paslaugoms

Kas yra šis 60 kW įkroviklis ir kodėl mokėjimas lemia jo IG

Įkrovimo stotelė uždirba pinigų tik tada, kai seansas baigiasi mokėjimu, kuris išgryninamas – ir apie tai niekada nekalbama daugumoje 60 kW specifikacijų lapų. AMPPAL AF-DC-60-Y-B-O-4-H yra ant grindų pastatomas integruotas nuolatinės srovės greitasis įkroviklis, 1620 x 750 x 560 mm, su keturiais būdais vairuotojui atsiskaityti: kredito / debeto kortelių terminalu, QR nuskaitymu, RFID kortelėmis ir Plug & Charge.

Po mokėjimo sluoksniu yra 200–1000 V nuolatinės srovės galios pakopa, kurios nuolatinė galia yra nuo 300 iki 1 000 V, todėl 400 V ir 800 V automobiliai įkrauna beveik pilną tarifą. 7 colių jutiklinis ekranas vykdo seansą; OCPP 1.6j per Ethernet, 4G arba WiFi perkelia kiekvieną operaciją į jūsų atsiskaitymo programinę įrangą.

Kodėl mokėjimas toks svarbus esant 60 kW? Kadangi šios stotys yra patogių prekių parduotuvėse, viešbučių aikštelėse ir mažose komercinėse aikštelėse, kur vairuotojas nėra laisvas automobilių parko naudotojas – jei turistas negali atsiskaityti piniginėje esančiu metodu, prarasite seansą ir pajamas.

Keturi būdai, kaip vairuotojas gali mokėti ir kodėl tai laimi svetaines

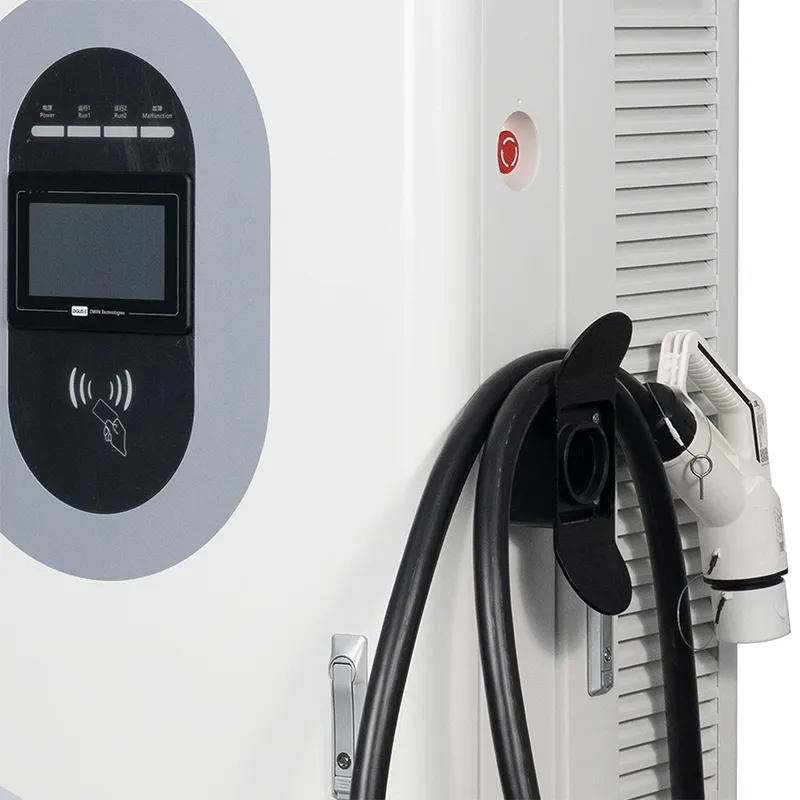

Kortelių terminalas: priimkite standartinius mokėjimo terminalus, naudojamus ES tinkluose – pakeiskite pirkėjo nurodytą modelį ir kortelių mandatai Vokietijoje ar Prancūzijoje bus įvykdyti.

QR 7 colių ekrane: vairuotojai nuskaito naudodami savo vietinę programėlę – Alipay stiliaus pinigines Persijos įlankoje, GCash stiliaus programėles Pietryčių Azijoje – o visa kita išsprendžia jūsų pasirinktas vartai.

RFID: automobilių parko valdytojas išdalina korteles vairuotojams ir gauna vieną mėnesinę sąskaitą, o ne kompensuoja mokėjimus programėlėmis po vieną.

„Plug & Charge“ (ISO 15118): suderinami EV autentifikuojami automatiškai, kai jie prijungti, ekranas visiškai neliečiamas – Šiaurės Amerikos tinklai tai daro labiausiai.

OCPP 1.6j atsiskaitymas: Įgaliojimas, „StartTransaction“, „StopTransaction“ ir „MeterValues“ patenka į jūsų CPO užpakalinę programą, todėl pajamos suderinamos neeksportuojant CSV.

95 % maksimalus efektyvumas ir IP54 apsauga leidžia mašinai uždirbti: mažiau šilumos nuostolių, mažiau dulkių patekimo, mažiau kelionių.

Techninės specifikacijos

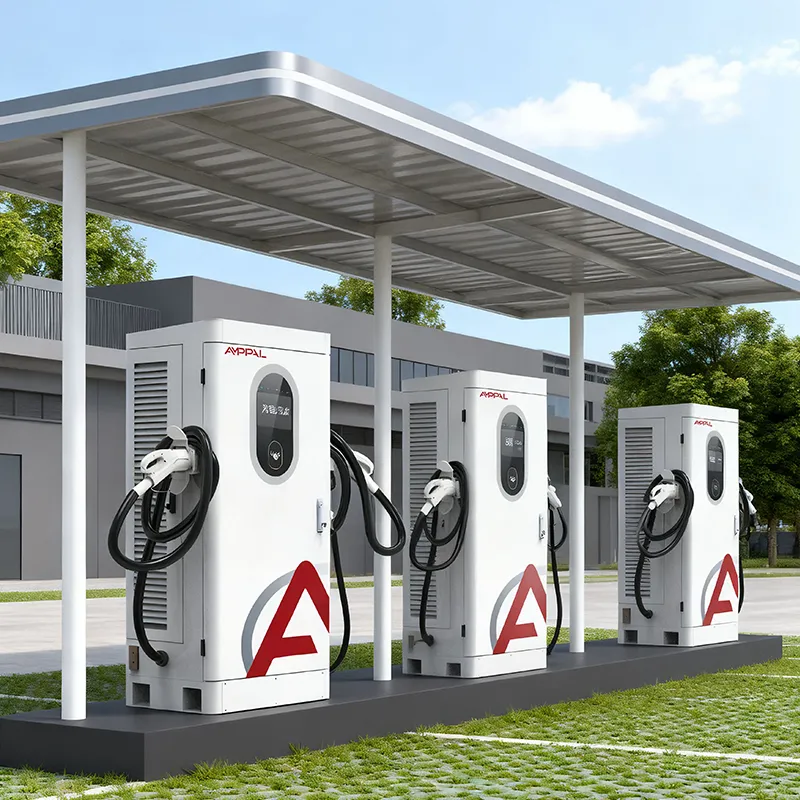

Kur šį įrenginį diegia kortelės ir QR rinkos

Degalinės ir savitarnos parduotuvės Vokietijoje, Prancūzijoje ir Kroatijoje, kur reguliuotojai tikisi veikiančio kortelių skaitytuvo šalia kištuko.

JAE ir Saudo Arabijos prekybos centrai ir viešbučių automobilių stovėjimo aikštelės, kuriose dominuoja QR mokėjimo įpročiai, o 1620 mm spinta telpa po standartiniu baldakimu.

Kurorto automobilių stovėjimo aikštelė Tailande, Vietname ir Indonezijoje, aptarnaujanti turistus, kurie kiekvienoje kelionėje turi skirtingą programėlę.

Lengvųjų automobilių parko depai – pristatymo furgonai ir taksi – kur vadovai išduoda RFID korteles, užuot ieškoję vairuotojo išlaidų.

Savivaldybių sklypai ir prekybos centrų stogai, kur viena mašina turi patenkinti būsimus Plug & Charge automobilius be techninės įrangos keitimo.

Žingsnis po žingsnio mokėjimas atgal

Seanso eiga: vairuotojas prijungiamas, autentifikuojamas naudojant RFID kortelę, programos nuskaitymas, kortelės bakstelėjimas arba „Plug & Charge“ rankos paspaudimas, tada įkroviklis vykdo OCPP autorizacijos skambutį jūsų fone. Jei atsakymas teigiamas, 300–1000 V nuolatinės galios langelyje galia padidinama iki reikalaujamos transporto priemonės įtampos, o „MeterValues“ stumiama tol, kol „StopTransaction“ uždarys įrašą.

Atsiskaitymas išlieka švarus, nes įkroviklis niekada nekainuoja vienas – tai daro jūsų užpakalinė programa. Jūs nustatote tarifus vienai jungtiei, laiko langeliui arba vartotojų grupei, o įrenginys tiesiog praneša išmatuotas kWh.

Neturite savo programinės įrangos? Jis sujungiamas su pagrindinėmis OCPP platformomis, o mūsų inžinieriai paleidžia jūsų IT komandą per laukus.

Sertifikatai faile ir tai, ką išbandome kiekvienai partijai

Sertifikatai: CE, CB, TUV, UL ir CCC – pagal pageidavimą su šiuo modeliu susietos kopijos.

Prieš išsiunčiant, kiekvienas įrenginys veikia 48 valandas esant pilnai apkrovai ir užregistruojama modulio ir jungties temperatūra.

Korpuso mėginiai yra 96 ​​valandas veikiančioje druskos purškimo kameroje ir atitinka IP54 patikrinimus; veikimo juosta yra nuo -25C iki +50C.

Atitiktis EN IEC 61851-1:2019 ir EN IEC 61851-23:2014 apima 13 saugos funkcijų.

Matavimas yra kalibruojamas atsitiktine tvarka kiekvienoje partijoje, todėl apmokestinamos kWh atitinka išmatuotas kWh.

Konstrukcijos viduje: 8 žingsniai nuo ritės iki dėžės

1 veiksmas: 1,5 mm plieninio korpuso CNC perforavimas, lenkimas ir pjovimas lazeriu linijose, kuriose naudojami FANUC robotai.

2 žingsnis: Miltelinis dažymas ir kietinimas; iš tos pačios partijos patikrinimui paimamas druskos purškiamas mėginys.

3 veiksmas: kintamosios srovės įvesties pakopa ir nuolatinės srovės maitinimo moduliai, pastatyti ant atskirų linijų – jie niekada nesimaišo.

4 veiksmas: SiC modulių, jungčių ir kortelių skaitytuvo korpuso patikrinimas.

5 veiksmas: laidų sujungimas su sukimo momentu valdomais gnybtais, tada kiekvienos jungties vizualinis kokybės patikrinimas.

6 veiksmas: 48 valandų įjungimas esant 40C aplinkos temperatūrai registravimo išeiga, efektyvumas ir ryšio stabilumas.

7 veiksmas: programinės aparatinės įrangos „flash“, OCPP 1.6j bandymas su mūsų serveriu ir visų keturių mokėjimo būdų funkciniai testai.

8 veiksmas: pakavimas, dėjimas į padėklus ir nuotraukų ataskaita prieš išsiuntimą.

Dydžių nustatymo vadovas: kai ši 60 kW galios spinta užsidirbs

Pasirinkite AF-DC-60-Y-B-O-4-H, kai jūsų svetainėje daugiausia tikimasi 400 V keleivinių EV, 30–60 minučių trukmės seansai yra priimtini, o jūsų pagrindinis galvos skausmas yra pinigų rinkimas iš vairuotojų. Mažmeninės prekybos, svetingumo ir mažos komercinės svetainės tinka šiam profiliui, o keturi mokėjimo būdai pašalina dažniausiai pasitaikančią priežastį, dėl kurios miršta seansas.

Šis produktas jums netinka, jei jūsų svetainėje važinėja 800 V taksi, kurie turi apsisukti greičiau nei per 20 minučių – 120 kW arba 160 kW vienetas uždirba daugiau už vieną vietą. Tai taip pat netinkamas pasirinkimas tik programoms skirtam tinklui, kuris niekada nenaudos terminalo lizdo.

Vis dar sprendžiate? Nurodykite šalį, transporto priemonių rinkinį ir pirkėją, o mes rekomenduosime konfigūraciją, įskaitant tai, ar išsiųsti kortelių skaitytuvą iš anksto įdiegtą, ar palikti lizdą terminalui.

Kodėl operatoriai užsako iš mūsų, o ne iš perpardavėjo

Jūs derasi su gamintoju Yueqing mieste, o ne su tarpininku, cituojančiu kažkieno kainoraštį.

OEM / ODM: jūsų logotipas, spalva, iš anksto sukonfigūruota mokėjimo programa – aparatinė įranga, programinė įranga ir prekės ženklas iš vienos gamyklos.

Standartiniai vienetai pristatomi per 15-20 darbo dienų; OĮG partijos prideda 7–10 dienų meno kūriniams ir bandymams.

Bandomieji užsakymai iš 1 vnt. naujoms rinkoms; konteinerio lygio kainodara, kai modelis pasitvirtina.

DHL / FedEx atsargines dalis perkelia su 2 metų garantija, o nuotolinė diagnostika naudoja tą pačią OCPP nuorodą, kurią naudojate atsiskaitydami.

Pakavimas, įkrovimas ir su juo susiję popierizmai

Kiekvienas įkroviklis keliauja faneros dėkle su putplasčio laikikliais aplink ekraną ir kortelių skaitytuvo zoną. Spintelės svoris yra maždaug 300 kg; dėžė prideda 60-80 kg, o 40HQ užima 10-14 dėžių, priklausomai nuo išdėstymo.

Pagal numatytuosius nustatymus siunčiame FOB Ningbo arba Šanchajų; Galima susitarti CIF, CFR ir DDP. Padėklų schema siunčiama jūsų ekspeditoriui prieš pakuojant.

Dėžutėje yra komercinė sąskaita faktūra, pakavimo sąrašas, kilmės sertifikatas, CE/TUV kopijos ir OCPP integravimo vadovas.

Garantija, atsarginės dalys ir smulkūs raštai, kuriuos turėtumėte perskaityti

Dveji metai vienete. Atkreipkite dėmesį, kad mokėjimo terminalas taip pat taikomas – kortelių skaitytuvai yra ta dalis, kurią integratoriai dažniausiai mano, kad tai nėra.

DHL arba FedEx atsargines dalis išleidžia per dvi dienas nuo patvirtintos pretenzijos gavimo; Europoje juos paprastai pamato per 3–5 darbo dienas.

Programinė įranga ir OCPP parametrai atnaujinami nuotoliniu būdu per tinklo ryšį; daugeliui pataisymų nereikia apsilankyti svetainėje.

Vaizdo įrašo paleidimas pirmą kartą instaliuojant: laidai, įžeminimas ir užpakalinės sistemos suporavimas tiesiogiai patikrinti kartu su technikas.

Kasmetinė priežiūra: du kartus per metus išvalykite oro filtrus, kartą per metus sukite kintamosios srovės įvesties gnybtus, laikykite QR zoną be lipdukų.

Lauko pastabos: Neteisingai prieš tiesiai prie mašinos

Neteisingai: pritvirtinkite korpusą taip, kad kortelių terminalas būtų nukreiptas į tiesioginę popietės saulę, tada kaltinkite skaitytuvą. Dešinėje: padėkite jį po stogeliu; ekranas ir terminalas išlieka įskaitomi ir vėsūs.

Neteisingai: dalijamasi vietos transformatoriumi su suvirinimo aparatais ir kompresoriais. Teisingai: suteikite įkrovikliui savo pertraukiklį ir laikykite įvestį AC380V viduje +-15%, ką toleruoja plataus diapazono dizainas.

Neteisingai: palikite lipduką virš QR kodo. Dešinėje: kas savaitę patikrinkite nuskaitymo sritį – miręs QR užmuša daugiau seansų nei nutrūkęs laidas.

Neteisingai: ištraukite tinklo kištuką, nes nepavyko atnaujinti vieno programinės įrangos. Teisingai: pirmiausia paskambinkite mums; Dauguma atnaujinimo problemų per kelias minutes atkuriamos naudojant OCPP nuorodą.

Neteisingai: darant prielaidą, kad „Plug & Charge“ veikia kiekviename elektromobilyje. Teisingai: reikia ISO 15118 palaikančios transporto priemonės ir įgalintos užpakalinės programos; RFID ir kortelė išlieka universalus atsarginis variantas.

Trys pirkėjai, trys rinkos, tikri atsiliepimai

Degalų mažmenininkas Kroatijoje 2025 m. kovo mėn. pakeitė tris tik programoms skirtus įkroviklius į AF-DC-60-Y-B-O-4-H dviejuose greitkelių kiemuose. Mokėjimai kortelėmis per mėnesį šoktelėjo nuo nulio iki 40 % seansų, o buhalteris atsiskaitymo ataskaitas ištraukia iš galinės sistemos, o ne suderina skaičiuokles. Jų skundas: 7 colių ekranas vasarą greitai renka pirštų atspaudus.

Viešbučių grupė Dubajuje įrengė aštuonis vienetus dviejuose objektuose, daugiausia pasikliaudama QR mokėjimu. Registratūroje RFID kortelės buvo naudingos darbuotojų transporto priemonėms. Priežiūros vadovas pažymi, kad spintelę sunku pakeisti – suplanuokite vietą prieš pilant betoną.

Taksi kooperatyvas Malaizijoje valdo šešis padalinius savo sandėlyje su RFID laivyno kortelėmis. Vidutinė sesija yra 42 minutės 400 V taksi, o pajamų derinimas perėjo nuo savaitės iki realiojo laiko. Ginčas: vairuotojams naktį pasirodė per garsus seanso pabaigos pyptelėjimas, kurį operatorius nuleido iš galinės dalies.

DUK

Kl.: Ar šiuo įkrovikliu galima atsiskaityti kortelėmis visose Europos šalyse?

A: kabinetas priima standartinius mokėjimo terminalus, naudojamus ES tinkluose; vietinių taisyklių (pvz., Vokietijos kalibravimo įstatymo) laikymasis priklauso nuo terminalo ir pirkėjo, kurį su juo susiejate. Padedame išsirinkti suderinamą modelį.

K: Ar „Plug & Charge“ veikia išėmus iš dėžutės?

A: Techninė įranga palaiko ISO 15118, tačiau „Plug & Charge“ taip pat reikalingas įgalintas sutarties sertifikatas jūsų užpakalinėje sistemoje ir suderinama transporto priemonė. Prieš išsiųsdami išbandome rankos paspaudimą savo laboratoriniame įkroviklyje.

Kl .: Kaip prijungti tai prie esamos OCPP platformos?

A: Nustatykite serverio URL ir kredencialus 7 colių ekrano nustatymuose arba naudodami mūsų žiniatinklio įrankį; įkroviklis palaiko OCPP 1.6j per Ethernet, 4G arba WiFi. Dauguma platformų jį atpažįsta per kelias minutes.

Kl.: Ar vairuotojai gali atsiskaityti vietinėmis QR programėlėmis, tokiomis kaip STC Pay arba GCash?

A: Taip – ​​QR mokėjimus apdoroja jūsų mokėjimo šliuzas; įkroviklis rodo jūsų teikėjo sugeneruotą QR kodą. Su jūsų komanda konfigūruojame šliuzo galinį tašką.

Kl.: Ką daryti, jei seansas nepavyksta atliekant mokėjimo veiksmą?

A: Įkroviklis registruoja bandymo atpažinti ir gedimo kodus. Dauguma gedimų yra pasibaigusi RFID kortelė arba blogai nufotografuotas QR – abu matomi operacijų žurnale.

Kl .: Ar judrioje vietoje pakanka 60 kW?

A: Mažmeninės prekybos ir viešbučių svetainėms, kuriose seansai trunka 30–60 minučių, taip. Jei tikitės didžiausios eilės, viršijančios 8–10 automobilių per dieną vienoje įlankoje, apsvarstykite galimybę naudoti didesnės galios modelį arba antrą įrenginį.

K: Ar siūlote šį modelį su pasirinktomis spalvomis ar logotipais?

A: Taip, OEM prekės ženklas yra standartinis - miltelinio dangos spalvą, logotipą ir programos pavadinimą galima pritaikyti; pristatymo laikas prideda apie 7-10 darbo dienų.

Kl .: koks yra minimalus gamyklos kainų užsakymas?

A: Bandomieji užsakymai prasideda nuo 1 vieneto standartine kaina; konteinerio kiekio užsakymai (10 ir daugiau vienetų) atrakina didmenines kainas. Teiraukitės galiojančio kainoraščio.
