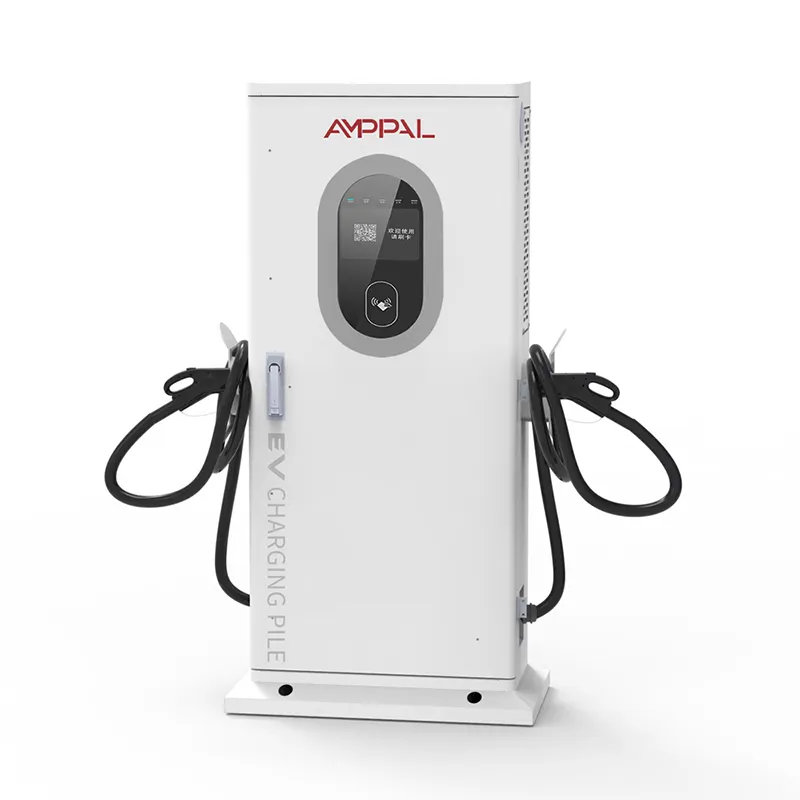

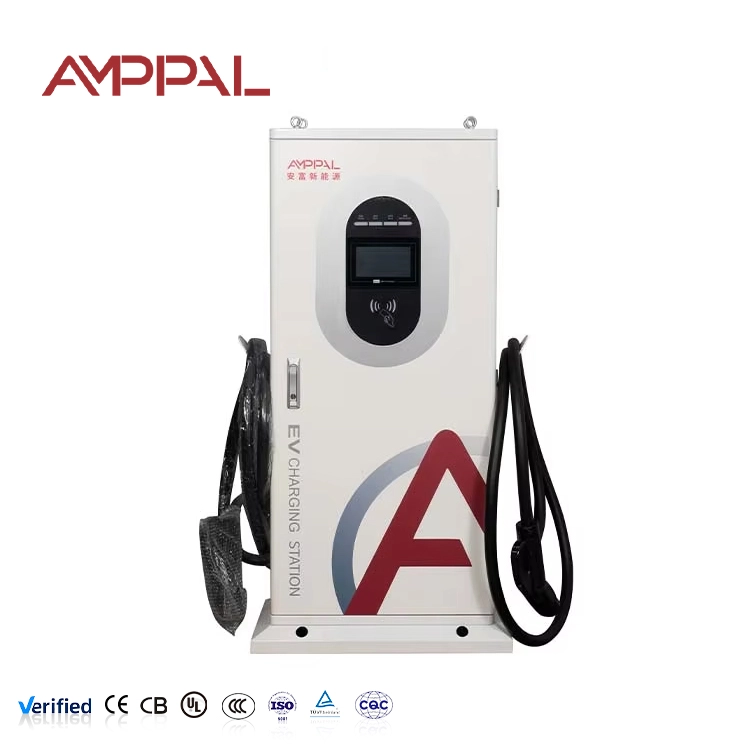

40 kW komercinė integruota nuolatinės srovės EV įkrovimo stotis viešajai automobilių stovėjimo aikštelėje

Kas yra šis įkroviklis ir kur jis skirtas gyventi

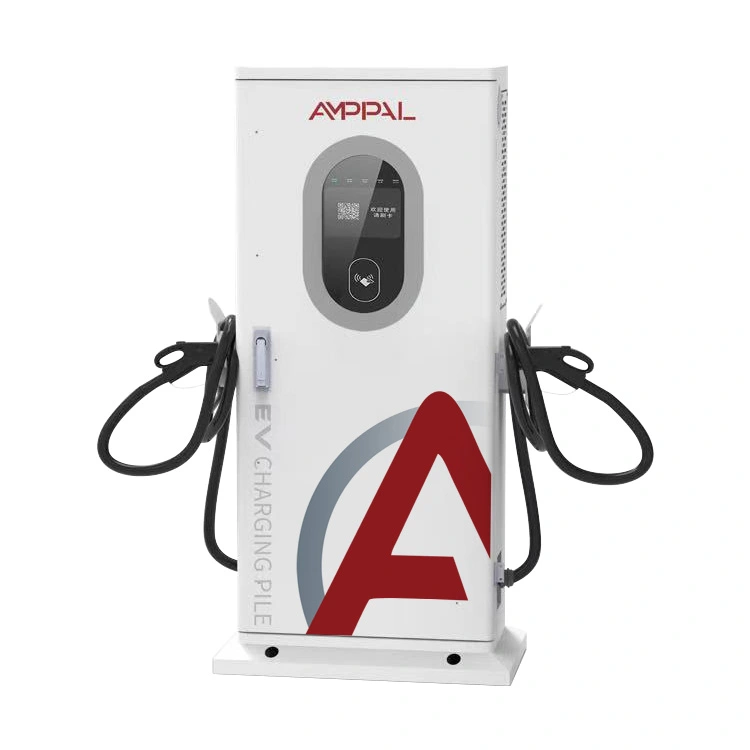

Druskus oras, dykumos karštis, stingančios naktys – aplinka, kuri žudo pigius įkroviklius, yra būtent ten, kur AF-DC-040-Y-B-O-3/4/5-H buvo sukurtas tam, kad išliktų gyvas. Tai ant grindų pastatomas integruotas nuolatinės srovės greitasis įkroviklis 1517 x 650 x 300 mm spintelėje su pagrindu, kurio vardinė išvestis yra 40 kW per 200–1000 VDC ir iki 100 A AC380 V +/- 15%.

Niekas neperka 40 kW agregato, nes jis žavus. Tai apima tikrų klientų – taksi, furgonų, važinėjančių į darbą ir atgal – darbo dieną nemokant už energiją, kurios jie niekada nenaudoja. Lemiamas klausimas nėra lipduko kaina.

Kodėl šis vienetas kainuoja mažiau per 5 metus

Milteliniu būdu dengta plieninė spintelė su IP54: nepralaidi dulkėms ir purslams, todėl pakrančių druska ir kelių nešvarumai pažeidžia dažus, o ne elektroniką.

Įrenginys susitvarko su -25 C žiemomis ir +50 C vasaromis, o ne miršta, o sklandžiai sumažėja – logika apsaugo modulius.

96 valandų druskos purškimo bandymas su kiekvienos gamybos partijos mėginiu – tas pats standartas, naudojamas jūrinei įrangai.

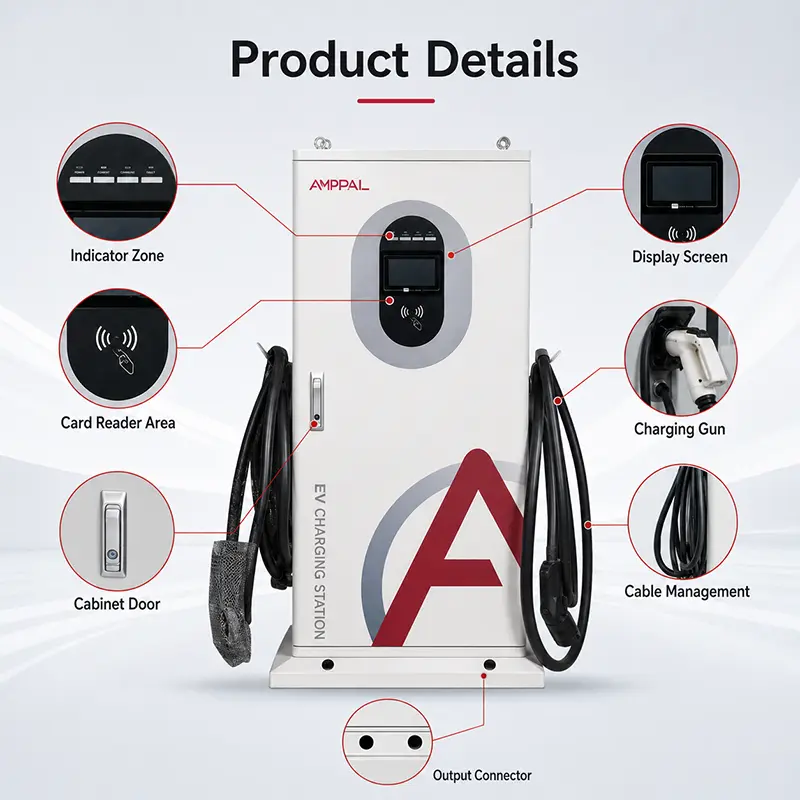

Susidėvinčios dalys – pistoletas, ventiliatoriai, filtras, ekranas – yra prijungiami moduliai, kuriuos vietinis elektrikas gali pakeisti vietoje.

Atsarginės dalys yra sandėliuojamos 8+ metų, o dėvisi yra pigios, o ne brangios dalys.

95 % maksimalus efektyvumas ir budėjimo režimo logika: tarp seansų sėdintis įrenginys sunaudoja tiek pat, kiek kelias LED lemputes.

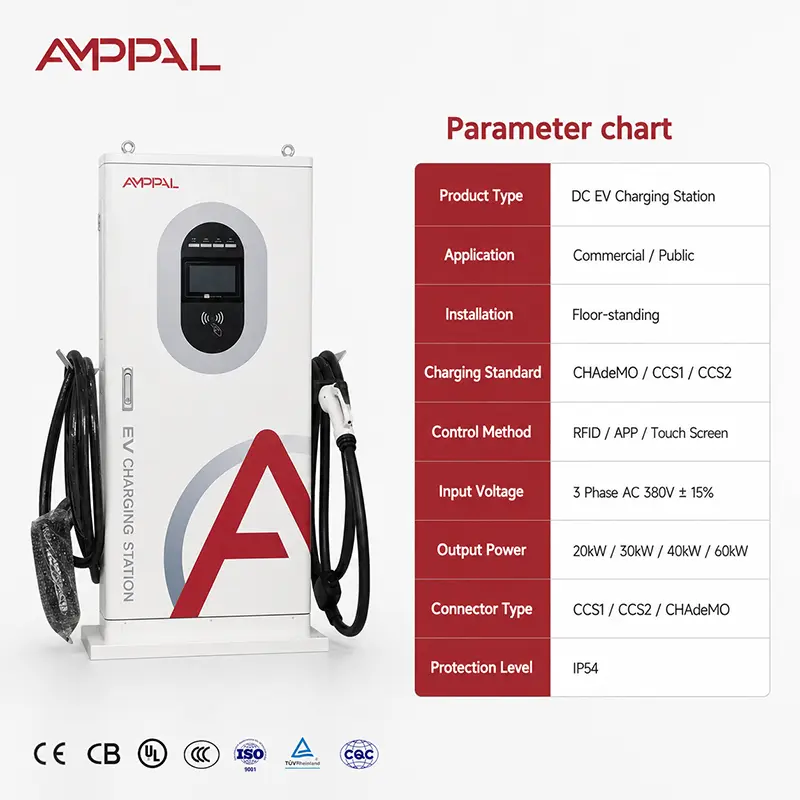

Techninės specifikacijos – 40 kW modelis AF-DC-040-Y-B-O-3/4/5-H

Kur prasminga 40 kW – penkios tikros svetainės

Pakrantės degalinės 500 m atstumu nuo jūros vandens – čia svarbiausia druskos purškimo istorija, o miltelinis sluoksnis uždirba savo kainą dar antrus metus.

Dykumos greitkeliai Persijos įlankoje, kur po pietų oro temperatūra pakyla iki 60 C, o dvi vasaras išgyvena tik plačios temperatūros įrenginiai.

Kalnų perėjos ir šaltieji sandėliai iki -25 C – įrenginys pradeda veikti ten, kur plonesni dizainai įstringa.

Oro uostų ir viešbučių aptarnavimo aikštelės, kuriose automobiliai sėdi 2–6 valandas ir 40 kW užpildo daugumą akumuliatorių be viso greito įkrovimo.

Pramoniniai parkai su pristatymo furgonais ir darbuotojų automobiliais – vienas 40 kW agregatas išlaiko kuklų parką be transformatoriaus atnaujinimo.

Kaip dizainas išlaiko jį gyvą

Karštis yra tikras priešas. Oras patenka žemai priekyje, kerta maitinimo modulius ir išeina viršuje – tiesus kamino kelias, veikiantis net prie sienos. Valdymo plokštė nuolat stebi modulio temperatūrą; jei korpusas įkaista, įkroviklis tolygiai išsikrauna, o ne nutraukia seansą.

Korpusas atlieka antrąją darbo pusę. Miltelinė danga yra kepama, o ne purškiama šlapia, todėl ji atspari skaldoms, kurias sukelia žvyrvežiai ir vežimėliai. Tarpinės aplink ekraną ir dureles yra suspaustos, o ne priklijuotos, todėl po daugelio metų atidarymo išlieka IP54 įvertinimas.

Trečia, susidėvinčios dalys yra pigios dalys. Ventiliatorius, filtras ar ekranas kainuoja dalelę naujo įkroviklio, o viena maža dėžė atsarginių dalių išlaiko du ar tris agregatus sveikus – jokių kelionių į servisą.

Sertifikatai, testai ir partijos įrodymai

Sertifikatai, kuriuos galite pateikti konkurso dalyviams: CE, TUV, CB, taip pat CCC šalies viduje ir UL paprašius Šiaurės Amerikoje.

IP54 yra patikrintas atliekant dulkių ir purslų bandymus įmonės viduje, o ne iš duomenų lapo.

Druskos purškimas kiekvienos partijos mėginyje veikia 96 valandas – sugauna blogą dangą dar nepasiekus jūsų kranto.

Kiekvienas įrenginys paleidžia -25 C šaltą paleidimą ir 24 valandas veikia pilnos apkrovos 40 C aplinkos temperatūroje, o šiluminis žurnalas saugomas kiekvienam įrenginiui.

Matuoklio kalibravimo sertifikatas pristatomas kartu su įrenginiu, todėl jūsų pirmoji vairuotojo sąskaita yra pagrįsta patvirtintu rodmeniu.

Nuo plieninės ritės iki dėžės įkroviklio: 8 žingsniai

Pjovimas ir lankstymas vyksta naudojant CNC perforavimo ir lazerines linijas, bendras su FANUC ir TRUMPF robotų ląstelėmis.

Miltelinis dažymas sukietėja, tada tos pačios partijos mėginiai patenka į 96 valandų druskos purškimo kamerą.

Kintamosios srovės ir nuolatinės srovės sekcijos surenkamos ant atskirų linijų, todėl įrankiai niekada nesusikerta tarp jų.

Laidai sujungiami pagal dokumentuotą sukimo momento grafiką – kiekviena kilpa priveržiama iki numerio, o ne apčiuopiamai.

Toliau atliekami apsaugos bandymai: perkaitimas, per didelė įtampa ir įžeminimo gedimas, kurių kiekvienas suveikia tyčia įrenginyje.

Įrenginys atlaiko -25 C šaltą paleidimą, tada 24 valandas visą apkrovą veikia 40 C temperatūroje su užregistruotais terminais.

Patikrinamos tarpinės, durelių sandarikliai ir kabelių riebokšliai; IP54 vandens purškimo bandymas atliekamas šešiomis kryptimis.

Išduodamas kalibravimo sertifikatas, o įrenginys supakuotas siuntimui.

Dydžio nustatymo vadovas: ar 40 kW jums tinkamas darbinis arkliukas?

Pasirinkite 40 kW, kai klientai būna 30–90 minučių, o svetainė yra lauke, atvira arba abiem atvejais. Tai miela taksi stotelių, prekybininkų aikštelės, viešbučių aikštelės ir sandėlių kiemų vieta, kur 30 kW jaučiasi lėtai, o 60 kW tiekia energiją, kurios niekas nenaudoja. Jis taip pat tinka daugeliui esamų 380 V jungčių, todėl statybos darbai yra nedideli.

Dabar sąžininga dalis. Jei kiekviena sesija turi baigtis greičiau nei per 30 minučių, 40 kW yra netinkamas įrankis – pereikite prie 60 kW ar daugiau. Jei jūsų svetainė yra švarus uždaras garažas be oro, mokate už IP54 ir druskos purškimą, kurio jums nereikia; sieninis vidinis blokas kainuoja pigiau. Ir jei dirbate 20 valandų dienas visu krūviu, pirkite išplėstinį atsarginių dalių rinkinį nuo pat pirmos dienos – pistoletas ir ventiliatoriai yra dėvimi daiktai, taškas.

Pirkimas tiesiai iš Yueqing gamyklos

Nuo apmokėjimo iki išsiuntimo: 3-5 darbo dienos mėginiams, 15-20 pilnai talpai.

MOQ pavyzdys yra vienas vienetas; konteinerių kainos prasideda nuo 10 vienetų, o mišrūs modeliai dalijasi konteineriu.

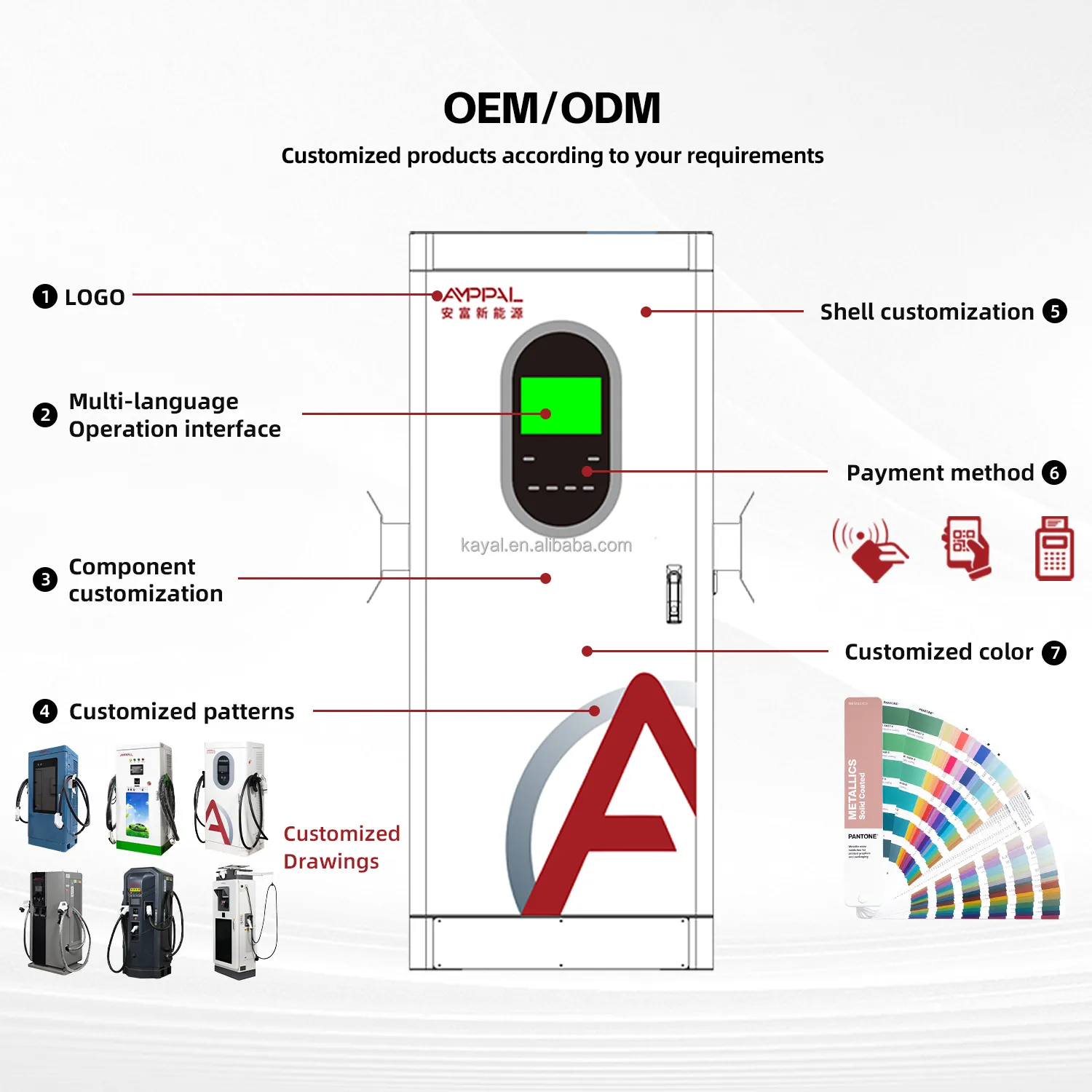

OEM ir pritaikymas: logotipas, spintelės spalva, mokėjimo integravimas ir maitinimo etiketės pagal jūsų specifikaciją.

Dokumentai apima sąskaitą faktūrą, pakuočių sąrašą, važtaraštį, CE/TUV sertifikatus ir bandymų ataskaitas bei ES atitikties deklaraciją užsakymams į Europą.

Nuo 2014 m. AMPPAL pristatė daugiau nei 1 milijoną vienetų ir valdo daugiau nei 200 stočių su savo įranga – mes stovime už kasdien naudojamos įrangos.

Kaip vienetai sudedami ir išsiunčiami

Dėžė atitinka įrenginio pėdsaką: medinis rėmas ant keturių krypčių padėklo pagrindo su putplasčio kampiniais blokeliais, užsandarintas nuo drėgmės vandenyno kojai. Pistoleto kabelis yra suvyniotas ir surištas, todėl jungtis niekada nekabės veikiama apkrovos.

Viena dėžė vienoje padėklo vietoje. 20 pėdų konteineryje telpa apie 10 vienetų, 40 pėdų aukščio kube – apie 24, sumaišytuose su sieniniais modeliais. Kiekvienas konteineris nufotografuojamas prieš uždarant duris.

Prekybos sąlygos yra EXW Yueqing, FOB Ningbo arba CIF, pristatytos į jūsų uostą. ES atitikties deklaracija yra įtraukta į Europą vykdomiems užsakymams.

Atsarginės dalys, remontas ir eksploatacijos išlaidos

Dvejų metų terminas apima maitinimo modulius, valdiklį, ekraną ir aušinimo sistemą. Biudžetas ne tik: ventiliatorius sumontuotas maždaug trejus metus, pistoletas maždaug ketvirtus metus judrioje vietoje.

Atsarginės dalys yra sandėlyje 8 ir daugiau metų – ekranai, ginklai, ventiliatoriai, filtrai, valdymo plokštės – ir dauguma jų iškeliauja per savaitę.

Nuotoliniai programinės įrangos atnaujinimai ir OCPP 1.6/2.0 konfigūracijos palaikymas, atsakyta per vieną darbo dieną el. paštu arba WhatsApp.

Mūsų patarimas techninei priežiūrai: valykite įsiurbimo filtrą kas mėnesį dulkėtose arba pakrantės vietose, išskalaukite druską iš spintos prie jūros, sukimo momento jungtis kasmet.

Teiraukitės penkerių metų atsarginių dalių krepšelio kainos: ventiliatoriai, filtrai, vienas ekranas, vienas ginklo mazgas – biudžetą sudarote vieną kartą, o ne kiekvieną kartą, kai kas nors sugenda.

Lauko klaidos, kurias matome (neteisinga / teisinga)

Neteisingai: praleidžiamas įžeminimo strypas, nes įrenginys atrodo gerai izoliuotas. Dešinėje: įdiekite tinkamą PE įžeminimo jungtį pagal vadovą; Apsauga nuo viršįtampių veikia tik tada, kai žemės kelias yra tikras.

Negerai: leisti kabeliui vilkti asfaltu, kur pravažiuoja šakiniai krautuvai. Dešinėje: naudokite kabelio kabliuką arba nedidelį stovą ir kas mėnesį apžiūrėkite striukę; nukirpta striukė vėliau tampa garantiniu remontu.

Neteisingai: spintelė plaunama slėgiu, kai durys atidarytos arba jungtys yra prijungtos. Dešinėje: plaukite bloką užrakinus ir uždengtus dangčius, tada pakrantėse nuplaukite gėlu vandeniu, kad pašalintumėte druskos plėvelę.

Negerai: viršutinio išmetimo blokavimas iškaba arba lentyna. Teisingai: laikykite viršų švarų – kamino oro srautas yra visa vėsinimo strategija.

Negerai: įskilęs ekranas paliekamas eksploatuoti savaites. Dešinėje: pakeiskite ekrano modulį maždaug per 15 minučių; įtrūkęs ekranas praleidžia drėgmę į HMI ertmę.

Operatoriaus atsiliepimai iš lauko

Degalų platintojas Splite, Kroatijoje (2025 m. rugsėjis) valdo tris blokus 40 m nuo Adrijos jūros. Jo verdiktas: miltelinis lakas vis dar atrodo kaip naujas po dviejų žiemų druskos purškimo, kai per aštuonis mėnesius po durelių tarpine surūdijo ankstesnis jo prekės ženklas. Jo teisingas skundas – durelių tarpinė yra standi, kad užsidarytų nauja; po kelių savaičių suminkštėja, o dabar gamykloje iš anksto sutepame.

Kasybos rangovas Karagandoje (Kazachstanas) (2025 m. gruodžio mėn.) įkrauna aikštelės transporto priemones iki -22 C. Įrenginiai paleidžiami ir įkraunami be išankstinio šildymo, o tai nustebino jo elektriką tokia kaina. Jo pastaba mums: jutiklinis ekranas yra vangus žemiau -15 C, todėl jis suplanuoja nakties seansus kaip fiksuotą laiką, o dienos režimą laiko rankiniu būdu.

Viešbučio savininkas Dubajuje, JAE (2026 m. kovo mėn.) lygina sąskaitas faktūras, o ne specifikacijų lapus: vienas 40 kW blokas, atsarginis ekranas ir pistoletas per dvejus metus jam kainavo maždaug 18 % pigiau nei ankstesni du pigesni įrenginiai, kurie sugedo per karščius ir suvalgė remonto logistikos sutaupytus pinigus. Jo nuoskauda: filtrą reikia kas mėnesį valyti įlankos dulkėse, todėl jis perka filtrus dėžėse po dešimt.

DUK – patvarumas, atsarginės dalys ir eksploatavimo išlaidos

K: Ką tiksliai IP54 garantuoja praktiškai?

A: Dulkėms nepralaidūs vidiniai elementai ir apsauga nuo vandens purslų bet kuria kryptimi – lietaus, purslų žarna, jūros purslų. Jis nėra panardinamas; laikykite pagrindą be stovinčio vandens.

K: Kiek laiko trunka druskos purškimo bandymas ir kodėl tai svarbu?

A: 96 valandos vienam mėginiui iš kiekvienos partijos. Viena valanda apytiksliai trunka kelias savaites pakrantėje, sugaunama silpna danga prieš išsiunčiant.

Kl.: Ar įrenginys toliau kraus esant +50 C aplinkos temperatūrai?

A: Taip, bet išvestis gali laipsniškai mažėti virš maždaug 45 C, kad apsaugotų modulius – seansas tęsiamas sumažinta galia, o ne sustoja.

K: Kurios dalys iš tikrųjų susidėvi ir kiek jos kainuoja?

A: Ventiliatoriai, filtras, pistoleto mazgas ir ekranas yra įprastai dėvimi elementai – įjungiami moduliai, sandėliuojami 8 ir daugiau metų. Klauskite penkerių metų atsarginių dalių krepšelio kainos.

K: Ar 2 metų garantija taikoma ginklui ir ekranui?

A: Gamybos defektai yra padengti; fizinės žalos dėl netinkamo naudojimo ar vandalizmo nėra. Todėl rekomenduojame vietoje laikyti vieną atsarginį ginklą ir ekraną.

K: Kaip dažnai reikia valyti filtrą?

A: Paprastai kas 1–3 mėnesius, kas mėnesį dulkėtose arba pakrantės vietose. Užsikimšęs filtras pakelia temperatūrą ir tyliai sumažina efektyvumą.

Kl.: Ar galiu naudoti šį įrenginį patalpose?

A: Taip, bet jūs mokėtumėte už lauko grūdinimą, kurio jums nereikia; mūsų sieniniai vidaus modeliai kainuoja pigiau.

Kl.: Ar mano projekto konkursui galima gauti 96 valandų druskos purškimo rezultatą?

A: Taip – ​​partijos bandymo ataskaitos išduodamos kartu su siunta ir mes galime jas pateikti konkurso dokumentams paprašius.
