Elektrinių transporto priemonių pritaikymas gerokai peržengė ankstyvojo naudojimo etapą, todėl patikimo kasdienio įkrovimo poreikis labai išaugo. Tarp praktiškiausių ir plačiausiai naudojamų variantų yraSieniniai kintamosios srovės įkrovikliai. Šie įrenginiai tvirtinami prie sienos arba specialiai pastatyto pjedestalo, saugiai, valdomai ir išmaniai tiekiant kintamąją srovę į transporto priemonės įkroviklį. Namų savininkams, darbo vietoms, daugiabučiams namams ir automobilių parko sandėliams sieninis kintamosios srovės įkroviklis yra reikšmingas nešiojamojo įkrovimo kabelio atnaujinimas, nes jis siūlo greitesnį įkrovimą, geresnę apsaugą ir patogų kabelių valdymą.
Sieninis kintamosios srovės įkroviklis yra ne tik patogumas. Tai nuolatinė elektros instaliacija, kurią galima optimizuoti pagal jūsų konkrečią transporto priemonę, vairavimo įpročius ir turimą elektros galią. Nešiojamus EVSE įrenginius riboja naudojamas kištukas ir jie dažnai kraunami mažesnėmis srovėmis, o tinkamai sumontuotas sieninis blokas gali tiekti iki 22 kW, priklausomai nuo modelio. Be to, prie sienos montuojami įrenginiai visada paruošti, montuojami fiksuotoje vietoje ir dažnai apima išmaniąsias funkcijas, tokias kaip planinis įkrovimas, energijos stebėjimas ir apkrovos balansavimas. AMPPAL daug investavo į šią kategoriją, kad naudotojams būtų suderintas našumas, ilgaamžiškumas ir naudojimo paprastumas.
Kadangi šie įkrovikliai yra sumontuoti, jie pašalina laidų netvarką ant grindų ir sumažina suklupimo pavojų. Jie taip pat apsaugo įkrovimo kištuką ir elektroniką nuo atsitiktinio sugadinimo, oro sąlygų ir neleistino naudojimo. Namų ūkiams, kuriuose yra daugiau nei vienas elektromobilis, arba nedidelėms komercinėms automobilių stovėjimo aikštelėms, sieninis kintamosios srovės įkroviklis yra veiksmingo įkrovimo pagrindas.

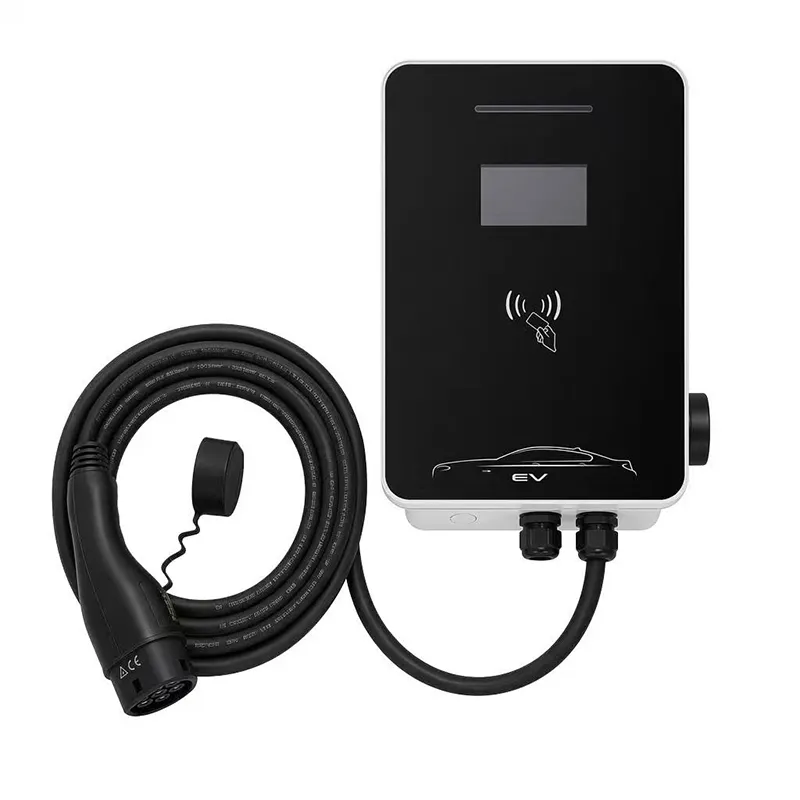

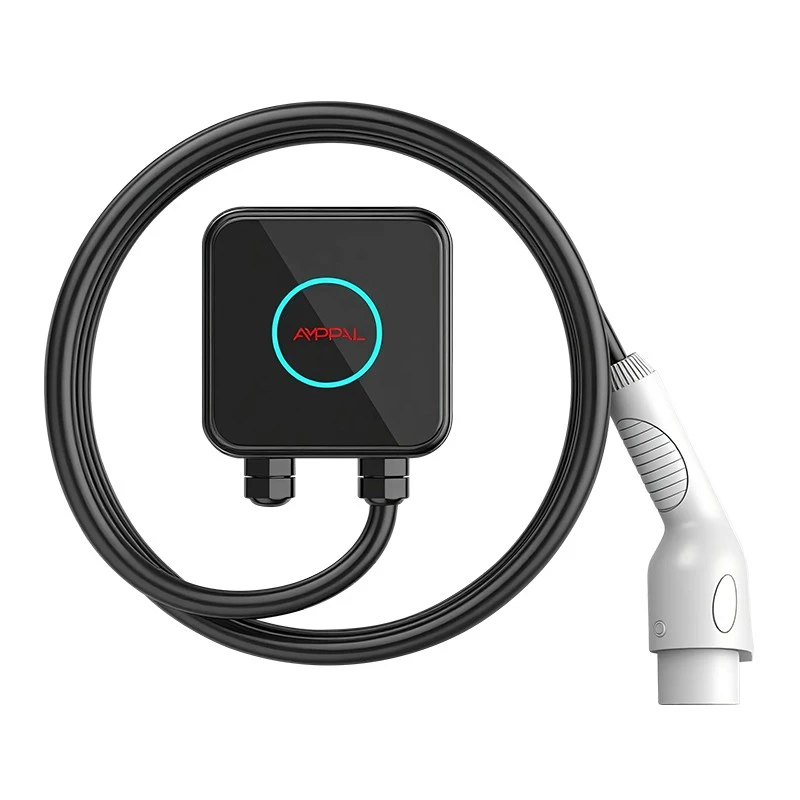

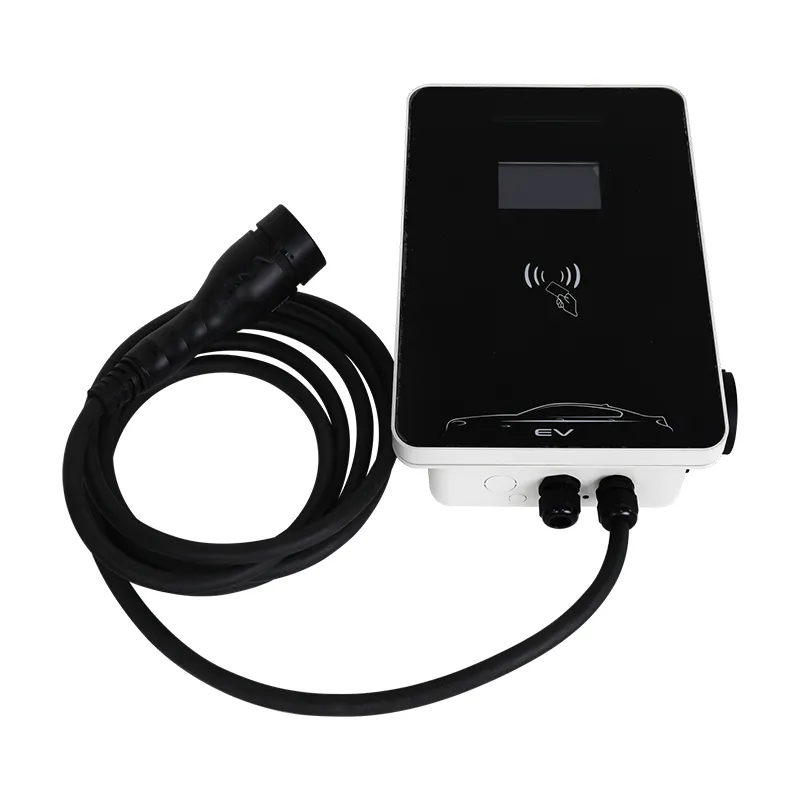

Šiuo metu AMPPAL siūlo tris pagrindinius ant sienos montuojamus kintamosios srovės įkroviklių modelius, kad atitiktų skirtingus galios reikalavimus ir montavimo scenarijus. AMPPAL HomeCharge 7 skirtas naudoti namuose su vienfaziu maitinimo šaltiniu. AMPPAL ProCharge 11 palaiko tiek vienfazius, tiek trifazius įrenginius, todėl tai yra lankstus pasirinkimas namams ir nedidelėms komercinėms vietoms. AMPPAL CommercialCharge 22 yra trifazis įrenginys, skirtas vietoms, kur reikalingas greitesnis kintamosios srovės įkrovimas, pavyzdžiui, darbo vietose, automobilių parkuose ir viešose automobilių stovėjimo aikštelėse. Visuose modeliuose yra ta pati pagrindinė saugos platforma, korpuso dizaino kalba ir išmaniojo ryšio funkcijos.
| Parametras | Home Charge 7 | ProCharge 11 | Komercinis mokestis 22 |
| Didžiausia išėjimo galia | 7,2 kW | 11 kW | 22 kW |
| Įėjimo įtampa | 230 V kintamoji vienfazis | 230 V kintamosios srovės vienfazis / 400 V kintamosios srovės trifazis | 400 V kintamoji trifazė |
| Nominali srovė | 32 A | 16 A / 32 A | 32 A |
| Jungties tipas | 2 tipas (IEC 62196-2) / 1 tipas (SAE J1772) | 2 tipas / 1 tipas | 2 tipas / 1 tipas |
| Kabelio ilgis | 5 m / 7,5 m | 5 m / 7,5 m | 5 m / 7,5 m |
| Korpuso įvertinimas | IP65 | IP65 | IP65 |
| Poveikio įvertinimas | IK10 | IK10 | IK10 |
| Darbinė temperatūra | -30°C iki +50°C | -30°C iki +50°C | -30°C iki +50°C |
| Bendravimas | Wi-Fi, Ethernet, pasirinktinai 4G | Wi-Fi, Ethernet, pasirinktinai 4G | Wi-Fi, Ethernet, 4G, OCPP 1.6J |
| Vartotojo autentifikavimas | Programėlė, RFID kortelė | Programėlė, RFID kortelė | Programėlė, RFID kortelė, OCPP platforma |
| Apsaugos savybės | OCP, OVP, UVP, įžeminimo gedimas, viršįtampis, PEN gedimas | OCP, OVP, UVP, įžeminimo gedimas, viršįtampis, PEN gedimas | OCP, OVP, UVP, įžeminimo gedimas, viršįtampis, PEN gedimas, liekamosios srovės aptikimas |
| Energijos apskaita | Integruotas ±1% tikslumas | Integruotas ±1% tikslumas | Integruotas ±1% tikslumas |
| Matmenys (A x P x G) | 345 x 220 x 110 mm | 345 x 220 x 110 mm | 380 x 240 x 120 mm |
| Svoris | 5,2 kg | 5,4 kg | 6,8 kg |
| Sertifikavimas | CE, UKCA, RoHS | CE, UKCA, RoHS, REACH | CE, UKCA, RoHS, REACH, FCC |
Visi prie sienos montuojami AMPPAL kintamosios srovės įkrovikliai yra sukurti taip, kad atitiktų IEC 61851-1 ir atitinkamus nacionalinius elektros instaliacijos reikalavimus. Tikslų jungties tipą ir laido ilgį galima pasirinkti užsakymo metu, kad jis atitiktų transporto priemonę ir montavimo vietą.
Sieninio kintamosios srovės įkroviklio įkrovimo greitį lemia trys kintamieji: įkroviklio išėjimo galia, didžiausia transporto priemonės įkroviklio kintamosios srovės įkrovimo galia ir galimas maitinimas iš elektros skydelio. 7,2 kW galios įkroviklis 230 V vienfazėje grandinėje sunaudoja 32 A ir paprastai padidina nuo 30 iki 40 kilometrų atstumą per valandą. 11 kW įkroviklis su trifaziu 16A maitinimo šaltiniu padidina maždaug 50–60 kilometrų per valandą. 22 kW įkroviklis su trifaziu 32A gali padidinti iki 120 kilometrų per valandą, jei transporto priemonės įkroviklis palaiko šį lygį. Daugelyje elektrinių transporto priemonių kintamosios srovės įkrovimas yra 7,2 kW arba 11 kW, todėl tikrasis įkrovimo greitis gali būti mažesnis, net jei įkroviklio vardinė vertė yra didesnė. AMPPAL rekomenduoja įkroviklį suderinti ir su transporto priemone, ir su elektros instaliacija, kad nereikėtų mokėti už nepanaudotą galią.
Daugeliui nakties įkrovimo pakanka 7,2 kW arba 11 kW sieninio kintamosios srovės įkroviklio. 22 kW agregatas yra prasmingesnis komercinėse patalpose, kur transporto priemonės gali stovėti tik nuo dviejų iki keturių valandų ir per tą langą reikia prasmingai papildyti. Kadangi kintamosios srovės įkrovimas priklauso nuo transporto priemonės įkroviklio, jis yra švelnesnis akumuliatoriui nei dažnas greitas nuolatinės srovės įkrovimas, todėl tai yra tinkamiausias pasirinkimas kasdieniam naudojimui.
Sieninį kintamosios srovės įkroviklį turi sumontuoti kvalifikuotas elektrikas, vadovaudamasis vietiniais kodeksais ir gamintojo instrukcijomis. Standartinis montavimo procesas apima galinės plokštės montavimą ant tvirtos sienos, maitinimo kabelio prijungimą prie tam skirto grandinės pertraukiklio ir srovės ribos bei apsaugos nustatymų konfigūravimą. Įkroviklis turi būti pastatytas arti transporto priemonės stovėjimo vietos, tačiau norint sumažinti įtampos kritimą, reikia atsižvelgti į laido srovės stiprumą ir atstumą nuo skirstomosios plokštės. Ilgesnėms nei 20 metrų grandinėms gali reikėti didesnio laidininko dydžio.
AMPPAL sieniniai kintamosios srovės įkrovikliai pristatomi su montavimo šablonu, sieniniu laikikliu ir visa reikalinga technine įranga. Korpusas atidaromas iš priekio, kad būtų galima prijungti laidus, o tai supaprastina montavimą ir priežiūrą. Įrengiant lauke, elektrikas turi naudoti tinkamas oro sąlygoms atsparias kabelių riebokšles ir užtikrinti, kad įrenginys būtų sumontuotas tokiame aukštyje, kad jungtis ir kabelis nepatektų į stovintį vandenį. Visuose modeliuose yra sukamasis jungiklis arba programos pagrindu veikiantis srovės nustatymas, kad įkroviklis atitiktų esamą grandinės talpą.
Saugumas yra kiekvieno AMPPAL sieninio kintamosios srovės įkroviklio pagrindas. IP65 korpusas apsaugo nuo dulkių ir vandens čiurkšlių iš bet kurios krypties, o IK10 smūgio įvertinimas reiškia, kad įrenginys gali atlaikyti didelį mechaninį poveikį nepakenkiant vidiniam saugumui. Įkrovimo elektronika yra izoliuota nuo korpuso, o visos įtampą turinčios dalys yra padengtos antipirenu izoliuojančiu skydu. Įkrovikliai nuolat stebi ryšį tarp transporto priemonės ir sieninio bloko. Jei valdymo piloto signalas nutrūksta, įkrovimas nedelsiant sustoja. Integruotas liekamosios srovės aptikimas papildo apsaugos sluoksnį už išorinio RCD ir sumažina elektros smūgio riziką drėgnomis sąlygomis.
Įrenginiams, kuriuose įžeminimo sistema yra TN-C-S, AMPPAL įrenginiai apima PEN gedimų aptikimą. Ši saugos funkcija atjungia įkrovimą, jei pažeidžiamas apsauginis įžeminimas ir nulinis laidas, todėl transporto priemonės kėbulas neįtampa. Apsauga nuo viršįtampio ir žemos įtampos apsaugo nuo tinklo svyravimų, o apsauga nuo viršįtampių padeda apsaugoti įkroviklį nuo žaibo sukeltų pereinamųjų procesų. Dėl šių savybių AMPPAL sieniniai kintamosios srovės įkrovikliai yra tinkami naudoti tiek viduje, tiek lauke gyvenamosiose, komercinėse ir viešosiose patalpose.
Tikimasi, kad šiuolaikiniai sieniniai kintamosios srovės įkrovikliai ne tik tieks energiją. AMPPAL į savo aparatinę įrangą integravo visą išmaniojo įkrovimo platformą. Kiekvienas įrenginys gali prisijungti prie vietinio Wi-Fi tinklo arba laidinio eterneto, o pasirenkamas 4G ryšys galimas vietose, kuriose nėra patikimos interneto prieigos. Naudodami AMPPAL mobiliąją programėlę, vartotojai gali pradėti ir sustabdyti įkrovimo seansą, peržiūrėti energijos suvartojimą realiuoju laiku, nustatyti įkrovimo grafiką ir stebėti bendrą energijos suvartojimą. Programėlė taip pat palaiko kelis įkroviklius vienoje paskyroje, todėl ji yra praktiška namų ūkiams, turintiems du elektromobilius, arba smulkaus verslo savininkams, tvarkantiems kelias automobilių stovėjimo vietas.

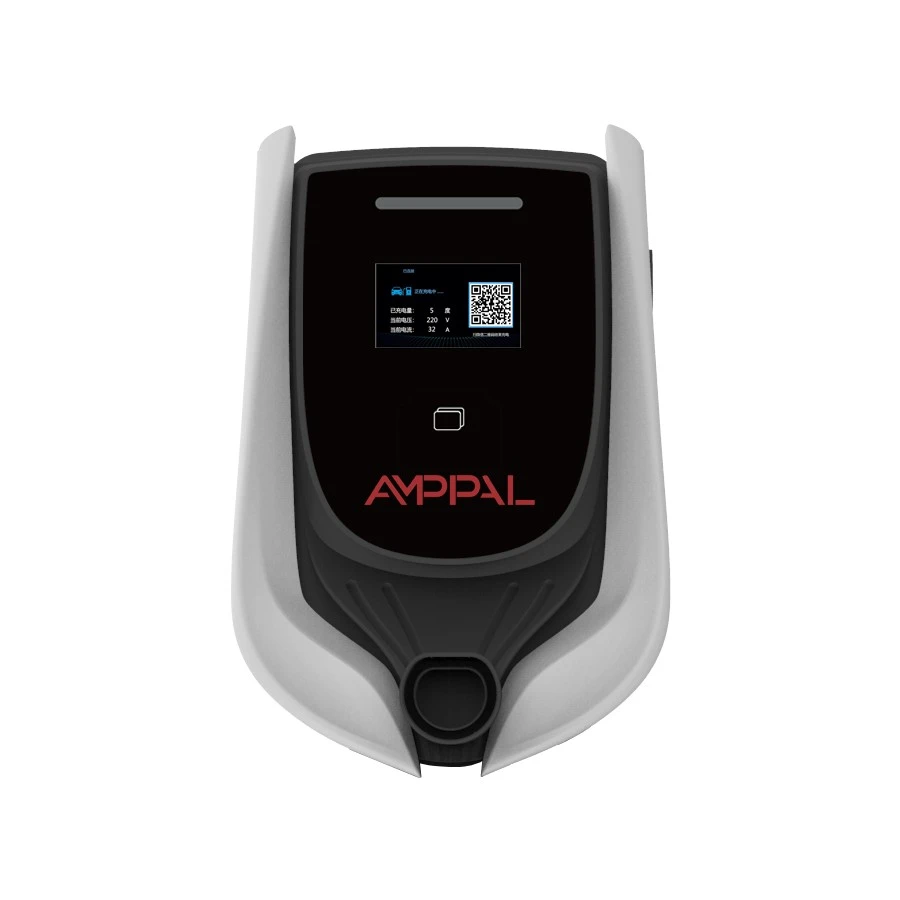

Komercinėms reikmėms įkroviklio OCPP 1.6J suderinamumas leidžia palaikyti ryšį su centrine valdymo sistema. Tai įgalina nuotolinį stebėjimą, tarifų integravimą, vartotojų atsiskaitymą ir apkrovos valdymą keliuose įkrovimo taškuose. Kadangi programinė įranga yra atnaujinama belaidžiu būdu, AMPPAL gali pridėti naujų funkcijų ir saugos pataisų nereikalaujant apsilankymo vietoje.
Sieniniai kintamosios srovės įkrovikliai tinka įvairioms vietoms. Privačiame garaže 7,2 kW arba 11 kW galios įrenginys patenkina nakties įkrovimo poreikius ir įkrovimo laidą laiko tvarkingai. Automobilių stoginėje arba važiuojamojoje dalyje lauke įvertintas įrenginys su RFID prieiga apsaugo nuo neteisėto naudojimo. Daugiabučiame name keli AMPPAL įrenginiai gali būti susieti su dinaminiu apkrovos valdymu, kad būtų galima aptarnauti gyventojus neperkraunant pagrindinio pastato tiekimo. Darbo vietoje darbuotojai gali prisijungti prie tinklo dienos metu, o išmaniojo planavimo funkcija gali suderinti apmokestinimą su saulės energijos generavimu arba tarifais ne piko metu. Sieniniai kintamosios srovės įkrovikliai, skirti automobilių parko depams, suteikia ekonomiškai efektyvų pristatymo furgonų ir aptarnavimo transporto priemonių įkrovimą per naktį, sumažindami priklausomybę nuo viešosios nuolatinės srovės greitojo įkrovimo infrastruktūros.
Kl.: Kas yra sieninis kintamosios srovės įkroviklis ir kaip jis veikia?
A: Sieninis kintamosios srovės įkroviklis yra stacionari elektrinės transporto priemonės įkrovimo stotelė, montuojama ant sienos arba pjedestalo. Jis semia kintamąją srovę iš pastato elektros tiekimo, palaiko ryšį su transporto priemone per įkrovimo kabelį ir saugiai tiekia kintamosios srovės maitinimą į transporto priemonės įkroviklį. Tada integruotas įkroviklis konvertuoja kintamosios srovės energiją į nuolatinę srovę, kad įkrautų aukštos įtampos akumuliatorių. AMPPAL sieniniai kintamosios srovės įkrovikliai atitinka IEC 61851 valdymo pilotinį standartą, kuris nuolat stebi ryšį ir koreguoja įkrovimo srovę pagal transporto priemonės pageidavimą ir įkroviklio talpą. Dėl šios konstrukcijos stacionarūs sieniniai įrenginiai yra saugesni ir galingesni nei nešiojamieji įkrovimo laidai.
Kl.: Kiek laiko užtrunka įkrauti elektromobilį su sieniniu kintamosios srovės įkrovikliu?
A: Įkrovimo laikas priklauso nuo įkroviklio galios, transporto priemonės įkroviklio, akumuliatoriaus dydžio ir dabartinės įkrovimo būsenos. Paprastai 7,2 kW įkroviklis gali tiekti apie 7,2 kWh per valandą. Jei transporto priemonėje yra 60 kWh galios akumuliatorius, pilnas įkrovimas iš tuščio užtruktų maždaug 8–9 valandas. 11 kW įkroviklis sutrumpina tai iki maždaug 5,5–6 valandų, o 22 kW įkroviklis gali sutrumpinti iki 3 valandų, jei transporto priemonė palaiko 22 kW kintamosios srovės įkrovimą. Dauguma vairuotojų neįkrauna iš tuščio, todėl realaus pasaulio seansai su sieniniu kintamosios srovės įkrovikliu dažnai būna trumpesni. AMPPAL rekomenduoja nustatyti įkroviklio dydį pagal didžiausią transporto priemonės kintamosios srovės įkrovimo greitį ir turimą elektros galią.
Kl.: Ar sieninį kintamosios srovės įkroviklį galima montuoti lauke?
A: Taip, visi AMPPAL sieniniai kintamosios srovės įkrovikliai turi IP65 korpuso įvertinimą, tai reiškia, kad jie yra nepralaidūs dulkėms ir apsaugoti nuo vandens čiurkšlių iš bet kurios krypties. Jie taip pat turi IK10 smūgio įvertinimą ir gali veikti nuo -30°C iki +50°C temperatūroje. Norint įrengti lauke, reikalingas specialus oro sąlygoms atsparus elektros tiekimas, tinkamos kabelių jungtys ir tinkamas montavimo paviršius. Įkroviklis turi būti pastatytas taip, kad jungtis būtų apsaugota nuo tiesioginio stovinčio vandens, o laidas nesukeltų pavojaus užkliūti. Kvalifikuotas elektrikas turi apžiūrėti vietą ir sumontuoti įrenginį pagal vietos taisykles.
Kl.: Kokio maitinimo šaltinio reikia AMPPAL sieniniam kintamosios srovės įkrovikliui?
A: 7,2 kW įkrovikliui paprastai reikia 230 V vienfazio maitinimo, kurio vardinė galia yra 32 A. 11 kW įkroviklis paprastai naudoja 400 V trifazį maitinimą esant 16 A, nors kai kuriuos vienfazius įrenginius galima sukonfigūruoti mažesnei srovei. 22 kW įkrovikliui reikalingas 400 V trifazis 32A maitinimas. Elektros skydelyje turi būti specialus tinkamos vertės grandinės pertraukiklis, o laidai turi būti tokio dydžio, kad atlaikytų nuolatinę apkrovą. AMPPAL įrenginiai turi reguliuojamus srovės nustatymus, todėl jei esamas maitinimas yra ribotas, įkroviklį galima nustatyti mažesniam galios lygiui, kad būtų išvengta skydelio perkrovos. Dinaminis apkrovos balansavimas taip pat gali būti naudojamas automatiškai sumažinti įkrovimo srovę, kai kitos buitinės apkrovos yra didelės.
K: Ar AMPPAL sieniniai kintamosios srovės įkrovikliai suderinami su visomis elektrinėmis transporto priemonėmis?
A: AMPPAL sieniniai kintamosios srovės įkrovikliai yra suderinami su visomis elektrinėmis transporto priemonėmis, kurios palaiko kintamosios srovės įkrovimą per 2 tipo jungtį, kuri yra standartas Europoje ir daugumoje transporto priemonių, kuriose įrengta CCS visame pasaulyje. 1 tipo jungties versijos galimos transporto priemonėms, kuriose naudojamas SAE J1772 standartas, pavyzdžiui, kai kuriems senesniems ar importuotiems modeliams. Įkrovimo procesą reglamentuoja tarptautiniai standartai, todėl tol, kol fizinė jungtis sutampa, įkroviklis ir transporto priemonė automatiškai derės dėl atitinkamos srovės ir įtampos. Jei transporto priemonės maksimalus kintamosios srovės įkrovimo greitis yra mažesnis nei įkroviklio galia, įkroviklis paprasčiausiai pateiks mažesnį greitį.
K: Kokias išmaniąsias funkcijas turi AMPPAL sieniniai kintamosios srovės įkrovikliai?
A: AMPPAL sieniniai kintamosios srovės įkrovikliai yra su integruotu „Wi-Fi“ ir eternetu bei pasirenkamu 4G koriniu ryšiu. Naudodami AMPPAL programėlę vartotojai gali planuoti įkrovimo seansus, kad galėtų pasinaudoti mažesniais elektros tarifais, stebėti galią realiuoju laiku, sekti energijos suvartojimą laikui bėgant ir valdyti prieigą naudodami RFID korteles. Komerciniai modeliai palaiko OCPP 1.6J, todėl juos galima integruoti į trečiosios šalies apmokestinimo valdymo platformą, skirtą atsiskaitymui, nuotolinei diagnostikai ir apkrovos valdymui. Įkroviklio programinė įranga gali būti atnaujinta belaidžiu ryšiu, o visi ryšiai yra užšifruoti, kad būtų apsaugoti vartotojo duomenys.
K: Kokios saugos priemonės yra įmontuotos AMPPAL sieniniame kintamosios srovės įkroviklyje?
A: AMPPAL sieniniai kintamosios srovės įkrovikliai apima kelis apsaugos sluoksnius. Apsauga nuo viršsrovių neleidžia įkrovikliui gauti daugiau srovės, nei gali atlaikyti grandinė. Apsauga nuo viršįtampio ir žemos įtampos apsaugo nuo tinklo anomalijų. Įžeminimo gedimo ir liekamosios srovės aptikimas apsaugo nuo elektros smūgio. Apsauga nuo viršįtampių apsaugo elektroniką nuo įtampos šuolių. Temperatūros jutikliai sumažina galią, jei įkroviklis perkaista. TN-C-S įžeminimo sistemoms PEN gedimo aptikimas atjungia įkrovimą, jei prarandamas apsauginis įžeminimas ir nulinis laidas. IP65 korpusas papildomai apsaugo nuo dulkių ir vandens, o IK10 įvertinimas apsaugo nuo smūgių. Šios funkcijos veikia kartu, kad įkroviklis būtų saugus naudoti viduje ir lauke.
Kl.: Ar galiu vienoje vietoje valdyti kelis sieninius kintamosios srovės įkroviklius?
A: Taip, kelis AMPPAL sieninius kintamosios srovės įkroviklius galima sugrupuoti ir valdyti kaip tinklą. Namuose su dviem elektromobiliais abu įkroviklius galima valdyti iš vienos AMPPAL programėlės paskyros. Komercinėse ar daugiabučių gyvenamosiose patalpose OCPP 1.6J leidžia centrinei valdymo sistemai stebėti kiekvieną įrenginį, nustatyti skirtingus prieigos lygius ir atlikti nuotolinius nustatymus. Kelių įkroviklių apkrovos valdymas neleidžia bendrai srovei viršyti svetainės galimą tiekimą. Tai ypač naudinga daugiabučiuose namuose, darbo vietose ir automobilių parkuose, kur vienu metu gali tekti įkrauti kelias transporto priemones.
K: Kuo sieninis kintamosios srovės įkroviklis skiriasi nuo nuolatinės srovės greitojo įkroviklio?
A: Sieninis kintamosios srovės įkroviklis tiekia kintamąją srovę į transporto priemonės įkroviklį, kuris paverčia jį nuolatine akumuliatoriaus srove. Kintamosios srovės įkrovikliai paprastai veikia nuo 3,7 kW iki 22 kW galios, todėl juos galima įkrauti kelias valandas. Nuolatinės srovės greitasis įkroviklis aplenkia transporto priemonės įkroviklį ir tiekia nuolatinę srovę daug didesne galia, dažnai nuo 50 kW iki 350 kW, todėl suderinamos transporto priemonės įkrauna 80 % per 20–40 minučių. Kintamosios srovės sieninius įrenginius įsigyti, montuoti ir eksploatuoti yra daug pigiau, o dažno įkrovimo metu jie mažiau apkrauna akumuliatorių. Kasdieniniam naudojimui namuose ar darbe sieninis kintamosios srovės įkroviklis beveik visada yra praktiškesnis ir ekonomiškesnis pasirinkimas.
K: Kokios priežiūros reikia AMPPAL sieniniam kintamosios srovės įkrovikliui?
A: Techninės priežiūros reikalavimai yra minimalūs. Įkroviklį reikia periodiškai tikrinti, ar nepažeistas laidas, jungtis ir korpusas. Jungties kaiščiai turi būti švarūs ir sausi, o kabelis turi būti laikomas ant integruoto kablio, kai jis nenaudojamas. Išorinis RCD arba RCBO elektros skydelyje turėtų būti tikrinamas pagal vietinius reglamentus, paprastai kas šešis mėnesius. AMPPAL rekomenduoja kartą per metus profesionaliai patikrinti komercinius įrenginius arba įrenginius, naudojamus atšiaurioje aplinkoje. Programinės aparatinės įrangos naujiniai pristatomi nuotoliniu būdu per programėlę arba OCPP platformą, todėl fizinės priežiūros paprastai nereikia.
