7 kW kompaktiškas Wallbox AC EV įkroviklis gyvenamiesiems garažams

Jūsų įkroviklis nebūtinai turi būti nuolatinis

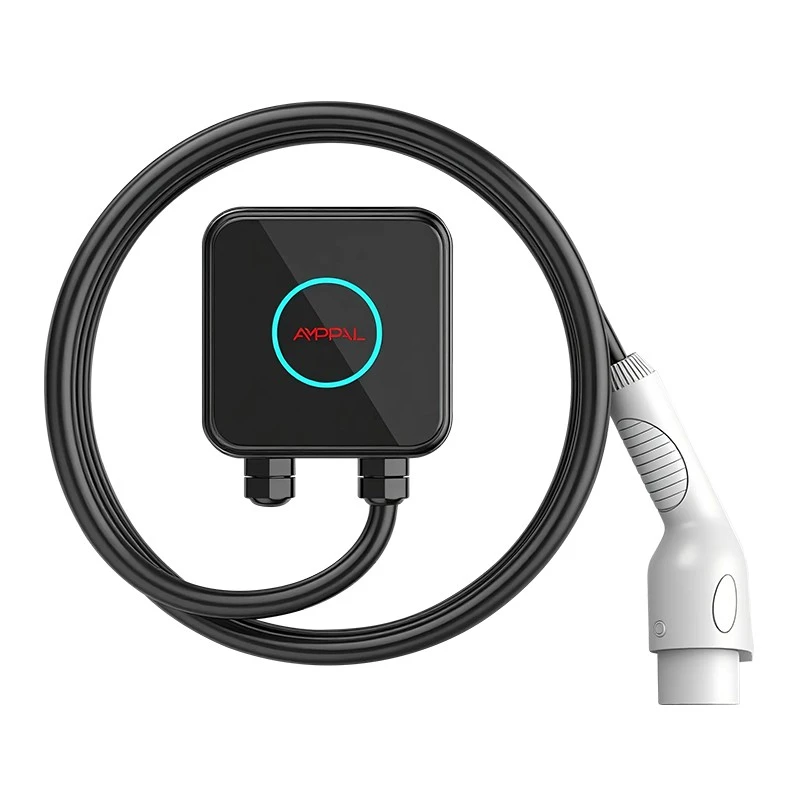

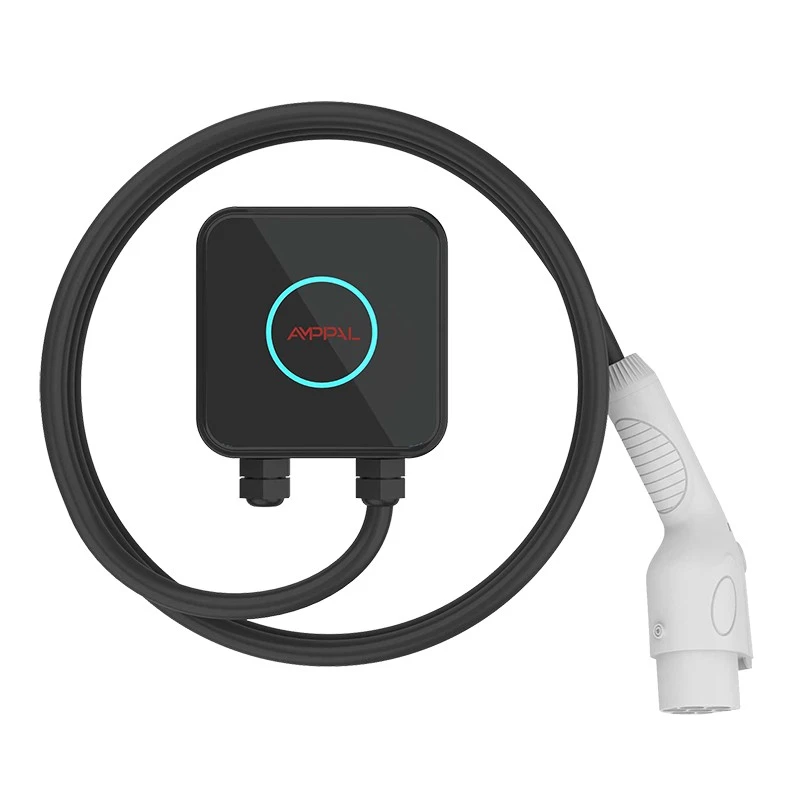

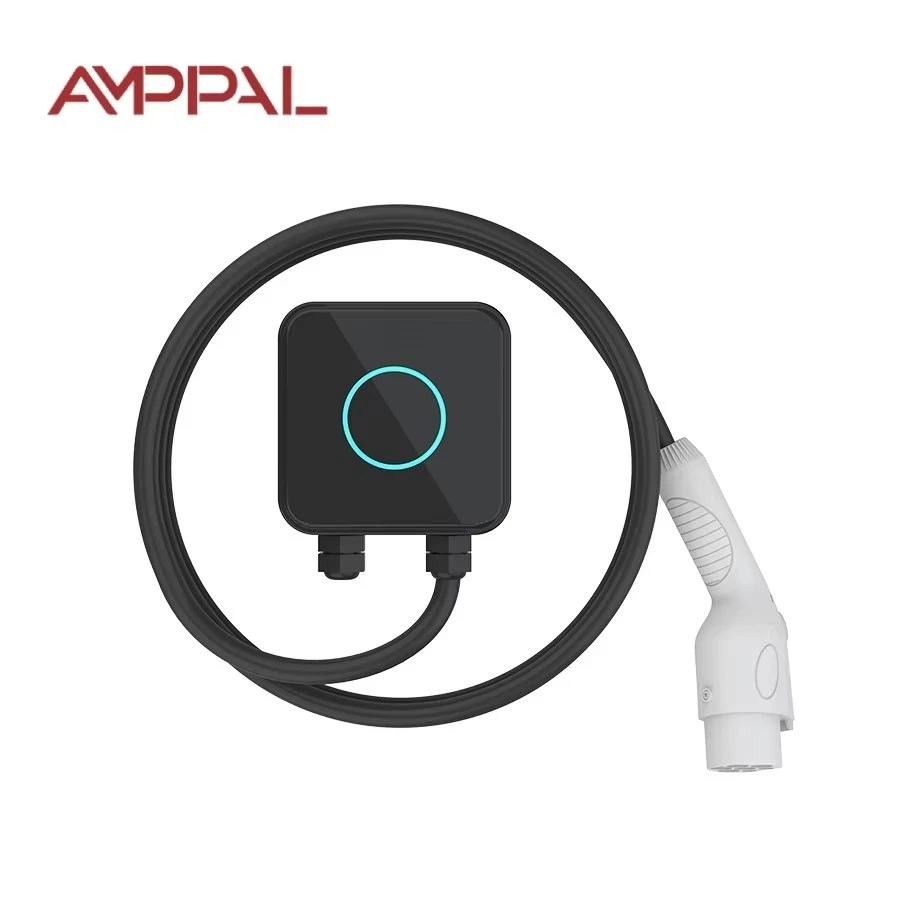

AMPPAL 7kW Compact yra įkroviklis, kurį galite atsukti nuo sienos penktadienio popietę ir jau pirmadienį paleisti naujame mieste.

Dauguma elektromobilių savininkų sieninę dėžę traktuoja kaip baldą – pritvirtintą varžtais, pritvirtintą kabeliais, namo dalimi. Jei nuomojatės, pakeičiate darbą ar praleidžiate vasaras antrame būste, tas pastovumas tampa įsipareigojimu.

Šis įrenginys sveria apie 1 kg ir tvirtinamas keturiais varžtais. Išmontuokite, apvyniokite 5 m trosą ir jis važiuoja bagažinėje šalia atsarginės padangos.

Visas 32A įkrovimas iš knygos dydžio korpuso

Septyni kilovatai esant 230 V įtampai reiškia 32 A – apytiksliai 30 km atstumą per valandą su įprastu EV arba 40 kWh akumuliatorių, kuris užpildomas maždaug per šešias valandas.

Korpusas vis dar yra 150 x 150 x 65 mm. Triukas: kintamosios srovės įkrovimo dėžutėje nėra transformatoriaus; konversija gyvena automobilyje. Taigi stotis išlieka maža, kol galia auga.

Šilumos valdymas skiriasi nuo mūsų 3,5 kW versijos – 7 kW turi sandarią aliuminio radiatoriaus šerdį termoplastiniame UL94 V-0 apvalkale, o apkrovos bandymas palaiko žemesnę nei 60 ° C temperatūrą esant 35 ° C aplinkos temperatūrai.

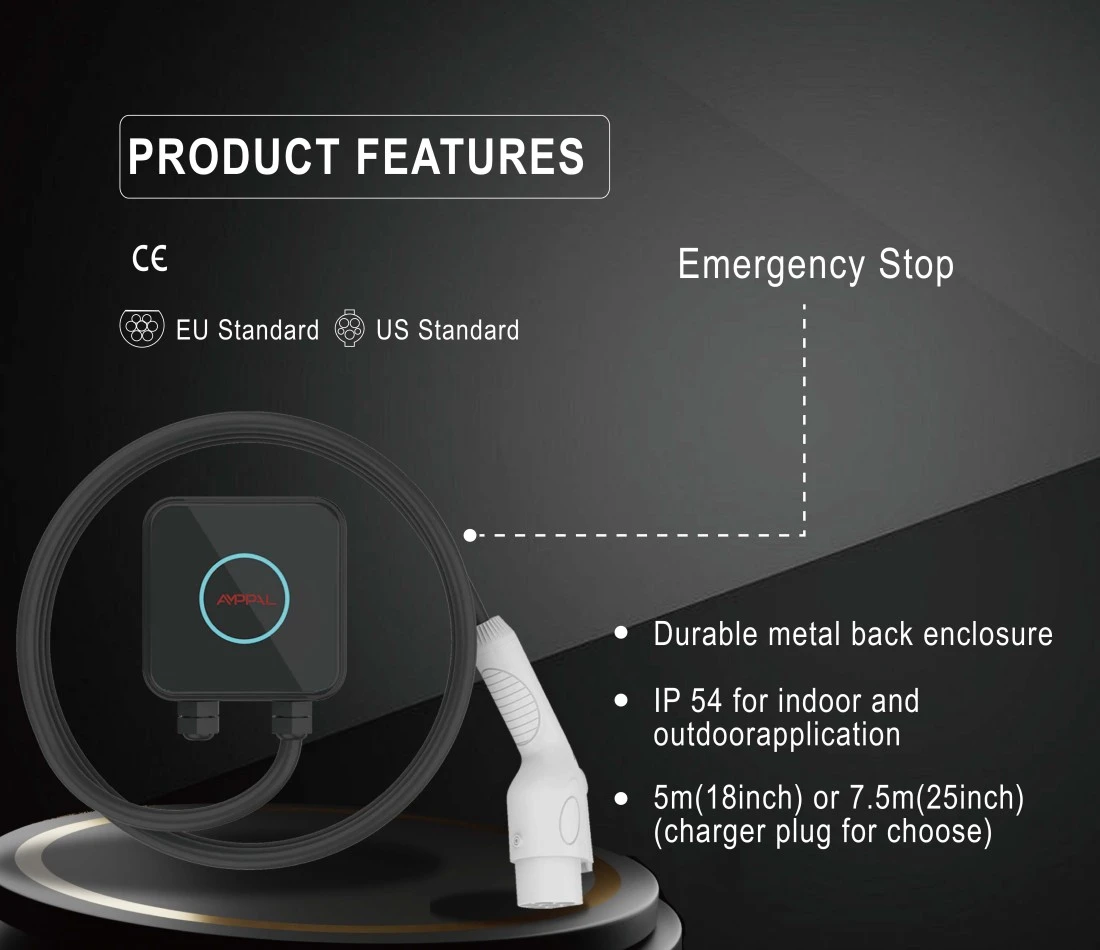

IP54 apsaugo nuo lietaus purslų ir dulkių, o konformalia danga padengta valdymo plokštė atlaiko kondensaciją nešildomame garaže.

32A relė ir saugiklio tiekimo kelias yra skirti nuolatiniam darbui, todėl dėžė veikia aštuonias valandas per naktį be trikdžių.

Kaip veikia greito montavimo sistema

Galinė plokštė vieną kartą prisukama prie sienos; įkroviklio korpusas slysta ant jo ir užsifiksuoja dviem tvirtinimo varžtais. Atrakinti reikia standartinio šešiabriaunio rakto, iš viso apie tris minutes.

Elektriškai jums reikia specialios 32A grandinės su A arba B tipo RCD. Siunčiame maitinimo kabelio dydžio kabelių riebokšlius, todėl tame pačiame korpuse galima montuoti laidais.

Tikrai laikiniems įrengimams – sezonui nuomojamas namas, dirbtuvės – elektrikas gali prijungti sieninę pusę į 32A lizdą ir įrenginį prijungti per savo maitinimo laidą. Patvirtinkite vietines taisykles; kai kurios šalys tai riboja.

Įkrovimo pusė yra fiksuotas 5 m laidas. Automobilio prievadas skiriasi, todėl užsakydami pasirinkite 2 tipą, 1 tipą arba GB/T, kad atitiktų jūsų transporto priemonę.

Techninės specifikacijos

Nuomininkai, stovyklautojai ir antrieji namai: kam naudingiausia

1) Nuomininkai, kurie kraustosi kas 1-3 metus - pakrovėjas juda su nuoma, o ne nuomotojo siena. 2) vasarnamio ar slidinėjimo namelio savininkams, kurie atsisako pirkti du įkroviklius. 3) EV vairuotojai, kurie savaites praleidžia giminaičių namuose ir nori tikro naktinio įkrovimo. 4) „Overlanders“ ir „kemperiai“, tempiantys elektromobilį, įkraunami stovyklavietėje. 5) Prekiautojai ir perpardavėjai, demonstruojantys įkroviklius parodose ir klientų svetainėse.

Kiekvienas iš šių vartotojų susiduria su ta pačia problema: fiksuotas įkroviklis išeikvojamas iškart, kai išeinate. „Compact“ šią fiksuotą kainą paverčia nešiojama.

Kalbant apie kontekstą, du vienetai ir kabeliai telpa į standartinį 60 litrų talpos dufelį – tai detalė, kuri svarbi, kai perpardavėjas atskrenda į parodą su demonstracinėmis atsargomis.

Nuimamas prieš fiksuotąjį diegimą: kompromisas

Parduodame ir tik fiksuotas stotis, ir šią išimamą, todėl būkime sąžiningi dėl kompromiso.

Nuolatinis įkroviklis yra tvarkingesnis: nėra matomų varžtų, nėra perjungimo kitoje vietoje, dažniausiai ilgesnis laidas. Jei turite savo namą ir pasiliksite penkerius metus, geriau pirkti fiksuotą įrenginį.

„Compact“ šiek tiek tvarkingumo keičia nešiojamumu. Tikrieji jo trūkumai: kiekvienoje naujoje vietoje turite įrengti 32A grandinę, o 5 m kabelis yra trumpesnis nei 7–8 m, esantis didesniuose įrenginiuose.

Jei niekada neplanuojate persikelti, mokate nedidelę priemoką už greito atleidimo funkciją, kurios nenaudosite. Tokia yra sąžininga matematika.

Standartai, bandymai ir atitiktis

CE ženklu; išbandytas pagal IEC 61851-1:2017 3 režimo kintamosios srovės įkrovimui.

UL94 V-0 antipireno korpusas; ta pati dėklų šeima naudojama mūsų laivyno padaliniuose.

100% gamybos bandymas: įžeminimo tęstinumas, 500 V DC izoliacija, 1,5 kV dielektrinis atsparumas.

Tipo bandymas apima 96 valandų druskos purškimą ir 500 000 ciklų estafetės ištvermės bėgimą.

Kontaktorių, srovės jutiklių ir MCU partijos sertifikatai iš patvirtintų tiekėjų.

Gamyklos sertifikatai: CE, TUV, CB, UL – pagal slenkantį grafiką audituoja išorės notifikuotosios įstaigos.

Nuo SMT linijos iki siuntimo dėžutės

Gamybos seka mūsų Yueqing gamykloje (Džedziangas) vyksta:

1) SMT surinkimas su automatiniu optiniu patikrinimu.

2) Užtepta ir sukietėjusi atitinkama danga.

3) Aušintuvo šerdis ir relės krūva surinkta į korpusą.

4) 5 m kabelis, įvestas per sukimo momentu valdomas riebokšles.

5) Imituotas transporto priemonės funkcinis testas esant 32A įtampai.

6) Aukšto puodo ir žemės tęstinumo bandymai.

7) Serijinis lazerinis žymėjimas ir galutinis vizualinis patikrinimas.

8) Kartono pakuotė su montavimo plokšte, šešiabriauniu raktu ir vadovu, taip pat 24 valandų įdegimo mėginys kiekvienai partijai.

AC ir nuolatinės srovės linijos gamykloje veikia atskirai; Lakštinis metalas didesnėms stotims tiekiamas iš robotų linijų, pastatytų kartu su FANUC (Šanchajus) ir TRUMPF (Vokietija) partneriais. Metinė talpa viršija vieną milijoną vienetų.

Ar 7 kW yra tinkamas greitis jūsų vairavimui?

Septyni kilovatai apima klasikinį nakties režimą: 30 km atstumas per valandą, aštuonios stovėjimo valandos prilygsta 240 km pridėtam. Tai patenkina daugumą važinėjančių ir net tolimųjų nuomojamų kelionių.

Tai nėra tinkamas produktas, jei kasdien nuvažiuojate daugiau nei 250 km be jokio kito įkrovimo arba jei jūsų automobilis priima 3 fazių 11 kW galią, o jūsų namuose yra 3 fazių laidai – tada 11 kW galios stotis jums pasitarnaus geriau.

Ir tai yra per daug įkraunamam hibridui su 10 kWh baterija; 3,5 kW „Compact“ tai užpildytų per naktį ir kainuotų pigiau.

Tai, ką gaunate iš gamyklos, ko kiti praleidžia

Tiesioginis gamintojas: Zhejiang Anfu New Energy Technology Co., Ltd., įkurta 2014 m., nacionalinio lygio specializuota įmonė, kurioje dirba 260+ darbuotojų.

Standartinis pristatymo laikas 15-20 darbo dienų; pavyzdžiai oro transportu pristatomi per 3-5 darbo dienas.

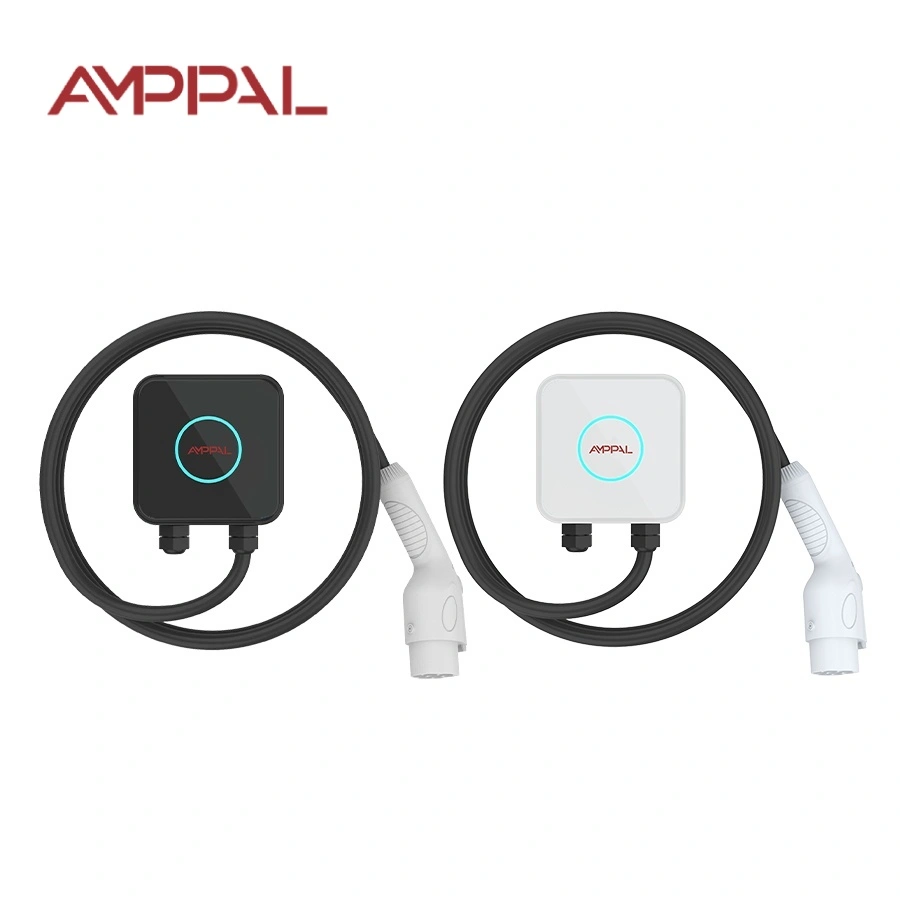

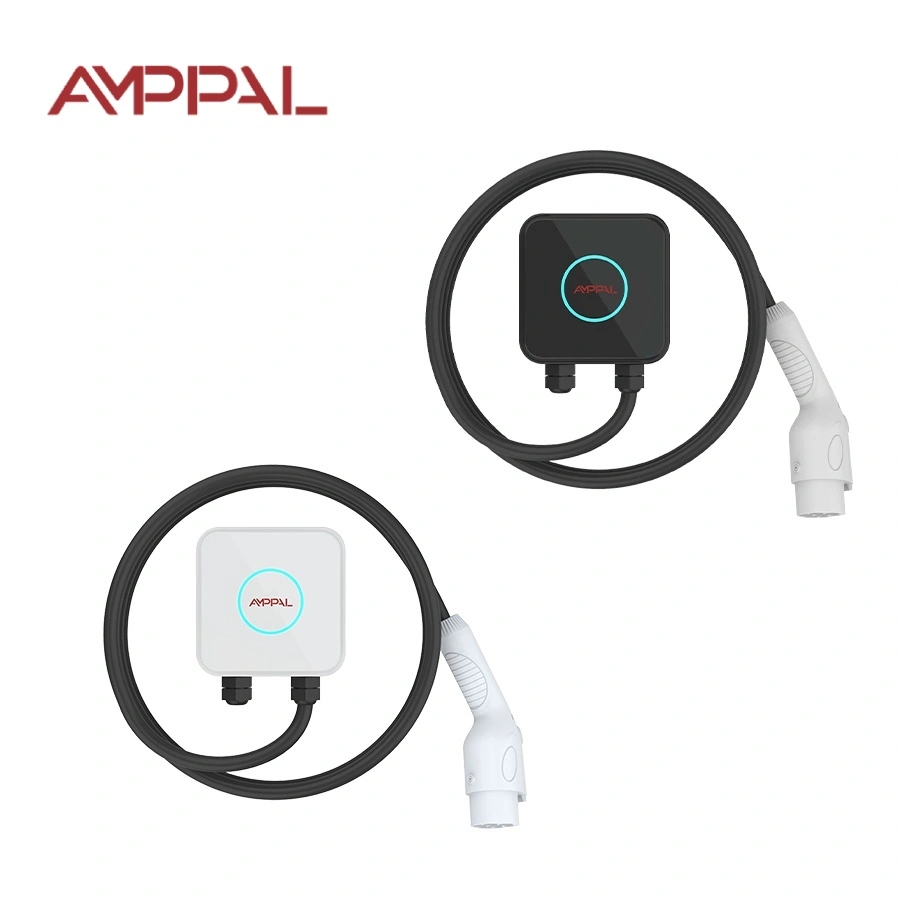

OEM parinktys nuo 100 vienetų: logotipas, kabelio ilgis, kištuko standartas (Type 1/Type 2/GB/T), korpuso spalva.

Sukomplektuoti eksporto dokumentai: CE deklaracija, IEC 61851-1 bandymo ataskaita, gamyklos patikros sertifikatas.

Rekordas daugiau nei 40 šalių; referenciniai partneriai yra NEOM (Saudo Arabija) ir Sime Darby (Malaizija).

1 vieneto bandomasis MOQ; 50 ir 500 vienetų kainodaros pakopos.

Dėžės, svorio ir krovinio parinktys

Siuntimo dėžutė yra 210 x 210 x 120 mm ir sveria apie 1,7 kg su tvirtinimo plokšte ir įrankiais. 50 vienetų padėklas sveria mažiau nei 90 kg, todėl nedideliems užsakymams įprastas krovinių gabenimas oro transportu yra 5–7 dienos nuo durų iki durų į Europą.

Jūrų gabenimas: apie 1200 vienetų 20 pėdų konteineryje ant 24 susitraukiančių padėklų po 50 dėžių.

Sąlygos: FOB Ningbo arba Šanchajus, EXW arba CIF. Dokumentus sudaro komercinė sąskaita faktūra, pakuočių sąrašas, CE deklaracija ir kilmės sertifikatas; Priimami L/C ir D/P.

Garantija, atsarginės dalys ir techninės priežiūros atsakymas

2 metų garantija dėl gamybos defektų; darbas ir grąžinimas-siuntimas sutartas kiekvienu atveju.

Atsarginės dalys - relė, valdymo plokštė, kabelis, montavimo plokštė - išsiunčiame per 7 darbo dienas.

Foto ar vaizdo gedimų diagnostika su inžinieriaus atsakymu per vieną darbo dieną.

Naudotojo priežiūra: nuvalykite ventiliacijos angas, patikrinkite kabelio apvalkalą, praėjus mėnesiui po montavimo priveržkite varžtus.

Prekiautojų aptarnavimo sutartys su vietiniais partneriais Vokietijoje, Prancūzijoje ir JAE.

Ką daryti ir ko negalima perkeliant įkroviklį

Neteisingai: ištraukite maitinimo laidą ir supakuokite įrenginį šlapiu. Dešinėje: išjunkite pertraukiklį, išdžiovinkite riebokšlius, laisvai suvyniokite kabelį, laikykite dėžę vertikaliai bagažinėje.

Neteisinga: iš naujo įdiegiama nauju adresu, elektrikui nepatikrinus grandinės. Teisingai: prieš prisukdami plokštę paprašykite vietinio elektriko patikrinti 32A talpą ir RCD tipą.

Neteisingai: įrenginį nešiojate už įkrovimo laido. Dešinėje: pakelkite už kūno – kabelis skirtas srovei, o ne bagažo tvarkymui.

Negerai: palikite 2 tipo ginklą kabantį ant žemės laikinoje vietoje. Dešinėje: naudokite sieninį dėklą arba sudėkite į ginklą, jei jo nėra.

Neteisingai: darant prielaidą, kad tiks bet koks 230 V lizdas paskirties vietoje. Dešinėje: patikrinkite, ar nėra tikros 32A galios grandinės; 13A kištukinis lizdas išjungs arba sustabdys seansą.

Savininko patirtis su kilnojamu įkrovikliu

Dubline nuomojantis programinės įrangos inžinierius persikelia vidutiniškai kas 18 mėnesių. Tvirtinimo rinkinį jis laiko maišelyje ir sako, kad perkėlimas dabar trunka „vieną pietų pertrauką“: ištraukite jungiklį, keturis varžtus, dėžę automobilyje, sumontuokite naujame bute. Jo sukibimas: 5 m laidas yra įtemptas tolimoje dvigubos įlankos pusėje, todėl jis stato nosį.

Pora Vankuveryje pasilieka vieną kompaktinį savo butą ir namelį prie ežero keturias valandas, perka antrą galinę plokštę, kad sienos apkaustai liktų abiejose vietose. Laimikis, kurį jie rado: salone 7 kW maksimaliai viršija 32A grandinę, todėl vandens šildytuvas ir įkroviklis negali veikti kartu – jie suplanuoja įkrovimą per naktį.

Australijos keleivis iš kempingo 32A jungiasi ir praneša, kad dalinys išgyveno 4000 km žvyrkelių bagažinėje. Maža pastaba: greitos pradžios kortelė yra tik anglų kalba, o dėžutėje jis nori prancūzų / ispanų versijos.

Klausimai, kurių dažniausiai užduoda nuomininkai

Kl .: Ar man reikia nuomotojo leidimo tai įdiegti?

A: Galinėje plokštėje paliekamos keturios mažos varžtų skylės, todėl pirmiausia paklauskite; dauguma savininkų tai priima, nes išvežimas yra švarus.

Klausimas: Ar tikrai galiu jį perkelti pats?

A: Pašalinimas yra saugus „pasidaryk pats“, tačiau kiekvieną kartą įdiegiant iš naujo reikia elektriko, kad patikrintų grandinę.

Klausimas: Ar jis įkraunamas greičiau nei močiutės kabelis?

A: Taip – ​​maždaug tris kartus greičiau nei 8A buitinio kabelio įkrovimas.

Kl.: Ką daryti, jei mano kituose namuose yra tik vienfazis 16A?

A: Įrenginys prisitaiko ir įkrauna 3,7 kW.

K: Kurį kištuką turėčiau užsisakyti?

A: 2 tipas skirtas Europos automobiliams, 1 tipas daugeliui Japonijos ir JAV modelių, GB/T Kinijos rinkos transporto priemonėms.

Kl .: Ar korpusas pakankamai tvirtas važiuojant bagažine?

A: UL94 V-0 apvalkalas su sandaria aušintuvo šerdimi yra patikrintas; jei įmanoma, supakuokite jį į originalią dėžutę.

Kl .: Ką daryti, jei pamesiu šešiabriaunį raktą?

A: Tai standartinis dydis, parduodamas bet kur; Taip pat į dėžutę įtraukiame atsarginę dalį.

Kl.: Kiek laiko trunka pilnas įkrovimas naudojant tipinį EV?

A: 40 kWh akumuliatorius veikia nuo 10% iki 100% maždaug per 5,5–6 valandas esant 7 kW galiai.

Kl.: Ar vienas įrenginys gali įkrauti du automobilius?

A: Ne – viena jungtis vienam įrenginiui; pridėkite antrą Compact, jei jums reikia dviejų skyrių.
