7 kW standartinis sieninis kintamosios srovės EV įkroviklis namams ir darbo vietai

Kokią 7 kW galios sienelės dėžutę iš tikrųjų naudinga už jūsų sąskaitą už elektrą

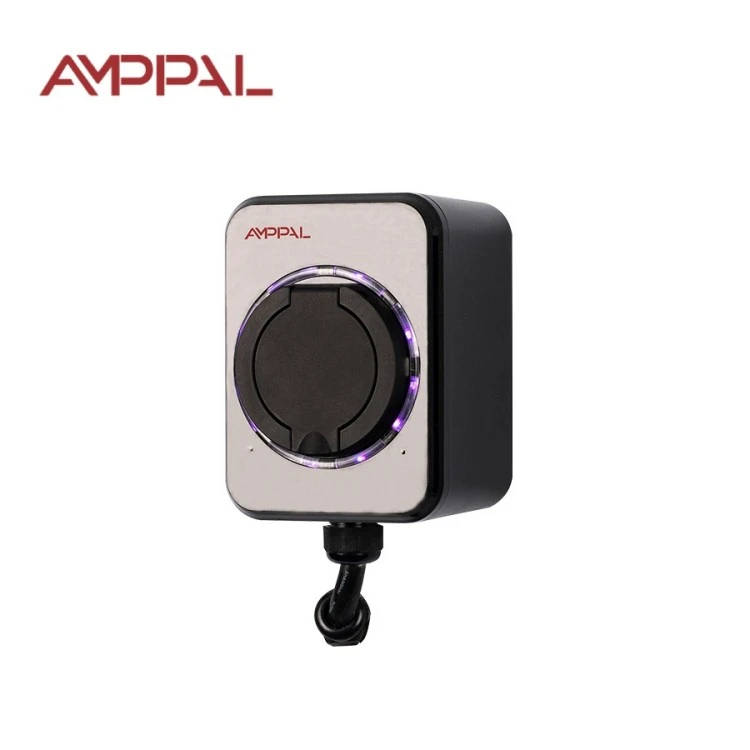

Didžiausia klaida, kurią daro namų elektromobilių pirkėjai, yra mokėti už įkrovimo energiją, kurios jų automobilis negali naudoti. 7 kW standartinis ant sienos montuojamas kintamosios srovės elektrinių elektrinių įkroviklis namams ir darbo vietai yra vertas savo kainos tik tuo atveju, jei jūsų automobilio įmontuotas įkroviklis priima 32 A – dauguma šiuolaikinių EV su 6,6 kW arba 7,2 kW integruotais įrenginiais tinka. AMPPAL standartas (modelis AF-AC-07-B-A-O-1-SE) sukurtas būtent tokiai atitikčiai.

Greitis yra mažiau svarbus nei įprotis. Esant 7 kW galiai, 40 kWh baterija pasipildo maždaug per šešias valandas, o tai puikiai telpa į naktį ne piko metu. Įkrauname kiekvieną naktį, ir automobilis užveda kiekvieną dieną pilnas; įkrovimo kreivė tampa nepastebima kaip telefonas ant naktinio staliuko.

Pagal dizainą tai be ekrano ir be programų. Automobilio prietaisų skydelis rodo įkrovimo būseną; dėžutės užduotis yra tiesiog saugiai tiekti 32A srovę pakartotinai, daugelį metų tam skirtoje gyvenamojoje grandinėje.

Penki pranašumai, kurie rodomi jūsų mėnesio ataskaitoje

Maždaug šešios valandos nuo tuščios iki pilnos su 40 kWh baterija, patogiai 8 valandų ne piko metu daugelyje regionų.

Kai ne piko tarifas yra 8 centai už kWh, 15 000 km nuvažiuoti elektros energija kainuoja apie 180 USD, palyginti su maždaug 1 260 USD už benziną 7 l/100 km automobilyje.

Speciali 32 A grandinė leidžia nuspėti apkrovą, todėl sieninė dėžutė niekada nesidalija srove su prietaisais ir niekada neišjungia namo išjungiklio.

IEC 61851-1:2017 pilotinis valdiklis apsaugo jungtį ir automobilio įėjimo angą nuo lanko įjungimo ir ištraukimo metu.

Nėra ko prenumeruoti: nėra SIM kortelės, nėra debesies mokesčio, nėra programos paskyros. Įkroviklis veikia dingus tinklui, nes jo niekada jame nebuvo.

Techninės specifikacijos

Įprasti 7 kW namų įrenginio įrengimai

Individualūs namai ir vilos su garažu arba stogine automobiliui ir patalpa paskirstymo skydelyje 32A pertraukikliui.

Kasdien važiuojantys namų ūkiai, kuriuose automobilis per dieną nuvažiuoja 60–120 km ir turi būti pilnas iki 6 val.

Dviejų automobilių šeimos nuosekliai įkrauna per naktį bendroje grandinėje, kaitaliojant naktis pagal įpročius.

Mažos įmonės: vieno elektromobilio arba pristatymo furgono savininkai, statantys automobilį savo patalpose.

Elektromobiliams paruošti nauji pastatai, kuriuose 32A grandinė montuojama statybos etape beveik už dyką.

Nuo sieninio lizdo iki akumuliatoriaus: paaiškinta įkrovimo grandinė

Grandinę sudaro keturios grandys: tinklelis, skydelis, ši sieninė dėžutė ir automobilio įkroviklis. Wallbox yra mažiausiai įdomi nuoroda, ir tai yra komplimentas. Tam reikia 220 V AC vienos fazės, taiko IEC 61851-1 mode-3 signalą per valdymo pilotinį laidą ir leidžia paties automobilio sistemoms nustatyti tikslią įkrovimo kreivę.

Esant 32A, šiluma yra tikras priešas, todėl kontaktorius, laidai ir jungtis yra pritaikyti nuolatinei srovei visą parą; termoplastinis korpusas išmeta šilumą. Automobilis sumažina srovę, kai prisipildo akumuliatorius, paprastai po 80%.

Jei viduje nėra matavimo smegenų, jūsų komunalinių paslaugų skaitiklis atlieka apskaitą. Jei tarifas nukrenta po 22 val., grįžę namo įjunkite ir leiskite dėžutei laukti budėjimo režimu – sėdėti be darbo nieko nekainuoja.

Sertifikavimas ir gamyklos kokybės patikra

CE ženklas, pagrįstas technine byla, kurioje yra IEC 61851-1:2017 bandymo ataskaita, saugoma mūsų Džedziango gamykloje klientų auditui atlikti.

32A srovės kelias patikrintas atliekant terminio patvarumo bandymus: valandos nuolatinės apkrovos, o termoporos stebi terminalo temperatūrą.

IP54 patvirtintas kalibruotu vandens purškimo ir dulkių kameros bandymais su gamybos pavyzdžiais, o ne pagal katalogo optimizmą.

Kiekvienas įrenginys išlaiko hipot testą esant 1,5 karto vardinei įtampai, kol jam leidžiama palikti liniją.

Liekamosios srovės koordinavimas patvirtintas naudojant A tipo RCD – tipą, kurį dauguma nacionalinių kodų rekomenduoja EV grandinėms.

Pakartotinis mėginių ėmimas bandomojo signalo rankos paspaudimas iš naujo paleidžiamas su etaloninio automobilio simuliatoriumi prieš užplombuojant kiekvieną siuntą.

Aštuoni žingsniai AMPPAL gamybos linijoje

Linija veikia miesteliu, kuriame 2024 m. buvo pristatyta daugiau nei vienas milijonas įkrovimo vienetų; FANUC robotai atlieka kartotinį surinkimą, TRUMPF lazeriai nupjauna montavimo plokštę.

1. Priimamas patikrinimas: kiekviena relė, kontaktorius ir PCB partija patikrinama pagal patvirtintų tiekėjų sąrašą.

2. Pagrindinė plokštė yra užpildyta SMT mašinomis ir lituojama azotu.

3. Fiksuojama programinė įranga ir pilotinio signalo bangos forma išmatuojama automobilio simuliatoriaus įrenginyje.

4. Surenkama 32A relė ir kontaktorius ir užregistruojama jų kontaktinė varža.

5. Korpuso pusės yra su IP54 tarpikliu ir uždarytos kalibruotomis sukimo momento pavaromis.

6. Hipot ir izoliacijos atsparumo testai atliekami kiekvienam atskiram įrenginiui.

7. Įrenginiai kelias valandas praleidžia 45°C degimo kameroje, maitinami ir perjungiami.

8. Vizuali apžiūra, etiketės uždėjimas ir kartono pakavimas užbaigia eilutę kokybės kontrolės antspaudu.

Dydžių nustatymo vadovas: kai tinka 7 kW, kai per daug

Pirmiausia perskaitykite automobilio įkroviklio įvertinimą. Jei rašoma 6,6 kW arba 7,2 kW, ši „Wallbox“ yra tinkamas partneris: automobilis įkrauna 40 kWh maždaug per šešias valandas. Jei jūsų automobilis priima tik 3,3 kW, 3,5 kW standartinis agregatas yra sąžiningas pirkinys – 7 kW dėžė nenaudojama pusę seanso.

Tai netinkamas produktas, jei jūsų namuose negali būti 32A grandinės be skydelio atnaujinimo, jei per dieną nuvažiuojate mažiau nei 50 km ir galite važiuoti 16A linija arba jums reikia atsiskaitymo, RFID prieigos kontrolės ar nuotolinio stebėjimo. Tie darbai priklauso OCPP tinklo šeimai, o ne šiai dėžei.

Ir pirmiausia apsvarstykite skydelį, o ne įkroviklį. 32A pertraukiklis su 6 mm² variniu kabeliu, atitinkančiu jūsų vietinį kodą, yra svarbesnis nei sieninės dėžutės prekės ženklas. Jei elektrikas dvejoja, prieš ką nors pirkdami gaukite antrą nuomonę.

Kodėl pirkėjai renkasi AMPPAL, o ne vietinius prekės ženklus

Užsakymas iki išsiuntimo yra 15-20 darbo dienų, o pakartotiniams platintojams turime gamybos laiko tarpsnius.

MOQ deramasi pagal užsakymą; daugelis naujų partnerių pradeda nuo 10–20 vienetų bandymo, kad išbandytų rinką.

OĮG paslauga apima logotipą, korpuso spalvą, etiketės piešinį ir rankinį vertimą į jūsų kalbą.

Gamykla turi CE, TÜV, UL ir CB sertifikatus ir kviečia klientus atlikti linijos auditą – tai turi keli mūsų partneriai Europoje.

NEOM žaliojo vandenilio projekto Saudo Arabijoje rezultatai: daugiau nei 260 darbuotojų, daugiau nei 40 eksporto šalių ir 500 skysčiu aušinamų įrenginių.

Kaip supakuojame ir pristatome jūsų užsakymą

Kiekviena sieninė dėžutė su montavimo šablonu, varžtais ir instrukcija keliauja putplasčio dėžutėje, kurios matmenys yra beveik 31 × 21 × 19 cm, bendrasis svoris apie 2,8 kg. Kartoninė dėžutė atlaiko 1,2 m kampo kritimą ir apima daugumą krovinių gabenimo oru.

Krovinių jūra atveju kartoninės dėžutės yra supakuotos į padėklus ir įtemptos; maždaug 1000 vienetų tinka 20 pėdų konteineriui ir apie 2100 – 40 HQ. Mišrūs standartinių ir OCPP produktų užsakymai dalijasi vienu konteineriu be papildomų mokesčių.

Mes dirbame EXW, FOB Ningbo arba CIF, gabename su komercine sąskaita faktūra, pakuočių sąrašu, kilmės sertifikatu ir CE aplanku. Pavyzdžiai pristatomi kurjeriu per 3 darbo dienas nuo apmokėjimo.

Dvejų metų garantija ir pagalba po pardavimo

Dvejų metų įkrovimo funkcijos ir vidinių komponentų aprėptis, suteikta iš gamyklos Kinijoje.

Atsarginės dalys garantinėms pretenzijoms pristatyti per 3-5 darbo dienas; dauguma remonto darbų yra plokštės keitimas arba relės keitimas.

RMA srautas: atsiųskite nuotraukas ar trumpą vaizdo įrašą apie gedimą, mūsų inžinieriai diagnozuoja per vieną darbo dieną ir susitariame dėl remonto ar pakeitimo.

Priežiūra lengva: nuvalykite korpusą, du kartus per metus patikrinkite kabelio apvalkalą, po pirmo mėnesio vėl priveržkite laikiklį.

Taip pat patys valdome daugiau nei 200 įkrovimo stotelių, todėl mūsų palaikymo komanda atsako iš patirties, o ne pagal scenarijų.

Dažnos klaidos, kurių reikia vengti naudojant 32 A grandinę

Neteisingai: naudokite įkroviklį bendrame 16A lizde, nes „turbūt viskas bus gerai“. Dešinėje: speciali 32A grandinė su A tipo RCD, patikrinta elektriko.

Negerai: darant prielaidą, kad 3,3 kW galios automobilis įkraunamas greičiau. Dešinėje: patikrinkite integruotą įkroviklį; automobilis yra greitis, Wallbox yra kelias.

Neteisingai: įkrovimo metu suvyniotas laidas ant įrenginio. Teisingai: padėkite tiesiai, kad jis liktų vėsus.

Negerai: įkraunama garaže, kuriame laikomas benzinas arba dažų skiediklis. Teisingai: saugokite degiąsias medžiagas metrų atstumu ir vėdinkite erdvę – V-0 korpusas yra paskutinė priemonė, o ne licencija.

Neteisingai: ignoruojant šiltą sieninį lizdą už įkroviklio. Dešinėje: sustokite, kvieskite elektriką; šiluma pabaigos taške reiškia laisvą ryšį.

Į išlaidas orientuotas savininko atsiliepimas

Namo savininkas Baden-Viurtemberge, Vokietijoje, 58 kWh šeimos elektromobilį apmokestina naktiniu tarifu. Jis apskaičiavo 4,1 euro už pilną įkrovimą, palyginti su apytiksliai 70 eurų už lygiavertį benzino baką, o vienintelis jo trūkumas yra tas, kad instrukcija apima ir 3,5 kW, ir 7 kW variantus, todėl kartą jis ieškojo netinkamo saugiklio specifikacijos.

Vilos savininkas Rijade pradėjo nuo 3,5 kW agregato ir po metų atnaujino, kai jo vairavimas išaugo. 7 kW galios dėžė jo 45 kWh automobilį užbaigia per maždaug 6,5 valandos net vasarą, kai garažas yra netoli įrenginio 50 °C ribos – kaip mes jį įspėjome.

Stambulo importuotojas užsako 7 kW standartą konteinerių aikštelėse ir parduoda juos butų savininkams su rezervuota automobilių stovėjimo aikštele. Jo atsiliepimai: nulinės garantijos grąžinimas per 14 mėnesių, ir jis kas ketvirtį prašo dviejų vienetų nuolaidos kodo klientams, turintiems du EV.

Pirkėjų užduodami klausimai apie 7 kW įkrovimą

Kl .: Kodėl mano automobilis sunaudoja tik 6,6 kW su 7 kW įkrovikliu?

A: Automobilyje sumontuotas įkroviklis yra greičio apribojimas; 6,6–7,2 kW yra būtent toks diapazonas, kurį palaiko ši sieninė dėžutė.

Kl .: kokie elektros darbai reikalingi?

A: Speciali 32A grandinė su A tipo RCD ir kabeliu, kurio dydis atitinka vietinį kodą, paprastai 6 mm² vario.

Klausimas: Ar galima įkrauti dienos metu?

A: Taip, bet dienos tarifai kainuoja daugiau; pridėkite laikmatį arba vadovaukitės paslaugų programos tvarkaraščiu.

K: Ar 7 kW pakenks mažam akumuliatoriui?

A: Ne. Automobilio akumuliatoriaus valdymo sistema nustato įkrovimo kreivę; Wallbox tiekia tik tai, ko reikalauja automobilis.

K: Kuo skiriasi 3,5 kW standarto?

A: Du kartus didesnė galia, 32A grandinė vietoj 16A ir maždaug pusė tos pačios baterijos nakties įkrovimo laiko.

K: Ar galiu jį derinti su saulės energija ant stogo?

A: Ne tiesiogiai; šis įrenginys maitinamas tinkleliu. Norint įkrauti pagal saulės energiją, jums reikia tinklo šeimos su CT stebėjimu.

Kl.: Ar du automobiliai gali dalytis viena 7 kW grandine?

A: Nesaugu ant vieno pertraukiklio. Kiekvienam automobiliui suteikite savo grandinę arba perjunkite į apkrovą valdomą OCPP stotį.

Kl .: Kodėl nėra ekrano?

A: Sąmoningai. Automobilis jau rodo įkrovimo būseną; ekranas prideda gedimo tašką ir kainuoja be jokios naudos namuose.
