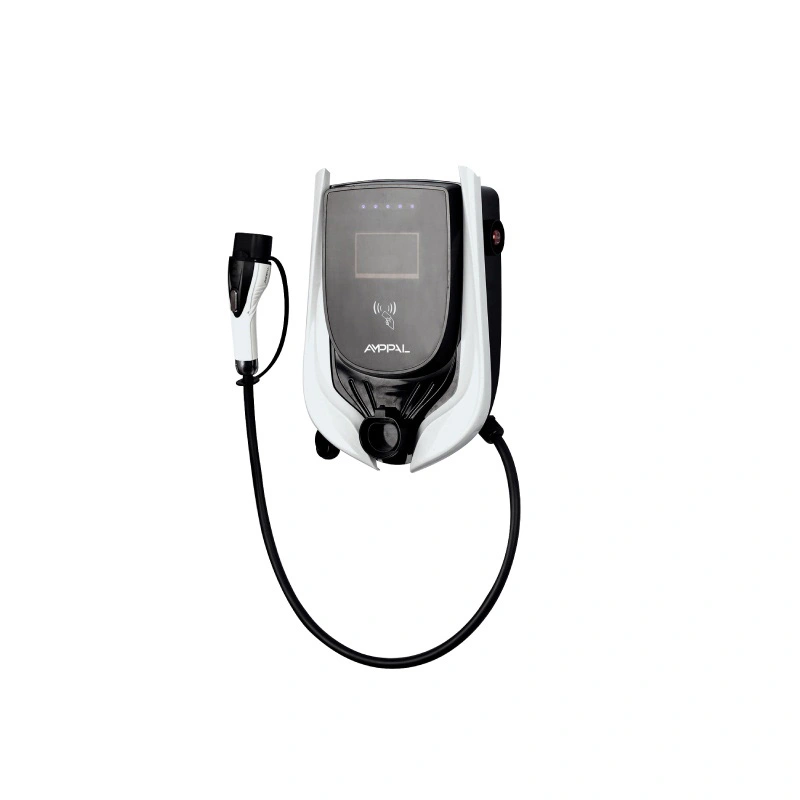

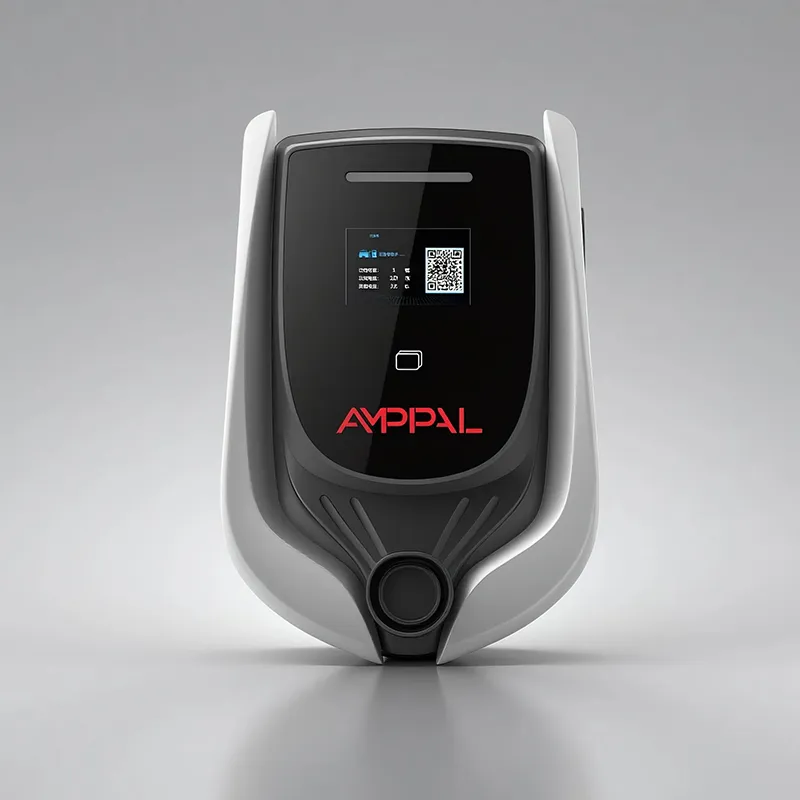

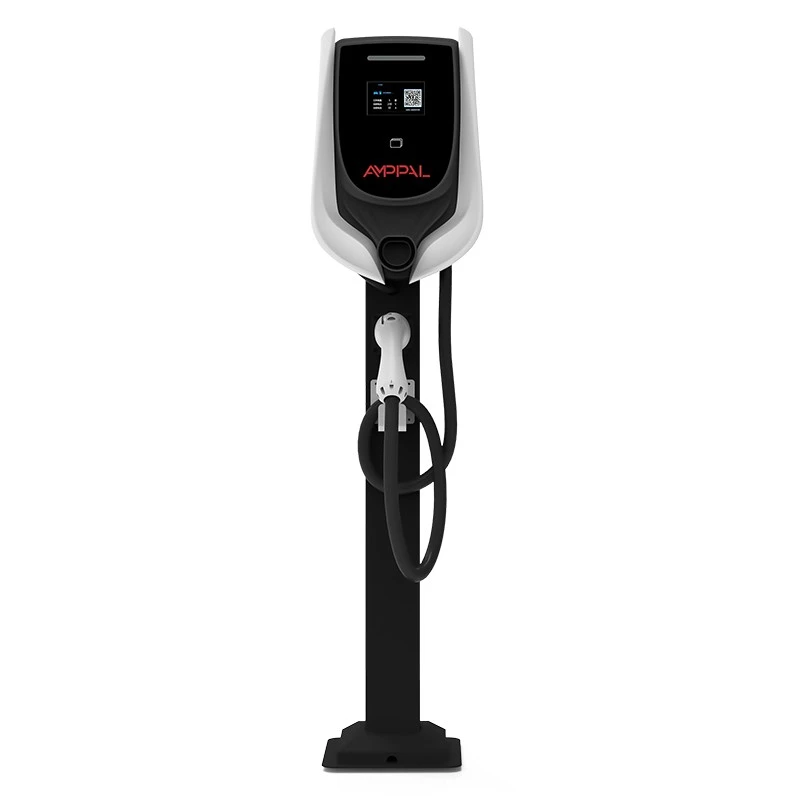

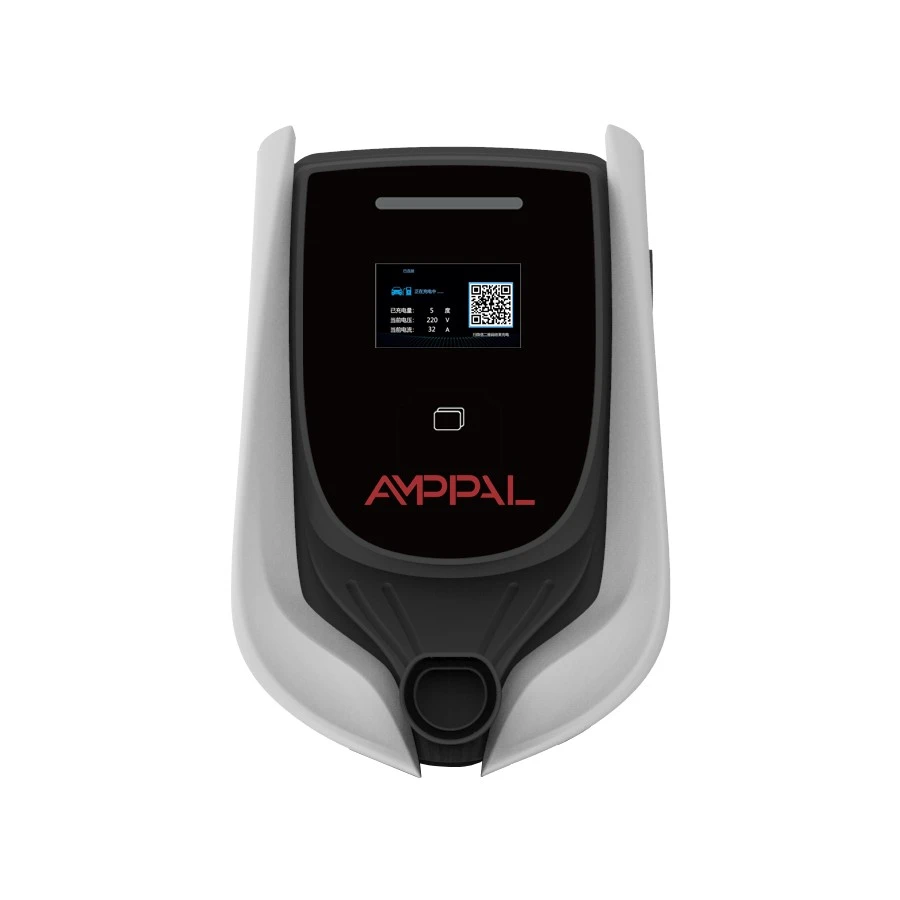

7 kW OCPP Smart AC EV įkrovimo stotis, skirta komercinėms patalpoms

Kodėl UL sertifikatas yra svarbesnis nei galios reitingai JAV

Jungtinėse Amerikos Valstijose sertifikatas yra svarbesnis nei kilovatai, o sertifikatas yra UL. Ši 7 kW galios stotis (modelis AF-AC-7-L/B-A-M-4-SD-P) nėra europietiškas gaminys, parduodamas amerikiečiams; tai EV tiekimo blokas, pagamintas, išbandytas ir dokumentuotas pagal du UL standartus, kuriuos iš tikrųjų tikrina JAV institucijos: UL 2202 ir UL 2231-2.

Skirtumas tarp pardavimo į ES ir pardavimo JAV yra skirtumas tarp savęs deklaracijos ir trečiosios šalies sąrašo. CE yra gamintojo deklaracija Europos rinkai; JAV statybų inspektoriai, draudikai ir komunalinės paslaugos ieško UL, o daugelis komunalinių paslaugų nuolaidų programų tiesiog atsisako įrangos be jo.

NEC 625 straipsnis yra kodeksas, reglamentuojantis elektromobilių įkrovimo įrangos įrengimą, o inspektoriai jį taiko per vietos instituciją, turinčią jurisdikciją. Į UL sąrašą įtraukta stotis su aiškia vardine plokštele sutrumpina pokalbį apie leidimą. Čia yra tikrasis produktas: popierizmas, kuris uždaromas, leidimai praeina, ir draudimas, kuris lieka ramus.

Šeši šios stoties privalumai

UL 2202 sąrašas apima visą įkrovimo sistemą, kurią JAV projekto inžinieriai įtraukė į specifikacijų lapą.

UL 2231-2 apima personalo apsaugos grandinę, smūgio saugos sluoksnio inspektoriai patikrina prieš įjungdami energiją.

240 V vienfazis 32 A atitinka standartines Šiaurės Amerikos gyvenamąsias ir lengvąsias komercines paslaugas.

RFID plius OCPP 1.6j paverčia stotį apmokestinamu turtu, o ne nemokama vieta nerezidentams.

IP54 sandarinimas ir ≤40 dB triukšmo įvertinimas užtikrina, kad jis tinkamas garažams, stoginėms ir vidaus automobilių stovėjimo aikštelėms.

Vardinėje plokštelėje esantį UL ženklą galima patikrinti UL internetiniame kataloge, todėl pirkėjai patikrina prieš užsakydami.

Techninės specifikacijos

Dislokavimas visoje JAV ir Kanadoje

Daugiabučiai būstai valstijose, kuriose yra parengti EV statybos kodeksai, kur kiekviena automobilių stovėjimo aikštelė yra iš anksto prijungta prie 240 V įtampos.

Darbo vietos apmokestinimas už darbuotojų aikšteles ir išlaidų susigrąžinimas per OCPP užpakalinę programą.

Kondominiumo garažai Kanadoje, kur valdybai reikia savininko apskaitos ir prieigos kontrolės.

Viešbučio ir mažmeninės prekybos automobilių stovėjimo aikštelė, kurioje svečiai apmokestinami už naktį, o už foliją.

Lengvų automobilių parkų aikštelėse važiuoja furgonai ir pikapai, kurie stovi 8–10 valandų ir kuriems reikia patikimų 32A seansų.

Ką iš tikrųjų patikrina UL 2202 ir UL 2231-2

UL 2202 yra saugos standartas elektromobilių įkrovimo sistemos įrangai: konstrukcijai, laidams, izoliacijai ir visos stoties gaisrui normaliomis ir gedimo sąlygomis. Tai reiškia, kad gaubtą, kontaktorių, PCB išdėstymą ir šiluminę konstrukciją peržiūrėjo UL inžinieriai pagal paskelbtus reikalavimus.

UL 2231-2 yra personalo apsaugos standartas. Ji valdo grandinę, kuri apsaugo nuo elektros smūgio, kai vartotojas įkiša, atjungia arba paliečia šlapią jungtį: įžeminimo tęstinumo patikrinimai, nuotėkio srovės stebėjimas ir mechanizmai, kurie atjungia išėjimą prieš susisiekiant su įtampinga dalimi.

Abu įrašai yra UL viešajame kataloge su modelio numeriu, todėl elektros inspektorius Teksase ir buto inžinierius Toronte mato lygiai tą patį sertifikatą, kurį jums siunčiame. Jokių fotokopijavimo žaidimų, jokios „atitinkančios UL“ kalbos – sąrašas yra įrodymas.

Be UL: gamybos kokybės užtikrinimas

Kiekviena gamybos partija yra atsekama serijos numeriu iki bandymų įrašų, kuriuos saugome dešimt metų.

Kiekviena stotis prieš pakuojant atlieka visą hipoto ir izoliacijos testą; leidimų reikšmės registruojamos.

Kiekviena programinės aparatinės įrangos versija prieš išleidžiant paleidžiama naudojant referencinę programinę įrangą, todėl naujinimas negali tyliai nutraukti atsiskaitymo integracijos.

RFID skaitytuvo diapazonas, LCD kontrastas ir LED juostos funkcija tikrinami kiekviename įrenginyje, o ne imami.

IP54 ir akustiniai (≤40 dB) rezultatai tikrinami gamybos pavyzdžiuose ir pateikiami kartu su partijos įrašu.

Pačios gamyklos kokybės sistema yra audituojama pagal UL priežiūros programą, todėl sąrašas išlieka.

Nuo metalo lakštų iki baigtos stoties: aštuoni žingsniai

Linija dalijasi Džedziango miesteliu, kuriame 2024 m. buvo pristatyta daugiau nei vienas milijonas įkrovimo vienetų, su surinktais FANUC robotais ir TRUMPF lazeriniais pjaustytuvais ant korpusų.

1. Korpuso plienas yra pjaustomas lazeriu, stabdomas presu ir padengtas milteliniu būdu.

2. Sumontuojamos ir patikrinamos tarpinės ir IP54 sandarinimo paviršiai.

3. Maitinimo ir ryšių plokštės yra pagamintos SMT ir lituojamos.

4. Skystųjų kristalų ekranas, LED juostelė ir RFID modulis yra sumontuoti ir sukalibruoti.

5. Programinė įranga įkeliama ir joks įrenginys nepraeina pro šią stotį, kol nepabaigs tiesioginio rankos paspaudimo su mūsų nuoroda.

6. Ethernet, 4G, WiFi ir RS485 keliai naudojami nuosekliai.

7. Hipot, izoliacijos ir įdegimo bandymai atliekami kiekvienoje stotyje.

8. Vardinės lentelės, UL ženklai ir dėžutės eina prieš QC antspaudą.

Atitikties patikrinimas: ar ši stotis tinka jūsų svetainei?

Ši stotis tinka JAV ir Kanados svetainėms, kuriose teikiama 240 V vienfazė paslauga, 32 A grandinė vienam kioskui ir prieigos kontrolės arba atsiskaitymo poreikis. Savivaldybės, turinčios EV paruoštus kodus, nuomotojai, reikalaujantys komunalinių paslaugų nuolaidų, ir rangovai, statantys specifinius projektus, pastebės, kad UL dokumentai atlieka pusę pardavimo darbo už juos.

Tai yra netinkamas produktas trimis atvejais. Svetainėse, kuriose teikiama trijų fazių paslauga ir reikalaujama 11 kW vienam kioskui, turėtų būti naudojama 11 kW OCPP stotis. Vietoms, kurioms reikia trumpesnės nei 30 minučių apyvartos, reikia nuolatinės srovės, o ne šio kintamosios srovės įrenginio. Svetainė, kurioje neketinama tvarkyti vartotojų ar sąskaitų, gali sutaupyti pinigų naudojant paprastesnį modelį – RFID ir OCPP krūva yra verta savo išlaidų tik tada, kai kas nors juos administruoja.

Prieš užsakydami su elektriku patvirtinkite tris dalykus: paslauga yra 240 V, strigimo grandinė yra nuolatinė 32 A, o stovėjimo aikštelėje yra tinklo kelias (Ethernet, korinio ryšio signalas arba WiFi) arba patvirtintas neprisijungus veikiantis planas. Mūsų inžinieriai nustatys ryšį su jumis bet kuriuo atveju.

Kodėl JAV montuotojai renkasi AMPPAL

15-20 darbo dienų nuo užsakymo iki išsiuntimo, o tai geriau atitinka statybos grafikus nei įprastas originalios įrangos gamintojų pristatymo laikas.

OEM parinktys: jūsų prekės ženklas ant korpuso, įkrovos ekranas ir RFID kortelės, taip pat standartiniai vadovai anglų kalba.

UL 2202 ir UL 2231-2 sertifikatai, taip pat gamyklos CE, TÜV ir CB failai bendrinami su jūsų specialistų komanda.

MOQ deramasi pagal užsakymą; rangovai ir platintojai paprastai pradeda nuo 20–50 vienetų.

Mes patys valdome daugiau nei 200 įkrovimo stotelių, todėl JAV pirkėjai kalbasi su komanda, kuri taip pat valdo įkroviklius, o ne tik juos parduoda.

Eksportuokite pakuotę, konteinerių pakrovimą ir popierizmą

Kiekviena stotis su sieniniu laikikliu, starterio RFID kortelėmis ir vadovu siunčiama putplasčiu pritvirtintoje dėžutėje, kurios matmenys yra beveik 58 × 42 × 30 cm, bruto svoris apie 12 kg. Ant dėžutės yra modelio vardinė lentelė ir UL sąrašo ženklas, kad būtų lengva patikrinti uoste.

Paletinių jūrų krovinių gabenimas užima 24–30 stočių vienam padėklui ir maždaug 300 stočių vienam 40 HQ konteineriui; mišri apkrova su 3,5 kW ir 11 kW OCPP stotimis yra įprasta platintojams, kuriantiems asortimentą.

JAV muitinės tarpininkams rengiami dokumentai: komercinė sąskaita faktūra, pakuočių sąrašas, kilmės sertifikatas, UL sertifikatų kopijos. Mes cituojame EXW, FOB Ningbo arba CIF ir siunčiame per Ningbo arba Šanchajų.

Garantija ir vietinė palaikymo struktūra

Dvejų metų garantija dėl stoties ir vidinių modulių gamybos defektų.

Palaikymo valandos sutampa su JAV laiko juostomis, o nuotolinė diagnostika nuskaito OCPP žurnalus su jumis skambučio metu.

Skaitytuvai, LCD skydeliai ir maitinimo moduliai pristatomi iš sandėlio per 3-5 darbo dienas.

Programinės aparatinės įrangos naujiniai siunčiami nuotoliniu būdu per backend; UL išvardyti komponentai niekada nekeičiami į pakaitalus.

Nutraukus šio modelio gamybą, atsarginių dalių dangtis tęsiasi penkerius metus.

Reikia vengti montavimo ir eksploatavimo klaidų

Negerai: stoties įjungimas, kol vietos valdžia nepasirašė leidimo. Dešinėje: išimamas leidimas, rodomas UL sąrašas ir po patikrinimo suteikiama energija.

Negerai: stoties nusileidimas į bendrą 50A grandinę su kitomis apkrovomis. Dešinėje: tam skirta 32A nuolatinė vardinė grandinė kiekvienam kioskui pagal NEC 625.

Neteisingai: praleidžiamas žemės patikrinimas, nes „paskutinėje svetainėje jis veikė“. Dešinėje: patikrinkite įžeminimą ir įžeminimo tęstinumą vietoje; Nuo to priklauso UL 2231-2 apsauga.

Negerai: duoti vieną RFID kortelę visam pastatui. Teisingai: kiekvieno vartotojo kortelės, todėl OCPP operacijų žurnalas išliks reikšmingas atsiskaitant.

Neteisinga: darant prielaidą, kad tinklo gedimas blokuoja stotį. Dešinėje: žinomos kortelės apmokestinamos iš vietinio sąrašo, o operacijos įkeliamos, kai nuoroda grįžta.

Šiaurės Amerikos montuotojų ir automobilių parkų atsiliepimai

Elektros rangovas Dalaso-Fort Worth metro 2025 m. įrengė 30 stočių trijuose daugiabučiuose projektuose. Jis sako, kad UL byla sutrumpino pokalbius su leidimu nuo kelių savaičių iki kelių dienų, o vienintelis jo skundas yra tas, kad 12 kg sveriantis įrenginys yra dviejų žmonių keltuvas ant kopėčių – dabar jo įgula naudojasi pagalbininku ant kiekvieno stovo.

Kondo valdyba Toronte valdo keturias stotis požeminiame garaže. Nekilnojamojo turto valdytojas kiekvieną mėnesį eksportuoja kiekvieno savininko kWh ataskaitas; Viena problema yra LCD meniu tik anglų kalba, kurį frankofonų savininkas pažymėjo pirmąjį mėnesį.

Čikagos automobilių parko vadovas per naktį aštuoniose stotyse apmokestina 12 darbinių furgonų. Sesijos buvo patikimos per vieną Ilinojaus žiemą; jo pastaba mums buvo tokia, kad LED juostelė yra pakankamai ryški, kad būtų galima skaityti iškarpinę tamsioje vietoje, o tai jis laiko savybe, nors jo naktinės pamainos vairuotojas tai vadina „švyturiu“.

Atitikties klausimai, kuriuos užduoda JAV pirkėjai

K: Ką šiai stočiai reiškia UL Listed?

A: UL inžinieriai peržiūrėjo ir išbandė visą įrenginį pagal UL 2202 ir UL 2231-2, o sąrašas lieka galioti ir stebimas gamykloje.

Klausimas: CE yra priimtas JAV, tiesa?

A: Ne. CE yra ES rinkos deklaracija; JAV valdžios institucijos, turinčios jurisdikciją, ieško trečiųjų šalių sąrašų, pvz., UL, ir daugelis komunalinių paslaugų reikalauja, kad jie gautų nuolaidas.

K: Kas yra NEC 625?

A: Nacionalinio elektros kodekso straipsnis, apimantis EV įkrovimo įrangos įrengimą – grandinės dydžio, įžeminimo ir atjungimo reikalavimus.

Kl .: Ar įrengimui reikalingas leidimas?

A: Daugumoje JAV ir Kanados jurisdikcijų taip, o UL įrašas yra būtent tai, ką inspektorius nori matyti vardinėje lentelėje.

Kl.: Ar bus įkraunamas JAV rinkoje parduodamas elektromobilis?

A: Taip, jis tiekia 240 V vienfazę iki 32 A su jūsų rinkai sukonfigūruotu jungties variantu.

K: Ar taikomos komunalinių paslaugų nuolaidos?

A: Daugelis JAV komunalinių paslaugų teikia nuolaidas įrangai, įtrauktai į UL sąrašą; patikrinkite vietinės paslaugų programos programų sąrašą.

Kl.: Ką daryti, jei automobilių stovėjimo aikštelėje nėra interneto?

A: Stotis saugo vietinį įgaliojimų sąrašą ir išsaugo operacijas, įkeldama jas, kai yra nuoroda.

Kl .: Kaip veikia komercinis atsiskaitymas?

A: RFID kortelės susiejamos su paskyromis OCPP foninėje sistemoje, kuri paverčia seansus sąskaitomis faktūromis arba paskirstymo ataskaitomis.
