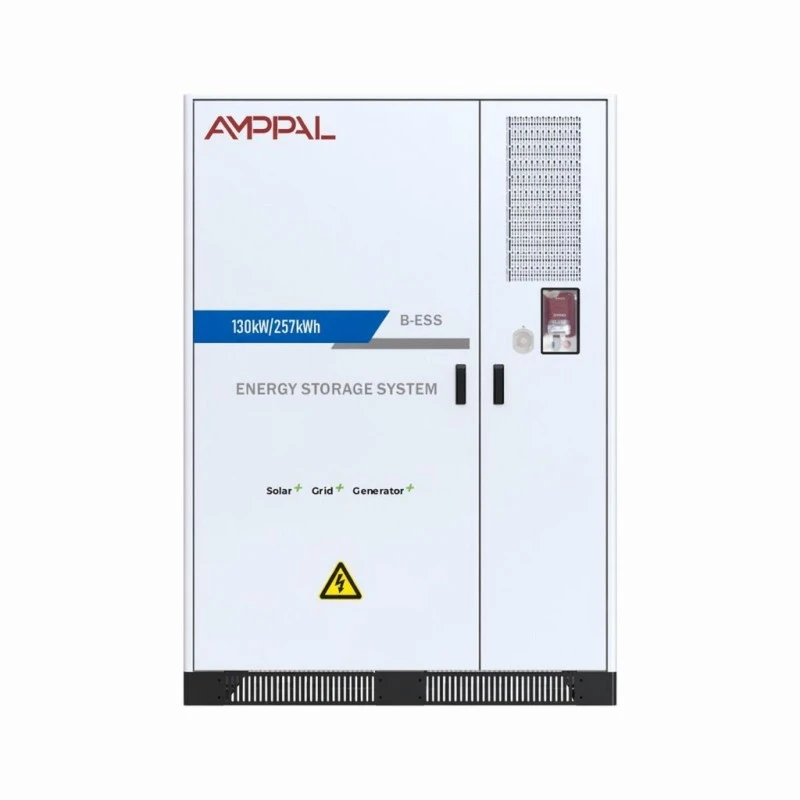

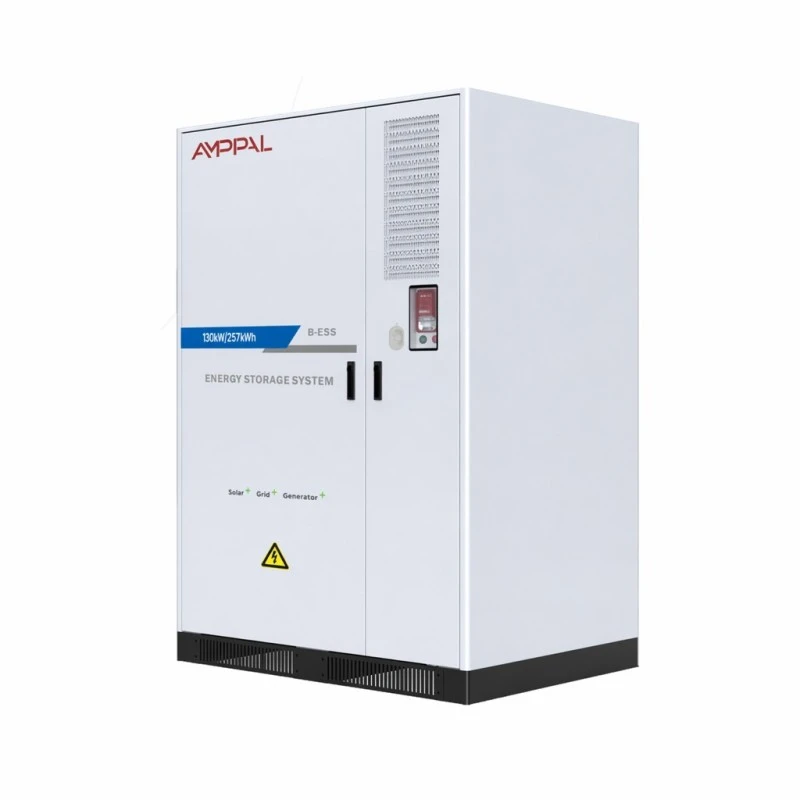

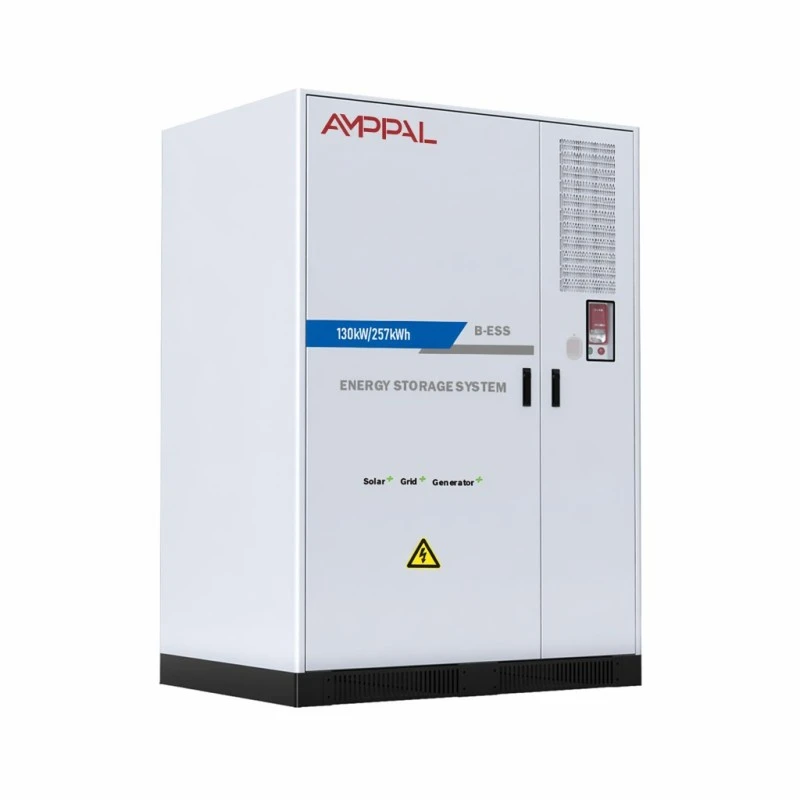

130 kW pramoninės baterijos energijos kaupimo sistema, skirta gamyklos energijos valdymui

Kam skirta ši sistema

Daugumoje komercinių sąskaitų už elektrą taikomi du atskiri mokesčiai: suvartota energija ir paklausos mokestis, nustatytas pagal didžiausią atsiskaitymo laikotarpio pusvalandį. Viena bloga liepos popietė gali nustatyti paklausos mokestį visam mėnesiui. Būtent tokiai problemai išspręsti sukurta ši 130 kW pramoninės baterijos energijos kaupimo sistema, skirta gamyklos energijos valdymui.

AF 130kW/257kWh spintelė įkrauna, kai tarifai žemi arba jūsų saulės kolektorių sistema gamina perteklinį kiekį, tada išleidžiama į pastatą, kai apkrova artėja prie jūsų paklausos lubų. At 0.5C it can deliver 130kW for roughly two hours — long enough to cover a typical industrial peak window.

Jis veikia tinkle ir ne tinkle, todėl tas pats turtas taip pat apima jus pertrūkio metu. Svetainėse, kuriose dėl elektros energijos tiekimo nutraukimo sustabdoma gamyba, ši antroji funkcija dažnai pateisina pirkimą.

Specifikacijų pasirinkimai, turintys įtakos atsipirkimui

LFP 3.2V/314Ah elementai 1P256S eilutėje: didelio formato elementai reiškia mažiau jungčių, o mažiau jungčių – mažiau gedimo taškų per aštuonerių metų tarnavimo laiką.

>8000 ciklų esant 0,5 °C ir 25 °C temperatūrai su 80 % energijos sulaikymu: vienas ciklas per darbo dieną, o tai viršija dvidešimties metų nominalią tarnavimo laiką, todėl važiavimas dviračiu retai būna ribojantis veiksnys.

THDi mažesnis nei 3 % esant vardinei galiai: kita jūsų pastato įranga nemoka harmonikų baudos už akumuliatoriaus talpinimą.

Galios koeficientas reguliuojamas visame diapazone nuo -1 iki 1, todėl sistema gali koreguoti svetainės galios koeficientą, kai ji neveikia, o ne sėdi kaip miręs turtas.

Dviguba priešgaisrinė apsauga – aerozolis ir perfluorheksanonas – tiek PAKUOTĖJE, tiek korpuso lygyje. Draudikai vis dažniau prašo dviejų etapų užblokavimo komerciniuose įrenginiuose.

Pažangus oro kondicionavimas, o ne pasyvus aušinimas: elementų temperatūra išlieka tolygi visoje eilutėje, o tai iš tikrųjų lemia, ar pasieksite 8000 ciklų.

Techninės specifikacijos

Svetainės, kuriose veikia skaičiai

Gamyklos su sunkiais variklio paleidimais: paklausos mokesčiai, sąlygoti trumpų piko, yra aiškiausias sandėliavimo atsipirkimo atvejis.

Komerciniai pastatai su didele popietine ŠVOK apkrova: apmokestinkite per naktį pigiu tarifu, išleiskite per aušinimo piką.

Svetainės su esamais stogo saulės energijos ir eksporto apribojimais: saugokite perteklinį generavimą, o ne jį apribokite ar eksportuokite žemomis tiekimo normomis.

Įrenginiai, kuriuose veikia atsarginis dyzelinis kuras: EMS koordinuoja PV, akumuliatorių ir generatorių, mažina generatoriaus darbo valandas ir degalų sąnaudas.

Elektromobilių įkrovimo saugyklos: buferuokite tinklo ryšį, kad įkroviklių bankas nepriverstų brangiai atnaujinti tiekimo.

Kaip iš tikrųjų veikia Peak Shaving

EMS nuolat stebi svetainės skaitiklį. Jūs nustatote paklausos slenkstį – paprastai šiek tiek žemiau sutartyje numatytų pajėgumų – ir sistema išsikrauna, kai išmatuota apkrova ją peržengtų. Reagavimas yra pakankamai greitas, kad būtų galima užfiksuoti variklio paleidimus ir panašius trumpus piikus.

Įkrovimas yra suplanuotas, o ne oportunistinis. Valdiklis peržiūri jūsų tarifų kalendorių ir papildo bateriją ne piko valandomis arba anksčiau, jei PV masyvas generuoja daugiau, nei sunaudoja pastatas.

Išjungus tinklo režimą, pasirenkamas STS perkelia svetainę į akumuliatoriaus maitinimą, kai tinklas sugenda. Standartinė galia yra 240–500 kW su didesniais įrenginiais, o perdavimas yra pakankamai greitas, kad IT įranga ir valdymo sistemos neveiktų, o ne persikrautų.

Saugos inžinerija ir sertifikavimas

Baterijos yra sertifikuotos pagal CE ir RoHS; Visoje sistemoje yra UN38.3 ir MSDS dokumentai, skirti gabenimui ir vietos patvirtinimui.

Dviejų pakopų gaisro slopinimas: aerozolis veikia pakuotės lygyje, o perfluorheksanonas apsaugo korpuso tūrį, pašalindamas dvi skirtingas gedimo skales.

IP54 korpusas, kurio elektros skyrius yra atskirtas nuo akumuliatoriaus skyriaus, todėl viename esantis terminis įvykis neplinta per kitą.

Kiekviena pakuotė yra rūšiuojama pagal talpą, o vidinis atsparumas suderinamas prieš surinkimą. Neatitinkamos 256 serijos eilutės ląstelės yra klasikinė priešlaikinio pajėgumo praradimo priežastis.

Izoliacijos ir dielektrikos bandymai atliekami 100% surinktų sistemų, o rezultatai registruojami pagal serijos numerį.

Veikimo apvalkalas patikrintas nuo 0°C iki +50°C ir iki 95% drėgmės be kondensacijos.

Sukurkite seką mūsų Yueqing gamykloje

1. Ląstelių įsiurbimas – iš kiekvienos partijos imamas mėginys, siekiant nustatyti talpą ir vidinį atsparumą tiekėjo deklaruotoms vertėms.

2. Ląstelių klasifikavimas ir suderinimas – langeliai rūšiuojami taip, kad kiekviena eilutė būtų sudaryta iš siauros našumo juostos.

3. PACK surinkimas – šynų suvirinimas, BMS laidų ir paketo lygio izoliacijos bandymas.

4. Spintelių gamyba – lakštinio metalo pjaustymas, formavimas ir suvirinimas, po to iš anksto apdorotas ir padengtas milteliniu būdu.

5. Integracija – komplektai, PCS, oro kondicionavimas, gaisro gesinimas ir EMS sumontuoti ir prijungti prie spintos.

6. Eksploatacijos pradžios bandymas – pilnas įkrovimas ir iškrovimas esant 0,5C temperatūrai, registruojant elementų temperatūrą ir įtampą.

7. Tinklo modeliavimas – perdavimas tinkle ir už tinklo, patikrintas pagal programuojamą kintamosios srovės šaltinį.

8. Pakuotė – spintelė pritvirtinta prie sustiprinto padėklo, sumontuoti smūgio indikatoriai, supakuota į dėžę kroviniams gabenti jūra.

Ar 130 kW/257 kWh tinkamas dydis?

Dydis nustatomas pagal apkrovos profilį, o ne pastato plotą. Ištraukite dvylikos mėnesių pusvalandžio matuoklio duomenis ir pažiūrėkite į savo smailių formą: kiek aukštai viršija bazinę liniją ir kiek laiko. 130 kW/257 kWh sistema apima iki 130 kW galios piką, trunkantį iki maždaug dviejų valandų.

Jei jūsų viršūnės trumpesnės, bet didesnės – tarkime, 250 kW dvidešimt minučių – jums reikia daugiau galios ir mažiau energijos, o kitokia konfigūracija tinka geriau. Jei jie veikia visą dieną, ši sistema išsikraus anksti ir paliks jus atvirą po pietų.

Būkite sąžiningi ir dėl tarifo. Where demand charges are low or absent, peak shaving alone rarely pays back within a reasonable period. In that case the business case has to come from backup value or solar self-consumption, and we would rather establish that before you commit.

Ką palyginti su kitais tiekėjais

Teiraukitės ciklo trukmės esant 0,5 °C, nurodydami išlaikymo slenkstį. Ciklo skaičius be temperatūros, greičio ir sulaikymo procento yra beprasmis.

Paklauskite, kokia priešgaisrinė apsauga įtraukta pakuotės lygyje, o ne tik spintelės lygyje. Daugelis citatų apima tik vieną.

Paklauskite, ar nurodytas efektyvumas yra sistemos lygiu pirmyn ir atgal, ar tik DC pusėje. Mūsų didžiausias yra 88 % esant 0,5 C temperatūrai, matuojant visoje sistemoje.

Paklauskite apie EMS integravimą su esamais PV keitikliais ir generatoriais – nesuderinamos EMS modifikavimas vėliau kainuoja daugiau nei pats valdiklis.

Komercinės sąlygos: gamyba 25-35 darbo dienos standartinėms konfigūracijoms, 5 metų garantija, su išplėstiniu užsakymu.

Siunčiame 2800kg spintą

Spintelės matmenys yra 1550 × 1268,5 × 2185 mm, o svoris - 2800 kg, todėl siunčiamas kaip vienas vienetas ant sustiprinto plieninio rėmo padėklo su kėlimo taškais, pasiekiamais šakiniu krautuvu ar kranu.

Dvi spintos tinka 20 pėdų konteineriui; nuo penkių iki šešių tinka 40 pėdų aukščio kubas, priklausomai nuo tvirtinimo. Baterijos yra klasifikuojamos kaip UN3480 pavojingi kroviniai, vežami jūra – mes tvarkome deklaraciją, UN38.3 bandymo ataskaitą ir MSDS siuntą kartu su dokumentais.

Sąlygos yra FOB Ningbo arba Šanchajus, galima CIF. Krovinių gabenimas oro transportu tokio svorio ir klasifikacijos atžvilgiu nėra praktiškas. Suteikite papildomo laiko pavojingų krovinių užsakymui, o tai paprastai prailgina plaukimo tvarkaraštį savaite, palyginti su generaliniais kroviniais.

Garantija ir ilgalaikis aptarnavimas

Penkerių metų garantija, apimanti akumuliatorių paketus, PCS, EMS, šilumos valdymą ir gaisro gesinimą kaip visa sistema.

Nuotolinis stebėjimas per CAN, Ethernet arba RS485, su pasirenkamu 4G. Galime nuskaityti ląstelės lygio duomenis ir nustatyti silpną modulį, kol jis nepaveiks sistemos pajėgumų.

Rekomenduojamas kasmetinis techninės priežiūros apsilankymas: oro filtro keitimas, gaisro gesinimo patikra, gnybtų sukimo momento ir talpos patikra.

Pakaitiniai paketai laikomi sandėlyje ir pristatomi per 5-7 darbo dienas; vieną sugedusią pakuotę galima pakeisti neatjungiant visos spintelės.

Užsakymo metu suteikiama pratęsta iki aštuonerių ar dešimties metų garantija, kaina atitinka jūsų numatomą važiavimo dviračiu profilį.

Montavimo ir eksploatavimo klaidos

Neteisingai: pastatykite spintelę prie sienos be laisvos vietos. Dešinėje: laikykitės instrukcijoje nurodytų ventiliacijos tarpų. Oru aušinamos sistemos atmeta šilumą į aplinkinį orą ir jai reikia vietos.

Neteisinga: paklausos slenksčio nustatymas iš vieno mėnesio sąskaitos. Teisingai: naudokite dvylikos mėnesių intervalo duomenis. Sezoniniai pikai yra tai, kas pritraukia operatorius.

Neteisinga: darant prielaidą, kad dingus baterija dengia visą svetainę. Teisingai: apgalvotai nustatykite kritinės apkrovos grandinės dydį. 130 kW yra nemenkas, bet neribotas.

Neteisingai: praleiskite metinį filtro keitimą, kad sutaupytumėte išlaidų. Dešinėje: ribotas oro srautas padidina kameros temperatūrą, o pakilusi temperatūra yra greičiausias būdas prarasti pajėgumą.

Neteisingai: montuojama ten, kur yra potvynių rizika. Dešinėje: IP54 apsaugo nuo dulkių ir purslų, o ne stovinčio vandens. Pakelkite cokolį, jei svetainėje yra buvę potvynių.

Ką praneša operatoriai

Tekstilės gamykla Bursoje (Turkija) 2025 m. pradžioje pradėjo eksploatuoti vieną iš šių sistemų, kad būtų galima valdyti paklausos mokesčius iš staklių variklio paleidimo. Jų elektros inžinierius pranešė, kad per pirmąjį pilną atsiskaitymo mėnesį paklausa sumažėjo maždaug 90 kW, ir pažymėjo, kad EMS prireikė kelių savaičių derinimo, kol buvo tinkamai nustatyta jų apkrovos modelio slenkstis.

Šaldymo saugyklos operatorius Nairobyje nusipirko sistemą visų pirma atsarginei kopijai, o ne skutimui. Jų atsiliepimai buvo praktiški: tinklo nutrūkimai, dėl kurių anksčiau generatorius buvo paleidžiamas per kelias minutes, dabar nepastebimi, nors jie paprašė mūsų padidinti žemo SOC aliarmo slenkstį po ilgo išjungimo.

Kazachstano komercinis savininkas, valdantis dvi spinteles biurų komplekse, pakomentavo oro kondicionavimo triukšmą, girdimą gretimoje automobilių stovėjimo aikštelėje, ko jie nenumatė. Pateikėme rekomenduojamą akustinio ekrano išdėstymą, o ne modifikavome įrenginį.

Dažnai užduodami klausimai

Klausimas: Kiek laiko jis gali tiekti 130 kW?

A: Maždaug dvi valandos nuo visiško įkrovimo esant 0,5 C temperatūrai, todėl esant nurodytam iškrovimo gyliui galima naudoti 257 kWh.

K: Ar tai veikia be tinklelio?

A: Taip, ne tinkle režimu su pasirenkama STS. Standartinė perdavimo galia yra 240-500 kW; didesnis yra pritaikomas.

Kl .: koks yra tikrasis kelionės pirmyn ir atgal efektyvumas?

A: Maksimalus 88 % esant 0,5°C, matuojant sistemos lygiu, įskaitant konversiją ir pagalbines apkrovas.

Kl .: Ar galima įkrauti tiesiogiai iš saulės energijos?

A: Taip, per EMS, kuri koordinuoja PV, bateriją, tinklą ir generatorių.

K: Kiek laiko veiks baterijos?

A: Daugiau nei 8000 ciklų esant 0,5 °C ir 25 °C temperatūrai su mažiausiai 80 % sulaikymu. Aukštesnė aplinkos temperatūra tai sutrumpina.

K: Kokius sertifikatus jis turi?

A: CE ir RoHS pakuotės lygiu, UN38.3 ir MSDS visai įrangai.

K: Kokios priežiūros reikia?

A: Kasmetinis filtro keitimas, gaisro slopinimo patikra, sukimo momento patikra ir talpos bandymas. Maždaug pusė dienos vienam kabinetui.

K: Koks yra pristatymo laikas?

A: 25-35 darbo dienos standartinėms konfigūracijoms; pritaikyta EMS integracija arba nestandartinės įtampos užtrunka ilgiau.
