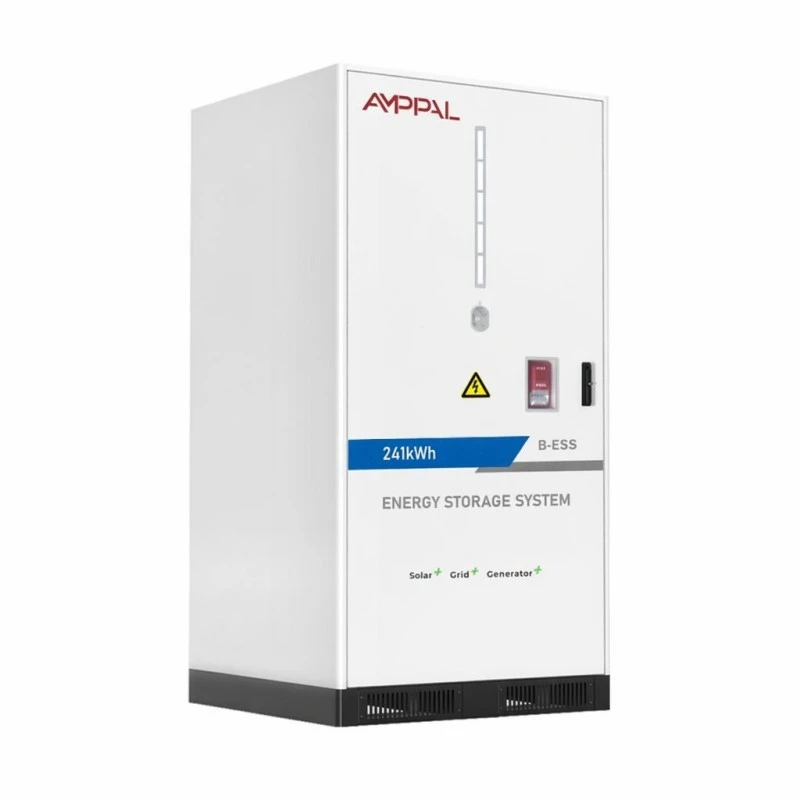

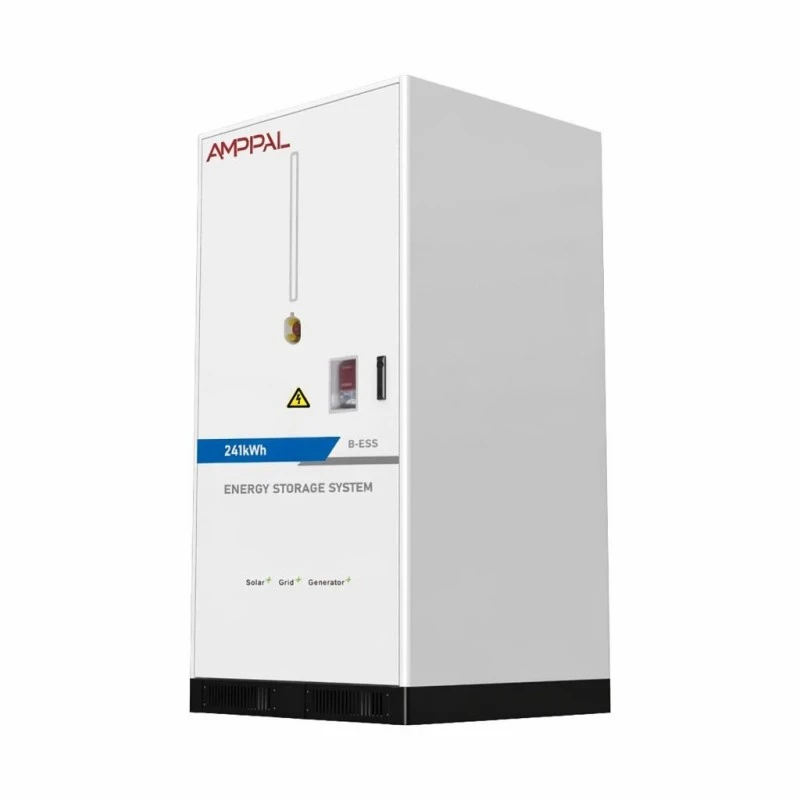

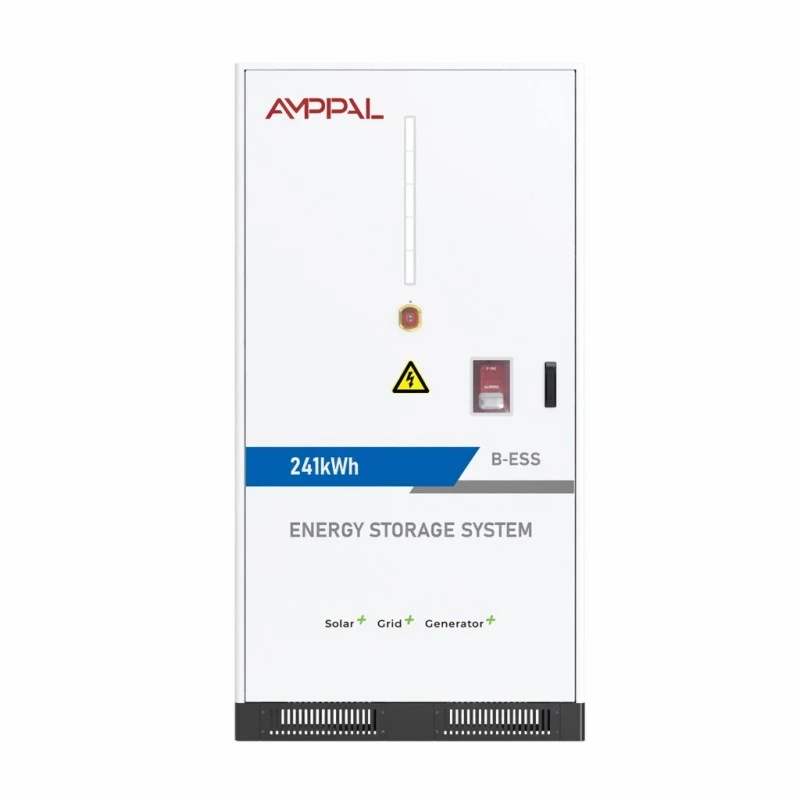

225 kWh / 241 kWh modulinė baterijos energijos kaupimo sistema komerciniams mikrotinklams

Baterijų grupė nėra saugojimo sistema

Ši 225 kWh / 241 kWh modulinė baterijos energijos kaupimo sistema, skirta komerciniams mikrotinklams, pristatoma be keitiklio. Nėra EMS ekrano, jokių tinklo gnybtų – tai nuolatinės srovės baterijų grupė, todėl integratoriai jį perka būtent dėl ​​to.

Sistemos integratorius arba EPC dažnai turi pageidaujamą PCS prekės ženklą, visos gamyklos EMS arba konteinerio projektą, kuriame jau yra sudaryta sutartis dėl energijos konvertavimo etapo. Pirkti bateriją su įmontuotu keitikliu reiškia pirkti antrą keitiklį, kurio negalite naudoti, ir sumokėti už integravimo darbus, kuriuos jau atliko gamykla.

225 kWh ir 241 kWh klasteriai turi švarią nuolatinės srovės sąsają per CAN, Ethernet arba RS485, leidžiančią prijungti saugyklą prie savo energijos konvertavimo ir valdymo bloko. Jūs išlaikote architektūrą; mes tiekiame energiją.

Dvi konfigūracijos ir jų atitikimas

225 kWh prie 1P224S su 716,8 VDC vardine įtampa ir 604 ~ 806 VDC veikimo langu; 241 kWh esant 1P240S su 768 VDC vardine įtampa ir 672 ~ 864 VDC.

Abu naudoja LFP 3,2 V / 314 Ah elementus 51,2 V / 314 Ah pakuotėse – 14 paketų 225 kWh klasteriui, 15 241 kWh – ir abu naudoja 150 A standartinę srovę esant 0,5 CP.

604–806 VDC langas tinka PCS platformoms, pastatytoms aplink 600–800 V nuolatinės srovės magistralę; 672–864 VDC langas tinka 750–900 V klasei – suderinkite prieš cituodami projektą.

Maksimalus efektyvumas yra 88 % esant 0,5 C temperatūrai per vieną įkrovimą ir vieną iškrovimą (įskaitant pagalbinius įrenginius), todėl jūsų kelionės pirmyn ir atgal modelis naudoja tikrą sistemos numerį.

Ciklo trukmė nurodyta daugiau nei 8000 kartų esant 0,5C ir 25°C temperatūrai, sulaikant mažiausiai 80 % energijos – tiek, kiek reikia jūsų atsiperkamumo modeliui su pridėtomis sąlygomis.

Išmanusis oru aušinamas oro kondicionierius, aerozolio ir perfluoroheksanono priešgaisrinė apsauga, IP54 ir 2050 kg abiejų variantų 1095*1210*2120mm spintelėje.

Techninės specifikacijos

Kas perka pliką klasterį

Integratoriai su esama PCS linija: klasteris prideda saugyklą į savo katalogą be antrojo keitiklio SKU, kurį reikia laikyti ir palaikyti.

EPC standartizuoja vieną akumuliatoriaus partnerį keliose vietose – ta pati 2050 kg sverianti spinta, ta pati ryšių sąsaja, visur tas pats atsarginių dalių sąrašas.

Projektai, paverčiantys fotovoltines elektrines į nuolatinės srovės prijungtą saugyklą, kur klasteris yra ant esamos keitiklio nuolatinės srovės magistralės, o senasis keitiklis išlaiko savo vaidmenį.

Konteinerių projektai, kai PCS klientas perka atskirai, o baterija turi būti pristatyta kaip gamykloje patikrintas, nepriklausomai sertifikuotas įrenginys.

Atsarginės kopijos yra skirtos kasybos ir pramoninėms vietoms, kuriose valdymo architektūra yra patentuota ir į ją bus įtrauktas tik nuolatinės srovės komponentas.

Suderinimas ir sudėjimas su jūsų kompiuteriais

Pirmasis patikrinimas yra įtampa. Klasterio veikimo langas – 604–806 VDC arba 672–864 VDC, priklausomai nuo modelio – turi būti PCS DC įvesties diapazone su atsarga abiejuose galuose, nes akumuliatorius veikia visą langą nuo tuščio iki pilno įkrovimo.

Antrasis patikrinimas yra rankos paspaudimas. Klasteris standartiškai kalba CAN, Ethernet ir RS485, o nuotoliniam aptarnavimui neprivalomas 4G; jūsų EMS arba kalba vienu iš jų, arba gauna protokolo šliuzą. Skelbiame registro žemėlapį kartu su dokumentų paketu, kad jūsų valdymo inžinierius galėtų nustatyti SOC, srovės ribas ir apsaugos signalus be gamyklos skambučio.

Pajėgumai didėja pridedant grupes, o ne iš naujo statant stelažus. Antrasis to paties modelio 241 kWh klasteris lygiagrečiai jungiasi prie tos pačios nuolatinės srovės magistralės (sąlyga yra suderinta vardinė įtampa), o svetainės EMS juos sujungia kaip du nuolatinės srovės šaltinius. Galią riboja PCS; energijos skalės 225 arba 241 kWh žingsniais.

Saugos ir sertifikavimo failas

Priešgaisrinė apsauga yra dviejų pakopų: aerozolis pakuotės lygyje, perfluorheksanonas spintelės tūriui – konfigūracijos draudikai dabar tikisi iš komercinių baterijų.

Pakuotėse yra CE ir RoHS; įranga pristatoma su UN38.3 ir MSDS, kurią prašo pamatyti muitinės ir vietos draudikai.

IP54 korpusas su nuolatinės srovės įėjimu apačioje, atskiriantis elektros riebokšlį nuo pakuotės skyriaus korpuso viduje.

Išmanusis oru aušinamas oro kondicionierius išlaiko 14–15 pakuočių griežtoje temperatūros juostoje; valdiklis moduliuoja ventiliatorius nuo elementų temperatūros.

Veikimo apvalkalas yra nuo 0°C iki +50°C, 0-95% RH be kondensato, 2000 m aukštis virš jūros lygio su sumažinimu aukščiau – prieš pasirašydami įsitikinkite, kad svetainė yra joje.

Kiekviena grupė atlieka visą 0,5 CP gamyklos ciklo testą su paketo lygio registravimu, o priėmimo ataskaita siunčiama kartu su įrenginiu.

Kaip klasteris surenkamas Yueqing

1. Ląstelių įsiurbimas – 314Ah LFP elementų talpa ir vidinis atsparumas paimami prieš pradedant kūrimą.

2. Paketo surinkimas – 51,2V/314Ah paketai suvirinami, sujungiami su laidais ir komplektuojami su BMS, tada išbandomi izoliacija.

3. Spintelių gamyba – plieno lakštas pjaustomas CNC, lankstomas, suvirinamas ir padengiamas milteliniu būdu apsaugant nuo korozijos.

4. Stovai – paketai montuojami į 1P224S arba 1P240S eilutę, kai nuolatinės srovės magistralė yra susukta ir patikrinta.

5. Šiluminė ir priešgaisrinė įranga – sumontuotas ir išbandytas oro kondicionierius, ortakiai, aerozolių generatoriai ir perfluorheksanono sistema.

6. Valdymo laidai – bloko valdiklis, komunikacijų šliuzai ir nuolatinės srovės apatinė įvesties jungtis yra nutraukti ir patikrinti.

7. Priėmimo testas – 0,5 CP įkrovimas ir iškrovimas, kai paketo įtampa ir temperatūra registruojami pagal serijos numerį.

8. Pakavimas – 2050 kg spinta tvirtinama prie sustiprinto padėklo, sumontuoti smūgio indikatoriai ir supakuota į dėžę kroviniui.

Kuris klasteris ir kiek

Pirmiausia pasirinkite modelį pagal PCS įtampos langą, o po to - pagal energijos tikslą. 750–900 V nuolatinės srovės magistralė nukreipta į 241 kWh klasterį (672–864 VDC); 600-800V magistralė nukreipta į 225kWh bloką (604~806VDC). Įtampos neatitikimo priverstinis sumažinimas reiškia akumuliatoriaus ar keitiklio nuvertėjimą, o abu kenkia atsipirkimui.

Tada suskaičiuokite grupes pagal išsiuntimo langą: kiekviena 225 kWh klasteris tiekia 150 A standartą į magistralę, todėl naudingoji energija dviejų valandų lange yra tai, ką konvertuoja PCS, o ne vardinė lentelė.

Būkite sąžiningi dėl pirkimo formos. Jei jūsų projekte dar nėra asmeninių kompiuterių ir EMS, tuščias klasteris yra netinkamas atskaitos taškas – integruota spintelė ar konteineris iš to paties gamyklinio asortimento bus greičiau paleisti. Grupė skirta pirkėjams, kuriems jau priklauso likusi dalis.

Klausimai, kuriuos reikia pateikti klasterio citatai

Paklauskite įtampos lango, o ne tik vardinės. Klasteris, nurodytas kaip „768 V“, vis tiek gali būti nenaudingas, jei jūsų kompiuteris užsifiksuoja esant 850 V, o paketas įkraunamas iki 864 V.

Paklauskite, ar komunikacijų registro žemėlapis pristatomas kartu su įrenginiu, ar tik po NDA peržiūros – mūsų žemėlapis yra dokumentų pakete.

Paklauskite, kaip vyksta priešgaisrinė apsauga: čia yra ir aerozolio, ir perfluorheksanono; vieno agento pasiūlymas pakeičia jūsų draudimo bylą.

Paklauskite, ar ciklo teiginyje nurodomas greitis, temperatūra ir sulaikymas – „8000 ciklų“ be sąlygų nėra specifikacija.

Komercinės sąlygos: 25-35 darbo dienos standartiniams klasteriams, penkerių metų garantija, MOQ vienas vienetas prototipo integravimo darbams.

Siunčiame 2050 kg sveriančią klasterį

Spintelės išmatavimai 1095*1210*2120mm ir sveria 2050kg abiejuose variantuose, todėl ji juda ant sustiprinto padėklo su šakinių krautuvų kišenėmis ir kranui skirtais kėlimo taškais ten, kur jo reikia.

Su įdėtu akumuliatoriumi siunta yra UN3480 pavojingi kroviniai: mes paruošiame UN38.3 ataskaitą ir MSDS, o jūs turėtumėte pridėti maždaug vieną savaitę GD užsakymo pristatymo laiką kilmės vietoje.

Sąlygos yra FOB Ningbo arba Šanchajus su CIF paprašius. Vienas klasteris viename sunkvežimio skyriuje yra praktiška krovinių gabenimui keliais; du tinka 20 pėdų konteineriui su tvirtinimu, jei maršrutas leidžia.

Paslaugų ir pajėgumų įsipareigojimas

Penkerių metų garantija pakuotėms, oro kondicionavimui, priešgaisrinei sistemai ir bloko valdikliui, kaip vienam pristatytam įrenginiui.

Pagal nurodytą 0,5 °C ciklą, pagal gamyklos priėmimo žurnalą, garantuojamas 80 % pajėgumų išlaikymas.

Paketai keičiami lauke: silpnas paketas pakeičiamas valandomis, o likusi eilutė nepaliesta, o BMS vėl subalansuoja paleidus iš naujo.

Nuotolinė diagnostika per CAN/Eth/RS485 (neprivaloma 4G) leidžia mūsų inžinieriams nuskaityti paketo lygio duomenis ir pažymėti poslinkį, kol jis nebus rodomas svetainės energijos ataskaitose.

Kasmetinė priežiūra apima filtro valymą, gaisro slėgio patikras, sukimo momento patikrinimą ir talpos paleidimą; atsarginės pakuotės pristatomos per 5-7 darbo dienas.

Integracijos klaidos, kurias matome kartojantis

Neteisingai: klasterį prijunkite prie PCS, kurio nuolatinės srovės langas vos perdengia akumuliatoriaus diapazoną. Dešinėje: patikrinkite, ar 604–806 VDC arba 672–864 VDC yra PCS lange su parašte abiejuose galuose.

Negerai: maišyti 225kWh ir 241kWh klasterius viename autobuse. Dešinėje: lygiagrečiai turi būti vienodo modelio, kad vardinė įtampa sutaptų.

Neteisingai: paliekant DC apatinę įėjimo riebokšlį prieinamą vandeniui nutekėti. Dešinėje: montuodami užsandarinkite riebokšlį ir palikite laisvą cokolio sritį.

Neteisingai: darant prielaidą, kad IP54 reiškia, kad bet kur yra lauke. Teisingai: jis toleruoja dulkes ir purslus, o ne stovintį vandenį – saugokite spiečius nuo potvynių linkusios žemės.

Neteisingai: praleidžiamas ryšių žemėlapio bandymas prieš įjungiant energiją. Dešinėje: prieš prijungdami grupę prie magistralės, atlikite CAN/RS485 rankos paspaudimą su EMS.

Ką praneša integratoriai

Sistemos integratorius Dubajuje 2025 m. pradžioje sujungė 241 kWh klasterį su 500 kW galios asmeniniais kompiuteriais viešbučio projektui 2025 m. pradžioje. Jų vadovaujantis inžinierius sakė, kad CAN registro žemėlapis leidžia užbaigti EMS žemėlapių sudarymą per popietę, o gamyklos bandymų ataskaita padarė vietos valdžios institucijos dokumentų peržiūrą nesudėtinga – nors nuolatinės srovės kabelio galūnės buvo trumpesnės nei standartinė.

EPC Keiptaune standartizuotas 225 kWh klasteryje trijose mažmeninės prekybos vietose. Pirkimo lyderis atkreipė dėmesį į identišką 2050 kg sveriančią spintelę ir įprastą atsarginių dalių sąrašą supaprastintą vietos logistiką, o jų eksploatavimo komanda skundėsi, kad oro kondicionieriaus techninės priežiūros prieigos skydelis yra toje pusėje, kuri yra nukreipta į sieną pagal jų pageidaujamą išdėstymą.

Kasybos rangovas Medeljino mieste, Kolumbijoje, valdo dvi 241 kWh galios grupes vienoje nuolatinės srovės magistralėje už dyzelino ir hibridinės sistemos. Jų valdymo inžinierius patvirtino, kad lygiagreti konfigūracija atitinka SOC, kaip reklamuojama, ir paprašė ilgesnės „WiFi“ antenos parinkties, kad klasterio diagnostika pasiektų valdymo kambarį be kabelio.

Atsakymai Integratoriai klausia prieš pasirašydami

Kl.: Ar yra PCS?

A: Ne – tai nuolatinės srovės baterijų grupė. Jis perduodamas jūsų asmeniniams kompiuteriams / EMS per CAN, Ethernet arba RS485 (neprivaloma 4G).

K: Kokias PCS įtampas jis atitinka?

A: 225 kWh klasteris apima 604–806 VDC; 241 kWh apima 672–864 VDC. Patikrinkite savo PCS DC langą pagal diapazoną.

K: Ar galiu lygiagrečiai paleisti dvi grupes?

A: Taip, to paties modelio klasteriai toje pačioje nuolatinės srovės magistralėje, suderinta vardinė įtampa, sukaupta svetainės EMS.

Kl .: kokia yra standartinė srovė?

A: 150A vienai klasteriai 0,5CP greičiu; PCS apibrėžia galią, klasteris – energiją.

K: Koks yra kelionės pirmyn ir atgal efektyvumas?

A: Maksimalus 88 % esant 0,5 C temperatūrai per vieną įkrovimą ir vieną iškrovimą, įskaitant pagalbinius įrenginius.

K: Kiek laiko truks ląstelės?

A: Daugiau nei 8000 ciklų esant 0,5 °C ir 25 °C temperatūrai su mažiausiai 80 % sulaikymu; aukštesnė aplinkos temperatūra jį sutrumpina.

Kl.: Ar jis veikia su trečiosios šalies EMS?

A: Taip – ​​registro žemėlapis yra dokumentų paketo dalis, todėl jūsų inžinierius gali integruoti be gamyklos skambučio.

K: Koks yra pristatymo laikas?

A: 25–35 darbo dienos standartinėms grupėms, plius maždaug savaitė pavojingų krovinių užsakymo kilmės vietoje.
