OEM padalinto tipo nuolatinės srovės įkrovikliai, skirti pritaikytiems elektromobilių įkrovimo sprendimams

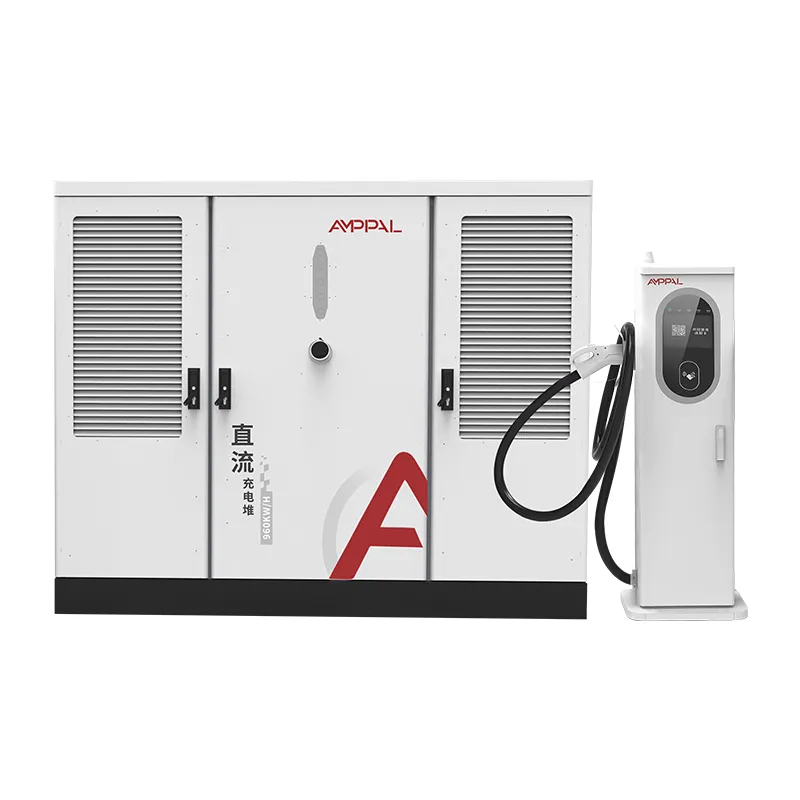

Vis spartėjant elektromobilių pritaikymui viešuosiuose tinkluose, automobilių parkuose ir komercinėse patalpose, fiziniai įkrovimo infrastruktūros suvaržymai sulaukia daugiau dėmesio nei bet kada anksčiau.Padalinto tipo nuolatinės srovės įkrovikliaiyra atskiras inžinerinis požiūris, atskiriantis galios konvertavimo spintelę nuo dozatoriaus. Ši konfigūracija leidžia montuotojams pastatyti sunkią, šilumą generuojančią elektroniką toliau nuo viešų vietų, o įkrovimo taškas yra kompaktiškas, tylus ir lengvai prižiūrimas. AMPPAL patobulino šią architektūrą į gaminių šeimą, kurioje subalansuota didelė galia, lankstus diegimas ir tvirtas ryšys reiklioje komercinėje aplinkoje.

Elektromobilių įkrovimo rinka gerokai peržengė paprastus kintamosios srovės sieninius dėžutes. Didelės galios nuolatinės srovės įkrovimui dabar reikia įrangos, kuri gali nepertraukiamai tiekti nuo 120 kW iki 360 kW, išgyvenant atšiaurias oro sąlygas, dažną kabelių tvarkymą ir visą parą. Padalinto tipo konstrukcija tai pasiekiama izoliuojant du funkcinius blokus: maitinimo spintelę ir dozatorių. Maitinimo spintoje yra kintamosios srovės įvesties apsauga, lygintuvo moduliai, nuolatinės srovės magistralės paskirstymas ir pagrindinis valdiklis. Dozatoriuje yra įkrovimo laidas, jungtis, vartotojo ekranas, RFID skaitytuvas ir avarinis sustabdymas. Tarp jų eina ekranuota nuolatinės srovės magistralė, kuri išlaiko maitinimo ir valdymo signalus atskirai. AMPPAL visus šiuos elementus kuria savo viduje, užtikrindama suderinamumą visame gaminių asortimente.

AMPPAL padalinto tipo nuolatinės srovės įkrovikliai: techniniai giluminio nardymo ir taikymo parametrai

AMPPAL padalinto tipo nuolatinės srovės sistemos yra sukurtos didelio naudojimo aplinkoms, tokioms kaip greitkelių paslaugų aikštės, automobilių parkų depai, oro uostų stovėjimo aikštelės ir mažmeninės prekybos įkrovimo centrai. Produktų linija apima keturis pagrindinius galios reitingus, kurių kiekvienas sukurtas taip, kad atitiktų skirtingus svetainės galios ir transporto priemonės pralaidumo reikalavimus. Tolesniuose skyriuose išsamiai aprašomos seriją apibrėžiančios elektrinės, mechaninės ir ryšio charakteristikos.

Pagrindinės elektros specifikacijos

• Įėjimo įtampos diapazonas: 380–480 V AC ±15%, trifazis, 50/60 Hz
• Įėjimo galios koeficientas: ≥0,99 esant pilnai apkrovai
• Bendras harmoninis iškraipymas (THD): ≤5 % esant vardinei įėjimo įtampai
• Išėjimo įtampos diapazonas: 200–1000 V DC, tinka 400 V ir 800 V baterijų platformoms
• Išėjimo srovė: 0–250 A nenutrūkstama kiekvienam dozatoriui, su pasirenkamais 500 A skysčiu aušinami išėjimai, esant 240 kW ir 360 kW konfigūracijoms
• Įtampos tikslumas: ±0,5 % visame išėjimo diapazone
• Srovės tikslumas: ±1 %, kai išėjimo srovės didesnės nei 30 A
• Energijos suvartojimas budėjimo režimu: ≤25 W dozatoriuje, ≤50 W maitinimo spintelėje
• Didžiausias efektyvumas: ≥95,5%, priklausomai nuo modulio konfigūracijos ir aplinkos temperatūros
• Maitinimo modulio efektyvumas: ≥96 % esant pusei apkrovos, ≥95 % esant pilnai apkrovai
• Galios paskirstymo detalumas: 12,5 kW žingsniai tarp dozatorių, prijungtų prie tos pačios spintelės
• Nuolatinės srovės magistralės įtampos kritimo kompensavimas: automatinis, atsižvelgiant į kabelio ilgį ir srovę

Padalinto tipo nuolatinės srovės įkroviklio serijos parametrų lentelė

Mechaniniai ir montavimo parametrai

• Maitinimo spintelės matmenys (A × P × G): 1 800 mm × 800 mm × 600 mm ASDC120; 2 000 mm × 900 mm × 800 mm ASDC180, ASDC240 ir ASDC360
• Dozatoriaus matmenys (A × P × G): 1 650 mm × 500 mm × 260 mm
• Maitinimo spintos svoris: nuo 350 kg iki 680 kg, priklausomai nuo galios ir modulių skaičiaus
• Dozatoriaus svoris: nuo 65 kg iki 120 kg, priklausomai nuo laido ilgio ir aušinimo galimybės
• Montavimas: ant grindų su inkariniais varžtais tiek spintelei, tiek dozatoriui; Galimas sieninio dozatoriaus pasirinkimas
• Kabelio ilgis nuo maitinimo spintelės iki dozatoriaus: nuo 5 m iki 100 m naudojant AMPPAL ekranuotus nuolatinės srovės magistralės kabelius
• Dozatoriaus įkrovimo laido ilgis: 3,5 m, 5 m arba 7,5 m; galimi ilgesni laidai su aušinimo skysčiu
• Triukšmo lygis: ≤65 dB(A) 1 m atstumu elektros spintelėje; ≤55 dB(A) dozatoriui
• Atsparumas vandalams: IK10 ant dozatoriaus priekinio skydelio ir avarinio sustabdymo mygtukas
• Pamatų reikalavimas: plokščias betoninis padas, kurio minimalus gniuždymo stipris yra 25 N/mm²

Apsaugos, saugos ir ryšio funkcijos

• Apsauga nuo įėjimo: viršįtampis, žema įtampa, fazės praradimas, viršsrovė, apsauga nuo viršįtampių, 2 tipo, 40 kA
• Išėjimo apsauga: viršsrovė, trumpasis jungimas, viršįtampa, atvirkštinio poliškumo aptikimas, izoliacijos stebėjimas
• Apsauga nuo įžeminimo: 30 mA kintamosios srovės ir 6 mA nuolatinės srovės liekamosios srovės stebėjimas pagal IEC 61851-1
• Temperatūros stebėjimas: nepriklausomi maitinimo modulių jutikliai, maitinimo spinta, dozatorius, jungties kontaktai ir skysčio aušinimo kilpa
• Avarinis sustabdymas: fizinis kiekvieno dozatoriaus mygtukas ir nuotolinis sustabdymas per valdymo sistemą
• Vartotojo autentifikavimas: RFID, NFC, mobiliosios programėlės QR kodas, pasirenkamas kredito kortelių skaitytuvas
• Ekranas: 10,1 colio pramoninio lygio spalvotas jutiklinis ekranas su akinimo apsaugančia danga ir jautriu pirštinėms
• Tinklo ryšys: Ethernet, 4G LTE, Wi-Fi, pasirenkama dvi SIM kortelės pertekliniams mobiliesiems ryšiams
• Fono integravimas: OCPP 1.6J/2.0.1, OpenADR, Modbus TCP, pasirenkamas ISO 15118 Plug & Charge
• Programinės aparatinės įrangos atnaujinimas: belaidžiu ryšiu per AMPPAL debesies platformą arba vietinį USB
• Diagnostika: nuotolinis pranešimų apie gedimus teikimas, savęs patikrinimas paleidžiant, įvykių žurnalo saugykla iki 100 000 įrašų su laiko žyma
• Kibernetinis saugumas: TLS 1.3 šifravimas, konfigūruojamos ugniasienės taisyklės, saugus įkrovimas ir pasirašyti programinės įrangos paketai

Įprasti padalijimo tipo architektūros diegimo scenarijai

• Greitkelių aptarnavimo zonos su ribota vieta degalų tiekimo salelėse ir griežti vizualinio prekės ženklo reikalavimai
• Požeminės automobilių stovėjimo aikštelės, kuriose šilumos atmetimą iš „viskas viename“ riboja vėdinimo pajėgumas
• Laivyno saugyklos su keliais dozatoriais, maitinamais iš centrinės elektros spintos, esančios netoli pagrindinės elektros patalpos
• Prekybos centrai ir svetingumo vietos, kur visuomenei skirta techninė įranga turi išlikti kompaktiška ir tyli
• Esamose svetainėse, kuriose atnaujinamas maitinimas, kur mechaninėse patalpose gali būti įrengtos maitinimo spintos ir laipsniškai pridedami dozatoriai
• Pakrantės arba pramoninė aplinka, kurioje jautriai elektronikai naudinga judėti toliau nuo korozinio ar dulkėto oro

Dažnai užduodami klausimai apie padalinto tipo nuolatinės srovės įkroviklius

Kas yra padalinto tipo nuolatinės srovės įkroviklis ir kuo jis skiriasi nuo „viskas viename“ įrenginio?

Padalinto tipo nuolatinės srovės įkroviklis atskiria galios konvertavimo elektroniką nuo dozatoriaus sąsajos. „Viskas viename“ įrenginyje lygintuvai, maitinimo moduliai, aušinimo įranga ir vartotojo sąsaja turi vieną korpusą, kuris gali būti didelis, sunkus ir reikalaujantis šilumos. Padalinto tipo sistemoje maitinimo spintelėje yra kintamosios srovės į nuolatinės srovės konvertavimo moduliai ir pagrindiniai apsaugos įtaisai, o dozatoriuje yra įkrovimo laidas, jungtis, ekranas ir mokėjimo skaitytuvas. Ekranuota nuolatinės srovės magistralė jungia abu. Ši konstrukcija leidžia stambią elektros spintelę montuoti mechaninėje patalpoje, už sienos arba mažiau matomoje vietoje, todėl stovėjimo vietoje lieka plonas dozatorius. Atskyrimas taip pat supaprastina aušinimą, sumažina triukšmą šalia vartotojų ir leidžia vienoje maitinimo spintelėje aptarnauti kelis dozatorius.

Kokios svetainės sąlygos yra palankios AMPPAL padalinto tipo nuolatinės srovės įkrovikliams, o ne „viskas viename“ įkrovikliams?

AMPPAL padalinto tipo nuolatinės srovės įkrovikliai yra pageidaujami, kai įrengimo vietoje yra ribota ventiliacija, griežtos triukšmo ribos arba estetiniai apribojimai. Požeminiuose parkavimo garažuose dažnai trūksta pakankamai oro srauto, kad būtų išsklaidyta šiluma iš didelės galios „viskas viename“ įrangos, todėl elektros spintos pastatymas vėdinamoje pagalbinėje patalpoje išsprendžia problemą. Vietose, kur įkrovimo taškas yra veikiamas oro sąlygų, druskos purškimo ar vandalizmo, naudingas mažesnis dozatorius su mažiau jautrių komponentų. Svetainės, kurioms reikia kelių įkrovimo taškų išilgai automobilių stovėjimo vietų eilės, gali sumažinti bendras išlaidas, prijungus kelis dozatorius prie vienos centrinės maitinimo spintos. Be to, bet kurioje vietoje, kur ilgas kabelis eina nuo elektros patalpos iki automobilių stovėjimo aikštelės, gali būti naudojama padalinta architektūra, kad būtų galima efektyviai nukreipti elektrą nejudinant komunalinių tinklų jungties.

Kaip maitinimo spinta prijungta prie dozatoriaus ir kokio ilgio kabeliai palaikomi?

AMPPAL padalinto tipo nuolatinės srovės įkrovikliai naudoja specialią nuolatinės srovės magistralės jungtį tarp maitinimo spintos ir kiekvieno dozatoriaus. Jungtį sudaro du nuolatinės srovės maitinimo laidai, apsauginis įžeminimo laidas ir ryšio kabelis valdymo ir būsenos signalams. Standartinė konfigūracija palaiko atstumus iki 100 metrų, todėl maitinimo spintą galima pastatyti toli nuo tikrojo įkrovimo taško. Ilgesniems važiavimams AMPPAL inžinerija gali įvertinti kabelio dydį pagal įtampos kritimą ir šilumines ribas. Nuolatinės srovės magistralės kabeliai yra ekranuoti, kad sumažintų elektromagnetinius trukdžius ir yra skirti montuoti lauke arba viduje. Abiejų galų jungtys yra pramoniniai kištukai, leidžiantys greitai sumontuoti ir prižiūrėti be specialių įrankių. Visi kabeliai yra 5 m, 10 m, 20 m, 50 m ir 100 m iš anksto sumontuoto ilgio, pagal užsakymą galima įsigyti ir pasirinktinio ilgio.

Ar vienoje maitinimo spintelėje vienu metu galima aptarnauti kelis dozatorius?

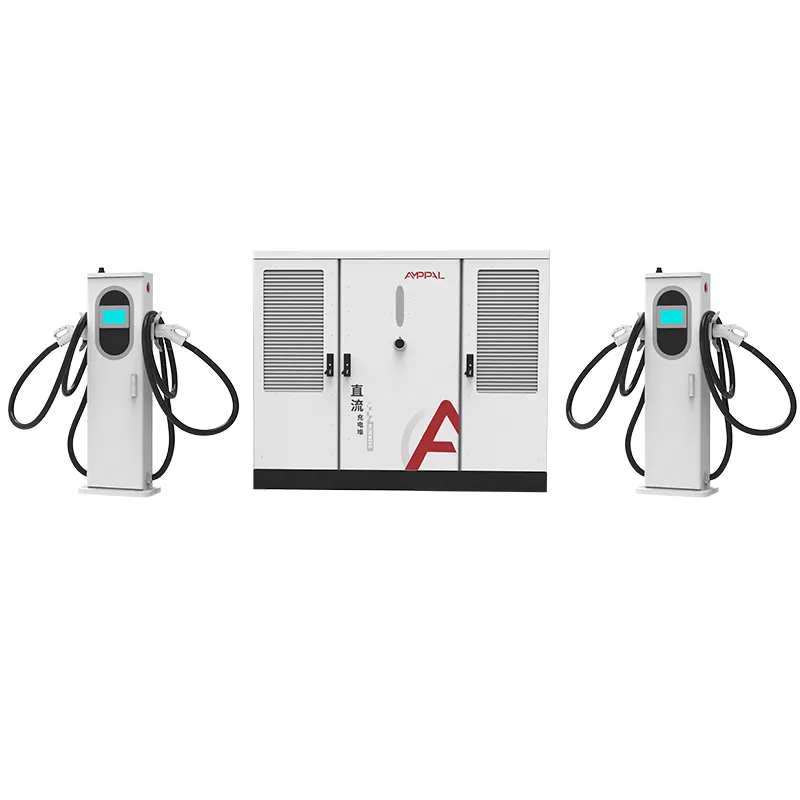

Taip. Padalinto tipo architektūra sukurta dinamiškam energijos pasidalijimui. Viena AMPPAL maitinimo spinta gali palaikyti du, tris arba kai kuriose konfigūracijose iki keturių dozatorių, priklausomai nuo modelio. Sistema protingai paskirsto turimą galią pagal prijungtų transporto priemonių skaičių ir jų akumuliatoriaus būseną. Pavyzdžiui, 240 kW galios spinta su dviem dozatoriais gali tiekti 240 kW vienai transporto priemonei, jei veikia tik vienas dozatorius. Kai kraunamos dvi transporto priemonės, sistema gali tolygiai paskirstyti galią arba teikti pirmenybę vienai transporto priemonei pagal konfigūruojamą politiką, pvz., „pirmas atėjai, pirmas aptarnaujamas“, aukščiausios įkrovos būsena arba VIP vartotojo būsena. Šis energijos pasidalijimas sumažina infrastruktūros sąnaudas ir pagerina tiekėjų elektros energijos naudojimą.

Kokius priežiūros pranašumus suteikia padalinta architektūra?

Padalinta architektūra tiesiogiai pagerina aptarnavimą. Maitinimo moduliai, kontaktoriai ir aušinimo ventiliatoriai yra centrinėje elektros spintoje, todėl technikai gali atlikti daugumą remonto darbų neįeidami į klientus nukreiptas zonas ar neužblokuodami automobilių stovėjimo vietų. Dozatorius turi mažiau aktyvių komponentų, o tai sumažina lauko gedimų tikimybę įkrovimo taške. Jei dozatorius buvo sugadintas automobilio smūgio ar vandalizmo, pakeisti galima neatjungus visos maitinimo spintos. AMPPAL taip pat suprojektuoja maitinimo spintelę su karštai keičiamais maitinimo moduliais, leidžiančiais pakeisti sugedusį modulį, o likusi sistemos dalis ir toliau veikia mažesne talpa. Nuotolinė diagnostika nustato gedimų kodus prieš atvykstant technikai, todėl sutrumpėja vidutinis remonto laikas. Atsarginių dalių atsargas galima konsoliduoti elektros spintelės vietoje, o ne kiekvienoje automobilių stovėjimo aikštelėje.

Ar AMPPAL padalinto tipo nuolatinės srovės įkrovikliai suderinami su CCS1, CCS2, CHAdeMO ir GB/T jungtimis?

AMPPALGalimi padalinto tipo nuolatinės srovės įkrovikliai su CCS1, CCS2, CHAdeMO ir GB/T jungties konfigūracijomis. Standartinis pasiūlymas Šiaurės Amerikai apima CCS1, o Europoje, Viduriniuose Rytuose ir Azijos Ramiojo vandenyno regionuose paprastai naudojamas CCS2. CHAdeMO išlieka prieinamas senoms transporto priemonėms, ypač Japonijoje ir kai kuriose Europos dalyse. GB/T siūlomas Kinijos rinkai ir eksporto projektams, kuriems to reikia. Dozatorius gali būti gamykliškai sukonfigūruotas su viena arba dviem jungtimis. Dviejų jungčių dozatorius gali sujungti CCS ir CHAdeMO arba CCS1 ir CCS2, atsižvelgiant į regioninius reikalavimus. Jungties tipas neturi įtakos maitinimo spintelės konstrukcijai, todėl AMPPAL padalinto tipo sistemą galima perkelti į kitą regioną pakeitus dozatorių arba pakeitus kabelio mazgą. Visos jungtys atitinka IEC 62196, ISO 15118 ir CHAdeMO 2.0 specifikacijas.

Kaip šiluminis valdymas tvarkomas esant aukštai aplinkos temperatūrai ir naudojant skysčiu aušinamus kabelius?

AMPPAL padalinto tipo nuolatinės srovės įkrovikliai naudoja trijų pakopų šilumos valdymo metodą. Pirma, maitinimo spintoje naudojamas didelio tūrio priverstinis oro aušinimas su temperatūros reguliuojamu ventiliatoriaus greičiu. Oro įsiurbimo filtrai neleidžia patekti dulkėms ir šiukšlėms, o vidinės oro pertvaros atskiria maitinimo modulių aušinimo kelią nuo valdymo elektronikos. Antra, galios moduliai yra stebimi atskirai, o sistema grakščiai susilpnėja, jei įsiurbiamo oro temperatūra viršija 45°C, išlaikant saugų veikimą iki 55°C. Trečia, konfigūracijose su 500 A išėjimu dozatoriaus įkrovimo kabelis ir jungtis naudoja uždaro ciklo skysčio aušinimo sistemą. Aušinimo skystis cirkuliuoja iš aušinimo įrenginio, esančio dozatoriaus viduje, per kabelį ir jungtį, pašalindamas šilumą tiesiai per kontaktinę sąsają. Tai leidžia nuolat įkrauti didelės srovės srovę neviršijant IEC 61851-23 nustatytų maksimalių saugių temperatūros ribų. Skysčio aušinimo įrenginys yra sandarus ir jo nereikia užpildyti normaliai veikiant; aušinimo skysčio lygis ir temperatūra stebimi nuotoliniu būdu.

Kokie ryšio protokolai ir fono integracija palaikomi?

AMPPAL padalinto tipo nuolatinės srovės įkrovikliai standartiškai palaiko OCPP 1.6J ir OCPP 2.0.1, todėl juos galima integruoti su visomis pagrindinėmis įkrovimo tinklo valdymo sistemomis. Modbus TCP galima naudoti pastato energijos valdymo ir pramonės automatikos integravimui. Modeliai su 240 kW ir 360 kW galia taip pat palaiko ISO 15118 aparatinei įrangai paruoštas funkcijas, įskaitant Plug & Charge ant CCS jungčių. Integruojant į tinklą, įkrovikliai gali reaguoti į paklausos reagavimo signalus per OpenADR ir gali įdiegti vietinį apkrovos valdymą, pagrįstą pastato energijos prieinamumu. Tinklo ryšio parinktys apima eternetą, 4G LTE ir „Wi-Fi“ su dviejų SIM palaikymu pertekliniams mobiliesiems ryšiams. AMPPAL debesies platforma teikia nuotolinį stebėjimą, programinės įrangos atnaujinimus, energijos ataskaitų teikimą ir vartotojų valdymą. Visos ryšio sąsajos yra maitinimo spintoje ir apsaugotos nuo neteisėtos prieigos naudojant šifruotus protokolus ir konfigūruojamas ugniasienės taisykles.
