Padalinto tipo nuolatinės srovės itin greito įkrovimo stotis, skirta megavatų parko įkrovimui

Energijos, tinklo ir vietos inžinerija vienoje sistemoje

960 kW įkroviklis nėra didesnė nei mažo versija. Tai galios projektas su prijungtu įkrovikliu, o jo sėkmė gyvena tiek pastotėje, tiek transformatoriuje, tiek kabelių loveliuose, kiek lygintuvo moduliuose.

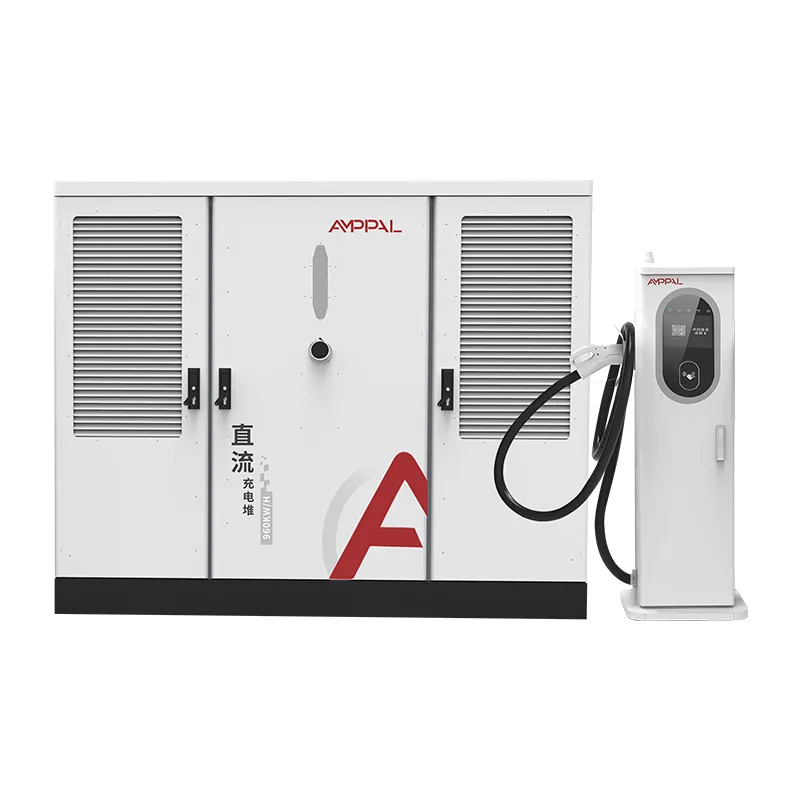

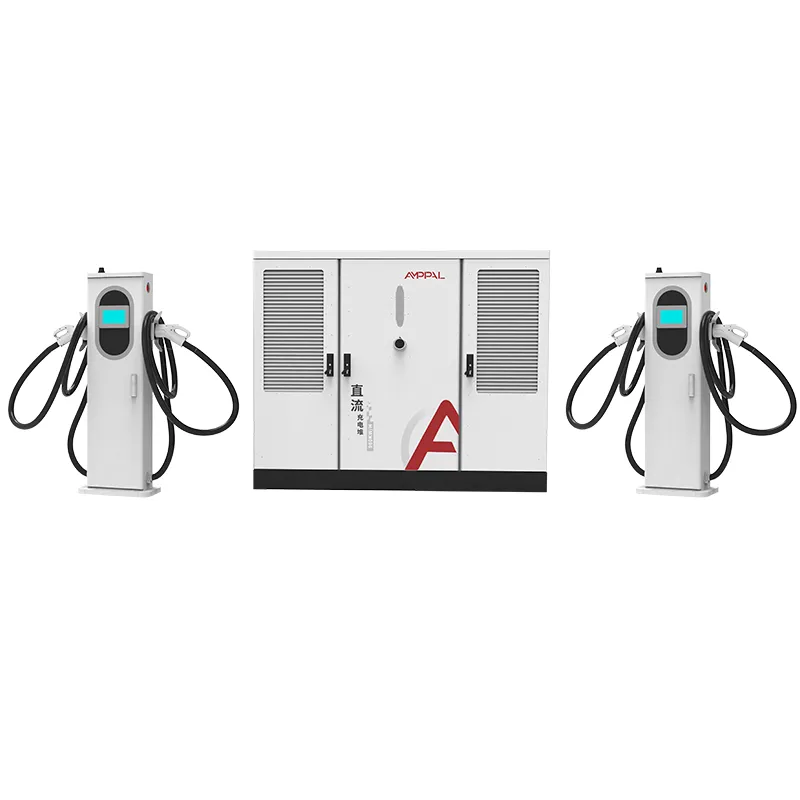

AF-DC-960 serija sutelkia galios konvertavimą į 2200 x 1800 x 1000 mm spintelę, maitinamą iš AC480V trifazio maitinimo šaltinio, ir paskirsto išvestį nuo 2 iki 16 gnybtų. Inžineriniai klausimai pateikiami prieš konteinerį: tiektuvo dydis, transformatoriaus įvertinimas, paklausos matavimas ir konstrukcijos seka.

Šiame puslapyje pateikiami numeriai, kurių iš tikrųjų reikia koncentratoriaus kūrėjui, nuo įvesties pajėgumų iki priėmimo eksploatuoti ir kur mes prijungiame kaip gamintojas.

Jei vis dar lyginate 120 kW vienetus, nustokite skaityti čia. Ši sistema skirta operatoriams, kurie jau įsipareigojo įkrauti didelės galios ir dabar jiems reikia inžinerijos.

Šeši skaičiai, apibūdinantys 960 kW stebulę

Prieš pirmąjį brėžinį kiekvienas 960 kW projektas yra apsprendžiamas šešiaženkliais skaičiais. Štai jie, nuoširdžiai perskaitę kiekvieną.

960 kW esant 480 V trifazei įtampai sunaudoja maždaug 1 155 A esant pilnai apkrovai, o tai nuo pat pirmos dienos diktuoja tiektuvo ir skirstomųjų įrenginių klasę.

1 250 kVA transformatorius yra tipiškas 960 kW galios ir pagalbinių stoties įtaisų ir aukšto vietos poravimas, atsižvelgiant į komunalinių paslaugų taisykles.

Galios koeficientas ≥0,99 palaiko reaktyvųjį komponentą arti nulio, o tai svarbu tarifams, apmokestinamiems kVA, o ne kW paklausa.

16 ginklų, kurių galia 960 kW, vidutiniškai 60 kW per aktyvią seansą, o tai išvalo apie 60 transporto priemonių eilę per valandą visiškai išnaudojant.

600 A skysčiu aušinami gnybtai sutelkia didžiausią srovę į arčiausiai spintelės esančius skyrius, todėl sunkus nuolatinės srovės veikimas yra trumpas.

15-20 darbo dienų gamyklos pristatymo laikas yra trumpiausia grafiko dalis; transformatoriaus ir komunalinių paslaugų patvirtinimas paprastai užtrunka ilgiau.

Ir septintas numeris, kurio niekas nespausdina duomenų lape: aikštelės atstumas iki artimiausio vidutinės įtampos tiektuvo, kuris nusprendžia, ar į komunalinių paslaugų sąskaitą įtraukti stulpai, tranšėjos, ar pastotė.

Techninės specifikacijos

Centro vietos, kuriose 960 kW ekonomiškai prasminga

Tarpvalstybiniai krovinių vežimo koridoriai, aptarnaujantys 8 klasės elektrinius sunkvežimius, kuriems reikia 600 A seansų.

Komunalinių tinklų gretimi sklypai, kuriuose vidutinės įtampos skirstymas jau eina iki nuosavybės linijos.

Oro uostų ir jūrų uostų pervežimo aikštelės su reguliariomis transporto priemonių bangomis, o ne nuolatiniu srautu.

Depo-stebulės hibridai, kuriuose autobusai, sunkvežimiai ir lengvieji automobiliai dalijasi viena elektros pirkimo sutartimi.

Regioninės pavyzdinės stotys, įtvirtinančios tinklo prekės ženklą ir pagrindžiančios tam skirtą transformatorių.

Plyno lauko pramoniniai parkai, kuriuose plėtotojas gali rezervuoti transformatoriaus galią prieš įsikeliant nuomininkams.

Nuo komunalinio transformatoriaus iki 1000 VDC magistralės

Grandinė prasideda nuo komunalinės vidutinės įtampos jungties. Ant padėklo montuojamas transformatorius sumažina iki 480 V trifazio įtampą, spintos vardinę įvestį, o aptarnavimo skydelis maitina spintelę per specialų tiektuvą, kurio dydis yra maždaug 1 155 A esant pilnai apkrovai.

Korpuso viduje lygintuvo moduliai konvertuoja 480 V kintamosios srovės į 300–1000 V nuolatinės galios magistralę. Galios koeficiento korekcija išlaiko įvestį ties ≥0,99, todėl stoties reaktyvioji trauka išlieka nereikšminga, net kai moduliai neveikia.

Nuo nuolatinės srovės magistralės terminalai derasi dėl savo dalies. Vienas skysčiu aušinamas terminalas gali priimti visą 960 kW galios baseiną sunkvežimio seansui; su 16 aktyvių automobilių, baseinas padalijamas į maždaug 60 kW per seansą. Galios diapazonas apima 400 V klasės automobilius ir 800 V klasės sunkvežimius be pertvarkymo.

Stoties lygio valdymas veikia per OCPP 1.6 arba 2.0, todėl operatorius komunalinių paslaugų piko metu gali uždengti stebulę ir pakelti naktį.

Standartai, tipo testai ir kokybės vartai

Tinklelio masto įranga tikrinama griežčiau nei mažmeninė aparatinė įranga, todėl kokybės istorija turi būti įrašyta sertifikatuose ir bandymų žurnaluose.

UL 2202-2022 ir UL 2231-2 sąrašas apima korpusą ir visą 2-16 gnybtų diapazoną.

IP54 korpuso apsauga, patikrinta dulkių ir vandens srove; korpusai praeina 96 valandų druskos purškimą pakrantės centrams.

Galios koeficientas matuojamas esant pilnai 960 kW apkrovai kiekvienoje spintelėje ir turi būti ≥0,99 prieš išleidžiant.

48 valandų įjungimas įjungia įrenginį per dalinę ir pilną apkrovą, o duomenys registruojami pagal serijos numerį.

Atliekant tolesnius gamyklos auditus, sąrašas galioja visą gaminio naudojimo laiką, o ne tik pirmą siuntą.

Kaip gaminama 960 kW galios spinta

1 veiksmas. Plieninės ritės perforuojamos ir supjaustomos lazeriu, tada FANUC roboto rankomis suvirinamos į rėmus.

2 žingsnis. TRUMPF stabdžių presai formuoja plokštes; korpusas padengtas milteliniu būdu ir sukietintas.

3 veiksmas. Kintamosios srovės paskirstymas, pertraukikliai ir matavimas yra prijungti prie kintamosios srovės linijos su sukimo momentu valdomomis išvadomis.

4 veiksmas. Lygintuvo moduliai ir paskirstymo valdiklis yra sumontuoti atskiroje nuolatinės srovės linijoje.

5 veiksmas. Spintelė išbandyta apkrova iki 960kW ant varžos bloko; registruojamas efektyvumas, pulsacija ir galios koeficientas.

6 veiksmas. Po to seka 48 valandų perdegimas, o sugedę įrenginiai grįžta į liniją, kad būtų atliktas pakartotinis darbas ir naujas ciklas.

7 veiksmas. Galutinė patikra apima sukimo momentą, laidus, etiketes ir serijos įrašus.

8 žingsnis. Dėžės eksportui; gamyklos metinis pajėgumas viršija milijoną vienetų, o 2024 m. pristatymai viršijo milijoną.

Svetainės projektavimo kontrolinis sąrašas prieš įsipareigojant

Pirmiausia patvirtinkite komunalinių paslaugų sutartį. 960 kW apkrova yra tarifo įvykis, o ne skaitiklio keitimas; daugumai komunalinių paslaugų reikalinga programa, apkrovos tyrimas ir kartais paslaugos atnaujinimas, o tai gali užtrukti mėnesius.

Transformatoriaus dydis su aukštu: 1 250 kVA apima spintelę ir stoties apšvietimą, ŠVOK ir būsimus terminalus be antrojo atnaujinimo.

Suplanuokite civilinius darbus: 2200 mm aukščio spintai reikia lygių betoninių trinkelių, kabelių tranšėjos arba dėklo trasos iki gnybtų ir įrangos padėklo, kurį gali pasiekti kranas arba šakinis krautuvas dėžėje.

Jei jūsų projekto laiko juosta negali absorbuoti komunalinių paslaugų delsos arba jūsų svetainė negali talpinti tam skirto transformatoriaus, tai šiuo metu netinkamas produktas. 960 kW galios mazgas yra nuolatinė infrastruktūros dalis ir elgiasi kaip viena.

Kai gausite, atsiųskite mums paslaugų programos apkrovos tyrimo atsakymą; Prieš užsakydami mūsų inžinieriai protingai patikrins tiektuvo matematiką ir transformatoriaus įvertinimą pagal spintos įvesties kreivę.

Kodėl AMPPAL didelės talpos šakotuvams

Vienas gamintojas spintai, terminalams ir valdymo programinei įrangai, tad 960kW sistema nesurenkama iš trijų pardavėjų pažadų.

UL 2202-2022 ir UL 2231-2, taip pat CE, CB ir TUV kitoms rinkoms.

OEM/ODM parinktys: prekės ženklas, jungčių mišiniai, kabelių ilgiai ir OCPP serverio konfigūracija.

Pristatymas per 15-20 darbo dienų po brėžinio patvirtinimo; MOQ iš vieno konteinerio.

Parama iš įmonės, kuri pati valdo daugiau nei 200 stočių, įskaitant NEOM žaliojo vandenilio projekto 500 skysčiu aušinamų įrenginių.

Didelių spintų kėlimas, takelažas ir pristatymas

Spintelė yra sunkiausias siuntos elementas: plieninė dėžė, kurios matmenys yra beveik 2300 x 1900 x 1150 mm, su keturiais vardiniais kėlimo taškais ir takelažo schema viduje. Terminalai keliauja ant padėklų, o skysčiu aušinami įrenginiai siunčiami sausi, vietoje užpildyti aušinimo skysčiu.

40 pėdų aukščio kubas talpina spintelę ir iki aštuonių terminalų; didesni terminalo skaičiai siunčiami antrame konteineryje. Pateikiame FOB Ningbo arba CIF kainas su sąskaita faktūra, pakavimo sąrašu, važtaraščiu ir UL ataskaitomis, išduodamomis per 3 darbo dienas nuo pakrovimo.

Eksploatacijos pradžios vadovas apima krano ir šakinio krautuvo variantus, skirtus korpusui, trinkelių išdėstymui ir 480 V jungties sukimo momento grafikai.

Stebulių techninės priežiūros sutartys ir atsarginės dalys

Dvejų metų standartinė garantija korpusui, gnybtams, maitinimo moduliams ir valdikliui.

Keitimas į kitą laivą esant garantiniams gedimams, su pakeitimo išsiuntimu per 5 darbo dienas.

Stebulių profilaktinės priežiūros rinkiniai: filtrai, jungtys, aušinimo skystis ir atsarginės valdymo plokštės.

Nuotolinė OCPP diagnostika, skirta apkrovos riboms, gedimų žurnalams ir programinės aparatinės įrangos naujinimams įvairiose laiko juostose.

Kasmetinės priežiūros rekomendacijos: sukimo momento pakartotinis patikrinimas, filtro priežiūra, aušinimo skysčio nuplovimas kas 24 mėnesius ir nuolatinės srovės magistralės terminis nuskaitymas.

Naudojimo pastabos didelės galios svetainėms

Neteisinga: spintelės įjungimas prieš tai, kai komunalinė įmonė patvirtina aptarnavimo fazę ir įtampą. Dešinėje: patikrinkite AC480V ±10% visose trijose fazėse su matuokliu, tada uždarykite.

Negerai: sumažinkite tiektuvo dydį, nes stebulė „įaugs į ją“. Dešinėje: išmatuokite tiektuvą ir transformatorių pagal sutartą 960 kW nuo pirmos dienos.

Neteisingai: pastatykite spintelę ten, kur negalima pakelti dėžėje esančio įrenginio. Dešinėje: prieš atvežant konteinerį patvirtinkite prieigą prie krano arba šakinio krautuvo ir padėklo padėtį.

Negerai: praleidžiama paklausos matuoklio peržiūra po paleidimo. Dešinėje: palyginkite pirmojo mėnesio kVA atsiskaitymą su ≥0,99 galios koeficiento įrašu.

Negerai: 600A gnybtai traktuojami kaip nuolatiniai sunkvežimių inkarai. Dešinėje: sumontuokite stulpelius ir veskite kabelį ranka.

Stebulės operatoriaus atsiliepimai po paleidimo

Krovinių gabenimo koridoriaus operatorius Kalifornijoje (JAV) valdo 960 kW galios mazgą su šešiais skysčiu aušinamais terminalais 8 klasės sunkvežimiams. Praėjus devyniems mėnesiams, stotis 20–80 % sunkvežimio įkrova per maždaug 90 minučių, o vienintelis jo skundas yra tai, kad komunalinių paslaugų paklausos matuoklis rodo mėnesinį budėjimo mokestį, kurio jis nenumatė.

Autobusų depas Varšuvoje, Lenkijoje, sujungia 960 kW galios spintą su dešimčia oru aušinamų terminalų. Depo vadovas giria savo sąskaitoje nurodytą galios koeficientą, tačiau pažymi, kad paleidimas užtruko penkias dienas, o ne planuotas tris, nes vietiniam tinklo operatoriui reikėjo atlikti papildomą apsaugos tyrimą.

Kūrėjas Dubajuje, JAE, pastatė stebulę aplink 1 250 kVA transformatorių ir praneša, kad elektros priėmimas buvo priimtas per pirmąjį patikrinimą. Jo išlyga: kabineto pėdsakas privertė šiek tiek pakeisti įrangos kambario duris, ko jis būtų išvengęs patikrinęs dėžės matmenis prieš angą prieš civilinius darbus.

DUK: Tinklelio ir svetainės klausimai

Kl .: Kokios tiektuvo talpos reikia 960 kW spintai?

A: Maždaug 1, 155 A esant 480 V trifazei įtampai esant pilnai apkrovai; tiektuvas, skirstomieji įrenginiai ir transformatorius yra pritaikyti sutartinei galiai.

K: Kokie transformatoriai suporuojami su šia sistema?

A: Paprastai 1 250 kVA spintelei ir pagalbiniams įrenginiams bei aukštai, patvirtinta, kad tai neatitinka jūsų komunalinių paslaugų taisyklių.

K: Kaip galios koeficientas veikia mano sąskaitą?

A: Esant ≥0,99, reaktyvioji paklausa išlieka nereikšminga, todėl daugeliu komercinių tarifų išvengiama kVA pagrįstų paklausos mokesčių.

Kl.: Ar viena spinta gali aptarnauti ir sunkvežimius, ir automobilius?

A: Taip, maišomi 600A skysčiu aušinami terminalai sunkvežimiams ir 250A oru aušinami terminalai automobiliams.

K: Kiek laiko trunka paleidimas?

A: Paprastai 3–5 dienos vietoje, įskaitant komunalinių paslaugų apsaugos patikrinimus, darant prielaidą, kad civiliniai darbai baigti.

Kl.: Ar reikalinga atskira paslauga stoties pagalbiniams įrenginiams?

A: Rekomenduojame nedidelį pagalbinį tiekimą apšvietimui ir valdikliams, tačiau pati spintelė naudoja pagrindinę 480 V įtampą.

K: Kurie tinklo dažniai veikia?

A: AC480V ±10% tiek 50Hz, tiek 60Hz, apimantis daugumą rinkų, naudojančių 480V klasę.

Kl .: koks yra pristatymo laikas?

A: 15-20 darbo dienų po patvirtinimo, kai transformatorius ir komunaliniai darbai atliekami lygiagrečiai jūsų pusėje.
