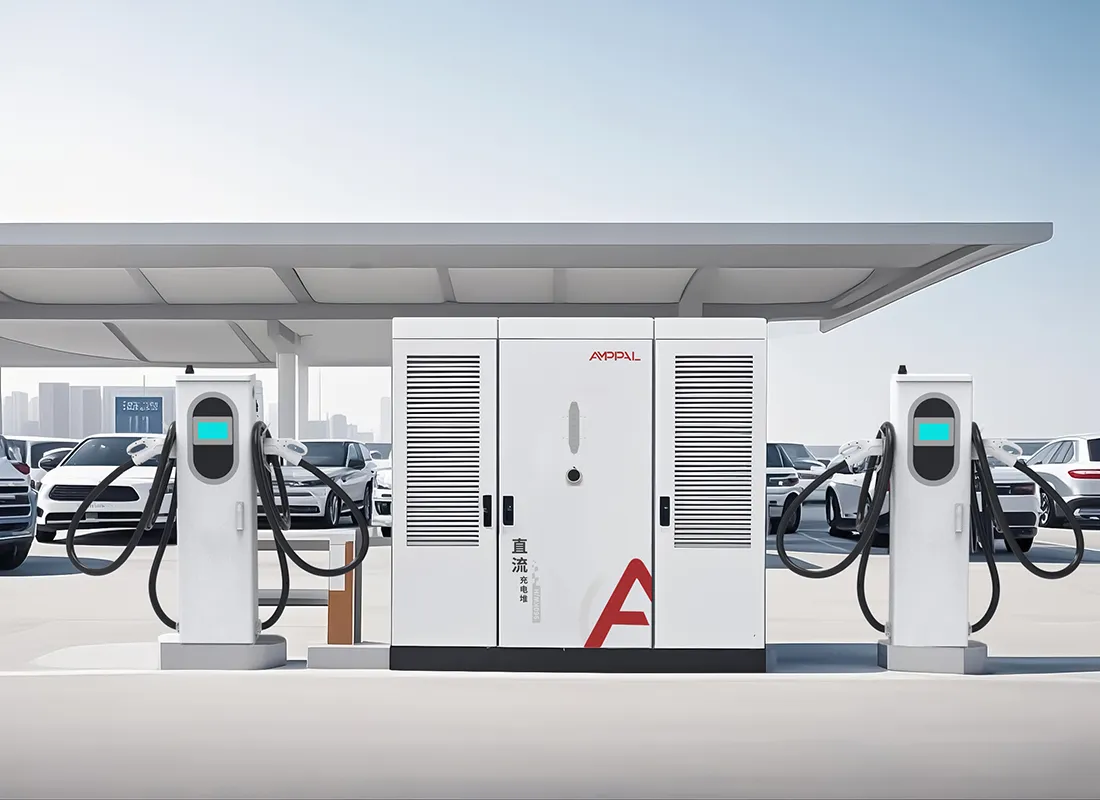

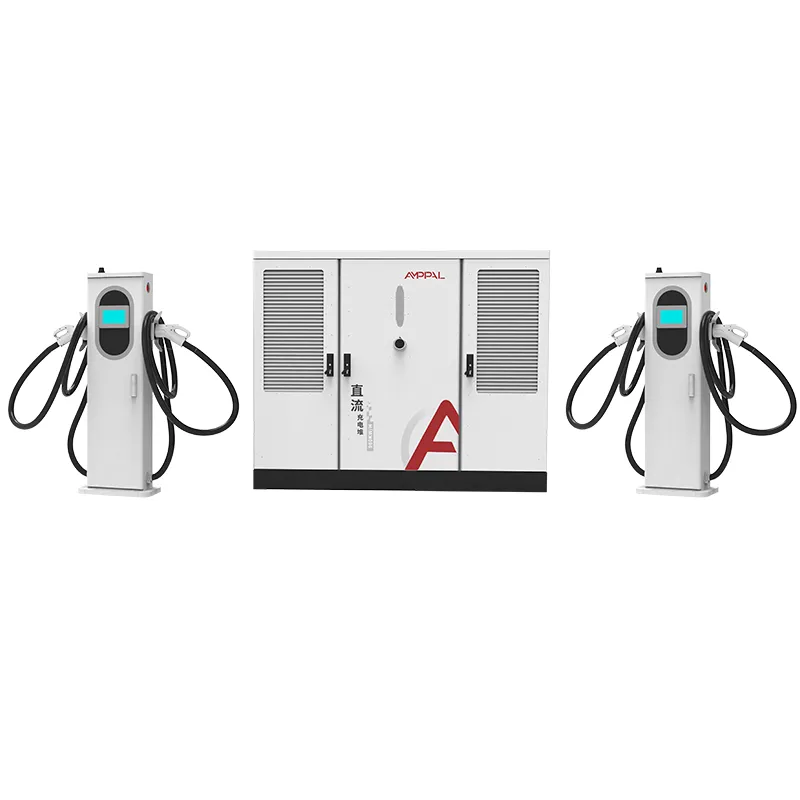

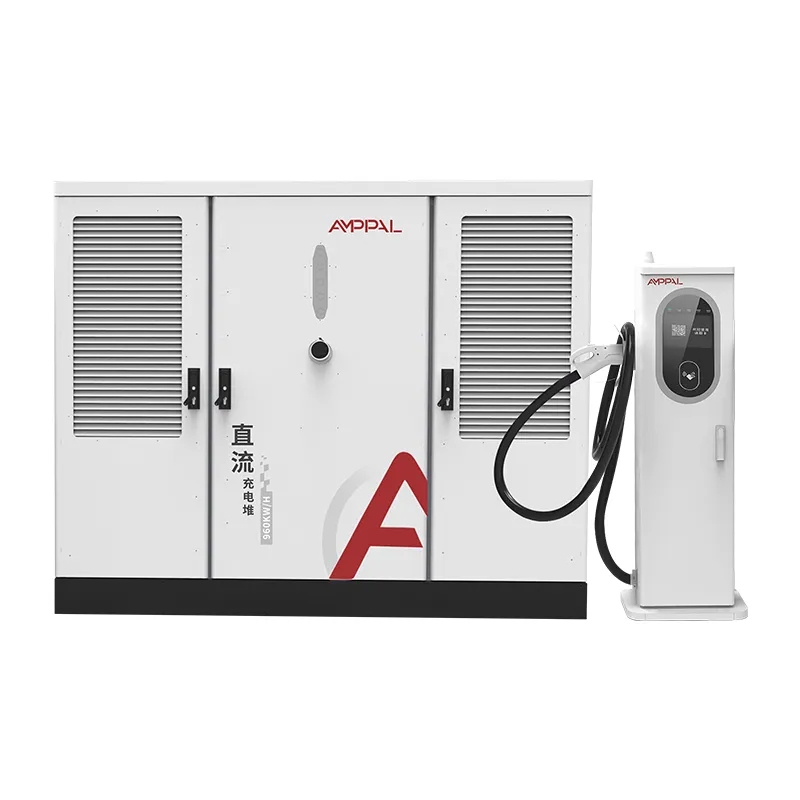

720 kW padalinto tipo itin greitas elektromobilių įkroviklis, skirtas sunkiems elektromobiliams

Vienoje spintelėje galima keisti nuo 2 iki 16 ginklų

Įkrovimo svetainė yra statymas dėl skaičiaus, kurio niekas nežino: kiek automobilių pasirodys trečiaisiais metais. AF-DC-720 serija sukurta taip, kad grakščiai pralaimėtų šį statymą.

Spintelė yra fiksuota ties 720 kW, bet išėjimų skaičius yra ciferblatas, o ne sprendimas. Du terminalai arba šešiolika, jie prijungiami prie tos pačios spintelės, dalijasi tuo pačiu energijos šaltiniu ir atsiskaito tai pačiai OCPP užpakalinei sistemai. Pradedate nuo mažo ten, kur srautas neaiškus, ir plečiate ten, kur tai įrodyta.

Šiame puslapyje aprašomas plėtimosi kelias, eilės elgsena esant skirtingiems ginklų skaičiams ir laipsniško investavimo ritmas, tinkantis realiam stoties biudžetui.

Modelis, kurį matome daugiau nei 40 eksporto šalių, yra nuoseklus: operatoriai, kurie savo terminalus aplenkia operatorius, kurie jau pirmąją dieną atspėja galutinį dydį.

Kodėl ginklų skaičius apibrėžia klientų patirtį

Peak power sells the project; gun count decides whether drivers come back. Jų tarpusavio santykiai nusipelno atidžiau pažvelgti.

Daugiau ginklų reiškia trumpesnį laukimą net tada, kai 720 kW galios baseinas nesikeičia, nes galia per seansą sumažėja prieš vairuotojui atmetant.

16 patrankų aikštelė su 720 kW galios kiekvienam aktyviam seansui suteikia vidutiniškai apie 45 kW, to pakanka lėtai, bet visiškai įkrauti; 4 ginklų aikštelė suteikia 180 kW vienam automobiliui.

Rikiuoti į eilę paprasta: turėdama 16 ginklų ir vidutiniškai 15 minučių seansą, svetainė per valandą išvalo maždaug 60 transporto priemonių, kai pilnai išnaudojama.

Greitos ir lėtos erdvės gali egzistuoti kartu: toje pačioje spintoje priskirkite 600 A skysčiu aušinamus terminalus sunkvežimiams, o 250 A oru aušinamuosius – automobiliams.

Terminalai gali būti išdėstyti partijomis, todėl ta pati spinta aptarnauja 4 ginklus šį ketvirtį ir 8 kitą ketvirtį be antros elektrinės.

Nuotolinis OCPP valdymas leidžia apriboti ginklo galią piko valandomis ir pakelti jį naktį, o tai keičia patirtį nekeičiant aparatūros.

Techninės specifikacijos

720 kW stočių planavimo scenarijai

Greenfield greitkelių aikštelės atidaromos su 4 patrankomis ir kas šešis mėnesius pridedamos dar 4, kai eismas bręsta.

Miesto centrai, kuriuose nuomotojas dabar suteikia kabinetui plotą ir terminalo vietas, kai užsiregistruoja nuomininkai.

Depas ir viešieji hibridai: 2 didelės apkrovos skysčiu aušinami skyriai, skirti laivynui, 6 oru aušinami skyriai visuomenei, visos vienoje spintelėje.

Laikinas arba įvykio apmokestinimas, kai sezonui įdiegiama 16 terminalų konfigūracija, o vėliau iš dalies pašalinama.

Kelių etapų konkursai, kai komunalinė įmonė vieną kartą patvirtina 720 kW galią, o operatorius fazuoja techninę įrangą.

Maitinimo dalijimosi logika 2–16 lizdų

Valdiklis 720 kW galią traktuoja kaip vieną baseiną, o kiekvieną terminalą – kaip čiaupą. Kai prasideda sesija, telkinys patikrina jo užklausą, palyginti su tuo, kas yra nemokama, ir suteikia galią; jau vykstantys seansai nepertraukiami, jie tiesiog mato, kaip aplink juos susitraukia baseinas.

Per 16 aktyvių seansų kiekvienas automobilis gauna apytiksliai 45 kW galią, o tai vis tiek per valandą pakelia vidutinį EV nuo 20% iki 80%. Per 4 aktyvius seansus kiekvienas automobilis gali ištraukti iki 180 kW, o viena transporto priemonė gali išnaudoti visą 720 kW, jei niekas kitas neįkrauna.

OCPP prioriteto nustatymas leidžia operatoriui apsaugoti transporto parko zonas: depas gali apriboti viešuosius terminalus iki 30 kW, tuo pačiu užtikrindamas 600 A savo sunkvežimiams. Visa tai yra konfigūracija, o ne inžinerija.

Įtampos prašymai taip pat svarbūs. 300–1000 VDC išvesties diapazonas apima 400 V klasės automobilius ir 800 V klasės sunkvežimius, esančius tame pačiame autobuse, todėl joks ginklas nėra įstrigęs dėl architektūros.

Atitikties tikrinimas ir kokybės užtikrinimas

Išplėtimo lankstumas nieko nereiškia, jei sertifikatas neapima jūsų siunčiamos konfigūracijos, todėl kiekvienas derinys išbandomas kaip sistema.

UL 2202-2022 ir UL 2231-2 sąrašas taikomas spintelei su 2–16 lizdų, o ne tik etalonine konfigūracija.

IP54 korpuso bandymas apima korpusą ir gnybtus; mėginiai yra tikrinami vandens srove ir nuo dulkių pagal sąrašo programą.

Galios koeficientas matuojamas esant pilnai apkrovai kiekvienoje spintelėje ir turi būti ≥0,99 prieš išleidžiant.

48 valandų įjungimo metu kiekvienas įrenginys veikia dalinės apkrovos, visos apkrovos ir tuščiosios eigos ciklais, o duomenys registruojami pagal serijos numerį.

Gamyklos kokybės vartai apima sukimo momento patikrinimą, kabelių išvedimo patikrinimus ir galutinį kiekvieno pistoleto jungties įkišimo bandymą.

Mūsų gamykloje: suvirinimas robotu iki galutinio bandymo

1 veiksmas. CNC perforavimas ir pjovimas lazeriu formuoja gaubtus iš dengto plieno ritinių.

2 žingsnis. FANUC suvirinimo robotai surenka rėmus; TRUMPF stabdžių presai užlenkia išorines plokštes.

3 veiksmas. Miltelinis dažymas ir džiovinimas orkaitėje užtikrina IP54 įvertinimo apdailos patvarumą.

4 veiksmas. Pertraukiklių kintamosios srovės laidai ir paskirstymas vyksta kintamosios srovės linijoje; DC modulio surinkimas atliekamas atskirai.

5 veiksmas. Paskirstymo valdiklis suaktyvinamas su kliento OCPP ir terminalų skaičiaus konfigūracija.

6 veiksmas. Visas 720 kW apkrovos testas patikrina efektyvumą, galios koeficientą ir išėjimo pulsaciją.

7 veiksmas. Įrenginiai veikia 48 valandas; bet koks gedimas sukelia pertvarkymą ir naują bandymo ciklą.

8 žingsnis. Galutinė apžiūra ir sudėjimas į dėžę; gamyklos metinis pajėgumas viršija milijoną vienetų, o 2024 m. pristatymai viršijo milijoną.

Dydžio nustatymo vadovas: ginklai, galia ir elgesys eilėje

Pradėkite nuo eilės, kurią priimsite. Jei 10 minučių laukimas yra riba, stočiai reikia maždaug vieno pistoleto 12 transporto priemonių per valandą didžiausios paklausos. Pagal šią nykščio taisyklę judrioje greitkelio aikštėje yra 8–16 ginklų, o mažame miestelyje – 2–4.

Tada patikrinkite ginklo galią. Mažesnė nei 40 kW vidutinė galia trunka ilgiau nei valandą, o vairuotojai išvyksta. Jei jūsų prognozėje vidutinė galia yra mažesnė nei 40 kW, atsakymas yra mažiau ginklų, o ne daugiau.

Nepirkite 16 ginklų aikštelėje, kurios galia yra 720 kW ir 20 automobilių per dieną. Kabinetas tai palaiko, bet eilės modeliui to nereikia, o terminalo investicijos neveikia. Pradėkite nuo 4, augkite iki 8, stebėkite duomenis.

Viena nuoširdi pastaba: jei jūsų svetainė niekada neviršys 4 ginklų ir niekada nematysite sunkvežimių, pigesnis sprendimas yra integruotas žemesnės galios klasės įrenginys. Padalintos architektūros lankstumas turi kainą, todėl neturėtumėte mokėti už kampinį sklypą.

Kodėl svetainių operatoriai renkasi AMPPAL augimui

Terminalai užsakomi partijomis prie vienos spintos, todėl antras išplėtimas kainuoja terminalo siuntą, o ne naują elektros instaliaciją.

15-20 darbo dienų pristatymas po brėžinio patvirtinimo ir vieno konteinerio MOQ, kuris tinka laipsniškam išleidimui.

OEM / ODM prekės ženklas, pasirinktiniai kabelių ilgiai ir jungčių mišiniai vienoje partijoje, todėl kiekvienas išplėtimas gali sekti rinką.

UL 2202-2022 ir UL 2231-2 išvardyti; CE, CB ir TUV kitiems regionams.

2014 m. įkurtas gamintojas, turintis 260+ darbuotojų ir 40+ eksporto šalių, plius 200+ stočių, kurias valdome patys.

Kasimas į dėžes, konteinerių pakrovimas ir dokumentai

Spintelė supakuota į plieninio rėmo medinę dėžę su kėlimo ąselėmis; gnybtai suvynioti į padėklus, o jungtys paminkštintos. Pakrovimo planai sudaromi kiekvienam užsakymui, todėl 40 pėdų aukščio konteineris paima spintelę ir iš tikrųjų užsakytą terminalo partiją.

Sąlygos yra FOB Ningbo arba CIF iki paskirties vietos. Dokumentų rinkinys, sąskaita faktūra, pakavimo sąrašas, važtaraštis ir UL bandymų ataskaitos iš mūsų biuro iškeliauja per 3 darbo dienas nuo išplaukimo.

Laipsniškiems projektams galime padalinti siuntas, pirmiausia išsiunčiant spintelę, o vėliau – terminalo partijas, kiekvieną kartą su atskirais dokumentais.

Pagalba po pardavimo ir aptarnavimas vietoje

Dvejų metų standartinė garantija korpusui, gnybtams, moduliams ir valdikliui.

Atsarginiai gnybtai ir maitinimo moduliai sandėlyje; kryžminis keitimas dėl garantinių gedimų per 5 darbo dienas.

Nuotolinė OCPP diagnostika, skirta eilės nustatymams, maitinimo riboms ir gedimų žurnalams, be techniko apsilankymo.

Kiekvienos išplėtimo partijos paleidimo instrukcijos, įskaitant pistoletų pridėjimo prie veikiančios spintos kontrolinį sąrašą.

Programinės įrangos naujiniai ir konfigūracijos šablonai bendrinami su kiekvienu klientu, todėl nauji terminalai automatiškai prisijungia prie telkinio.

Naudojimo pastabos dėl kelių ginklų konfigūracijų

Neteisingai: pridėjus terminalus, viršijančius 16 vardinių lizdų. Dešinėje: sustokite ties 16 ir užsisakykite antrą kabinetą, kai to reikalauja eilė.

Neteisingai: kiekvienam ginklui nustatoma maksimali galia OCPP užpakalinėje programoje. Dešinėje: sukonfigūruokite kiekvieno terminalo dangtelius, kad baseinas nebūtų išnaudotas vienu kiosku.

Negerai: paliekant nenaudojamus terminalus maitinamus žiemą. Dešinėje: naudokite budėjimo režimą kiekvienam lizdui, kad sumažintumėte tuščiosios eigos nuostolius.

Negerai: 50 Hz ir 60 Hz regionų maišymas viename bendrame tiektuve. Dešinėje: prieš diegdami patikrinkite, ar svetainės įvestis atitinka AC480V ±10% esant 50/60Hz.

Negerai: praleidžiamas ketvirtinis filtro valymas ant oru aušinamų gnybtų, nes didėja ginklų skaičius. Dešinėje: nustatykite terminalo techninę priežiūrą pagal tvarkaraštį, atitinkantį išėjimų skaičių.

Ką sako stoties operatoriai po šešių mėnesių

Greitkelių operatorius Teksase, Jungtinėse Valstijose, atidarė 6 pistoletus ant 720 kW galios spintos ir po penkių mėnesių išsiplėtė iki 12. Jo ataskaita: antroji terminalo partija prisijungė per dvi dienas, o išplečiant spintos niekada nereikėjo atidaryti.

Autobusų sandėlio vadovas Baku, Azerbaidžanas, vienoje spintoje turi 16 ginklų ir skundžiasi tik tuo, kad OCPP prietaisų skydelyje nerodoma pakankamai toli kiekvieno ginklo seanso istorija, kad būtų galima pateikti jo mėnesines ataskaitas. Pati aparatinė įranga užregistravo 99,2% veikimo laiko.

Prekybos centro kūrėjas Dubajuje, JAE, pradėjo turėdamas 4 pistoletus, kurių galia 720 kW, ir apibūdina eilę kaip suvaldomą, tačiau pripažįsta, kad neįvertino, kiek vairuotojų įkrautų vakaro piko metu, ir planuoja įrengti antrą spintą, o ne stumti visus 16 ginklų šioje vietoje.

DUK: Stoties mastelio keitimas

Klausimas: Ar tikrai 720 kW galios spinta gali prasidėti nuo 2 ginklų?

A: Taip, minimalus užsakymas yra 2 terminalai; vėliau pridedama daugiau prieš tą pačią spintelę.

Kl.: Kiek laiko užtrunka prijungti terminalus prie veikiančios stoties?

A: Paprastai montavimui, kabeliams ir OCPP konfigūracijai reikia vienos darbo dienos.

Kl.: Kas nutinka vieno ginklo galiai, kai svetainė užpildoma?

A: Baseinas dalijasi tolygiai pagal pageidavimą; per 16 seansų kiekvienas gauna apie 45 kW, per 4 seansus apie 180 kW.

Kl.: Ar man reikia didesnio tiektuvo, jei vėliau pridėsiu ginklus?

A: Ne, 720 kW įvestis išlieka ta pati; keičiasi tik lizdo aparatinė įranga.

Kl.: Ar sunkvežimiai ir automobiliai gali dalytis spintele?

A: Taip, su 600A skysčiu aušinamais gnybtais sunkvežimiams ir 250A oru aušinamiems automobiliams.

K: Ar 16 ginklų yra griežta riba?

A: Taip kiekvienai spintelei; be to, pridėkite antrą spintelę ir laikykite atskiras svetaines OCPP.

K: Kokias jungtis gali turėti gnybtai?

A: CCS1, CCS2, GB/T, CHAdeMO ir NACS, priskiriami kiekvienam terminalui.

Kl .: koks yra laipsniško išleidimo pristatymo laikas?

A: Kiekviena partija išsiunčiama per 15–20 darbo dienų po jos brėžinio patvirtinimo, todėl laipsniškumas jūsų nelėtina.
