600 kW padalinto tipo nuolatinės srovės itin greito elektromobilio įkrovimo sistema, skirta dideliems įkrovimo mazgams

Padalinto tipo architektūra: kas jums tikrai naudinga atskiriant spintelę

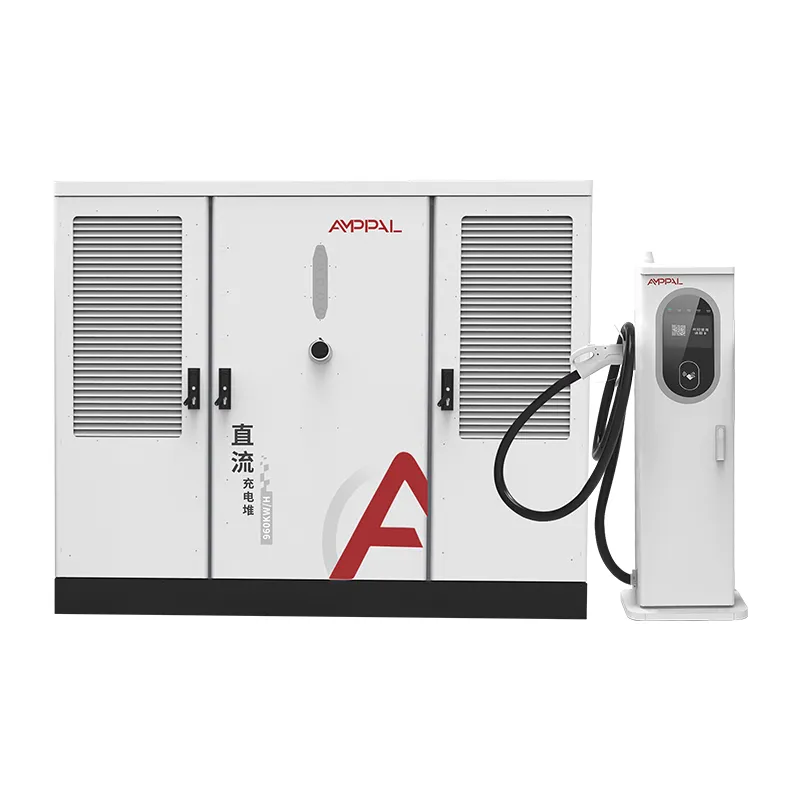

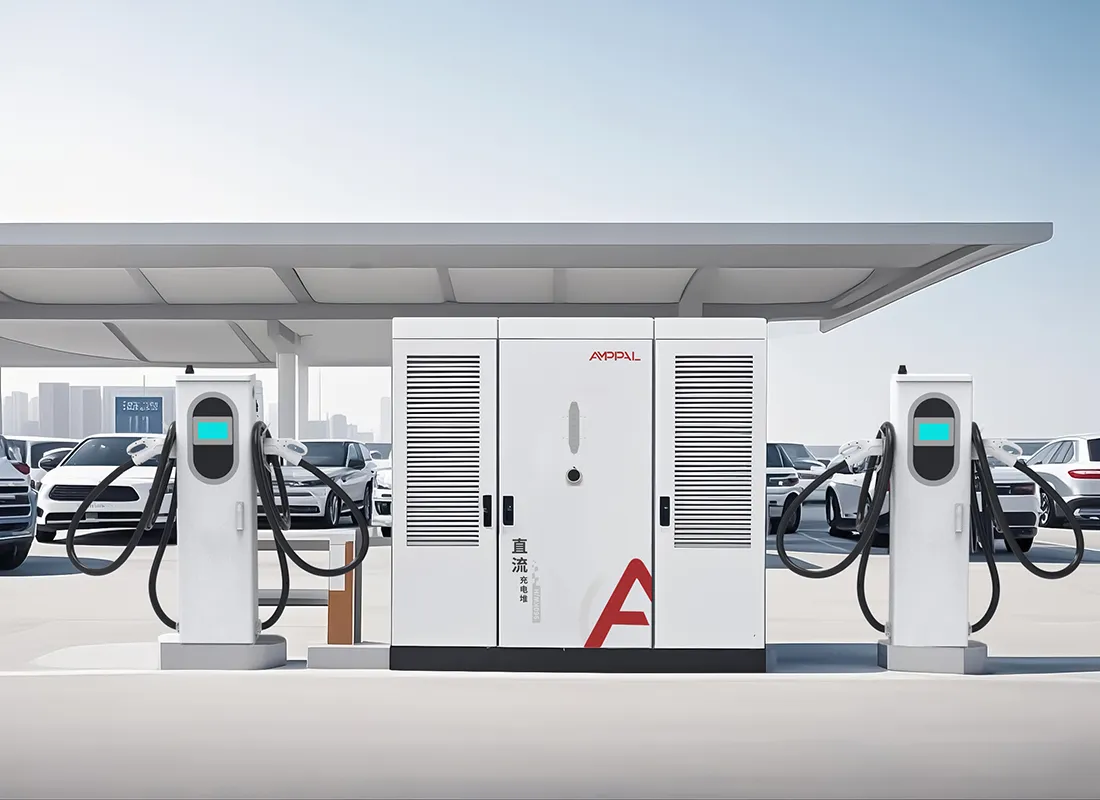

Dauguma įkrovimo aikštelių išdėstytos atbulomis: sunkiausia, triukšmingiausia įranga atsistoja vidury stovėjimo aikštelės, šalia automobilių. Padalinto tipo sistema tai apverčia. 2200 x 1800 x 1000 mm maitinimo spinta, dalis, kuri atlieka kintamosios srovės ir nuolatinės srovės konvertavimą ir skleidžia 65 dB ventiliatoriaus triukšmą, patenka į kampą, namų apyvokos kambarį arba už tvoros. Šalia transporto priemonės yra tik terminalas, 1517 x 650 x 300 mm dozatorius su laidu ir jungtimi.

Šis atskyrimas skamba paprastai, tačiau keičia beveik viską, kaip stotis yra statoma ir valdoma. Sunkus įvesties kabelis eina į spintelę vieną kartą; DC tiekimas į kiekvieną terminalą yra trumpas ir lengvai nukreipiamas po įlanka. Nustojate ginčytis su nuomotojais dėl ploto, nes brangiausi kvadratiniai metrai pastate yra po automobiliu.

Pagrindiniai 600 kW padalintos sistemos privalumai

Nuo integruotos 600 kW spintos šį išdėstymą skiria šeši praktiniai skirtumai, ir nė vienas iš jų nėra kosmetinis.

Spintelės pastatymas nemokamas: pastatykite maitinimo bloką mašinų skyriuje, aptvertame kampe arba po stogeliu, o terminalas užima tik mažą lopinėlį šalia įlankos.

Augimas reiškia terminalų, o ne spintelių pridėjimą. Svetainė, kuri prasideda nuo 4 ginklų, gali pereiti prie 8 arba 12, naudojant tą pačią spintelę, nes galios baseinas ir lizdų skaičius yra nepriklausomi sprendimai.

Sugedęs dozatorius sustabdo vieną įlanką, o ne stotį. Pakeiskite terminalą maždaug per 30 minučių, o kiti ginklai kraunasi.

Karštis ir triukšmas palieka keleivių zoną. Ventiliatoriai gyvena kartu su kabinetu, todėl vairuotojai laukia ramiai.

Kabelių eiga trumpa. Nuolatinės srovės jungtis tarp spintelės ir terminalo pritaikyta įlankai, o ne visai partijai, o tai sumažina įrengimo kainą vienam kioskui.

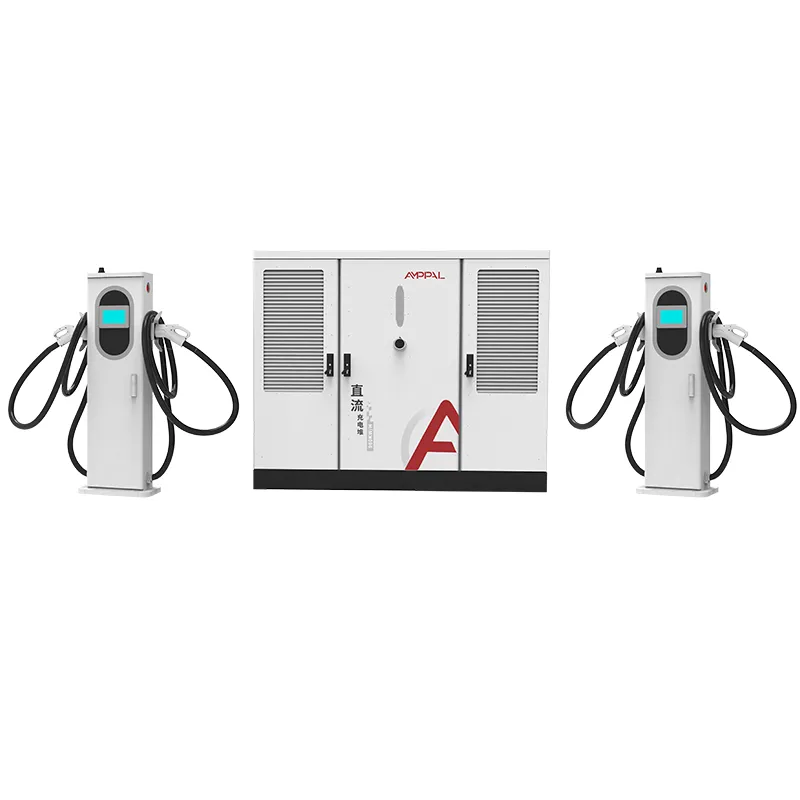

Viena spintelė, nuo 2 iki 16 ginklų. Terminalo skaičius parenkamas užsakymo metu ir keičiamas vėliau, todėl jūsų energijos investicijos nėra apribotos šiandienos srautu.

Techninės specifikacijos

Kur 600 kW padalinta sistema uždirba savo vietą

Automobilių parko depai, kuriuose autobusai ar sunkvežimiai stovi eilėmis, o elektrinė gali sėdėti prie galinės sienos.

Greitkelių aikštės, kuriose šalia prekystalio esanti erdvė yra verta daugiau nei kabineto pėdsakas.

Degalinės pertvarkos, kuriose yra stogelio konstrukcija, bet kiosko patalpa yra vienintelė vieta viduje.

Miesto sklypai su triukšmo ribomis: terminalas tylus, o triukšminga aparatūra yra uždara nuo namų.

Daugiaaukštės automobilių stovėjimo aikštelės, kurių pirmas aukštas yra skirtas transporto priemonėms, o kabinetas yra aptarnavimo koridoriuje.

Kaip bendradarbiauja elektros spinta ir terminalai

Korpuso viduje esantys lygintuvo moduliai konvertuoja AC480V ±10% įvestį į 300-1000VDC nuolatinės galios magistralę. Korpuso pusėje esantis valdiklis bendrauja su kiekvienu terminalu per nuolatinės srovės jungtį ir realiuoju laiku nusprendžia, kiek 600 kW galios gauna kiekvienas aktyvus pistoletas.

Gnybtai yra sąmoningai paprasti: juose yra jungtis, kabelių valdymas, mokėjimo arba OCPP rankos paspaudimas, o skysčiu aušinamame variante - 600 A aušinimo kilpa. Kadangi intelektas gyvena spintoje, norint atnaujinti svetainę nuo 250 A oru aušinamų gnybtų iki 600 A skysčiu aušinamų, naujo maitinimo bloko nereikia.

Kai automobilis įvažiuoja, sistema nuskaito jo įtampos užklausą, paskirsto galią ir pakyla. Seansui pasibaigus, ta 600 kW galios telkinio dalis per kelias sekundes paleidžiama kitai transporto priemonei. OCPP 1.6 arba 2.0 stotys gali nuotoliniu būdu stebėti ir apriboti visą svetainę.

Sertifikavimas ir kokybės užtikrinimas

AF-DC-600 serija iš mūsų Yueqing gamyklos iškeliauja su sertifikatais, kurių reikalauja Šiaurės Amerikos projektai, patvirtintus bandymais, kuriuos kiekvienas įrenginys pakartoja prieš pakuodamas.

UL 2202-2022 – EV įkrovimo sistemos įrangai ir UL 2231-2 – personalo apsaugos sistemai; abu nurodyti įrenginio etiketėje.

Apsauga nuo patekimo į IP54, patikrinta atliekant dulkių ir vandens srovės bandymus atrinktuose gaubtuose.

96 valandų druskos purškimas ant spintelių ir terminalų korpusų, skirtas pakrantės vietoms.

Kiekvienoje spintelėje prieš sudedant į dėžę įdegama visa apkrova; bandymų įrašai saugomi pagal serijos numerį.

CE, CB ir TUV ženklai dengia juos naudojančias rinkas, todėl viena gamybos linija aptarnauja 40+ šalių.

Kaip surenkame AF-DC-600 seriją

1 veiksmas. Plieninės ritės nupjaunamos ir perforuojamos CNC bokštiniais presais, o po to supjaustomos lazeriu ten, kur to reikalauja profiliai.

2 veiksmas. FANUC roboto rankos suvirina korpuso rėmą ir gnybtų korpusus tomis pačiomis linijomis, kurios naudojamos didelės apimties eksporto vienetams.

Žingsnis 3. TRUMPF lenkimo staklės sulenkia plokštes; korpusai dažomi milteliniu būdu ir džiovinami orkaitėje.

4 veiksmas. Kintamosios srovės pusės komponentai, pertraukikliai, kontaktoriai ir paskirstymas yra prijungti prie tam skirtos kintamosios srovės surinkimo linijos.

5 veiksmas. Lygintuvo moduliai ir valdiklis montuojami ant nuolatinės srovės linijos, laikomi atskirai nuo kintamosios srovės darbo, kad būtų išvengta kryžminio užteršimo.

6 veiksmas. Kiekviena spinta įkraunama iki 600 kW ant varžinės apkrovos bloko ir patikrinamas efektyvumas, galios koeficientas ir pulsacija.

7 veiksmas. Įrenginiai veikia 48 valandas su dviračio apkrovomis; gedimai yra perdirbami ir pakartotinai tikrinami, o ne siunčiami.

8 veiksmas. Galutinis patikrinimas prieš išduodamas į dėžę patikrina sukimo momentą, kabelių išvedimą, etiketes ir serijos įrašus.

Ar padalinta sistema yra tinkamas jūsų svetainės išdėstymas?

Pasirinkite padalijimą, jei planuojate auginti, jei automobilių stovėjimo aikštelė yra vertinga arba jei jums reikia izoliuoti triukšmą ir šilumą. Pasirinkite jį, jei jūsų namų apyvokos kambarys gali turėti 2200 mm aukščio spintelę ir svetainėje yra nuolatinės srovės tiekimo kelias.

Praleiskite tai, jei naudojate vieną 2 ginklų svetainę be išplėtimo plano: integruotas įrenginys kainuoja pigiau ir įdiegiamas greičiau. Praleiskite tai, jei svetainėje visai nėra vietos dideliam kabinetui, ir praleiskite, jei srautas yra mažesnis nei keturi seansai per dieną vienam ginklui, nes atsipirkimo matematika retai veikia tokiu panaudojimu.

Jei abejojate, atsiųskite mums svetainės planą. Prieš įsipareigodami apskaičiuojame nuolatinės srovės kabelio ilgį, įtampos kritimą ir gnybtų skaičių.

Kodėl pirkėjai mus palankiai lygina naudodami padalintas sistemas

Tiesioginės gamyklos kainodara iš Zhejiang Anfu New Energy Technology Co., Ltd., 2014 m. įkurto gamintojo, kuriame dirba 260 ir daugiau darbuotojų.

Pristatymas per 15-20 darbo dienų po brėžinio patvirtinimo; MOQ prasideda nuo vieno konteinerio.

UL 2202-2022 ir UL 2231-2 išvardyti, nedeklaruoti patys.

OEM/ODM: logotipas, HMI spalva, kabelio ilgis, OCPP serverio nustatymai.

Daugiau nei 200 įkrovimo stotelių, kurias valdome patys, suteikia mums veikimo duomenis, kuriuos iš tikrųjų naudojame projektuodami.

Pakavimas ir siuntimas

Spintelė siunčiama maždaug 2300 x 1900 x 1150 mm medinėje dėžėje su plieniniu rėmu su paminkštinimu ir kėlimo taškais; gnybtai keliauja ant padėklų, kurių kabeliai suvynioti ir apsaugoti. 40 pėdų aukščio kubo talpykla talpina vieną spintelę ir iki aštuonių gnybtų, priklausomai nuo mišinio.

Mes siunčiame FOB Ningbo arba CIF į jūsų uostą. Komercinė sąskaita faktūra, pakavimo sąrašas, važtaraštis ir UL bandymų ataskaitos išrašomos per 3 darbo dienas nuo pakrovimo.

Užsakymams į JAV parengiame papildomus dokumentus, kurių prašo jūsų brokeris, įskaitant kilmės sertifikatą.

Aptarnavimas po pardavimo ir atsarginės dalys

Dvejų metų standartinė garantija taikoma maitinimo moduliams, gnybtams ir valdikliui; moduliai keičiami, neremontuojami lauke.

Atsarginiai gnybtai ir maitinimo moduliai yra sandėliuojami greitam išsiuntimui; keitimo vienetą galima išsiųsti prieš grąžinant sugedusį.

OCPP leidžia atlikti nuotolinę diagnostiką: mūsų inžinieriai skaito žurnalus ir koreguoja parametrus neapsilankę svetainėje.

24 valandų atsakymas į pretenzijas dėl garantijos el. paštu arba WhatsApp; pakeitimo išsiuntimas per 5 darbo dienas.

Techninės priežiūros patarimai: valykite gnybtų filtrus kas ketvirtį, kasmet patikrinkite galus pagal sukimo momentą ir pritaikykite programinės įrangos naujinimus, kai jie bus išleisti.

Diegimo ir naudojimo pastabos

Neteisingai: gnybtas montuojamas ten, kur nuolatinės srovės kabelis turi kirsti transporto priemonės juostą. Dešinėje: pašarus nukreipkite po įlanka arba palei apsaugotą sieną, kad jo nebūtų galima užvažiuoti.

Negerai: blokuoja spintelės galinį ventiliacijos skydą. Dešinėje: už ir virš spintelės palikite 500 mm tarpą, kad būtų užtikrintas oro srautas.

Neteisingai: terminalo naudojimas kaip kabelio traukimo inkaras. Dešinėje: veskite kabelį ranka ir leiskite įtempimo mažinimo įtaisui priimti apkrovą.

Neteisingai: paliekant stotį naudojant numatytuosius OCPP kredencialus. Teisingai: pakeiskite slaptažodžius ir įjunkite nuotolinį stebėjimą prieš pirmą kliento seansą.

Neteisinga: darant prielaidą, kad kiekvienas ginklas vienu metu gali išgauti 600 kW. Teisingai: planuokite seansus žinant, kad galia dalijama 2–16 ginklų.

Lauko atsiliepimai apie 600 kW padalintą įrenginį

Laivyno operatorius Džidoje, Saudo Arabijoje, valdo tris 600 kW galios padalintas spintas 26 skyrių sandėlyje. Jo komentaras po aštuonių mėnesių: terminalai puikiai išsilaikė visą vasarą, bet kabinete reikėjo antro oro kondicionieriaus. Jis per mažą kambarį, o ne įkroviklį.

Kazachstano svetainės kūrėjas sujungė kabinetą su aštuoniais oru aušinamais terminalais greitkelio aikštėje. Jis mums pasakė, kad lemiamas veiksnys buvo galimybė vėliau pridėti dar keturis terminalus, neliečiant elektros skyriaus, o 65 dB ventiliatoriai niekada nepasiekė vairuotojų laukimo zonos.

Platintojas Meksikoje iškėlė priešingą problemą: naujas terminalo kabelis yra standus. Jis atsipalaiduoja po kelių savaičių naudojimo, o dabar gamykloje prieš išsiunčiant iš anksto sulenkiame laidus. Nuo to laiko jo dešimties vienetų parkas nematė nė vieno modulio gedimo.

Dažnai užduodami klausimai

Kl.: Ar galiu vėliau pridėti daugiau ginklų prie 600 kW padalintos sistemos?

A: Taip. Terminalo skaičius nustatomas užsakymo metu, bet keičiamas vėliau; spinta jau palaiko 2-16 ginklų.

Klausimas: Ar terminalas tikrai tylus?

A: Standartinis oru aušinamas terminalas yra beveik tylus; skysčiu aušinamas ūžia maždaug taip pat garsiai kaip stalinis kompiuteris.

K: Kokios įvesties įtampos man reikia vietoje?

A: AC480V ±10% esant 50/60Hz, Šiaurės Amerikos komercinis standartas.

Kl.: Ar viena spinta gali tiekti terminalus skirtingose ​​vietose?

A: Praktiniu kabelio atstumu, taip; Mes apskaičiuojame įtampos kritimą ir kabelio dydį pagal jūsų svetainės planą.

K: Ar sistemai reikia transformatoriaus?

A: Dauguma svetainių maitina spintelę tiesiai iš 480 V paslaugos; jei jūsų komunalinė įmonė tiekia vidutinę įtampą, pirmiausiai nusileidžia transformatorius.

Kl.: Kas atsitiks, jei vienas maitinimo modulis sugenda?

A: Spintelė mažėja pagal to modulio dalį ir toliau kraunasi; jūs keičiate modulį, kol veikia likusi stotis.

K: Kokios jungtys yra?

A: CCS1, CCS2, GB/T, CHAdeMO ir NACS, bet kokiame terminalų derinyje.

Klausimas: Ar 600 kW padalinta sistema yra per daug mažam miesteliui?

A: 2 pistoletų kampinėje aikštelėje, taip, integruotas įrenginys yra pigesnis; bet kuriai svetainei su augimo planu, Nr.
