7 kW sieninis kintamosios srovės EV įkroviklis namams ir biurams

Vienas įkroviklis gali būti šalutinis verslas

Restoranas su dviem elektromobilių įkrovikliais neparduoda elektros energijos; parduoda valandą vakarienės. AMPPAL 7 kW sieninis kintamosios srovės EV įkroviklis namams ir biurams (RZ serija) sukurtas remiantis šia prielaida – sukūrėme jį savininkams, turintiems nuo 1 iki 4 stočių, kurie nori, kad jie susimokėtų už save, o ne komunalinių paslaugų operatoriams, turintiems 200 vietų.

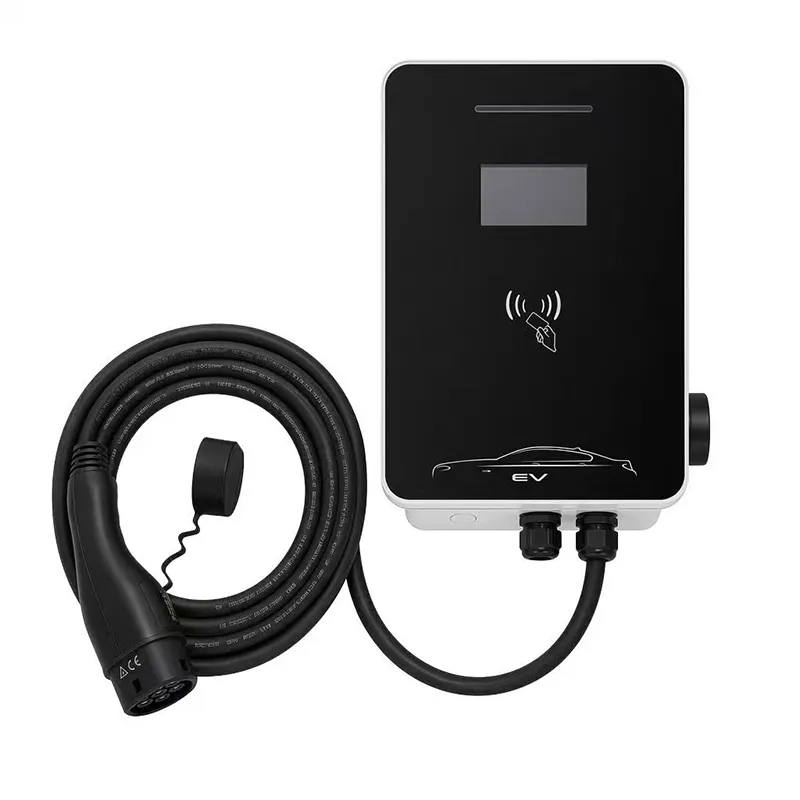

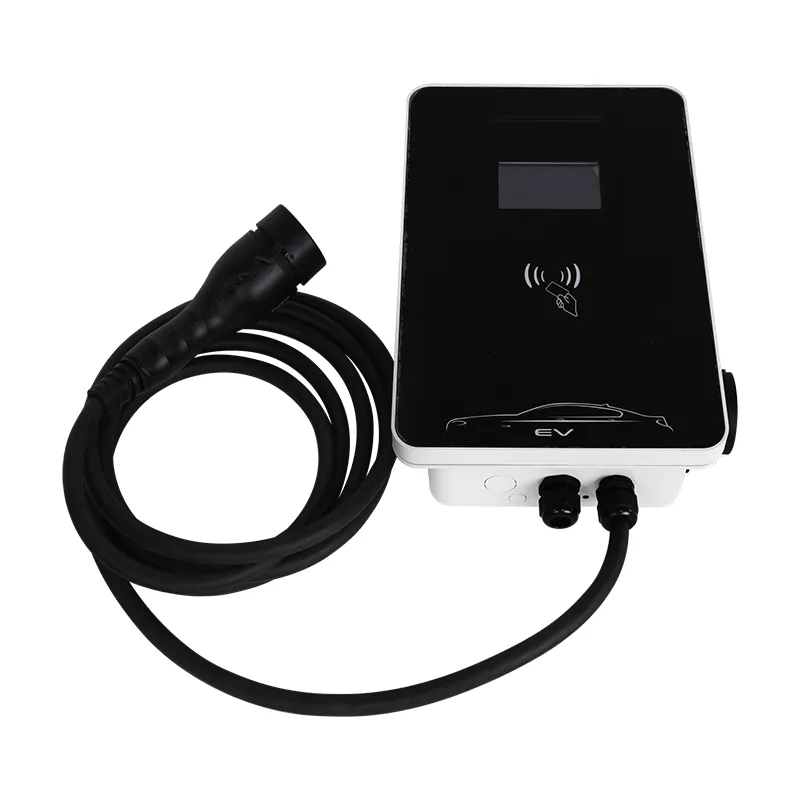

Įrenginys yra 400 x 280 x 120 mm sieninė stotelė, vienfazė 7 kW, su integruotu OCPP 1,6 J. Prijunkite jį prie debesies užpakalinės sistemos, nustatykite kainą už kWh, o dėžutė veiks pati, kol gaminate maistą, remontuojate automobilius ar valote patalpas.

Jums nereikia elektriko išsilavinimo, kad galėtumėte skaityti skaičius: užpakalinė programa rodo per seansą parduotas kWh, o jūsų banko sąskaita rodo skirtumą.

Kas yra RZ serija: komercinė kintamosios srovės stotis, supaprastinta

Fiziškai tai kompaktiška pilno dydžio komercinė stotis - metalu armuotas termoplastinis korpusas, IP54, -20C iki +50C veikimo diapazonas, ir fiksuotas 5m 2 tipo kabelis (Type 1 arba GB/T pagal pageidavimą).

Komerciniu požiūriu tai yra tinklo įrenginys. Kiekvienas RZ įrenginys kalba OCPP 1.6J į vidinį tinklą per Ethernet, Wi-Fi arba 4G (raktą), todėl galite pradėti ir sustabdyti seansus, nustatyti tarifus ir gauti ataskaitas iš telefono.

7 kW vienfazis įvertinimas yra apgalvotas: jis tinka standartiniams mažoms komercinėms reikmėms, todėl kavinės ar dirbtuvės įrengimo išlaidos yra mažos.

Tai nėra nuolatinės srovės greitas įkroviklis – niekas neturėtų tikėtis 20 minučių papildymo čia. Modelis yra „prijunk, valgyk, miegok, apsipirk“ – sesijos trunka nuo dviejų iki keturių valandų.

Pasirenkamas 5 colių ekranas: išleisti ar praleisti?

Pagal numatytuosius nustatymus RZ pristatomas be ekrano; 5 colių ekranas yra mokama parinktis. Čia yra paprastas sprendimas.

Įsigykite ekraną, jei jūsų klientai nesilies prie programėlės – kalnų nakvynės su pusryčiais namų, kaimo garažo, vyresnio amžiaus žmonių. Ant stiklo pamačius „įkrovimas pradėtas, 4,2 kW, 0,35 EUR/kWh“ akimirksniu išnyksta pasitikėjimo klausimas.

Praleiskite tai, jei jūsų klientai yra nuolatiniai klientai ar raštingi programėlėms, arba jei stotis stovi už tvoros, kur niekas jos vis tiek neskaitytų. Ekranas padidina išlaidas ir dar vieną dalį, kuri gali sugesti; backend įrašo viską bet kuriuo atveju.

Mūsų sąžininga taisyklė: pirkite ekraną pirmame bloke ir sužinokite, apie ką klausia klientai; sekundę sužinosite, ar jums to vėl reikia.

Techninės specifikacijos

Penkios įmonės, kurios pelno iš dviejų įkroviklių

1) Restoranai ir kavinės pagrindiniuose keliuose – įkroviklis yra konkreti priežastis sustoti pavalgyti, kol automobilis prisipildo. 2) B&B ir svečių namai – elektromobilių savininkai aktyviai filtruoja vietas, kuriose galima įkrauti per naktį. 3) Autoservisai ir padangų centrai – klientai atiduoda automobilį, įkrauna ir grąžina pasiimti. 4) Mažos būtiniausių prekių parduotuvės – 30 minučių apsipirkimo kelionė tampa lėtu papildymu. 5) Bendradarbystės erdvės ir nedideli biurai – elektromobilius turintys darbuotojai vertina garantuotą įkrovimo vietą.

Visi penki turi vieną bruožą: klientas jau yra nuo vienos iki keturių valandų. AC 7kW tiksliai tinka tam langui; vienintelis operatoriaus darbas – nustatyti kainą.

Rekomenduojame du agregatus, o ne tą, kuriame pėsčiųjų eismas yra pastovus – vairuotojas, radęs įlanką užimtą, dažniausiai išvažiuoja, o laisva antra vieta paverčia beveik visus.

Kaip OCPP sieninę dėžę paverčia kasos aparatu

OCPP 1.6J yra kalba tarp įkroviklio ir užpakalinės sistemos, ir tai yra plačiausiai palaikoma versija pramonėje. Tai reiškia, kad nesate užsirakinęs mūsų debesyje – bet kuri su OCPP suderinama platforma veikia su stotimi.

Kasdien: nuotolinis paleidimas ir sustabdymas, kainodara už kWh arba už seansą, vartotojų grupės (nemokamos darbuotojams, mokamos viešai), seansų ataskaitos ir įspėjimai apie gedimus jūsų telefone.

Atsiskaitymas yra paprastas: vidinėje programoje saugoma kiekvienos sesijos kWh ir kaina, o mėnesio pabaigoje eksportuojate vieną ataskaitą apskaitai. Kintamosios srovės įrenginyje nereikia kortelių skaitytuvų ar QR šliuzų – tai yra nuolatinės srovės lygio sudėtingumas, kurio nenorite.

Stotis taip pat veikia neprisijungus: jei tinklas nutrūksta viduryje seanso, jis baigia įkrovimą, įrašo duomenis vietoje ir įkelia juos, kai ryšys grįžta.

Sertifikatai ir gamykliniai bandymai

3 režimo kintamosios srovės įkrovimas yra patikrintas pagal IEC 61851-1:2017, todėl įrenginys pažymėtas CE ženklu.

IP54 apsauga nuo patekimo, patikrinta nepriklausomu bandymu; darbas nuo -20C iki +50C.

100% gamybos bandymas: įžeminimo tęstinumas, 500 V DC izoliacija, 1,5 kV dielektrinis atsparumas.

96 valandų druskos purškimas ir 500 000 ciklų relės ištvermė veikia tipo pavyzdžiais.

Prieš išsiunčiant, OCPP 1.6J atitiktis išbandyta su keliomis pagrindinėmis programomis.

Mūsų Yueqing gamyklą audituoja išorės notifikuotosios įstaigos ir ji turi CE, TUV, CB ir UL taikymo sritį.

Kaip statoma RZ stotis

RZ linija eina gamyklos komercinėje surinkimo zonoje: 1) SMT plokštės su automatine patikra ir konformalia danga. 2) Maitinimo sekcija - kontaktorius, skaitiklio sąsaja ir OCPP valdiklis - sukrauti ir sujungti. 3) Korpuso mazgas su ekrano kišene (jei užsakoma). 4) 5 m kabelis, įvestas per sukimo momentu valdomas riebokšles. 5) Visas funkcinis testas, įskaitant tiesioginį OCPP rankos paspaudimą, naudojant mūsų bandomąją programinę įrangą. 6) Aukšto puodo saugos testas. 7) Serijos žymėjimas ir konfigūracijos įkėlimas.

Gamykloje kintamosios srovės ir nuolatinės srovės linijos veikia atskirai, o lakštinio metalo elementai su robotų pagalba tiekiami su FANUC (Šanchajus) ir TRUMPF (Vokietija) partneriais; metinis pajėgumas viršija vieną milijoną vienetų.

Kiekvienas serijos numeris mūsų įrašuose yra susietas su jo programinės aparatinės įrangos versija, todėl nuotolinis atnaujinimas arba atšaukimas – retas, bet įmanomas – atsekamas po vienetą.

Investicijų matematika: kada atsiperka antrasis įkroviklis?

Pirmiausia paleiskite numerius naudodami vietinį tarifą. Tipiški Europos skaičiai: elektra 0,25 EUR/kWh, mokate 0,45 EUR/kWh, vidutinis seansas 15 kWh. Bendras pelnas per seansą: 3,00 EUR.

Per tris mokamas sesijas per dieną, tai yra 9 eurai per dieną, apie 270 eurų per mėnesį. Atsižvelgiant į kelių šimtų eurų stoties kainą plius paprastas montavimas, pirmasis įrenginys atsiperka per 3–5 mėnesius.

Antrojo vieneto matematika yra geresnė: elektriko vizitas kainuoja tiek pat, o dviejose vietose lankytojų skaičius yra didesnis. Mūsų operatoriai praneša, kad laukiantis vairuotojas išvažiuoja, o nemokama antra vieta paverčia beveik visus.

Sąžiningas įspėjimas: jei vietovėje vidutiniškai vyksta mažiau nei vienas seansas per dieną, tai yra patogumas, o ne verslas. Vykdykite tai siekdami geros valios ir klientų lojalumo, o ne pelno.

Kodėl pirkėjai grįžta į AMPPAL

Jūs perkate iš gamyklos, o ne iš prekybos stalo: Zhejiang Anfu New Energy Technology gamino šią įrangą Yueqing nuo 2014 m.

Standartinis pristatymo laikas 15-20 darbo dienų; mėginiai išsiunčiami oro transportu per 3-5 darbo dienas.

OEM/ODM nuo 100 vienetų: logotipas, kabelio tipas ir ilgis, ekrano parinktis, spalva.

Eksporto pakuotė: CE deklaracija, IEC bandymo ataskaita, vadovas, gamyklos patikrinimo sertifikatas.

aptarnaujama daugiau nei 40 šalių; nuorodos apima NEOM ir Sime Darby; Grupė valdo daugiau nei 200 stočių.

1 vieneto MOQ iki bandymo; tūrio pakopos nuo 20 iki 100 vienetų.

Siuntimas į komercinę stotį: padėklai ir popierius

Kiekviena RZ stotis pristatoma 460 x 340 x 200 mm kartoninėje dėžutėje, kurios bruto svoris yra apie 8 kg, įskaitant montavimo rinkinį. Maži užsakymai siunčiami oru; 24 vienetų paletė yra standartinė kurjerių padėklų paslauga, 5-7 dienos į Europą.

20 pėdų konteineris užima apie 500 vienetų. Dėžutės sukraunamos 24 ant padėklo, suvyniojamos į suvyniojimą ir spausdinamos su trapiomis ir orientacinėmis žymėmis.

Cituojame FOB Ningbo arba Šanchajaus ir EXW arba CIF, kur jums labiau patinka kontroliuoti krovinius. Kiekviena siunta turi sąskaitą faktūrą, pakuočių sąrašą, CE deklaraciją ir kilmės sertifikatą; Priimami tiek L/C, tiek D/P.

Aptarnavimas, atsarginės dalys ir 2 metų dangtis

2 metų garantija dėl gamybos defektų; komerciniams klientams teikiama pirmenybė.

Atsarginės dalys - OCPP valdiklis, ekrano modulis, kontaktorius, kabelis - išsiunčiame per 7 darbo dienas.

Nuotoliniai programinės aparatinės įrangos atnaujinimai ir konfigūracijos palaikymas įtraukti į garantiją.

Prevenciniai patikrinimai: apžiūrėkite riebokšlius, išvalykite orlaides, kas mėnesį patikrinkite tinklo ryšį.

Kai kavinė ar dirbtuvė negali nepagailėti darbuotojų laiko, mūsų partneriai Vokietijoje, Prancūzijoje ir JAE tiesiogiai dalyvauja svetainėje.

Klaidingi judesiai ir teisingi judesiai svetainėje

Neteisingai: stotis montuojama saulėje, ekranas atsuktas į vakarus. Dešinėje: montuokite po karnizu 1,5 m aukštyje – ekranas įskaitomas, bet užtamsintas, nuimkite laidą nuo žemės.

Negerai: stoties tiekimas iš tos pačios grandinės kaip ir virtuvės šaldytuvo bankas. Dešinėje: suteikite jam skirtą 32A pertraukiklį su RCD; stabilus tiekimas palaiko OCPP ryšį.

Neteisinga: po sąrankos niekada nelieskite užpakalinės dalies. Teisingai: patikrinkite mėnesio ataskaitą; jei seansai nutrūksta, prieš kaltindami įkroviklį patikrinkite tinklą.

Neteisinga: kaina didesnė už netoliese esantį DC greitąjį įkroviklį. Teisingai: kaina žemiau – jūsų lėta kintamosios srovės sesija parduoda laiką, o ne greitį.

Neteisingai: kabelis nukreipiamas per važiuojamąją dalį. Dešinėje: paleiskite jį virš galvos arba palei sieną, kad transporto priemonės niekada nevažiuotų per ją.

Trys operatoriai pasako savo tikrus numerius

Kebabų restorano savininkas Izmire, Turkijoje, gegužę įrengė du RZ padalinius. Keturių mėnesių duomenys: 341 mokamas seansas, vidutiniškai 2,8 per dieną, pajamos po elektros sąnaudų apie 31 000 TRY – maždaug pusė jo mėnesio nuomos.

B&B šeimininkas Splite, Kroatijoje, valdo vieną stotį su ekranu. „Svečiai ekranu pasitiki labiau nei mano žodžiu“, – sako ji, o EV svečiai dabar užsisako būtent įkroviklį. Skundas: 4G raktui reikia tinkamo signalo jos akmeniniame name – pirmą savaitgalį jis nukrito, seansai nustojo rodyti internete, o pranešimas gautas tik pirmadienį. Pats įkroviklis niekada nesugedo.

Padangų parduotuvės savininkas Džohor Bahru mieste, Malaizijoje, ima fiksuotą 10 MYR už vieną seansą per užpakalinę programą. Stotis atsipirko maždaug per keturis mėnesius, o tikrasis laimėjimas – klientai, laukiantys padangų: „pasikrauna, tada laukia su kava“. Jo pastaba: jis nori, kad ekranas būtų standartinis, nes klientai apie tai klausia.

Smulkaus verslo DUK

Kl.: Ar man reikia specialios elektros sutarties?

A: veikia standartinis komercinis 32A vienfazis tiekimas; patikrinkite pigesnius naktinius tarifus, kad padidintumėte savo maržą.

Kl.: Ar klientai gali mokėti be programėlės?

A: Taip – ​​pasirenkamame ekrane sesija rodoma tiesiogiai, o užpakalinė programa gali išduoti QR mokėjimo kodus, jei jūsų platforma tai palaiko.

K: Kurie OCPP užpakaliniai įrenginiai veikia su šia stotimi?

A: Bet kuri su OCPP 1.6J suderinama platforma; prieš išsiunčiant išbandome su pagrindiniais.

Kl.: Kas nutinka elektros energijos tiekimo nutraukimo viduryje?

A: Sesija baigiasi saugiai; paleidus iš naujo, stotis vėl prisijungia prie užpakalinės sistemos ir praneša apie nutrauktą seansą.

K: Ar galiu apriboti įkrovimo greitį?

A: Taip – ​​srovė gali būti apribota vietoje arba iš užpakalinės dalies, naudinga, kai stotis dalijasi grandine.

K: Kiek automobilių gali aptarnauti viena stotis?

A: Viena jungtis vienam įrenginiui; du vienetai vienas šalia kito apima daugumą mažų įmonių.

Klausimas: Ar šiuolaikiniams elektromobiliams užtenka 7 kW?

A: Už 2–4 valandų viešnagę jis prideda maždaug 60–120 km – tinka pietums, nakvynei ir apsipirkti.

Kl.: Ką daryti, jei vėliau norėsiu greičiau įkrauti?

A: Pridėkite antrą įrenginį arba padidinkite iki DC; RZ montuojamas ant paprastos galinės plokštės, todėl jį lengva perkelti.
