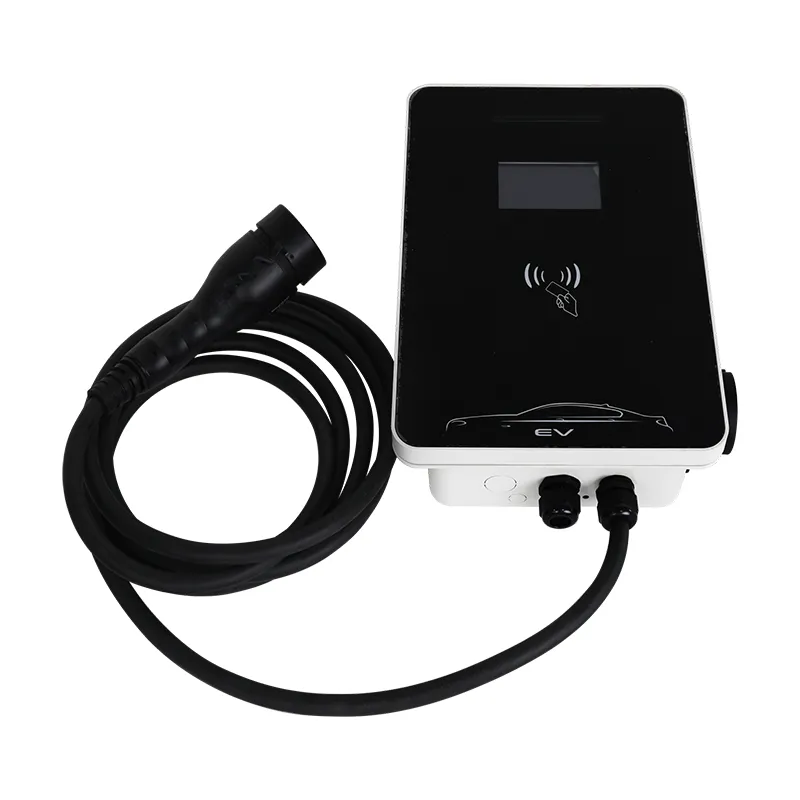

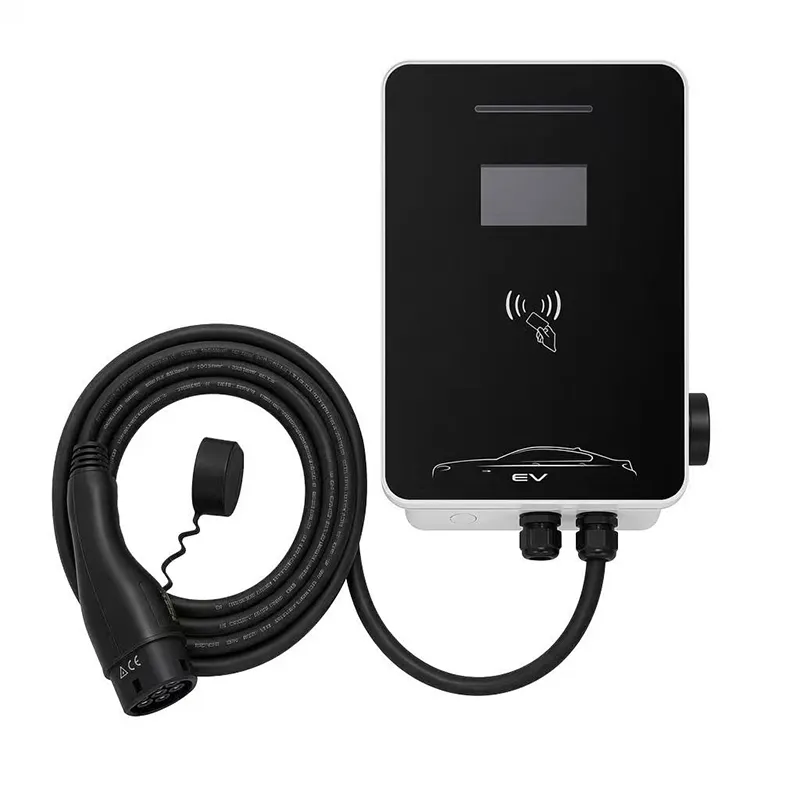

11 kW kintamosios srovės Wallbox EV įkroviklis, skirtas įkrauti gyvenamuosiuose ir darbo vietoje

Trifazis 11 kW: tylus atnaujinimas, tinkantis seniems pastatams

11 kW kintamosios srovės Wallbox EV įkroviklis, skirtas gyvenamųjų ir darbo vietų įkrovimui, yra didžiausia galia, kurią paprastai galite pridėti prie seno pastato neliesdami gatvės transformatoriaus.

Trifazis 380 V maitinimas, esant 16 A fazei, tiekia 11 kW, o sunaudoja mažiau srovės nei vienfazis 7 kW įrenginys. Šis prieštaringas faktas yra visa šios RZ stoties istorija.

Aštuntojo dešimtmečio daugiabutyje, mažoje dirbtuvėje ar ūkiniame pastate trifazių pajėgumų pridėjimas dažnai yra lengvesnis nei vienfazio tiekimo atnaujinimas, nes fazės jau yra ir laukia.

Šis puslapis yra apie tą modifikavimo kelią: ko reikia 11 kW RZ, ką patikrina elektrikas ir kada trifazė tikrai pranoksta vienfazę.

Kodėl 16A per fazę yra dovana tinklui

Esant 380 V trifazei įtampai, 11 kW yra tik 16 A fazei. Vienfazis 7kW įkroviklis iš vienos fazės traukia 32A – du kartus didesnę srovę vienu laidu.

Srovė, o ne galia, šildo kabelius, įtempia pertraukiklius ir mažina įtampą. 11 kW paskirstymas per tris fazes sumažina vieno laido apkrovą, todėl daugelis komunalinių paslaugų patvirtina trifazį kintamosios srovės įkrovimą, kai jie atmeta didesnį vienfazio elektros energijos suvartojimą.

Praktiškai tai reiškia: 16A trifazė grandinė dažnai jau yra senuose pastatuose (krosnyse, vandens šildytuvuose, dirbtuvių mašinose), o prie jos prijungus įkroviklį gali prireikti tik atsarginės pertraukiklio padėties.

Tai taip pat palieka vietos galvai. Jei vėliau pastatas prideda saulės energiją arba antrą įkroviklį, trifazė plokštė jį sugeria be laido iš naujo traukimo.

Ką reiškia senesnės skirstymo plokštės modernizavimas

Jūsų elektrikas sudaro trumpą kontrolinį sąrašą: patvirtinkite, kad pastate iš tikrųjų yra trifazis (keturi laidai įeinančiame tiekime – trys fazės plius nulis), išmatuokite esamą kiekvienos fazės apkrovą ir suraskite atsarginę DIN padėtį 16A arba 20A pertraukikliui su RCD.

Daugumoje modifikacijų įkrovikliui nereikia naujo laido į gatvę – tereikia 5x2,5 mm2 nutiesti nuo plokštės iki stoties, o tai yra trumpas ir pigus traukimas garažo sienai.

Jei pastatas yra tik vienfazis, sąžiningas atsakymas yra tas, kad 11 kW RZ yra netinkamas produktas. 7 kW galios vienfazė stotis yra tinkama, nebent esate pasirengę finansuoti trifazio skaitiklio atnaujinimą – kaina labai skiriasi įvairiose šalyse.

Siunčiame kiekvieną stotį su elektriko konfigūracijos lipduku (pertraukiklio nominalioji vertė, sukimo momento vertės, RCD tipas), kad būtų paprasta tvarkyti tikrinimo dokumentus.

Techninės specifikacijos

Vienfazė vs trifazė: kelių skyrių matematika

Palyginkite du pastatus, kurių kiekvienam reikia dviejų įkrovimo vietų.

A pastate naudojamos dvi vienfazės 7 kW galios stotys: iš viso 64A vienoje fazėje (arba padalinta rankiniu būdu), du 32A išjungikliai ir fazių disbalanso rizika mažame transformatoriuje.

B pastate naudojamos dvi trifazės 11 kW galios stotys: 32 A vienai fazei, subalansuota pagal konstrukciją, o kiekvienas skyrius įkrauna 11 kW galios automobilį beveik 60 % greičiau nei 7 kW.

Lūžio taškas paprastas: jei planuojate dvi ar daugiau zonų – arba vieną zoną, kuri turi aptarnauti 11 kW galios automobilį – trifazis laimi talpą ir pusiausvyrą. Vienas skyrius, vienfazis maitinimas: likti vienfazis.

Kalbant apie greitį, 11 kW įkrauna 60 kWh bateriją nuo 20% iki 80% per maždaug 3,5 valandos – pakankamai greitai, kad dienos metu dirbtumėte dirbtuvėse ar sandėlyje.

Svetainės, kuriose 11kW trifazė yra teisingas atsakymas

1) Daugiabučiai ir HOA garažai su trifazėmis lentomis – viena stotis iš eilės aptarnauja daugybę gyventojų. 2) Mažos dirbtuvės ir depai su 3-5 EV - furgonai ir pristatymo automobiliai apmokestinami tarp maršrutų. 3) Ūkiai ir kaimo turtai su 380V žemės ūkio tiekimu. 4) Viešbučiai ir nakvynės namai su trifazėmis virtuvėmis – ta pati lenta maitina įkroviklį per naktį. 5) Bet kokios vietos planavimo saulės energijos – trifazio įkrovimo poros natūraliai su trifaziais inverteriais.

Bendra tema: trifazė jau yra. Kai yra, 11 kW įrengimas kainuoja vos brangiau nei 7 kW vienfazis ir dvigubai padidina suderinamų automobilių įkrovimo greitį.

Atitikties ir patvirtinimo procesas

Atitiktis priklauso nuo IEC 61851-1:2017 3 režimo bandymų su CE ženklu.

IP54 patekimo apsauga patikrinta testu; darbas nuo -20C iki +50C.

100% gamybos bandymas: įžeminimo tęstinumas, 500 V DC izoliacija, 1,5 kV dielektrinis atsparumas.

Mėginių vienetai iš kiekvienos projektavimo serijos yra purškiami druska 96 valandas, o kontaktorius apjungiamas pusę milijono kartų prieš pasirašant projektą.

Prieš išsiunčiant, OCPP 1.6J atitiktis patikrinta pagal keletą pagrindinių užpakalinių programų.

Gamyklos sertifikatai CE, TUV, CB ir UL, audituoti išorės notifikuotų įstaigų.

RZ stoties statyba: 8 etapų gamyklos srautas

1) SMT plokštės su automatiniu optiniu patikrinimu ir konformalia danga. 2) Maitinimo sekcija - trifazis kontaktorių komplektas, skaitiklio sąsaja, OCPP valdiklis - laidinis ir patikrintas sukimo momentu. 3) Korpuso mazgas, ekrano kišenė sumontuota, jei užsakoma. 4) 5 m 2 tipo kabelis per sukimo momentu valdomas riebokšles. 5) Tiesioginis funkcinis testas, įskaitant tikrą trifazę apkrovą ir OCPP rankos paspaudimą. 6) Aukšto puodo saugos testas. 7) Serijos žymėjimas ir programinės įrangos konfigūracija. 8) Dėžutėje su montavimo komplektu ir elektriko konfigūracijos lipduku; 24 valandų įdegimo mėginys vienoje partijoje.

Yueqing gamykla (Džedziangas) kintamosios ir nuolatinės srovės linijas valdo atskirai; lakštinis metalas gaunamas iš robotų elementų, pastatytų kartu su FANUC (Šanchajus) ir TRUMPF (Vokietija) partneriais. Metinė talpa viršija vieną milijoną vienetų.

Užsakymams modifikuoti galime iš anksto nustatyti jūsų šalies tinklo kodo programinę-aparatinę įrangą – pasakykite savo pardavimo kontaktui, kur įrenginys važiuoja.

Prieš užsakydami: patikrinkite lentą, skaitiklį ir kabelį

Trys patikrinimai nustato, ar 11kW RZ yra vienos dienos įrengimas, ar projektas: 1) Ar skaitiklis arba plokštė turi tris fazes? 2) Ar yra atsarginė pertraukiklio padėtis, kurioje būtų vietos A arba B tipo RCD, 30 mA? 3) Ar bėgimas nuo lentos iki stovėjimo aikštelės yra mažesnis nei 30 m, esant 2,5 mm2 (ilgesniems bėgiams reikia 4 mm2)?

Jei visi trys yra taip, ieškote lengviausio galimo didelės galios kintamosios srovės diegimo varianto. Jei pirmasis ne, sustokite – nusipirkite vienfazį įrenginį.

Nepamirškite automobilio pusės. Stotis yra paruošta 11 kW, tačiau jūsų automobilis turi priimti trifazę 11 kW galios kintamąją srovę. Daugelis taip daro; Tik 7 kW varantys automobiliai tiesiog įkrauna 7 kW viena faze – stotis tai tvarko automatiškai.

Siūlome lentos nuotrauką atsiųsti el. paštu; mūsų inžinieriai per vieną darbo dieną atsako taip/ne ir rekomenduoja pertraukiklį.

Kodėl AMPPAL modernizavimui ir kelių vienetų svetainėms

Zhejiang Anfu New Energy Technology nuo 2014 m. gamina žemos įtampos ir įkrovimo įrangą, o Yueqing mieste dirba 260 darbuotojų.

Gamyba vykdoma 15-20 darbo dienų nuo užsakymo patvirtinimo. Pirmiausia reikia vieno įrenginio, kurį reikia išbandyti pagal skirstomąją plokštę? Mėginiai išskrenda per 3-5 dienas.

Iš 100 vienetų tinkiname logotipą, laidą, ekrano ir korpuso spalvą bei iš anksto nustatome programinę-aparatinę įrangą pagal jūsų šalies tiekimo konfigūraciją.

Tinklelio patvirtinimo dokumentai: CE deklaracija, IEC bandymo ataskaita, vadovas, gamyklos patikros sertifikatas.

Mūsų įranga veikia daugiau nei 40 rinkų, o grupė turi daugiau nei 200 savo stočių.

1 vieneto bandomasis MOQ; tūrio pakopos nuo 20 vnt.

Trifazio stoties pakavimas eksportui

11 kW galios RZ pristatomas 460 x 340 x 200 mm kartoninėje dėžutėje, sveria apie 8,5 kg – papildomas svoris yra trifazis kontaktorius. Oro krovinių kostiumai 1-10 vnt.; 24 padėklas per 5-7 dienas perkelia kurjerio padėklų tarnyba į Europą.

Tikėtis, kad 20 pėdų konteineryje bus maždaug 480 vienetų, ant padėklų sudėtų 20 kartoninių dėžių ir suvyniotų.

Prekybos sąlygos galioja FOB Ningbo arba Šanchajuje, galimas EXW ir CIF. Dokumentai apima komercinę sąskaitą faktūrą, pakuočių sąrašą, CE deklaraciją ir kilmės sertifikatą; mokėjimas L/C arba D/P.

Garantijos ir techninės pagalbos sąlygos

2 metų garantija dėl gamybos defektų; komercinėms svetainėms teikiama pirmenybė.

Atsarginės dalys (OCPP valdiklis, kontaktorių komplektas, ekranas, kabelis) išsiunčiamos per 7 darbo dienas.

Nemokamas nuotolinis palaikymas: mūsų inžinieriai su nuotraukomis ar vaizdo įrašais paveda jūsų elektrikui, kad jis būtų modernizuotas ir atsakys per vieną darbo dieną.

Programinės aparatinės įrangos naujinimai ir konfigūracijos pagalba įtraukta garantijos metu.

Atliekant modernizavimo projektus, kuriems reikalingas kvalifikuotas elektrikas, dirbame per paslaugų partnerius Vokietijoje, Prancūzijoje ir JAE.

Patobulinti, ką daryti ir ko negalima

Neteisinga: darant prielaidą, kad pastatas yra trifazis, nes jame yra trys saugikliai. Dešinėje: patikrinkite skaitiklyje atlikdami fazės testą arba paklauskite komunalinių paslaugų – trys saugikliai gali būti vienos fazės padalijimas.

Neteisingai: fazių balansavimas bandymų ir klaidų būdu. Dešinėje: leiskite elektrikui išmatuoti kiekvienos fazės apkrovą ir priskirti įkroviklį mažiausiai apkrautam rinkiniui.

Neteisingai: naudojamas 20A pertraukiklis su 1,5 mm2 laidu. Dešinėje: suderinkite kabelio skerspjūvį su eigos ilgiu – 2,5 mm2 žemiau 30 m, 4 mm2 toliau.

Neteisingai: maitinimo kabelis nutiestas per duris arba važiuojamąją dalį. Dešinėje: nutieskite vamzdį palei sieną iki įrenginio.

Neteisingai: nepaisoma RCD tipo. Dešinėje: tinka A arba B tipui, 30 mA, pagal konfigūracijos lipduką – stoties nuolatinės srovės nuotėkio jutiklis tai daro.

Lauko ataskaitos iš trijų fazių svetainių

Butas HOA Sofijoje, Bulgarijoje, pridėjo vieną 11 kW RZ prie aštuntojo dešimtmečio bloko trifazės plokštės. Dvidešimt vienas namų ūkis dalijasi stotimi pagal OCPP RFID tvarkaraštį; lentai reikėjo vienos atsarginės pertraukiklio padėties ir nieko daugiau. Iždininko pastaba: pirmasis elektrikas citavo pilną skydelio keitimą, o antrasis rado atsarginį DIN lizdą – skirtumas buvo žinios, o ne techninė įranga.

Kurjerių sandėlio vadovas Krokuvoje, Lenkijoje, valdo tris padalinius 12 pristatymo furgonų. Dienos apyvarta yra svarbiausia: furgonai įkrauna 3,5 valandos tarp maršrutų, o 11 kW tai tinka. Jo skundas: fiksuotas kabelis yra 5 m, o vienai stovėjimo eilei reikėjo ilgintuvo, kurį jis turėjo įsigyti vietoje, nes mes jų nesiunčiame.

Ūkio kooperatyvas Žemutinėje Saksonijoje, Vokietijoje, maitina dvi stotis iš žemės ūkio 380 V maitinimo šaltinio, dalijamo su grūdų džiovyklomis. Fazės veikia, nes džiovinimo pikas rudenį ir įkrovimo pikas žiemą – jie niekada nesutampa. Jų nedidelis trūkumas: žiemą reikėjo nuotoliniu būdu atnaujinti programinę aparatinę įrangą, kuri užtruko vieną dieną, nes kooperatyvo „Wi-Fi“ yra atskirame pastate.

Trijų fazių klausimai, tiesūs atsakymai

Kl.: Mano automobilis įkrauna tik 7 kW vienos fazės. Ar 11 kW yra švaistomi?

A: Stotis prisitaiko ir tiekia 7kW; jūs išlaikote trijų fazių kelią kitam automobiliui.

Kl .: Ar galiu tai įdiegti be trifazio maitinimo?

A: Ne – jam reikia 380 VAC trifazio; vienfazėms svetainėms pasirinkite 7 kW RZ.

K: Ar 11kW reikalingas komunalinės paslaugos leidimas?

A: Paprastai ne 16A vienai fazei, bet patvirtinkite savo platintoją; kelios šalys netaiko pranešimo apie kintamosios srovės įkroviklius iki 11 kW.

Kl .: Kaip greitai įkraunama 11 kW?

A: apie 60 km nuotolis per valandą; 60 kWh baterija įkrauna 20–80 % maždaug per 3,5 valandos.

Kl.: Ar ekraną galima pridėti vėliau?

A: Tai gamyklinis pasirinkimas; Užsisakykite jį kartu su įrenginiu, nes pakeisti ekrano kišenę nėra praktiška.

K: Ką daryti, jei pastato fazės yra nesubalansuotos?

A: Užpakalinė programa gali suplanuoti seansus, o elektrikas gali prijungti įkroviklį prie mažiausiai apkrautos fazės rinkinio.

Kl.: Ar 16A vienai fazei sunku naudoti senus laidus?

A: Ne – 16A yra standartinė statybos praktika; rizikingesnis yra 32A vienfazis, kurio šis įrenginys išvengia projektuojant.

K: Ar man reikia naujo skaitiklio?

A: Paprastai ne; jei jūsų skaitikliui trūksta trifazio registro, komunalinė įmonė jį keičia – keliose ES šalyse nemokamai.
