3,5 kW kompaktiškas Wallbox AC EV įkroviklis, skirtas įkrauti namuose ir biure

Kas yra šis įkroviklis (ir kam jis skirtas)

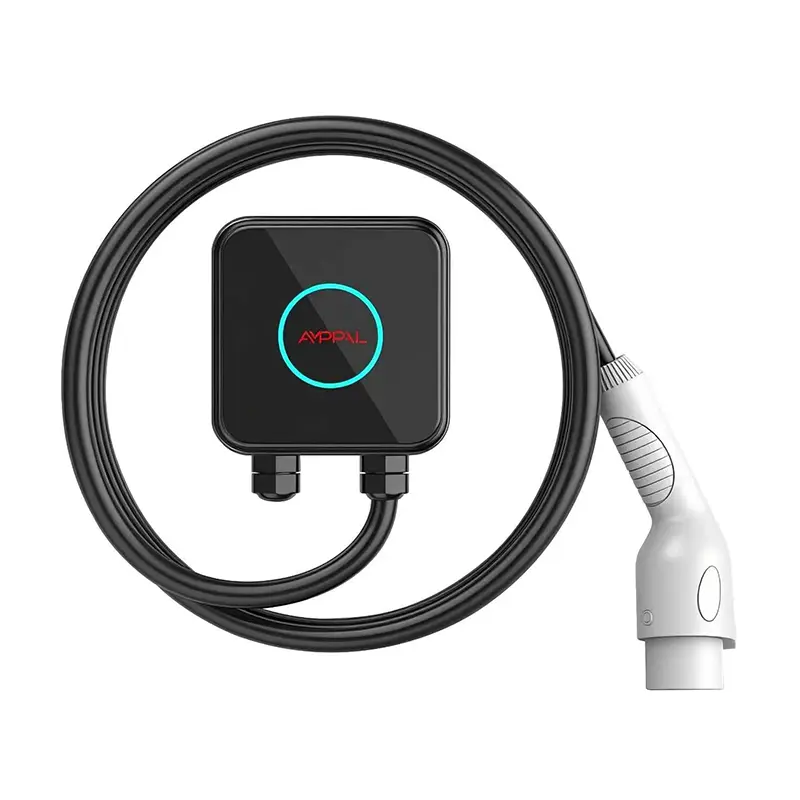

150 x 150 x 65 mm dėžutė yra maždaug storo kieto viršelio romano arba namų maršrutizatoriaus dydžio. Tai yra visas AMPPAL 3.5kW Compact korpusas – kiekvienas jo viduje esantis komponentas, saugos relė ir valdymo plokštė.

Dauguma rinkoje esančių sieninių dėžių yra nuo trijų iki penkių kartų didesnio tūrio. Ankštoje rūsio įlankoje, šalia vandens šildytuvo ar ant pusės metro pločio sienos šis skirtumas lemia, ar įkroviklį apskritai galima sumontuoti.

Šį bloką pastatėme erdvėms, kurių visi kiti ignoruoja: siauroms daugiabučio automobilių stovėjimo aikštelėms, seniems daugiabučiams be elektros patalpos, laiptinėms, net bendram kiemo sienai. Jei jūsų sienoje yra 150 mm laisvo pločio, joje yra vietos šiam įkrovikliui.

Kodėl ypatingas kompaktiškumas keičia jūsų įrengimą

Mažas dydis nėra stiliaus triukas. Tai pakeičia fizinę EV įkroviklio diegimo matematiką keturiais būdais.

Pirma, montavimo aukštis. 65 mm gylio blokas mažiau išsikiša iš sienos, todėl gali sėdėti koridoriuje, netrukdydamas pėsčiųjų eismui – šalia rūsio laiptų, kur į taką išsikištų 120 mm gylio dėžė.

Antra, jis tinka esamų korpusų viduje. Rangovai Italijoje ir Lenkijoje sumontavo Compact jau esančioje metalinėje skirstomojoje spintoje, apsaugodami ją nuo oro sąlygų ir vandalizmo be naujo mūro.

Trečia, kabelių nukreipimas. Kabelis įeina ir išeina arti sienos, todėl paviršinis vamzdis atrodo švarus ir jam reikia tik dviejų sieninių kištukų.

Ketvirta, svoris. Maždaug 1 kg sveriantis įrenginys keturiais varžtais tvirtinamas prie gipso kartono arba plytų; nereikia medžioti smeigės ar gręžti betoną.

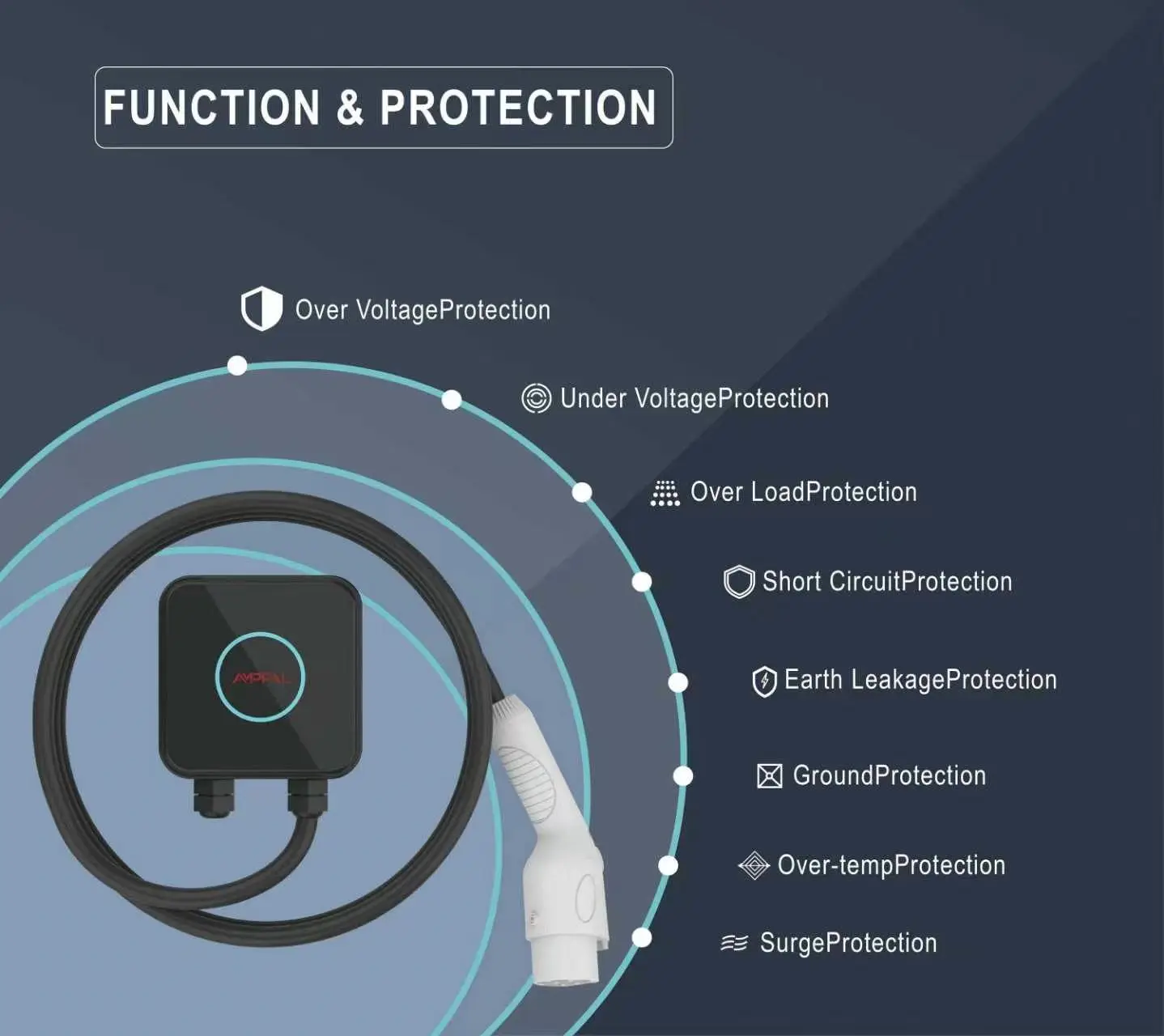

Kas yra tokio mažo įkroviklio viduje

3,5 kW kompaktiškas Wallbox AC EV įkroviklis, skirtas įkrauti namuose ir biure, yra 3 režimo įkrovimo stotelė pagal IEC 61851-1:2017. Jis nekeičia kintamosios srovės į DC – tas darbas lieka automobilyje. Jis valdo saugų rankos paspaudimą: piloto signalą, relės valdymą, įžeminimo tęstinumo patikrinimą ir automatinį sustabdymą, kai įkrovimas baigiamas arba atsiranda gedimas.

Be transformatoriaus ir nuolatinės srovės maitinimo pakopos, korpusas smarkiai susitraukia. 3,5 kW galios šiluminė apkrova yra nedidelė: korpusas yra termoplastinis apvalkalas, įvertintas UL94 V-0 (antipirenas), o šiluma išsklaido per korpuso paviršių be ventiliatorių.

IP54 reiškia, kad įrenginys atsparus dulkėms ir vandens purslams iš bet kurios krypties – ne panirimas, o lietus, kondensatas ir valymas žarnomis. Valdymo plokštė standartiškai padengta konformine danga, neįprasta už šią kainą, todėl išlaiko drėgnus pakrantės garažus.

Techninės specifikacijos

Kur šis 150 mm įkroviklis priklauso (ir kur jo nėra)

Realūs naudojimo atvejai yra konkretūs, ir mes juos aiškiai išvardijame.

1) Siauros privačios įlankos daugiabučių rūsiuose, ypač senesniuose Europos ir Pietryčių Azijos pastatuose, kur 2,2 m praėjimas nepalieka sienos.

2) Antrieji namai ir vasarnamiai ant 16A vienfazio maitinimo.

3) Nuomojamos automobilių stovėjimo vietos, kur nuomotojas nori minimalaus ploto ir nuimamo bloko.

4) Garažo sienos, bendros su boileriais, vandens minkštikliais ar įrankių spintelėmis.

5) Laivyno depai, kuriuose pigiai veikia bandomasis įrenginys, prieš įsipareigodami naudoti viso dydžio įrangą.

Kur jis nepriklauso: 22 kW galios trifazis automobilis, svetainė, kurioje yra tik 3 fazių maitinimas (šis įrenginys yra tik vienfazis 220 VAC), arba važiuojamoji dalis, kur greitesnis dienos įkrovimas yra tikras poreikis.

Kaip kompaktiškas atlaiko šilumą, dulkes ir vandenį

Dėl trijų inžinerinių pasirinkimų nedidelio dydžio darbas lauke yra greta.

Šiluma: esant 3,5 kW, bendras išsklaidytas nuostolis išlieka mažesnis nei 40 W esant pilnai apkrovai. Korpusas veikia kaip aušintuvas – briaunoti vidiniai paviršiai praleidžia šilumą į išorinį paviršių, o apkrovos bandymai rodo, kad paviršiaus temperatūra yra žemesnė nei 55 ° C, esant 35 ° C aplinkos temperatūrai.

Dulkės ir vanduo: IP54 įvertinimas gaunamas dėl priekinio dangčio su tarpikliu ir kabelių riebokšlių, kurie suspaudžia kabelio apvalkalą, o ne iš epoksidinės dervos. Dėl to įrenginys yra tinkamas eksploatuoti – technikas gali jį atidaryti, pakeisti relę ir uždaryti be gamyklinių įrankių.

Sertifikavimas ir kokybės užtikrinimas

Pažymėtas CE ženklu ir išbandytas pagal IEC 61851-1:2017, kintamosios srovės 3 režimo įkrovimo įrangos standartą.

Korpuso medžiaga atitinka UL94 V-0 degumo laipsnį – korpusas neatlaikys liepsnos, o tai tikrai verta dėmesio bendruose rūsiuose.

Kiekvienas įrenginys praeina 100% elektros saugos testus: įžeminimo tęstinumą, izoliacijos varžą esant 500 V nuolatinei įtampai ir dielektrinį atsparumą 1,5 kV.

Mėginių vienetams mūsų laboratorijoje atliekamas 96 valandų druskos purškimo testas ir 500 000 ciklų relės patvarumo testas.

Atvykusi patikra tikrina kontaktorius, MCU ir srovės jutiklius pagal partijos sertifikatus; atmetimo koeficientas registruojamas pagal lotą.

Gamykla turi AMPPAL šeimos CE, TUV, CB ir UL sertifikatus, kuriuos patikrino išorės notifikuotosios įstaigos.

Kaip gaminamas įkroviklis (8 žingsniai)

Gamyba mūsų Yueqing gamykloje (Džedziangas, „elektros prietaisų sostinė“) vyksta fiksuota seka:

1) SMT PCB surinkimas su automatiniu litavimo pastos patikrinimu.

2) Užtepta ir sukietėjusi atitinkama danga.

3) Relė, jutiklis ir MCU plokštė, sumontuota galinėje korpuso pusėje.

4) Sumontuotas kabelio sandariklis ir 5 m kabelis, reguliuojamas sukimo momentu.

5) Automatinis funkcinis bandymas esant 230 V įtampai su imituojančia transporto priemonės apkrova.

6) 100% aukšto puodo ir žemės tęstinumo saugos bandymas.

7) Vizuali apžiūra ir serijos numerio žymėjimas lazeriu.

8) Supakuota su montavimo rinkiniu ir greito paleidimo kortele, supakuota į padėklus po 24 valandų įdegimo mėginio patikrinimo.

Su FANUC (Šanchajus) ir TRUMPF (Vokietija) partneriais tiekiamos robotų linijos tvarko lakštinį metalą mūsų didesnėms stotims; „Compact“ veikia tam skirtoje kintamosios srovės linijoje. Metinis gamyklos pajėgumas viršija milijoną vienetų.

Dydžių nustatymo vadovas: ar jums pakanka 3,5 kW?

Būkime tiesioginiai: pagal šiuolaikinius standartus 3,5 kW yra lėtas įkrovimas. Jis tinka automobiliams, kurie stovi per naktį – priemiestiniams, įkraunamiems hibridams ir miesto elektromobiliams su 20–40 kWh baterijomis.

Nepirkite jo, jei kasdien nuvažiuojate daugiau nei 150 km be kito įkrovimo. Tokiu atveju sąžininga rekomendacija yra 7 kW kompaktiška arba 11 kW/22 kW stotis.

Taip pat praleiskite tai, jei jūsų namuose yra 3 fazių laidai ir jūsų automobilis priima 11 kW – sieninė dėžė tampa kliūtimi.

Dėl ko šis įrenginys tinkamas: siaura fizinė erdvė, 16 A vienfazė grandinė, kurios neatnaujinsite, arba antrinė nuosavybė, kuriai reikalingas pigus, nepastebimas įkroviklis.

Kodėl verta rinktis AMPPAL, o ne įprastus kompaktiškus įkroviklius

Gamykla tiesiai iš Zhejiang Anfu New Energy Technology Co., Ltd. (įkurta 2014 m., nacionalinio lygio specializuota įmonė) – bendraujate su gamintoju, o ne su prekybos įmone.

Standartinis pristatymo laikas 15-20 darbo dienų; mėginiai oro transportu pristatomi per 3–5 darbo dienas.

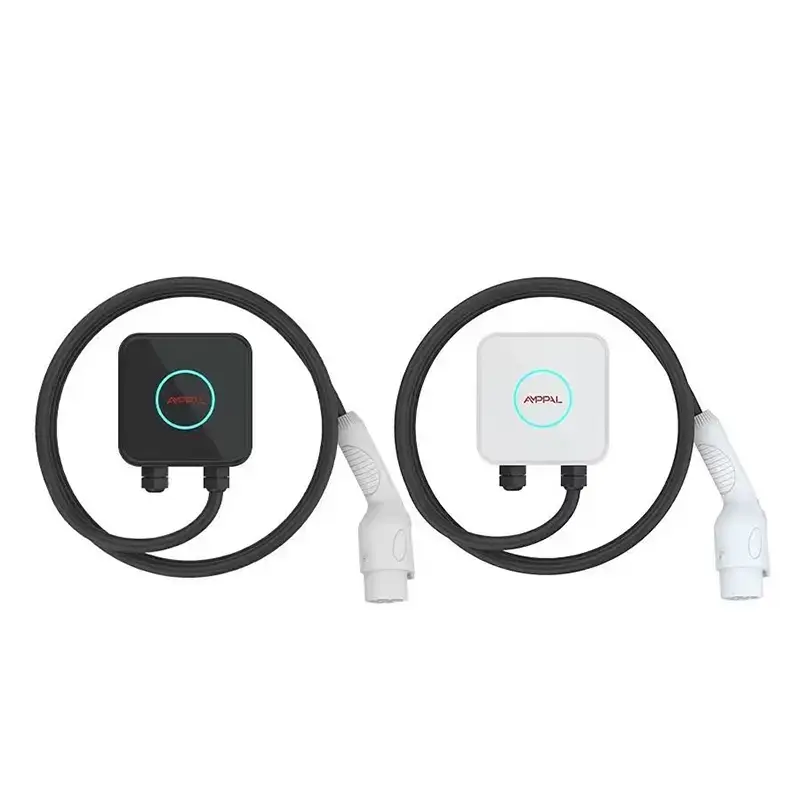

OEM ir ODM laukiami: logotipas, kabelio ilgis, kištuko tipas (1 tipas / 2 tipas / GB / T) ir spalva nuo 100 vienetų.

Dokumentų paketas: CE deklaracija, IEC 61851-1 bandymo ataskaita, vadovas, gamyklos muitinės patikros sertifikatas.

Eksportas į daugiau nei 40 šalių, įskaitant JAE, Saudo Arabiją, Rusiją, Vokietiją, Prancūziją, Malaiziją, Tailandą, Vietnamą, Meksiką ir Braziliją; NEOM ir Sime Darby yra referenciniai partneriai.

MOQ nuo 1 vieneto testavimui; tūrio pakopos nuo 50 iki 500 vienetų.

Pakavimas ir siuntimas

Kiekvienas įrenginys pristatomas 210 x 210 x 120 mm kartoninėje dėžutėje, sveriančioje apie 1,6 kg, su įkrovikliu, 5 m laidu, montavimo rinkiniu ir vadovu. Dėžutė patogi kurjeriui, todėl krovinių gabenimas oro transportu išlieka pigus: į vieną 0,1 m3 siuntų skyrių sukraunama 40 vienetų.

Jūrų kroviniams vežti 1200 vienetų pakraunami į 20 pėdų konteinerį ant 24 susitraukiančių padėklų, po 50 kartoninių dėžių.

Prekybos sąlygos: FOB Ningbo arba Šanchajus, EXW arba CIF pagal pageidavimą. Dokumentai apima komercinę sąskaitą faktūrą, pakuočių sąrašą, CE deklaraciją ir kilmės sertifikatą; Mes tvarkome L/C ir D/P reguliariai.

Pagalba po pardavimo ir garantija

2 metų standartinė garantija dėl gamybos defektų; darbas ir grąžinimas-siuntimas sutartas kiekvienu atveju.

Atsarginės dalys (relė, valdymo plokštė, kabelis) išsiunčiamos per 7 darbo dienas; prioritetinis oras Europai ir Artimiesiems Rytams.

Nemokama nuotolinė diagnostika: atsiųskite gedimo šviesos diodo nuotrauką ar vaizdo įrašą ir mūsų inžinieriai atsakys per vieną darbo dieną.

Naudotojo priežiūra yra lengva: patikrinkite kabelio apvalkalą, ar nėra įpjovimų, priveržkite sieninius varžtus, du kartus per metus išpūskite dulkes.

Prekiautojams Vokietijoje, Prancūzijoje ir JAE galioja pratęstos garantijos ir aptarnavimo vietoje sutartys.

Diegimo ir naudojimo pastabos

Neteisingai: montuojamas lygiai prie medinės sienos su uždengtomis galinėmis ventiliacinėmis angomis. Dešinėje: palikite 30 mm oro tarpą ir vėdinimo angas laikykite laisvas – IP54 apsaugo nuo vandens, o ne užblokuoto oro srauto.

Negerai: įkroviklį įjunkite į buitinį lizdą per adapterį. Dešinėje: prijunkite jį prie tam skirto 16A pertraukiklio (A arba B tipo RCD, 30 mA), kad įžeminimo tęstinumo patikra veiktų taip, kaip numatyta.

Neteisingai: įkrovimo metu 5 m laidas tvirtai suvyniotas ant kablio. Dešinėje: visiškai išvyniokite prieš seansą; suvyniotas kabelis veikiant apkrovai įkaista ir gali išjungti šiluminį išjungimą.

Neteisingai: montuojamas visiškai veikiamas horizontalaus lietaus. Dešinėje: montuoti po danga arba pastogėje; IP54 toleruoja purškimą, o ne kelias valandas trunkantį lietų.

Negerai: numetė jungtį ant grindų, kur per ją važiuoja automobiliai. Dešinėje: laikykite ginklą laikiklyje, kad kaiščiai išliktų švarūs ir sausi.

Ką sako klientai jį įdiegę

Praėjusio amžiaus aštuntojo dešimtmečio daugiabučio rūsyje Varšuvos nekilnojamojo turto valdytojas praėjusį rudenį įrengė šešis butus. Dėl 150 mm pločio tarp saugiklių lentų ir laiptų jis galėjo įtaisyti įkroviklius – jokia viso dydžio stotis negalėjo užimti šios vietos. Jo pastaba: fiksuoto kabelio pritrūko paskutinei įlankai, todėl antroji partija gavo 7 m kabelius.

Automobilių pardavėjas Penange naudoja „Compact“ kaip demonstracinį įkroviklį salone. „Klientai pamato jį šalia minkšto viršelio ir iškart gauna dydį“, – sako jis. Nedidelis nusiskundimas: LED žiedas yra ryškus tamsiame salone, o naktį jis jį užklijuoja.

Kemperio savininkas Bavarijoje įkrauna savo įkraunamą hibridą sodo namelyje 16 A grandinėje. Po vieno sezono lietaus ir -8C šalčio nulis gedimų; jis pripažįsta, kad 2 metų garantija suteikė jam drąsos pabandyti – ko mes nepatariame be elektriko, nors tai veikė.

DUK

Kl.: Ar šis 3,5 kW įkroviklis gali veikti iš buitinio lizdo?

A: Ne. Jis turi būti prijungtas prie specialios 16A grandinės su RCD.

K: Kiek diapazono per valandą prideda 3,5 kW?

A: maždaug 14–15 km esant 230 V įtampai; 30 kWh baterija prisipildo maždaug per 8,5 val.

K: Ar korpusas tikrai antipirenas?

A: Taip – ​​UL94 V-0, aukščiausia plastikų degumo klasė.

K: Ar galiu jį montuoti lauke?

A: Po stogu ar pastogėmis, taip; IP54 apsaugo nuo purslų ir dulkių, o ne nuolatinio horizontalaus lietaus.

K: Ar jis veikia su visais EV prekių ženklais?

A: Bet koks 3 režimo kintamosios srovės suderinamas EV veikia su jūsų užsakytu kištuko variantu: 1 tipo, 2 tipo arba GB/T.

K: Kodėl tik 16A, o ne 32A?

A: 150x150x65 mm korpusas termiškai optimizuotas 16A; 7kW Compact apima 32A tą patį plotą.

Kl .: Kas atsitiks, jei RCD išsijungs esant vidutiniam įkrovimui?

A: Įkrovimas sustoja ir rodomas gedimo šviesos diodas; jis paleidžiamas iš naujo tik pašalinus gedimą.

Kl.: Ar galiu vėliau perkelti jį į nuomojamą būstą?

A: Taip – ​​keturi varžtai ir standartinė 16A jungtis; elektrikas atlieka judesį maždaug per 20 minučių.
