14 kW dviejų prievadų kintamosios srovės elektromobilių įkrovimo bokštas komercinėms automobilių stovėjimo aikštelėms

Du įkrovimo taškai ant vieno pagrindo

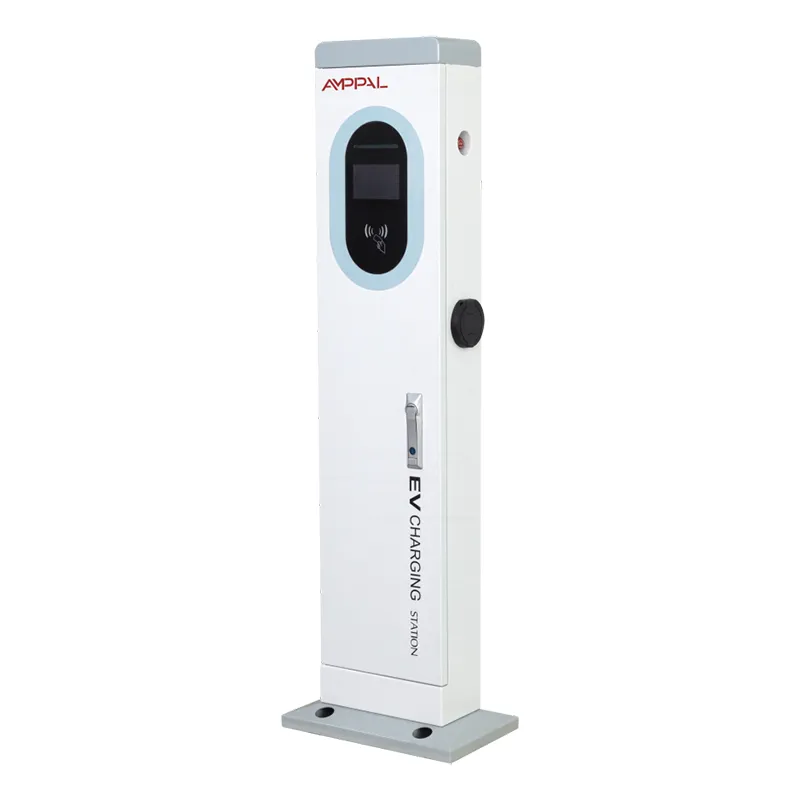

Dvi stovėjimo aikštelės gali dalytis viena įkrovimo kolona – šis vienintelis sprendimas yra visa šio gaminio istorija. AF-AC-14kW yra 410 x 240 x 1400 mm bokštas su dviem 7 kW kintamosios srovės pistoletais, vienu 5 colių spalvotu jutikliniu ekranu, vienu mokėjimo terminalų rinkiniu ir vienu tinklo moduliu, aptarnaujančiu abi puses.

Pagalvokite apie tai kaip apie dvi sienines dėžes, sujungtas į vieną atskirai stovinčią koloną, atėmus pasikartojančias dalis. Vienas pamatas, vienas korpusas, vienas IP54 korpusas, vienas 220VAC +/-20% padavimas - ir du automobiliai vienu metu įkraunami po 7kW.

Svetainių savininkams, skaičiuojantiems kainą už įlanką, bokštas pakeičia skaičiuoklę. Antroji įlanka nustoja kainuoti beveik tiek pat, kiek pirmoji. Du skyriai, viena techninės priežiūros sutartis, vienas dokumentų rinkinys – skaičiai nustoja dvigubėti.

Įlankos kainos argumentas

Vienas pamatas vietoj dviejų – vienas betoninis padas ir inkarų komplektas dengia abi angas.

Vienas tinklo modulis, viena SIM, vienas ekranas – čia dalinamos dalys, kurios dubliuojasi ant dviejų atskirų įkroviklių.

Vienas vizitas įrenginyje – viena brigada ir vienas kabelis nutiestas iki kolonos, maždaug pusė dviejų vienetų darbo vietoje.

Mūsų klientų biudžeto lapuose bendra įdiegtų sąnaudų vienai vietai paprastai yra 25–35 % mažesnė už du atskirus 7 kW įkroviklius.

Vienas OCPP įvesties taškas – du skyreliai rodomi kaip vienas įrenginys užpakalinėje dalyje, todėl paleidimas ir kasdienis stebėjimas užtrunka mažiau laiko.

Standartizuotos atsarginės dalys – tie patys ekranai, pistoletai ir valdymo plokštės naudojami visoje mūsų bokštų serijoje, todėl vienas atsarginis rinkinys apima kelias vietas.

Techninės specifikacijos

Geriausios vietos bokštui su dviem ginklais

Viešbučių ir kurortų aikštelės, kuriose maždaug išsiregistravimo metu paprastai užpildomos dvi svečių erdvės.

Prekybos centro paviršiaus sklypai su suporuotomis galinėmis erdvėmis prie įėjimo.

Darbo vietų automobilių stovėjimo aikštelės sujungiamos su darbuotojų erdvėmis, į kurias abu automobiliai atvyksta ir išvažiuoja tuo pačiu grafiku.

Savivaldybės sklypai, kuriuose siauras įlankos plotis ir du atskiri stulpai, susikrautų eilėje.

Butas ir daugiabučio namo sklypas, aptarnaujantis dvi tam skirtas gyventojų įlankas.

Kaip du ginklai dalijasi vienu bokštu

Abu pistoletai tiekiami iš to paties 220VAC +/-20% maitinimo per vieną valdymo bloką. Kai vienu metu prijungiami du automobiliai, kiekvienas pistoletas tiekia iki 7 kW – bendra 14 kW. Kai prijungiamas tik vienas automobilis, jis vis tiek pasiekia 7 kW; šis bokštas nekoncentruoja galios į vieną ginklą, ir mes neapsimetinėjame kitaip.

5 colių ekrane rodomi abu seansai, todėl kiekviena įkrovimo būsena gauna savo apmokestinimo būseną, mokėjimo eigą ir kvitą. Kadangi abu ginklai yra viename įrenginyje, vairuotojui, atsiskaitančiam kortele ar APP, nereikia žinoti, kurioje vietoje jis yra – seansas seka ginklą, prie kurio jis prijungtas.

Abu skyriai praneša užpakalinei sistemai per vieną OCPP 1.6 arba 2.0 ryšį. Tai reiškia vieną įrenginio įvedimą, vieną programinės įrangos atnaujinimą ir vieną nuotolinės diagnostikos seansą dviem stovėjimo vietoms. Vadovas, turintis dvi dešimtis bokštų, prietaisų skydelyje mato dvi dešimtis įrenginių, o ne keturiasdešimt aštuonis.

Kokybės vartai prieš įsijungiant CE ženklui

Bokštas pažymėtas CE ženklu pagal žemos įtampos ir EMC direktyvas, o failas saugomas pagal modelių seriją.

IP54 patvirtintas laboratorijoje ir trečiųjų šalių bandymais – nepralaidus dulkėms ir purslams, su sandariais kabelių įvadais.

96 valandų trukmės miltelinio dažymo druskos purškimo bandymas, mūsų pakrančių eksporto programos standartas.

Dviejų pistoletų apkrovos bandymas – abu išėjimai vienu metu veikia visa vardine galia, kad įrodytų 14 kW kombinuotą veikimą.

Temperatūros bandymas nuo -20C iki +50C, įskaitant ekrano skaitomumą šalto užvedimo metu.

Nė vienas bokštas neišsiunčiamas be savo serijos numeriu pažymėtos bandymo ataskaitos. Gamyklos lygio sertifikavimas apima CCC, TUV, UL ir CB.

Kaip pastatytas bokštas su dviem patrankomis

410 x 240 stulpelio profilis yra iškirptas lazeriu ir perforuojamas mūsų pačių linijomis, o ne perkamas.

TRUMPF presiniai stabdžiai sudaro koloną; FANUC robotai suvirina siūles.

Dengiama milteliniu būdu, o partijos mėginiai siunčiami druskos purškimo bandymui.

Kintamosios srovės linija tinka valdymo blokui, kontaktui, ekranui ir abiem ginklams su dėklais.

IP54 sandarumas tikrinamas prie kabelių įvadų ir ekrano rėmelio.

Kiekviename bokšte vienu metu atliekamas dviejų ginklų apkrovos testas, taip pat mokėjimo ir tinklo testai.

QC įrašo serijos numerį, bandymų rezultatus ir CE dokumentus, tada užregistruoja išsiuntimą.

Standartinis pristatymo laikas yra 15-20 darbo dienų; konteinerių užsakymai patvirtinami prieš pradedant gamybą.

Vienas dviejų ginklų bokštas ar du pavieniai įkrovikliai?

Du atskiri 7 kW įkrovikliai laimi tiksliai vienoje situacijoje: kai dvi skyriai yra toli vienas nuo kito, pavyzdžiui, priešinguose sklypo galuose, kur kabelio nuvedimas į bendrą kolonėlę kainuotų daugiau nei antrojo įrenginio korpusas.

Visur kitur bokštas laimi dėl pinigų ir priežiūros. Du įkrovikliai reiškia du pagrindus, du ekranus, du tinklo modulius, dvi SIM korteles ir du diegimo vizitus. Vienas bokštas visa tai pakeičia po vieną, todėl kiekvienos įlankos įrengimo išlaidos paprastai sumažėja ketvirtadaliu ar trečdaliu. Taupymas yra pakankamai realus, kad kai kurie mūsų platintojai dabar pagal numatytuosius nustatymus siūlo dviejų patrankų bokštus, kai greta yra dvi skyriai.

Kas neturėtų jo pirkti: sklypai su viena įlanka šiandien ir neplanuojama antrojo – 7 kW galios vieno patrankos bokštas yra pigesnis; arba aikštelės, kuriose dvi įkrovimo vietos turi būti fiziškai atskirtos daugiau nei keliais metrais. Pirkite bokštą, kai dvi įlankos stovės viena šalia kitos ir tokios išliks.

Kodėl importuotojai persako antrąjį konteinerį

Tiesioginės gamyklos kainodaros iš Zhejiang Anfu New Energy Technology Co., Ltd. Yueqing – įkurta 2014 m., nacionalinė maža milžiniška įmonė.

Vienas SKU, apimantis du skyrius, o tai supaprastina importuotojo atsargas ir montuotojo mokymus.

Sertifikavimo bylos (CE plius CCC, TUV, UL ir CB), paruoštos perduoti vietinėms institucijoms ir komunalinėms įmonėms.

Iki 2024 m. daugiau nei 1 000 000 vienetų pristatyta daugiau nei 40 šalių, pakartotiniai užsakymai iš platintojų Malaizijoje, Turkijoje ir Persijos įlankoje.

OEM ir ODM parinktys – tinkinta spalva, logotipas ir mokėjimo prekės ženklas, MOQ aptariamas kiekvienam projektui.

1,4 metro bokšto pristatymas be žalos

Dėžė yra vertikali, o ekrano paviršius ir abu dėklai yra pritvirtinti. Inkariniai varžtai, gręžimo šablonas ir tvirtinimo detalės yra vienoje dėžėje, todėl montuotojas viską turi jau pirmą dieną.

1400 mm dėžės ilgis yra pagrindinis konteinerio planavimo rodiklis – dėžės guli plokščios ir sukraunamos, o 20 pėdų konteineryje, atsižvelgiant į dėžės matmenis, yra maždaug 60–80 bokštų. Mūsų siuntų tarnyba patvirtina tikslų skaičių prieš užsakant.

We quote FOB Ningbo or Shanghai by default; EXW and CIF are available. Dokumentai apima sąskaitą faktūrą, pakuočių sąrašą, važtaraštį ir CE sertifikato kopiją - paruošiama per 15-20 darbo dienų.

Paslaugos sąlygos Pirkėjai turėtų žinoti

2 metų garantija, taikoma abiem ginklams, ekranui ir mokėjimo moduliui.

Atsarginiai pistoletų mazgai ir ekranai, skirti greitai išsiųsti – du dažniausiai dėvimi elementai.

Nuotolinė diagnostika per 4G arba eternetą su programinės aparatinės įrangos naujiniais, pristatomais per užpakalinę programą.

Patarimas aikštelės darbuotojams: kas savaitę nuvalykite ekraną sausa šluoste ir patikrinkite, ar abiejuose dėkluose nėra įlenktų laidų.

Naudotojo vadovas, montavimo brėžinys ir OCPP sąrankos vadovas pateikiami su kiekvienu įrenginiu.

Montavimo klaidos, kurios sugriauna gerą bokštą

Negerai: užkasate maitinimo laidą be vamzdžio ir tikimės, kad jis išliks. Dešinėje: nutieskite kabelį vamzdžiu į kolonėlės pagrindą su aptarnavimo kilpa, kad ateityje jį būtų galima pakartotinai nutraukti.

Negerai: pilamas trinkelė akimis ir po to bokštas išlyginamas. Dešinėje: pilkite į pateiktą šabloną ir patikrinkite lygį, kol betonas sustings.

Neteisingai: leiskite abiem kabeliams nutiesti perėją tarp skyrių. Dešinėje: nukreipkite kiekvieną ginklą link savo įlankos, kad vairuotojai niekada neužkliūtų už kitos pusės kabelio.

Neteisinga: darant prielaidą, kad biuro „WiFi“ pasiekia abi įlankas. Dešinėje: prieš pildami patikrinkite signalą kolonėlės padėtyje arba įdėkite 4G SIM kortelę.

Negerai: praleidžiamas įžeminimo patikrinimas, nes bokštas atrodo tvirtas. Dešinėje: paleidimo metu patikrinkite įžeminimo tęstinumą iki trinkelės įžeminimo strypo.

Operatoriaus istorijos iš dviejų įlankų svetainių

2024 m. pabaigoje Atėnuose vienas nekilnojamojo turto valdytojas įrengė aštuonis bokštus dviejuose daugiabučiuose, o gyventojai dalijosi keturiais dviejų patrankų blokais aštuonioms įlankoms. Jos pastaba po šešių mėnesių: reikėjo iš naujo priveržti vieną ginklo dėklą, o gyventojai ginčijosi dėl nieko kito – kas buto lentai vertinama kaip rami sėkmė.

Olandų automobilių stovėjimo aikštelės operatorius valdo bokštą P+R aikštelėje už Utrechto – dvi įlankos, viena kolona, ​​atsiskaitymas kortele. Jo komentaras: antroji įlanka iš esmės buvo nemokama infrastruktūra, mokėjome tik už papildomą ginklą. Nedidelis nusiskundimas yra ekrano padėtis: gerai stovi, nepatogu, jei norite žiūrėti iš automobilio.

Turkijos platintojas, perkantis 14 kW galios bokštus viešbučių tinklams, teigė, kad bokštas sutrumpino jo įrengimo laiką nuo dviejų iki vienos dienos. Jo nuoskauda: pateiktas šablonas yra lygus, o dvi jo svetaines pirmiausia reikėjo šiek tiek pakoreguoti.

Klausimai apie dvigubo pistoleto įkrovimą

Kl .: Jei vienu metu kraunasi du automobiliai, kokį greitį pasiekia kiekvienas?

A: Kiekvienas pistoletas vienu metu tiekia iki 7kW, bendras 14kW – nė vienas pistoletas nebado kito.

Klausimas: Ar vienas pistoletas gali tiekti visą 14 kW?

A: Ne. Kiekvieno ginklo lubos yra 7 kW, taigi vienas automobilis vis tiek įkrauna iki 7 kW; Pasirinkite 22kW arba 44kW bokštą, jei vienai transporto priemonei reikia daugiau.

K: Kiek automobilių stovėjimo aikštelių aptarnauja vienas bokštas?

A: Du, vienas kiekvienam ginklui, idealiu atveju vienas šalia kito – kiekvieno ginklo kabelis pasiekia savo įlanką.

K: Ar bokštui reikia dviejų atskirų maitinimo grandinių?

A: Niekas – nė vienas 220VAC +/-20% tiekimas tiekia abu pistoletus per vidinį valdymo bloką.

Klausimas: Ar 14 kW užtenka šiuolaikiniam EV per naktį?

A: Taip. 7 kW vienam automobiliui padidina maždaug 45 km atstumą per valandą, taigi, per naktį sunaudojama visa daugumos keleivinių elektromobilių baterija.

Kl.: Kiek kainuoja vienas skyrius, palyginti su dviem atskirais įkrovikliais?

Ats.: Įprastose vietose įrengimo kaina už įlanką nusileidžia 25–35% mažesnėmis, daugiausia dėl pamatų, tinklo modulio ir montavimo vizito.

Kl.: Ar galiu valdyti du ginklus atskirai užpakalinėje programoje?

A: Taip – ​​kiekvienas pistoletas yra atskira OCPP jungtis viename įrenginyje, todėl galite nustatyti kainą, tvarkaraštį ir ataskaitas už kiekvieną skyrių.

K: Koks yra pristatymo laikas?

A: 15-20 darbo dienų, su visu dokumentų paketu ir CE sertifikatu, išsiųstu iš Ningbo arba Šanchajaus.
