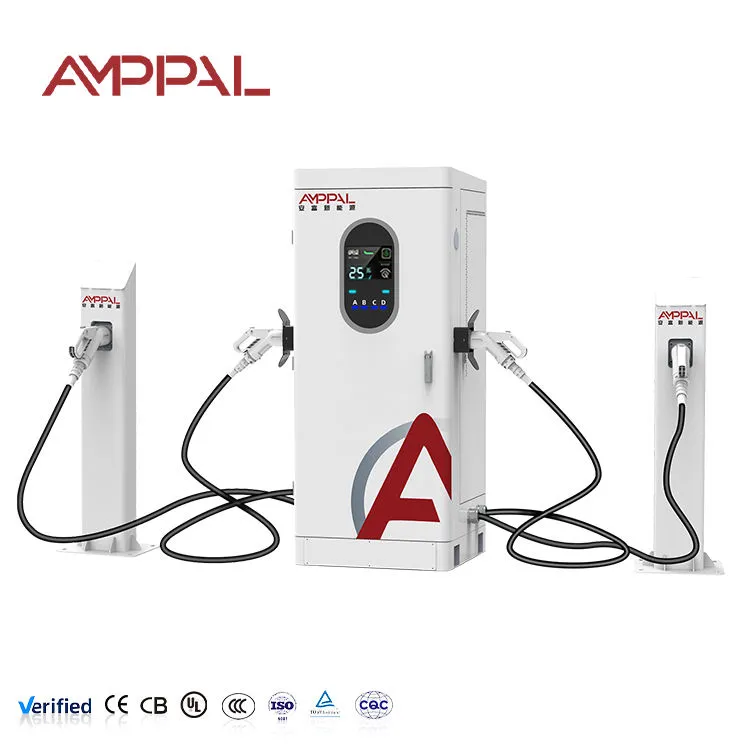

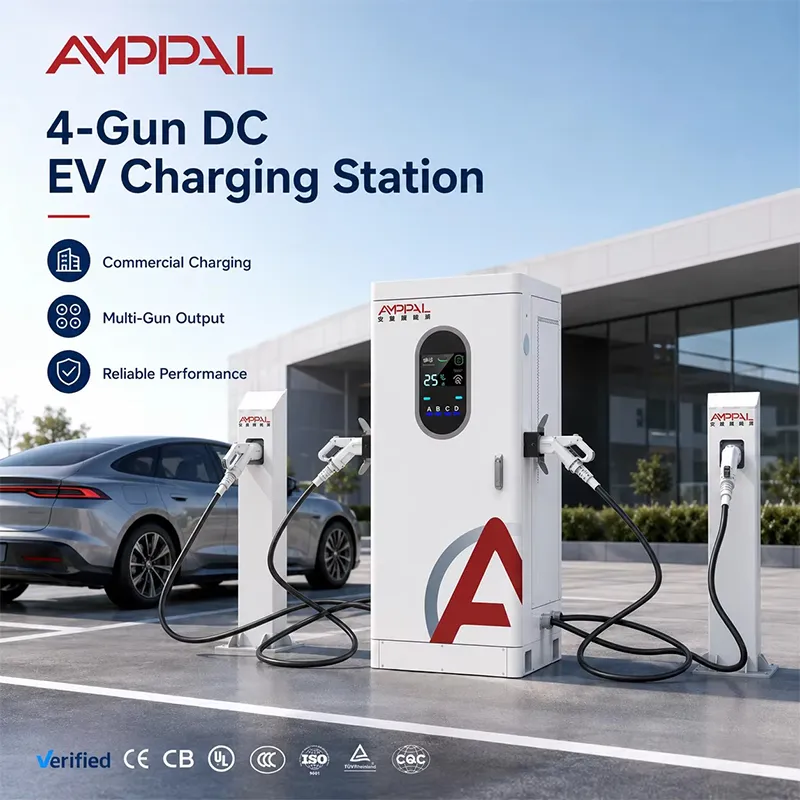

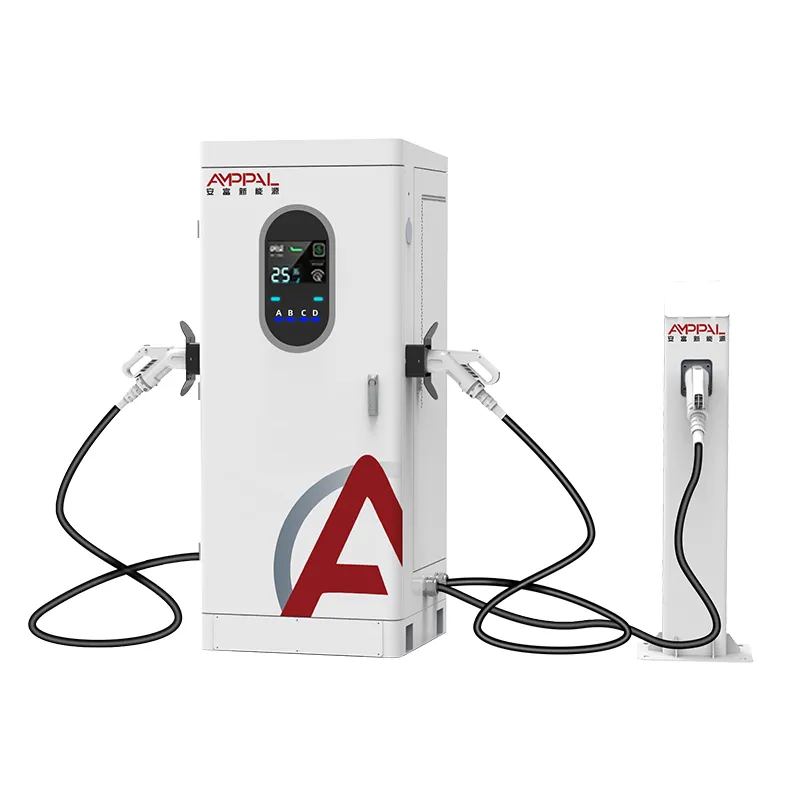

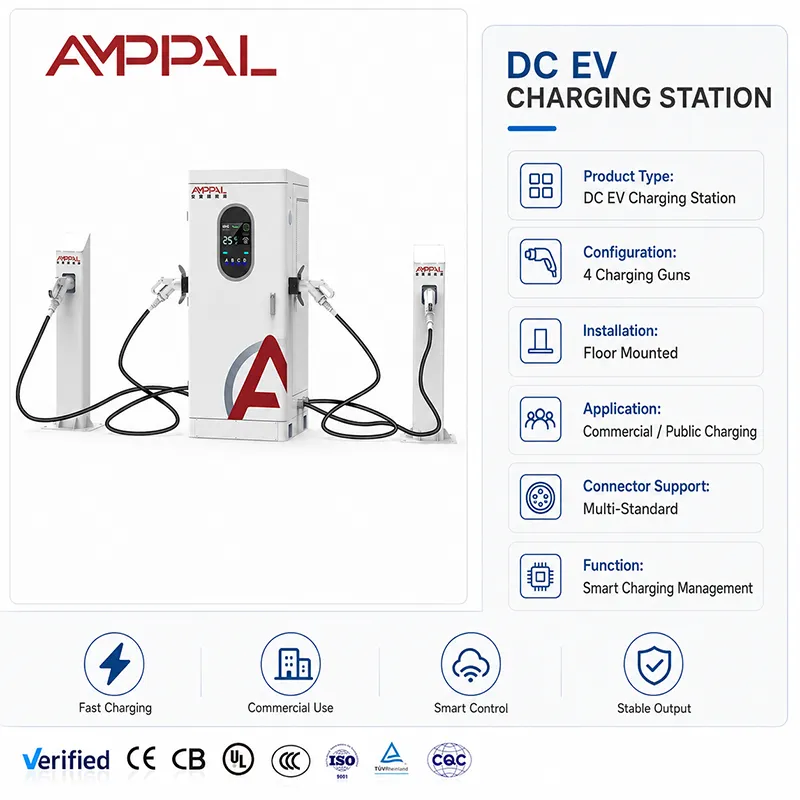

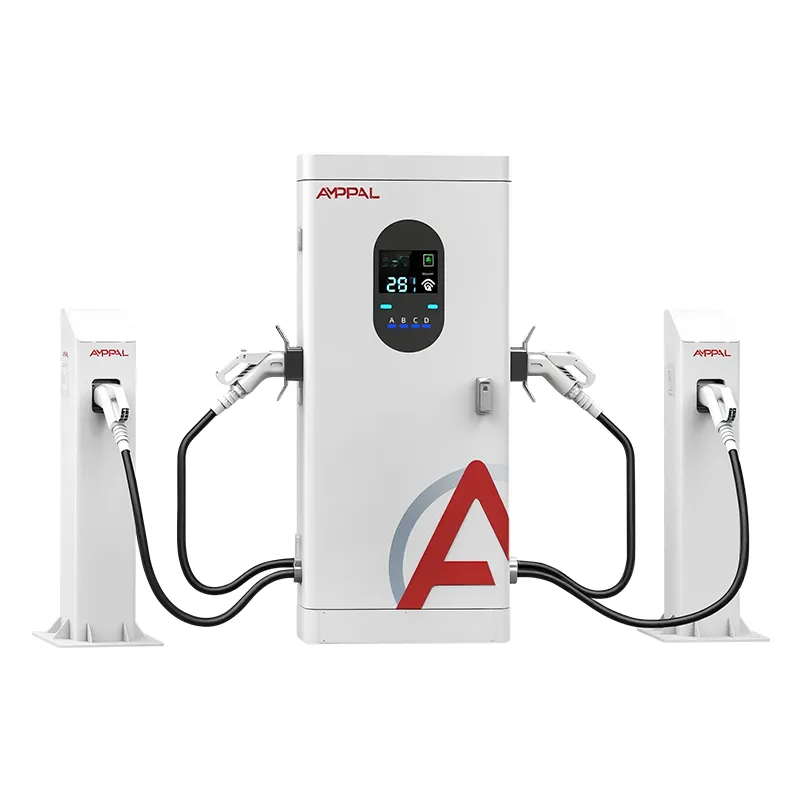

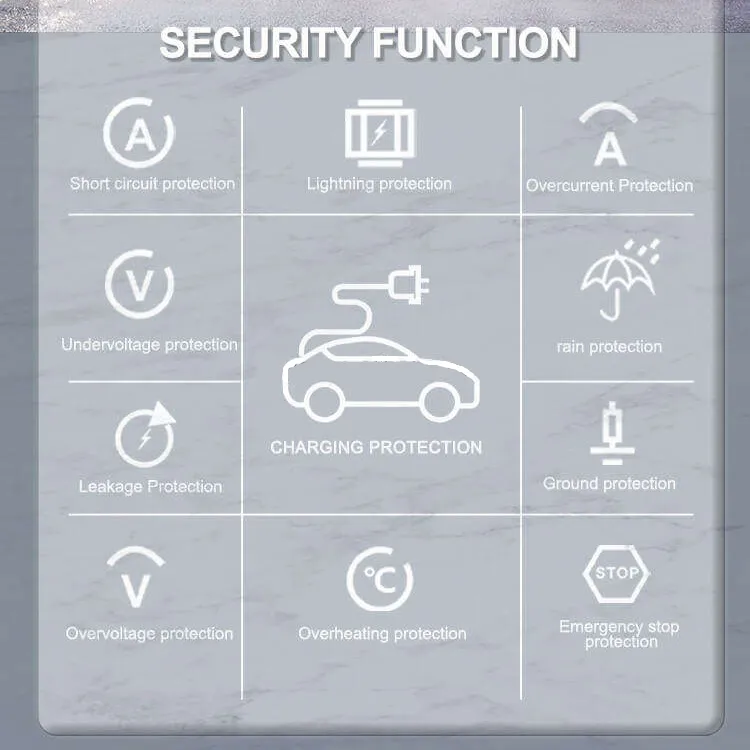

360 kW galios kelių pistoletų itin greito elektromobilio įkrovimo stotis, skirta greitkelių įkrovimo mazgams

Ko 360 kW galios spinta prašo aplinkui esančios vietos

Prieš ištraukiant pirmąjį laidą, 360 kW galios spinta priverčia svetainės savininką atsakyti į klausimą, kurio dauguma montuotojų vengia: iš kur tiekiama energija esant pilnai apkrovai? AF-DC-360-Y-D-Z-4-H yra keturių pistoletų integruotas nuolatinės srovės įkroviklis, kuris sunaudoja iki 360 kW iš vieno AC380V maitinimo ir paskirsto ją A/B/C/D pozicijomis. Ant popieriaus tai yra įkroviklis; praktiškai tai nedidelė pastotė su jutikliniu ekranu. Kabinetas su džiaugsmu pareikalaus viso savo indėlio – kyla klausimas, ar jūsų transformatorius, tiektuvas ir tarifų struktūra gali atlaikyti be dramų.

Štai kodėl šis puslapis yra skirtas projektų inžinieriams ir svetainių savininkams, o ne tik pirkimams: įvesties pajėgumui, paklausos mokesčiams, šiluminei elgsenai esant keturių pistoletų galiai ir LED šviesos juostos vaidmeniui didelėje dalyje. Tinkamai nustatykite šias keturias ir spintelė bus nuobodžiai patikima. Supraskite juos neteisingai ir kiekviena mėnesinė sąskaita yra staigmena.

Svarbūs dizaino sprendimai keturių ginklų pilnos apkrovos metu

Visas 360kW pasiekiamas, bet retai: prie 250A lubų vienas 800V automobilis užima iki 200kW; visas baseinas atsiranda, kai kartu kraunasi kelios 800 V transporto priemonės – dizainas skirtas vidutiniam, o ne rinkodaros numeriui.

OCPP 1.6 / 2.0 apkrovos valdymo ribos išleidžiamos iš galinės dalies, todėl spinta gali veikti naudojant mažesnę nei 360 kW galią.

Patogus saugojimui: korpusas puikiai veikia su akumuliatoriaus buferiais – įkraukite buferį ne piko metu, leiskite jam pernešti rytinį skubėjimą, sumažinkite poreikio mokesčius.

Nuvertinimas skelbiamas, o ne aptiktas: šiluminė kreivė rodo, kokia galia yra tvari esant 50C aplinkos temperatūrai, kai visi keturi pistoletai įkaitę.

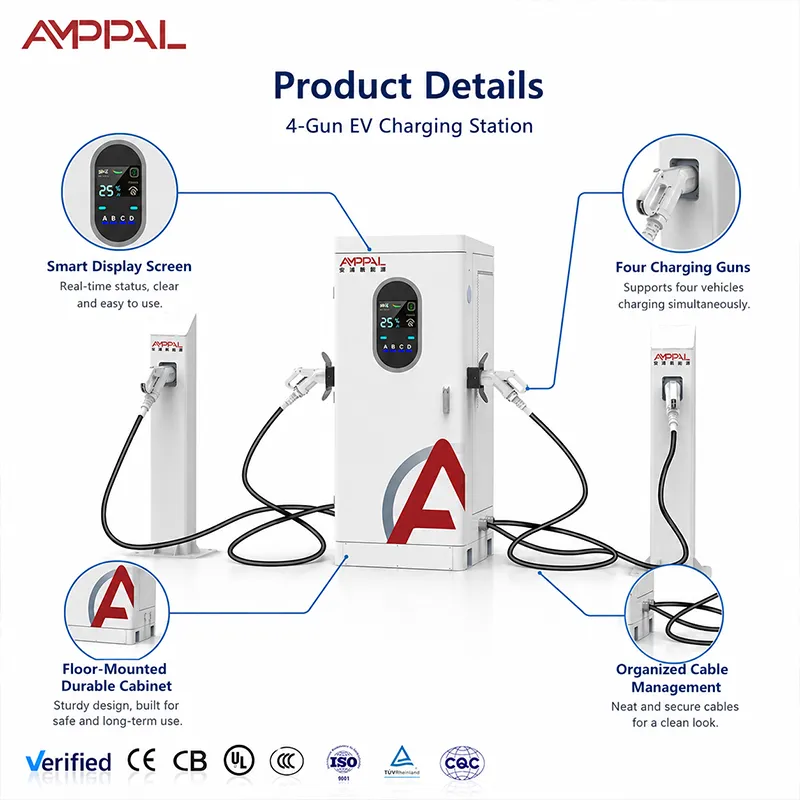

LED šviesos juosta naktį padvigubina ženklų skaičių: spalvų būsenos (tuščioji eiga / įkrovimas / gedimas) nuskaitomos iš 30 metrų, todėl vairuotojai nustoja sukti ratą.

Vieno ginklo matavimas ir visa OCPP telemetrija maitina energijos valdymo sistemą, kurioje gyvena centrų operatoriai.

Techninės specifikacijos

Kur priklauso 360 kW galios spinta (ir kur ji nepriklauso)

Greitkelių aptarnavimo aikštės su realiu transformatoriniu biudžetu ir 24 valandų eismu.

Miesto parko centrai, per naktį elektrifikuojantys dešimtis transporto priemonių su saulės energija arba saugykla vietoje.

Logistikos ir krovinių perdavimo punktai, kur sunkvežimiai ir furgonai atvyksta bangomis.

Oro uostų ir autobusų terminalų priekiniai kiemai, kuriuose yra daug laiko ir didelis pralaidumas.

Neskirta svetainėms, kurių galia mažesnė nei 250 kW – spinta sąžiningai nurodo, ko jai reikia, todėl tokia ir turėtų būti.

Šiluminė strategija ir sumažinimas naudojant visą našumą

Spintelė traukia 360 kW tik tada, kai svetainė leidžia ir transporto priemonės to reikalauja. Viduje priverstinis oras aušina galios modulius, o įleidimo anga yra ventiliuojamoje pusėje; valdiklis nuolat stebi modulio temperatūrą ir sumažina išvestį pagal paskelbtą sumažinimo kreivę, kol kas nors suveikia. Karštą rugpjūčio popietę, kai temperatūra yra 50 °C, našumas gali būti mažesnis už nominalią ribą – tyčinė prekyba, o ne nesėkmė.

Tinklo pusėje aritmetika yra nesudėtinga: 360 kW 380 V trifaziu maitinimo šaltiniu reiškia maždaug 550 A linijos srovę esant pilnai apkrovai, o tai lemia jūsų pertraukiklį, kabelio skerspjūvį ir transformatoriaus aukštį. Dauguma stebulių tiekia spintą iš 400–500 kVA transformatoriaus arba padalina svetainę į du tiekimus. OCPP apkrovos valdymas taip pat gali apriboti spintelę iki, tarkime, 300 kW per didžiausius komunalinių paslaugų langus, o akumuliatoriaus buferis padengia likusią dalį – spinta traktuoja dangtelį kaip naują bendrą ir padalija jį užimtiems ginklams.

LED juosta užsidirba išlikimo tokiame mastelyje. Tamsioje judrioje priešakyje jo spalva ir mirksintis raštas vairuotojui iš 30 metrų parodo, kuris ginklas laisvas, kuris kraunasi, kuris sugedęs. Mažiau važiuojančių ratų reiškia trumpesnes eiles, o kiekvieno ginklo OCPP duomenys leidžia patikrinti juostos poveikį pralaidumui po mėnesio.

Sertifikavimo takas centrinėje spintoje

Viso korpuso tipo bandymas: EMC, dielektrinis atsparumas, apsauginis įžeminimas – failas, kurį iš tikrųjų atidarys tinklo operatoriaus inžinierius.

96 valandų druskos purškimas ant gaubto ir ginklų; pakrantės centrai į tai žiūri rimtai.

50C terminis mirkymas su kartu paskelbtais sumažinimo duomenimis.

IP54 sandariklių ir riebokšlių patekimo patikra.

CE, TUV, UL, CB, CCC srovė, taip pat nuoseklūs sukurti bandymo įrašai vienam vienetui.

Gamyklos apžvalga: kur pastatyta 360 kW galios spinta

1. TRUMPF lazerinis pjovimas ir CNC lenkimas Yueqing mieste; miltelinis dažymas su partijos druskos purškimo mėginių ėmimu.

2. PCBA specialioje nuolatinės srovės linijoje, atskirai nuo kintamosios srovės mazgo.

3. Sukimo momentu valdoma šynų ir galios modulio integracija – esant 360 kW, atsilaisvinusi jungtis kelia gaisro pavojų, todėl kiekviena jungtis registruojama.

4. Keturių pistoletų laidai su kiekvienos padėties kontaktoriais ir dozavimu.

5. Programinės aparatinės įrangos „flash“ ir OCPP rankos paspaudimas naudojant bandomąją vidinę programą, įskaitant apkrovos valdymo scenarijus.

6. Pilnos apkrovos įdegimas rezistorių bloke su vieneto žurnalais.

7. Galutinis QC ir serializavimas.

8. Pakavimas – standartinis pristatymo laikas yra 15-20 darbo dienų, o 1 milijono ir daugiau vienetų metinės talpos linija palaiko didelius užsakymus pagal grafiką.

Stebulės spintelės pasirinkimas: maitinimas, tinklas ir viskas tarp jų

Pradėkite nuo tinklelio, o ne nuo spintelės. Klauskite, ką jūsų ryšys gali teikti nuolat, o ne ką jis gali išgyventi minutę. Jei atsakymas yra mažesnis nei 300 kW, 360 kW spinta turėtų veikti su OCPP dangteliu arba saugojimu, arba turėtumėte sumažinti iki 240 kW ir vėliau išleisti sutaupytus pinigus antram įrenginiui.

Kur šis kabinetas yra neteisingas atsakymas: svetainei, kuri mato vieną transporto priemonę vienu metu, nereikia keturių ginklų; svetainė be transformatoriaus atnaujinimo kelio negali jos sąžiningai priglobti; o svetainei, kurios tarifas baudžia už didelę paklausą vienu metu, saugojimo ir ribojimo planas turi būti pasirašytas prieš perkant, o ne po pirmosios sąskaitos.

Pastabos dėl viešųjų pirkimų dideliems centrų projektams

Centro projektai veikia arba miršta pagal dokumentaciją: CE, TUV, UL, CB, CCC sertifikatai ir serijiniai bandymų įrašai pristatomi kartu su užsakymu, o mūsų eksporto skyrius paruošia visą dokumentų rinkinį daugiau nei 40 šalių.

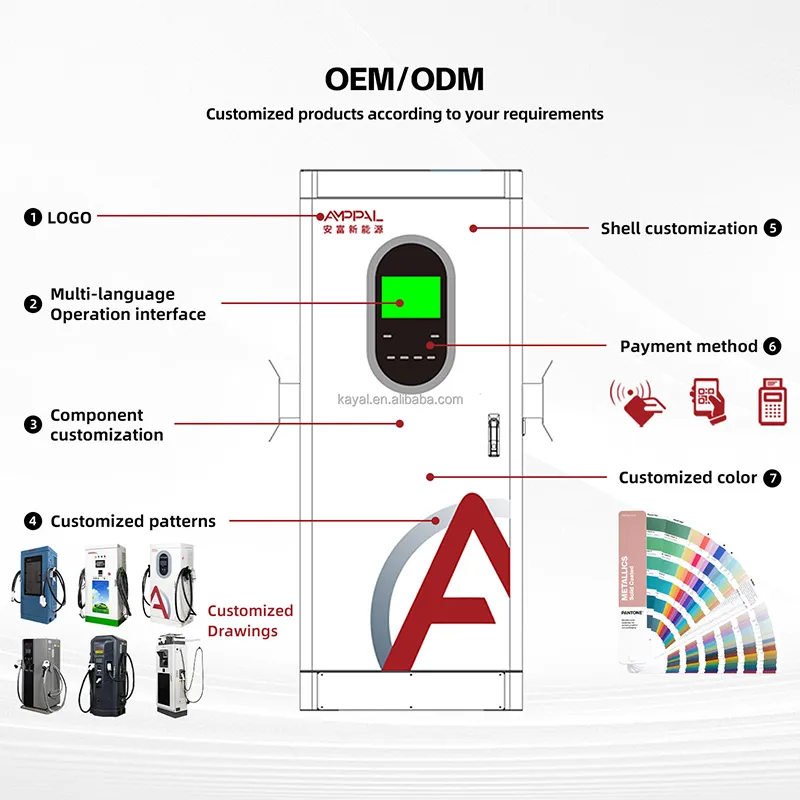

OĮG/ODM šakotuvo mastu: įmonės apipavidalinimas, užpakalinės sistemos pavadinimai, jungties konfigūracija pagal padėtį (CCS1/CCS2/GB/T/CHAdeMO/NACS) užsakymo metu.

15-20 darbo dienų pristatymo laikas su gamybos laiko tarpsniais kelių vienetų užsakymams; MOQ sąlygos vienam modeliui citatoje.

Gamykla yra operatorė: 200 ir daugiau stočių, kurias valdo mūsų pačių komanda, ir 500 skysčiu aušinamų įrenginių tiekiama Saudo Arabijos NEOM žaliojo vandenilio projektui – centrų masto nuorodos, o ne tik laboratorijos duomenys.

260 žmonių „mažas milžinas“ specialistas, įkurtas 2014 m. Yueqing mieste, eksportuojantis į daugiau nei 40 šalių – viena gamykla, vienas atsakingas savininkas.

Krovinių planavimas centriniam išleidimui

Kiekviena spinta siunčiama vertikaliai medinėje dėžėje, esančioje netoli 2,0 x 0,95 x 1,0 m su putplasčio pistoleto skyriais; bruto svoris ir dėžės matmenys yra pakuotės sąraše prieš išsiunčiant. Kelių spintelių stebulės turi vieną gamybos vietą ir vieną siuntimo langą.

Konteinerių krovimas patvirtinamas pagal užsakymą – šešios dėžės iš eilės 40 pėdų būstinėje pagal mūsų standartinį planą, kiekvieną kartą iš naujo tikrinamos pagal faktinius matmenis. Atsarginiai moduliai ir pistoletų rinkiniai keliauja toje pačioje talpykloje, kad paleidžiamos dalys būtų kartu.

Prekybos sąlygos FOB, CIF, CFR arba DDP iš Yueqing su visais eksporto dokumentais. Stebulės projektams taip pat pateikiame montavimo dokumentaciją: laidų schemą, pamatų brėžinį ir apkrovos valdymo konfigūracijos vadovą.

Hub operatorių palaikymo struktūra

Dveji metai vienam kabinetui. Stebulės mastu rekomenduojame laikyti vieną atsarginį modulį ir vieną pistoleto mazgą vietoje, o ne laukti krovinio.

48 valandų atsarginių dalių išsiuntimas iš Džedziango, kai vietoje esančios atsarginės dalys bus naudojamos.

Nuotolinė OCPP diagnostika ir programinės įrangos palaikymas; apkrovos valdymo scenarijai, suderinti su mūsų inžinieriais.

Ketvirtinės priežiūros langas: filtro valymas, šynų pakartotinis sukimo momentas, patikrinti visi keturi pistoleto kontaktai.

Eksploatacijos pradžios priežiūra vaizdo skambučiu, taip pat operacijų perdavimo dokumentas jūsų pamainos darbuotojams.

360 kW galios eksploatavimo vietos lygiu taisyklės

Negerai: leisti kabinetui be apribojimų įvesti tarifą su žiauriais paklausos mokesčiais. Dešinėje: OCPP apkrovos viršutinių ribų nustatymas per laiko langą – energija ateina vėliau, sąskaita susitraukia.

Neteisingai: įleidimo pusė blokuojama ženklais arba stulpeliais. Dešinėje: 40 cm laisvos vietos ir kas mėnesį tikrinti filtrą; oro srautas yra aušinimo sistema.

Neteisinga: tikimasi pilnos 360 kW galios esant 50 C aplinkos temperatūrai. Teisingai: perskaitykite sumažinimo kreivę vadove ir pasakykite svetainės komandai, ką iš tikrųjų duoda rugpjūčio mėn.

Neteisingai: pastatykite atsarginį modulį drėgnoje vietoje. Dešinėje: atsarginių dalių laikymas patalpose; drėgnas modulis, įdiegtas po kelių mėnesių, anksti sugenda ir kaltina įkroviklį.

Neteisinga: LED juostos spalvų naudojimas kaip dekoracija. Teisingai: standartizuokite spalvų reikšmes svetainės iškabose, kad naktiniai vairuotojai jas perskaitytų akimirksniu.

Operatoriaus pastabos iš didelio našumo koncentratorių

Greitkelių paslaugų aikštės operatorius Saudo Arabijoje sujungia spintelę su akumuliatoriaus buferiu ir saulės energija ant stogo. Piko sezono metu buferis atlieka rytinį skubėjimą, o tinklelio tiekimas lieka po jo dangteliu; jis įskaito OCPP apkrovos valdymą už tai, kad paklausos sąskaita būtų vienoda. Jo skundas: esant 50C temperatūrai, spintelė nusilpsta anksčiau, nei jis tikėjosi – vadovo kreivė buvo teisinga, bet jis norėjo, kad pardavimai būtų su tuo pirmaujantys.

Vokietijoje esantis logistikos centras sunkvežimius ir furgonus veža per dvi spintas. LED juosta pastebimai sumažina nakties sukimąsi – vairuotojai siekia žalios juostos, o ne skaitymo ekranų. Nedidelė problema: pirmosios konteinerio dėžės neturėjo kėlimo angų, todėl jo įgula pritvirtino diržus; pridėjome akis prie vėlesnių siuntų.

Miesto depas Turkijoje sujungė kabinetą su savo energijos valdymo sistema; Vieno ginklo OCPP duomenys dabar pateikia mėnesines laivyno išlaidų ataskaitas. Nedidelė problema: programinės aparatinės įrangos naujinimams reikia priežiūros lango, kurį turi suplanuoti 24 valandas dirbantis sandėlis – nuotolinio atnaujinimo planavimas yra mūsų veiksmų plane.

Hub & Grid DUK

Kl .: Kokio transformatoriaus reikia 360 kW spintai?

A: Planuokite, kad visos apkrovos linijos srovė būtų maždaug 550 A, naudojant 380 V maitinimo šaltinį; daugumoje svetainių naudojamas 400–500 kVA transformatorius arba padalintas į du tiekimus. Prieš užsakydami patvirtinkite vietinę įtampą ir kodą.

Kl .: Ar spintelė gali veikti naudojant mažesnę jungtį?

A: Taip – ​​OCPP apkrovos valdymo viršutinės ribos išleidžiamos iš užpakalinės dalies, todėl spinta gali veikti, tarkime, 250 kW galia, sumažindama droselį piko metu. Nusiperkate visą spintelę ir vėliau užauginate tinklelį.

K: Kaip saugykla susieta su šia spintele?

A: Įkraukite akumuliatorių ne piko metu, iškraukite jį ryte ir leiskite spintelės dangteliui išlaikyti tinklelį žemiau poreikio įkrovimo slenksčio. Mūsų inžinieriai kartu su jūsų integratoriumi peržiūrės valdymo schemą.

Kl.: Ar keturių pistoletų visa galia neperkaista korpusą?

A: Valdiklis apkarpo pagal paskelbtą sumažinimo kreivę prieš bet kokį važiavimą. Esant 50 °C aplinkos temperatūrai, visos 360 kW galios gali nepakakti ilgoms sesijoms; vadovo kreivė nurodo, ko tikėtis.

Kl.: koks yra tikrasis vieno automobilio maksimalus skaičius?

A: Riboja 250 A lubos: apie 200 kW prie 800 V, apie 100 kW prie 400 V. Visa 360 kW rodoma tik tada, kai baseine dalijasi kelios 800 V transporto priemonės.

K: Kokias jungtis galiu konfigūruoti?

A: CCS1, CCS2, GB/T, CHAdeMO ir NACS, priskirti kiekvienai pozicijai užsakymo metu. Mišrios konfigūracijos mišriems laivynams yra standartinės.

Kl.: Kokias atsargines dalis stebulė turėtų laikyti vietoje?

A: Mūsų patarimas yra vienas maitinimo modulis ir vienas pistoleto mazgas vienoje spintelėje; abu yra keičiami karštuoju būdu ir jiems taikoma dvejų metų garantija, o išsiuntimas per 48 valandas, kai baigiasi atsargos vietoje.

Kl.: 3–5 kabinetų pristatymo laikas ir dokumentai?

A: 15-20 darbo dienų nuo indėlio; dėžės pristatomos viename lange su visais eksporto dokumentais, serijiniais bandymų įrašais ir diegimo dokumentacija.
