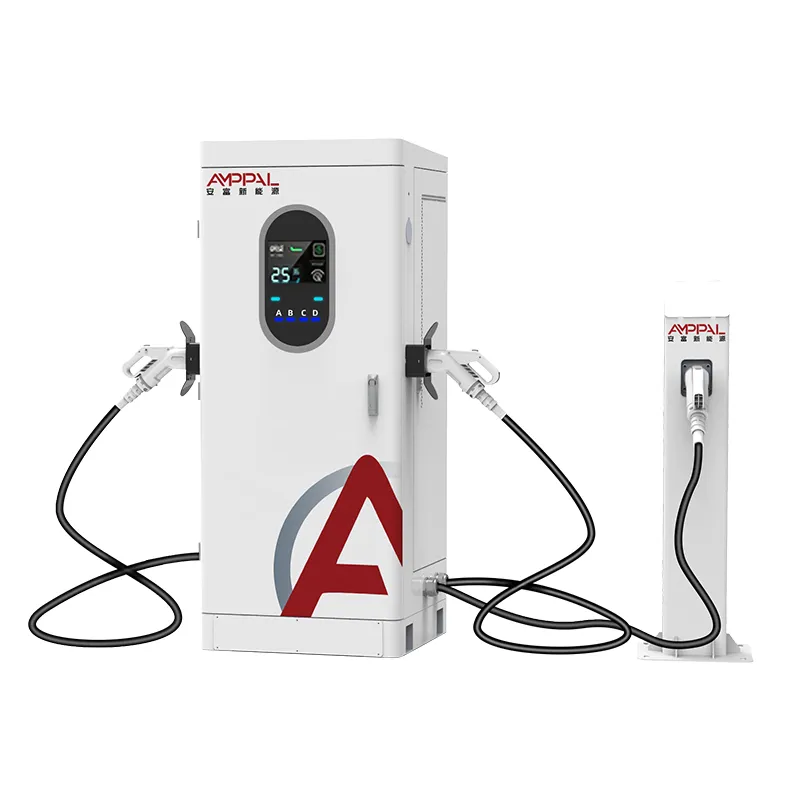

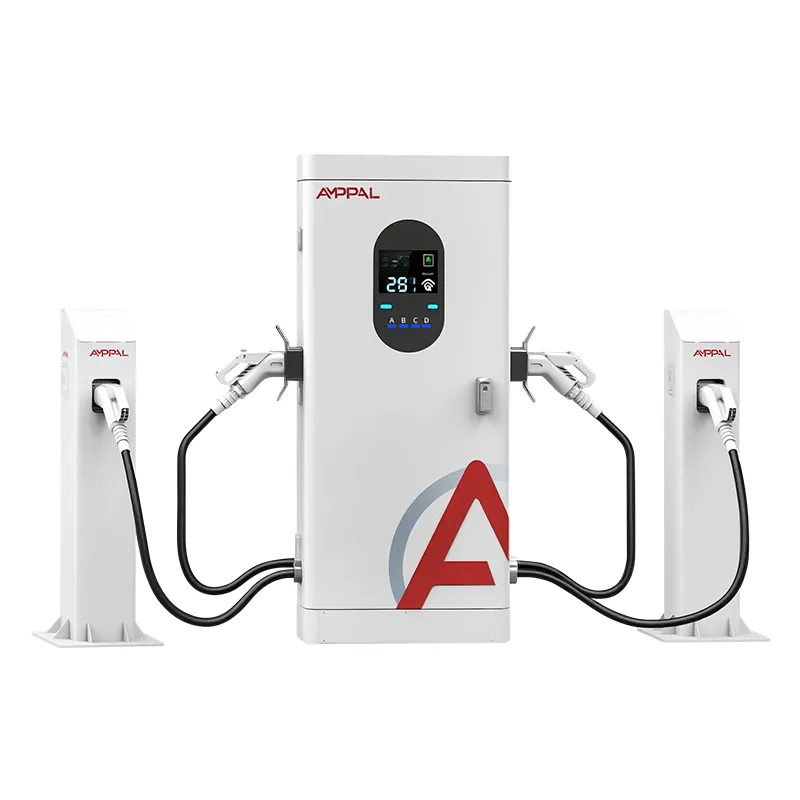

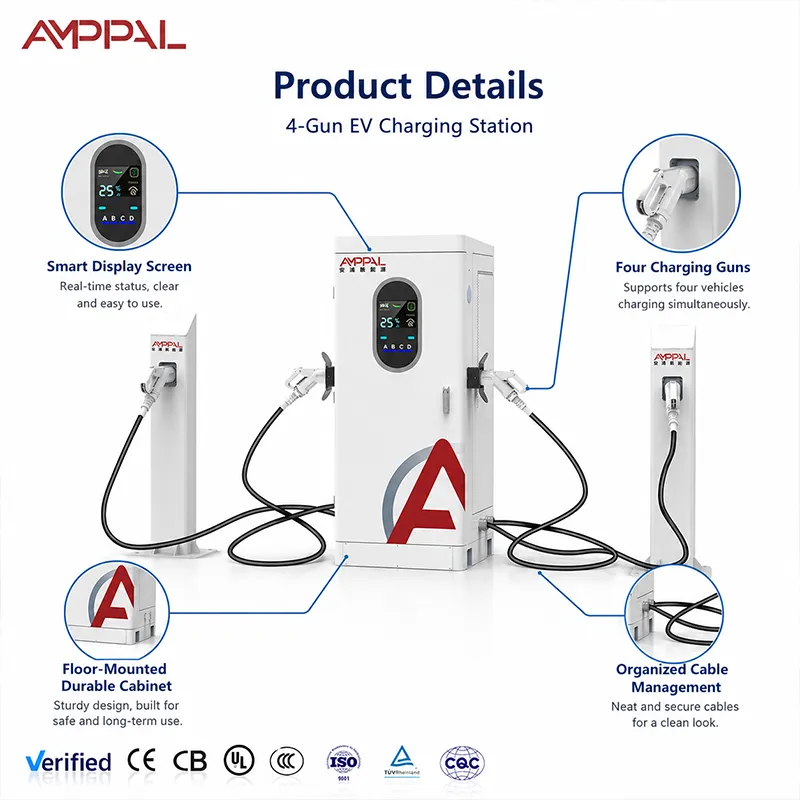

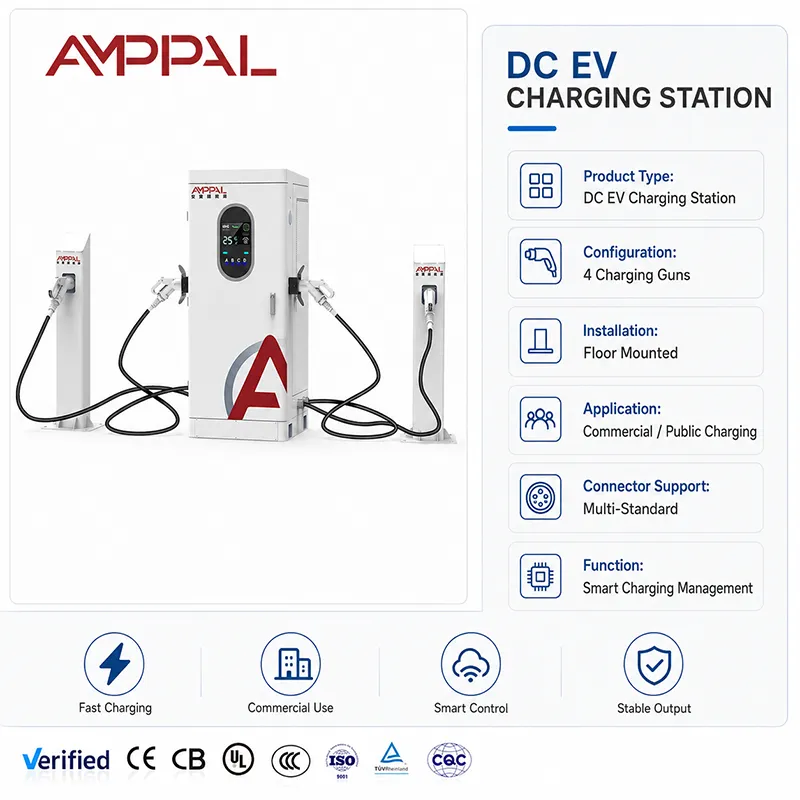

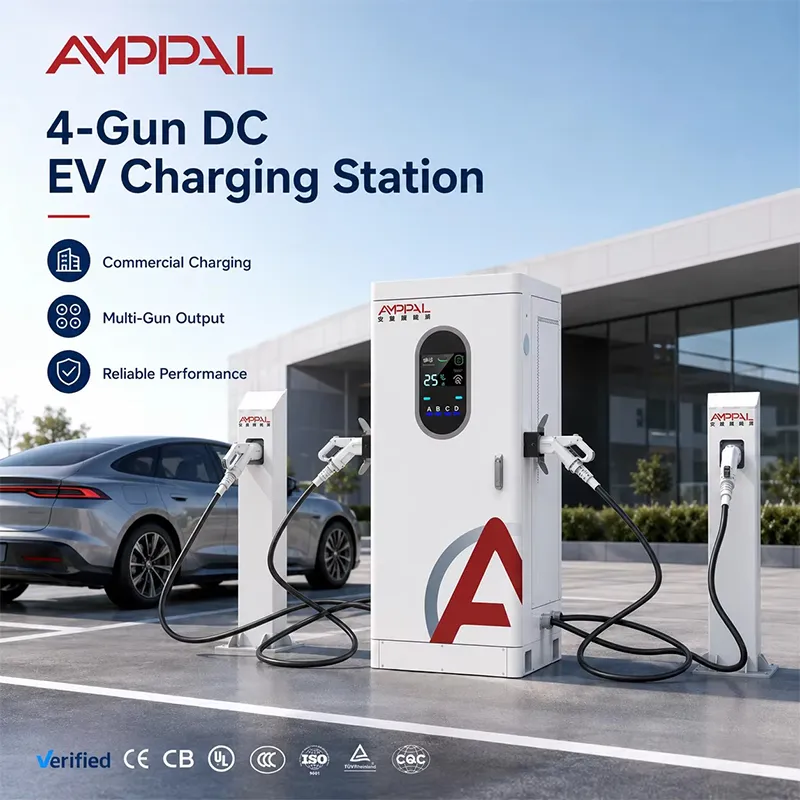

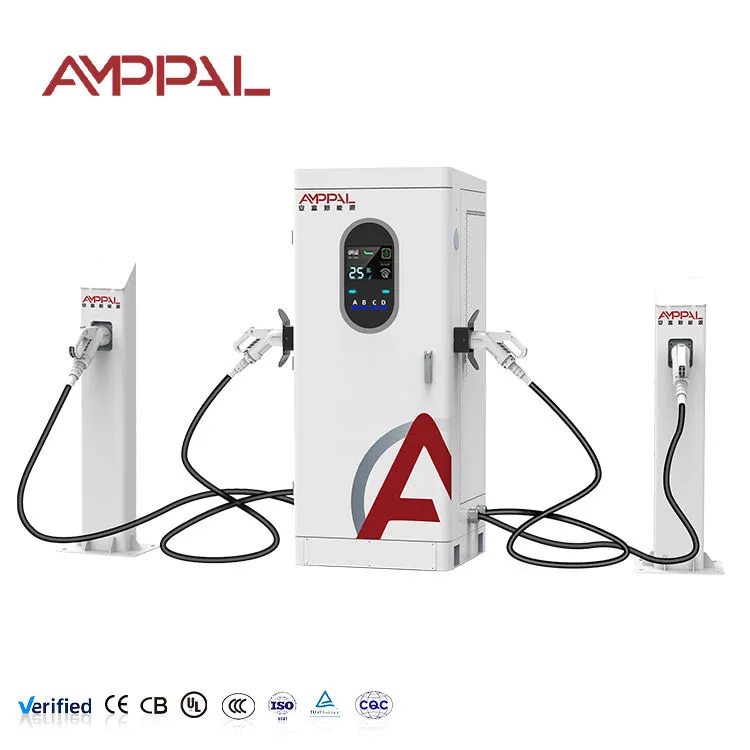

160 kW kelių jungčių nuolatinės srovės greitojo elektromobilių įkrovimo stotis, skirta komerciniams autoparkams

Koks 160 kW paskirstymas per keturis ginklus jums perka

Dauguma stočių statytojų pradeda nuo neteisingo klausimo: "kokio dydžio yra įkroviklis?" vietoj "kiek transporto priemonių per dieną jis turi aptarnauti?" Šiame puslapyje atliekama aritmetika, kurią bankininkas atliktų prieš pasirašydamas. AF-DC-160-Y-D-Z-4-H yra keturių pistoletų integruota nuolatinės srovės spinta – 160 kW galia, A/B/C/D pozicijos, vienas 380 V įvestis – ir visas jo ekonominis argumentas yra tas, kad pistoletų skaičius, o ne didžiausia galia, nustato jūsų pajamų lubas. Vienas 160 kW pistoletas vienu metu tarnauja vienam automobiliui.

Pagalvokite apie tai kaip pajėgumų draudimą. Automobiliai, atvažiuojantys į tikrą stotį, yra loterija: taksi, kuris nori 40 minučių, priemiestis, kuris nori 20, sunkvežimis, kuris nori 90. Vieno ginklo agregatas tą loteriją išskirsto – kiekvienas automobilis laukia savo eilės.

Ekonomikos argumentai už keturis ginklus vietoj vieno

Ta pati galia, iki keturių seansų vienu metu: ši spinta ir vieno pistoleto 160 kW galios tiekia tą patį tiekimą; kabinetas tiesiog sustabdo vieną automobilį, kad neužstotų visos eilės.

Ginklų panaudojimas didėja, nes kartelė užimti ginklą yra žemesnė: bet koks automobilis gali užimti bet kokią padėtį, o tik 800 V greitoji juosta visiškai atmeta senesnius 400 V automobilius.

Vidutinis laukimo laikas sumažėja neperkant daugiau tinklo: eilių teorija praktiškai – keturios trumpos paslaugos pranoksta vieną ilgą paslaugą už tą pačią energiją.

Pajamų iš vieno ginklo tikslus pasiekti lengviau: 160 kW, padalijus iš keturių pistoletų, yra 40 kW vidutiniškai vienoje pozicijoje, o pastovių seansų diena atsiperka geriau nei tas pats kWh per vieną ginklą.

Mažesnės įrengimo išlaidos vienai aptarnaujamai transporto priemonei: viena spinta, vienas tiektuvas, vienas pamatas, viena OCPP registracija – palyginti su dviem vieno ginklo blokais.

250A lubos yra pakankamai dosnios: esant 400V, vienišas pistoletas gali ištraukti 100kW; prie 800V vienišas automobilis užima iki 160kW. Baseinas retai yra mišraus eismo kliūtis.

Techninės specifikacijos

Svetainių tipai, kur ginklų skaičius lenkia vieneto galią

Darbo vieta ir automobilių stovėjimo aikštelė, kur automobiliai sėdi 30-90 minučių – buvimo laikas yra pakankamai ilgas, todėl 40 kW vidurkis nėra kompromisas.

Savivaldybės pakraščio ar prekybos centrų aikštelės, kurių atvykimas nenuspėjamas.

Sklypai su kietu tinklelio dangteliu: 160 kW dažnai yra didžiausias energijos suvartojimas, kurį toleruoja nedidelė pašalpa be transformatoriaus atnaujinimo.

Franšizės degalinės prideda savo pirmąsias elektromobilių salas prie esamos elektros galios.

Flotilės, kurių transporto priemonės yra 400 V klasės; dėl keturių ginklų išdėstymo kiekviena transporto priemonė įkraunama be aukštos įtampos juostos.

Kaip 160 kW galios baseinas aptarnauja keturias transporto priemones iš eilės

Spintelė išlaiko bendrą baseino galią 160 kW ir išduoda ją pagal jūsų nustatytą taisyklę – pirmenybė teikiama pirmumo tvarka, netgi padalinta arba prioritetinė. Esant tolygiam padalijimui, keturi užimti ginklai dirba beveik 40 kW; 50 kWh automobilis, prisijungęs prie 40 % įkrovimo būsenos, išvažiuoja maždaug per 60–75 minutes.

Pinigų detalė yra panaudojimas. Vieno ginklo 160 kW įkroviklis nedirba nieko nedirbdamas; šis kabinetas ką nors uždirba, kai kuri nors iš keturių pareigybių yra užimta. Atlikite aritmetiką pagal savo tarifą: 40 seansų per dieną, vidutiniškai 20 kWh kiekvienas yra 800 kWh per kabinetą.

Seanso duomenys grąžinami kiekvienam ginklui viršijant OCPP 1.6/2.0, todėl kiekvieną savaitę stebite panaudojimą ir keičiate paskirstymo taisykles, kai vienos padėties našumas yra prastesnis. Ši grįžtamojo ryšio kilpa yra skirtumas tarp įkroviklio ir pajamų linijos.

Ką iš tikrųjų apima mūsų bandymų ataskaitos

Viso korpuso EMC ir dielektrinio tipo testai, o ne tik modulių pavyzdžiai – failas, kurį Europos konkurso pareigūnas iš tikrųjų nori perskaityti.

96 valandų druskos purškimas ant IP54 korpuso ir ginklo korpusų su nuotraukomis ataskaitos viduje.

50C šiluminio mirkymo bėgimas, rodantis, kur mažėja galia, todėl vietos planas rugpjūčio mėnesį niekada neatranda ribos.

IP54 sandariklių ir riebokšlių patekimo patikra, taip pat mechaninis smūgis ant korpuso.

CE, TUV, UL, CB ir CCC sertifikatai galioja ir yra prieinami pagal užsakymą, su serijiniu vieneto bandymo įrašu.

Kaip 1 milijonas vienetų per metus išlaiko 15–20 darbo dienų pristatymo laiką

1. Lakštinis metalas: TRUMPF lazerinis pjovimas ir CNC presavimo stabdžiai Yueqing; korpusas prasideda kaip plieno ritė, o ne kataloginė dalis.

2. Miltelinis dažymas su partijos druskos purškimo mėginių ėmimu.

3. PCBA specialioje nuolatinės srovės linijoje – AC ir DC surinkimo grindys yra atskiros, todėl įrankiai ir švara niekada nesimaišo.

4. Šynų ir galios modulių surinkimas su sukimo momentu valdomais įrankiais; kiekvienas sąnarys įrašomas.

5. Keturių pistoletų laidai: kiekvienos padėties kontaktoriai, dozavimas ir įtempių sumažinimas.

6. Programinės aparatinės įrangos ir OCPP rankos paspaudimo bandymas naudojant bandomąją platformą.

7. Pilnos apkrovos įdegimas ant apkrovos kranto, registruojamas kiekvienai spintai.

8. Galutinis kokybės patikrinimas, serializavimas ir perdavimas į pakavimą – štai kodėl standartinėje citatoje nurodyta 15–20 darbo dienų, ir kodėl mes dažniausiai ją pranokstame.

Dydžių nustatymo vadovas: kai 160 kW viršija 2 x 80 kW arba vieną 160 kW

Palyginkite tris savo svetainės parinktis. Vienas 160 kW galios pistoletas: pigiausia spinta, geriausia vieno automobilio naudojimo patirtis, prasčiausias elgesys eilėje. Du 80 kW vieno pistoleto blokai: dvi juostos, bet kiekviena beveik 80 kW, ir jūs mokate už du tiektuvus ir du pamatus. Vienas 160kW keturių ginklų: keturios juostos iš vieno tiektuvo; vienišas automobilis vis tiek gauna iki 160kW (250A lubos leidžia esant 800V).

Kai ne: jei visi jūsų vairuotojai yra sunkvežimiai, kuriems vienam seansui reikia 150 kW ir daugiau, keturios 40 kW vidutinės juostos yra netinkamos formos – pirkite tam skirtus didelius įrenginius. Jei seansai turi baigtis trumpiau nei 15 minučių, niekas 160 kW klasėje to nepataiso. Ir jei jūsų svetainė niekada nemato daugiau nei dviejų automobilių vienu metu, dviejų ginklų vienetas kainuoja pigiau.

Penki sutartiniai faktai, kurių pirkėjai klausia pirmiausia

Pristatymo laikas: 15-20 darbo dienų nuo depozito ir meno kūrinio patvirtinimo – parašyta citatoje, vėliau neatrasta.

MOQ: nurodyta kiekvienam modeliui citatoje; pavyzdiniai vienetai pristatomi pirmiausia, todėl kokybės tvirtinimas gali būti patikrintas prieš kiekį.

Garantija: dveji metai, modulio ir pistoleto lygis – sugedusios dalys, o ne dažai.

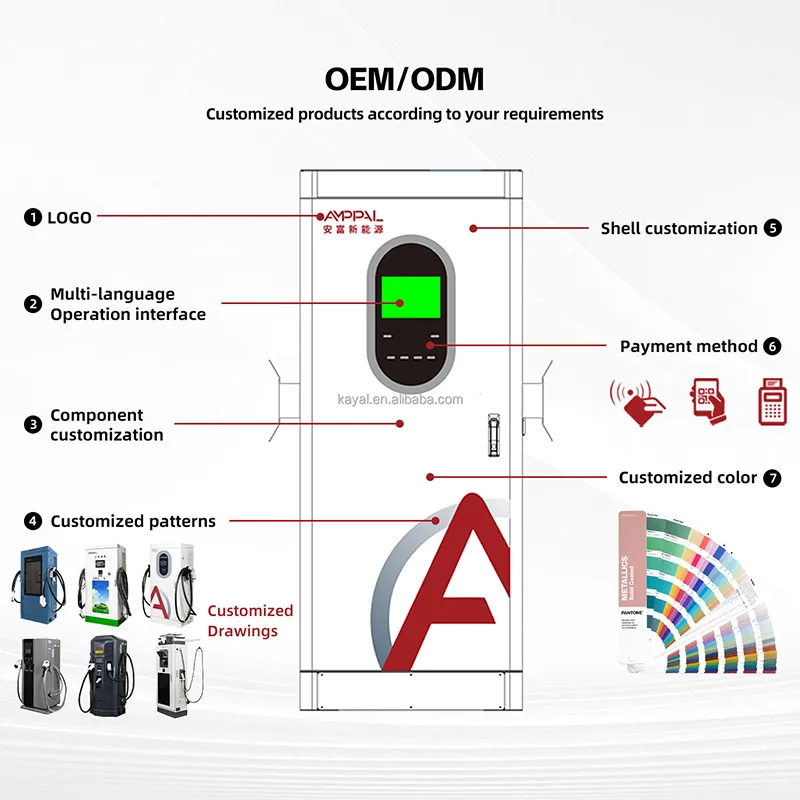

Pritaikymas: OĮG prekės ženklas, spalva, ginklų etiketės ir užsakymo metu suteikiami pavadinimai; gamykla padarė OEM / ODM pirkėjams 40 ir daugiau šalių.

Atskaitos skalė: iki 2024 m. pristatyta daugiau nei 1 milijonas vienetų, 200 ir daugiau stočių, kurias valdo mūsų pačių komanda, 500 skysčiu aušinamų įrenginių, skirtų Saudo Arabijos NEOM – gamykla žaidime dalyvauja.

1820x750x735 spintos pristatymas be dramų

Dėžės vokas yra apie 2,0 x 0,95 x 1,0 m, įskaitant putplasčiu išklotus ginklo skyrius; spinta keliauja vertikaliai, ginklai apsaugoti nuo judėjimo. Bendras svoris rodomas pakavimo sąraše, kurį išsiunčiame prieš sunkvežimiui išvykstant, kad jūsų ekspeditorius galėtų planuoti be staigmenų.

Jūrų gabenimas yra standartinis: FOB, CIF, CFR arba DDP iš Džedziango. 40 pėdų būstinė talpina šešias dėžes iš eilės pagal mūsų standartinį krovimo planą; galutinės pakrovimo diagramos patvirtinamos pagal užsakymą, nes mišiniai skiriasi.

Dokumentai – komercinė sąskaita faktūra, pakavimo sąrašas, važtaraštis, kilmės sertifikatas – gaunami iš mūsų eksporto stalo, kuris kasmet siunčiamas į daugiau nei 40 šalių. Pirmą kartą importuojantys asmenys iš anksto gauna dokumentų kontrolinį sąrašą; matėme, kokios muitinės ko prašo.

Dvejų metų terminas, 48 ​​valandų dalių išsiuntimas

Dvejų metų kadencija. Operatoriui, kuris valdo naudojimo skaičių, atitinkamas skaičius yra mūsų dalių išsiuntimas per 48 valandas, o ne pati garantijos trukmė.

48 valandų atsarginių dalių – pistoletų mazgų, modulių, valdiklių – išsiuntimas iš Yueqing gamyklos.

Nuotolinė OCPP diagnostika konfigūracijos ir programinės įrangos problemoms spręsti; dauguma bilietų uždaromi neapsilankius svetainėje.

Kasmetinis kontrolinis sąrašas: filtro valymas, šynų pakartotinis sukimo momentas, pistoleto kontaktų patikra – siunčiame su kiekvienu užsakymu.

Pirmosios sesijos metu skambutis su inžinieriumi.

Modulio lygio atsarginės dalys saugomos visą garantinį laikotarpį, todėl sugedęs modulis yra mainai, o ne remonto bilietas.

Operatoriaus įpročiai, prailginantys ginklo tarnavimo laiką

Negerai: leisti vairuotojams ištraukti jungtį už kabelio. Dešinėje: suimkite už rankenos ir pritvirtinkite nedidelį ženklą – ginklo kontaktai yra nusidėvėję, o dvejų metų garantija neapima piktnaudžiavimo.

Neteisingai: 7 m ilgio laidas apvyniotas aplink dėklą šaltu oru. Dešinėje: laisvos kilpos ir striukės spyruoklinis patikrinimas, ar nėra įtrūkimų.

Neteisingas: nustatymas netgi padalijamas, kai vienas ginklas yra negyvoje zonoje, kurios niekas nenaudoja. Dešinėje: kas mėnesį tikrinami kiekvieno ginklo OCPP duomenys ir mažai naudojamos padėties perjungimas į prioritetą arba perkeliama jos taisyklė.

Neteisingai: naudokite spintelę ant generatoriaus be tinkamo neutralaus įžeminimo jungties. Dešinėje: stabilus AC380V+-15% tiekimas; vadovo laidų schema apima sujungimo detales.

Neteisingai: nuvalykite jutiklinį ekraną tirpiklio purškikliais. Right: a dry microfibre cloth; solvents cloud the display over a season.

Pirkėjų atsiliepimai iš darbo vietų

Degalinės franšizės gavėjas Lenkijoje pastatė vieną spintą šalia dviejų esamų vieno patrankų blokų ir stebėjo, kaip keturių ginklų spinta pranoko abu savaitgalio piko metu – eilė nusidriekė per keturias eismo juostas, o ne už vienos. Jo nusiskundimas: pirmosios programinės aparatinės įrangos tolygiai padalintos numatytosios nuostatos sumažino jo prioritetinį taksi skyrių, kurį jis ištaisė pakeitęs taisyklę programoje.

Sandėlio operatorius Meksikoje per naktį paleidžia aštuonis pristatymo furgonus vienoje spintoje. Jis mums pasakė, kad 15–20 darbo dienų pristatymo laikas buvo svarbesnis už kainą – senasis įkroviklis mirė gruodį, o naujasis buvo išsiųstas prieš atostogų pertrauką. Ginčas: jo elektrikas norėjo, kad įvesties gnybtai būtų kairėje pusėje; mūsiškiai sėdi apačioje, todėl kanalų maršrutas užtruko papildomą valandą.

Savivaldybės pirkėjas Čilėje prieš užsakydamas tūrį mėnesį išbandė pavyzdinį įrenginį autobusų depe. 48 valandų atsarginis išsiuntimas buvo nurodytas jo pasiūlymo vertinime kaip priežastis, dėl kurios AMPPAL laimėjo. Nedidelė pastaba: jis norėjo, kad LED juosta turėtų pastovų „rezervuotą“ raštą; programinės įrangos pastaba pateko į mūsų atsilikimą.

Į klausimus, į kuriuos atsakome apie 160 kW

Kl.: Kiek automobilių per dieną gali tarnauti 160 kW keturių ginklų spinta?

A: Tai priklauso nuo buvimo laiko, bet realus planavimo skaičius yra 30–60 seansų per 14 valandų darbo dieną ir vidutiniškai 20–30 kWh per seansą. Mažesnė nei 30 kWh vidutinė galia, baseinas retai ilgai nenaudojamas.

Klausimas: Ar 40 kW vienam ginklui per lėtas?

A: 50 kWh automobiliui nuo 20% iki 80%, apie 45 minutes esant 40 kW. Jei jūsų auditorija tikisi trumpesnių nei 30 minučių seansų, padidinkite dydį – šis kabinetas yra ekonomikos spektaklis, o ne rekordas.

Kl.: Ar vienišas 800 V automobilis tikrai gauna 160 kW?

A: Iki 250 A išėjimo lubų – esant 800 V, tai yra visa 160 kW; esant 400 V įtampai pavienis automobilis pasiekia beveik 100 kW. Ekrane rodoma gyva figūra.

K: Kokią atsipirkimo matematiką rekomenduojate?

A: Modelio pajamos už ginklą: užimtos valandos padaugintos iš vidutinės galios ir tarifo maržos. Paleiskite jį vienam ginklui ir keturiems; keturių ginklų kabinetas paprastai laimi daugiau nei 15 seansų per dieną.

Kl.: Ar galiu pridėti šią spintelę prie esamo 160 kW tiektuvo?

A: Taip – ​​jis tiekia tą patį AC380V tiekimą kaip ir vienas 160kW įrenginys. Skirtumas yra tik spintelės viduje.

K: Ar garantija taikoma ginklams?

A: Dveji metai, su moduliais ir ginklais, su atsarginėmis atsarginėmis dalimis išsiuntimas per 48 valandas. Kabelio žala dėl vairuotojo piktnaudžiavimo nėra padengta.

Kl.: Ką daryti, jei mano svetainė padidės daugiau nei 160 kW?

A: pasilikite šią spintelę ir pridėkite antrą; kiekvienas yra nepriklausomas nuo savo tiektuvo. Daugelis operatorių sukuria pajėgumus 160 kW žingsniais būtent dėl ​​šios priežasties.

Klausimas: Ar įkrovimo platforma gali būti OCPP 1.6 ir 2.0?

A: Abu yra palaikomi. Prieš išsiųsdami išbandome rankos paspaudimą su jūsų platforma.
