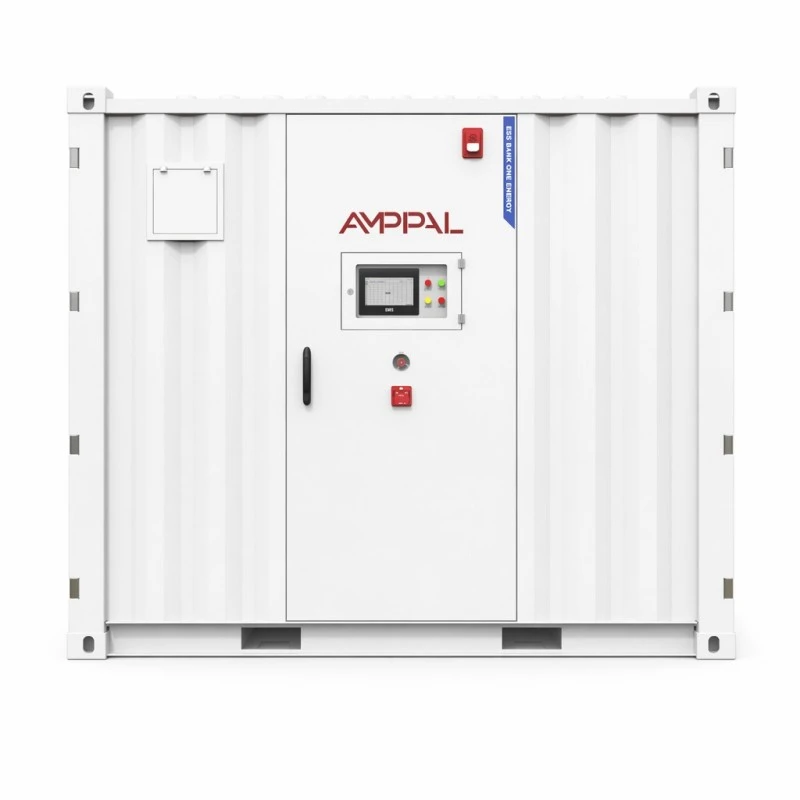

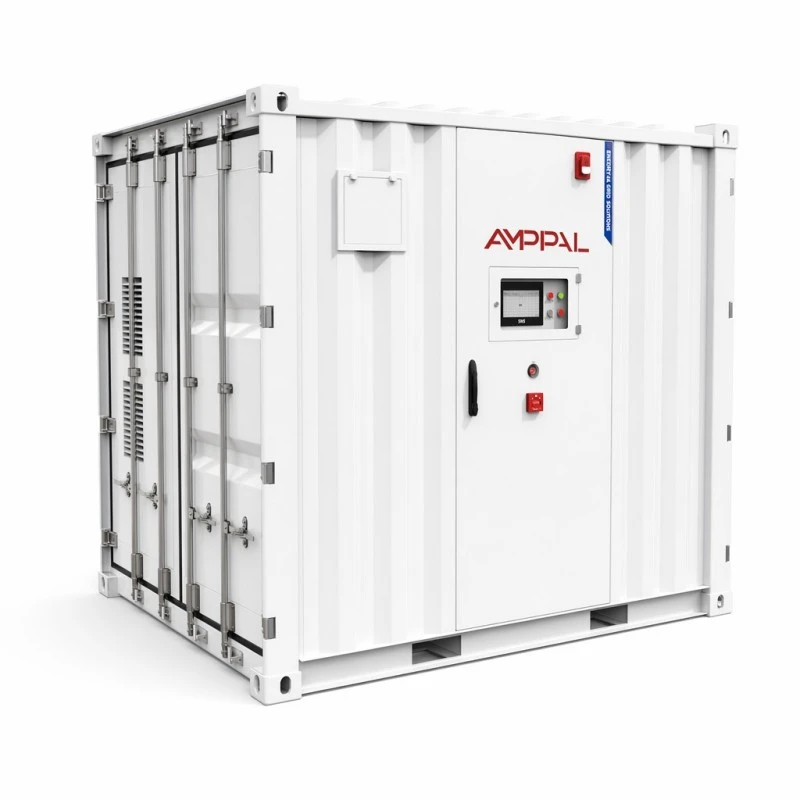

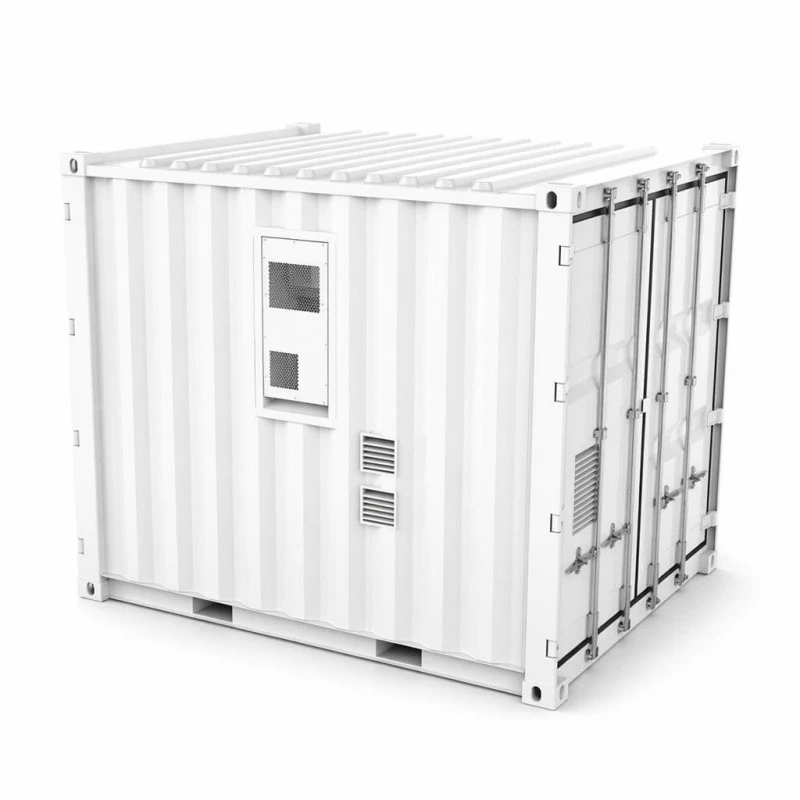

Komunalinio masto talpyklos akumuliatoriaus energijos kaupimo sistema

Kas atvyksta į sunkvežimį

Įprasti megavatvalandžių projektai surenkami vietoje: pakuotės atkeliauja ant padėklų, stelažai kyla aukštyn, kabeliai traukiami, o pusė eksploatacijos pradžios laiko praleidžiama ieškant per montavimo savaitę padarytų laidų klaidų. Komunalinių paslaugų masto talpyklos baterijų energijos saugojimo sistema apverčia šią seką. 48 arba 55 baterijų paketai, oro kondicionavimo kilpa, aerozolio ir perfluoroheksanono gaisro sistemos ir stebėjimo laidai yra integruoti į mūsų gamyklos aukštą Yueqing mieste, išbandyta kaip viena sistema ir pristatoma kaip vienas 3048 * 2438 * 2591 mm vienetas. Atvykus, aikštelės įgula padeda jį ant paruošto padėklo, nutiesia nuolatinės srovės dugno įvesties kabelį į projekto PCS / EMS ir perduoda paleisti. Gamyklinio surinkimo laikas nukeliamas iš jūsų kritinio kelio, o tai paprastai yra konteinerio, o ne stelažo sistemos pirkimo tikslas.

Penki skaičiai, apibrėžiantys du variantus

1060 kWh ir 1215 kWh vardinė talpa iš to paties korpuso: 48 pakuotės, palyginti su 55 pakuotėmis LFP 3,2 V/314 Ah elementų, todėl plotas, trinkelės ir krano planas nesikeičia tarp variantų.

Styginių architektūra skiriasi pagal dizainą – 4P264S 1060 kWh įrenginiui esant 844,8 VDC vardinei įtampai, 5P242S 1215 kWh įrenginiui, esant 774,4 VDC įtampai, o abi lieka 680–950 VDC langelyje, kurį priima dauguma didelių PCS platformų.

Standartinė įkrovimo ir iškrovimo srovė abiejose yra 200 A, esant 0,5 CP greičiui, todėl konteinerio nuolatinės srovės išvestis yra suderinama su tipiškomis projekto magistralės konstrukcijomis.

Nustatyta, kad sistemos efektyvumas yra ne didesnis kaip 88 % esant 0,5 C temperatūrai, matuojant per vieną įkrovimą ir vieną iškrovimą – šis skaičius apima pagalbinius elementus, o ne tik akumuliatoriaus eilutę.

Eksploatavimo trukmė nurodoma kaip daugiau nei 8000 ciklų esant 0,5 °C ir 25 °C temperatūrai su mažiausiai 80% energijos sulaikymu, o veikimo diapazonas nuo 0 °C iki +50 °C atitinka oro kondicionieriaus vidų.

Techninės specifikacijos

Kategorija	Parametras	1060 kWh modelis	1215 kWh modelis
DC pusė	Nominali talpa	1060 kWh	1215 kWh
	Ląstelės tipas	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	Akumuliatoriaus sistemos eilutė	4P264S	5P242S
	PACK specifikacija	70,4V314Ah	70,4V314Ah
	NE. pakuočių	48 vnt	55 vnt
	Nominali įtampa	844.8VDC	774.4VDC
	Įtampos diapazonas	680 ~ 950 VDC	680 ~ 950 VDC
	Standartinė įkrovimo/iškrovimo srovė	200A	200A
Sistemos parametrai	Sistemos efektyvumas	MAX.efektyvumas 88% @0,5C / 1 įkrovimas 1 iškrovimas	MAX.efektyvumas 88% @0,5C / 1 įkrovimas 1 iškrovimas
	Sistemos tarnavimo laikas	>8000 kartų (0,5C@25°C) Energijos sulaikymo koeficientas ≥ 80 %	>8000 kartų (0,5C@25°C) Energijos sulaikymo koeficientas ≥ 80 %
	Laidų sujungimo būdas	DC apatinis įėjimas	DC apatinis įėjimas
	Įkrovimo ir iškrovimo greitis	0,5 CP	0,5 CP
	Šilumos valdymo metodas	Išmanus oro kondicionierius	Išmanus oro kondicionierius
	Ryšio protokolas	CAN/Eth/RS485 (pasirinktinai 4G)	CAN/Eth/RS485 (pasirinktinai 4G)
	Priešgaisrinė sistema	Aerozolis ir perfluorheksanonas	Aerozolis ir perfluorheksanonas
	IP reitingas	IP54	IP54
	Produkto dydis	3048*2438*2591mm	3048*2438*2591mm
	Produkto svoris	9500 kg	10500 kg
Aplinkosaugos reikalavimai	Darbinės temperatūros diapazonas	0°C~+50°C	0°C~+50°C
	Darbinės drėgmės diapazonas	0–95 % RH (be kondensato)	0–95 % RH (be kondensato)
	Darbinis aukštis	2000 m (> 2000 m sumažinimas)	2000 m (> 2000 m sumažinimas)
	Sertifikavimas	PAKUOTĖ: CE ROHS UN38.3 MSDS	PAKUOTĖ: CE ROHS UN38.3 MSDS
	Garantija	5 metai	5 metai

Svetainės, kurios užsako megavatvalandę

Pramoniniai parkai su 2–4 valandų vakaro piko ir tarifų struktūra, kuri atlygina už to lango perkėlimą.

Dyzelinio generatoriaus keitimas: 1060 kWh esant 200A iškrovai padengia nedidelę pramoninę apkrovą per tipišką dingimo langą be degalų logistikos.

Saulės ar vėjo jėgainių parkai, kuriems reikia sustiprinti produkciją ir surinkti generaciją, kuri kitu atveju būtų apribota.

Paskirstymo įmonės atideda pastotės atnaujinimą, nuskuto lesyklos piką sezonui ar dviems.

Nuotolinės kasybos ir salų vietos, kur vietoje pastatytos baterijų patalpos yra nepraktiškos, o gamykloje patikrintas pristatymas yra vienintelis patikimas pasirinkimas.

Kaip surenkamas projektas patenka į internetą

Projekto seka prasideda nuo civilinio paketo: plokščia betono trinkelė, skirta 9500–10500 kg taškinei apkrovai, kabelio tranšėja iki konteinerio vietos ir oro kondicionieriaus šilumos atmetimo prošvaisa.

Kėlimas yra operacija vienu kranu. Įrenginio 3048 * 2438 * 2591 mm vokas ir kampiniai liejiniai yra standartinė konteinerio įranga, todėl barstytuvas ir takelažas nuomojami, o ne gaminami pagal užsakymą.

Tada paleidimas vyksta trimis etapais: nuolatinės srovės laidai per apatinę įvado riebokšlį į vietos PCS, CAN/Eth/RS485 rankų paspaudimas su projekto EMS (4G nuotolinė prieiga yra neprivaloma) ir priėmimo seka, kai vietos valdžios institucija arba tinklo operatorius stebi apsaugos relės testus, įkrovimą / iškrovimą esant 0,5 CP ir SOC ataskaitos tikslumo patikrinimą. Nustatę konteinerį, leiskite dirbti vietoje dvi ar tris dienas.

Saugos ir sertifikavimo failo viduje

Du nepriklausomi gaisro agentai: aerozolis veikia pakuotės tūryje, o perfluorheksanonas užlieja talpyklos erdvę – pora padengia abiejų skalių šiluminius reiškinius.

IP54 korpusas su nuolatinės srovės dugno įėjimu, todėl konteineris toleruoja lietų ir dulkes vietoje, o elektros prasiskverbimas išlieka žemas ir apsaugotas.

Pakuotėse yra CE ir RoHS; visa įranga pristatoma kartu su UN38.3 ir MSDS dokumentais, reikalingais transportui, muitinei ir vietos draudimui.

Išmanusis oru aušinamas oro kondicionierius išlaiko 48-55 pakelių eilutę siauroje temperatūros juostoje; valdiklis moduliuoja, o ne intensyviai važiuoja dviračiu.

Veikimo diapazonas yra nuo 0°C iki +50°C aplinkos su 0-95% RH be kondensato ir 2000 m aukštyje su aukščiau esančiu sumažinimu – verta patikrinti, ar jūsų projekto vieta atitinka skaičius.

Kiekvienas konteineris visiškai įkraunamas ir iškraunamas 0,5 CP su pakuotės lygio registravimu gamykloje prieš uždarant dureles siuntimui.

Aštuoni žingsniai Yueqing gamyklos viduje

1. Ląstelių įsiurbimas – 314Ah LFP elementų talpa ir vidinė varža atvežami partijomis.

2. Paketo konstrukcija – 70,4V/314Ah paketai yra suvirinti, prijungti prie laidų, sumontuoti paketo BMS ir išbandyti izoliaciją.

3. Konteinerių gamyba – korpusas supjaustomas, suvirinamas ir padengiamas apsauga nuo korozijos tame pačiame aukšte kaip ir kiti įmonės energetikos produktai.

4. Stovo montavimas – paketai montuojami pagal 4P264S arba 5P242S stygų išdėstymą su DC magistralės eiga.

5. Šiluminis ir priešgaisrinis įrengimas – sumontuoti oro kondicionavimo įrenginiai, ortakiai, aerozolių generatoriai ir perfluorheksanono balionai, patikrinta jų funkcija.

6. Elektros instaliacija ir valdymas – stebėjimas, ryšių vartai ir nuolatinės srovės apatinė įvado jungtis yra prijungti prie projekto sąsajos.

7. Gamyklos priėmimo testas – visas 0,5 CP ciklas, kai paketo įtampa ir temperatūra registruojami pagal serijos numerį.

8. Sandarinimas ir pakavimas – užsandarintos durys, sumontuoti smūgio indikatoriai, paruoštas agregatas konteinerių aikštelei.

Dydžio tikrovės patikra konteinerio mastu

Pirkite variantą, kuris atitinka jūsų išsiuntimo langą, o ne didesnį numerį. 1060 kWh įrenginys tiekia 200 A standartą 844,8 VDC magistralėje; 1215 kWh įrenginys siūlo daugiau energijos esant žemesnei 774,4 V nuolatinei įtampai. Prieš nutraukdami PO patikrinkite, kokia įtampa yra jūsų PCS veikimo diapazone.

Oro aušinimas turi realias ribas. Jei jūsų svetainė nuolat viršija +50°C arba yra drėgname atogrąžų klimate, kur oro kondicionierius nuolat veikia visa apkrova, skysčiu aušinamas gaminys kameros temperatūrą išlaikys plokštesnę ir gali būti tinkamesnis. Mes tai sakome citatoje, o ne po pristatymo.

Mažiau nei 500 kWh talpos, šis konteineris yra netinkamos formos. Spintinio mastelio gaminio transportavimas, kranas ir vieta kainuoja pigiau, o mes galime pasiūlyti produktą iš to paties asortimento.

Klausimai, kuriuos reikia pateikti EPC citatoms

Paklauskite, ar efektyvumo rodiklis yra sistemos lygio per vieną įkrovimo ir iškrovimo ciklą – mūsų didžiausias yra 88 % esant 0,5 C temperatūrai, įskaitant pagalbinius įrenginius.

Paklauskite, ar ciklo trukmės teiginyje nurodomas greitis, temperatūra ir sulaikymo slenkstis – „8000 ciklų“ be sąlygų yra rinkodaros sakinys, o ne specifikacija.

Paklauskite, kiek gaisrininkų yra viduje. Aerozolis ir perfluorheksanonas yra konfigūracija, kurią draudikai vis dažniau įtraukia į savo reikalavimus.

Paklauskite, kas atsitiks su paleidimo laiku, jei vietos PCS naudoja kitą ryšių protokolą – CAN, Ethernet ir RS485 čia yra standartiniai, o 4G nuotolinio valdymo pultas yra neprivalomas.

Komercinės sąlygos: standartinio konteinerio gamyba trunka 30-40 darbo dienų, suteikiama penkerių metų garantija, o baterijų paketus galima pakeisti lauke neiškraunant konteinerio.

Kėlimas, siuntimas ir muitinė

Esant 3048*2438*2591mm ir 9500kg (1060kWh) arba 10500kg (1215kWh), įrenginys juda ant plokščios lovos su kranu abiejuose galuose. Šakiniai krautuvai nėra skirti šiam svoriui; prieš atvykstant sunkvežimiui, suplanuokite takelažą ir trinkelių kraną.

Kadangi baterija yra sumontuota ir įkrauta, konteineris siunčiamas kaip UN3480 pavojingas krovinys. Rengiame UN38.3 ataskaitą, MSDS ir DG pakavimo deklaraciją; Jūs turėtumėte skirti maždaug vieną papildomą savaitę rezervavimo pradžios laikui, palyginti su generaliniu kroviniu.

Standartinės sąlygos yra FOB Ningbo arba Šanchajus su CIF; agregatas važiuoja kaip vienas 40 pėdų aukščio kubo ekvivalentinis krovinys, o gabenant sausuma jūsų šalyje reikalingas maršrutas, skirtas 3 metrų pločio, 10,5 tonos kroviniui.

Garantija ir talpos aptarnavimas

Penkerių metų garantija pakuotėms, oro kondicionavimo sistemoms, priešgaisrinėms sistemoms ir stebėjimui kaip vienai pristatomai sistemai.

Garantuojama, kad talpa išlaikys ne mažiau kaip 80 % vardinės energijos pagal nurodytą 0,5C ciklą; Degradacijos stebėjimas naudoja gamyklos priėmimo žurnalą kaip bazinį lygį.

Paketai yra vietoje keičiami moduliai – silpna pakuotė pakeičiama per kelias valandas neišsiunčiant konteinerio arba nenutraukiant likusios eilutės.

Nuotolinis stebėjimas per CAN/Eth/RS485 su pasirenkamu 4G ryšiu leidžia mūsų aptarnavimo komandai nuskaityti paketo lygio duomenis ir suplanuoti apsilankymą, kol operatoriui nepastebės pajėgumų nukrypimas.

Kasmetinė priežiūra: oro filtro valymas, gaisrinės medžiagos slėgio patikra, gnybtų sukimo momento patikra ir talpos paleidimas; atsarginės pakuotės pristatomos per 5-7 darbo dienas.

Svetainės paruošimo klaidos, kainuojančios savaites

Neteisingai: užpylėte trinkelę prieš patikrindami konteinerio durelių ir oro kondicionieriaus tarpą. Dešinėje: prieš užsakydami betoną pažymėkite 3048*2438 mm plotį ir 1 m aptarnavimo koridorių.

Neteisingai: darant prielaidą, kad 9500 kg sveriantį įrenginį galima nuslysti su šakiniu krautuvu. Dešinėje: kranas iš kampinių liejinių su barstytuvu – takelažo planas turi būti sudarytas prieš sunkvežimiui išvažiuojant iš uosto.

Neteisingai: DC dugno įvado riebokšlis paliekamas palaidotas po kabelio tranšėjos užpildu. Dešinėje: uždarykite ir užsandarinkite riebokšlį klojimo savaitės metu, prieš užpilant tranšėją.

Neteisingai: praleidžiama drėgmės patikra, nes „turi IP54“. Dešinėje: veikimo juosta yra 0–95 % RH be kondensato; sausintuvas yra pigus draudimas musoniniuose regionuose.

Negerai: akumuliatoriaus magistralės prijungimas prie PCS už 680–950 VDC lango. Dešinėje: prieš įjungdami patikrinkite, ar projekto PCS priima vardinę varianto įtampą (844,8 V arba 774,4 V).

Lauko pastabos iš megavatvalandės projektų

Nekilnojamojo turto vystytojas Taškente, Uzbekistane, 2024 m. pabaigoje užsakė 1060 kWh bloką komerciniam kompleksui su nakties ir dienos tarifų skirtumu. Jų projekto inžinierius pranešė, kad konteineris uždirbo pajamas per devynias dienas po to, kai kranas jį pakėlė nuo platformos, ir pažymėjo, kad EMS rankos paspaudimas per RS485 užtruko vieną popietę parametrų atvaizdavimui – ilgiau nei fizinis įrengimas.

Saulės energijos kūrėjas Antananarive, Madagaskare, suporavo 1215 kWh variantą su esamu PV ūkiu. Jų atsiliepimai buvo skirti oro kondicionieriui: salos karštyje aušinimo apkrova buvo didesnė nei nurodyta duomenų lape, todėl prieš užsakydami antrąjį įrenginį jie paprašė mūsų pateikti sumažinimo lentelę +45°C temperatūroje.

Kasybos rangovas Almatoje, Kazachstane, naudojo konteinerį kaip atsarginę perdirbimo gamyklos atsarginę dalį. Jų elektros prižiūrėtojas gyrė vieno keltuvo įrengimą, bet skundėsi, kad ryšių kabeliams reikia ilgesnių gamyklinių galų – DC apatinė įėjimo padėtis reiškė, kad jų tranšėja buvo 4 m toliau nei planuota.

Klausimai, kuriuos pirkėjai užduoda prieš užsakydami konteinerį

K: Kuo skiriasi du variantai?

A: Energijos ir stygų išdėstymas – 48 paketai 4P264S (844,8 VDC) 1060 kWh, 55 paketai 5P242S (774,4 VDC) 1215 kWh, tas pats korpusas.

K: Ar konteineryje yra PCS?

A: Ne – tai DC pusės saugykla. Jis jungiasi prie jūsų projekto PCS / EMS per CAN, Ethernet arba RS485 (4G pasirinktinai).

Kl .: Kaip jis siunčiamas?

A: Kaip UN3480 pavojingas krovinys ant borto arba kaip konteineris, su mūsų parengta UN38.3 ataskaita ir MSDS.

Kl .: kokia yra standartinė įkrovimo / iškrovimo srovė?

A: 200 A abiejuose variantuose, 0,5 CP greičiu, 680–950 VDC įtampos lange.

Kl .: Kiek laiko trunka svetainės paleidimas?

A: Dvi ar trys dienos DC laidams, ryšio rankos paspaudimui ir priėmimo bandymams atlikti, darant prielaidą, kad kilimėlis yra paruoštas.

Kl .: koks yra tikrasis efektyvumas?

A: Daugiausia 88 % esant 0,5 C temperatūrai, matuojant per vieną įkrovimą ir vieną iškrovimą, įskaitant pagalbinius elementus.

Kl .: Kiek laiko veiks baterija?

A: Daugiau nei 8000 ciklų esant 0,5 °C ir 25 °C temperatūrai su mažiausiai 80 % energijos sulaikymu; karštesnės aplinkos sąlygos tai sutrumpina.

K: Koks yra pristatymo laikas?

A: 30-40 darbo dienų standartiniam konteineriui; generalinio direktorato užsakymas išvykimo vietoje prideda maždaug savaite plaukiojimo tvarkaraštį.
