240 kW didelės talpos nuolatinės srovės greitojo elektromobilių įkrovimo stotis, skirta automobilių parkų depams

Kodėl 240 kW yra statybinis blokas, o ne tik įkroviklis

Pigiausia plėtra yra planuojama, o antrajame etape dauguma įkrovimo vietų sugenda. Pirmosios dvi spintelės yra paprastos; problema kyla, kai didėja srautas ir sklype reikia dar keturių – transformatorius, tranšėja ir vamzdis buvo skirti tiksliai dviems.

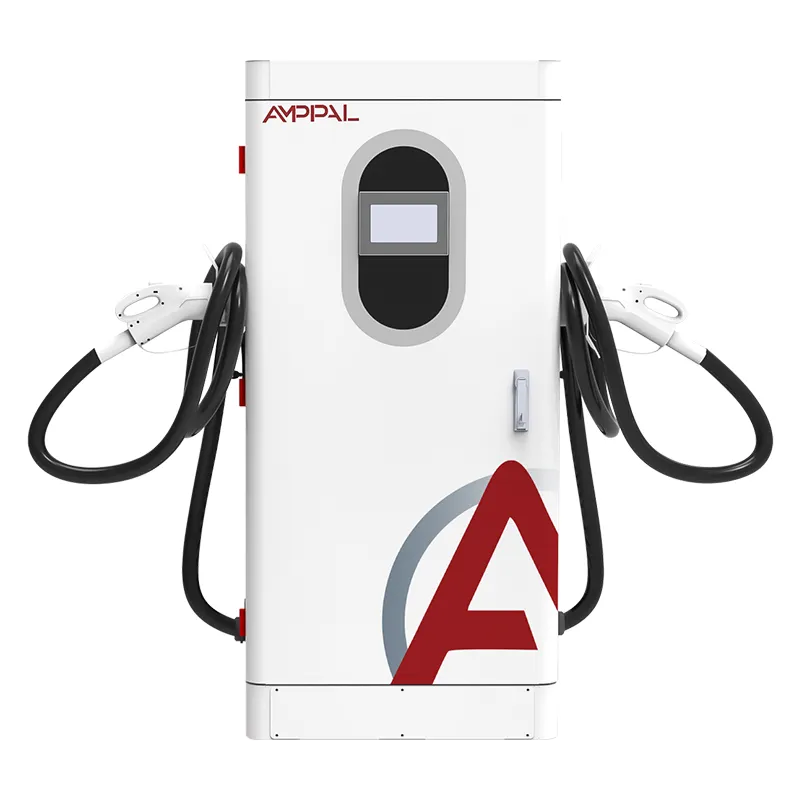

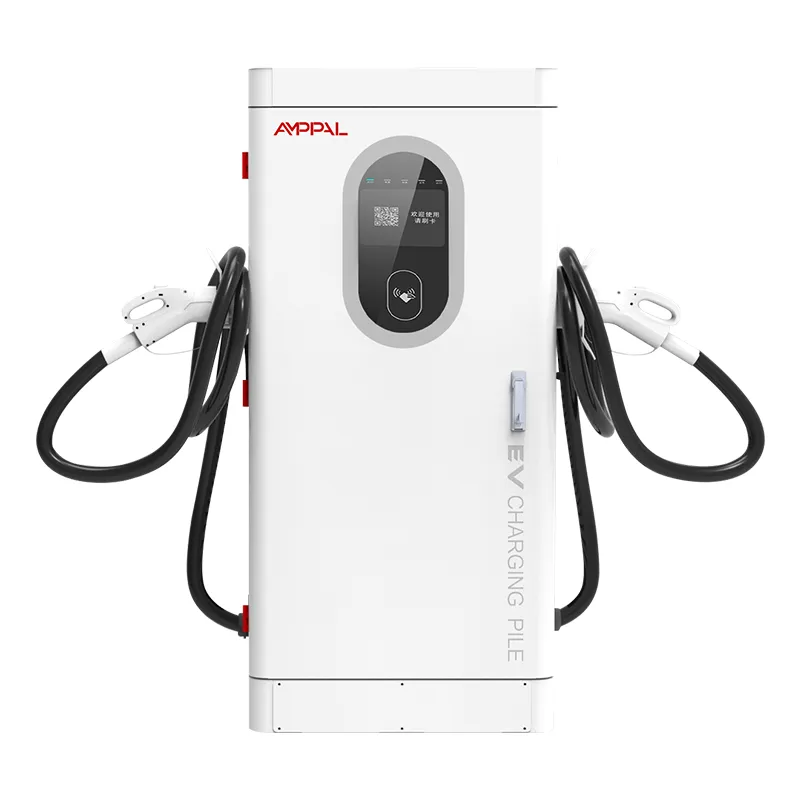

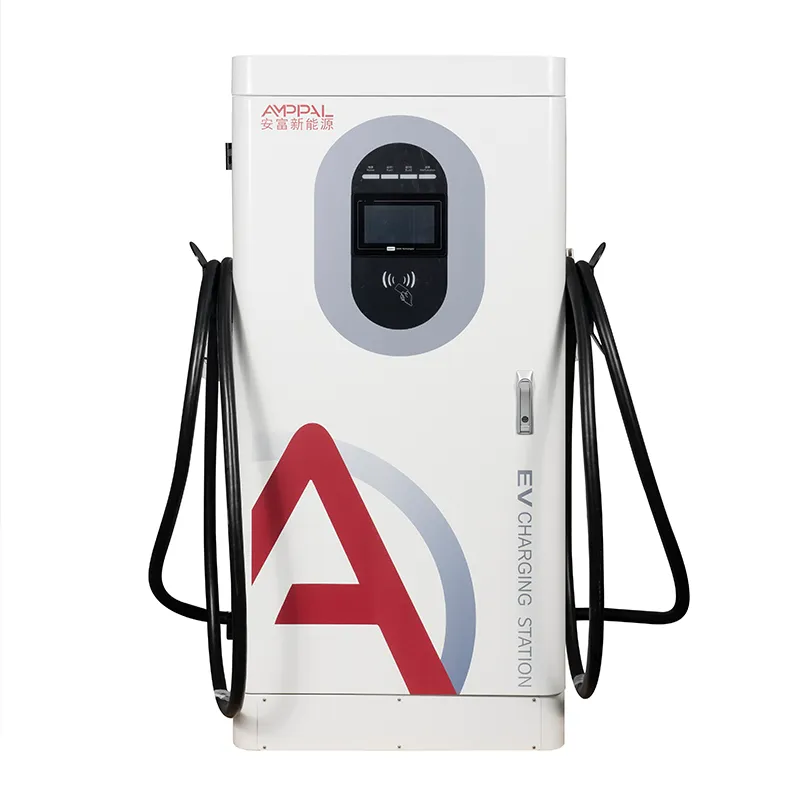

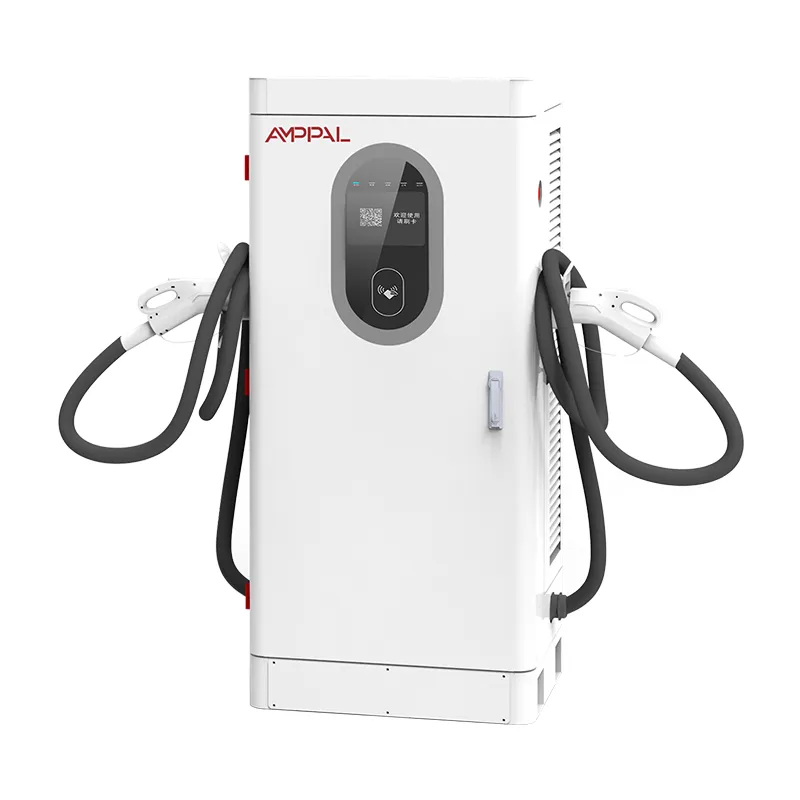

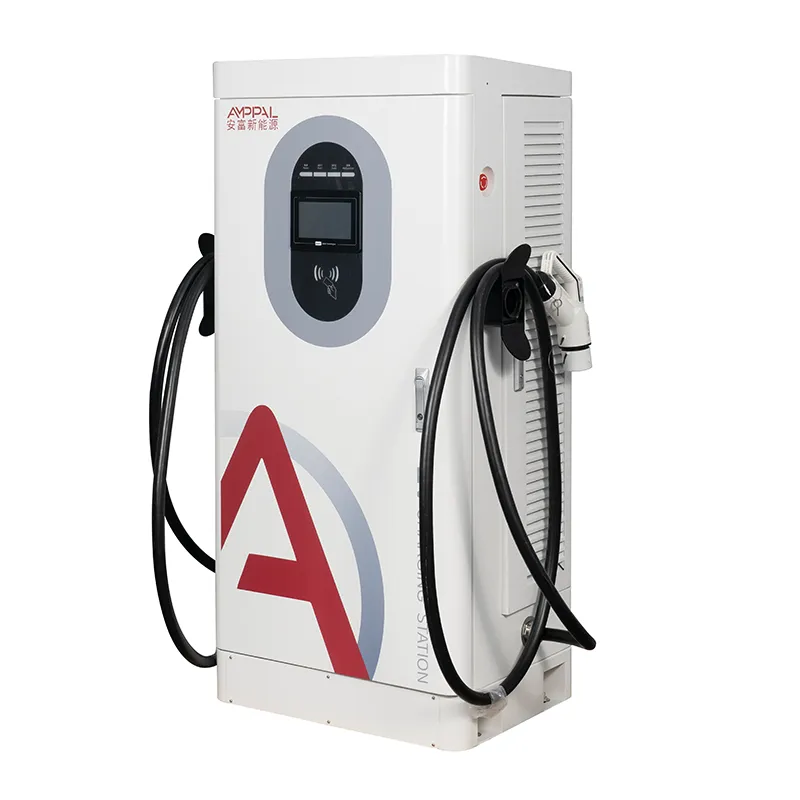

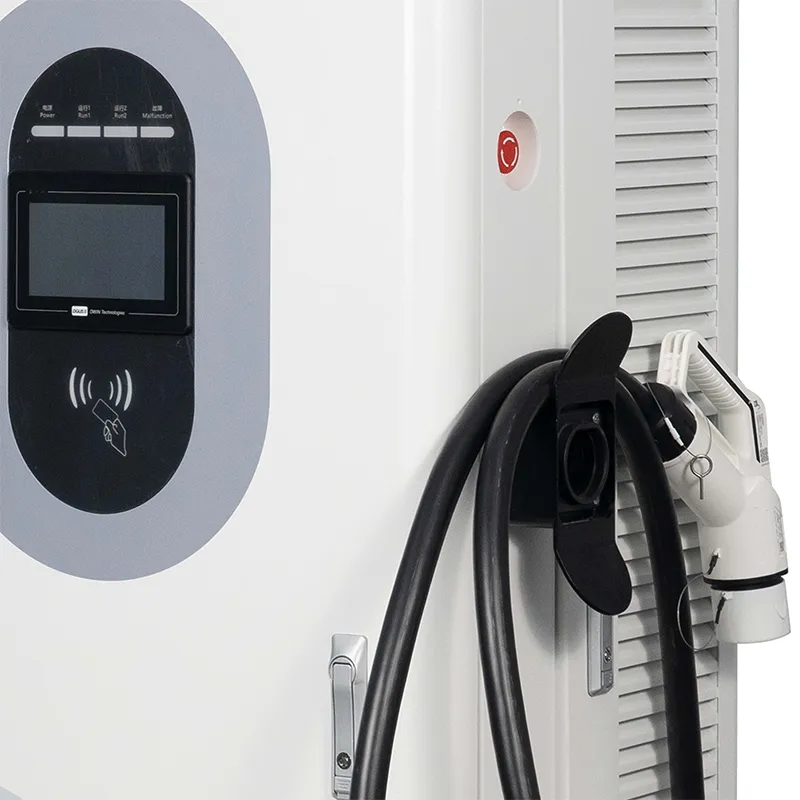

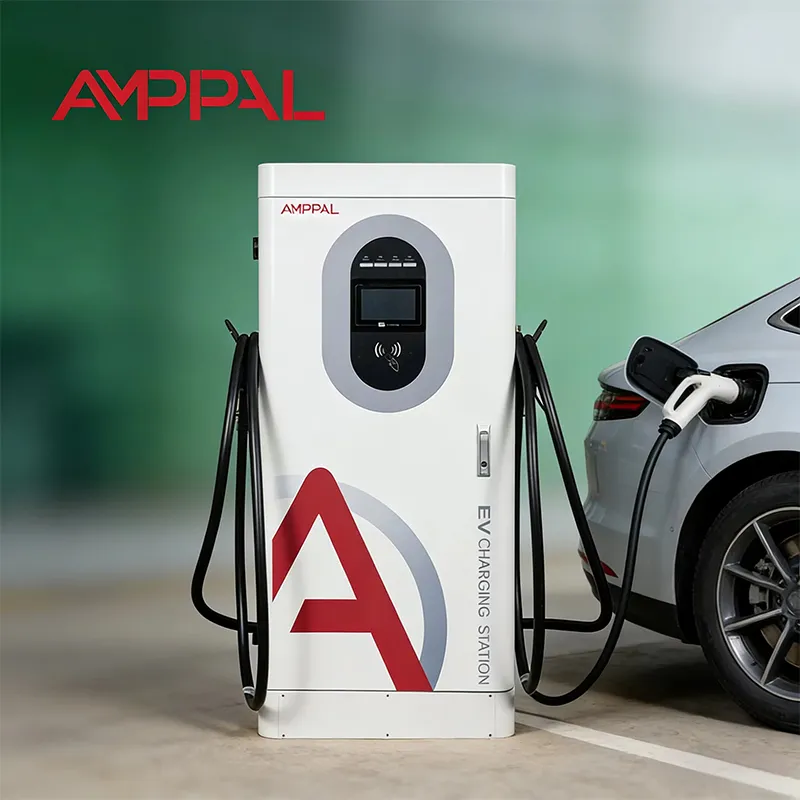

AF-DC-240-Y-B-O-4-H yra ant grindų pastatoma integruota spintelė (1620 × 750 × 560 mm), kurios tikroji užduotis yra prisitaikyti prie augimo kreivės. Du įrenginiai šiandien tiekia 480 kW galią; tas pats padėklo išdėstymas, kabelio maršrutas ir OCPP sąranka priima trečią ir ketvirtą be perkasimo. Pirmojo etapo dokumentacija apima tikslią padėklo, tranšėjos ir tiektuvo specifikaciją, todėl antrojo etapo rangovas cituoja brėžinius, o ne spėliones.

Suplanuokite svetainę, kurią turėsite po trejų metų, įsigykite spintas, kurias dabar pateisina eismas, o trinkelės, vamzdžiai ir platforma išliks vienu etapu priekyje.

Plėtros kelias: nuo dviejų vienetų iki aštuonių

Pirmas etapas: du 240 kW galios agregatai ant 630 kVA transformatoriaus, mažiausio dydžio, kuris maitina abu pilna apkrova ir vietos apkrovoms vietoje.

Antras etapas: pridėkite dar dvi spinteles ir pakelkite transformatorių iki 1250 kVA; pirmojo etapo tranšėja ir vamzdynai buvo nutiesti keturioms įlankoms, todėl niekas nėra atidaromas.

Trečias etapas: aštuoni įrenginiai su 2 × 1250 kVA arba vienas 2500 kVA transformatorius, padalintas į du tiektuvus.

Padeda sutapimo koeficientas: ne kiekvienas blokas veikia visu pajėgumu vienu metu, todėl daugelis operatorių valdo keturias spintas ant 1000 kVA transformatoriaus ir valdo platformos pikus.

Kiekviena fazė pakartotinai naudoja tą pačią OCPP 1.6j konfigūraciją, tą patį atsarginių modulių rinkinį ir tą patį nuotolinį prietaisų skydelį – augimas keičia skaičių, o ne įrankius.

Montavimas taip pat gali būti etapais: spintos pristatomos per jūsų pasirinktą 15-20 darbo dienų langą, todėl antroji techninė įranga nusileidžia tada, kai tai daro transformatorius.

Techninės specifikacijos

Svetainių tipai, kur 240 kW atitinka augimo kreivę

Automobilių parkų depai, kurių transporto priemonių skaičius auga kartu su verslu, o ne su vienu konkursu.

Greitkelių aptarnavimo sritys, kuriose tikimasi, kad srautas padvigubės iki kitos sutarties peržiūros.

Prekybos ir prekybos centrai, pasirašantys penkerių metų nuomos sutartis, kurių atnaujinimą laimi ankstyva infrastruktūra.

Taksi ir pasivažinėjimo centrai, kur didžiausia paklausa ateina bangomis, o ne pastoviai.

Svetainės, kuriose tinklo atnaujinimas užtrunka metus, todėl įdiegus daugiau pajėgumų dabar nereikia laukti vėliau.

Civiliai, kurie moka už save du kartus: tranšėjų kasimas, kanalai ir trinkelės

Klasikinė išplėtimo klaida yra kasimas vieną kartą šiandieniniam skaičiavimui. Antro ir trečio tuščio vamzdyno tiesimas šalia veikiančio vamzdžio tiesimo metu kainuoja nedaug ir sutaupo kasėjų nuomos, asfalto lopinio ir leidimo kiekviename vėlesniame etape.

Betoninės trinkelės yra pigesnės nei masinės: visų suplanuotų trinkelių liejimas pirmoje fazėje – ar bent jau armatūros ir vamzdžių sruogų klojimas – užfiksuoja geometriją, nes kiekviena šios šeimos spintelė turi tą patį 1620 × 750 × 560 mm plotą.

Kai atkeliauja naujos spintos, jos veikia greta senesnių toje pačioje krūvoje: tas pats OCPP 1.6j, tas pats mokėjimo terminalas, tie patys nuotoliniai įrankiai. Apskaita, tarifai ir diagnostika išlieka vienodi visose mišriose partijose. Pirmosios fazės brėžinius – kanalų eigos, padų koordinatės, tiekimo keliai – verta saugoti platformos aplanke, nes antrojo etapo citatos tada užtrunka kelias dienas, o ne savaites.

Sertifikato dokumentacija ir partijos bandymo įrodymai

CE, CB, TÜV, UL ir CCC sertifikatai yra šio modelio byloje ir pateikiami paprašius.

13 saugos funkcijų atitinka EN IEC 61851-1:2019 ir 61851-23:2014 standartus.

Kiekvienas įrenginys dega 48 valandas 40°C temperatūroje, o galia ir efektyvumas registruojami pagal serijos numerį.

Partijos mėginys praeina per 96 valandų druskos purškimo kamerą.

Prieš uždarant dėžę, kiekviena apsaugos funkcija patikrinama.

Saugomos nuosekliai suderintų bandymų ataskaitos, o tai svarbu kelių etapų projektams, reikalaujantiems paskatų.

Kaip pastatyta kiekviena spinta: aštuonios stotys, vienas serijos numeris

Lakštinis metalas: CNC perforavimas, pjovimas lazeriu, lenkimas, suvirinimas ir miltelinis dažymas.

Serijos mėginys patenka į druskos purškimo bandymą, kol linija tęsiasi.

Kintamosios srovės įvesties ir nuolatinės srovės maitinimo moduliai surenkami atskirose linijose.

SiC modulių, jungčių, RFID ir mokėjimo aparatūros tikrinimas.

Sukimo momentu valdomi laidai su vaizdine kiekvienos jungties kokybės kontrole.

48 valandų perdegimas 40°C temperatūroje su užregistruotu maitinimu ir komunikacijomis.

Apsaugos funkcijos patikrinimas visų 13 kelionių metu.

Galutinis pakavimas, padėklų sudėjimas ir foto ataskaita prieš išsiuntimą susieta su serijos numeriu.

Dydžio nustatymo vadovas: kai 240 kW yra netinkamas pirmasis pirkinys

Jei iki jūsų tinklo prijungimo liko daugiau nei metai arba svetainė veiks mažiau nei 20 seansų per dieną, 240 kW yra neteisingas pirmasis pirkinys – mažesnės spintos uždirbs anksčiau, o plėtros planas gali prasidėti mažesnis. Jei jums reikia trumpesnių nei 30 minučių seansų 800 V sunkvežimiams, tam darbo krūviui reikia skysčiu aušinamų įrenginių; AF-DC-240 yra oru aušinama integruota spintelė.

240 kW klasė yra prasminga, kai augimo prognozė yra reali ir vieta gali absorbuoti transformatoriaus žingsnį dabar arba per vieną fazę. Jei planas yra „galbūt pridėti vėliau“, vis tiek pirkite kanalą ir trinkeles didesnei svetainei – ta dalis pigi. Kas mėnesį peržiūrėti naudojimo ataskaitą; kai vidutinis didžiausias išnaudojimas viršija maždaug 60%, tai yra momentas, kai pradedama antra fazė.

Ir nepirkite aštuonių spintelių, kol nesulauksite eismo. Gamyklos kainų užraktas yra mažiau svarbus nei palūkanos už kapitalą, sėdintį tuščiai dėžėse.

Kodėl gamyklos sutartis svarbi kelių etapų statybai

Tas pats modelis, ta pati bazinė programinė įranga, tas pats atsarginis rinkinys kiekviename etape – užsakius tiesiogiai, partijos išliks nuoseklios.

Bandomieji užsakymai iš 1 vnt. naujoms rinkoms; konteinerio kaina nuo 10 vienetų vėlesniems etapams.

Sandėliavimas pristatomas per 15–20 darbo dienų, todėl antrasis etapas gali būti suplanuotas pagal civilinį tvarkaraštį.

Kaina ir pristatymo terminai būsimiems etapams gali būti suderinti jau pirmojo užsakymo metu.

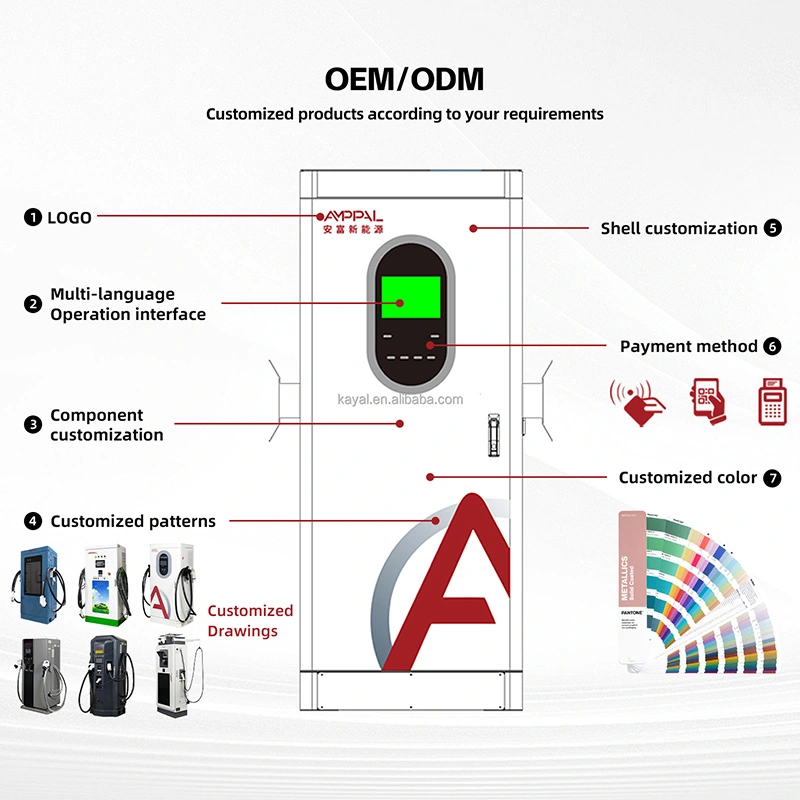

OĮG prekės ženklas, kalbų paketai ir jungčių mišiniai gali keistis kiekviename etape neperplanuojant svetainės.

Dėžės, konteineriai ir eksporto popierius

Kiekviena 240 kW galios spintelė siunčiama vertikaliai maždaug 1720 × 850 × 660 mm faneros dėžėje su putplasčio kampiniais blokais ir drėgmės maišeliu; kėlimo kilpos išlaiko įrenginį lygiai krano ar šakinio krautuvo judėjimo metu.

Pakrovimo planai sudaromi pagal dėžės matmenis vienam užsakymui – paprastai keturios spintelės viename 40 pėdų konteineryje – su blokavimu ir tvirtinimu pririšimo taškuose.

Komercinė sąskaita faktūra, pakavimo sąrašas ir sertifikatai, siunčiami kartu su prekėmis; sertifikatų originalai siunčiami atskirai.

Pardavimas po pardavimo: nuoseklus augantis laivynas

Dvejų metų standartinė garantija galios moduliams, valdikliui, HMI ir jungtims kiekvienam įrenginiui kiekvienoje fazėje.

Viena atsarginė strategija apima visą svetainę: modulis ir valdymo plokštė keturioms spintelėms, neatsižvelgiant į tai, kuri siunta buvo išsiųsta.

Aparatinė programinė įranga yra suvienodinta visose partijose, todėl pirmojo etapo vienetų naujinimas vienodai taikomas ir trečios fazės vienetams.

Serijinio lygio įrašai leidžia atsekti bet kurią dalį per etapus, kad būtų atliktas garantinis ir skatinamasis auditas.

Suplanuoti prevenciniai apsilankymai atitinka jūsų fazės laiko juostą, o ne parduodami kaip priedai.

Diegimas ir išplėtimas: neteisinga prieš teisingą

Neteisinga: tranšėjos dydis pagal šiandieninį kabelių skaičių. Dešinėje: vieno atsarginio tuščio vamzdžio klojimas kiekvienam tiektuvui kitam etapui.

Neteisingai: trinkelės liejamos po vieną, kai pristatomos spintelės. Dešinėje: visų suplanuotų trinkelių liejimas pirmoje fazėje arba bent armatūros strypas ir kaiščiai.

Neteisingai: trinkelės dedamos ten, kur vėliau negalima įstatyti pakaitinės spintelės. Dešinėje: krano ir šakinio krautuvo privažiavimo juostos išlaikymas vietos plane.

Negerai: perkate transformatorių su nuliniu aukštu. Teisingai: fazės dydis, kurio tikitės, sutapimo koeficientu jūsų pusėje.

Neteisingai: darant prielaidą, kad senos ir naujos spintos turi būti sukonfigūruotos du kartus. Dešinėje: kiekvieno etapo įtraukimas į tą pačią OCPP platformą su ta pačia tarifų grupe.

Neteisingai: palikite vamzdžius nepaženklintus. Teisingai: kiekvienam atsarginiam ortakiui pažymėkite jo paskirties vietą, kad būsimas rangovas žinotų, kuris traukimas kur nueina.

Trys operatoriai, kurie statė etapais

Tailando automobilių parko depas pradėjo nuo dviejų 240 kW galios agregatų dešimčiai elektrinių sunkvežimių ir 630 kVA transformatoriaus. Po aštuoniolikos mėnesių jie pridėjo dar dvi spinteles ir padidino transformatorių iki 1250 kVA; pirmojo etapo tranšėjoje buvo atsarginiai vamzdynai, todėl atnaujinimas truko savaitgalį, o ne mėnesį. Jų skundas: pirmosios partijos programinė įranga atsiliko vienu leidimu, išspręsta tinklo atnaujinimu.

Saudo Arabijos pakelės operatorius techninės priežiūros zonoje pastatė du blokus su keturiais išlietais trinkelėmis. Kai eismas padvigubėjo, antroji pora įvažiavo be naujo betono ir neuždarius kelio; Vienintelis nemalonus dalykas buvo transformatoriaus gedimo derinimas su komunaliniu tinklu.

Prekybos centras Brazilijoje pasirašė sutartį dėl aštuonių įlankų, bet nusipirko dvi. Tušti vamzdžiai ir trinkelės stovėjo metus, o antrasis etapas įsijungė per dešimt dienų. Patalpų vadovas pažymi, kad atsarginių dalių telkinys buvo tikras laimėjimas – vienas modulių rinkinys dabar aptarnauja visus keturis veikiančius įrenginius.

DUK: Klausimai dėl išplėtimo ir laipsniškumo

K: Kokio transformatoriaus reikia dviem 240 kW įrenginiams?

A: 630 kVA transformatorius maitina abu, kai yra visa apkrova, ir yra vietos apkrovoms vietoje.

Kl.: Ar galiu vėliau pridėti vienetų neperkasdamas?

A: Taip, jei pirmosios fazės tranšėjoje buvo atsarginiai vamzdžiai, o trinkelės buvo išlietos galutiniam išdėstymui.

K: Ar naujos 240 kW spintelės veiks kartu su senesniais AMPPAL įrenginiais?

A: Taip; šeima dalijasi OCPP 1.6j, tuo pačiu plotu ir ta pačia platforma.

Kl.: dabar mano svetainėje yra tik 400 kVA – ar vis tiek galiu pradėti?

A: Pradėkite nuo dviejų įrenginių pagal paklausą valdomą tarifą arba dviejų mažesnių spintelių ir atnaujinkite naudodami transformatorių.

K: Kiek laiko turėčiau laukti tarp etapų?

A: Kol eilės laikas arba panaudojimas taip nepasakys; civiliai yra baigti, todėl pristatymo laikas yra tik 15-20 darbo dienų gamybos ir transformatoriaus pristatymo.

Kl.: Kiek pirmojo etapo reikėtų išleisti civiliams?

A: Atsarginiai vamzdžiai, visos trinkelės (arba armatūros strypai) ir tiekimo rezervas; tai pigiausias projekto draudimas, keli procentai vėlesnio etapo biudžeto.

Kl.: Ar pridėtiems vienetams reikia naujos OCPP konfigūracijos?

A: Ne. Jie prisijungia prie tos pačios serverio ir tarifų grupės; keičiasi tik jungtis ir svetainių pavadinimai.

K: Ar man reikia didesnio atsarginio rinkinio aštuoniems vienetams?

A: Santykis galioja – vienas maitinimo modulis ir viena valdymo plokštė keturioms spintelėms apima visą svetainę.
