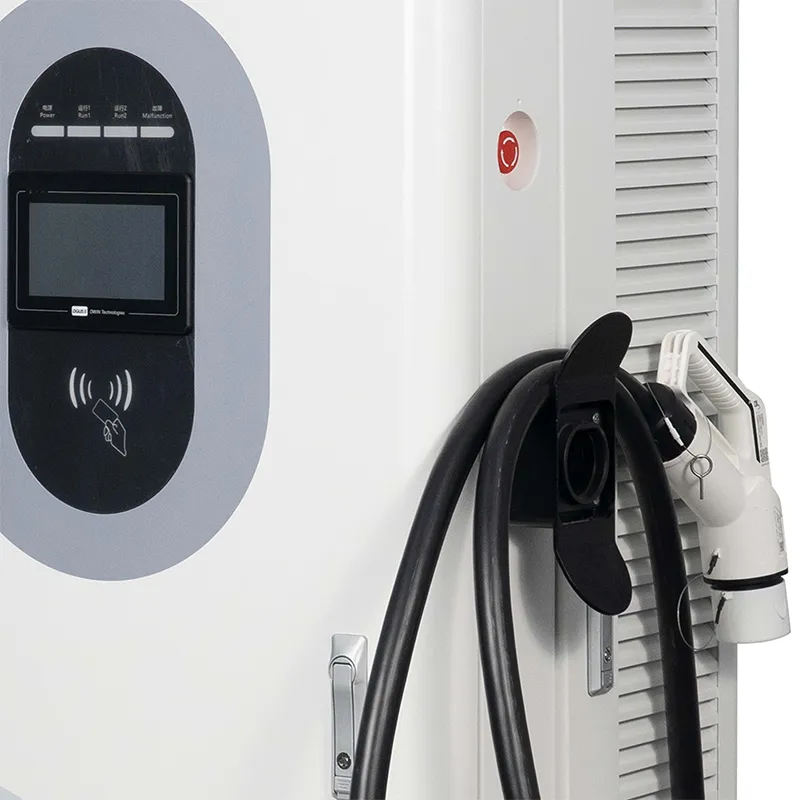

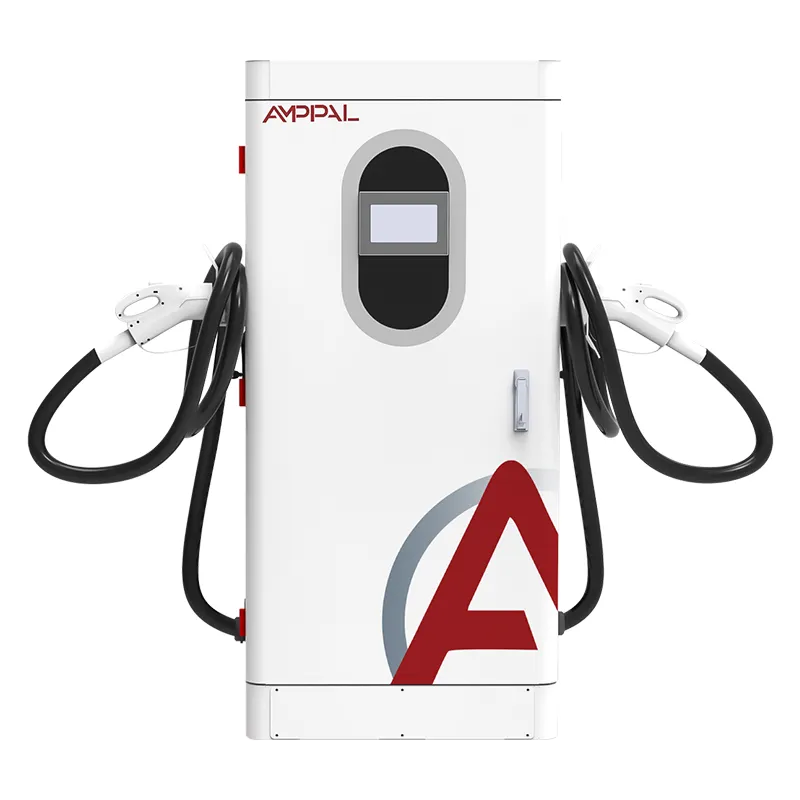

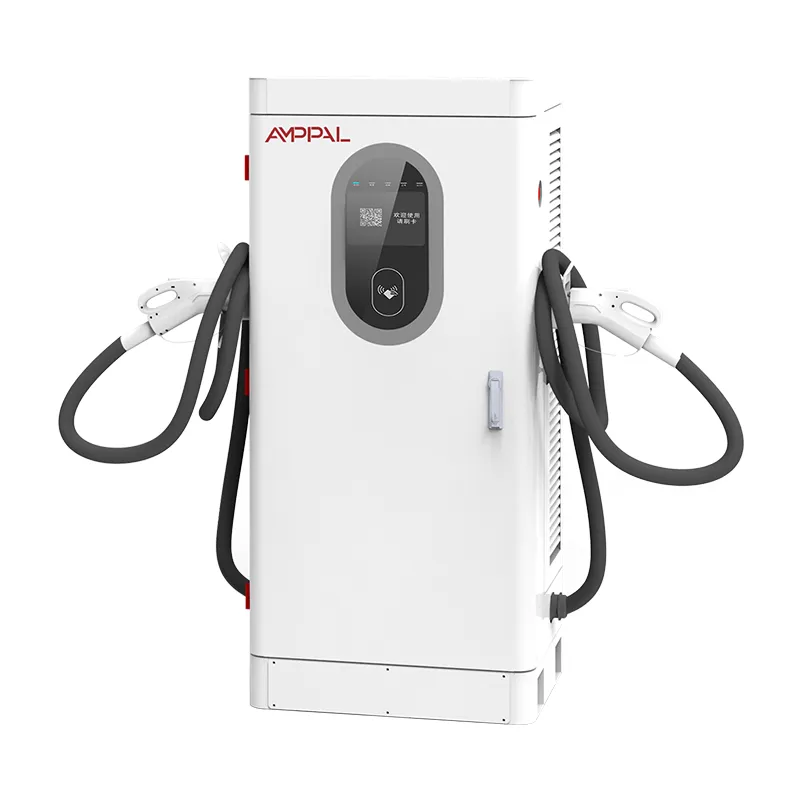

180 kW didelės apkrovos integruotas nuolatinės srovės greitas EV įkroviklis, skirtas komerciniams autoparkams

Kas yra ši 180 kW galios spinta ir kodėl O&M nustato jos eksploatavimo išlaidas

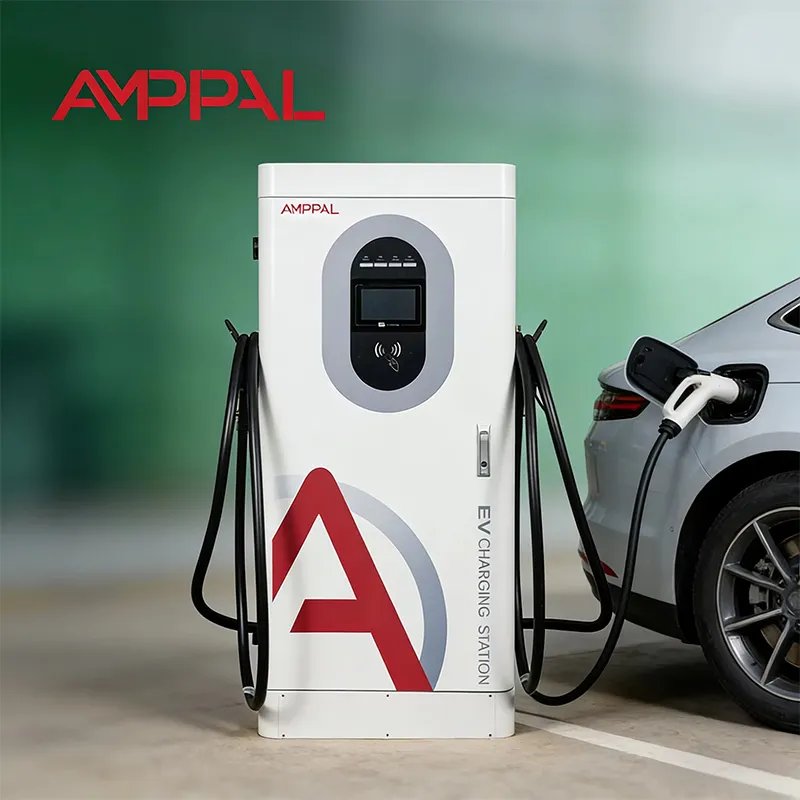

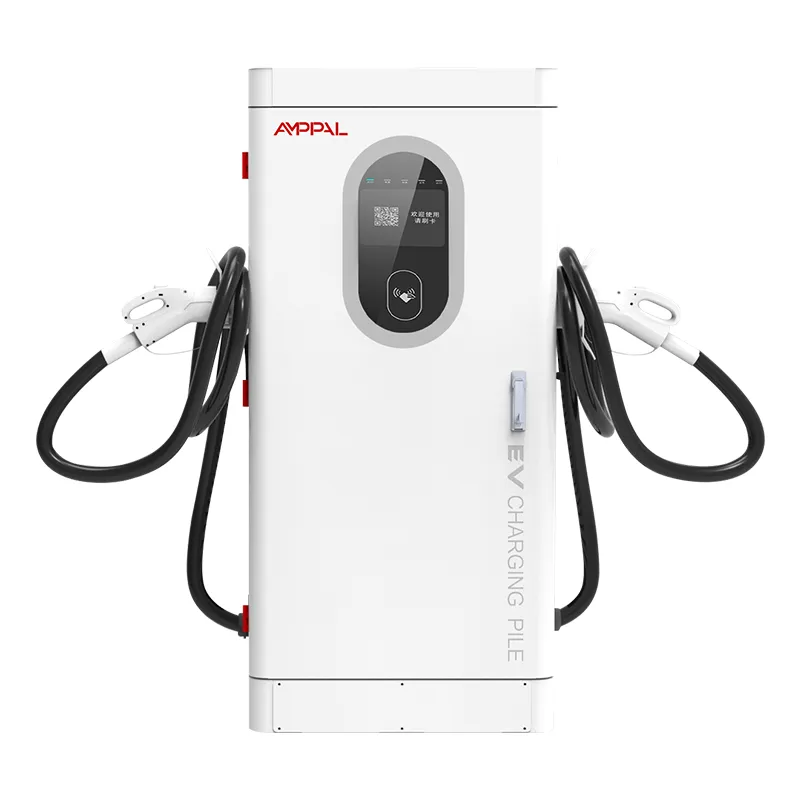

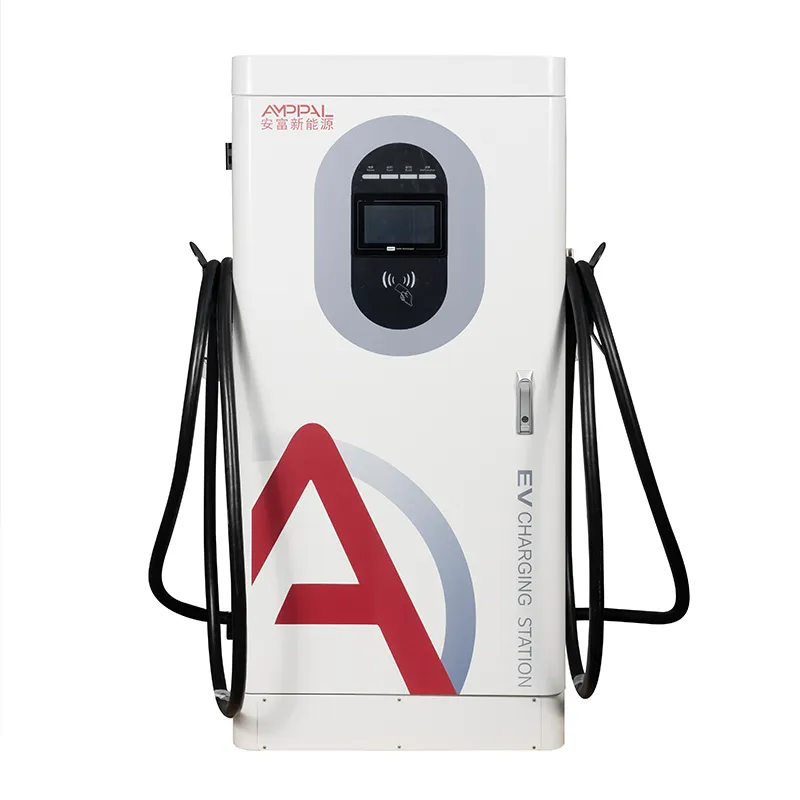

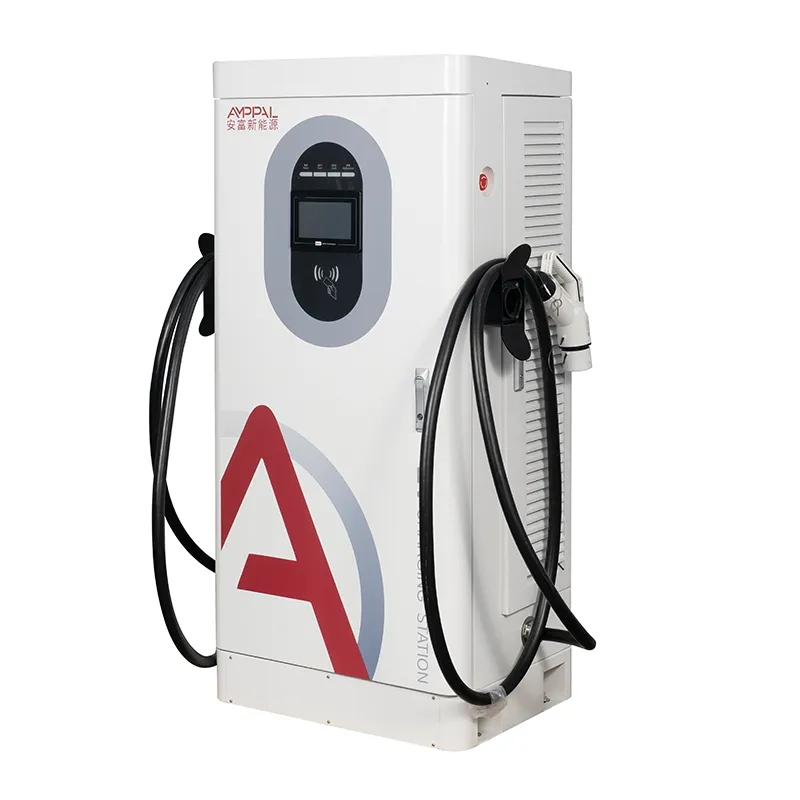

180 kW nuolatinės srovės greitasis įkroviklis paprastai yra brangiausias įrenginys mažoje vietoje ir mažiausiai prižiūrimas. AF-DC-180-Y-B-O-4-H yra ant grindų pastatoma integruota spintelė: maitinimo moduliai, valdiklis, 7 colių jutiklinis ekranas, RFID skaitytuvas, kortelių terminalas ir du įkrovimo pistoletai viename 1620 × 750 × 560 mm korpuse. Prisukite jį prie kilimėlio, tiekite AC380V ir jis veikia niekam nežiūrint.

Pirkimo kaina yra gal trečdalis to, kiek ši mašina kainuoja per aštuonerius metus. Likusią dalį sudaro nuostoliai, prastovos ir apsilankymai servise, todėl šis modelis išleidžia savo inžinerinį biudžetą gedimų aptikimui ir nuotoliniam atkūrimui. Trylika saugos funkcijų, OCPP aliarmo ataskaitų teikimas ir aptarnavimo modelis, sukurtas atsižvelgiant į tai, sutrumpina remonto laiką. Pirkėjai dažniausiai yra automobilių parkų operatoriai ir objektų savininkai, kurių darbo užmokesčio sąraše nėra inžinieriaus, todėl mašina pati turi paaiškinti savo problemas.

13 saugos funkcijų ir gedimai, kuriuos užfiksuoja kiekvienas

Kiekviena apsauga yra susieta su konkrečiu gedimo režimu, o ne kaip žymės langelis. Tokiu atveju, jei mašiną nukentėtų gedimas:

Izoliacijos stebėjimas stebi nuolatinės srovės pusę, ar lėtas nutekėjimas į žemę, tai yra klasikinis senstančio kabelio gedimas. Jis įspėja esant nustatytam slenksčiui, užuot laukęs sunkaus trumpo.

Poliškumo atbulinės eigos apsauga blokuoja išvestį, jei pistoletas susiduria su atvirkštiniais kaiščiais, apsaugodama transporto priemonės elektroniką nuo neatsargaus prijungimo.

Apsaugos nuo žaibo šuntai sukelia kintamosios srovės įvesties ir nuolatinės srovės išvesties šuolius, o tai yra tikra problema atvirose kaimo vietose.

Kintamosios srovės per didelė įtampa, per maža įtampa ir fazės praradimas sumažina įrenginio įtampą už 380 V ±15%, todėl gedimai ir tinklo išsipūtimai niekada nepasiekia maitinimo modulių.

Nuolatinės srovės viršsrovė, trumpasis jungimas ir išėjimo viršįtampa yra trys atskiri išjungimai, nes pažeistam pistoletui, sugedusiam moduliui ir netinkamai veikiančiai transporto priemonei reikia skirtingos reakcijos.

Per didelės temperatūros išjungimas, pistoleto temperatūros stebėjimas, likutinio nuotėkio aptikimas, avarinis stabdymas ir užrakintas gaubtas užbaigia šiluminį ir žmogaus saugos sluoksnį.

Techninės specifikacijos

Svetainės, kuriose 180 kW galios spinta užsidirba

Neprižiūrimi naktiniai sandėliai, kur gedimas 2 val. ryto reiškia žuvusį laivyną 6 val.

Mažmeninės prekybos ir restoranų aikštelės, kurios uždaromos naktį, tačiau vis tiek reikia mašinų, kad liktų prisijungę.

Kaimo ar koridoriaus vietovės, kur vienas apsilankymas tarnyboje kainuoja visą kelionės dieną.

Maži komerciniai parkai, vežantys pristatymo furgonus įtemptu dienos grafiku.

Rinkos su plonais vietiniais palaikymo tinklais, kur nuotolinė skiriamoji geba yra vienintelė greita parinktis.

Nuo gedimo iki pataisymo: nuotolinės diagnostikos darbo eiga

Kai apsauga suveikia, spintelė įrašo gedimo įrašą su laiko žyma, modulio serijos numeriu ir išmatuotomis vertėmis, tada nusiunčia jį į jūsų platformą per OCPP 1.6j. Prieš atvykstant kitam vairuotojui, prietaisų skydelyje matote klaidos kodą – izoliacijos signalizacija, jungties perkaitimas, tinklelio kritimas.

Du iš trijų pavojaus signalų, kuriuos matome lauke, yra savaime išgydomi arba klaidingi: dulkėta jungtis vieną kartą praneša apie aukštą temperatūrą, tinklo kritimas dviem sekundėms išjungia žemą įtampą. Todėl darbo eiga yra tokia: perskaitykite kodą, patikrinkite portale veikiančios įtampos ir temperatūros reikšmes, tada nuspręskite tarp nuotolinio nustatymo iš naujo ir apsilankymo svetainėje.

Jei nuotolinis atstatymas pašalina įvykį, jis lieka užregistruotas garantiniams ir draudimo įrašams. Jei ne, kodas nurodo technikui, kurį stalčių atidaryti; Dauguma mechaninių pataisymų yra jungties keitimas arba modulio pakeitimas, abu galima atlikti naudojant 13 mm veržliaraktį ir atsarginį modulį.

Pavojaus signalų stiprumas platformoje yra suskirstytas į kelis sluoksnius: informaciniai įvykiai registruojami tyliai, o izoliacijos pavojaus signalai ir pistoleto perkaitimas įjungia SMS arba el. laišką budinčiam inžinieriui. Tokiu būdu naktinės pamainos problema priimama ryte, o ne po pietų.

Sertifikatai faile ir už juos atliekami testai

Pagal pageidavimą šio modelio CE, CB, TÜV, UL ir CCC sertifikatus galima įsigyti kaip kopijas.

13 saugos funkcijų atitinka EN IEC 61851-1:2019 ir 61851-23:2014 standartus.

Kiekviena partija veikia 48 valandas esant 40 °C aplinkos temperatūrai, registruojama galia, efektyvumas ir komunikacijos.

Kiekvienos partijos mėginių spintelė praeina per 96 valandų druskos purškimo kamerą.

Kiekvienas apsaugos išjungimas yra patikrintas gamykloje, o ne tik dokumentuojamas.

Didelio potencialo (hipot) ir įžeminimo tęstinumo patikrinimai kartojami gatavuose įrenginiuose, o rezultatai pridedami prie serijos įrašo.

Konstrukcijos viduje: aštuoni žingsniai nuo lakštinio metalo iki dėžės

CNC perforavimas, lenkimas ir korpuso pjovimas lazeriu, tada suvirinimas ir miltelinis dažymas.

Partijos mėginys patenka į 96 valandų druskos purškimo kamerą, kol gamyba tęsiasi.

Kintamosios srovės įvesties pakopos ir nuolatinės srovės maitinimo moduliai yra pastatyti ant atskirų linijų ir niekada nemaišomi.

SiC modulių, jungčių, RFID plokščių ir kortelių terminalo tikrinimas.

Laidai su sukimo momentu valdomais gnybtais ir vaizdiniu QC praeina ant kiekvienos jungties.

48 valandų perdegimas esant 40°C registravimo išeiga, efektyvumas ir ryšio stabilumas.

Kiekvienos apsaugos veikimo patikrinimas, įskaitant priverstinės izoliacijos signalizaciją.

Pakavimas, dėjimas į padėklus ir fotoreportažas prieš išsiuntimą su serijos numeriais.

Dydžių nustatymo vadovas: kai ši 180 kW spinta jums netinka

Jei jūsų svetainė aptarnauja tik 400 V automobilius per 30 minučių, 180 kW yra daugiau mašinų, nei pateisina srautas; 120 kW agregatas, esantis žemesnėje capex, išvalo tą pačią eilę. Ir jei jums reikia 800 V sunkvežimių papildymo trumpiau nei 30 minučių, tai taip pat netinkamas pasirinkimas – tam darbo krūviui reikia aušinimo skysčiu.

AF-DC-180-Y-B-O-4-H tinka vietoms, kuriose yra 160–250 kVA transformatorius, o ekonomiškumą lemia veikimo laikas, o ne pagrindinė galia. Jei jūsų pagrindinis rūpestis yra atitiktis tinkle arba mokėjimo metodai, mūsų 80 kW ir 60 kW modeliai turi tą pačią spintos platformą.

Pirkite mašiną, kurią iš tikrųjų gali maitinti transformatorius. 180 kW galios įrenginys silpname tinkle, kuris niekada nepateikia daugiau nei 100 kW, yra ženklas, o ne verslas.

Kodėl operatoriai užsisako tiesiai iš gamyklos

Priimami bandomieji užsakymai iš 1 vnt. naujoms rinkoms; konteinerio kaina 10+ vnt.

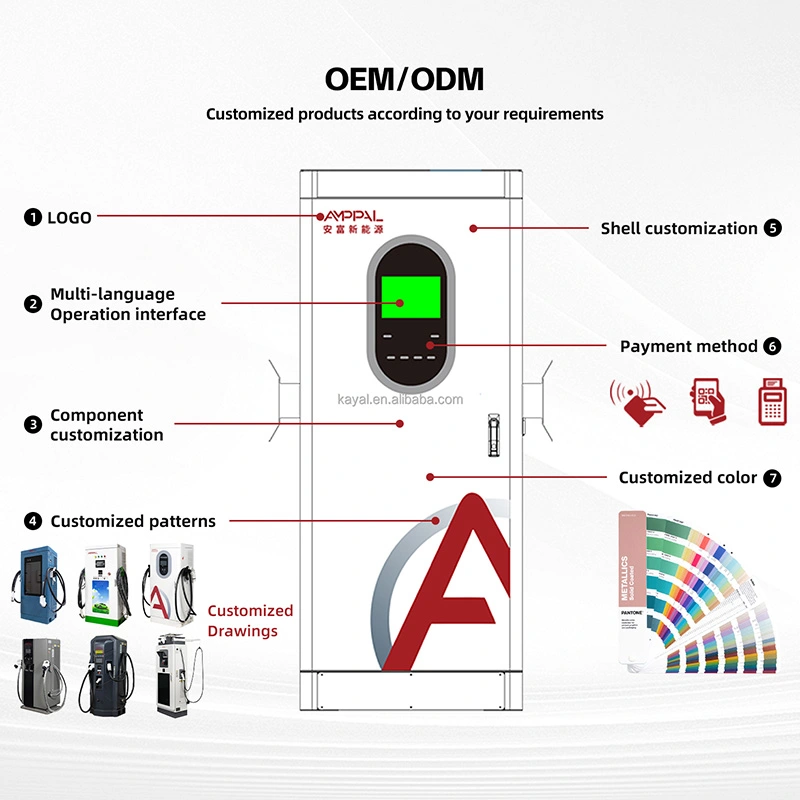

Sandėliavimas išvyksta per 15-20 darbo dienų; OEM variantai prideda apie 7–10 dienų.

Garantijos pretenzijos perduodamos gamintojui, o ne per pardavėjų tinklą.

Atsarginio modulio kaina derinama perkant, todėl remonto išlaidos žinomos iš anksto.

Anglakalbis nuotolinis palaikymas su prieiga prie jūsų OCPP platformos paleidimo metu.

Pakavimo, pakrovimo ir siuntimo dokumentai

Spintelė siunčiama vertikaliai maždaug 1720 × 850 × 660 mm faneros dėžėje su putplasčio kampiniais blokais ir drėgmės maišeliu. Kėlimo ąselės ant rėmo leidžia šakiniam krautuvui ar kranui perkelti visą įrenginį jo nepalenkiant.

Pakrovimo planai apskaičiuojami pagal užsakymo dėžės matmenis; keturios spintelės viename 40 pėdų konteineryje yra tipiškas standartinis planas, pritvirtintas prie pririšimo bėgių.

Eksporto pakavimo sąrašas, komercinė sąskaita faktūra ir sertifikatai pridedami prie siuntos; sertifikatų originalai siunčiami atskirai.

Po pardavimo: MTTR, atsarginiai rinkiniai ir 2 metų terminas

Dvejų metų standartinė garantija apima maitinimo modulius, valdiklį, HMI, jungtis ir kortelės terminalą; eksploatacinės medžiagos, pavyzdžiui, kabeliai, yra apsaugoti nuo gamybos defektų.

Rekomenduojamos atsarginės dalys be priežiūros: vienas maitinimo modulis ir viena valdymo plokštė keturioms spintelėms, pristatomos kartu su užsakymu.

Įprasti skyros laikai: nuotolinis atstatymas apie 15 minučių, jungties keitimas apie 30, modulio keitimas apie 45.

Technikai diagnostikos metu gali prisijungti prie tiesioginės OCPP sesijos su jūsų platforma.

Programinės aparatinės įrangos naujinimai perduodami tinkle, todėl pataisymai gaunami be apsilankymo.

Pusmetinis profilaktinis patikrinimas – filtrai, sukimo momento pakartotinis patikrinimas, jungčių susidėvėjimas – yra rekomenduojamo techninės priežiūros plano dalis.

Montavimas ir priežiūra: neteisinga prieš teisingą

Negerai: stovi spinta ant plikos žemės. Dešinėje: 150 mm betoninė trinkelė, inkariniai varžtai ir nuolydis nuo durų nukreiptas drenažas.

Neteisingai: atsilaisvino maitinimo ir ryšių kabeliai. Dešinėje: atskiri vamzdžiai su traukimo lynu, kad vėliau juos pakeistumėte.

Negerai: nepaisoma ketvirtinio oro filtro patikrinimo. Teisingai: valyti arba keisti filtrus prieš karštąjį sezoną, o ne po kelionės.

Neteisinga: izoliacijos signalizacija traktuojama kaip švelnus įspėjimas. Dešinėje: pirmiausia reikia izoliuoti pistoletą, užregistruoti rodmenis ir patikrinti jungties drėgmę.

Neteisingai: keičiate modulį, kai spintelė veikia. Dešinėje: užrakinkite, patvirtinkite budėjimo režimo šviesos diodą, tada įstumkite atsarginę dalį.

Trys operatoriai kalba apie 180 kW galios įrenginių palaikymą tinkle

Jungtinių Arabų Emyratų logistikos operatorius valdo keturis padalinius neprižiūrimame dykumos sandėlyje. Dulkės buvo tikras priešas: vasarą du kartus per mėnesį pasirodydavo izoliacinės signalizacijos, o nuotolinis atstatymas daugumą jų sutvarkydavo prieš 6 val. pamainą. Jo skundas nuoširdus – jutiklinis ekranas blyksi tiesioginėje saulėje, todėl HMI vidurdienį sunkiai įskaitomas.

Degalinių grandinėje Kazachstane kas kelias savaites žiemą buvo pranešama apie fazės praradimą. Vietinis tinklas trumpam sustojo, kabinetas jį užregistravo, o dėl prietaisų skydelio tendencijos tinklo operatoriaus gedimas buvo pastebėtas per savaitę. Nereikėjo apsilankyti svetainėje.

Mažmeninės prekybos centre Meksikoje buvo jungčių temperatūros signalizacija 40 °C dienomis. Nuvalius kontaktus ir pakeitus vieną susidėvėjusį ginklą tai išsprendė; atsarginis ginklas buvo atvežtas su pirminiu užsakymu, todėl taisymas užtruko vieną valandą.

DUK: Neprižiūrimos 180 kW svetainės veikimas

Kl.: Kas atsitinka, kai įrenginys suveikia 2 val.

A: Gedimas užregistruojamas ir nusiunčiamas į jūsų platformą per OCPP; nuotolinis atstatymas iš portalo atkuria daugumą įvykių.

Kl .: Kaip nuskaityti gedimo kodą?

A: 7 colių ekrano įvykių žurnale arba jūsų platformoje; kiekvienas kodas susiejamas su techninės priežiūros vadovo skyriumi, o šalia kodo rodomos tiesioginės reikšmės.

K: Kokį MTTR turėčiau planuoti?

A: Maždaug 15 minučių nuotoliniam atstatymui ir 45 minutės modulio keitimui vietoje.

Kl.: Ar izoliacijos signalizacijai visada reikia techniko?

A: Ne. Pirmiausia patikrinkite jungties drėgmę ir nešvarumus; aiškiausias po valymo ir nustatymo iš naujo. Apsilankyti reikia tik nuolatiniams ar pasikartojantiems pavojaus signalams.

Kl.: Ar gali vienas asmuo pakeisti maitinimo modulį?

A: Taip. Išjungus maitinimą, stalčiaus tipo modulis išslysta; vadovas apima maždaug du puslapius.

K: Kokias atsargines dalis turėčiau turėti?

A: Mūsų įprasta rekomendacija yra vienas maitinimo modulis ir viena valdymo plokštė keturioms spintelėms.

Kl .: Ar garantija apima žaibo padarytą žalą?

A: Viršįtampių įvykiai tikrinami kiekvienu atveju atskirai; keičiami viršįtampio ribotuvai yra standartinės lauko dalys.

Kl.: Ar 180 kW galios įkrauti be interneto?

A: Taip. Apmokestinimas tęsiamas neprisijungus, o operacijos išsaugomos ir nusiunčiamos, kai nuoroda grįžta.
