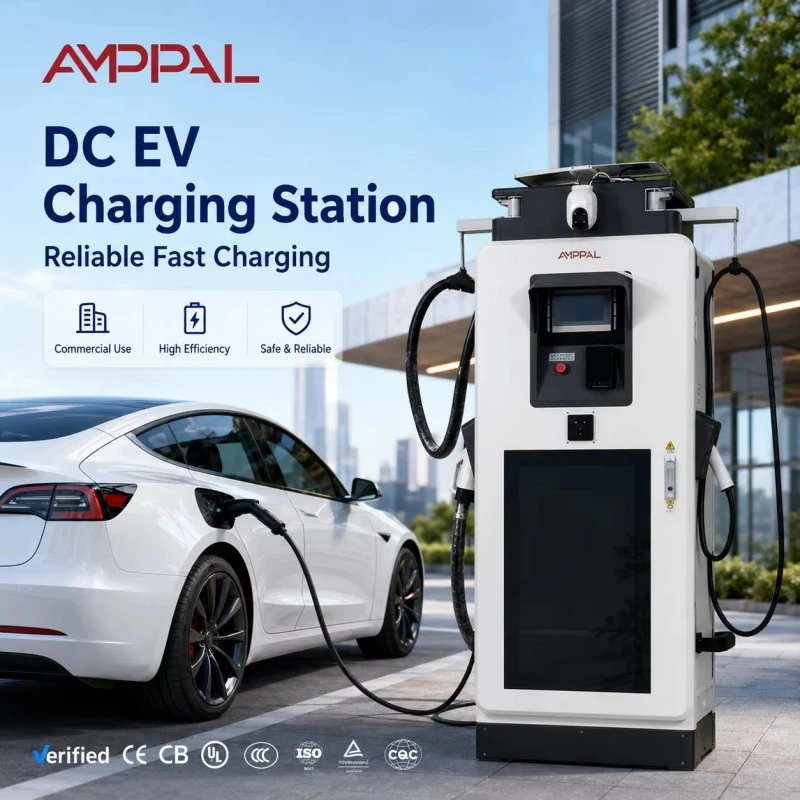

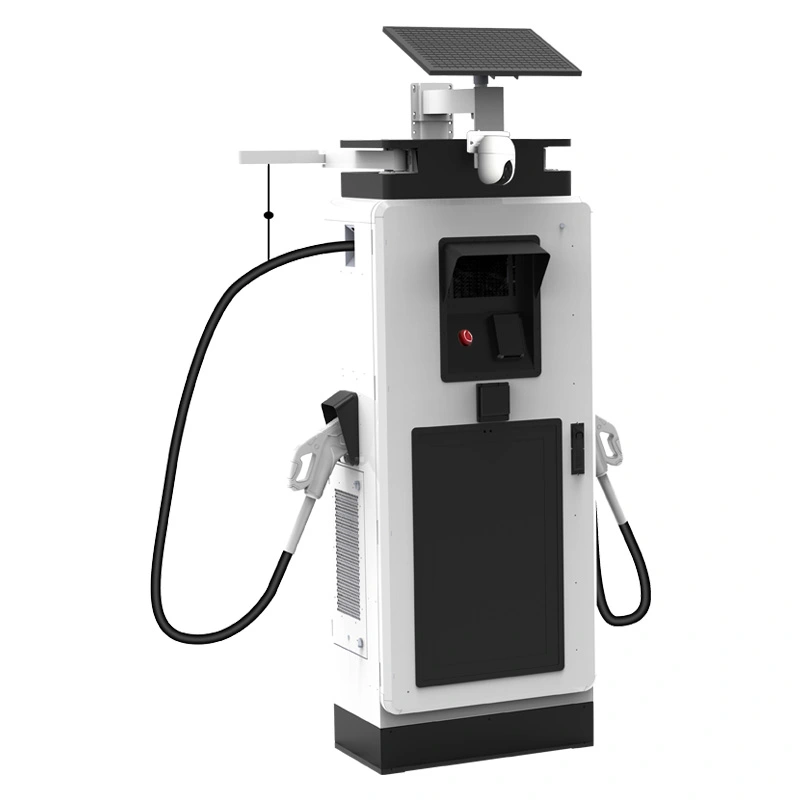

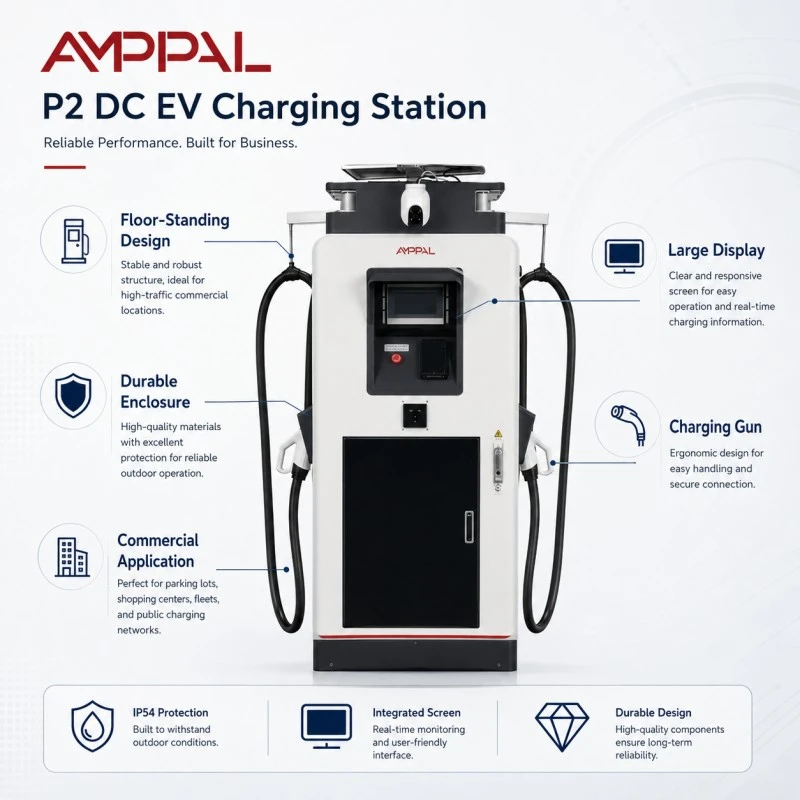

120 kW komercinis nuolatinės srovės EV įkroviklis su skaitmeniniu ekranu viešosioms stotims

Sukurtas 480 V skydeliui: 120 kW įkroviklis Šiaurės Amerikos komercinėms svetainėms

Šiaurės Amerikos komerciniai pastatai yra prijungti prie 480 V trijų fazių, o įkroviklis, kuris nepaiso šio fakto, sukuria transformatoriaus išlaidas, kurių niekas neplanuoja. AF-DC-120-Y-B-M-4-H tiesiogiai paima AC480V±10% 45–65 Hz dažniu, todėl dauguma JAV ir Kanados mažmeninės prekybos, pramonės ir mišrios paskirties vietų gali ją maitinti iš esamo skydo nepridedant žemesnio transformatoriaus.

Jis taip pat sumažina triukšmą iki 60 dB – maždaug 5 dB žemiau įprastų nuolatinės srovės spintų – tai svarbu nekilnojamojo turto linijoms, greta esančiuose sklypuose ir komerciniuose rajonuose, kurie veikia visą naktį. 32 colių 1920 × 1080 ekranas ant skydelio tvarko jūsų medijos ar prekės ženklo turinį, tačiau elektros istorija yra tai, kuo šis modelis skiriasi.

Didžiausias efektyvumas yra 95%, korpusas yra IP54, o CCS1 išvestis apima 0–250 A. Tai 120 kW galios mašina, kuriai lengva pasakyti „taip“ prie įėjimo į servisą, o ekranas laikui bėgant apmoka dalį įrengimo.

Kodėl nekilnojamojo turto linijoje svarbu 480 V įvestis ir 60 dB lubos

Jokio sumažinto transformatoriaus: 480 V paslauga maitina įrenginį tiesiogiai, taupydama išlaidas, grindų plotą ir papildomo konversijos etapo nuostolius.

45–65 Hz plataus dažnio įvestis toleruoja silpnesnę komunalinių tinklų ir generatoriaus galią statybos etapuose, o tai yra tikras pranašumas vietose, kuriose tiekimas nestabilus.

Dėl 60 dB lubų – maždaug įprasto pokalbio lygio – kaimynai ir naktinės pamainos darbuotojai jaučiasi patogiai.

Ventiliatoriaus greitis priklauso nuo apkrovos ir temperatūros, o ne veikia visu galingumu nuo įjungimo, o tai sumažina triukšmą ir energijos švaistymą per 24 valandų ciklą.

Šiluminis sumažinimas apsaugo elektroniką esant 50 °C karščiui, o 120 kW galia veikia normaliomis sąlygomis.

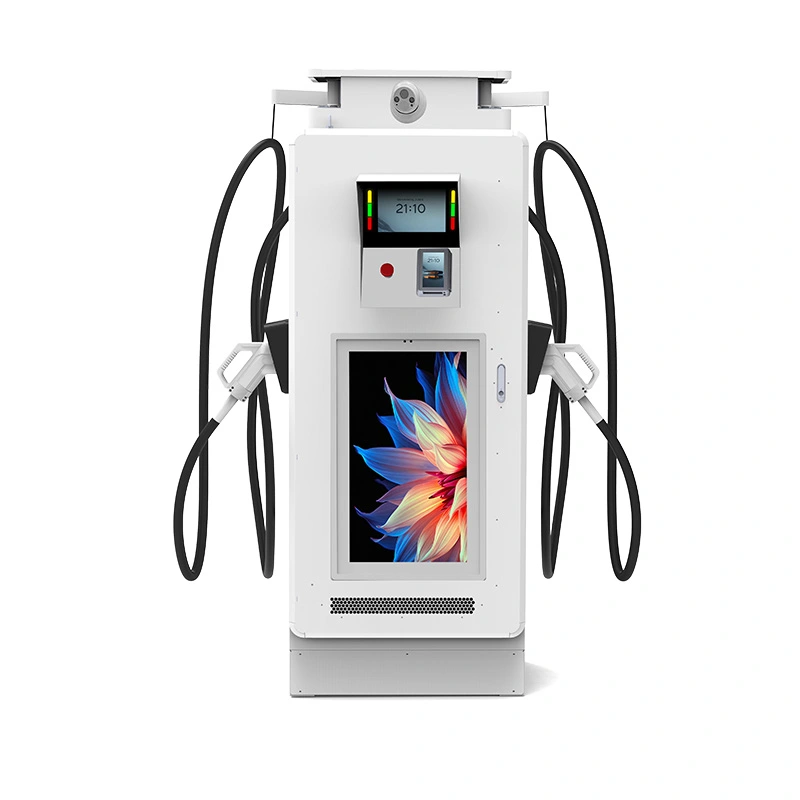

32 colių ekranas vis tiek atlieka savo medijos funkciją – skelbimus, informaciją apie stotį arba jūsų prekės ženklo kilpą – per tą patį nuotolinio turinio portalą.

Techninės specifikacijos

Gamyklinė AF-DC-120-Y-B-M-4-H specifikacija tiksliai tokia, kokia buvo išsiųsta.

Svetainės, kurioms reikalingas garsus matomumas ir tylios naktys

Mišrios paskirties plėtra: mažmeninė prekyba gatvės lygyje su butais aukščiau – įkroviklis veikia visą naktį, nesukeldamas skundų dėl triukšmo.

JAV ir Kanados mažmeninės prekybos tinklai: 480 V plokštės jau yra vietoje, todėl įrenginys patenka į esamą paslaugą.

Biurų ir viešbučių parkavimo garažai: 20–40 minučių trukmės seansai esant 120 kW galiai apverčia kioskus visą darbo dieną.

Savivaldybės sklypai šalia gyvenamųjų kvartalų: pritemdytas ekranas ir 60 dB lubos užtikrina draugiškumą kaimynams net ir per naktį.

Pramoninių 480 V paslaugų parko depai: vienas skydas maitina įkroviklius ir esamą parduotuvės įrangą.

Konferencijų centrai ir renginių vietos: ekrane rodomi rėmėjų pranešimai pasirodymų metu, o 120 kW galia apsuka automobilius tarp seansų.

Kaip mašina paverčia 480 V į DC – be triukšmo

Įvesties pakopa išlygina AC480V trifazę į tarpinę nuolatinės srovės magistralę, tada aukšto dažnio keitikliai sumažina maitinimą iki transporto priemonės reikalaujamos įtampos. Plataus diapazono perjungimo moduliai yra priežastis, dėl kurios įrenginys išlaiko 95% didžiausią efektyvumą esant šiai įvesties įtampai, kuri yra sunkesnė, nei atrodo – didesnė įvesties įtampa sugriežtina perjungimo ribas.

Triukšmo istorija yra apie aušinimą, o ne konversiją. Ventiliatoriai yra reguliuojami temperatūra ir didžiąją laiko dalį veikia daliniu greičiu; tik nuolatinės didelės apkrovos stumia juos iki pilno apsisukimų skaičiaus. Tai yra praktinis skirtumas tarp 60 dB įrenginio ir 65 dB spintelių, įprastų šioje klasėje.

OCPP 1.6/2.0 perduoda seanso duomenis, nuotolinę diagnostiką ir programinės įrangos naujinimus, o ekrane veikia atskiras turinio tiekimas. Abi sistemos teikia ataskaitas į vieną stoties įrašą jūsų užpakalinėje sistemoje.

Bandymai, kurie patvirtina 60 dB teiginį ir elektros saugos ženklus

Garso slėgis matuojamas 1 metro atstumu nuo spintos esant pilnai apkrovai ir įrašomas į įrenginio bandymo ataskaitą, todėl 60 dB skaičius yra patikrinamas, o ne brošiūros spėjimas.

CE ir TUV tipo patvirtinimas apima visą įrenginį; Eksporto failams yra prieinamos UL ir CB elektros ataskaitos.

96 valandų trukmės druskos purškimo bandymas ant korpuso ir ekrano rėmo sandariklių.

Izoliacijos ir viršįtampių bandymai AC480V įvesties pakopoje visoje 45–65 Hz juostoje.

48 valandų pilnos apkrovos įdegimas registruoja triukšmą, temperatūrą ir elektros rodmenis pagal serijos numerį.

Moduliai vertinami nuo -30°C iki +55°C; visas įrenginys nurodytas nuo -25°C iki +50°C.

Nuo ritės iki dėžės: 480 V įtampai paruoštos spintelės kūrimas

1 veiksmas. Plieninės ritės yra pjaustomos lazeriu ir suvirinamos robotu FANUC linijose.

2 žingsnis. TRUMPF stabdžių presai formuoja plokštes; miltelinis dažymas ir kietėjimas.

3 veiksmas. 480 V įvesties pakopa – kontaktoriai ir viršįtampių iškrovikliai – yra prijungtas prie kintamosios srovės linijos su sukimo momento valdymu.

4 veiksmas. Lygintuvo moduliai ir ekrano mazgas montuojami ant nuolatinės srovės linijos.

5 veiksmas. Sumontuojamas ir užsandarinamas aušinimo mazgas, ventiliatoriai, ortakiai ir temperatūros jutikliai.

6 veiksmas. Visos apkrovos bandymas esant 120 kW galios užfiksuoja efektyvumą, galios koeficientą ir triukšmą vienam įrenginiui.

7 veiksmas. 48 valandų trukmės įjungimas kartu sujungia įkrovimo seansus ir ekrano atkūrimą.

8 žingsnis. Galutinė apžiūra ir sudėjimas į dėžę; iki 2024 m. gamykla išsiuntė daugiau nei milijoną vienetų.

120 kW ekrano bloko suderinimas su jūsų aptarnavimo įėjimu

Nurodykite šį įrenginį, kai jūsų svetainė yra Šiaurės Amerikoje su 480 V komercine paslauga arba bet kurioje rinkoje, kurioje veikia 480 V trifazė įtampa. 120 kW yra praktiška vidutinė klasė: dauguma keleivinių elektromobilių pilnai įkraunama per 25–45 minutes, nereikalaujant 160 kW plius spintelių maitinimo. Tai taip pat suteikia jums antrą pajamų srautą per ekraną, neapsunkinant elektros instaliacijos.

Nepirkite jo svetainėje, kurioje teikiamos tik 208 V arba 230/400 V paslaugos. Šis įvesties variantas yra fiksuotas ties 480 V, o pridėjus transformatorių, visa esmė prarandama – paklauskite mūsų 380 V varianto, jei tai jūsų tinklas.

Ir jei svetainėje yra miegamieji tiesiai virš priekinio kiemo, biudžetas yra realus: viduje naktį girdimas net 60 dB. Prieš kaimynams pateikdami pirmąjį skundą, suplanuokite garso barjerą arba naktinį maitinimo blokavimo grafiką.

Ką siūlo AMPPAL, ko nepasiūlo vietiniai platintojai

Tiesioginė gamyklos kaina iš Yueqing, su CE, TUV, UL ir CB sertifikatais pasiūlymo pakete.

15-20 darbo dienų pristatymas po brėžinio patvirtinimo; MOQ iš vieno konteinerio.

OEM/ODM: jūsų prekės ženklas korpuse ir ekrano įkrovos ekrane.

Mes patys valdome daugiau nei 200 stočių, todėl inžineriniai atsiliepimai iš lauko grįžta į projektavimą.

2 metų garantija su atsarginėmis plokštėmis ir moduliais pristatoma per 5 darbo dienas.

120 kW įrenginio pakavimas ir pristatymas JAV darbo vietai

Spintelė siunčiama vertikaliai plieno rėmo dėžėje, kurios dydis tinka 1800 × 750 × 690 mm korpusui. Ekranas yra padengtas putplasčiu ir fanera, o CCS1 surinkimas yra paminkštintoje vidinėje dėžutėje.

Dėžės turi šakių kišenes ir keturis kėlimo taškus; dėžės planas pateikiamas kartu su pasiūlymu, kad jūsų ekspeditorius galėtų suplanuoti sunkvežimį iš uosto į vietą. Įrenginys visą laiką važiuoja vertikaliai, todėl vidinės šynos ir ekrano sandariklis lieka nepažeisti.

Sąlygos yra FOB Ningbo arba CIF į JAV arba Kanados uostą. Sąskaita faktūra, pakavimo sąrašas, važtaraštis, kilmės sertifikatas ir bandymų protokolai išrašomi per 3 darbo dienas nuo pakrovimo.

Garantija, atsarginės dalys ir palaikymas po vieneto nusileidimo

2 metų standartinė garantija, apimanti modulius, valdiklį, ekraną ir aušinimą.

Atsarginiai maitinimo moduliai ir skydai sandėlyje; keitimas tarp laivų per 5 darbo dienas.

Nuotolinė OCPP diagnostika dėl gedimų, programinės įrangos ir ventiliatoriaus elgesio.

Pradedant eksploatuoti palaikymas vaizdo skambučiu pirmą kartą montuotojams.

Ketvirčio priežiūros kontrolinis sąrašas, apimantis filtrus, ventiliatorius ir sukimo momento patikras.

Montavimo pastabos 480 V aikštelėms ir mišraus naudojimo rajonams

Negerai: maitina įrenginį iš 208 V skydelio ir tikimasi visos galios. Dešinėje: prie aptarnavimo įėjimo parūpinkite AC480V±10% trifazės įtampos.

Neteisinga: darant prielaidą, kad įrenginys yra tik 50 Hz. Teisingai: jis priima 45–65 Hz, tačiau prieš įjungdami, patvirtinkite vietinį dažnį vardinėje plokštelėje.

Neteisingai: pastatykite spintelę prie sienos taip, kad ventiliatoriai būtų nukreipti į kampą. Dešinėje: laikykitės montavimo vadove nurodyto tarpo, kad ventiliatoriaus valdymas veiktų taip, kaip numatyta.

Neteisinga: ventiliatoriai verčiami dideliu greičiu po karštos dienos. Dešinėje: leiskite valdikliui juos nuleisti; priverstinis greitis tik eikvoja galią ir padidina triukšmą.

Neteisingai: nepaisoma fazių balanso bendroje paslaugoje. Teisingai: prieš pradedant eksploatuoti, elektrikas patikrins apkrovą visose trijose fazėse.

Atsiliepimai iš operatorių, kuriems rūpi decibelai

2025 m. pradžioje vienas rangovas Hiustone, Teksase, JAV, įrengė du blokus mažmeninės prekybos aikštėje. Pagrindinis nekilnojamojo turto valdytojo rūpestis buvo triukšmas iš šalia esančio daugiabučio; po trijų mėnesių vienintelis užregistruotas skundas buvo ekrano ryškumas 23 val., kuris nakties tvarkaraštyje buvo nustatytas tą pačią savaitę. Nuo to laiko įkrovimo pusei nebereikėjo skambinti į techninės priežiūros centrą.

Prekybos centro savininkas Toronte, Kanadoje, tiekia įrenginius iš prekybos centro 480 V skydo ir visiškai sutaupė transformatoriaus išlaidas. Paleidimo metu elektrikas patvirtino fazės apkrovą; Vienintelis jų trūkumas yra tas, kad ekrano šabloną išmokti užtruko šiek tiek laiko, o įkrovimo pusė veikė aštuonis mėnesius.

Kūrėjas Sietle (JAV) pastatė įrenginį mišraus naudojimo garaže, kur mažmeninės prekybos nuomininkas norėjo, kad būtų rodomas skelbimas. Nuomininkas praneša apie 60 dB ribą, išlaikytą jų triukšmo tyrime, ir dabar planuoja dar dviejuose nekilnojamojo turto objektuose; mažas skundas yra tas, kad CCS1 laidas jaučiasi kietesnis žiemos šaltyje nei tikėtasi, o tai yra kabelio apvalkalo, o ne įkroviklio gedimas.

DUK: 480 V įvestis, triukšmo ribos ir 120 kW išvestis

Kl.: Ar šis įrenginys gali veikti su 380 V europietiška galia?

A: Ne, šis variantas nustatytas ties AC480V±10%. Paprašykite 380 V versijos, jei jūsų tinklas yra 230/400 V.

Kl .: Koks iš tikrųjų yra 60 dB garsas?

A: Apie įprasto pokalbio lygį, matuojant 1 metro atstumu nuo spintelės esant pilnai apkrovai.

K: Ar triukšmas pablogėja naktį?

A: tik tada, kai to reikalauja apkrova ir šiluma; ventiliatoriaus greitis priklauso nuo temperatūros, o ne pagal laikrodį.

K: Kokio dydžio tiektuvo reikia 120 kW galios įrenginiui esant 480 V įtampai?

A: Maždaug 150 A per fazę esant pilnai apkrovai prieš atsargą; jūsų inžinierius turėtų išmatuoti pertraukiklį taip, kad būtų pakankamai vietos įsiveržimui ir būsimiems papildymams.

K: Ar 32 colių ekranas padidina triukšmą?

A: Ne, skydelis yra pasyviai aušinamas ir visiškai tylus bet kurią valandą.

K: Ar reikalingas transformatorius?

A: Ne, jei jūsų svetainėje yra 480 V trifazis; įrenginys skirtas tiesiogiai prisijungti prie tokios paslaugos.

Kl .: Ką apima garantija?

A: 2 metų standartas, apimantis maitinimo pakopą, ekraną ir aušinimo sistemą.

Klausimas: Ar galime jį įdiegti Kanadoje?

A: Taip, 480 V yra standartinė, o sertifikavimo dokumentai pristatomi kartu su įrenginiu.
