600 kW skysčiu aušinama itin greito elektromobilių įkrovimo sistema, skirta sunkiasvorių automobilių parkams

Kas yra AF-DC-600 ir ką jis signalizuoja

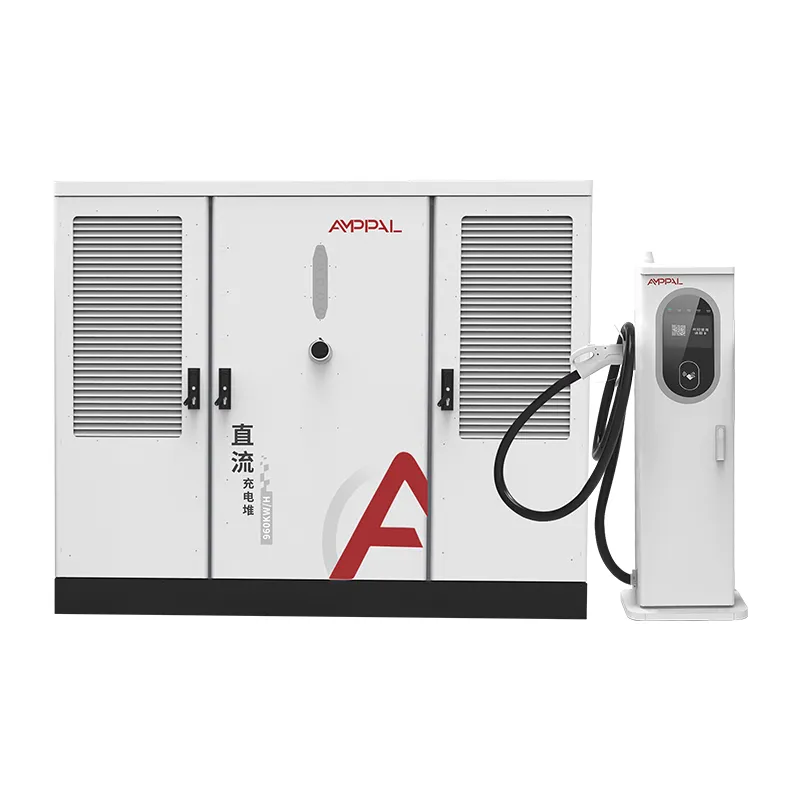

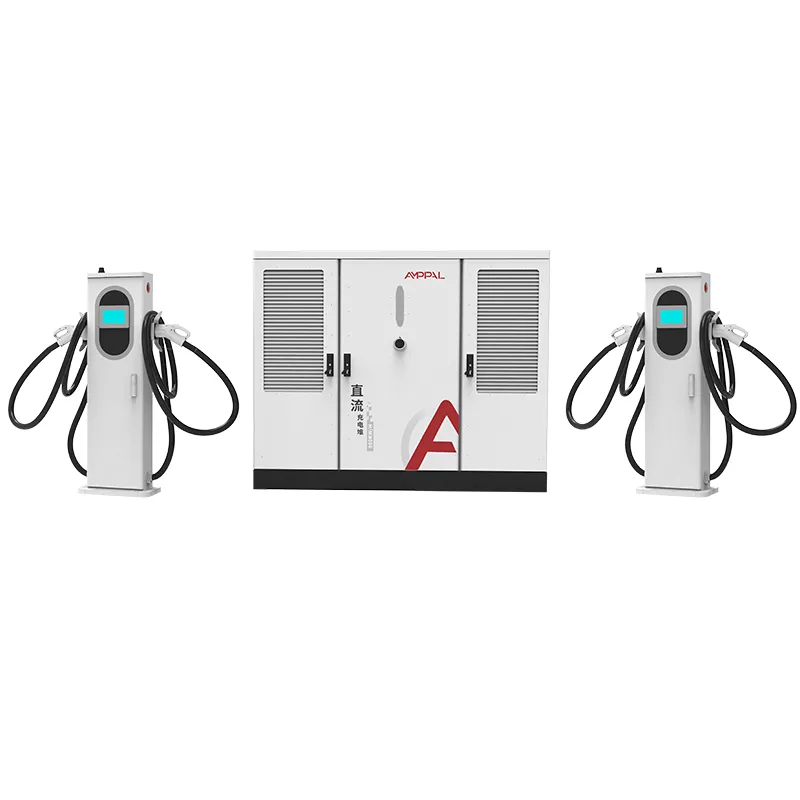

AF-DC-600 yra 600 kW skysčiu aušinamas įkrovimo blokas, sukurtas taip, kad atitiktų pramonės kryptis, o ne tik ten, kur ji yra šiandien. Jo 600 A skysčiu aušinami gnybtai atitinka jungčių geometriją, kurią pati AMPPAL pasiūlė 2025 m. balandžio mėn. Kantono mugėje – pasiūlymas atkreipė Tarptautinės elektrotechnikos komisijos (IEC) ekspertų dėmesį.

Standartas svarbesnis esant 600 kW nei 60 kW. Bet kuris gamintojas gali sukurti didelį galios modulį; tikrasis klausimas yra tas, ar šiandien vairuotojo rankoje esantis kištukas vis dar tiks stotims, kurią jūsų įpėdinis pastatys 2030 m. AMPPAL pasirinko savo inžinerinį svorį skirti būtent šiam sąsajos klausimui.

Šis krūvas yra konkretus rezultatas: 600 kW galios baseinas, 600 A skysčių pistoletai, OCPP 1.6/2.0 telemetrija ir sąsaja, sukurta išgyventi dešimtmetį jungčių evoliucijos.

Pasiūlymas apima fizinį sluoksnį, kurio dauguma pardavėjų praleidžia: aušinimo skysčio jungiamąsias detales ir kontaktų išdėstymą, pagal kuriuos nustatoma, ar gamintojo A ginklas atitinka gamintojo B stotį. Be šio sluoksnio kiekvienas 600 A dislokavimas rizikuoja tapti sala, kurią gali aptarnauti tik jo prekės ženklas.

Kodėl svarbi standartinė inžinerija esant 600 kW galiai

Sąsajos ilgaamžiškumas: skysčiu aušinama jungtis atitinka AMPPAL standarto pasiūlymą, todėl dabar įsigyta aparatinė įranga išlieka suderinama, kai bręsta standartas.

600 A nuolatinė išvestis iš kiekvieno gnybto su sandariu aušinimo skysčio kilpos laikikliu ir pistoletu žemesnėje nei 45 °C temperatūroje.

600 kW baseino talpa aptarnauja keturis 150 kW klasės užsiėmimus arba vieną pilnos srovės sunkvežimio įkrovimą; planuotojas subalansuoja abu.

94,5 % maksimalus efektyvumas ir IP54 apsauga toje pačioje S2 klasės spintelėje kaip ir 480 kW modelio, supaprastinant atsargines dalis ir mokymą.

Visa protokolo aprėptis kiekviename terminale – CCS1, CCS2, GB/T, CHAdeMO, NACS – taigi vienas dėklas apima mišrią rinką.

OCPP 1.6/2.0 su nuotoline diagnostika, paprastesnis, nes duomenų modelis jau yra suderinamas.

Mažesnė modifikavimo rizika: kai standartas bus baigtas, stotims, sukurtoms pagal pasiūlymą, reikia atnaujinti programinę-aparatinę įrangą, o ne naujus ginklus ar pertvaras.

Techninės specifikacijos

Kam šiandien reikia 600 kW (ir kam anksti)

Sunkiasvorių koridorių stotys, į kurias 800 V sunkvežimiai ir autobusai atvyksta nenuspėjamais intervalais.

Regioniniai centrai, kurie turi aptarnauti keturis automobilius, kurių vidutinė galia 150 kW, nepridedant antrojo transformatoriaus.

Elektrinių tolimųjų reisų sunkvežimių depai, apmokestinantys 40–90 minučių pietų metu.

Uostai ir logistikos aikštelės, standartizuojančios 600A skysčių jungtis savo laivynui.

Nacionalinio koridoriaus pilotai šalyse, kuriose įdiegta IEC suderinta skysčių aušinimo sąsaja.

Kaip „Stack“ ir „Standartas“ veikia kartu

AF-DC-600 veikia ta pačia architektūra kaip ir likusioje S2 šeimoje: AC380V±15% įvestis, 600 kW galios modulio baseinas vienoje nuolatinės srovės magistralėje ir 600 A skysčiu aušinami gnybtai su sandariomis aušinimo skysčio kilpomis. Planuotojas kiekvienam terminalui suteikia reikalaujamą srovę iki telkinio ribos.

Sąsajos darbas svarbus jungtyje, kur standartiniame pasiūlyme apibrėžiamas kontaktų išdėstymas, aušinimo skysčio tvirtinimo geometrija ir rankos paspaudimo tarp pistoleto ir transporto priemonės seka. Tai yra ta dalis, kuri leidžia 2026 m. sunkvežimį prijungti prie 2031 m. stoties ir vis tiek tvarkingai derėtis. Kiekvienas terminalas pristatomas su dabartine rankos paspaudimo versija, o ginklo programinė įranga atnaujinama naudojant OCPP, kaip ir likusi dalis.

Telemetrija naudoja tą patį OCPP kanalą kaip ir galios valdymas, todėl užpakalinė programa mato aušinimo skysčio temperatūrą, jungčių ciklus ir modulio būklę kiekviename terminale – duomenis, kuriuos IEC darbo grupė naudoja tobulindama standartą.

Be sertifikatų: AMPPAL standartinis pasiūlymas

AF-DC-600 pristatomas su visu CE/TUV/CB/CCC/UL sertifikatų rinkiniu, o skysčio jungtis yra sertifikuota atskirai pagal siūlomą sąsają.

Kiekviena spinta atlieka izoliacijos varžos bandymą esant 1000 VDC ir įžeminimo tęstinumo patikrinimą.

Modulio balansas visame 600 kW baseine patvirtinamas per dviejų dienų pilnos apkrovos degimą gamykloje.

Pistoleto patvarumas nustatomas atlikus 20 000 ciklų mėginių ėmimo testą, atitinkantį koridoriaus darbo prognozes.

Kiekvienai partijai patvirtinama apsauga nuo patekimo į IP54 (IEC 60529) ir atsparumas viršįtampiams (IEC 61000-4-5).

Paketinių bandymų ataskaitos pateikiamos kartu su įrenginiu, įskaitant jungties žurnalą apie įsidegimą.

Aštuoni žingsniai už AF-DC-600

S2 klasės korpuso plieno lakštai pjaustomi TRUMPF lazeriais, tada formuojami CNC.

Spintelė padengta milteliniu būdu.

Suderinti modulių rinkiniai yra iš tam skirtos nuolatinės srovės surinkimo linijos.

Ant švaraus stendo surenkami 600A skysčių pistoletai, o toje stotyje užsandarinamas aušinimo skystis.

Šynos ir diržai yra reguliuojami sukimo momentu; aušinimo skysčio kilpa yra patikrinta slėgio bandymu.

FANUC robotai tvarko modulių išdėstymą.

Įrenginyje įdiegta programinė įranga, o OCPP profilis nustatytas jūsų vidiniam įrenginiui.

Tik po dviejų dienų perdegimo ir 14 punktų patikrinimo spintelė susikaupia.

Ankstyvas įvaikintojas ar greitas sekėjas: kas tu esi?

Įsigykite AF-DC-600, jei statote dešimtmetį: koridorius, sunkvežimių parką arba nacionalinį tinklą, kuris bus standartizuotas 600A skysčių sąsajose. Ankstyvosios standartinės aparatinės įrangos nereikės modifikuoti, kai IEC rekomendacija įsigalios, o koridorių tinklai, kurie įsipareigoja anksti, taip pat blokuoja jungčių tiekimą prieš atsirandant pagrindinei paklausai.

Praleiskite tai, kai jūsų seansai dažniausiai yra 250A klasės: 600 kW baseinas ir 600 A ginklai kainuoja daugiau, nei reikia darbui, o 240 kW arba 360 kW galios kaminas uždirba tiek pat pajamų. Taip pat praleiskite tai, kai tinklo jungtis negali išlaikyti 600 kW galios, nes rietuvė nedirbtų tuščiąja eiga žemiau savo nominalios vertės.

Jei esate greitai sekantis tipas, laukti užbaigtų IEC dokumentų yra pateisinama, tačiau AF-DC-600 jau pristato siūlomą AMPPAL geometriją, todėl laukimas daugiausia perka popierių, o ne aparatūros pakeitimus.

Balso tiekėjo pasirinkimas standarte

AMPPAL 2025 m. balandžio mėn. Kantono mugėje pristatė skysčiu aušinamos sąsajos pasiūlymą ir yra pagrindinis pasaulinio skysčiu aušinimo standartinio pokalbio dalyvis.

NEOM žaliojo vandenilio projektas Saudo Arabijoje paėmė 500 skysčiu aušinamų įrenginių iš tos pačios gamybos linijos.

Atsargos iš gamyklos iškeliauja per 15-20 darbo dienų, o minimalus užsakymas yra vienas krūvas.

Daugiau nei 200 stočių AMPPAL tinkle pateikia inžinierių komandai lauko duomenis apie jungčių nusidėvėjimą.

EXW, FOB Ningbo arba CIF kainodara su įvardytu inžinieriumi, kuris lieka iki paleidimo.

S2 klasės siuntimas: dėžės, varžtai ir dokumentai

1850 x 1850 x 1000 mm dydžio spintelė AF-DC-600 pristatoma sustiprintoje faneros dėžėje, o kiekvienas 600 A skysčio gnybtas yra putplasčiu išklotoje, aušinimo skysčiu sandarioje dėžutėje.

Viename 40 pėdų konteinerio krūva su dviem terminalais; dėžės varžtai prie grindų bėgių ir bendrasis svoris yra 1400–1600 kg vienam komplektui.

Eksporto pakete yra komercinė sąskaita faktūra, pakuočių sąrašas, B/L, kilmės sertifikatas ir kiekvienos partijos bandymų ataskaitos EXW, FOB Ningbo arba CIF sąlygomis; krovinių gabenimas jūra iš Ningbo į Roterdamą trunka 32–38 dienas, o krovinių gabenimas oro transportu yra skubių pavienių vienetų pasirinkimas.

Dvejų metų dangtis, pastatytas apie 600 A įranga

Garantija galioja 2 metus korpusui, gnybtams, moduliams ir aušinimo skysčio grandinei, kartu su sąsajos geometrijos pakartotiniu patvirtinimu pagal besikeičiantį standartą.

Aušinimo skysčio papildymo rinkiniai ir atsarginiai skysčių pistoletai pristatomi per 3–5 darbo dienas.

Kas ketvirtį nuotoliniu būdu tikrinamos aušinimo skysčio temperatūros tendencijos ir jungčių ciklų skaičius.

Šešių mėnesių tikrinimo lapas – aušinimo skysčio lygis, spaustukai, ginklo susidėvėjimas – pateikiamas penkiomis kalbomis.

Speciali „WhatsApp“ linija sujungia jus su garantiniu inžinieriumi su jūsų serijos numeriais.

Didelės srovės krūvų valdymas: neteisinga prieš dešinę

Neteisingai: darant prielaidą, kad bet kokia 600A jungtis iš kito prekės ženklo yra suderinama su pistoletu AF-DC-600. Dešinėje: naudokite suderintą AMPPAL jungtį; rankos paspaudimas ir aušinimo skysčio jungtis atitinka siūlomą standartą, o ne patentuotą nuorodą.

Neteisingai: rietuvė veikia visa 600 kW galia naudojant 400 A vardinį tinklo tiekimą. Dešinėje: nustatykite įvesties limitą HMI, kad jis atitiktų ryšį; planuotojas tai gerbia.

Neteisingai: su skystu pistoletu elgiamasi kaip su pneumatiniu pistoletu ir sandariai suvynioti. Dešinėje: pakabinkite jį ant stovo kablio; sandarios ritės sulenkia aušinimo skysčio žarną.

Neteisingai: praleidžiamas jungties ciklo registravimas. Dešinėje: peržiūrėkite ciklų skaičių per terminalą kas ketvirtį; jis numato ginklo pakeitimą maždaug 10% tikslumu.

Neteisingai: atnaujinama programinė įranga nepatikrinus OCPP versijos vietoje. Dešinėje: pirmiausia suderinkite galinio profilio profilį; kaminas palaiko 1.6 ir 2.0, bet jie persijungia konfigūracijose.

Balsai iš ankstyvų 600 kW diegimų

Turkijos greitkelių operatorius 2025 m. rugsėjį įrengė vieną AF-DC-600 bandomajame koridoriuje. Jų inžinierius sakė, kad IEC suderinta jungtis buvo lemiamas veiksnys, nes ankstesniame 350 kW bandyme buvo naudojamas patentuotas kištukas, kuris juos sujungė. Skundas: paleidimas užtruko savaite ilgiau nei 480 kW S2, nes tinklo operatorius norėjo papildomų apsaugos tyrimų. Dabar jie planuoja antrą padalinį priešinga kryptimi.

Norvegijos depas, įkraunantis elektrą, naudoja kaminą trijų sunkvežimių įkrovimui pietų metu. Keturių juostų planuotojo balansas veikė kaip nurodyta, o sunkvežimiai nuo 20% iki 80% buvo įkrauti per maždaug 40 minučių; Aikštelės vadovas pažymėjo, kad užsandarintą aušinimo skysčio kilpą reikia vieną kartą patikrinti per šešis mėnesius, o ne kas savaitę vandens papildymą, kurio jie tikėjosi.

Kazachstano koridoriaus vystytojas nusipirko du blokus iškart po Kantono mugės susitikimo, kuriame AMPPAL pristatė pasiūlymą. Jų generalinis direktorius teigė, kad pirkimas iš standartų kūrėjo jautėsi saugesnis nei pirkimas iš pasekėjo, todėl jie užsisakė trečią įrenginį prieš išsiunčiant pirmąjį.

Standartų DUK: aštuoni tiesūs atsakymai

Klausimas: Ką tiksliai AMPPAL pasiūlė Kantono mugėje?

A: skysčiu aušinamas įkrovimo sąsajos standartas, apimantis jungties geometriją, aušinimo skysčio jungtis ir rankos paspaudimo protokolą; IEC ekspertai susidomėjo pasiūlymu.

Kl.: Ar AF-DC-600 veikia su šiuolaikiniais automobiliais?

A: Taip, kiekvienas terminalas palaiko CCS1, CCS2, GB/T, CHAdeMO ir NACS, todėl šiandieninis parkas apmokestinamas įprastai.

Kl.: Kas pasikeis, kai IEC standartas bus baigtas?

A: Tikėtini programinės aparatinės įrangos ir bandymo atnaujinimai; pasiūlyta aparatinės įrangos geometrija AMPPAL jau yra gaminyje, todėl fizinė jungtis nesikeičia.

Kl.: Ar viename rietuvėje vienu metu galima aptarnauti keturis automobilius?

A: Taip, 600 kW galios baseinas yra padalintas į iki 8 terminalų, pirmenybė teikiama 600 A skysčių juostoms.

Kl .: ko reikia diegimui iš tinklo?

A: AC380V±15% trifazis; visa išvestis traukia apie 910 A per fazę, todėl dauguma svetainių planuoja transformatorių.

K: Ar aušinimo skystis yra saugus susidūrimo metu?

A: Skystis yra dielektrinis ir netoksiškas pagal naudojamą kiekį, o kilpa yra sandari ir patikrinta slėgio.

Kl .: Kaip greitai galime pristatyti?

A: Maždaug nuo trijų iki keturių savaičių (15-20 darbo dienų) po to, kai indėlis bus pastatytas atsargoms.

Kl.: Ar garantija apima būsimus standartinius atnaujinimus?

A: Aparatinės aparatinės įrangos atnaujinimai yra nemokami 2 metus, o aparatinės įrangos geometrija jau atitinka siūlomą standartą.
