480 kW skysčiu aušinama nuolatinės srovės greito įkrovimo maitinimo sistema, skirta komerciniams elektromobilių tinklams

480 kW galios S2 kaminas paprastais terminais

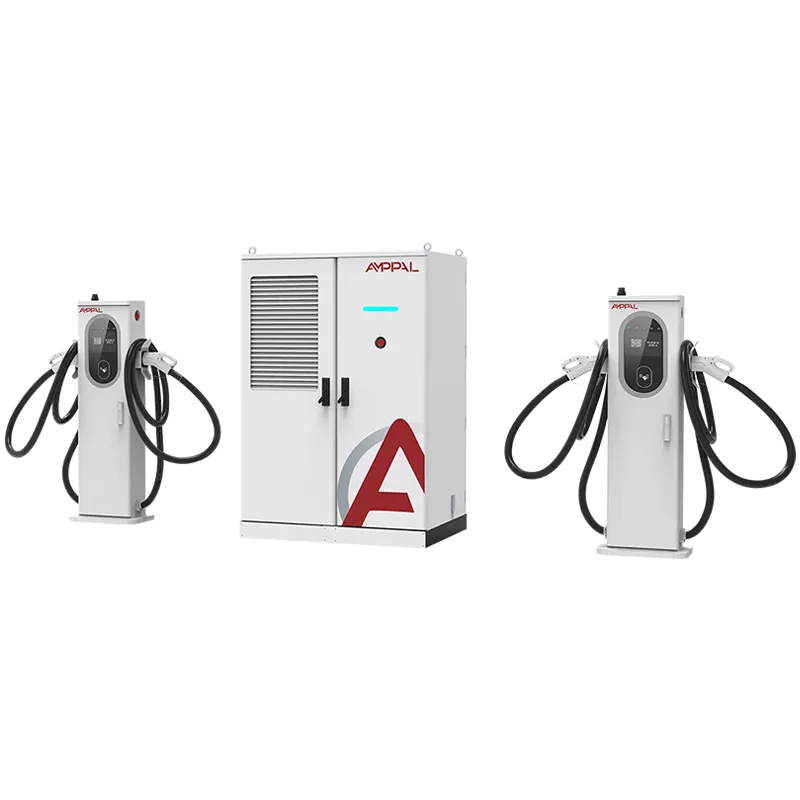

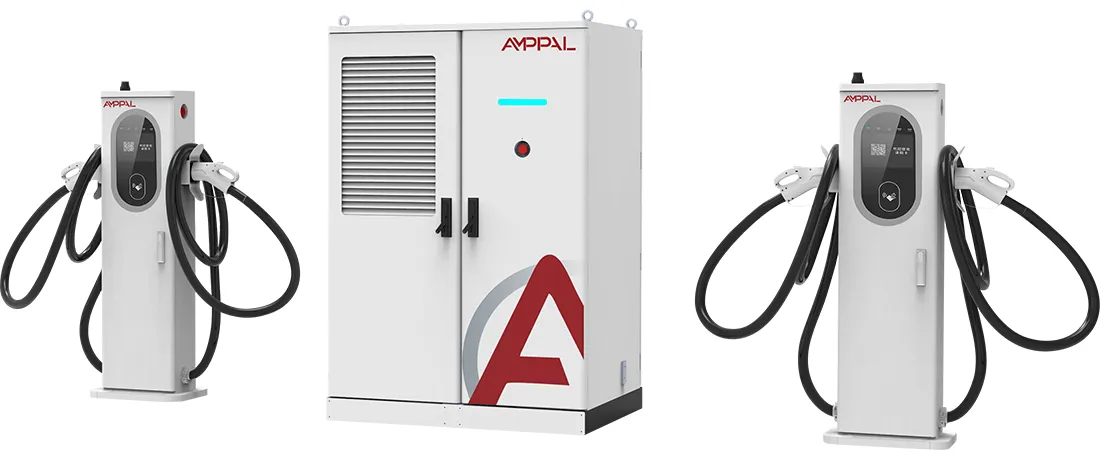

AF-DC-480-LC-S2 yra 480 kW įkrovimo blokas su vienu apgalvotu pasirinkimu: kiekvienas terminalas yra aušinamas skysčiu iki 600 A, o aušinimo kilpa eina per laidą ir pistoletą, o ne tik maitinimo modulį. 1850 x 1850 x 1000 mm pagrindinė spinta tiekia srovę į gnybtus, kurie išlieka pakankamai ploni, kad vairuotojas galėtų pakelti viena ranka.

Fizika yra negailestinga. 600A nuolatinės srovės srovei per varį reikia maždaug 240 mm² laidininko skerspjūvio; apvyniotas izoliacija, tokio dydžio oru aušinamas kabelis sveria apie 7-8 kg vienam metrui ir yra pakankamai standus, kad galėtų kovoti su vartotoju. Perkiškite tą pačią srovę per plonesnį laidą ir varis per kelias minutes praeis 90°C.

Skysčio aušinimas nutraukia šį kompromisą. Aušinimo skystis cirkuliuoja apvalkalo viduje, nuneša šilumą nuo šaltinio ir leidžia laidininkui susitraukti iki praktiško dydžio. Rezultatas – pistoleto ir kabelio surinkimo šviesa, kurios pakanka viena ranka prijungti prie 600 A.

Ką jūsų svetainėje pakeičia 600A skysčiu aušinami kabeliai

Ergonomika viena ranka: skysčiu aušinamas pistoletas ir kabelis sveria maždaug 60 % mažiau nei oru aušinamas agregatas, skirtas tokiai pačiai srovei, o tai svarbu 16 valandų pamainų dienomis.

Kabelio temperatūra išlieka netoli 40°C esant 600A nenutrūkstamai, todėl guminis apvalkalas nesuminkštėja, jungtis nešliaužia, o kontakto varža išlieka stabili.

Plonesni laidai pasiekia toliau: 5 metrų skysčio kabelis yra tikrai lankstus, todėl vienas gnybtas aptarnauja ir priekinius, ir galinius įkrovimo prievadus be antrojo pistoleto.

Aušinimo kilpa yra sandari: terminalo viduje esantis nedidelis siurblys ir radiatorius perkelia aušinimo skystį fiksuotu srautu, be aušintuvo, vandens papildymo ir išorinės santechnikos.

Esmė yra nuolatinė 600 A: kai oru aušinami pistoletai turi susilpnėti po 15–20 minučių visos srovės, skysčio gnybtas palaiko 600 A tiek, kiek reikalauja transporto priemonė.

Už jo esantis 480 kW galios baseinas leidžia vienu metu traukti du 800 V sunkvežimius arba tris sedanus, nebadinant vienas kito.

Techninės specifikacijos

Penki svetainių profiliai, kurie turėtų žiūrėti į S2

Pavyzdiniai greitkelių įkrovikliai, kuriuose aukščiausios kokybės elektromobilių savininkai vertina vietą pagal rankenos svorį ir kabelio standumą.

Depo juostos elektriniams furgonams ir sunkvežimiams su 800 V architektūra, kurie traukia 600 A 30–60 minučių.

Koridoriaus svetainės, kuriose turi vykti greiti seansai be terminio sumažinimo.

Tvirtos miesto trinkelės, kuriose ilgi, kieti oru aušinami kabeliai blokuotų gretimą įlanką.

Parodykite stotis, kuriose operatorius nori kuo mažesnio kabelio svorio vyresnio amžiaus vairuotojams.

Skysčiu aušinamo kabelio kilpos viduje

Kilpa prasideda gnybto viduje: nuolatinės srovės siurblys stumia aušinimo skystį per žarną, kuri eina per visą kabelio apvalkalo ilgį, apvynioja jungties kontaktų bloką ir grįžta į nedidelį oru aušinamą radiatorių. Srauto greitis ir įleidimo temperatūra yra stebimi, o siurblys veikia kiekvieną kartą, kai yra prijungtas terminalas, ne tik įkrovimo metu.

Šiluma pašalinama ten, kur ji susidaro. 600A kontaktų blokas, kabelio laidas ir rankena yra kilpos viduje, todėl nė vienas iš jų neviršija maždaug 45°C net 50°C dieną. Aušinimas oru, priešingai, išmeta šilumą į kabelio apvalkalą ir priklauso nuo aplinkos oro, kuris jau gali būti karštas.

Kadangi kilpa yra sandari, o aušinimo skystis yra nelaidus dielektrinis skystis, nėra vandens, korozijos kelio ir užšalimo pavojaus iki -25 °C. AMPPAL nurodo skysčio ir žarnos nominalią vertę, o grandinė yra patikrinta gamykloje prieš išpakuojant į dėžę.

Popieriaus takas: sertifikatai ir bandymų ataskaitos

CE, TUV, CB, CCC ir UL sertifikatai apima AF-DC-480-LC-S2, o skysčiu aušinamas pistoletas turi savo jungties sertifikatą.

Aušinimo skysčio grandinės slėgis tikrinamas esant 2 kartus didesniam darbiniam slėgiui, o žarnos mazgas imamas atliekant 20 000 ciklų lankstumo bandymą.

Izoliacijos varža esant 1000 VDC ir įžeminimo tęstinumas tikrinami kiekviename bloke.

Terminis patvirtinimas veikia 600 A nepertraukiamai 8 valandas apkrovos bloke su zondais ant kabelio, pistoleto ir jungties.

IP54 pagal IEC 60529 ir atsparumas viršįtampiams pagal IEC 61000-4-5 yra partijos bandymo įrašo dalis.

Bandymų ataskaitos pristatomos kartu su siunta muitinės, draudimo ir tinklo dokumentams tvarkyti.

Aštuoni S2 kabineto gamybos žingsniai

Korpuso plokštės yra pjaustomos lazeriu TRUMPF staklėmis ir formuojamos CNC.

Spintelės yra padengtos milteliniu būdu.

Maitinimo moduliai surenkami tam skirtoje nuolatinės srovės linijoje.

Skysčiu aušinamas pistoletas ir kabelis yra pastatyti ant atskiro švaraus stendo su sandariu aušinimo skysčio užpildu.

Šynos ir stiprios srovės laidai montuojami su sukimo momentu valdomais įrankiais.

FANUC robotai deda modulius, o po laidų sujungimo patikrinama aušinimo skysčio kilpa.

Programinė įranga ir OCPP profiliai yra suaktyvinami ir suderinami su jūsų užpakaline programa.

Prieš galutinį patikrinimą ir sudėjimą į dėžę 48 valandas trunkantis 480 kW galios apkrovos bankas.

Ar verta 600A? Tiesus Atsakymas

Įsigykite S2, jei jūsų svetainė iš tikrųjų apkraus 600 A: 800 V sunkvežimius, aukščiausios kokybės sedanus arba koridorių su greitomis sesijomis. Tai vienintelė sąlyga, kai skysto kabelio aparatinė įranga atsiperka, paprastai per 12–18 mėnesių vien panaudojus.

Nepirkite jo, jei jūsų srautas yra 400 V automobiliai, mažesni nei 250 A. Oru aušinamas 480 kW agregatas arba mišrus terminalas S1 kainuos pigiau, o 600 A skysčio pistoletas, kuris niekada nemato 600 A, yra prabanga su priežiūra. Nepirkite jo, jei jūsų komanda negali atlikti 15 minučių aušinimo skysčio patikros kas šešis mėnesius.

Jei vis dar sveriate S1 su S2, atminkite, kad S1 palaiko oru aušinamus terminalus, o S2 ne. S2 yra švaresnis ilgalaikis atsakymas, kai nuspręsite, kad svetainė yra aukščiausios kokybės.

Penkios konkrečios priežastys pirkti S2 iš AMPPAL

480 kW galios S2 yra pagamintas toje pačioje Yueqing gamykloje, kuri tiekė 500 skysčiu aušinamų įrenginių NEOM žaliojo vandenilio projektui Saudo Arabijoje.

15-20 darbo dienų pristatymo laikas ir vieno vieneto MOQ atsargų konfigūracijoms.

Visas sertifikatų paketas ir skysčio kabelio specifikacijos lapas pristatomas kartu su įrenginiu.

Daugiau nei 200 stočių AMPPAL veikiančiame tinkle, todėl duomenys apie gedimus vietoje grįžta į dizainą.

EXW, FOB Ningbo arba CIF kainodara su įvardytu inžinieriumi viso projekto gyvavimo laikotarpiu.

Kaip siunčiamas S2: dėžės ir konteinerių pakrovimas

S2 pagrindinės spintelės matmenys yra 1850 x 1850 x 1000 mm, ji siunčiama sustiprintoje faneros dėžėje, skirta krauti viršuje. Kiekvienas skysčiu aušinamas gnybtas keliauja savo putplasčiu išklotoje dėžutėje su iš anksto užpildyta ir užsandarinta aušinimo skysčio kilpa.

Vienas S2 su dviem gnybtais yra standartinis 40 pėdų konteinerio išdėstymas; dėžė prisukama varžtais prie grindų bėgių, o gnybtų dėžutės pritvirtinamos šalia jos. Bendras rinkinio svoris yra maždaug 1300–1500 kg.

Siuntimo dokumentai: komercinė sąskaita faktūra, pakavimo sąrašas, važtaraštis, kilmės sertifikatas ir partijos bandymų ataskaitos. Cituojame EXW, FOB Ningbo arba CIF.

Aušinimo skysčio priežiūra yra garantinio paketo dalis

2 metų garantija taikoma kaminui, gnybtams, moduliams ir sandariai aušinimo skysčio kontūrui.

Aušinimo skysčio papildymo rinkiniai ir žarnų spaustukai pristatomi per 3-5 darbo dienas; gamykla skelbia skysčio specifikaciją, kad galėtumėte gauti šaltinį vietoje.

Ketvirtinės nuotolinės patikros apima aušinimo skysčio temperatūros tendencijas, dėl kurių siurblys susidėvi anksti.

6 mėnesių aptarnavimo kontrolinis sąrašas (aušinimo skysčio lygis, žarnų spaustukai, jungčių susidėvėjimas) pateikiamas penkiomis kalbomis.

Specialus WhatsApp kanalas sujungia jus su garantiniu inžinieriumi, kuris žino jūsų serijos numerius.

Skysčiu aušinamų ginklų tvarkymas: neteisinga prieš teisingą

Neteisingai: kilpoje naudojamas vanduo iš čiaupo arba įprastas aušinimo skystis. Dešinėje: naudokite tik AMPPAL nurodytą dielektrinį skystį; nuo to priklauso siurblio sandarikliai ir žarnos įvertinimas.

Neteisingai: sandariai suvyniokite skysčio kabelį ant žemės tarp seansų. Dešinėje: leiskite gulėti arba pakabinti ant pateikto kablio; sandarios ritės sulenkia vidinę žarną.

Neteisingai: darant prielaidą, kad terminalas atvėsina, kai jis atjungtas. Dešinėje: siurblys sustoja, kai pistoletas yra prijungtas prie doko; laikykite terminalą pavėsyje, kad išvengtumėte šilumos įsiskverbimo prieš kitą įjungimą.

Neteisingai: susidėvėjusio skysčio pistoleto keitimas oru aušinamu įrenginiu iš atsargų. Dešinėje: S2 gnybtų skyrius yra prijungtas ir aušinamas skystiems ginklams; naudokite suderintą 600A įrenginį.

Neteisingai: praleistas šešių mėnesių patikrinimas, nes kilpa uždaryta. Dešinėje: patikrinkite lygį, spaustukus ir jungčių nusidėvėjimą; sugedusį siurblį pakeisti kur kas pigiau nei išsilydžiusią jungtį.

Operatoriaus atsiliepimai po šešių mėnesių 600A aptarnavimo

Nuo 2025 m. rugpjūčio mėn. olandų koridoriaus operatorius aptarnavo du S2. Jų įkrovimo taško operatorius išmatavo pistoleto laido temperatūrą 42 °C po 40 minučių trukusio 600 A seanso 28 °C temperatūroje, o vairuotojai komentavo šviesos rankeną. Jų skundas: terminalo pjedestalį sunku pakelti atliekant trinkelių priežiūrą.

JAV svetainės kūrėjas, tikrinantis suderinamumą su NACS, sakė, kad 5 metrų skysčio kabelis pasiekė galinę pikapo prievadą nepakeitus sunkvežimio padėties, ko jie nesitikėjo iš 600A ginklo. Jie pažymėjo atsarginių dalių pristatymo laiką kaip pagrindinę riziką ir užsakė vieną atsarginį terminalą su kaminu.

Australijos saugykla, kurioje važinėja sunkiasvoriai sunkvežimiai, stūmė S2 visu 600 A trijų valandų languose. Šiluminiai duomenys saugomi, tačiau aikštelės inžinierius norėjo ilgesnės žarnos; AMPPAL dabar siūlo 7 metrų skysčių kabelius kaip pasirinktinį elementą.

600A skysčio kabelis DUK

Kl .: Kodėl 600A yra praktiška tik su skysčiu aušinamu?

A: Esant 600 A vario nuostoliai siekia apie 25 kW 100 metrų kabelio, o oras negali pernešti tos šilumos iš rankinio pistoleto.

Kl .: koks sunkus yra ginklas?

A: Visas skysčio rinkinys yra maždaug 60 % lengvesnis nei lygiavertis oru aušinamas, pakankamai lengvas, kad būtų galima naudoti viena ranka.

K: Ar reikia keisti aušinimo skystį?

A: Kas 2 metus arba 40 000 seansų, atsižvelgiant į tai, kas įvyksta anksčiau; gamykla tiekia papildymo rinkinį.

K: Kas atsitiks, jei siurblys sugenda?

Ats.: terminalas sumažinamas iki saugaus lygio ir praneša apie gedimą per OCPP; siurblys yra vietoje keičiama dalis.

Kl.: Ar S2 gali vienu metu įkrauti du 800 V sunkvežimius?

A: Taip, 480 kW galios baseinas yra padalintas tarp terminalų ir kiekviena 600 A juosta gauna tai, ko reikalauja iki baseino ribos.

Kl .: Ar laidas pakankamai ilgas galiniams prievadams?

A: Standartas yra 5 metrai, o 7 metrus galima įsigyti pagal užsakymą.

K: Ar šaltas oras turi įtakos aušinimo skysčiui?

A: Ne. Dielektrinis skystis įvertintas iki -25°C, o kilpa yra sandari, todėl nėra užšalimo pavojaus.

K: Koks yra pristatymo laikas?

A: 15-20 darbo dienų atsargų konfigūracijoms po patvirtinimo ir deponavimo.
