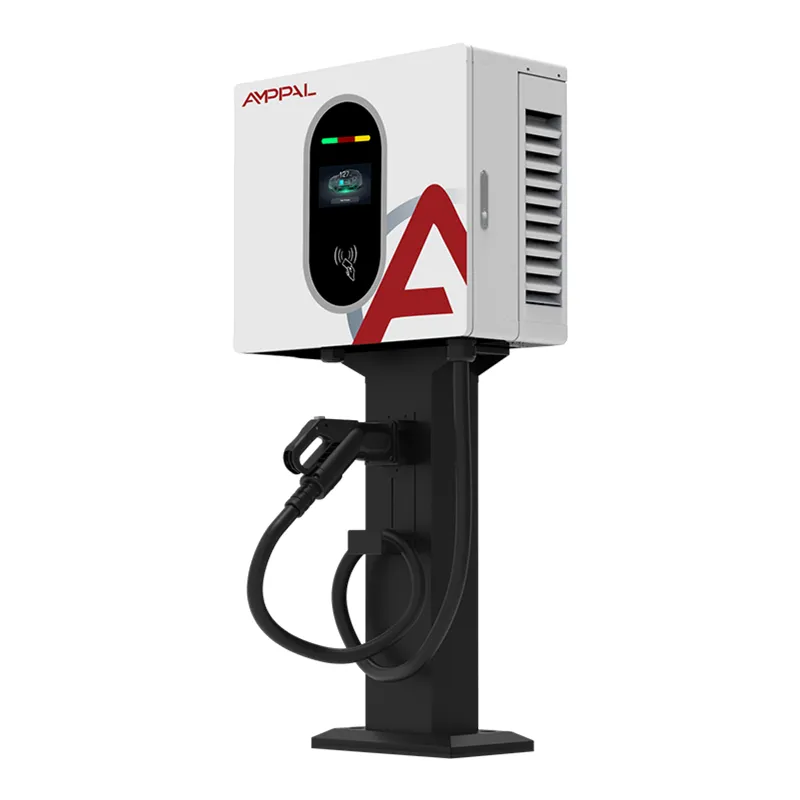

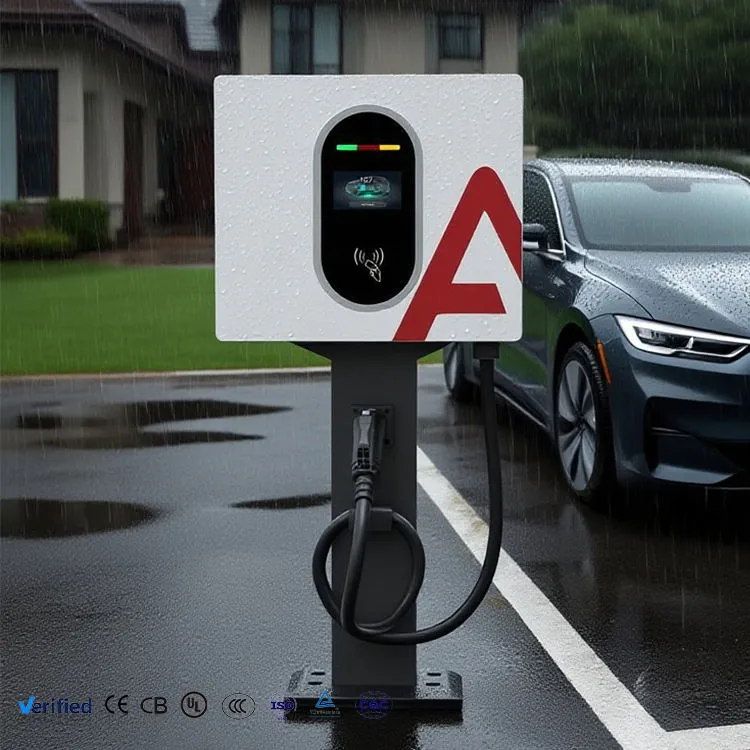

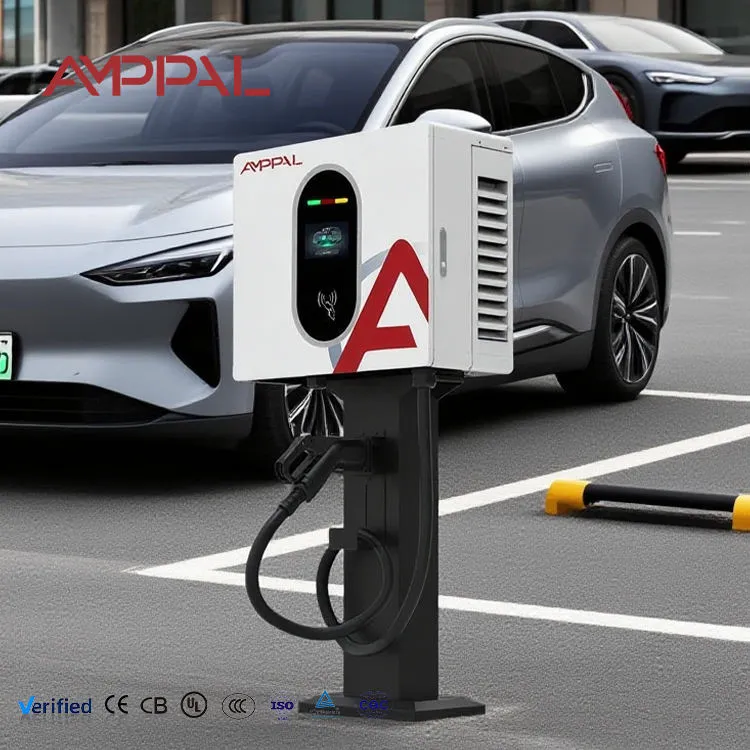

40 kW didelio galingumo sieninis nuolatinės srovės EV įkroviklis, skirtas automobilių parkams

Aukščiausia galia, kurią pastatysime ant sienos

Keturiasdešimt kilovatų yra praktiškos lubos, skirtos tvirtinti prie sienos, ir mes aiškiai pasakome kodėl. Be to, dėl šiluminės galios ir vieneto masės sieninis laikiklis yra neteisingas inžinerinis sprendimas – gausite sunkią dėžę, priverstinio vėdinimo apribojimus ir konstrukciją, kurią dauguma pastato savininkų atsisakys pasirašyti. AF-DC-040-B-A-O-2-H yra prie pat tos ribos.

Tai, ką gaunate už tai, kad liksite žemiau jo, yra reikšminga. Jokio betoninio cokolio, jokios kabelio tranšėjos, neprarandant paties įkroviklio stovėjimo vietos ir jokio nuolatinio paviršiaus pakeitimo, kurį galite tik nuomotis. Požeminėje automobilių stovėjimo aikštelėje su 2,2 metro lubomis sieninis įrenginys dažnai yra vienintelė fiziškai veikianti galimybė.

Išėjimas yra 0–133 A per 200–1000 VDC – tokia pati įtampos langas kaip ir mūsų 60 kW ir 120 kW spintelės, iš dėžutės, kuri užima mažiau sienos ploto nei buitinis radiatorius.

Koks tvirtinimas prie sienos iš tikrųjų gelbsti

Jokių civilinių darbų: ant grindų pastatomai spintelei paprastai reikia pamatų, nutiesti vamzdžius ir atkurti. Montavimas ant sienos visiškai pašalina šią eilutę iš projekto kainos.

Jokios prarastos automobilių stovėjimo aikštelės: grindų spintelė ir jos saugus atstumas užima naudingą plotą. Varžtais pritvirtintas prie sienos ar kolonos, įrenginys nepriima.

Galima naudoti po žemomis lubomis: 660 mm aukščio ant laikiklio tinka rūsinėms automobilių stovėjimo aikštelėms, kur 1,9 metro spinta negali įveikti rampos aukščio apribojimo.

Apverčiamas montavimas: nuomojamose patalpose įrenginys atsikabina nuo sienos ir sutvarkyti tvirtinimai. Daugelis savininkų tai patvirtins, kai atsisakys atlikti grunto darbus.

Toks pat 450 × 660 × 240 plotas kaip ir mūsų 20 kW ir 30 kW modelių: mišrios galios svetainės turi vieną laikiklio dizainą ir vieną atsarginių dalių sąrašą.

133A išvestis esant visam įtampos diapazonui: srovės nominalioji įtampa yra 800 V, o ne mažėja, o tai yra ta vieta, kur konkurentai neatitinka reikalavimų.

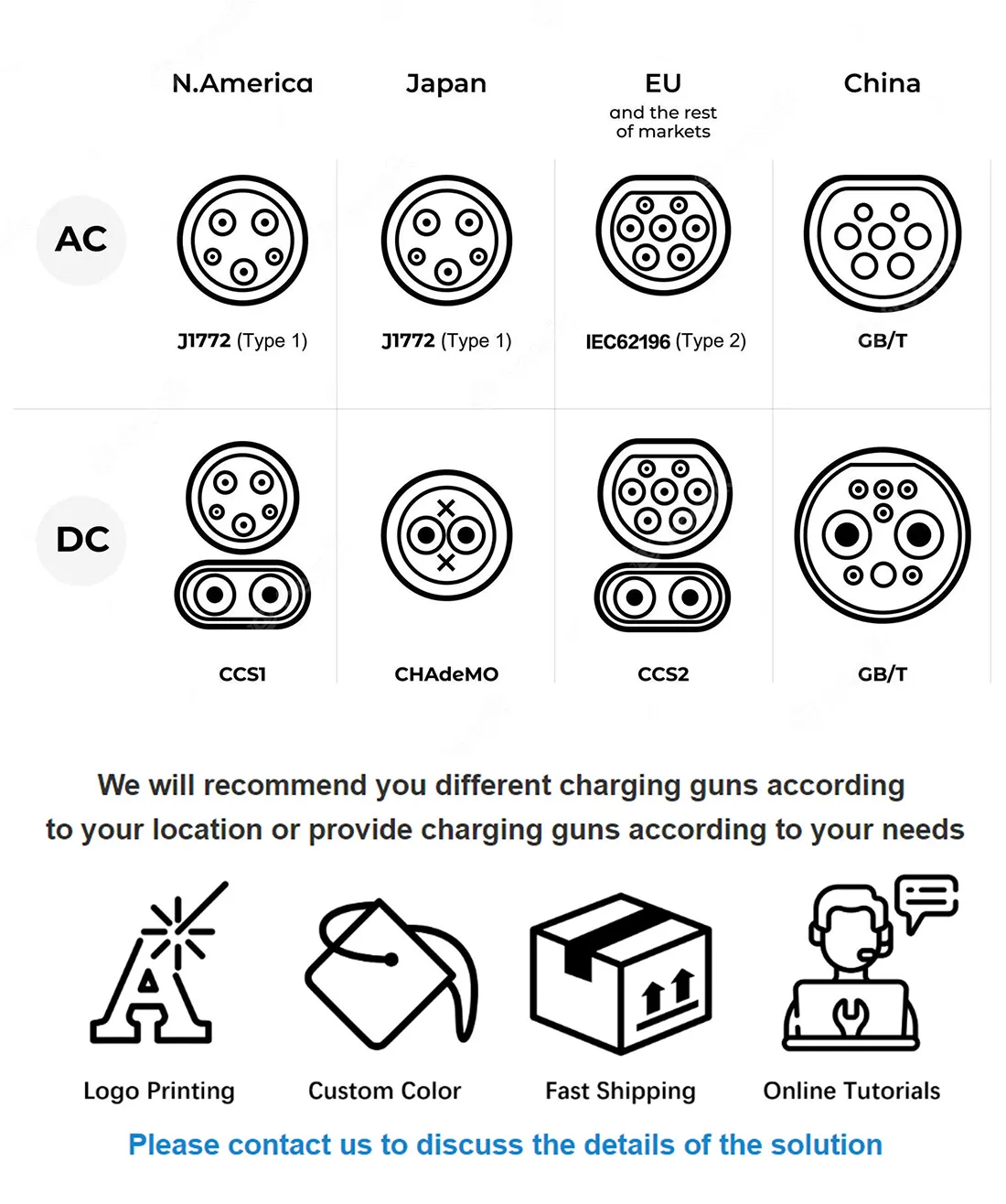

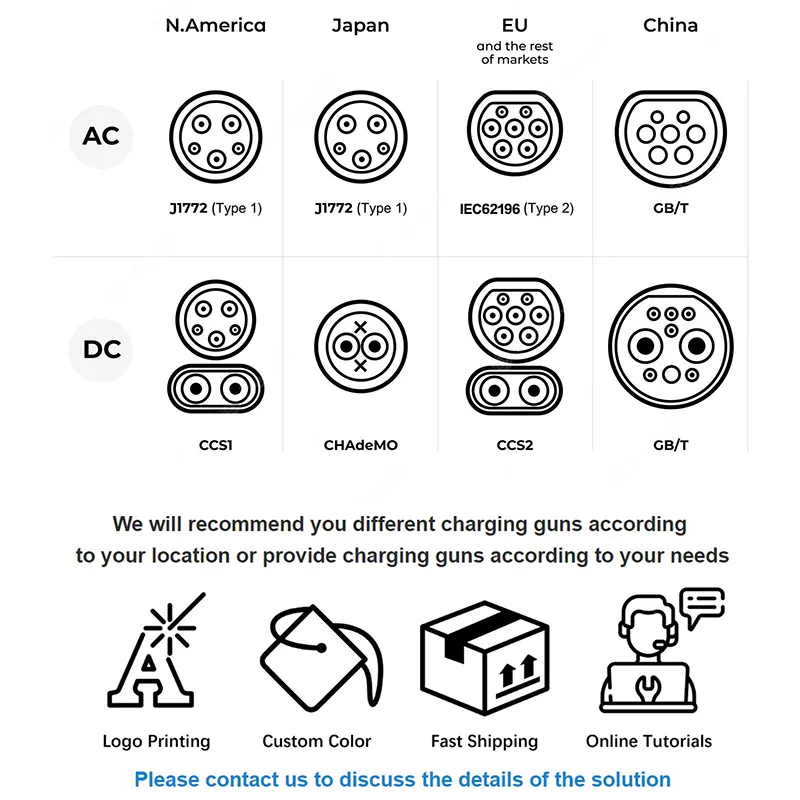

Techninės specifikacijos

Svetainės, kuriose šis modelis yra vienintelis tinkamas

Požeminės ir kelių aukštų automobilių stovėjimo aikštelės: lubų aukštis ir rampos prošvaisa atmeta grindų spinteles; stulpelio montavimas puikiai tinka šiam įrenginiui.

Išnuomotos mažmeninės prekybos aikštelės: nuomininkai, kurie negali išsiveržti į priekį, vis tiek nori nuolatinės srovės įkrovimo vietoje.

Istoriniai arba riboto planavimo miestų centrai: valdžios institucijos, atsisakančios naujų gatvių baldų, dažnai leidžia įrengti sieną ant esamos konstrukcijos.

Kompaktiškos miesto degalinės: priekyje jau numatyta kuro salelės ir cirkuliacija; Parduotuvės pastato sienos plotas yra laisvas.

Depo pastatai su esama trifaze lenta ant sienos: trumpi kabeliai, minimalus montavimo darbas, greitas paleidimas.

Šiluminis dizainas ties tvirtinimo prie sienos riba

40 kW galios keitiklis, veikiantis 95 % efektyvumu, išsklaido maždaug du kilovatus kaip šilumą. Grindinėje spintelėje ši šiluma turi didelį tūrį ir aukštą kaminą. Ant sienos neturite nei vieno, nei kito, todėl oro srauto kelias turi būti suprojektuotas, o ne numanomas.

Korpuse yra mažas įsiurbimas, didelis išmetamųjų dujų kiekis, o vidinė pertvara neleidžia karštam orui patekti į valdymo elektroniką ir skaitiklį – komponentus, kurių tikslumas kinta gaminant maistą. Ventiliatoriai yra reguliuojami temperatūra ir veikia tik tiek, kiek reikalauja sąlygos, todėl įrenginys yra pakankamai tylus gyvenamajame name.

Išvesties grąžinimas yra laipsniškas, o ne dvejetainis. Jei aplinkos temperatūra ir apkrova stumia modulio temperatūrą link jos ribos, įkroviklis palaipsniui mažina srovę ir seansas tiesiog užtrunka ilgiau. Jis neužkliūva ir neišmeta vairuotojo. Šis elgesys yra svarbiausias uždarose rūsio automobilių stovėjimo aikštelėse, kuriose oro mainai yra riboti, ir būtent ten šie įrenginiai įrengiami.

Testavimo ir sertifikavimo įrašai

Atitiktis EN IEC 61851-1:2019 ir EN IEC 61851-23:2014; CE dokumentai ir serijinė bandymo ataskaita pristatoma su kiekvienu įrenginiu.

Šiam modeliui būdingas prailgintas šiluminis mirkymas – išlaikoma visa 40 kW apkrova, kol registruojamos gaubto ir modulio temperatūros, nes tai yra didžiausias šilumos tankis mūsų ant sienos montuojamų produktų asortimente.

100% dielektrinio stiprumo ir izoliacijos varžos bandymas.

Skaitiklio patikra pagal kalibruotą atskaitą; 1.0 lygio tikslumas patvirtintas vienam vienetui ir įrašytas pagal serijos numerį.

IP54 patikra ir 96 valandų druskos purškimas ant korpuso apdailos.

Paprašius galima gauti laikiklio ir tvirtinimo traukimo bandymo duomenis – naudinga, kai pastato inspektorius prieš patvirtindamas įrengimą prašo konstrukcinio pagrindimo.

Gamybos žingsniai

1. Komponentų patikra įvežant prekes: maitinimo moduliai, kontaktoriai, matuoklis, jungtys ir ventiliatoriai patikrinti pagal specifikaciją.

2. Korpuso plokščių CNC perforavimas ir presavimas-stabdymas; oro srauto angos yra perforavimo programos dalis, vėliau neišgręžiamos.

3. Rėmo ir kronšteino sąsajos suvirinimas robotu, po kurio atliekama siūlių apdaila.

4. Paviršiaus paruošimas ir elektrostatinis miltelinis dažymas kietinant orkaitėje.

5. Jėgos blokas – sumontuoti moduliai, šynos ir vidinė pertvara; visi maitinimo gnybtai susukti ir pažymėti liudininku.

6. Valdymo ir dozavimo mazgas, laidų išvedimas turi būti atokiai nuo karšto oro kelio.

7. Programinės aparatinės įrangos įkėlimas, jutiklio kalibravimas, skaitiklio tikrinimas pagal nuorodą.

8. Išplėstas visos apkrovos terminis paleidimas, saugos bandymas, IP patikra, tada eksporto pakavimas.

40 kW ant sienos ar 60 kW ant grindų?

Tai yra sprendimas, kurį iš tikrųjų priima dauguma pirkėjų tokiu galios lygiu, todėl čia nuoširdžiai perskaitome jį.

Pasirinkite 40 kW sieninį bloką, kai nėra vietos grindų, žemės darbai draudžiami arba neekonomiški, lubų aukštis ribojamas arba montavimas turi būti apverčiamas. Jis sunaudoja apie 60 A vienai fazei, kurią daugelis esamų komercinių plokščių gali pritaikyti be atnaujinimo.

Pasirinkite 60 kW ant grindų stovintį įrenginį, kai turite pakankamai vietos ir tiekimo pajėgumų, norite dirbti su dviem pistoletais arba jums reikia trumpesnių užsiėmimų viešoje aikštelėje. Vieno pristatyto kilovato vertė paprastai yra geresnė, o grindų spintelę aptarnauti lengviau – technikas dirba stovėdamas ant žemės, o ne ant platformos. Jei abi galimybės jums tikrai atviros, grindų blokas paprastai yra stipresnis. Šis produktas užsitarnauja savo vietą, kai jų nėra.

Kaip mes nurodome, palyginti su konkuruojančiais 40 kW galios įrenginiais

Srovė esant aukštai įtampai: laikome 133A per visą 200-1000VDC langą. Prieš palygindami kainas, paprašykite to paties skaičiaus esant 800 V iš bet kurios alternatyvos.

Šiluminis elgesys sumažinus sumažinimą: paklauskite, kas vyksta 45 °C temperatūroje uždaroje erdvėje. Laipsniškas atšaukimas palaiko seansų eigą; sunki kelionė ne.

Matavimas: standartinis 1.0 lygis, kalibravimas registruojamas pagal serijos numerį.

Konstrukcinė dokumentacija: pateikti kronšteino traukimo bandymo duomenys, kurie sutrumpina komercinių patalpų statybos patvirtinimą.

Komercinės sąlygos: MOQ 1 vieneto standartas su 15-20 darbo dienų pristatymo laiku; 50 vienetų ir 25-30 darbo dienų individualiam prekės ženklui. Dvejų metų garantija, galima pratęsti.

Pakavimas, svorio ir krovinių planavimas

Kiekvienas įrenginys siunčiamas penkių sluoksnių kartoninėje dėžutėje, kurios matmenys yra apie 540 × 750 × 330 mm, o bendrasis svoris apie 52 kg. Tai yra sunkiausias iš trijų prie sienos tvirtinamų modelių, todėl montavimo vietoje planuokite mechaninį valdymą arba du žmones.

Dešimt vienetų ant eksporto padėklo ant termiškai apdorotos medienos, surištos ir įtemptos. 20 pėdų konteineris užima apie 80 padėklų vienetų, 40 pėdų aukščio kubas – maždaug 170.

Galimos sąlygos yra EXW, FOB Ningbo arba Šanchajus, CIF ir DDP daugumoje Europos ir Persijos įlankos vietų. Mėginių vienetai siunčiami oro transportu arba greituoju kurjeriu per 5–7 dienas. Siuntimo dokumentai apima komercinę sąskaitą faktūrą, pakavimo sąrašą, CE atitikties deklaraciją, serijinę bandymo ataskaitą ir kilmės sertifikatą pagal užsakymą.

Pagalba ir aptarnaujamos dalys

Dvejų metų garantija maitinimo moduliams, valdymo plokštei, matuokliui, kontaktoriams, ventiliatoriams ir ekranui.

Ventiliatoriai laikomi tinkama eksploatacija ir gali būti pakeisti vietoje per mažiau nei trisdešimt minučių, kai įrenginys izoliuotas – į gamyklą negrąžinama.

Nuotolinis gedimų kodo gavimas per OCPP prijungtose svetainėse; dauguma diagnozių atliekamos be vizito.

Atsarginės dalys išsiunčiamos per 48 valandas nuo gedimo patvirtinimo, per 3-5 darbo dienas greituoju kurjeriu.

Kas ketvirtį filtro valymas yra vienintelė priežiūros užduotis, kuri yra svarbiausia šiame modelyje, atsižvelgiant į jo šilumos tankį. Instrukcija dokumentuoja procedūrą su nuotraukomis.

Montavimo klaidos, būdingos 40 kW sieniniam įrenginiui

Neteisingai: tvirtinimas prie lengvo bloko arba smeigių pertvaros. Dešinėje: gelžbetonis, tvirtas mūras arba specialiai sukonstruotas plieninis karkasas. Prieš prijungiant kabelį ir pistoletą, įrenginys sveria daugiau nei 45 kg.

Neteisingai: montuojama sandarioje rūsio įlankoje be ventiliacijos įvertinimo. Dešinėje: patvirtinkite oro mainus erdvėje. Du kilovatai nuolatinės šilumos uždaroje patalpoje padidina aplinkos temperatūrą ir suaktyvina atšaukimą.

Neteisingai: įrenginį montuokite virš galvos aukščio, kad sutaupytumėte vietos. Dešinėje: ekraną laikykite akių lygyje, o ginklo dėklą – patogiai pasiekiamoje vietoje. Nepatogi ergonomika sukelia pagalbos skambučius ir pažeistus laidus.

Neteisingai: per mažas maitinimo kabelio dydis keturiasdešimties metrų ar daugiau. Dešinėje: apskaičiuokite įtampos kritimą faktiniame maršrute esant 60 A fazei, o ne tik srovės perdavimo pajėgumui.

Neteisinga: įrenginio sandarinimas prie sienos įdubos, kurioje nėra laisvos vietos. Dešinėn: laikykitės skliaustų atstumo. Galinė prošvaisa yra aušinimo konstrukcijos dalis, o ne montavimo pasirinkimas.

Ataskaitos iš įdiegtų svetainių

Prekybos centro operatorius Stambule 2025 m. įrengė šešis blokus ant rūsio kolonų, po to, kai pasiūlymas ant grindų neatitiko rampos aukščio tyrimo. Jų projekto inžinierius pranešė, kad lemiamas techninis taškas buvo šiluminio atšaukimo elgesys – rugpjūčio mėnesį rūsys yra šiltas ir jie patyrė sunkių kelionių su ankstesnio tiekėjo įranga.

Automobilių nuomos filialas Tbilisio oro uoste po stogeliu valdo keturis vienetus. Jų automobilių parko prižiūrėtojas pastebėjo, kad 133A pakanka grąžintai transporto priemonei apsukti tarp nuomos ir kad ant sieninio laikiklio visos keturios dėtuvės buvo visiškai tinkamos naudoti, o to neturėtų spintos išdėstymas.

Montuotojas Vokietijoje, sumontavęs daugiau nei dvidešimt tokių gyvenamųjų namų kvartaluose, iškėlė vieną nuoseklų atsiliepimą: laikiklio traukimo testo dokumentacija yra tai, ką patvirtina pastatų administracija, ir jis to prašo kiekviename projekte.

Dažni klausimai prieš perkant

Kl .: Ar siena gali atlaikyti?

A: Įrenginys sveria apie 45 kg. Reikalingas tvirtas mūras arba gelžbetonis; pagal pageidavimą pateikiame laikiklio traukimo testo duomenis.

K: Kokios maitinimo srovės reikia?

A: Apytiksliai 60 A fazėje esant 380 V trifazei įtampai esant pilnai apkrovai.

Kl.: Ar jis veiks uždaroje požeminėje automobilių stovėjimo aikštelėje?

A: Taip, atsižvelgiant į ventiliacijos įvertinimą. Esant pilnai apkrovai, jis nuolat išsklaido apie 2 kW šilumos.

Kl .: kiek greita sesija?

A: Apytiksliai 45–55 minutės 20–80 % įprastoje 60 kWh pakuotėje, atsižvelgiant į tai, ką priima transporto priemonės BMS.

K: Ar 40 kW yra didžiausias jūsų gaminamas sieninis įrenginys?

A: Taip. Virš to statome ant grindų pastatomus mazgus, nes tvirtinimas prie sienos nustoja būti tinkamas inžinerinis sprendimas.

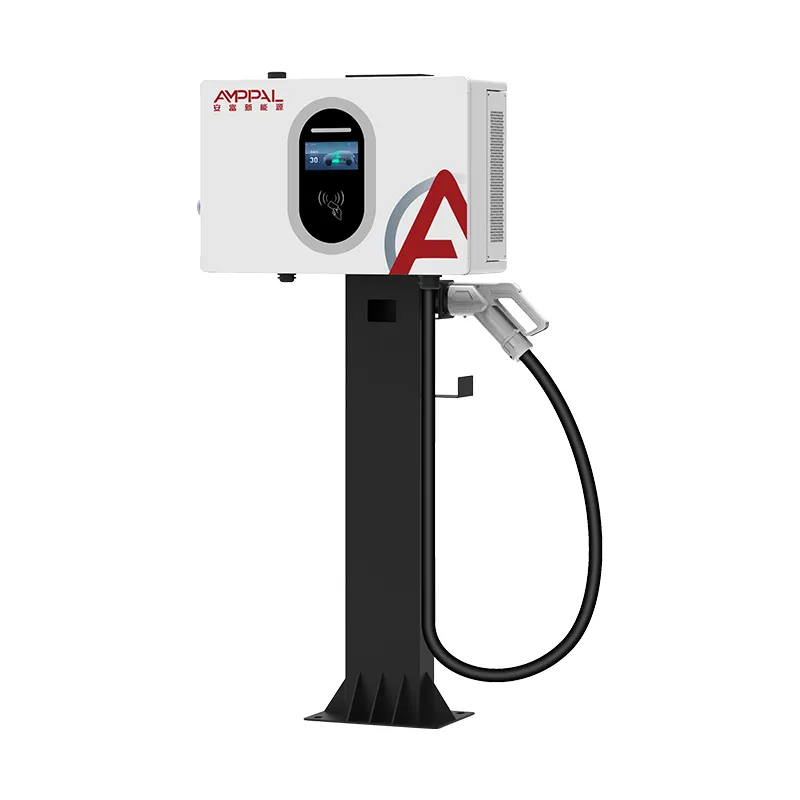

Kl.: Ar jis gali būti montuojamas ant stulpo?

A: Taip, su mūsų stulpo tvirtinimo rinkiniu, jei stulpas yra pritaikytas apkrovai. Nurodykite užsakymo metu.

Klausimas: Ar jis palaiko dvigubus ginklus?

A: Ne. Tai vienas ginklas. Norėdami vienu metu įkrauti kelias transporto priemones, peržiūrėkite mūsų padalinto tipo maitinimo spinteles.

Kl .: koks triukšmo lygis gyvenamajame pastate?

A: Ventiliatoriai yra reguliuojami greičiu ir tylūs esant dalinei apkrovai. Jei uždaroje erdvėje nuolat apkraunama visa apkrova, triukšmas panašus į lauko oro kondicionavimo kondensatoriaus triukšmą.
