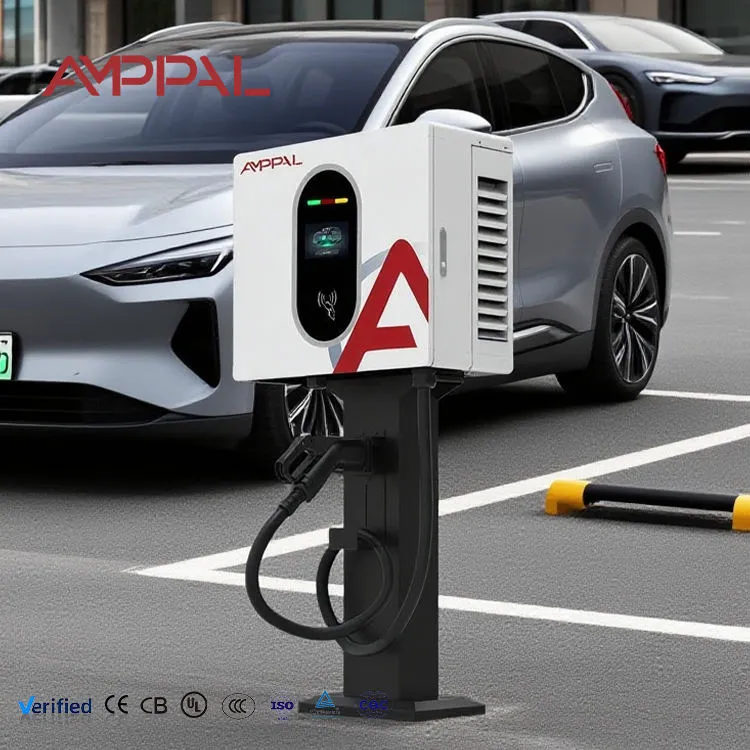

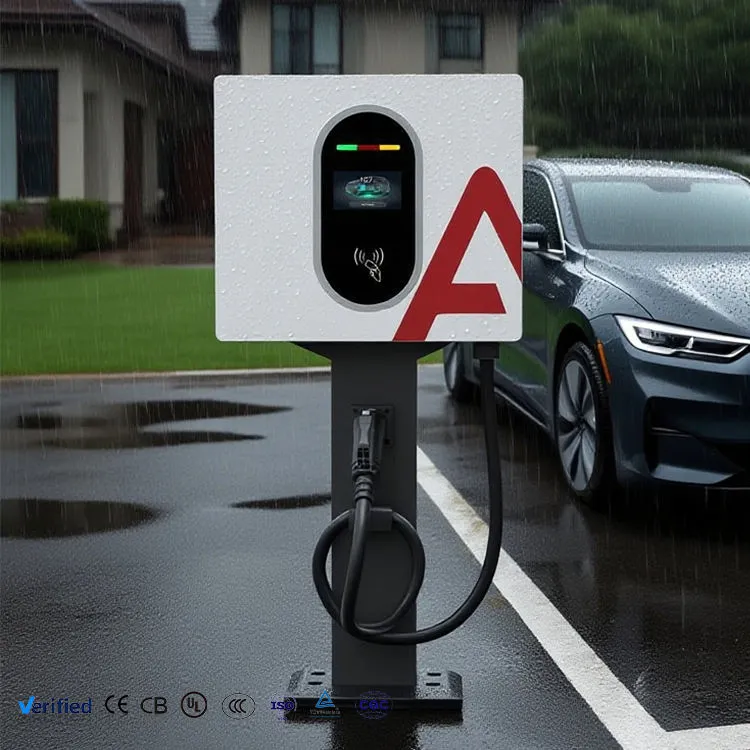

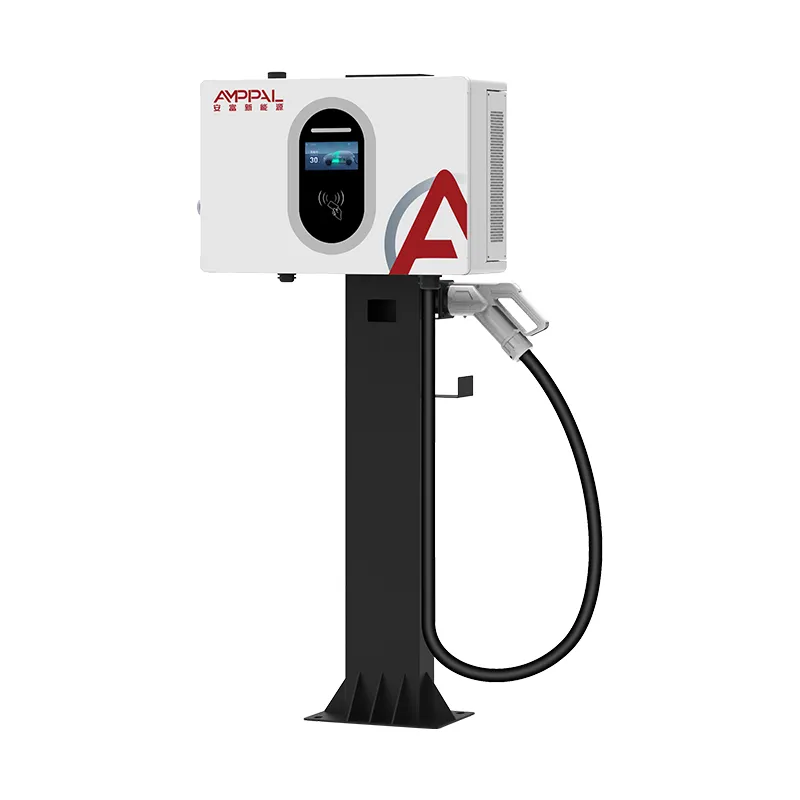

20 kW prie sienos montuojama nuolatinės srovės greitojo elektromobilio įkrovimo stotis, skirta komerciniam parkingui

Įėjimo į trifazį nuolatinės srovės įkrovimą taškas

AF-DC-020-B-A-O-2-H yra ta vieta, kur prasideda mūsų trifazis nuolatinės srovės diapazonas. Jis maitina 380 V kintamosios srovės įtampą, konvertuoja viduje ir tiekia 0–67 A nuo 200 V iki 1000 V nuolatinės srovės. Šios įtampos lubos yra detalė, į kurią verta atkreipti dėmesį – 1000 V įtampa paprastai skirta kur kas didesnėms spintelėms, o tai reiškia, kad šis mažas įrenginys vis tiek gali susikalbėti su 800 V transporto priemonių platformomis, kurių pigesnis 500 V ribotas įkroviklis visiškai atsisakytų.

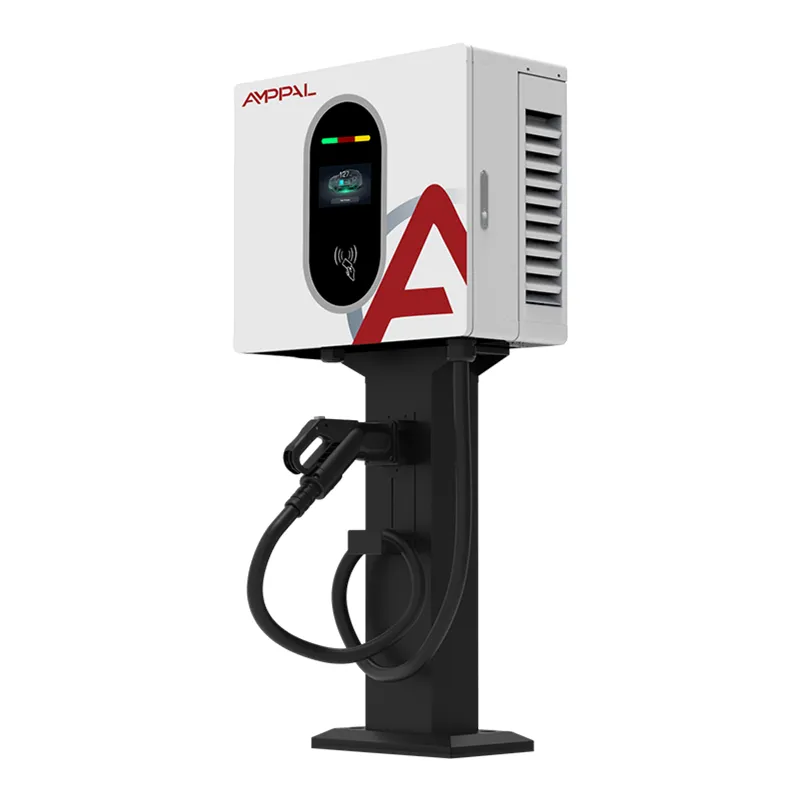

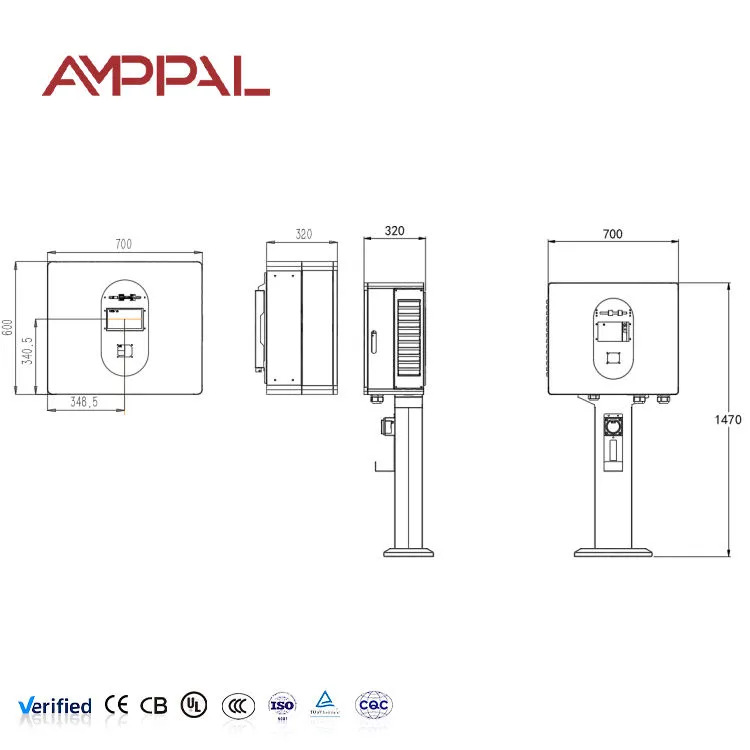

Fiziškai tai yra 450 × 660 × 240 mm dėžutė ant sieninio laikiklio. Jokio cokolio, jokio pamato išliejimo, jokios kabelių tranšėjos per automobilių aikštelę. Svetainėje, kurioje prie sienos jau yra trifazis maitinimas, montavimas paprastai yra pusės dienos darbas dviem elektrikams.

Sukūrėme šį modelį pirkėjams, kuriems reikia nuolatinės srovės greičio, bet kurie negali pateisinti 60 kW galios spintos – maži viešbučiai, dirbtuvės, platintojų aptarnavimo skyriai ir visi, kurie išbando mokamą įkrovimą prieš padidindami dydį.

20 kW platformos dizaino pasirinkimas

1000 V išėjimo lubos 20 kW įrenginyje: reta šioje galios klasėje. Tai užtikrins pirkimą ateityje prieš 800 V architektūros transporto priemones, atvykstančias į jūsų rinką.

0–67A nuolatinė vertė: srovė palaikoma pastovi visoje įtampos juostoje, o ne sumažinama viršutinėje dalyje, kur biudžetiniai vienetai tyliai praranda našumą.

1.0 lygio matavimo tikslumas: atsiskaitymo lygio matavimas, todėl pajamų skaičiai pasitvirtina, jei klientas ginčija mokestį.

Bendrinamas 450 × 660 × 240 korpusas su mūsų 30 kW ir 40 kW modeliais: vienas atsarginių dalių inventorius, vienas tvirtinimo šablonas, trys galios lygiai. Naudinga, jei vėliau išplečiate svetainę.

4,3 colio jutiklinis ekranas: mažesnis nei 7 colių skydelis mūsų grindų blokuose, pasirinktas sąmoningai – mažiau skilinėjančio stiklo, mažesnės pakeitimo išlaidos ir pakankamai vietos statusui ir tarifams.

Integruota prieiga prie kortelės, QR ir slaptažodžio: nereikia įsigyti atskiro prieigos valdiklio ar prijungti.

Techninės specifikacijos

Svetainės, tinkamos 20 kW nuolatinės srovės sieninei dėžutei

Viešbučių ir aptarnaujamų butų automobilių stovėjimo aikštelės: svečiai stovi valandas; 20 kW grąžina apytiksliai 20 kWh per valandą, to pakanka pilnai įkrauti per naktį ir naudingai papildyti vakarienę.

Prekybos atstovų aptarnavimo skyriai: pakelkite kliento automobilį nuo 30% iki 80% aptarnavimo metu, nepririšdami didelės galios skyriaus.

Lengvieji komerciniai sandėliai: trys ar keturi vienetai ant vienos trifazės plokštės tinka nedideliam furgonų parkui, grįžtančiam skirtingu laiku.

Biurų pastatai, siūlantys personalo įkrovimą: dėl nuspėjamo aštuonių valandų buvimo laiko nereikalinga ir švaistoma didelė galia.

Komunaliniai ir komunaliniai kiemai: tvirtas IP54 korpusas, nuo -25°C iki +50°C veikimo diapazonas, be ventiliatorių nereikia aptarnauti judančių dalių.

Galios grandinės viduje

Trifazis įėjimas per EMI filtrą ir viršįtampio ribotuvą patenka į aktyvųjį lygintuvą, todėl galios koeficientas yra aukštas ir harmoniniai iškraipymai yra žemi. Prastas lygintuvo dizainas jūsų sąskaitoje už elektrą atsispindi kaip baudos už reaktyviąją galią gerokai anksčiau nei pasirodo kaip gedimas.

Nuo nuolatinės srovės magistralės izoliuotas DC/DC keitiklis seka įtampą, kurios reikalauja akumuliatoriaus valdymo sistema. Kadangi išvestis reguliuojama iki 1.0 lygio tikslumo, energijos rodiklis ekrane pakankamai tiksliai atitinka tai, kas iš tikrųjų pateko į pakuotę, kad būtų galima atsiskaityti komerciniais tikslais.

Apsauga yra daugiasluoksnė, o ne vienkartinė: izoliacijos stebėjimas prieš kontaktoriaus uždarymą, nuolatinis liekamosios srovės aptikimas seanso metu, per didelės temperatūros grįžimas prie modulio ir mechaninis avarinis stabdymas, kuris tiesiogiai nupjauna kontaktoriaus ritę, o ne prašo programinės įrangos.

Ką išbandome prieš jam išeinant iš linijos

Dielektrinis atsparumas ir izoliacijos varža 100 % vienetų – ne mėginių ėmimo planas.

Matavimo patikrinimas pagal kalibruotą etaloninį matuoklį, siekiant patvirtinti teiginį dėl 1.0 lygio tikslumo.

Pilnos apkrovos mirkymas esant 20kW su modulio ir šynų jungčių terminiu vaizdu; laisvas sukimo momentas čia rodomas kaip karšta vieta.

Avarinio sustabdymo reakcijos laikas, fiziškai patikrintas kiekviename įrenginyje.

Kiekvienos partijos gamybos mėginių IP54 purškimo ir dulkių patikra, taip pat 96 valandų trukmės druskos purškimas ant korpuso apdailos.

Atitiktis EN IEC 61851-1 ir 61851-23; CE dokumentai siunčiami kartu su prekėmis.

Aštuoni šio įkroviklio kūrimo etapai

1 etapas – komponentų įsiurbimas: lygintuvo moduliai, kontaktoriai, skaitikliai ir jungtys patikrinti pagal duomenų lapą prieš įleidžiant į atsargas.

2 etapas – Lakštinis metalas: CNC perforatorius ir presavimo stabdys sudaro korpusą; Dėl nuoseklios flanšo geometrijos durų tarpiklis sandarinamas.

3 etapas. Suvirinimas: automatinis konstrukcinių jungčių siūlių suvirinimas, kad būtų galima pakartoti.

4 etapas. Paviršiaus apdaila: riebalų šalinimas, fosfatas, elektrostatinis miltelinis dažymas, kietėjimas orkaitėje.

5 etapas. Elektros surinkimas: sumontuoti moduliai, šynos ir laidai; kiekvienas maitinimo gnybtas susuktas pagal specifikaciją ir pažymėtas.

6 etapas – programinė įranga ir kalibravimas: įkelta programinė įranga, sukalibruoti įtampos ir srovės jutikliai, patikrintas matuoklis.

7 etapas. Įsivažiavimo ir saugos testas: darbas su visa apkrova su šilumos stebėjimu, tada saugos akumuliatorius.

8 etapas. Pakavimas ir padėklas: nuo putplasčio apsaugota dėžutė, drėgmės barjeras, eksporto padėklas.

20 kW, 30 kW arba 40 kW – srovės įvertinimo nuskaitymas

Šie trys modeliai turi vieną korpusą ir daugiausia skiriasi išėjimo srove: atitinkamai 67A, 100A ir 133A. Kadangi įkrovimo laikas priklauso nuo srovės esant tam tikrai pakuotės įtampai, praktinis skirtumas yra aiškus – 60 kWh automobilis trunka apie tris valandas su 20 kW, dvi su 30 kW ir devyniasdešimt minučių su 40 kW.

Pasirinkite 20 kW, kai veikimo laikas yra keturios valandos ar daugiau, o jūsų tinklo ryšys yra kuklus. Vienai fazei jis sunaudoja maždaug 30 A, o dauguma mažų komercinių medžiagų sugeria be atnaujinimo.

Pajudinkite iki 30 kW arba 40 kW, kai stovėjimo aikštelė apsiverčia greičiau arba kai kraunate furgonus su didesnėmis pakuotėmis. Turėkite omenyje tiekimo pusę: 40 kW ištraukia maždaug dvigubai didesnę įvesties srovę nei 20 kW, ir tai dažnai lemia atsakymą, o ne įkroviklio kainą.

Kuo skiriasi pigesni 20 kW agregatai

Įtampos diapazonas: daugelis 20 kW įrenginių sustoja ties 500 V arba 750 V. Mūsų pasiekia 1000 V, todėl vis dar veikia, kai atvažiuoja 800 V transporto priemonės.

Matavimas: 1.0 lygio tikslumas yra standartinis, o ne papildoma galimybė.

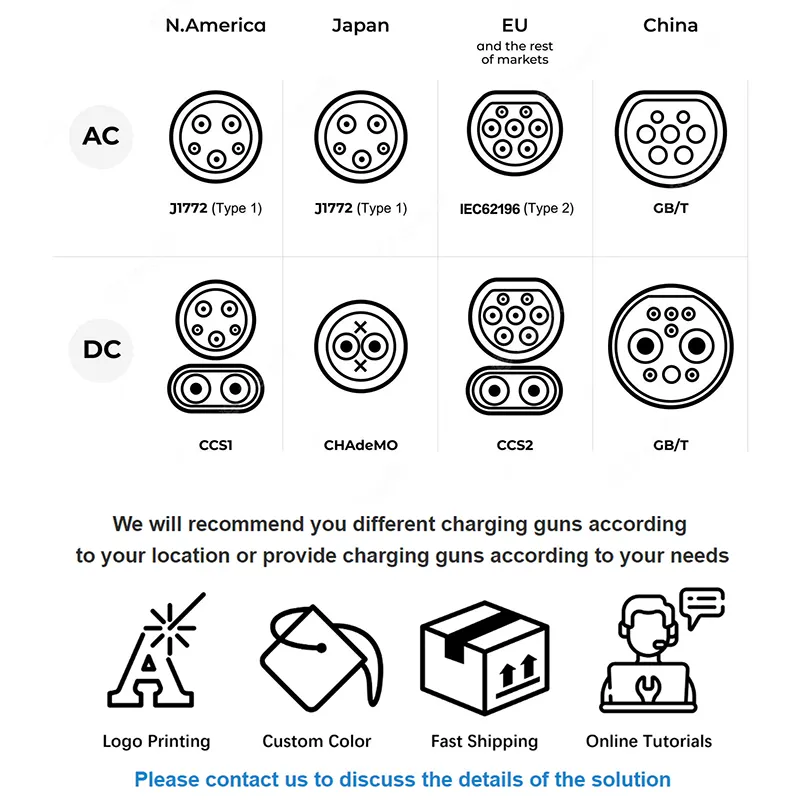

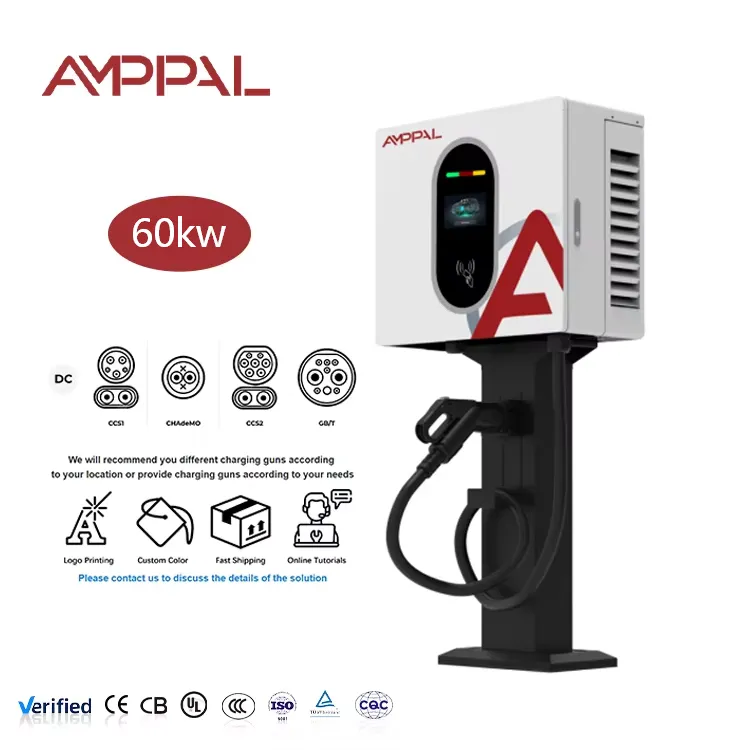

Jungčių lankstumas: CCS1, CCS2, CHAdeMO, GB/T ir NACS visi pasiekiami toje pačioje platformoje – nesate užsiblokuoti vienoje eksporto rinkoje.

Dalių bendrumas 20/30/40 kW: mažiau atsarginių dalių, jei dirbate mišrioje vietoje.

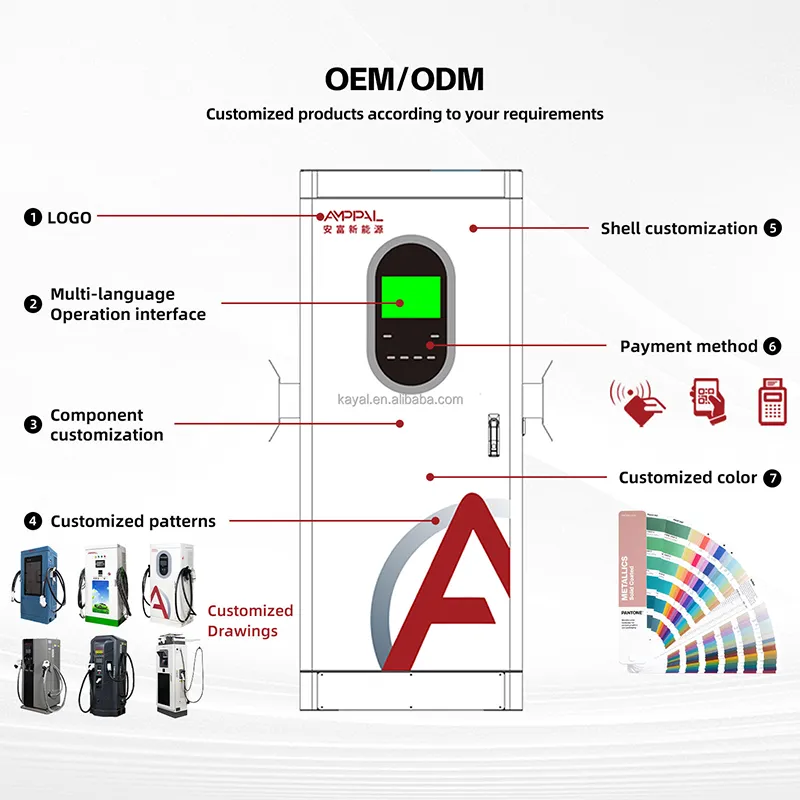

Standartinis pristatymo laikas 15-20 darbo dienų; 25-30 su individualiu prekės ženklu. MOQ yra 1 vieneto standartas, 50 vienetų pasirinktinei spalvai arba logotipui.

Eksporto pakavimas ir krovinių gabenimas

Vienetai siunčiami atskirai penkių sluoksnių kartoninėse dėžutėse su EPE putomis ir sausikliu sandariu polietilenu. Dėžutės matmenys yra apie 540 × 750 × 330 mm, o bendrasis svoris beveik 42 kg, todėl vienas įrenginys yra dviejų asmenų keltuvas.

Dvylika vienetų telpa į standartinį eksporto padėklą, surištą ir įtemptą ant termiškai apdorotos, be fumigacijos medienos. 20 pėdų konteineris užima maždaug 96 vienetus, sudėtus į padėklus.

Prekybos sąlygos: EXW, FOB Ningbo arba Šanchajus, CIF ir DDP daugumoje Europos ir Persijos įlankos vietų. Užsakymų pavyzdžiai paprastai siunčiami oro arba greituoju kurjeriu per 5–7 dienas; konteinerių siuntos vyksta pagal įprastus plaukiojimo grafikus. Eksporto dokumentai apima sąskaitą faktūrą, pakavimo sąrašą, CE DoC ir vieneto bandymo ataskaitą.

Paslaugos sąlygos

Dvejų metų garantija visam įrenginiui, įskaitant maitinimo modulius, skaitiklį, kontaktorius ir ekraną.

OCPP pagrįsta nuotolinė diagnostika, kai svetainė turi ryšį; skaitome gedimų žurnalą, o ne spėliojame iš aprašymo.

Atsarginės dalys išsiunčiamos per 48 valandas nuo gedimo patvirtinimo, 3-5 darbo dienos gabenamos per kurjerį.

Pasirenkamas atsarginių dalių rinkinys prieš išsiuntimą – atsarginis modulis ir kontaktorių rinkinys – kurį dažniausiai imasi atokiuose regionuose aptarnaujantys platintojai.

Montavimo vadovas, laidų schema ir paleidimo kontrolinis sąrašas anglų kalba; kitomis kalbomis pagal pageidavimą dideliems užsakymams.

Penkios paleidimo klaidos, kurių verta vengti

Neteisingai: prieš srovę nukreipto pertraukiklio dydis nustatomas pagal įkroviklio galią kW. Dešinėje: dydis iki įvesties srovės – maždaug 30 A fazei esant pilnai apkrovai, plius marža.

Neteisingai: įrenginys montuojamas ant tuščiavidurės pertvaros. Dešinėje: pritvirtinkite prie mūro arba plieninio rėmo. Prieš laidą jis sveria apie 38 kg.

Neteisingai: palikite nepažymėtą fazės sukimąsi. Dešinėje: patikrinkite seką pradedant eksploatuoti; aktyvus lygintuvas praneša apie gedimą, o ne veikia, ir to iškvietimo galima išvengti.

Neteisingai: užblokuokite ventiliacijos taką kabelių loveliu tiesiai aukščiau. Dešinėje: iš viršaus ir apačios palikite 300 mm laisvą oro srautą.

Neteisingai: tarifas nustatomas prieš tikrinant skaitiklio rodmenis pagal žinomą apkrovą. Dešinėje: patikrinkite vieną kartą pradedant eksploatuoti – 1.0 lygio tikslumas padeda tik tada, jei tarifas sukonfigūruotas teisingai.

Pastabos iš svetainės diegimo

32 kambarių viešbutis už Krokuvos 2025 m. įrengė keturis blokus galinėje automobilių stovėjimo aikštelėje. Jų techninės priežiūros atstovai teigė, kad lemiamas veiksnys buvo ne kaina, o tvirtinimas prie sienos – automobilių stovėjimo aikštelės paviršius išnuomotas ir jiems neleidžiama pilti pamatų ant grindų stovinčioms spintoms.

Mikroautobusų nuomos operatorius Malaizijoje valdo šešis padalinius dviejuose filialuose. Jie pranešė apie vieną tikrą problemą pirmaisiais metais: kondensatas ekrane musonų rytais, išspręstas perkėlus du įrenginius po esamu stogeliu, o ne pakeitus aparatinę įrangą.

Jungtinių Arabų Emyratų elektros rangovas, sumontavęs daugiau nei trisdešimt tokių įrenginių, pakomentavo, kad bendras korpusas per 20/30/40 kW supaprastina jo darbą – tas pats laikiklis, tas pats kabelio įvadas, tie patys paleidimo žingsniai, neatsižvelgiant į tai, kokį galios lygį klientas užsisakė.

Klausimai, kuriuos pirkėjai užduoda prieš užsakydami

K: Kokio tiekimo pajėgumo man reikia?

A: Apie 30 A vienai fazei naudojant 380 V trifazį maitinimą, esant pilnam išėjimui. Prieš užsakydami įsitikinkite, kad jūsų lentoje yra pakankamai vietos.

K: Ar 1000 V diapazonas reiškia, kad jis greitai įkrauna 800 V automobilius?

A: Tai reiškia, kad jie įkrauna 20 kW galią. Aukštos įtampos platformoms reikalingas 120 kW+ diapazonas tikrai greitoms sesijoms.

Klausimas: Ar skaitiklis pakankamai tikslus, kad būtų galima atsiskaityti klientams?

A: Taip, 1.0 lygis. Pradėdami eksploatuoti patikrinkite pagal standartinę apkrovą ir atitinkamai sukonfigūruokite tarifą.

Kl.: Ar galiu jį montuoti lauke be stogelio?

A: IP54 tai leidžia. Baldakimas vis tiek prailgina ekrano ir tarpiklių tarnavimo laiką, ypač esant stipriam UV arba musoniniam klimatui.

K: Kurią jungtį turėčiau nurodyti?

A: CCS2 Europai ir daugumai Artimųjų Rytų, CCS1 arba NACS Šiaurės Amerikai, GB/T Kinijai, CHAdeMO, kur paplitę senesni japoniški modeliai.

Kl.: Ar galiu vėliau atnaujinti 20 kW įrenginį iki 30 kW?

A: Ne – maitinimo moduliai skiriasi. Užsisakykite jums reikalingą įvertinimą; Kadangi korpusas yra identiškas, elektronika nėra keičiama.

Kl.: Kiek triukšminga yra gyvenamojoje aplinkoje?

A: Aušinamas ventiliatoriumi ir reguliuojamas greitis. Esant dalinei apkrovai, jis tylus; esant nuolatinei pilnai apkrovai, tikimasi girdimo ventiliatoriaus triukšmo, panašaus į lauko oro kondicionavimo įrenginį.

Kl .: Kas yra dėžutėje?

A: Įkroviklis, sieninis laikiklis, įkrovimo kabelis ir pistoletas, montavimo vadovas ir bandymo sertifikatas. Standartinis kabelio ilgis yra 5 metrai.
