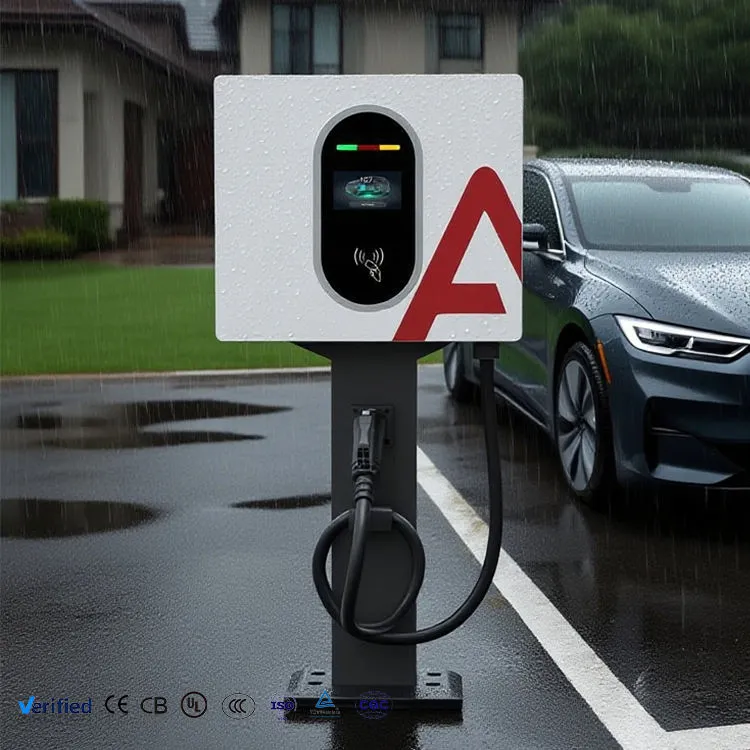

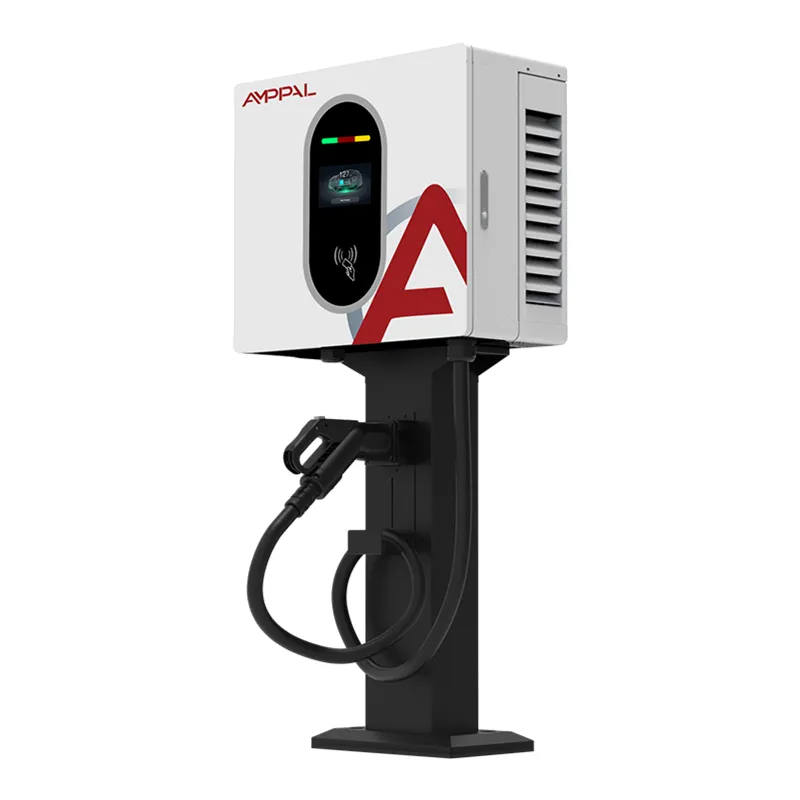

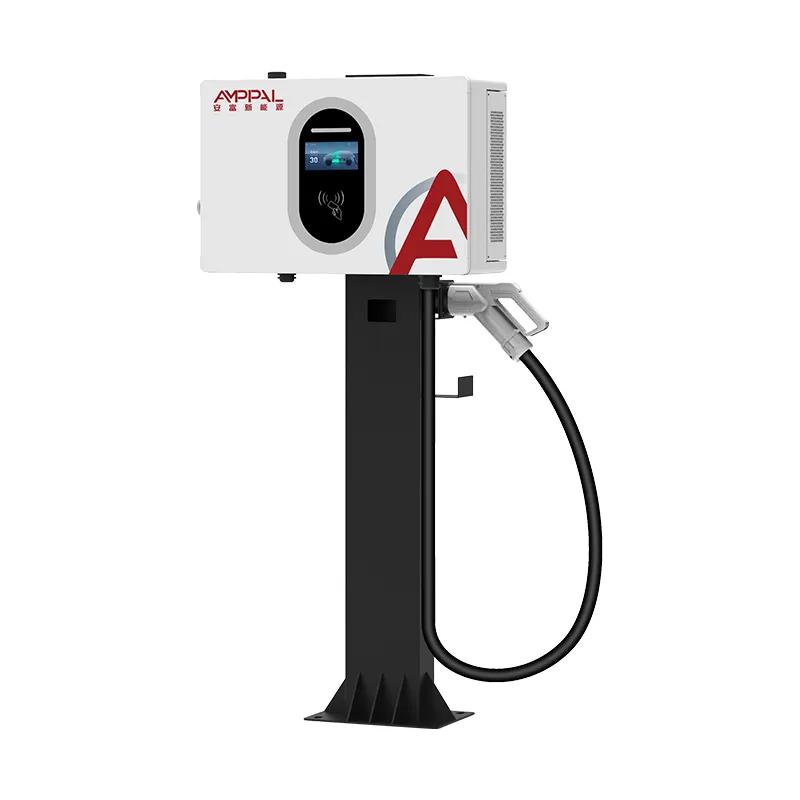

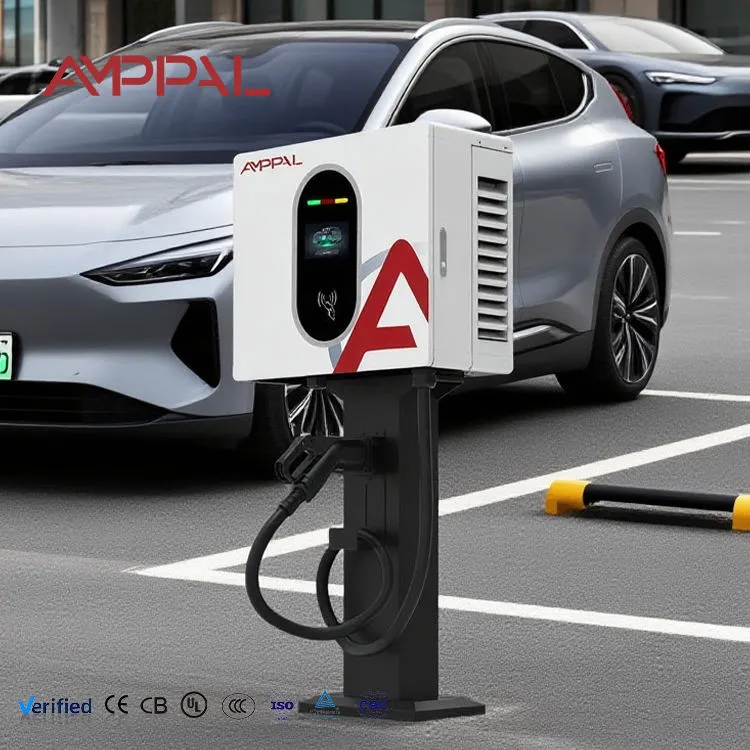

30 kW kompaktiškas ant sienos montuojamas nuolatinės srovės EV įkroviklis, skirtas atstovybėms ir dirbtuvėms

Sukurtas atsižvelgiant į seanso pralaidumą, o ne antraštę

Įkrovimo punktų operatoriai kilovatų neperka. Jie perka seansus per dieną vienai įlankai, nes tai yra pajamų eilutė. AF-DC-030-B-A-O-2-H veikia esant 30 kW / 100 A galiai dėl konkrečios priežasties: tai taškas, kai ant sienos montuojamas įrenginys pradeda gaminti komerciškai įdomią apyvartą, nereikalaujant tinklo ryšio atnaujinimo.

Vykdykite aritmetiką. Esant 30 kW galiai, įprastas 60 kWh keleivinis automobilis nuo 20 % iki 80 % nuvažiuoja maždaug per septyniasdešimt minučių. Atvykimui ir išvykimui skirkite dešimt minučių, o vienas skyrius realiai palaiko šešias ar aštuonias sesijas per prekybos dieną. Esant 20 kW, ta pati sekcija valdo keturis ar penkis. Techninė įranga kainuoja šiek tiek daugiau; įlanka uždirba pastebimai daugiau.

Prekybos centrams ir dirbtuvėms skirtas 30 kW kompaktiškas ant sienos montuojamas nuolatinės srovės EV įkroviklis dalijasi 450 × 660 × 240 mm korpusu su mūsų 20 kW ir 40 kW modeliais, todėl svetainė gali maišyti galios lygius vienoje sienoje ir turėti vieną atsarginių dalių rinkinį.

Savybės, turinčios įtakos pajamoms, ne tik specifikacijų lapai

0–100 A visoje įtampos juostoje: srovė nesumažėja esant aukštesnei įtampai, todėl 800 V transporto priemonė vis tiek gauna vardinę galią, o ne tyliai sulėtėja.

1.0 lygio atsiskaitymo tikslumas: ginčai dėl pristatytų kWh sprendžiami pagal skaitiklių klasę, o 1.0 lygis yra tai, ką dauguma Europos operatorių privalo įrodyti.

Standartiškai trys prieigos būdai – RFID kortelė, QR nuskaitymas ir PIN kodas. Svetainės praranda seansus, kai vairuotojas negali pradėti įkrauti; trys maršrutai tai sumažina.

Montavimas ant sienos: be pamatų, be tranšėjų kasimo, be nuolatinio pagrindo ant nuomojamų paviršių. Įrengimo kaina žymiai sumažėja, palyginti su grindų spintele.

IP54 ir nuo -25°C iki +50°C: korpusas yra pritaikytas atviram priekiniam kiemui, kuriame šie įrenginiai paprastai patenka.

95 % maksimalus efektyvumas: kai 30 kW veikia kelias valandas per dieną, skirtumas tarp 95 % ir 91 % konversijos yra tikri pinigai per metus.

Techninės specifikacijos

Diegimo scenarijai su nuspėjamu atsipirkimu

Mažmeninės automobilių stovėjimo aikštelės ir prekybos centrai: 60–90 minučių buvimo laikas beveik tiksliai atitinka 20–80 % seansą. Vairuotojai apsiperka, įlanka apsiverčia, niekas nelaukia.

Restoranų ir pakelės paslaugų sustojimai: du posėdžiai per dieną vienoje įlankoje, apmokestinant pajamas ant viršelių.

Laivyno depai su laipsnišku grąžinimu: furgonai, atvykstantys po pietų, gauna naudingą papildymą, o ne stovi eilėje prie vieno didelės galios agregato.

Daugiabučiai su bendromis erdvėmis: 30kW išlaiko judantį bendrą įlanką, kuriame 7kW kintamosios srovės tašką visą naktį užimtų vienas gyventojas.

Taksi ir krušos gretos: vairuotojai daro 30-40 minučių pertrauką; 30 kW tame lange grąžina maždaug 20 kWh, o tai yra miesto diapazono pamainos vertė.

Kaip įkroviklis valdo 100 A sesiją

Srovė ne tik pasiekia 100A. Prijungus, įkroviklis atlieka nuolatinės srovės išvesties izoliacijos testą, kol kontaktoriai vis dar yra atidaryti. Tik tada, kai tai praeina, jis uždaro kontaktorius ir pradeda kilti, sekdamas dabartinį tikslą, kurį transporto priemonės BMS paskelbia ryšio ryšiu.

Through the session the BMS revises that target continuously — as cells warm or the state of charge climbs past roughly 80%, it asks for less. Įkroviklis nukreipia žemyn, o ne priverčia srovę, todėl paskutiniai 20 % visada užtrunka neproporcingai ilgai naudojant bet kurį nuolatinės srovės įkroviklį, įskaitant mūsų.

Šilumos valdymas veikia savarankiškai. Modulio temperatūros mėginiai imami nuolat, o išvestis grąžinama atgal, kol kas nors pasiekia išjungimo slenkstį. Vartotojai mato šiek tiek ilgesnę seansą 45°C popietę; jie nemato gedimo ir nutraukto įkrovimo, ką sukuria nevaldomas dizainas.

Kokybės kontrolė ir atitikties įrodymai

EN IEC 61851-1:2019 ir EN IEC 61851-23:2014 atitiktis, CE deklaracija ir bandymo ataskaita, siunčiama kartu su prekėmis.

Skaitiklio kalibravimas pagal etaloninį standartą kiekviename įrenginyje, kalibravimo įrašas išsaugomas po serijos numeriu.

Nepertraukiamas visos apkrovos 30 kW įvažiavimas su šynų jungčių ir modulių paviršių terminiu vaizdavimu.

100 % dielektrikos ir izoliacijos bandymai – nereikia imti partijų dėl elektros saugos.

Aptvaro druskos purškimas išbandytas 96 valandas; tarpiklio suspaudimas patikrintas surinkimo metu, o ne numanomas.

Kiekvienas įrenginys išvažiuoja su serijiniu testo sertifikatu. Jei kyla pretenzija dėl garantijos, galime tiksliai sužinoti, kaip šis įrenginys veikė linijoje.

Gamybos seka

1 veiksmas. Modulių, skaitiklių, kontaktorių ir kabelių rinkinių tikrinimas pagal pirkimo specifikaciją.

2 veiksmas – CNC perforavimas ir korpuso plokščių lenkimas TRUMPF mašinose.

3 žingsnis – Konstrukcinio karkaso suvirinimas robotu, tada matomų siūlių šlifavimas.

4 žingsnis. Pirminis apdorojimas ir elektrostatinis miltelinis dažymas, kietinimas orkaitėje, kad sukibtų.

5 veiksmas. Maitinimo surinkimas: sumontuoti moduliai, susuktos šynos ir pažymėtos liudytoju, laidai nutiesti ir nukirpti nuo šilumos šaltinių.

6 veiksmas. Valdymo blokas: sumontuota ir prijungta plokštė, skaitiklis, ekranas ir prieigos skaitytuvas.

7 veiksmas – programinės įrangos įkėlimas, jutiklio kalibravimas ir skaitiklio patikra.

8 veiksmas – pilna apkrova, akumuliatoriaus saugos patikrinimas, IP patikra, tada pakavimas ir dėjimas į padėklus.

Pasirinkimas tarp 30 kW ir alternatyvų

Paimkite 30 kW, kai jūsų įkrovos apverstas maždaug per valandą ir jūs įkraunate energiją. Tai mažiausias mūsų asortimento įrenginys, kuris palaiko tikrą lengvųjų automobilių mokėjimo už naudojimą verslo modelį.

Sumažinkite iki 20 kW, kai parkavimas matuojamas puse dienos – biuruose, viešbučiuose, ilgalaikėse automobilių stovėjimo aikštelėse. Mokėti už 100A, kurių niekas nenaudoja, yra švaistymas.

Padidinkite galią iki 40 kW, kai naudojate didesnes pakuotes, arba iki 60 kW ir daugiau, kai reikia daugiau nei 30 minučių seansų arba dviejų ginklų. Pirmiausia reikia patikrinti vieną dalyką: 30 kW per fazę sunaudoja apie 45 A. Jei jūsų gaunamas tiekimas jau beveik baigtas, tinklo jungtis, o ne įkroviklis, tampa apribojimu, ir tai yra pokalbis, kurį verta pasikalbėti prieš užsakant.

Konkurso palyginimo taškai

Paklauskite bet kurio konkuruojančio 30 kW įrenginio, kurio srovė yra 800 V. Daugelis nurodo 100 A prie 400 V, o kur kas mažiau – aukščiausioje diapazono dalyje. Mūsų palaiko 100A visoje juostoje.

Paklauskite, ar 1.0 lygio matavimas yra standartinis, ar patobulintas. Kai kuriuose konkuruojančiuose įrenginiuose tai yra atnaujinimas.

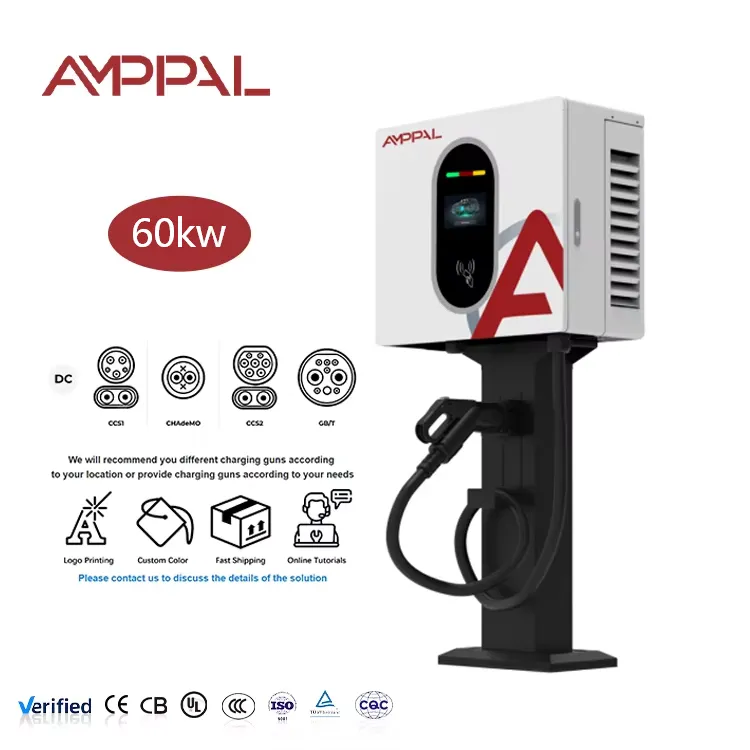

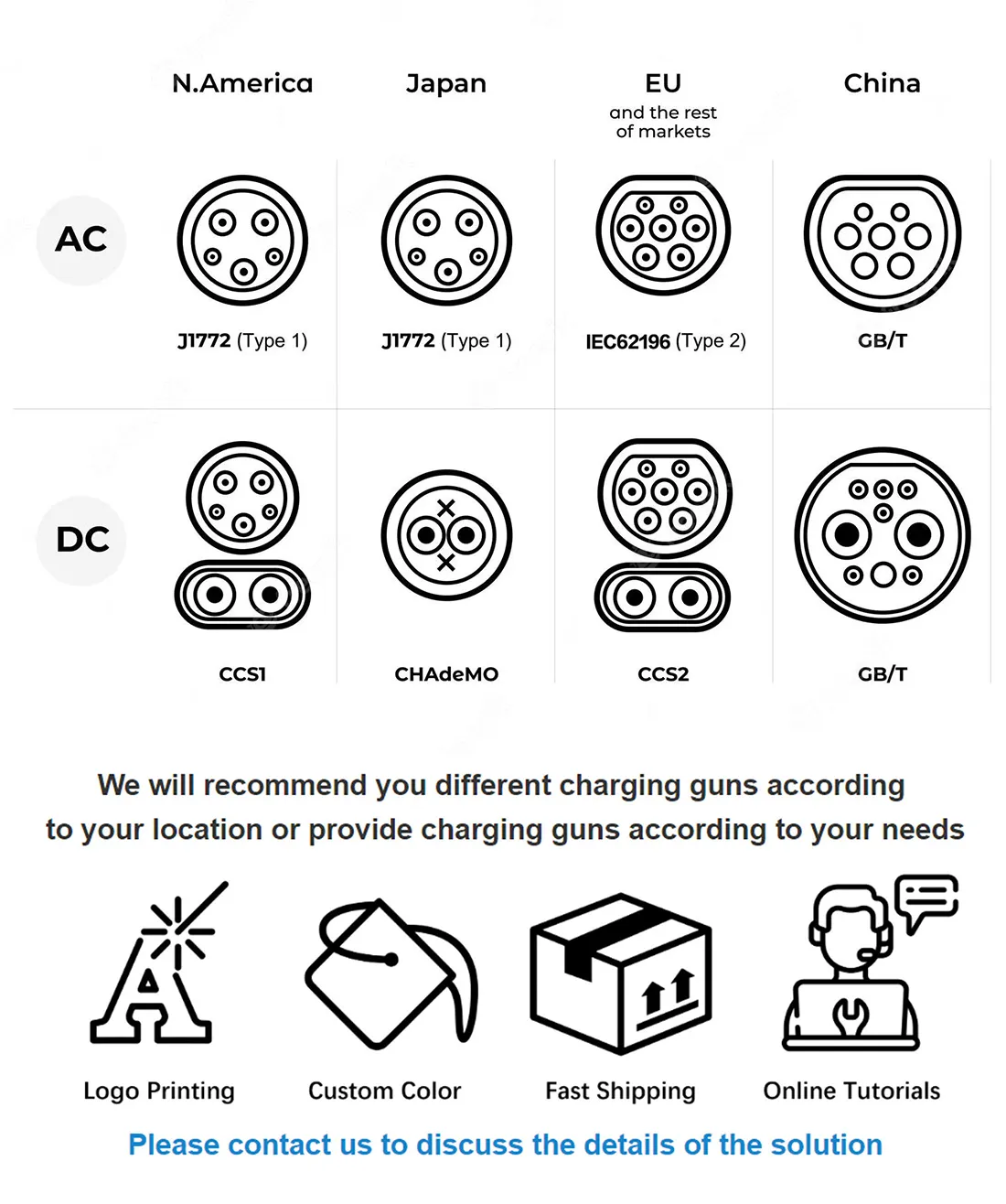

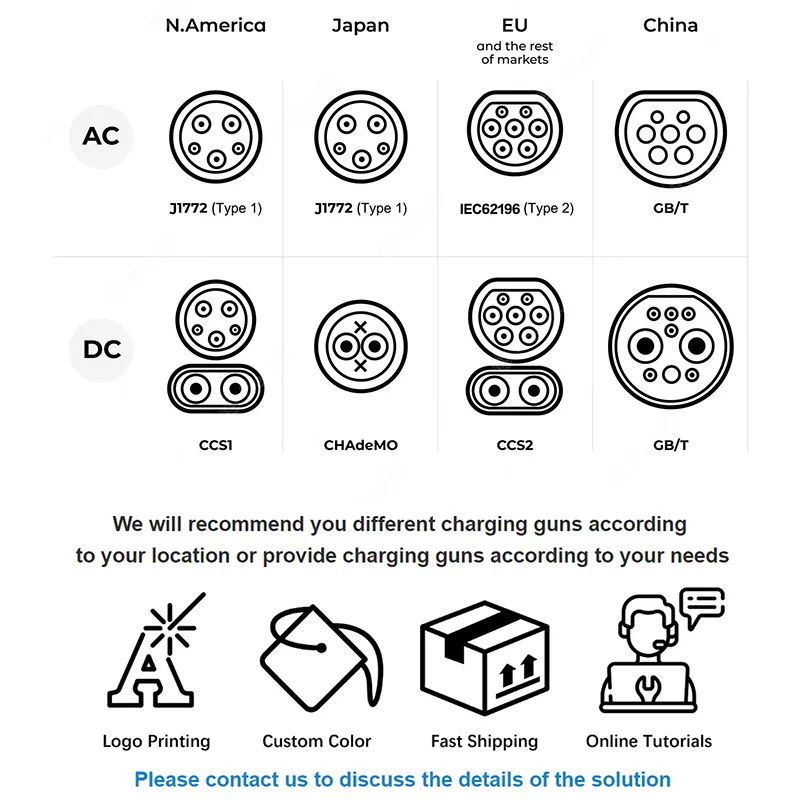

Pateikę užsakymą teiraukitės apie jungties parinktis. Toje pačioje platformoje kuriame CCS1, CCS2, CHAdeMO, GB/T ir NACS.

Pristatymo laikas: standartinis 15-20 darbo dienų, 25-30 su pasirinktiniu prekės ženklu. MOQ 1 vieneto standartas, 50 pagal užsakymą spalvai arba logotipui.

Garantija: dveji metai, įskaitant maitinimo modulius, užsakymo metu pratęsiama iki trijų arba penkerių.

Pakavimas, svoris ir pristatymo sąlygos

Vieno vieneto eksporto dėžutės matmenys yra maždaug 540 × 750 × 330 mm ir maždaug 45 kg bruto, penkių sluoksnių plokštė su EPE putomis ir sandariu drėgmės įdėklu, kuriame yra sausiklio.

Dvylika vienetų viename padėkle ant termiškai apdorotos medienos be fumigacijos, surištos ir įtemptos. 20 pėdų konteineris talpina apie 96 padėklus; 40 pėdų aukščio kubui reikia maždaug 200.

Cituojame EXW, FOB Ningbo arba Šanchajų, CIF ir DDP daugumoje Europos ir Persijos įlankos šalių. Mėginiai perkeliami oru arba ekspresuojami per 5–7 dienas. Pateikiami dokumentai: komercinė sąskaita faktūra, pakuočių sąrašas, CE atitikties deklaracija, serijinė bandymo ataskaita ir kilmės sertifikatas, jei to reikalauja paskirties vieta.

Įsipareigojimai po pardavimo

Dvejų metų garantija galios moduliams, valdymo elektronikai, skaitikliui, kontaktoriams ir HMI.

Gedimų kodai nuskaitomi nuotoliniu būdu per OCPP, kur svetainė yra prijungta, todėl dauguma problemų išsprendžiamos neapsilankius svetainėje.

Atsarginės dalys išsiųstos per 48 valandas nuo patvirtinimo; 3-5 darbo dienų pervežimas per DHL arba FedEx.

Rekomenduojama kasmetinė priežiūra: ventiliatoriaus ir filtro patikra, tarpiklių patikra, gnybtų sukimo momento patikra, skaitiklio patikra vietoje. Procedūra aprašyta vadove.

Nemokamas nuotolinio paleidimo palaikymas pirmą kartą įdiegiant bet kurioje naujoje vietoje, vaizdo skambučiu su mūsų inžinieriumi.

Veiklos klaidos, kainuojančios operatoriams pinigus

Neteisinga: reklamuojamas „30 kW greitasis įkrovimas“ jo nenurodant. Dešinėje: nurodykite realų seanso laiką. Vairuotojai, kurie tikisi 20 minučių ir laukia 70, palieka blogus atsiliepimus, kurie kainuoja daugiau nei tarifų skirtumas.

Neteisingai: montuojama nepatikrinus fazių balanso visoje plokštėje. Dešinėje: paskirstykite kelis vienetus tarp fazių; Nesubalansuotas pakrovimas išjungia tiekimą ir sutrumpina kontaktoriaus tarnavimo laiką.

Neteisingai: įrenginys montuojamas ten, kur kabelis turi kirsti važiavimo juostą. Dešinėje: padėtis taip, kad pistoletas pasiektų transporto priemonės įleidimo angą, o kabelis negulėtų po ratu. Kabelio pažeidimas yra dažniausiai pasitaikantis negarantinis remontas.

Neteisingai: pradėjus eksploatuoti paliekamas numatytasis tarifas. Dešinėje: konfigūruokite ir vieną kartą patikrinkite įkrovimą. Operatoriai nemokamą elektros energiją naudojo kelias savaites, nes niekas netikrino.

Negerai: metus nepaisyti ventiliatoriaus filtro. Dešinėje: valykite kas ketvirtį dulkėtas vietas. Ribotas oro srautas sukelia šiluminį atšaukimą, o naudotojai tai patiria kaip lėtą įkrovimą.

Operatoriaus atsiliepimai

Prekybos centrų tinklas Kroatijoje 2025 m. keturiose parduotuvėse sutalpino aštuonis vienetus. Jų patalpų vadovas pranešė, kad šeštą mėnesį per dieną vidutiniškai išnaudojama šiek tiek mažiau nei trys seansai, ir pabrėžė, kad sieninis laikiklis leidžia naudoti esamas perimetro sienas, o ne atiduoti stovėjimo aikšteles spintoms.

Taksi kooperatyvas Baku nupirko penkis. Jų atsiliepimai buvo konkretūs ir verta juos perduoti: vairuotojai norėjo, kad ekranas būtų šiek tiek pasuktas žemyn, kad būtų galima skaityti stovint arti įrenginio, todėl mes pakoregavome laikiklio geometriją jų kartojimo tvarka.

Logistikos rangovas Turkijoje, valdantis dvylika vienetų trijuose sandėliuose, pastebėjo, kad bendras korpusas su 20 kW ir 40 kW modeliais sumažino atsargines dalis, kuriose telpa vienas ventiliatorių, vienas kontaktorius ir vienas ekranas visam pastatui, o ne trys atskiri rinkiniai.

Dažnai užduodami klausimai

K: Kiek automobilių per dieną gali aptarnauti vienas įrenginys?

A: 6–8 lengvieji automobiliai 20–80 % seansu su realiu perjungimo laiku, darant prielaidą, kad paklausa bus nuolatinė per prekybos dieną.

K: Kokią įvesties srovę jis naudoja?

A: Apytiksliai 45 A vienai fazei naudojant 380 V trifazį maitinimą, esant pilnam išėjimui. Prieš užsakydami kartotinius patikrinkite plokštės talpą.

Klausimas: Ar 30 kW pakanka elektriniams furgonams?

A: Nakvynei ar kelioms valandoms, taip. Jei norite greitai perjungti didelių pakuočių viduryje, žiūrėkite 60 kW ar daugiau.

Kl .: Ar galima įkrauti dvi transporto priemones vienu metu?

A: Ne, tai vieno ginklo blokas. Vienalaikis kelių ginklų įkrovimas prasideda nuo mūsų padalinto tipo maitinimo spintų.

Kl.: Ar jis veikia su saulės energijos ir saugojimo įrenginiu?

A: Taip, per svetainės energijos valdymo sistemą. Pasakykite mums savo keitiklį ir EMS platformą ir mes patvirtinsime integracijos kelią.

Kl .: kaip tvarkomas atsiskaitymas?

A: 1.0 lygio matavimas maitina jūsų OCPP biurą; Arba paleiskite jį atskirai su RFID kortelėmis ir suderinkite iš vidinio seanso žurnalo.

K: Kokios priežiūros reikia?

A: Kas ketvirtį filtrų ir ventiliatorių patikra dulkėtose vietose, kasmetinė tarpiklių ir sukimo momento patikra. Be filtrų nėra jokių sunaudojamų dalių.

Kl .: Ar galiu pažymėti korpusą?

A: Taip – ​​pritaikyta spalvų ir ekrano grafika nuo 50 vienetų, be įrankių mokesčio už spalvų keitimą, 25-30 darbo dienų pristatymo laikas.
