3,5 kW nešiojamas kintamosios srovės EV įkroviklis, skirtas naudoti namuose

Atsparumas oro sąlygoms, atsparus žarnai

Greičiausias būdas patikrinti, ar įkroviklis veikia lauke, yra nuskaityti antrąjį skaitmenį. IP54 reiškia aptaškymą; IP65 reiškia žarną. Šis ant sienos montuojamas įrenginys yra antrojo tipo.

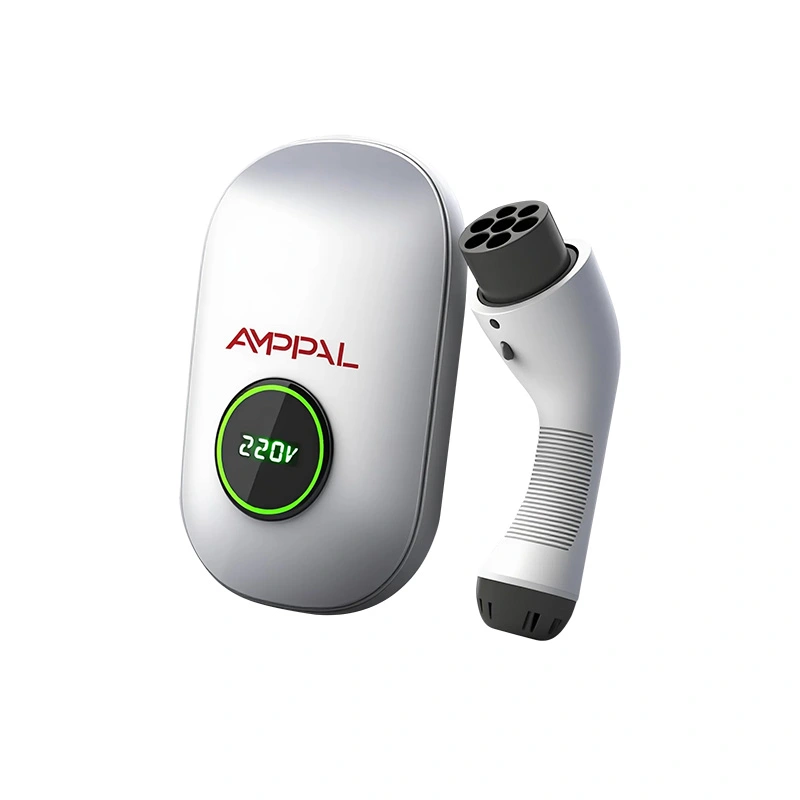

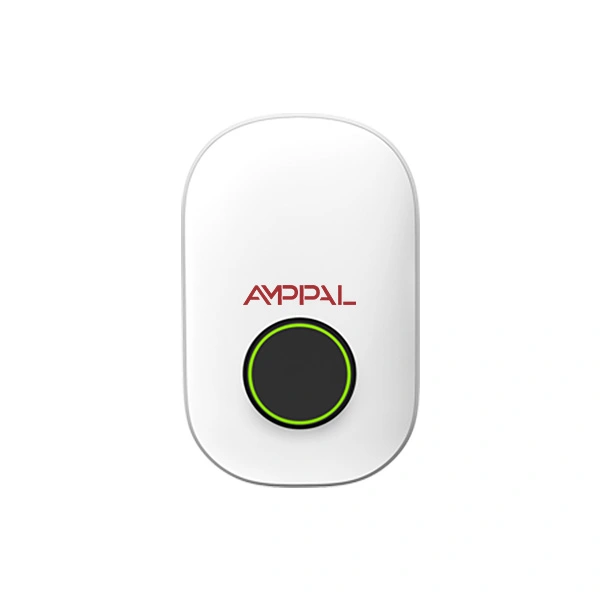

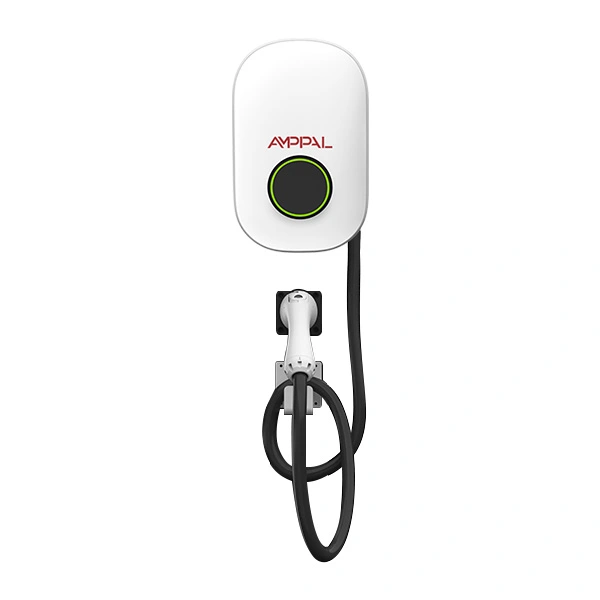

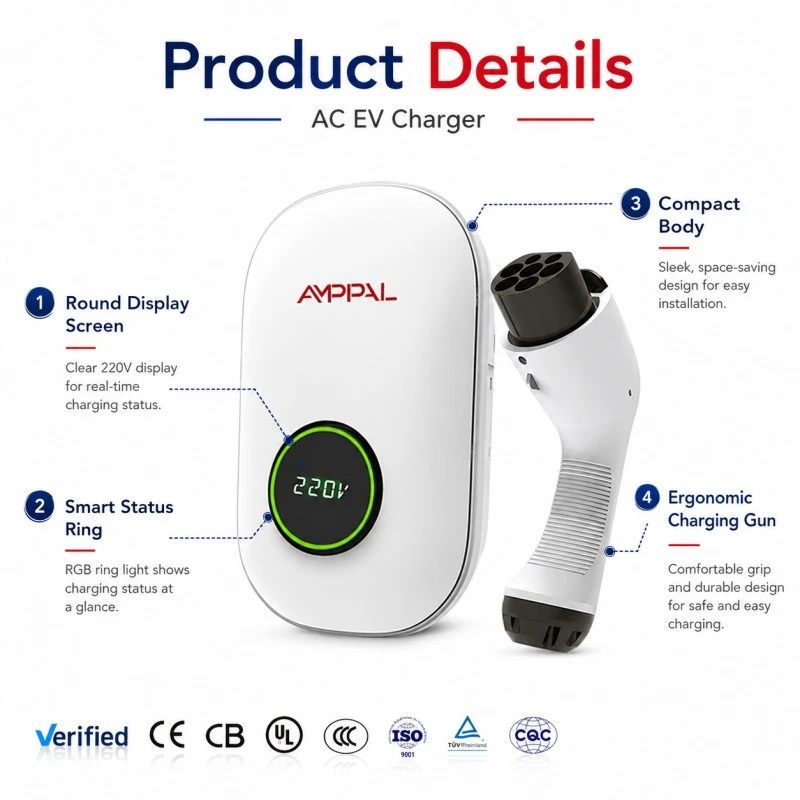

AMPPAL 3,5 kW nešiojamas kintamosios srovės EV įkroviklis, skirtas naudoti gyvenamuosiuose namuose (AF-AC-3,5-B-A-O-1/2-SF) yra 304 x 191 x 95 mm plastikinio korpuso sieninė dėžutė su vienu 2 tipo lizdu, kurio vardinė galia yra 16 A 220 VAC vienfazėje įtampoje. Jis jungiasi per "Bluetooth", "WiFi" ir "AMPPAL" programą ir turi IP65 reitingą, veikiant nuo -30°C iki +50°C.

Sukūrėme toms vietoms, kurių neišgyvena įprastas įkroviklis: sūrus oras, dulkių audros, musoninis lietus ir valymo komandos aukšto slėgio plovimo mašina. Druskos purškalas, silicio dioksido dulkės ir slėginės plovimo mašinos yra trys žudikai; šis būstas pastatytas aplink visus tris.

Nėra jutiklinio ekrano, kurį būtų galima nuvalyti, ir nėra klaviatūros, kuri sugadintų; sąsaja yra jūsų telefonas. Šių dalių pašalinimas yra apgalvotas: mažiau angų korpuse, mažiau daiktų, kad druskos oras galėtų pulti.

Penki būdai, kaip IP65 keičia įkrovimą lauke

Atsparumas dulkėms skiriasi nuo atsparumo dulkėms: 6 reiškia, kad į vidų nepatenka jokios dalelės net karjere ar dykumos statybvietėje.

Leidžiama naudoti vandens purkštukus: valymo metu galite nuleisti įrenginį žarna, būtent taip miršta dauguma lauko įkroviklių.

Sandarus korpusas gūžčioja pečiais nuo kondensato linkusio klimato; tarpiklis tolygiai suspaudžiamas priekinio dangtelio varžto raštu.

Nuo -30°C iki +50°C diapazonas apima Šiaurės šalių žiemas ir Persijos įlankos vasarą be šildytuvo ar ventiliatoriaus.

Plastikinis korpusas reiškia, kad nėra rūdžių takų: nėra apnuogintų metalinių kraštų, nėra koroduojančių vyrių kaiščių, o korpusas yra pakankamai lengvas, kad jį būtų galima montuoti vienam asmeniui.

Mažesnis dalykas, dėl kurio nepavyktų: nėra kortelių skaitytuvo ir klaviatūros, tai reiškia, kad korpuse bus mažiau angų ir mažiau dalių, kurias gali užpulti druskingas oras.

Techninės specifikacijos

Aplinka, kuriai šis įrenginys buvo sukurtas

Coastal homes and cottages where salt spray settles on everything within 500 metres of the water.

Statybvietės kabinos ir įrankių sandėliukai dulkėtuose regionuose, kur smulkios dulkės susismulkintų į mažesnes jungtis.

Musoninis klimatas: sieninis laikiklis ir į apačią nukreiptas lizdas išleidžia vandenį, kol jis gali susikaupti.

Ūkiniai ūkiniai pastatai ir arklidės su dideliu drėgnumu ir reguliariai plaunami.

Šalti regionai, kur -30°C žiemos žudo pigesnę elektroniką; įrenginys skirtas visam diapazonui.

Laikinos ir nuomos sąrankos: lengvos, tvirtinamos prie sienos ir lengvai perkeliamos iš vienos svetainės į kitą.

Garažo ir stoginės sienos, kur visą naktį laša kondensatas; sandari lenta gūžteli pečiais nuo drėgmės.

Nuomojamas atostogų būstas, kuriame svečiai sunkiai naudojasi įranga; vienetas, kuris išgyvena nuleidus žarną, išgyvena daugumą svečių.

Kas vyksta viduje, kai lyja

Vanduo pirmiausia susitinka su priekiniu dangteliu. IP65 tarpiklis yra už dangčio, o kabelio riebokšlis užsandarina įėjimo tašką; nėra ventiliacijos angos lietui išnaudoti, nes įrenginys aušinamas konvekcija per korpuso paviršių.

2 tipo lizdas turi savo dangtelį. Kai automobilis yra prijungtas prie elektros tinklo, pati jungtis atlieka atsparumą oro sąlygoms; kai tuščiąja eiga, dangtis apsaugo nuo lietaus ir dulkių nuo kontaktų.

Ko IP65 nereiškia: panardinimas. Įvertinimas apima purkštukus ir lietų, o ne balas, todėl įrenginį montuokite taip, kad lizdas būtų nukreiptas žemyn, o pagrindą laikykite virš potvynio lygio. Vietose, kuriose lyja į šoną, įgilintas lizdas ir žemo profilio dangtis suteikia vandeniui ilgesnį kelią, kol jis pasiekia kontaktus.

Šaltas elgesys taip pat nusipelno linijos: sandarus tūris mažai kvėpuoja, todėl jungtyse užstoja drėgmė, o ne valdoma ventiliacijos angomis. Ekstremaliais užšalimo ir atšildymo ciklais vis tiek rekomenduojame montuoti po karnizu, o tai nieko nekainuoja ir pašalina paskutines abejones.

Testavimas pagal IP65 reitingą

Paketiniams mėginiams taikomas IPX5 vandens srovės bandymas pagal IEC 60529: 6,3 mm antgalis 12,5 litro per minutę, purškiamas iš visų kampų tris minutes.

Dulkių kameros paleidimai patvirtina, kad po aštuonių valandų nepateko į dulkių pagal IP6X procedūrą.

100 % įrenginių praeina aukšto lygio dielektriko ir įžeminimo tęstinumo patikras.

Šiluminis ciklas nuo -30°C iki +70°C pagal IEC 60068, plius 96 valandų trukmės druskos purškimas ant paimtų vienetų.

48 valandų perdegimas pilnos apkrovos uždarytu korpusu, o vidinė temperatūra registruojama.

RoHS/REACH reikalavimus atitinkantys komponentai pagal ISO 9001:2015; CE pagal žemos įtampos ir EMC direktyvas.

Kiekvieno įrenginio serijos numeris yra susietas su jo bandymų įrašais, todėl partijos sertifikatą galima atsekti iki konkrečios gamybos dienos.

Kaip pagamintas korpusas: aštuoni žingsniai

Liejimas: korpusas liejamas įpurškiant įrankyje suprojektuotus tarpiklio griovelius ir tvirtinimo taškus.

Tarpiklio lizdas: uždėtas IP65 sandariklis ir patikrinta, ar apšvietimas yra ištisinis.

PCBA: maitinimo plokštė, „Bluetooth“ / „WiFi“ modulis ir matavimas yra SMT linijoje.

Apsauginė danga: prieš galutinį surinkimą pagrindinė plokštė padengiama plonu konforminiu sluoksniu.

Lizdų ir kabelių riebokšlių mazgas, susuktas pagal specifikaciją, dėl kurios sandariklis veikia.

Programinės įrangos įkėlimas ir programų susiejimo patikrinimas.

IP mėginių ėmimas: vienetai iš kiekvienos partijos patenka į vandens srovės įrenginį.

Hi-pot, vizualinis QC ir pakavimas; standartiniai užsakymai pristatomi per 15-20 darbo dienų.

Tinkamas įrankis, tinkama vieta: 3,5 kW galios pasirinkimas

3,5 kW yra lėtas, pastovus įkrovimas: maždaug 15–17 km atstumas per valandą įprastam elektromobiliui ir pilnas papildymas per naktį daugeliui į darbą ir atgal. Pasirinkite jį, kai automobilių stovėjimo aikštelė stovi valandas, o grandinė yra įprasta 16A lizdo grandinė.

Nesirinkite jo, kai jums reikia apsisukimo. Taksi parkui, kursuojančiam kas dvi valandas, reikia 7 kW arba 11 kW, o depe su trifaziu aptarnavimu neturėtų veikti 3,5 kW galios dėžės. Tai namų ir lengvosios komercijos įrankis, o ne našumo mašina.

Kur tikrai laimi: apšvita lauke lemia, o ne galia. Jei vieta yra pakrantėje, dulkėta arba šalta, IP65 apvalkalas pateisina save net esant kukliam išėjimui.

Palyginti su 7 kW vienfaziu įrenginiu? 3.5kW sunaudoja 16A, o 7kW – 32A; daugelyje senesnių namų ir kotedžų yra 16A grandinė, bet ne 32A. Kai laidai lemia pasirinkimą, 3,5 kW galios visiškai išvengia perjungimo.

Kodėl pirkėjai renkasi AMPPAL lauko įrenginius

IP65 yra išbandytas, nepriimtinas: vandens srovės ir dulkių kameros rezultatai pateikiami kiekvienai partijai.

Vietinis valdymas per Bluetooth ir WiFi su AMPPAL programėle; seansui pradėti nereikia debesies paskyros.

Kompaktiškas 304 x 191 x 95 mm korpusas ir vieno asmens sieninis laikiklis.

CE sertifikatas, 2 metų standartinė garantija, 15-20 darbo dienų pristatymo laikas, MOQ 1 vnt.

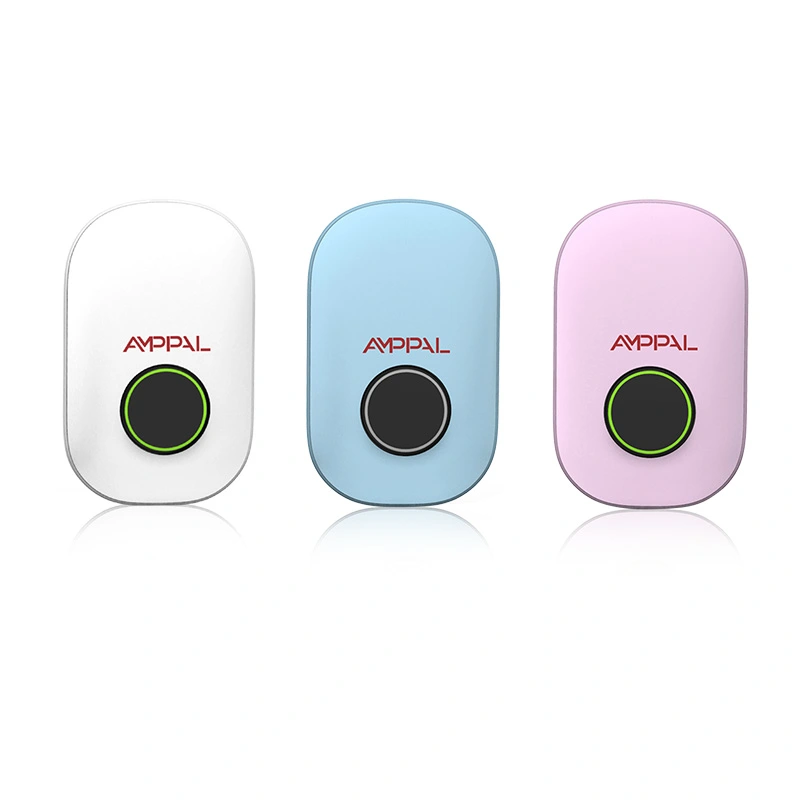

OEM / ODM: logotipas, korpuso spalva ir programos prekės ženklas pritaikytas; eksportuoja į daugiau nei 40 šalių nuo 2014 m.

Atsarginės dalys: tarpiklis, lizdo dangtis ir kabelių mazgai yra vienintelės eksploatacinės medžiagos, todėl platintojas gali turėti vieną nedidelį rinkinį ir padengti visą sumontuotą pagrindą.

Informacija apie pakavimą ir pristatymą

Kiekvienas įrenginys pristatomas mažmeninei prekybai paruoštoje, maždaug 380 x 280 x 170 mm dydžio, nuo putplasčio apsaugotoje dėžutėje su sieniniu laikikliu, varžtais ir vadovu; bruto svoris apie 3kg.

Keturiasdešimt vienetų ant padėklo dviem sluoksniais; 20 pėdų konteineryje telpa apie 1500 vienetų, o 40HQ – maždaug 3300, todėl tiek maži, tiek dideli užsakymai pristatomi ekonomiškai. Platintojai dažnai sujungia šį modelį su 7kW ir 11kW versijomis viename konteineryje.

Citatos yra FOB Ningbo arba Šanchajus, galima EXW; su kiekviena siunta pridedama komercinė sąskaita faktūra, pakuočių sąrašas, važtaraštis, kilmės sertifikatas ir CE deklaracija.

Palaikymo ir taisymo politika

2 metų standartinė garantija nuo išsiuntimo, apimanti gamybos defektus, įskaitant sandarią elektroniką.

24 valandų techninis atsakas su vaizdo diagnostika.

Atsarginės dalys: tarpiklių rinkiniai, lizdų dangteliai ir kabelių komplektai per DHL/FedEx per 2 darbo dienas.

RMA pagal nuotraukas ir serijos numerį: pakeitimas arba taisymas patvirtinamas prieš ką nors grąžinant.

Tarpiklis yra susidėvintis elementas: pakeiskite tarpiklį, jei įrenginys kada nors bus išardomas, o kiekvieną remonto užsakymą pridedame naują tarpiklį be.

Daugeliu atvejų galimas remontas lauke: priekinis dangtelis ir tarpinė nusiima standartiniais įrankiais, todėl pažeistas dangtis nereiškia visiškai naujo įrenginio.

Tvarkymo ir valymo pastabos

Negerai: lizdo plovimas slėgiu atidarius dangtį. Dešinėje: uždarykite lizdo dangtelį ir uždenkite prijungtą jungtį prieš žarną.

Neteisingai: įrenginį montuokite lygiai, kad vanduo telkšytų viršutiniame krašte. Dešinėje: naudokite laikiklio pakreipimą, kad veidas išlietų vandenį.

Negerai: gręžiamas lauko kabelio įvadas per korpusą. Dešinėje: naudokite gamyklinę riebokšlį; lauke išgręžta skylė yra vieta, kur patenka vanduo.

Neteisingai: palikite įrenginį grindų lygyje potvynių pavojingoje vietoje. Dešinėje: montuokite virš žinomos potvynio linijos; IP65 yra atsparus srovei, o ne nardymas.

Neteisingai: nepaisoma tarpiklio po ilgų UV poveikio. Dešinėje: kasmet patikrinkite sandariklį ir pakeiskite, jei jis įtrūkęs; rinkinys kainuoja pigiau nei diagnoze.

Pirkėjų istorijos iš atšiauraus klimato

Vienas kotedžo savininkas Norvegijos pakrantėje tokį pastatė šalia valčių namelio 200 metrų nuo jūros. Po dviejų žiemų druskos purškimo vienintelė problema buvo kietas lizdo dangtis, kurį jis atlaisvino silikoniniu purškimu; elektronika niekada nesugedo.

Kenijos statybų rangovas dulkėtoje aukštumų vietovėje laiko keturis vienetus. Aikštelės vadovo skundas yra priešingas daugumai: įrenginiai taip sandarūs, kad dulkės taip pat negali išbėgti, o saulėtomis dienomis už ekrano rėmelio kaupiasi plona plėvelė.

Čilės kalnakasių stovykla užsakė partiją darbuotojams apgyvendinti aukštyje. Jų elektros meistras įvertino -30 °C įvertinimą po nakties -18 °C temperatūroje; jis anksčiau stebėjo, kaip pigesni įkrovikliai sugenda žemiau -10°C.

Bendra šių pranešimų gija: niekas neskambina dėl vandens žalos. Priekaištai yra kosmetiniai, kietas dangtis arba išblukęs dangtelis – būtent tiek savininkui turėtų kainuoti atsparus oro sąlygoms dizainas.

Klausimai apie atsparų oro sąlygoms įkrovimą

Klausimas: Ar tikrai galiu purkšti vandenį tiesiai į įrenginį?

A: Taip, IP65 apsaugo nuo žemo slėgio purkštukų iš bet kurios krypties; žarnos metu laikykite lizdo dangtelį uždarytą.

K: Kuo skiriasi IP54 ir IP65?

A: Antrasis skaitmuo: 4 atsparūs purslams, 5 atsparūs purkštams; pirmasis skaitmuo 6 padidina atsparumą dulkėms.

Kl.: Ar įrenginys bus įkrautas žemiau užšalimo?

A: Jis įvertintas iki -30 °C; automobilio akumuliatoriaus valdymas nusprendžia, kiek energijos jis priima esant šaltam.

K: Ar plastikinis korpusas pagelsta saulėje?

A: Korpusas yra stabilizuotas UV spindulių, tačiau tikimasi, kad paviršius šiek tiek išbluks po kelerių metų lauke.

Kl.: Ką programa veikia be debesies paskyros?

A: „Bluetooth“ susiejimas, paleidimas / sustabdymas ir tiesioginis energijos rodymas veikia vietoje; Sukonfigūravus „WiFi“ prideda nuotolinę prieigą.

K: Kuris lizdas ir kabelis yra komplekte?

A: Vienas 2 tipo lizdas su fiksuotu kabeliu; CCS ir CHAdeMO nėra siūlomi kintamosios srovės modeliuose.

Kl .: Ar jį galima montuoti ir viduje?

A: Taip, IP65 apvalkalas veikia bet kur; naudojant patalpose, erdvė lieka nepanaudota.

K: Koks yra pristatymo laikas?

A: 15-20 darbo dienų standartiniams modeliams, MOQ 1 vienetas.
