11 kW nešiojamas kintamosios srovės EV įkroviklis su akrilo dizainu, skirtas kelionėms ir įkrovimui namuose

Ne Wallbox, o keliaujantis elektrinis įrankis

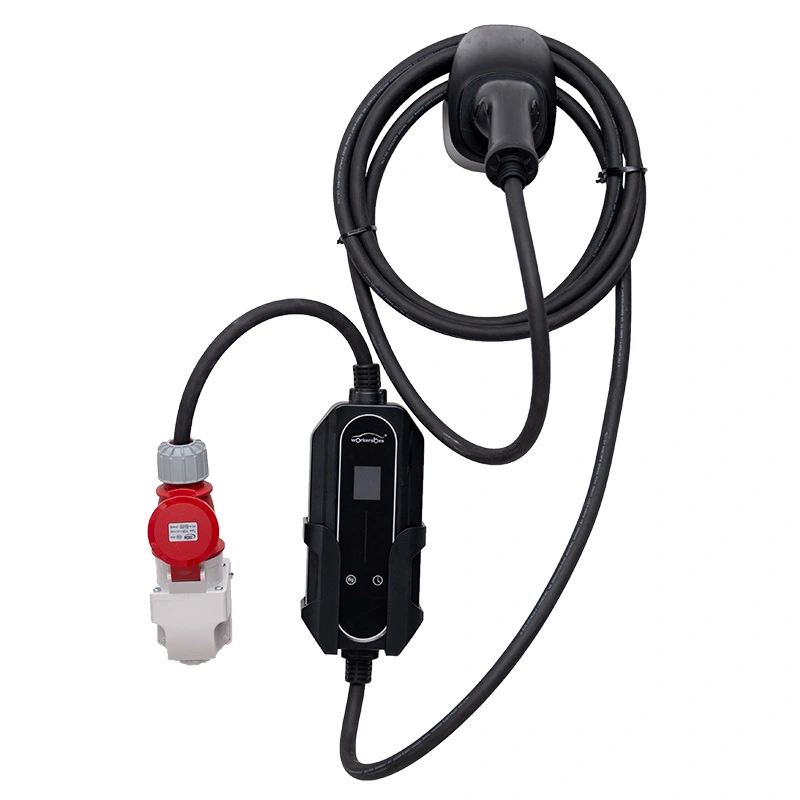

Raudonas penkių kontaktų CEE kištukas yra priežastis, dėl kurios šis įkroviklis egzistuoja.

Visoje Europos dalyje tas raudonas 400 V pramoninis lizdas yra arčiausiai universalaus įkrovimo standarto: jis yra ant stovyklaviečių stulpų, pramoniniuose kiemuose, statybvietėse ir ūkio pastatuose nuo Portugalijos iki Suomijos.

11 kW nešiojamas kintamosios srovės EV įkroviklis su akrilo dizainu, skirtas kelionėms ir įkrovimui namuose (akrilo plokštės tipas, AF-AC-11kW) yra PC/ABS dėžutė su poliruotu akrilo paviršiumi ir LCD, sukonstruota taip, kad iš to lizdo paimtų 16 A per fazę ir į transporto priemonę tiektų 11 kW galią.

Where a fixed three-phase wallbox commits you to one building, this unit rides in the vehicle and turns any red socket on the continent into a charge point. Tai nėra namų Wallbox pakaitalas – tai kitoks įrankis skirtingam vairavimui.

Kodėl svarbus trifazis perkeliamumas

11kW iš 16A trifazio įvesties reiškia, kad nėra 32A grandinės medžioklės; CEE raudonas 16A lizdas yra daug labiau paplitęs stovyklavietėse ir dirbtuvėse nei jo mėlynas 32A vienfazis pusbrolis.

Maždaug dvigubai didesnis nei 7 kW vienfazio įrenginio pralaidumas – 50 kWh baterija pasipildo maždaug per keturias su puse valandos.

Akrilo skydelis ir skystųjų kristalų ekranas atlaiko komercinį naudojimą: įbrėžimai, degalų pirštų prisilietimai ir šiurkštus laikymas nepablogina rodmenų.

IP55 įvertintas korpusas atlaiko aikšteles po atviru dangumi, jūros druskingą orą ir statybines dulkes, kurios užkimštų mažesnį įrenginį.

Veikimo langas nuo -30 ℃ iki +50 ℃ tikrinamas klimato kameroje – tai aktualu Šiaurės šalių žiemoms ir Centrinės Azijos stepių sezonams.

Penkių metrų laidas ir kompaktiškas korpusas leidžia pasiekti kištukinį lizdą be parkavimo gimnastikos, o įrenginys supakuotas į nešiojimo dėklą.

Techninės specifikacijos

Turgus ir keliai Šis įrenginys buvo skirtas

Tarpvalstybinis turas po Europą: vienas įkroviklis, vienas raudonas kištukas ir ta pati jungtis veikia Prancūzijoje, Vokietijoje, Šiaurės šalyse ir Balkanuose.

Pramonės ir statybų aikštelėms, kuriose jau yra trijų fazių jungtys ir nuolatinis įkrovimo punktas, reikėtų statybos leidimų.

Automobilių parko sandėliai ir nuomos įmonės, perkeliančios transporto priemones iš vienos vietos į kitą ir atsisako įrengti sienines dėžes kiekviename kieme.

Šiaurės šalių ir Rusijos/Centrinės Azijos rinkose, kur minusinis apmokestinimas yra žiemos faktas, o ne kampinis atvejis.

Renginiai ir parodos: demonstracinės transporto priemonės įkraunamos iš 380 V renginio maitinimo šaltinio, o ne prailginančiais laidus per salę.

Kas nutinka elektrai esant 11 kW

Trifazis 380/400V tiekiamas per CEE raudoną kištuką ir fazė po fazės konvertuojamas į vieną įkrovimo grandinę, kurią transporto priemonė priima. Dėžutė sunaudoja 16 A vienai fazei, o tai yra pakankamai kukli daugumai komercinio lygio tiekimo šaltinių, tačiau realaus pralaidumo prideda iki 11 kW.

Prieš įjungdamas energiją, įrenginys paspaudžia rankas su automobiliu per 2 tipo valdymo pilotą ir patikrina, ar transporto priemonės įkroviklis gali priimti trifazę srovę. Kai kurie EV krauna tik vienfazį, net jei yra trifazis; dėžutė apie tai praneša LCD ekrane, o ne tyliai sugenda.

Apsauga veikia giliau nei buitinis pertraukiklis: viršįtampis, žema įtampa, perkrova, trumpasis jungimas, įžeminimo gedimai, per didelė temperatūra, avarinis stabdymas ir likutinė srovė stebimi atskirai, o įrenginys išsijungia neprisijungęs ir rodo kodą.

Kadangi įvestis yra 380 VAC ±15%, įrenginys geriau toleruoja silpnus kaimo tinklus nei panašaus galingumo vienfaziai įkrovikliai – tame lange sugeriami įtampos kritimai, kurie užblokuotų 32A vienfazę apkrovą.

Sertifikatai, kuriuos pripažins pasienio pareigūnas

CQC, CE ir TUV sertifikatai išduodami kiekvienam modeliui ir partijai, su ataskaitų numeriais, kuriuos galima pateikti muitinės tarpininkams arba sertifikavimo institucijoms.

Prieš uždarant gaubtą, kiekvienas blokas yra 100 % patikrintas – dielektrinis stiprumas, izoliacijos varža ir įžeminimo tęstinumas, o ne imami mėginiai.

Po surinkimo trunka 30 minučių visos apkrovos įdegimas; Įrenginys turi išlaikyti 11 kW be šiluminio dreifo, kad būtų galima įpakuoti.

IP55 dulkių ir purslų bandymai apima visą surinktą dėžę, įskaitant akrilo plokštės jungtį ir kabelių jungtis.

Patvarumas partijos lygiu: kontaktoriaus cikliškumas iki 10 000 operacijų ir 96 valandų druskos purškimas valdymo plokštėje ir LCD.

Klimato kameros patvirtinimas nuo -30 ℃ iki +50 ℃, o paleidimo elgsena užfiksuota esant kraštutiniam šalčiui.

Nuo lentos iki dėžutės: statybos maršrutas

The route starts with the control board: pick-and-place assembly, wave soldering, then conformal coating to protect the electronics from condensation — a real risk in cold-climate markets where the unit moves between -20℃ air and a warm cabin.

PC/ABS korpusas yra suformuotas ant robotų elementų, sukurtų kartu su FANUC ir TRUMPF AMPPAL gamykloje Yueqing mieste, Džedziange; Akrilo plokštės yra CNC pjaustomos ir poliruojamos toje pačioje patalpoje, o kintamosios srovės ir nuolatinės srovės gaminiai niekada nenaudojami kartu su surinkimo linija.

Surinkimas vyksta per maitinimo pakopos montavimą, RCD ir kontaktoriaus montavimą, kabelių riebokšlių sandarinimą, skydo montavimą ir dviejų pakopų bandymų stendą; kiekvienas operatorius registruoja žingsnį pagal įrenginio serijos numerį.

AMPPAL, įkurta 2014 m., dabar turi daugiau nei vieną milijoną įkrovimo vienetų per metus ir iš viso pristatė daugiau nei vieną milijoną. Galutinis kiekvieno nešiojamojo įrenginio QC yra rankinis: skląsčio pojūtis, kabelio įtempimo mažinimas, skydelio apdaila – informacija, kurią vartotojas liečia kiekvieną dieną.

Trifazis tikrovės patikrinimas: kur šis įrenginys tinka (ir kur ne)

Paimkite 11 kW galios įrenginį, jei vairuojate reguliariai kerta sienas arba dirbate iš objektų, kuriuose yra trifazis tiekimas, ir jei jūsų transporto priemonės įkroviklis iš tikrųjų priima trifazį įkroviklį – pirmiausia patikrinkite automobilio specifikacijų lapą, nes vienfazis automobilis įkraus maždaug trečdalį dėžutės pajėgumo.

Palikite jį kataloge, jei jūsų vienintelis maitinimo šaltinis yra buitinis vienfazis lizdas: įrenginys pagal konstrukciją yra trifazis ir joks adapteris nekeičia 220 V vienfazio į 11 kW. Vienfaziams namams tinkamas 7 kW galios nešiojamasis modelis.

Palikite tai, jei kiekvieną naktį įkraunate tą pačią transporto priemonę stacionariame garaže – sumontuota sieninė dėžutė su apkrovos valdymu lenkia nešiojamąjį įrenginį kaina ir tvarkingumu.

Ir jei jums reikia 22 kW arba nuolatinės srovės greito įkrovimo, ši dėžutė yra visiškai netinkamas įrankis; jiems reikia trifazio kintamosios srovės 32 A arba nuolatinės srovės įkroviklio.

Kodėl platintojai turi 11 kW liniją

Produktas, kurio pirkėjas aiškus, nepakankamai aptarnaujamas: komerciniai operatoriai ir tolimųjų reisų EV keliautojai, kurie negali naudotis buitinio įkrovimo funkcija.

15-20 darbo dienų standartinių konfigūracijų pristatymo laikas; OĮG prekės ženklas ant akrilo plokštės ir pakuotės veikia pagal tą patį tvarkaraštį.

Kuklus MOQ leidžia importuotojams patvirtinti trijų fazių nišą prieš skiriant vietą konteineriui.

Gamykloje sukonfigūruotas CEE raudonas 16A kištukas, 2 tipo pistoletas (GB/T pagal užsakymą) ir sertifikatai – CE/TUV/CQC – paruošti paskirties rinkai.

AMPPAL eksportuoja į daugiau nei 40 šalių, pati valdo daugiau nei 200 įkrovimo stotelių ir tiekia tokius projektus kaip NEOM žaliojo vandenilio aikštelė; Jūsų partneris yra ne prekybos įmonė, o gamintojas.

Supakuota į dėžutę, supakuota ant padėklų ir lauke

Kiekvienas 11 kW vienetas pristatomas mažmeninei prekybai paruoštoje dėžutėje, skirtoje tiek kurjerių tinklams, tiek lentynoms, nes šios kategorijos parduodama daug internetu. Bendras dėžutės svoris yra apie 8–10 kg, įskaitant 5 metrų laidą – pakankamai lengvas kroviniams gabenti oru, kai platintojui reikia greitai atsargų.

Konteinerių užsakymai pakuojami 80–120 kartoninių dėžių 20 pėdų kroviniui, atsižvelgiant į dėžutės dydį, supakuoti į padėklus, suvynioti į tempimą ir paženklinti pirkėjo ženklu.

Kartu su prekėmis keliauja ir dokumentai: komercinė sąskaita faktūra, pakuočių sąrašas, CE/TUV/CQC sertifikatai ir bandymų ataskaitos, dėl kurių trijų fazių elektros importas vyksta per muitines 40 ir daugiau šalių.

Paslauga tarp sienų

2 metų garantija, susieta su serijos numeriu, taikoma AMPPAL eksporto tinkle, net kai įrenginys pakeičia šalį.

Atsarginės plokštės, LCD moduliai ir kabelių rinkiniai sandėliuojami ir pristatomi per 5 darbo dienas nuo patvirtinimo.

Diagnozė pagal LCD gedimo kodą el. paštu arba „WhatsApp“ – dauguma atvejų išsprendžiama negrąžinus aparatinės įrangos.

Programinės aparatinės įrangos ir APP Mini programos naujinimai platinami per gamyklos portalą produkto tarnavimo laikui.

Įtrauktos šalto klimato priežiūros nurodymai: leiskite įrenginiui sušilti iki -10 ℃, prieš įkraudami pilną apkrovą esant dideliam šalčiui.

Penkios lauko klaidos, kurias nuolat matome

Neteisingai: darant prielaidą, kad kiekvienas stovyklavietės raudonas lizdas yra 16 A – kai kurie yra 32 A, kai kurie nepažymėti. Right: check the socket rating plate; įrenginys sunaudoja 16 A vienai fazei ir yra saugus bet kuriuo atveju, tačiau kabelis ir kištukas turi atitikti.

Neteisingai: pastatykite transporto priemonę, kai laidas ištemptas per pėsčiųjų taką. Dešinėje: nutieskite kabelį virš galvos arba po kilimėliu ir ištraukę ginklą pritvirtinkite.

Negerai: naudojant mėlyną 16A vienfazį lizdą per naminį adapterį. Teisingai: naudokite tik originalią CEE raudoną penkių kontaktų jungtį, kuriai įrenginys buvo sukurtas.

Neteisingai: uždaromas dėklas, kai įrenginys įkaito po pilno įkrovimo. Teisingai: leiskite jam veikti tuščiąja eiga kelias minutes ir laikykite sausai ir laisvai suvyniotą.

Negerai: nepaisoma LCD įspėjimo ir toliau važiuojate. Teisingai: perskaitykite kodą, pašalinkite gedimo priežastį ir susisiekite su mumis ir nurodykite kodą, jei jis pasikartoja.

Balsai iš tolimųjų atstumų juostos

Suomijos logistikos įmonė eksploatuoja keturis elektromobilius tarp Helsinkio ir Laplandijos. Jų parko valdytojas: „Esant -25 ℃ įrenginys paleidžiamas ir palaiko 11 kW, o du vienfaziai įkrovikliai, kuriuos bandėme, tiesiog sustojo. Norėtume, kad kabelis būtų šešių metrų, o ne penkių – vienas iš mūsų kiemų priverčia griežtą stovėjimo kampą.

Kazachstane įsikūręs importuotojas parduoda 11 kW modelį kalnakasybos paslaugų rangovams: „Aikštelėse yra trifaziai dyzeliniai generatoriai, o ne įkrovimo stotelės. Ši dėžutė generatoriaus jungtį paverčia įkrovimo tašku per kelias minutes. Akrilo plokštė tapo labai populiari ir vis dar atrodo nauja, o tai mus nustebino.

Vokiečių pora, turėjusi du mėnesius po Skandinaviją, įpusėjus kelionei mums parašė: „Kiekviena stovyklavietė su CEE raudonu lizdu tapo pilnu nakties mokesčiu. Prieš tai planavome apie mėlynus lizdus ir iššvaistėme rytus medžiodami. Vienintelis nusivylimas buvo viena prancūzų stovyklavietė, kurios raudonas lizdas buvo už užrakintų vartų – joks įkroviklis to neišsprendžia.

DUK apie sienos kirtimą

K: Kurį kištuką naudoja 11 kW įrenginys?

A: CEE raudonas penkių kontaktų, 16 A, 400 V trifazis pramoninis kištukas – standartas, randamas Europos stovyklavietėse, fermose ir dirbtuvėse.

Kl.: Ar galima įkrauti iš buitinio vienfazio lizdo?

A: Ne. Tam reikia trifazio 380/400V; vienfazio maitinimo blokas neįsijungs pagal konstrukciją.

Kl.: Mano automobilio įkroviklis – ar jis priims 11 kW?

A: Tik jei palaiko trifazį kintamosios srovės įkrovimą; patikrinkite transporto priemonės specifikaciją, nes daugelis kompaktiškų elektromobilių yra vienfazis.

K: Kaip greitai jis iš tikrųjų įkraunamas?

A: Apie 50 kWh per maždaug 4,5 valandos visu pajėgumu – sustojimas nakčiai padidina važiavimo atstumą visą dieną.

Klausimas: Ar -30 ℃ įvertinimas yra patikimas?

A: Patikrinta klimato kameroje, paleidimas išbandytas esant kraštutiniam šalčiui; vis tiek patariame pašildyti įrenginį prieš pilnos apkrovos seansus esant dideliam šalčiui.

Kl.: Ar jis veikia šalyse, kuriose yra 230 V trifaziai tinklai?

A: 380VAC ±15% įvesties langas apima daugumą 400V Europos tinklų; nestandartinių tinklų atveju patvirtinkite savo fazių įtampą su mumis užsakymo metu.

Kl .: Kokius dokumentus gaunu muitinei?

A: CE, TUV ir CQC sertifikatai, bandymų ataskaitos, komercinė sąskaita faktūra ir pakuočių sąrašas, paruošti eksportui į 40+ šalių.

Kl .: Ar jis iš tikrųjų nešiojamas?

A: Supakuota maždaug 8–10 kg, su galimybe nešioti – pakankamai sunkus, kad jaustųsi pramoninis, pakankamai lengvas, kad galėtų judėti vienas žmogus.
