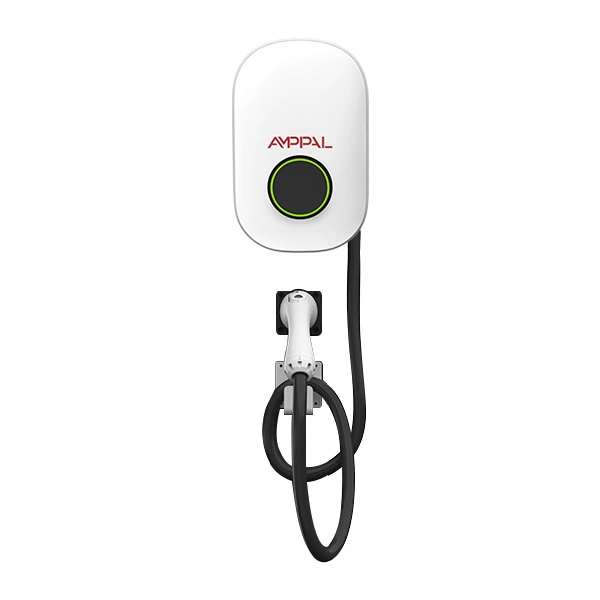

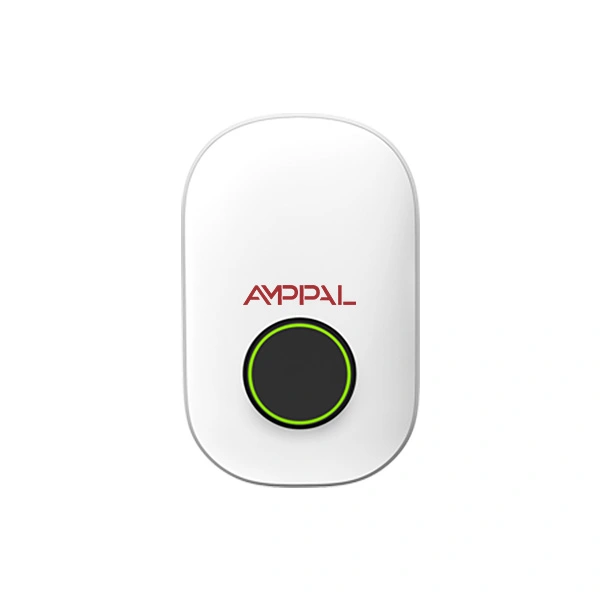

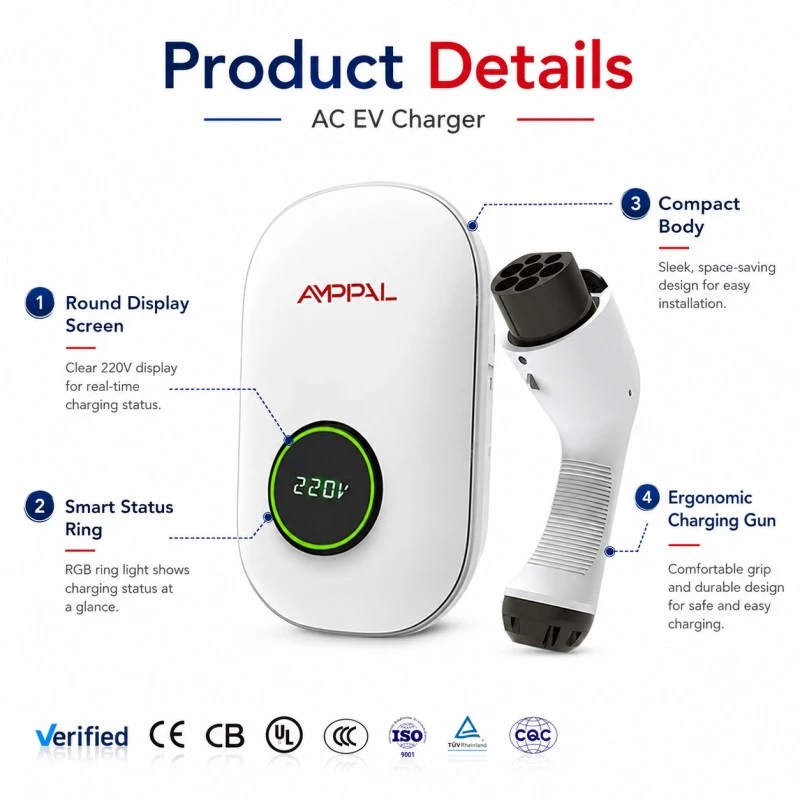

11 kW nešiojamas kintamosios srovės EV įkroviklis, skirtas naudoti gyvenamuosiuose ir komerciniuose namuose

Kodėl 11 kW tapo Europos standartu

Būsto fondas nusprendžia įkroviklio galią. Visoje Vokietijoje, Austrijoje, Šiaurės šalyse, Beniliukso šalyse ir didžiojoje Vidurio Europos dalyje namai standartiškai yra prijungti prie trifazio 400 V maitinimo. Pamaitinkite 16A sieninę dėžę kiekviena iš trijų fazių ir gausite 11 kW – jokio maitinimo atnaujinimo, jokios specialios programos.

11 kW nešiojamas kintamosios srovės EV įkroviklis, skirtas naudoti buityje ir komerciniais tikslais, yra 11 kW, o ne koks nors apvalesnis skaičius dėl praktinių priežasčių. AF-AC-11-B-A-O-1/2-SF yra tokio dydžio, kokį jau gali pristatyti Europos vietinė skirstomoji plokštė.

Verta aiškiai suprasti fiziką. Vienuolika kilovatų nėra greitas įkrovimas. Jis grąžina maždaug 50–60 km atstumą per valandą, o tai per naktį užpildo beveik bet kurį automobilį. Jei reikia, kad baterija būtų užpildyta per dvidešimt minučių, jums reikia nuolatinės srovės, ir jokia kintamosios srovės sienelės dėžutė bet kokia kaina to nepadarys.

Koks trifazis perka jums per vienfazę dėžę

Maždaug 1,6 karto didesnis nei 7,4 kW galios vienfazio įrenginio įkrovimo greitis, nedidinant fazės srovės – vis tiek tik 16 A kiekvienoje kojoje.

Subalansuotas traukimas per L1, L2 ir L3. Jūsų skirstomoji plokštė mato tolygų apkrovą, o ne vieną fazę, kuri neša viską, o tai svarbu, jei kaimynai taip pat krauna.

Mažesnė srovė vienam laidininkui reiškia mažiau šilumos laidoje ir gnybtuose per ilgą įkrovimo seansą.

Suderinamas su 11 kW integruotais įkrovikliais, sumontuotais daugumoje Europos rinkos elektromobilių – jūs naudojate visą automobilio kintamosios srovės galią, o ne jį slopinate.

IP65 sandarinimas ir nuo -30°C iki +50°C diapazonas, todėl šiaurietiška žiema ar neapsaugota siena Alpėse atitinka specifikaciją.

304 × 191 × 95 mm ir pakankamai lengvas, kad galėtų montuoti vienas žmogus, nepaisant to, kad tai trifazis įrenginys.

Techninės specifikacijos

Tai tinka namai ir pastatai

Vokietijos, Austrijos ir Šveicarijos vienos šeimos namai: trifazis yra standartinis vartotojų bloke, todėl 11 kW paprastai nereikia jokių komunalinių paslaugų.

Šiaurės šalių turtas su lauko automobilių stovėjimo aikštele: -30°C įvertinimas ir IP65 korpusas puikiai montuojamas žiemą.

Olandiškas ir belgiškas korpusas su terasa: pakankamai kompaktiškas siaurai šoninei sienai arba bendram įvažiavimui.

Maži daugiabučiai namai, kuriuose montuojami du ar trys blokai: subalansuota trifazė apkrova išlaiko pastato tiekimą ribose.

Įmonės automobilis, pastatytas prie darbuotojo namų: 11 kW per naktį padengia visą vairavimo darbo dieną, o APP žurnale yra švarus įrašas apie išlaidų kompensavimą.

Kaip įrenginys valdo trifazį maitinimą

Wallbox perjungia kintamą srovę į transporto priemonę; konvertavimas į DC vyksta automobilio įkroviklio viduje. Įrenginys iš tikrųjų valdo pilotinį signalą – jis praneša automobiliui, kiek srovė gali saugiai tiekti instaliaciją, ir automobilis atitinkamai riboja save.

Prieš užsidarant kontaktorių, įrenginys patikrina įžeminimo tęstinumą ir patvirtina, kad transporto priemonė tinkamai prijungta ir užrakinta. Seanso metu liekamosios srovės aptikimo stadija stebi nuolatinės srovės nuotėkį ir kintamąją srovę, o tai yra reikalavimas, kad būtų išvengta pigesnių į Europą importuojamų prekių.

Jei viena fazė nutrūksta – tai nėra neįprasta kaimo reikmėms – įrenginys aptinka disbalansą ir sustoja, o ne tęsia dvi kojas. Dėl šios apsaugos fazės gedimas tampa užregistruotu įvykiu jūsų telefone, o ne sugadintu integruotu įkrovikliu.

Atitiktis Europos rinkai

CE atitiktis, apimanti žemos įtampos ir EMC direktyvas, su kiekvienos modelio serijos technine byla.

Kiekvienam įrenginiui prieš supakuojant atliekamas dielektrinio atsparumo ir įžeminimo tęstinumo bandymas – tai 100 % bandymas, o ne partijos mėginių ėmimas.

IP65 patikra vandens srove, o ne tik purškimu. Antrasis skaitmuo yra tai, kas atskiria jį nuo IP54 vienetų, kurie dominuoja biudžetinėje rinkoje.

Gamybos pavyzdžių terminis ciklas nuo -30°C iki +70°C, atspindintis Šiaurės Europos įrenginių saugojimo ir eksploatavimo kraštutinumus.

Apsauga nuo liekamosios srovės išbandyta kintamosios srovės ir 6 mA nuolatinės srovės gedimų aptikimui, atitinkanti tai, ką Europos montuotojai privalo patikrinti paleidžiant eksploatuoti.

Prie kiekvieno įrenginio pridedamas serijos numeriu pažymėtas bandymo įrašas, o tai supaprastina reikalus, jei statybos inspektorius paprašo įrodymų.

Gamybos maršrutas

1. Komponentų įsiurbimas – kontaktoriai, RCD moduliai, valdikliai ir gaubtai, prieš patekdami į sandėlį, patikrinti pagal specifikaciją.

2. Korpuso formavimas ir patikrinimas – patikrinamas polikarbonato korpuso sandarinimo paviršiaus lygumas, nes nuo to priklauso IP65.

3. Tarpiklių jungtis – sandarikliai uždedami ir patikrinami, o ne tiesiog nuleidžiami į vietą.

4. Elektronikos surinkimas – valdiklis, kontaktorius ir RCD pakopa, sumontuota mūsų kintamosios srovės linijoje; registruojamas gnybto sukimo momentas.

5. Programinės įrangos įkėlimas ir bandomojo signalo kalibravimas pagal etaloninės transporto priemonės treniruoklį.

6. Elektros saugos bandymas – dielektrinis stipris, izoliacijos varža, įžeminimo tęstinumas, RCD išjungimo patikra.

7. Iš kiekvienos partijos paimtų vienetų IP65 vandens srovės bandymas, po to atidarius gaubtą, kad būtų patvirtinta, kad vidus sausas.

8. Funkcinis mirkymas, pakavimas į mažmeninei prekybai paruoštas dėžutes ir dėjimas į padėklus eksportui.

Ar turėtumėte pirkti 11 kW ar 7,4 kW?

Prieš priimdami sprendimą, patikrinkite du dalykus: atsargas ir automobilį. Jei jūsų vartotojų įrenginys yra vienfazis, šis modelis nėra tinkamas pirkinys, o buitinį maitinimo šaltinį atnaujinti į trifazį retai verta vien dėl įkrovimo – vietoj to pirkite 7 kW vienfazę versiją.

Tada patikrinkite automobilį. Transporto priemonė su integruotu 7,4 kW įkrovikliu iš šio įrenginio sunaudos 7,4 kW ir ne daugiau. Mokėsite už pajėgumą, kurio automobilis negali išnaudoti. Į šią kategoriją patenka daugybė populiarių modelių, todėl verta patvirtinti, o ne manyti.

Jei pažymėti abu langeliai – trifazis maitinimas ir 11 kW galios automobilis – tai yra teisingas pasirinkimas ir jis užpildys akumuliatorių maždaug per du trečdalius vienfazio įrenginio laiko.

Taškai, kuriuos reikia surinkti su kitais tiekėjais

Konkrečiai paprašykite IP reitingo antrojo skaitmens. IP65 atlaiko vandens sroves; IP54 apsaugo nuo purslų. Ant atviros europietiškos sienos tas skirtumas išryškėja per dvi žiemas.

Paklauskite, ar 6 mA nuolatinės srovės liekamosios srovės aptikimas yra įmontuotas, ar reikalingas išorinis įrenginys. Mūsų yra integruota.

Paklauskite apie elgesį fazės praradimo metu. Įrenginys, kuris nuolat veikia dviem fazėmis, gali sugadinti transporto priemonės įkroviklį.

Paklauskite, kas atsitiks be interneto. Šis įrenginys yra valdomas per Bluetooth tiesiai iš telefono, todėl veikia be tinklo.

Komercinės sąlygos čia: MOQ 1 vienetas standartinėms konstrukcijoms, 15-20 darbo dienų gamyba, 2 metų garantija, individualus prekės ženklas nuo 100 vienetų.

Pakavimas ir gabenimas į Europą

11 kW nešiojamas ant sienos montuojamas kintamosios srovės EV įkrovimo įrenginys, skirtas gyvenamiesiems ir komerciniams tikslams, pristatomas mažmeninei prekybai paruoštoje spausdintinėje dėžutėje, kurios matmenys yra apie 380 × 260 × 150 mm, sveria maždaug 4,5 kg, įskaitant laidą, su suformuotais putplasčio įdėklais ir sausiklio maišeliu.

Kartoninės dėžutės supakuojamos 20 vienetų į padėklą ant termiškai apdorotos, be fumigacijos medienos, suvyniotos į tempimą ir surištos diržais. 20 pėdų konteineris užima maždaug 1800 vienetų; mažesni kiekiai gerai juda LCL arba oru, atsižvelgiant į mažą svorį.

Siunčiame EXW, FOB Ningbo arba Šanchajaus, CIF ir DDP į daugumą ES vietų. Dokumentus sudaro komercinė sąskaita faktūra, pakuočių sąrašas, CE atitikties deklaracija, serijos numeriu pažymėta bandymo ataskaita ir kilmės sertifikatas. Platintojams galime atspausdinti mažmenines pakuotes jūsų prekės ženklu ir kalba.

Garantija ir nuolatinis palaikymas

Dvejų metų standartas visam įrenginiui, apimančiam kontaktorių, RCD pakopą, valdiklį ir korpusą.

Gedimai dažniausiai diagnozuojami iš APP įvykių žurnalo – montuotojai atsiunčia mums ekrano kopiją ir mes nustatome priežastį neapsilankę svetainėje.

Pakaitiniai mazgai ar dalys išsiunčiami per 48 valandas nuo patvirtinto gedimo, paprastai per 3–5 darbo dienas į Europą per kurjerį.

Pateikiamas montavimo vadovas, laidų schema ir paleidimo kontrolinis sąrašas anglų kalba; Vokiškos, prancūziškos ir olandiškos versijos galimos dideliems užsakymams.

Jokios įprastinės priežiūros nereikia, išskyrus metinę kabelio, tarpiklio ir gnybtų vizualinę patikrą.

Diegimo klaidos, kurių verta vengti

Negerai: darant prielaidą, kad namas yra trifazis, nes gatvė yra. Dešinėje: atidarykite vartotojų bloką ir prieš užsakydami patvirtinkite tris maitinimo laidininkus.

Neteisingai: jungiamasi per esamą bendrą grandinę. Dešinėje: paleiskite specialią trifazę grandinę su savo pertraukikliu ir įrenginio dydžio RCD.

Neteisinga: pasikliauti IP65, kad išgyventumėte skalbimą iš arti. Dešinėje: atliekant standartinį bandymą jis yra sandarus nuo vandens čiurkšlių, bet nenukreipkite aukšto slėgio plovimo tiesiai į korpuso siūles.

Neteisingai: montuojama taip, kad kabelio įvadas būtų nukreiptas į viršų. Dešinėje: vadovaukitės vadove nurodyta kryptimi. Vanduo seka kabeliu ir telkiasi bet kuriame įėjimo taške, nukreiptame į dangų.

Neteisingai: praleistas fazės sukimosi patikrinimas. Teisingai: patikrinkite pradėdami eksploatuoti – įrenginys praneša apie gedimą, o ne įkrauna, ir kad išvengiamas iškvietimas kainuoja montuotojo dienos tarifą.

Atsiliepimai iš Europos įrenginių

Žemutinės Saksonijos montuotojas nuo 2025 m. pradžios įrengė apie keturiasdešimt tokių naujos statybos namuose. Jo praktinis komentaras: kompaktiškas korpusas yra svarbesnis nei nurodyta specifikacijų lape, nes Vokietijos komunalinės patalpos yra perpildytos, o didelė sieninė dėžutė pagal numatytuosius nustatymus dažnai patenka į lauką.

Namo savininkas Tromsėje, gerokai arktiniame poliariniame rate, pranešė, kad įrenginys veikė dvi žiemas be gedimo, tačiau pastebėjo, kad telefono programėlė lėtai prisijungia esant dideliam šalčiui, kol elektronika neįšyla. Perdavėme tai programinės įrangos komandai; tai „Bluetooth“ pažadinimo elgsena, o ne įkrovimo problema.

Nekilnojamojo turto valdytojas Roterdame, valdantis šešis blokus trijuose pastatuose, teigė, kad subalansuotas trijų fazių traukimas buvo lemiamas veiksnys – pastato tiekimas negalėjo priimti šešių vienfazių įkroviklių, pakraunančių tą pačią koją.

Dažni klausimai

K: Kaip sužinoti, ar namuose turiu trifazę?

A: Patikrinkite, ar vartotojo bloke nėra trijų įtampingų laidų, arba pažiūrėkite į savo skaitiklį – trifaziai skaitikliai rodo atskirus rodmenis kiekvienai fazei. Jūsų elektrikas gali patvirtinti per kelias minutes.

Kl.: Ką daryti, jei mano automobilis naudoja tik 7,4 kW kintamosios srovės?

A: Įkraunama 7,4 kW galia. Niekas nesugadintas, bet jūs mokate už pajėgumą, kurio negalite panaudoti – vietoj to pirkite vienfazį modelį.

Kl .: Kiek laiko trunka pilnas įkrovimas?

A: Maždaug 50–60 km atstumas per valandą. 60 kWh baterija nuo 20% iki pilnos užtrunka maždaug penkias valandas.

Klausimas: Ar jam reikia interneto?

A: Ne. „Bluetooth“ valdymas veikia tarp telefono ir įkroviklio be tinklo. WiFi yra neprivalomas, jei norite matyti nuotolinį ryšį.

Kl.: Ar tinka montuoti lauke Skandinavijoje?

A: Taip – ​​IP65 ir įvertinta iki -30°C. Laikykitės vadove nurodytos montavimo krypties, kad kabelio įvade nesikauptų vanduo.

Kl .: Kuri jungtis sumontuota?

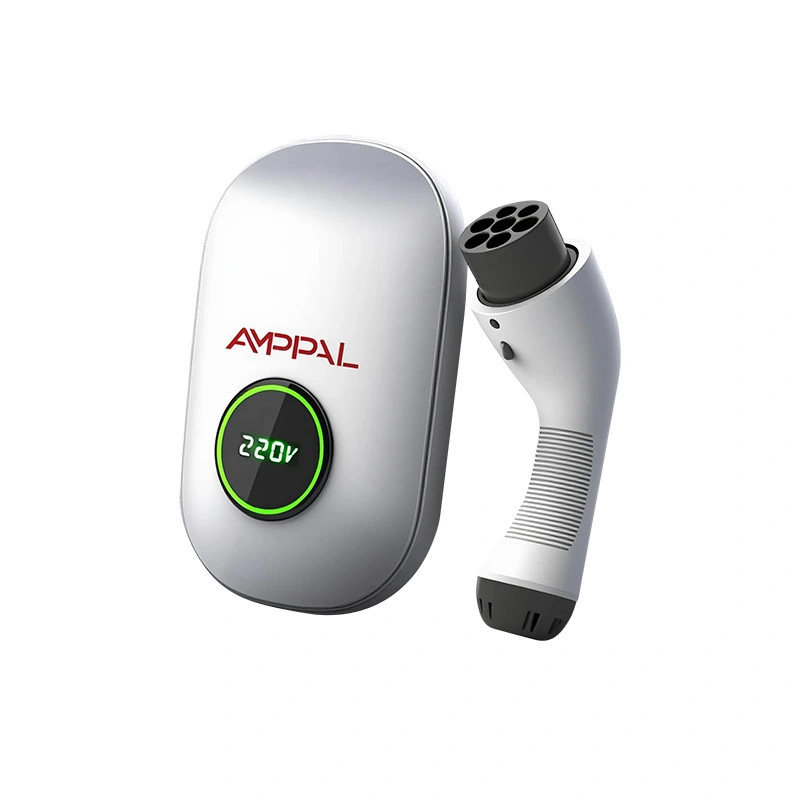

A: 2 tipas, Europos standartas. Standartinis kabelio ilgis yra 5 metrai.

K: Ar man reikia papildomo RCD?

A: Įrenginyje integruotas kintamosios srovės ir 6 mA nuolatinės srovės liekamosios srovės aptikimas. Jūsų montuotojas vis tiek turėtų patvirtinti, kad apsauga prieš srovę atitinka vietinius elektros instaliacijos reikalavimus.

Kl .: Ar galiu turėti prekės ženklą?

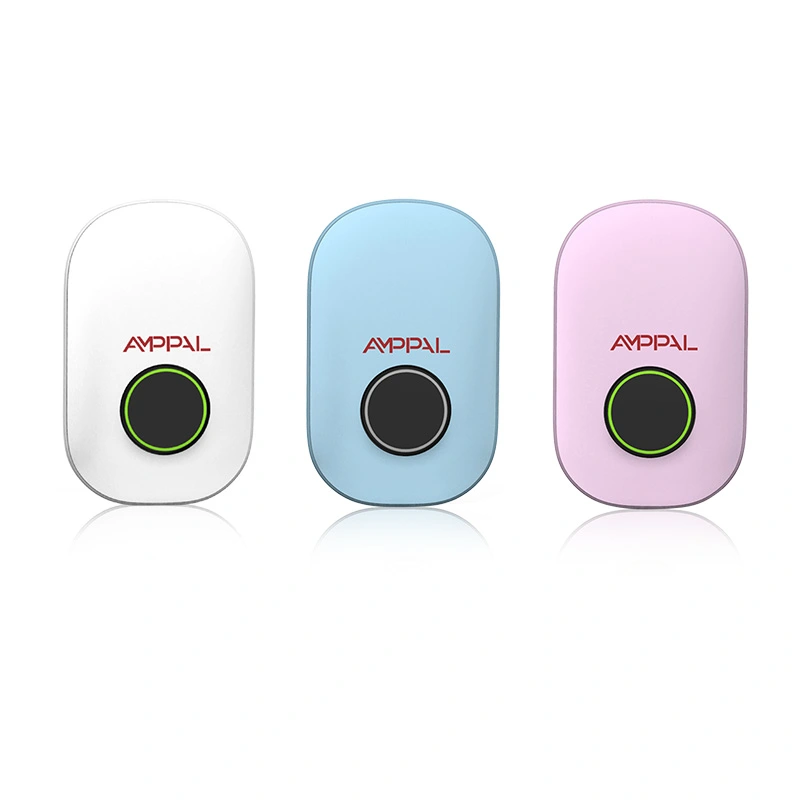

A: Taip – ​​logotipas, korpuso spalva ir spausdinta mažmeninė pakuotė nuo 100 vienetų, su 25-30 darbo dienų pristatymo terminu.
