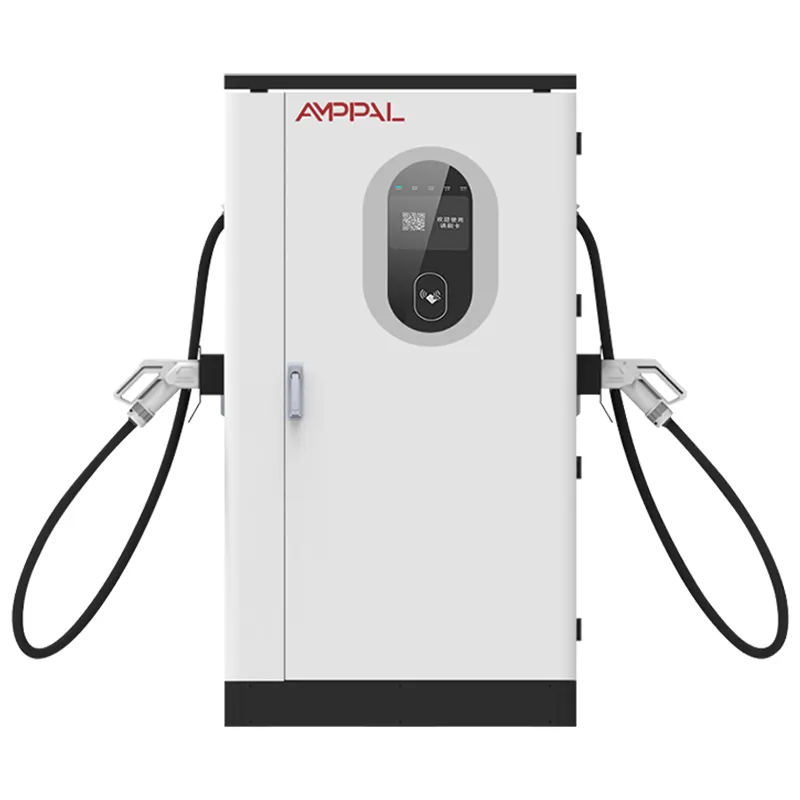

480 kW itin didelės galios nuolatinės srovės greitas elektromobilių įkroviklis, skirtas aukštos įtampos automobilių parko įkrovimui

Ką 480 kW galios spinta daro stoties reputacijai

Niekas nevaikšto pro 480 kW galios spintą ir neklausia, ką ji veikia. Kyla klausimas, kodėl šalia esančioje stotyje nėra. AMPPAL pastatė ir eksploatuoja daugiau nei 200 įkrovimo stotelių, o 480 kW galios įrenginiai yra tie, kurie įtvirtina pavyzdines vietas – matomas teiginys, kad stotis yra ne dėžių eilė, o infrastruktūros orientyras.

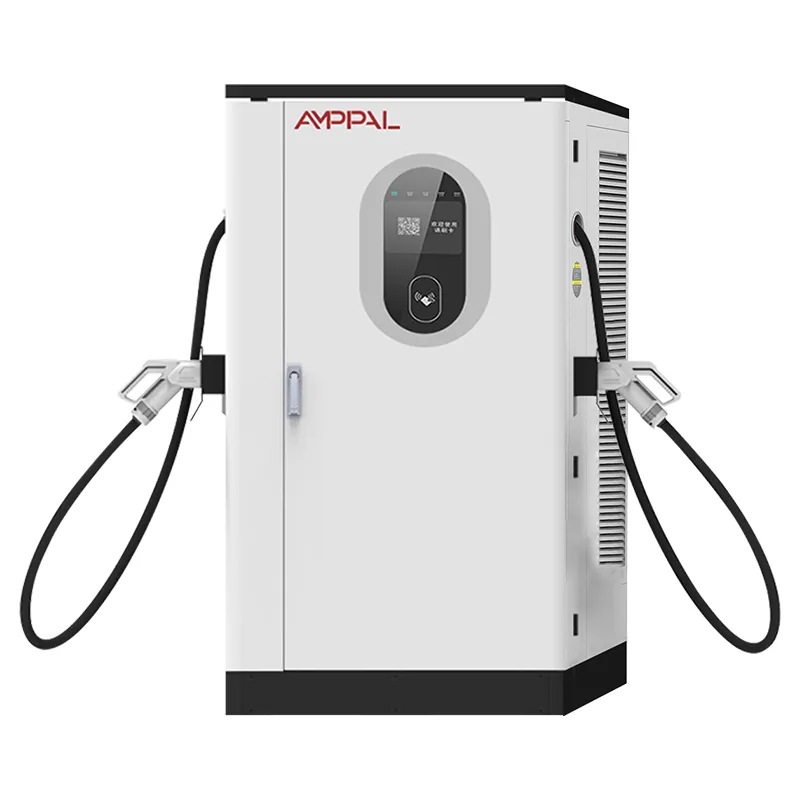

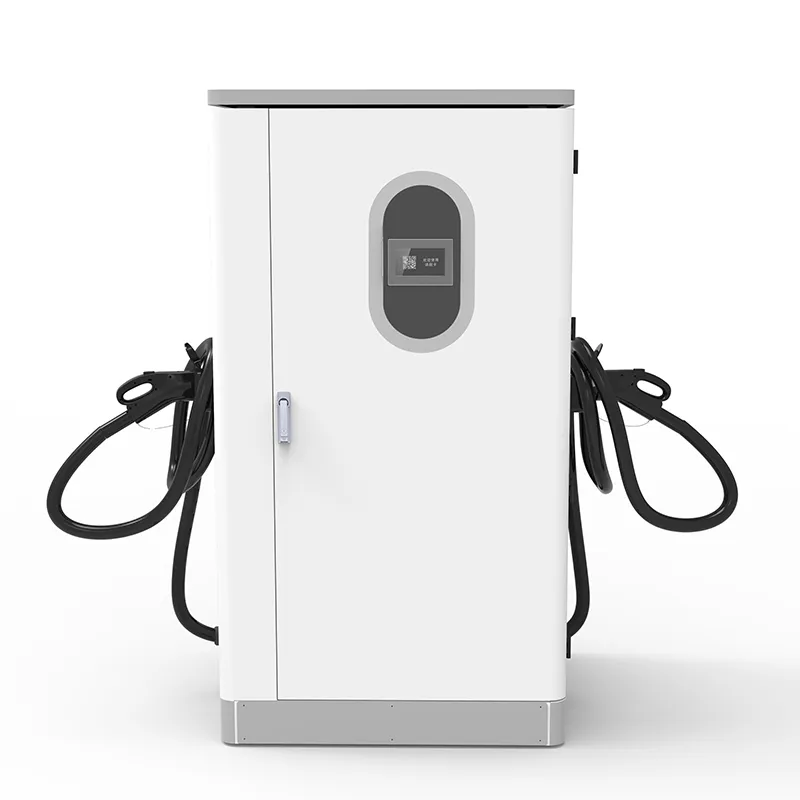

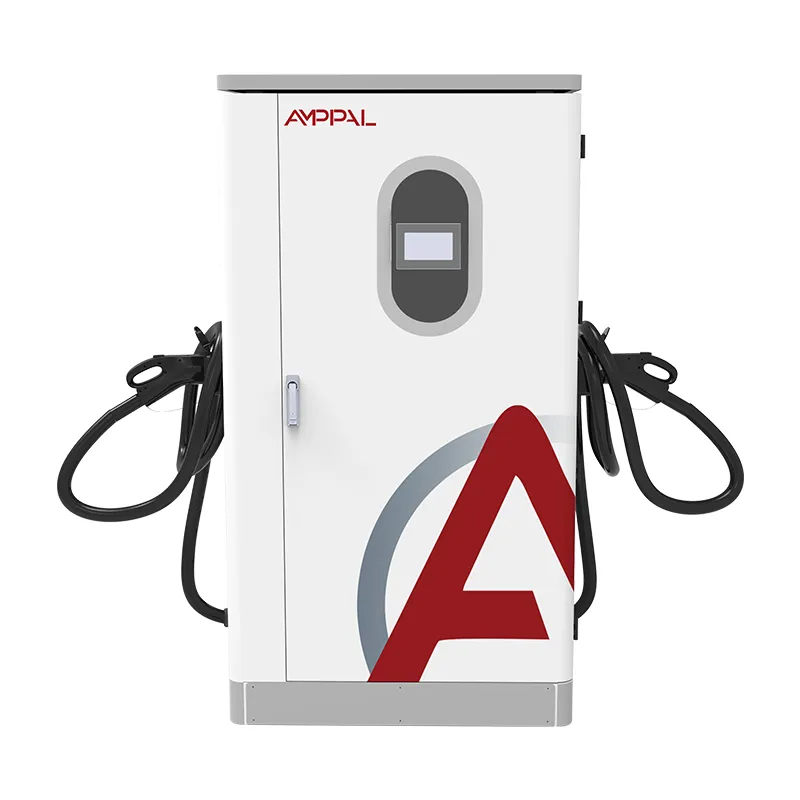

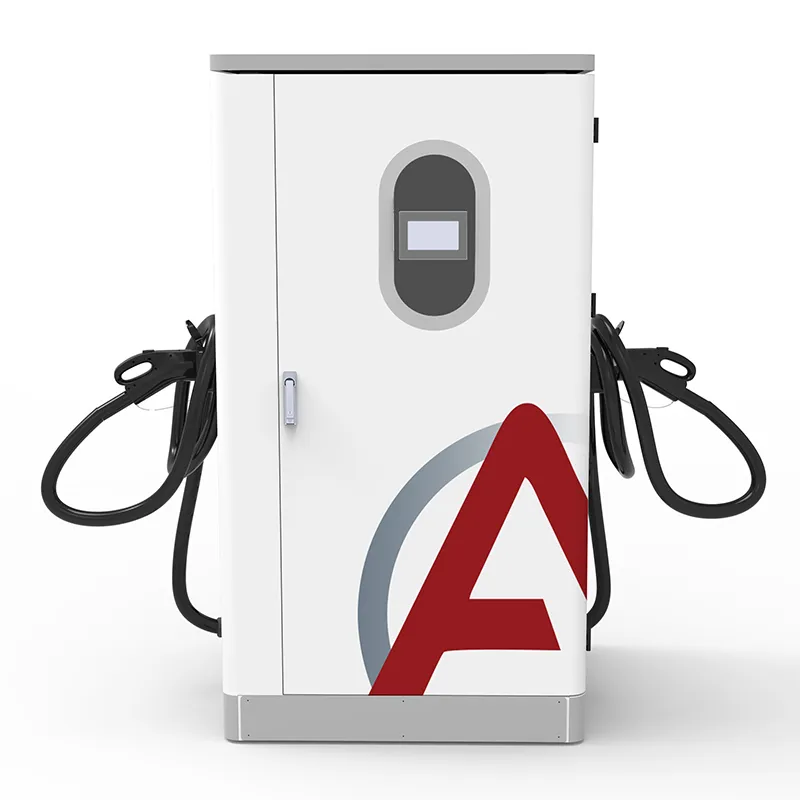

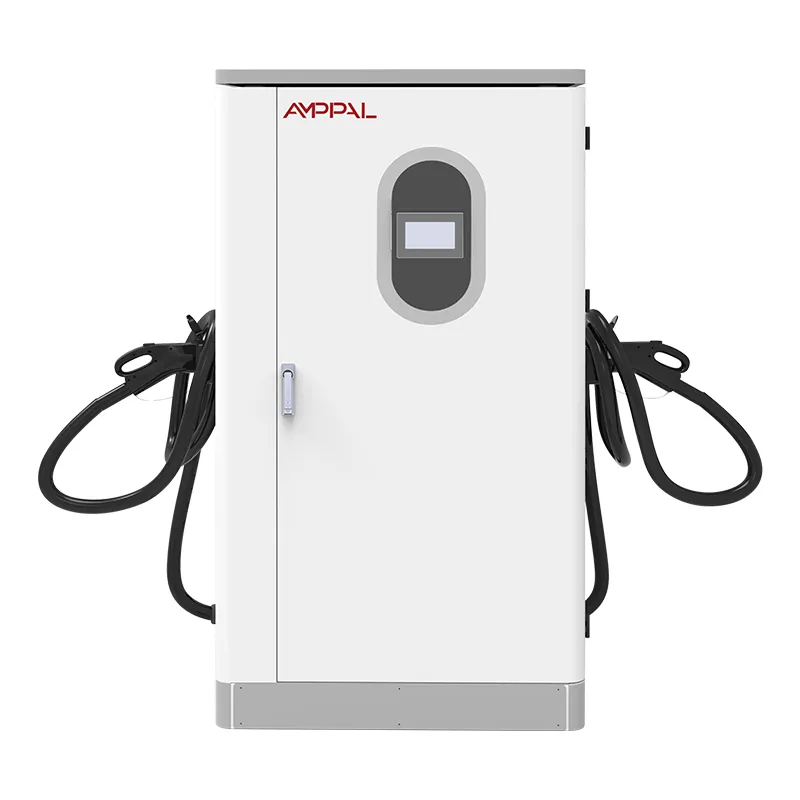

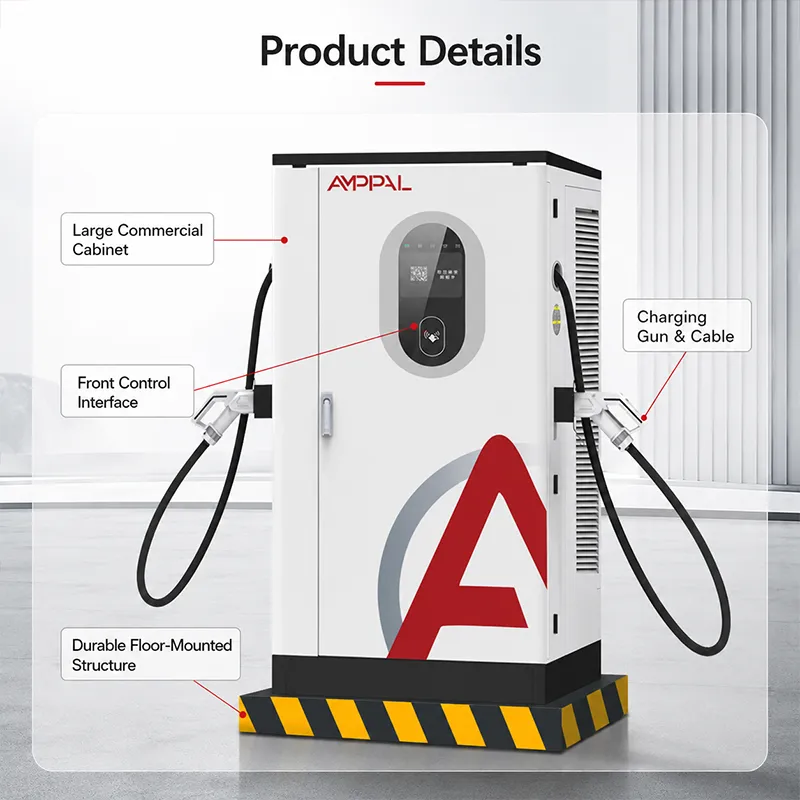

Ši spintelė yra AF-DC integruotos linijos viršūnė: 1000 × 900 × 1850 mm ant grindų stovintis įrenginys, kuris naudoja AC380V±15% esant 45-65Hz ir tiekia DC200-1000V iki 200A su 95% didžiausiu efektyvumu. Tai mašina, į kurią atkreipiame dėmesį, kai klientas klausia, kuo veikia mūsų pavyzdinės stotys.

Šešios priežastys, dėl kurių šis kabinetas turi pavyzdinį ženklą

480 kW vardinės galios nurodo stotį: 800 V transporto priemonės naudoja srovę tokiu greičiu, kurio dauguma konkurentų spintos negali išlaikyti, o specifikacijų lapas tampa rinkodaros priedu prieš atvykstant pirmajam automobiliui.

Paruošta 800 V bangai: DC200-1000 V langas jau apima 2025-2026 kartos 800 V lengvuosius automobilius, todėl korpusui nereikia vidutinio naudojimo aparatūros atnaujinimo.

95 % maksimalus efektyvumas dirbant pavyzdiniu režimu: stotis, gaminanti 1 500 kWh per dieną, sutaupo tikrų pinigų, palyginti su 90 % vienetų – nesukuriama maždaug 75 kWh atliekų šilumos.

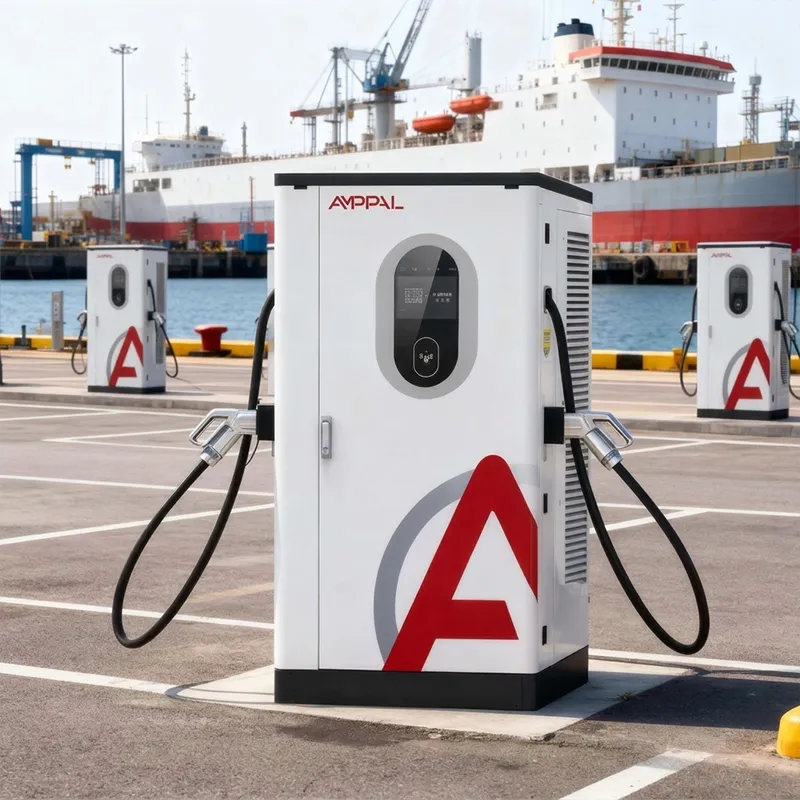

IP54, veikia nuo -25°C iki +50°C: pavyzdinės svetainės stovi lauke miestų aikštėse ir greitkelių aikštėse, esant orui, kuris tyliai naikina mažesnius aptvarus.

Visas jungčių rinkinys – CCS1, CCS2, GB/T, CHAdeMO ir NACS – todėl viena pavyzdinė spinta aptarnauja mišrų tarptautinį parką ir nuomojamų elektromobilių srautą be antro pirkimo.

OCPP 1.6/2.0 su nuotoliniu valdymu: mūsų pačių stoties operacijų komanda naudoja tą patį prietaisų skydelį, kurį gautumėte, o 7 colių HMI apsaugo vietinį atsarginį ryšį, kai ryšys nutrūksta.

Techninės specifikacijos

Kur orientyras įkroviklis atsiperka už save

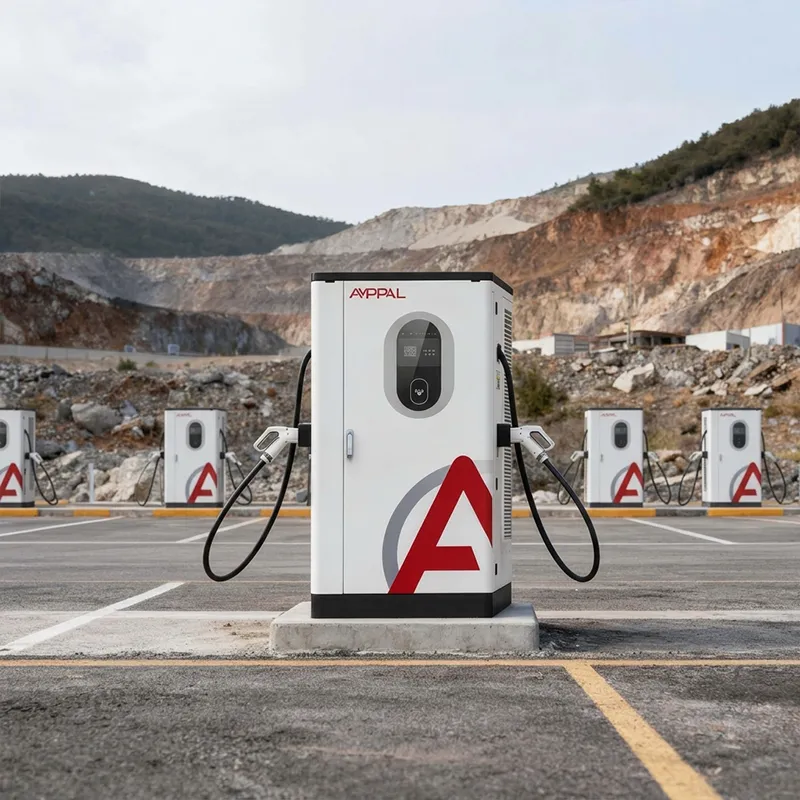

Pavyzdinės greitkelių aikštės: 480 kW galios spinta priekinėje eilėje yra skirtumas tarp „įkrovimo stotelės“ ir „įkrovimo stotelės“ tame koridoriuje.

Oro uostų ir viešbučių aikštelės: aukščiausios klasės svečiai ir nuomojami laivynai vertina nuosavybę pagal įkrovimo patirtį, o trumpi seansai reiškia didelę apyvartą.

Įkrovimo mazgai miesto centre: žemė brangi, todėl galia vienam kvadratiniam metrui yra metrika – viena 480 talpos spinta koncentruoja našumą ten, kur vietos trūksta.

Parodų salė ir OĮG partnerių svetainės: prekės ženklų renginiams, bandomųjų važiavimų parkui ir žiniasklaidos dienoms reikia įkroviklio, dėl kurio automobilis niekada neatrodytų lėtas.

Koridoriaus planavimas tinklo operatoriams: pavyzdinės spintos nustato naują maršrutą ir išmatuoja tikrą 800 V poreikį, kol tinklas tankėja.

Kaip vienas kabinetas aptarnauja didžiausią stoties paklausą

Šerdyje yra ta pati architektūra, kaip ir kitų mūsų integruotų spintelių, pastumtų toliau: trifazis kintamosios srovės įėjimas, ištaisytas į nuolatinės srovės magistralę, tada reguliuojama nuolatinė srovė pagal įtampą, kurios reikalauja transporto priemonės BMS. Valdymo lenta sprendžia sesijas, todėl didžiausia paklausa yra valdoma, o ne kovojama.

Stoties lygio istorija yra ta vieta, kur 480 pelno pavyzdinį žodį. Kadangi kalba OCPP 1.6/2.0, sesijos, tuščiosios eigos laikas ir galios dalijimasis stoties prietaisų skydelį pateikia realiuoju laiku; operatoriai mato eilės elgseną ir tą pačią popietę koreguoja kainodarą arba apylinkių paskirstymą.

800 V parengtis yra galios faktas, o ne šūkis. Ta pati nuolatinės srovės magistralė, kuri pagal pageidavimą papildo 400 V automobilį, pereina į 800 V klasės išėjimą kitai transporto priemonei įlankoje.

Kokybės vartai už pavyzdinio reikalavimo

CE, CB, UL, TÜV ir CCC: visas sertifikatų rinkinys ir TÜV patikra apima mūsų gamybos liniją, o ne auksinį pavyzdį.

Kiekviena spinta veikia 4 valandas per visą apkrovą ir registruoja gedimus prieš išeinant iš įlankos; duomenų byla yra archyvuojama serijos numeriu.

Kintamo dažnio stende įvesties etapai nubraukiami per 45–65 Hz juostą, nes pavyzdinės stotys taip pat veikia netobuluose tinkluose.

96 valandų trukmės druskos purškimas ant gaubto ir tvirtinimo detalių, taip pat durelių sandariklių vandens srovės bandymas galutinės patikros metu, siekiant patikrinti IP54 teiginį.

Moduliai, kurių vardinė vertė nuo -30°C iki +55°C, prieš surinkimą yra apdorojami temperatūros ciklu, todėl spintelės nuo -25°C iki +50°C vertės skirtumas yra tikras.

Kiekvienas serijos numeris susieja su jo bandymo įrašais – kai skambina pavyzdinė stotis, mes ištraukiame failą, o ne savo atmintį.

480 statyba: aštuoni žingsniai Leqing gamykloje

1 veiksmas: plieniniai rėmai yra pjaustomi lazeriu ir suvirinami robotu ant FANUC ir TRUMPF elementų Leqing mieste, kur mūsų kintamosios srovės ir nuolatinės srovės linijos turi tą pačią įrankių discipliną.

2 veiksmas: gaubtai iš anksto apdorojami ir padengiami milteliniu būdu, o spalva priderinama prie stoties spalvos, jei užsisakote originalios įrangos gamintoją.

3 veiksmas: maitinimo moduliai surenkami ant tam skirtos nuolatinės srovės linijos, atskirtos nuo kintamosios srovės gamybos, kad būtų galima kontroliuoti ESD ir švarą.

4 veiksmas: kiekvienas modulis yra patikrintas apkrovos ir temperatūros ciklas – išvesties tikslumas, pulsacija, efektyvumas 20%, 50% ir 100%.

5 veiksmas: korpuso surinkimas sumontuoja modulius, kontaktorius, šynų juostas, valdymo plokštę ir 7 colių HMI.

6 veiksmas: laidų pynė yra pastatyta pagal vietos brėžinį su sukimo momentu valdomu galu, tada durelių sandarikliai nukreipti į vandens srovę.

Flagmanas ar Overkill? Nuoširdūs patarimai, kada tai praleisti

Pirkite 480, kai gaminys yra stotis – firminis mazgas, koridoriaus inkaras, svetainė, kurią iškelsite ant skelbimų lentos. Jei jūsų svetainės tapatybė yra „patogus papildymas“, o ne „paskirties vieta“, 360 kW arba 320 kW spinta suteikia didžiąją dalį paslaugų už mažiau pinigų.

Svetainės galia yra tikrasis vartų sargas. 480 kW vardinėje lentelėje reikalaujama rimto trifazio maitinimo; jei komunalinės paslaugos jūsų sklype apriboja 250 kW, 480 spinta yra popierinis tigras.

Būkite sąžiningi dėl transporto priemonių derinio. Jei jūsų srautas yra 90 % 400 V automobilių, kurių galia yra apie 100 kW, 480-ųjų aukštis dažniausiai neveikia; mokate už būsimą paklausą.

Kodėl stočių operatoriai renkasi AMPPAL orientyrams

Patys valdome daugiau nei 200 stočių – 480 yra spinta, kuriai skiriame savo darbo laiką, o ne brošiūrinis modelis.

15–20 darbo dienų pristatymo laikas, nurodant PO datą ir vieno vieneto MOQ, todėl pavyzdiniai modeliai išleidžiami iš vienos patvirtintos spintos.

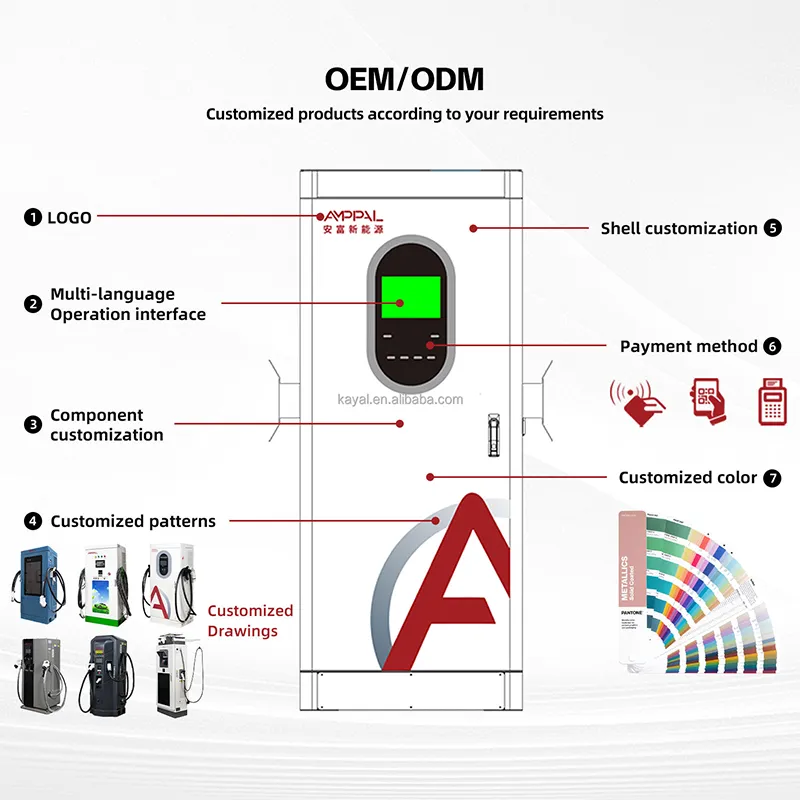

OEM / ODM be trinties: stoties spalva, kabelio ilgis, jungčių derinys ir net prietaisų skydelio prekės ženklas, pritaikytas užsakymo metu.

Sertifikatai ir bandymo failai pristatomi kartu su įrenginiu; the serial number links to burn-in and frequency-sweep data for your auditors.

Atskaitos gylis: NEOM 500 vienetų skysčiu aušinamas užsakymas, Sime Darby Malaizijoje, RHG Enerturk Turkijoje – partneriai, kurie mūsų techninę įrangą deda į matomiausias vietas.

480 kW spintos pristatymas: dėžė, konteineris, dokumentai

1000 × 900 × 1850 mm spintelė siunčiama vertikaliai faneros dėžėje su putplasčio kampais ir vandeniui atspariu gaubtu; padėklų kanalai išlaiko šakinio krautuvo judesius švarius. Ilgoms jūros kojoms pridedame sausiklio ir drėgmės indikatoriaus kortelę.

Mes siunčiame FOB Ningbo arba CIF į jūsų uostą. Eksporto aplanke yra komercinė sąskaita faktūra, pakuočių sąrašas ir CE/TÜV/UL/CB/CCC deklaracijos, todėl muitinės formalumai ir jūsų atidarymo grafikas neprieštarauja vienas kitam.

Pavyzdiniai išleidimai dažnai sujungia spinteles, atsarginius modulius ir prekės ženklus atitinkančius priedus viename konteineryje; su Jūsų ekspeditoriumi suplanuojame padėklų žemėlapį ir patvirtiname pakrovimo planą prieš sunkvežimiui išvažiuojant iš gamyklos.

Orientacinės stoties laikymas internete: paslaugų sąlygos

Dvejų metų standartas. Pavyzdinėse svetainėse paprastai susitariame dėl pratęstos paslaugų sutarties – eksploatavimo laikas žymioje stotyje yra vertas daugiau nei garantinė linija.

Atsarginiai moduliai, kontaktoriai, HMI ir valdymo plokštės yra sandėlyje, išsiuntimas per 3–5 darbo dienas – arba 24 valandų pervežimo oro transportu galimybė sutartinėms vietoms.

Nuotolinis stebėjimas, kurį atlieka mūsų stoties operacijų komanda: matome tą patį OCPP prietaisų skydelį, kurį mato jūsų operatorius, ir pažymime anomalijas anksčiau nei tai daro jūsų klientai.

Paleidimo diena su mūsų inžinieriumi, nuotoliniu būdu arba vietoje, įtraukta į pirmuosius užsakymus – pavyzdinės svetainės veikia paleidimo metu, o ne po paleidimo.

Ketvirčio būklės ataskaita: seanso duomenys, sumažinimo įvykiai, jungties susidėvėjimas – peržiūrima kartu su komanda per vaizdo skambutį.

Svetainės planavimo klaidos, dėl kurių eikvojamas 480 kW biudžetas

Neteisinga: pavyzdinės spintos padėtis tolimiausiame kampe „ne kelio“, kur joks vairuotojas jo nemato. Teisingai: padėkite jį į pirmąją eilę – kabinetas yra stoties iškabos, o dalis jos darbo yra peržiūrima.

Negerai: perkate 480 kW galios spintelę ant 250 kW galios komunalinio dangtelio ir kaltinate įkroviklį, kai seansai vyksta lėtai. Dešinėje: pirmiausia patvirtinkite tiekimą; Mes nustatome lūkesčius iš transformatoriaus, o ne iš vardinės lentelės.

Negerai: ignoruojamas eilės dizainas ir leidžiama vienai lėtai 400 V transporto priemonei valandą užimti flagmano įlanką. Dešinėje: nustatykite seanso politiką ir neveikimo mokesčius OCPP, kad sritis apsiverstų.

Neteisingai: montuokite spintelę ten, kur pistoleto kabelis negali pasiekti antros eilės prievado. Dešinėje: išmatuokite pasiekiamumą ilgiausia transporto priemone jūsų eisme; kabelio ilgis nurodytas užsakyme dėl priežasties.

Negerai: 7 colių HMI traktuojamas kaip reklaminis skydas ir visą dieną paliekamas tiesioginėje saulėje. Dešinėje: užtemdykite veidą – ekranas yra operatoriaus įrankis ir ilgiau veikia nuo saulės.

Ką stoties savininkai sako apie flagmano valdymą

Greitkelio koridoriaus operatorius Saudo Arabijoje: „Atidarėme su viena 480 spintele ir stebėjome, kaip prie mūsų vartų formuojasi eilė, o ne konkurento. Šeši mėnesiai 800 V srauto, nulis įkrovimo gedimų. Dažai dykumos saulėje per kelias savaites parodė dulkių žiedus – kosmetiniai, bet mums rūpi išvaizda flagmane.

Oro uosto stovėjimo aikštelės operatorius Malaizijoje: „Nuomoti elektromobiliai ir automobiliai su vairuotojais atkeliauja gausiai. Aukščiausios klasės modeliams 480 įveikia mažiau nei per 20 minučių, todėl mūsų apyvarta šoktelėjo. Turėjome mokyti savo techninės priežiūros komandą OCPP pusės; pati spinta nebuvo sugedusi nė karto per keturis mėnesius.

OĮG salono partneris Vokietijoje: „Media diena su 800 V bandomaisiais automobiliais – 480 niekada netapo istorija, o tai yra būtent tai, ko norite iš įkroviklio. Pristatymas atitiko žadėtas 15–20 darbo dienų. Eksploatacijos pradžios vadovas yra tankus; biudžetas pusę dienos su elektriku.

Įkrovimo stoties klausimai, atsakyti

Klausimas: Ar dabar reikia 480 kW, ar ji skirta būsimiems automobiliams?

A: Abu. 800V transporto priemonės jau parduodamos; DC200-1000V langas tarnauja jiems šiandien ir apima naujos kartos platformą be techninės įrangos pakeitimų.

K: Kokią išvestį jis pateikia?

A: DC200-1000V esant iki 200A, 95% didžiausias efektyvumas, nuo AC380V±15%, 45-65Hz įvestis.

Kl.: Ar jis gali susidoroti su mišrių jungčių standartais?

A: Taip – ​​CCS1, CCS2, GB/T, CHAdeMO ir NACS sukonfigūruojami užsakymo metu.

K: Kaip valdyti stotį?

A: OCPP 1.6/2.0 su nuotoliniu prietaisų skydeliu ir 7 colių HMI vietiniam atsarginiam naudojimui; mūsų pačių stoties operacijų komanda naudoja tą patį krūvą.

Kl .: Kokį sertifikatą jis turi?

A: CE, TÜV, UL, CB ir CCC, su bandymo failais, susietais su serijos numeriu.

K: Kiek laiko trunka pristatymas?

A: 15-20 darbo dienų nuo patvirtinto PO; MOQ yra viena spinta.

Kl.: Ką daryti, jei svetainės tinklelis yra silpnas?

A: Įvesties pakopa toleruoja ±15% įtampą ir 45-65Hz; be to, mes jums pasakysime, kad svetainėje reikia transformatoriaus arba akumuliatoriaus buferio prieš užsakant.

Kl .: Kas yra padengta po įdiegimo?

A: Dvejų metų standartas; pavyzdinės svetainės paprastai pereina prie pratęstos paslaugų sutarties su greitesniu atsarginių dalių išsiuntimu.
