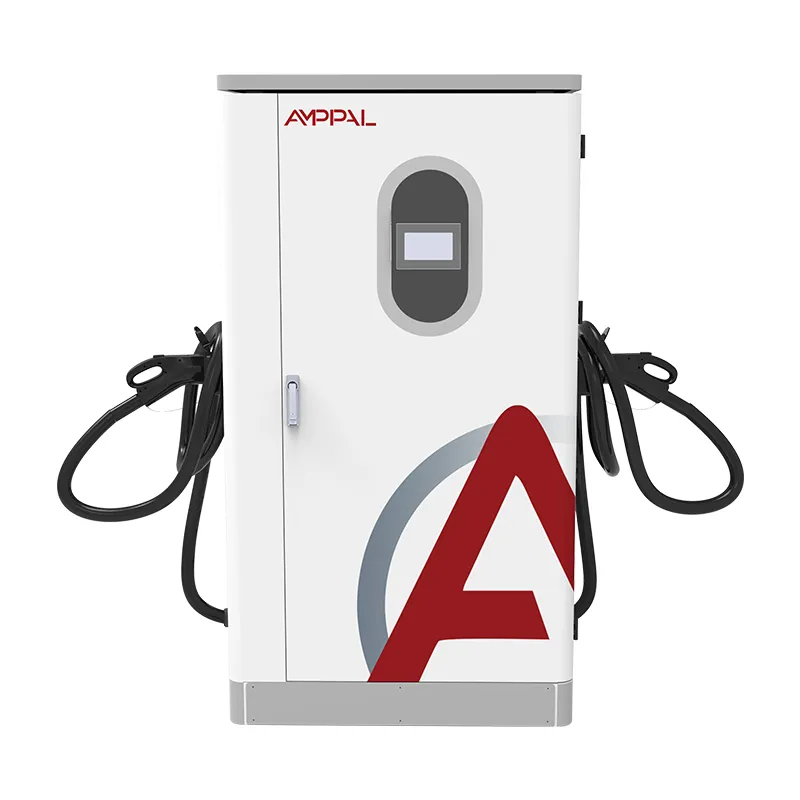

320 kW didelės galios nuolatinės srovės itin greitas EV įkroviklis, skirtas elektriniam autobusui įkrauti

Ką keičia 320 kW spinta sunkvežimių parkui

Tą akimirką, kai 400 kWh sunkvežimio akumuliatorius pastatomas priešais 120 kW įkroviklį, transporto parko ekonomika pradeda nutekėti. Dienos kabina, kuriai reikia devyniasdešimties minučių per vieną seansą, per pamainą pririša vieną skyrių šešiems sunkvežimiams.

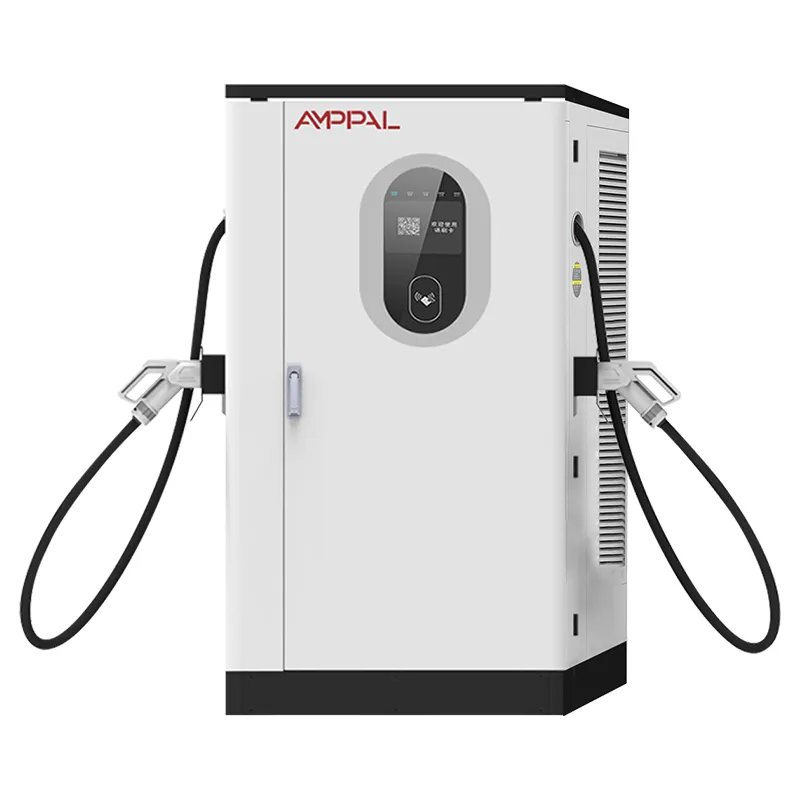

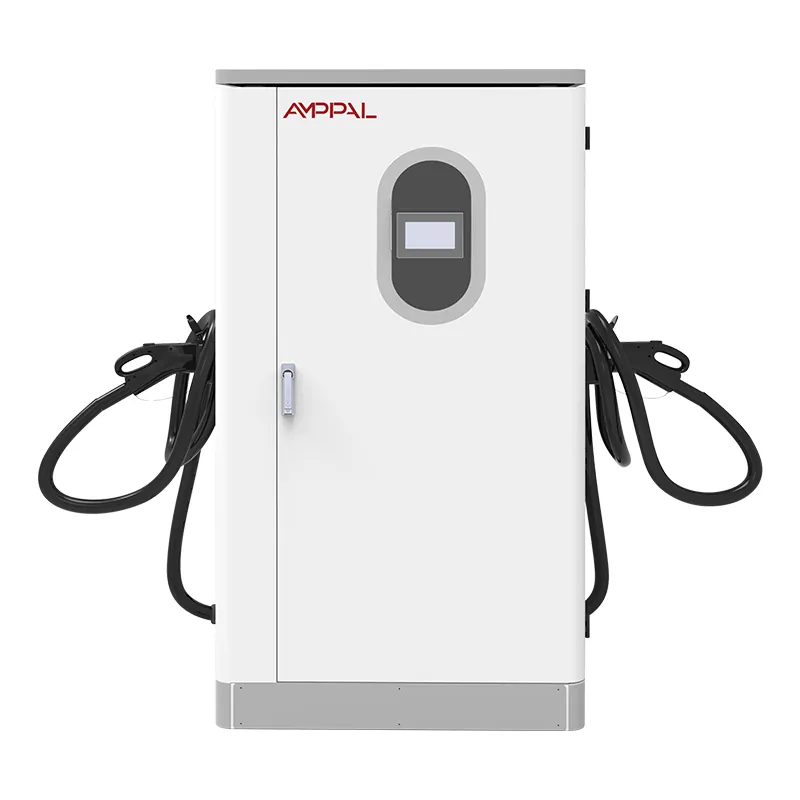

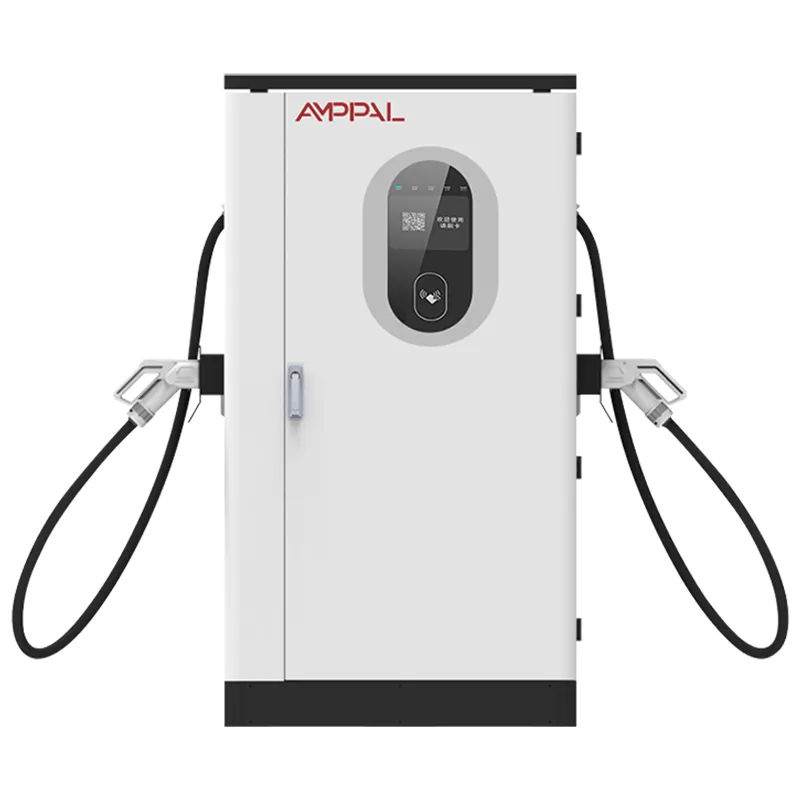

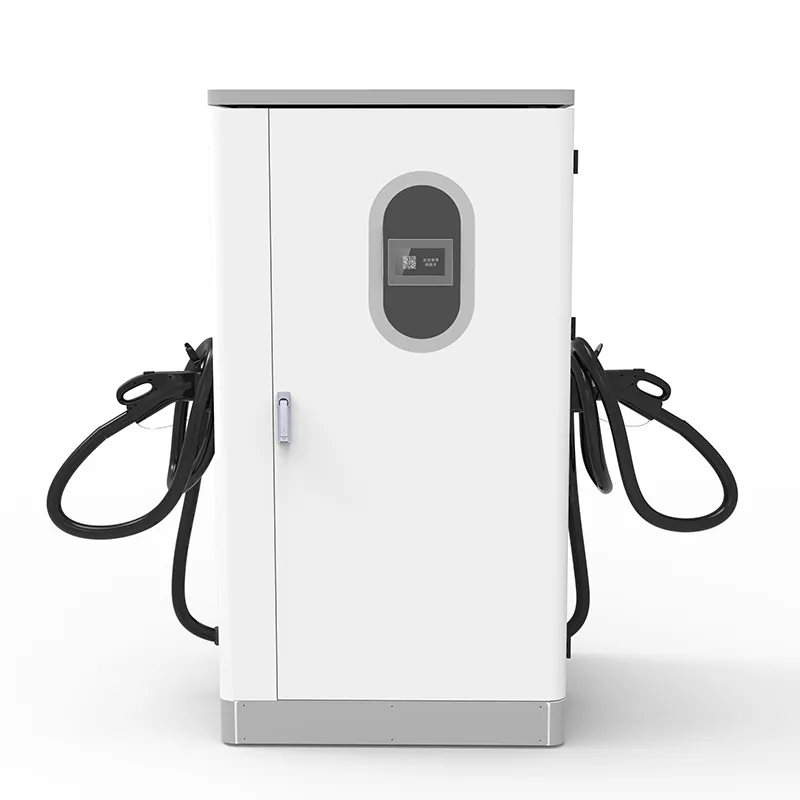

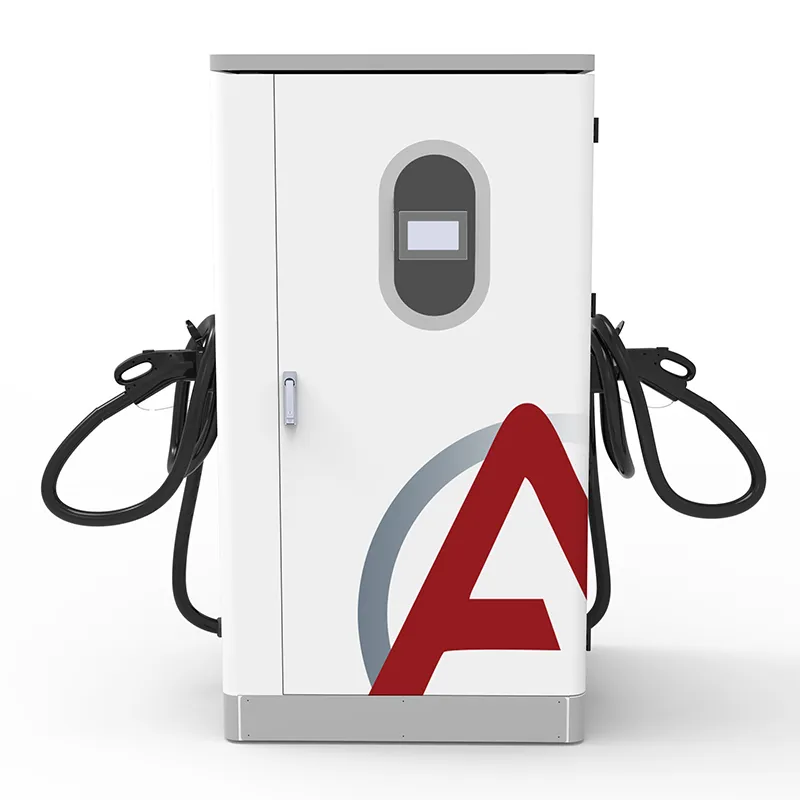

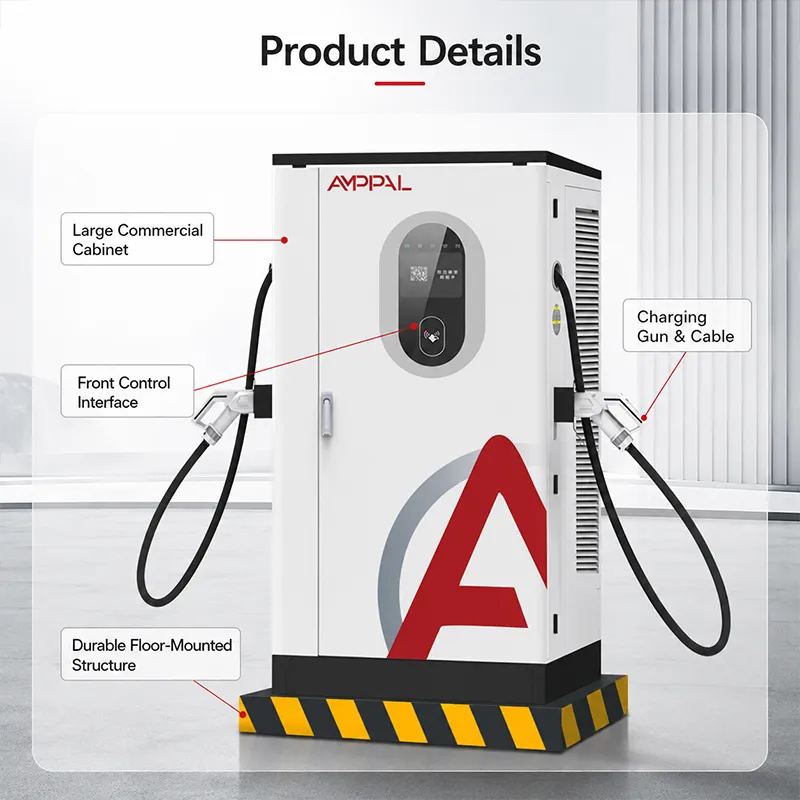

Tai 1000 × 900 × 1850 mm ant grindų pastatoma spintelė – didelis korpusas, o ne sieninė dėžė. Jis naudoja AC380V±15% 45-65Hz dažniu ir tiekia DC200-1000V iki 200A, skirtas depams, kasybos aikštelėms ir uostams, kur transporto priemonės yra didelės ir purvas tikras.

Šešios priežastys, dėl kurių laivyno operatoriai renkasi 320 daugiau nei mažesnius agregatus

Tinkamas įkrovimo laikas: 423 kWh talpos pakuotė, įprasta regioniniuose vežėjams, pasiekia 20–80 % per 50–70 minučių, įskaitant kūginę – pakankamai trumpa, kad tilptų vairuotojo poilsio pertrauka, nepadvigubinant jūsų vežimų skaičiaus.

Sukurta 300–500 kWh akumuliatoriams: DC200–1000 V langas dengia šiandieninius 400 V klasės 8 klasės paketus ir 800 V platformas, kurios bus pristatytos 2026–2027 m.

IP54 korpusas, skirtas nuo -25°C iki +50°C: kasybos dulkės ir uosto druskos purslai lieka lauke šiaurinę žiemą ar dykumos vasarą.

Kabelių ir jungčių lankstumas: užsisakykite 5 m arba 8 m kabelius ir pirkimo metu pasirinkite CCS1, CCS2, GB/T, CHAdeMO arba NACS – sunkvežimių prievadai yra aukščiau ir toliau nuo šaligatvio nei automobilių prievadai, todėl pasiekiamumas yra tikra specifikacija.

95 % didžiausias efektyvumas: kieme, kuriame per dieną sunaudojama 400–600 kWh, skirtumas nuo 90 % įrenginio yra 20–30 kWh atliekų šilumos, už kurią nemokėsite du kartus.

OCPP 1.6/2.0 kaip standartas: seanso duomenys pateikia jūsų parko valdymo programinę įrangą, todėl siuntėjas pamato, kuris sunkvežimis yra pasirengęs nevaikščiodamas po kiemą.

Techninės specifikacijos

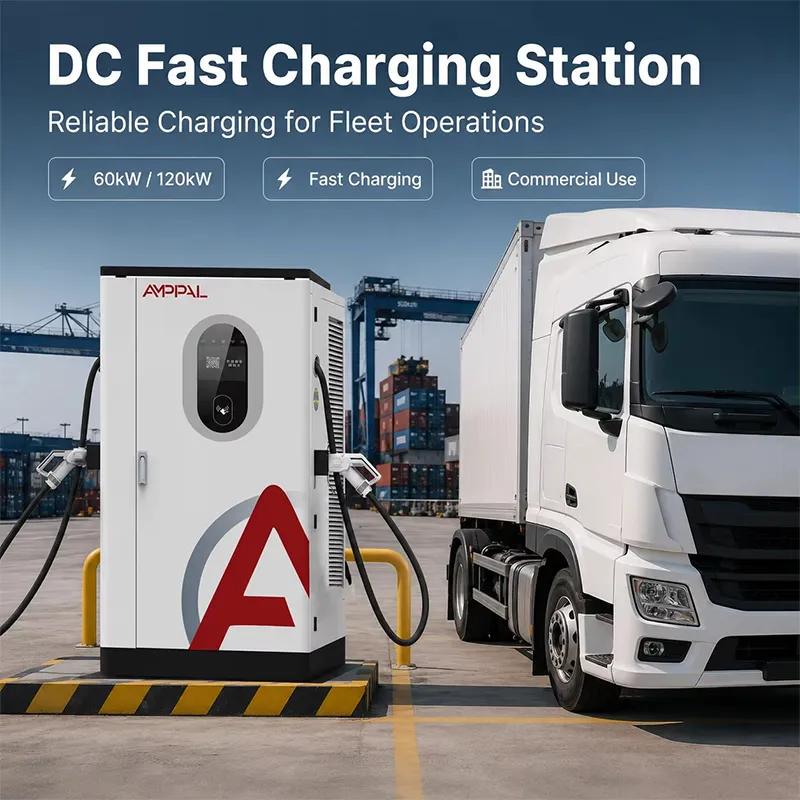

Kur išlaikoma 320 kW galia: sandėliai, kasyklos, uostai

Logistikos parkai ir paskirstymo centrai: sunkvežimiai, grįžtantys tarp dviejų pristatymo bangų, vairuotojo pertraukos lange paima 60–80 proc.

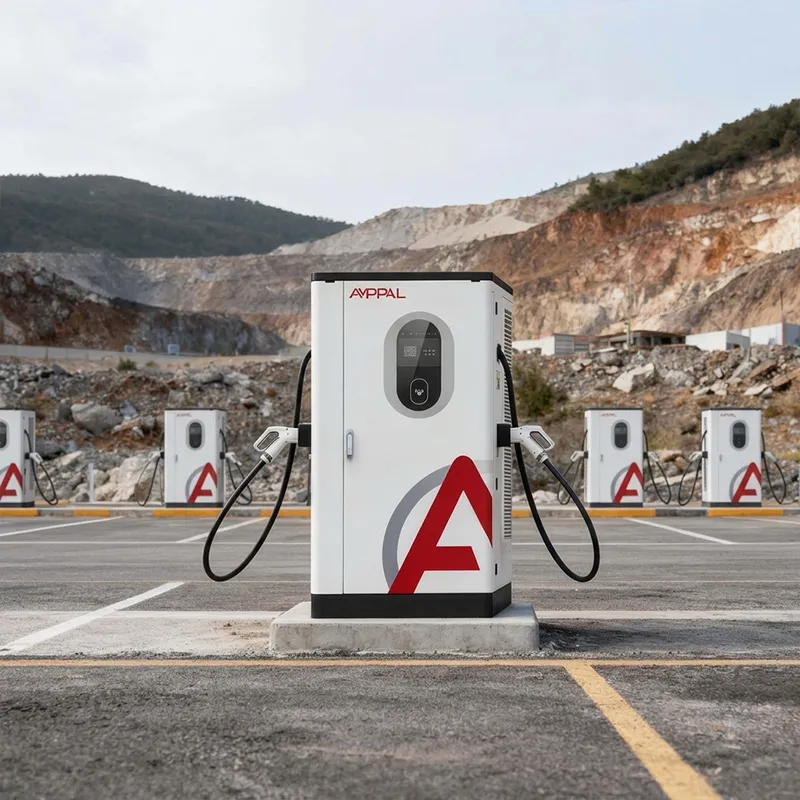

Operacijos atvirose duobėse ir karjeruose: įkrovimas keičiant pamainą užtikrina, kad vilkimo ciklas veiktų be antro įkroviklio parko.

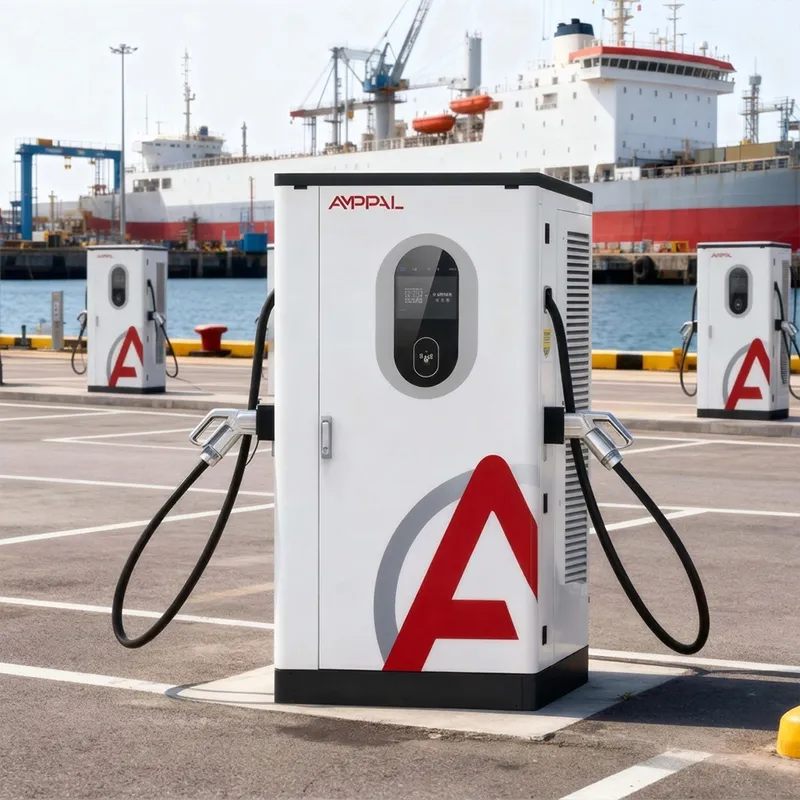

Uosto terminalai: konteineriniai traktoriai, dirbantys 16 valandų dvigubomis pamainomis, papildo 30-40% tarp judesių, nepaliekant vartų.

Komunaliniai savivarčiai ir atliekų surinkimas fiksuotais maršrutais: nuspėjamas grąžinimo laikas leidžia vienoje spintoje sutalpinti 8-10 transporto priemonių.

Statybos ir kasybos stovyklos su generatoriumi arba silpnas tinklo tiekimas: ±15 % įvesties tolerancija sugeria generatorių ir kaimo linijų svyravimus.

Nuo kintamosios srovės tinklo iki sunkvežimio akumuliatoriaus: žingsnis po žingsnio įkrovimo ciklas

Įeinanti trifazė kintamoji srovė ištaisoma į nuolatinės srovės magistralę, tada konvertuojama į reguliuojamą nuolatinės srovės įtampą, kurios reikalauja transporto priemonė. Spintelė derasi su sunkvežimio akumuliatoriaus valdymo sistema per CCS arba GB/T rankų paspaudimą – tikslinę įtampą, srovės ribą, įkrovimo būseną – ir koreguoja išvestį, kai pakuotė prisipildo.

Įkrovimo kreivės svarbesnės sunkvežimiams nei automobiliams. 400 kWh paketas priima didelę srovę esant žemai įkrovimo būsenai, tada smarkiai sumažėja daugiau nei 80%. Spintelės platus 200–1000 V langas išlieka naudingas tiek 400 V, tiek 800 V kartos sunkvežimių platformoms be techninės įrangos keitimo.

Sandėlyje su juo elgiatės kaip su degalų sale: pastatykite korpusą taip, kad pistoletas pasiektų prievadą iš vairuotojo pusės, pridėkite stulpelius ir ženklus ir leiskite OCPP nešti seanso duomenis. Vairuotojų nuskaitymas ir prijungimas; spinta padaro visa kita, o 7 colių jutiklinis ekranas rodo vietinę būseną, kai nutrūksta tinklo ryšys.

Sertifikavimas ir bandymai už etikečių

CE ir CB sertifikatas: elektros saugos ir EMC bandymai pagal IEC 61851 įkrovimo seriją ir IEC 61000 atsparumo standartus.

TÜV linijos patikra: mėginių vienetai paimami iš įprastų partijų ir paleidžiami per pilnos apkrovos profilį, o ne vienkartinį parodomąjį vienetą.

UL sertifikatas Šiaurės Amerikos laivyno projektams, kurių reikalauja daugelis JAV dotacijų ir komunalinių paslaugų programų.

CCC sertifikatas skirtas Kinijos rinkai, kur AMPPAL iki 2024 m. pristatė daugiau nei milijoną vienetų.

96 valandas trunkantis druskos purškimas ant aptvaro ir tvirtinimo detalių – tą patį testą taikome ir šalia jūrinei įrangai – nes uostų aikštelės yra pakrantėje, išskyrus potvynius.

Maitinimo moduliai, kurių vardinė vertė nuo -30°C iki +55°C, linijoje veikia pagal temperatūros ciklą, todėl spintelės apvalkalas nuo -25°C iki +50°C turi ribą.

Aštuoni žingsniai tarp ritinio plieno ir darbinės spintelės

1 veiksmas: plieno lakštai supjaustomi CNC lazeriu ir perforuojami CNC bokštiniais presais; FANUC robotai suvirina rėmą.

2 veiksmas: gaubtas praeina per pirminio apdorojimo liniją ir padengiamas milteliniu būdu, tada kietinamas.

3 veiksmas: lygintuvas ir DC/DC moduliai surenkami specialioje nuolatinės srovės linijoje, atskirtoje nuo kintamosios srovės gamybos ESD valdymui.

4 veiksmas: kiekvienas modulis išbandomas atskirai – išvesties tikslumas, pulsacija, efektyvumas esant 20%, 50% ir 100% apkrovai.

5 veiksmas: kabelių staklės yra pagamintos pagal jūsų užsakymą (ilgis pagal jūsų svetainės brėžinį) ir užbaigiamas su sukimo momentu valdomais įrankiais.

6 veiksmas: galutinis surinkimas į korpusą sumontuoja modulius, kontaktorius, 7 colių HMI ir OCPP valdymo plokštę.

7 veiksmas: kiekvienas įrenginys veikia 4 valandas pilnos apkrovos, kol jis palieka įlanką; duomenų byla yra archyvuojama serijos numeriu.

8 veiksmas: galutinis patikrinimas, IP54 sandarinimo patikrinimas ir pakavimas – 15-20 darbo dienų nuo užsakymo patvirtinimo iki išsiuntimo.

Ar 320 tinka jūsų darbui? Tiesus pokalbis apie dydį

Derinkite spintelę prie pakuotės ir pamainų modelio, o ne su brošiūra. Sunkvežimiams su 200–260 kWh talpos pakuotėmis trumpomis miesto kilpomis reikia mažesnių vienetų ir dviejų skyrių, o ne 320 kW. Jei pakuotės yra 350 kWh ir didesnės, o pamainos veikia viena prie kitos, mes nurodytume tokį dydį.

Tada patikrinkite savo svetainės galią. Spintelė prašo AC380V±15% trifazio. Jei jūsų depo transformatorius yra pritaikytas 150 kW apkrovai, šio įrenginio pridėjimas reiškia atnaujinimą, o ne daugiau. Prieš pateikdami citatą, mes su jumis palydėsime jūsų krovinio lapą – taip išvengsite blogo diegimo abi puses.

Būkite sąžiningi dėl to, kas nėra šis gaminys: jei jums reikia trumpesnio nei 30 minučių apykaitos 500 kWh pakuočių, perkate megavatų klasės skysčiu aušinamą sistemą, o ne šią spintelę. AF-DC-320 yra tinkamas įrankis kasdieniniam įkrovimui depo mastu ir netinkamas įrankis šiam kraštui.

Kodėl automobilių parko pirkėjai užsisako 320 iš AMPPAL

Pristatymas: 15-20 darbo dienų, datą įrašant pirkimo užsakyme.

MOQ: vienas vienetas. Prototipų parkai užsako vieną spintelę, patvirtina mėnesį, tada keičia mastelį.

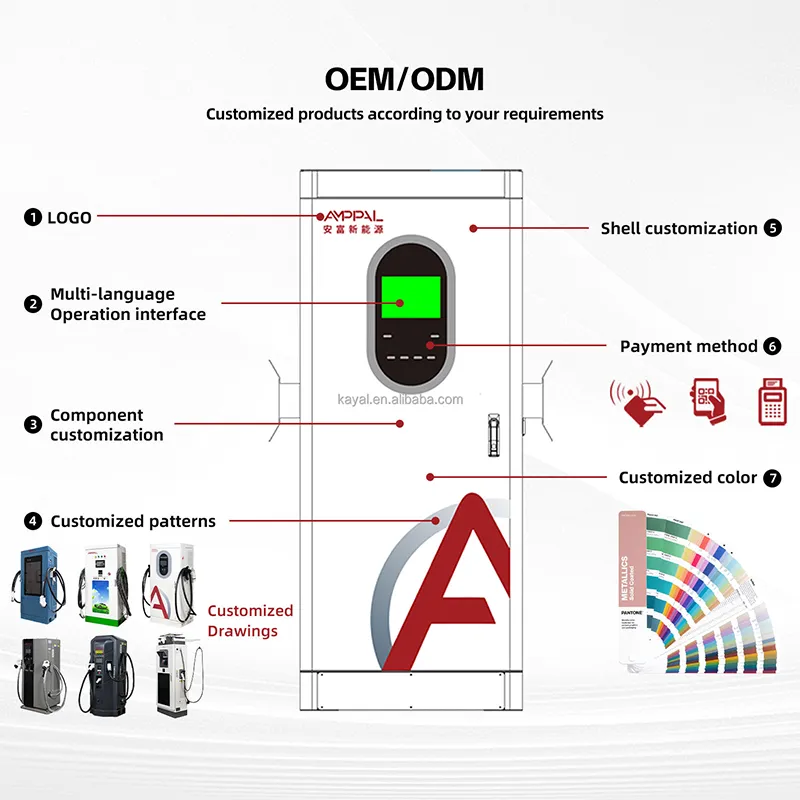

OEM / ODM: dažymo spalva, logotipas, kabelio ilgis ir jungčių derinys, pritaikytas užsakymo metu; Daugiau nei 40 šalių eksporto istorijos reiškia, kad jūsų vietiniai kištukų standartai jau yra kūrimo lape.

Sertifikatai pristatomi kartu su įrenginiu: CE, TÜV, UL, CB ir CCC dokumentai eksporto aplanke, o ne po trijų tolesnių el.

Rezultatai: daugiau nei 1 000 000 vienetų, pristatytų iki 2024 m., ir 200 ir daugiau stočių, kurias valdome patys – žmonės, atsakantys į jūsų el. paštą dėl atsarginių dalių, taip pat valdo įkroviklius.

Pakavimas, dėjimas į padėklus ir eksporto dokumentai

Spintelė siunčiama vertikaliai faneros dėžėje su putplasčio kampiniais blokais ir vandeniui atsparia gaubte, pritvirtinta prie padėklo su šakinio krautuvo kanalais apačioje. Konteinerių pakrovimo planą patvirtiname su jūsų ekspeditoriumi prieš sunkvežimiui išvykstant.

Mes siunčiame FOB Ningbo arba CIF į jūsų uostą. Eksporto pakuotėje yra komercinė sąskaita faktūra, pakuočių sąrašas ir CE/TÜV deklaracijos, todėl muitinės formalumų atlikimas ir jūsų paleidimo tvarkaraštis neprieštarauja.

Ilgoms jūros kojoms – Artimiesiems Rytams, Afrikai, Lotynų Amerikai – pridedame sausiklio maišelius ir drėgmės indikatoriaus kortelę. Spintelė, kuri trisdešimt dienų stovi konteineryje, turėtų būti sausesnė nei daugelis skridusių.

Palaikymas priveržus spintelę

Dveji metai kabinete. Didelės apkrovos aikštelėse kontaktorius įjungiama kur kas sunkiau nei lengvųjų automobilių aikštelėse – tai yra dalis, kurią reikia stebėti, ir ji yra uždengta.

Atsarginės dalys: kontaktoriai, ventiliatoriai, HMI ir valdymo plokštė pristatomi per 3-5 darbo dienas.

Nuotolinė diagnostika per OCPP: mūsų inžinieriai perskaito seansų žurnalus ir gedimų kodus prieš atidarydami duris.

Atsarginio modulio rekomendacija pristatymo metu: vienas jūsų parduotuvėje esantis lygintuvo modulis sutrumpina remonto laiką pamainoje.

Vieno puslapio ketvirtinis kontrolinis sąrašas: filtro valymas, sukimo momento pakartotinis patikrinimas, kontaktoriaus nusidėvėjimo patikra – galima atspausdinti, vadove.

Įdiegimo ir eksploatavimo klaidos, kurias matome pakartotinai

Neteisingai: spintelė montuojama ten, kur pistoleto kabelis velka per sunkvežimio purvo atvartų liniją. Dešinėje: pastatykite jį taip, kad kabelis lankytųsi virš buferio ir pasiektų prievadą su 30 cm atsargine dalimi – matuokite jį naudojančiu sunkvežimiu, o ne pardavimo brėžiniu.

Neteisingai: veikia per mažo dydžio įvesties tiektuvas ir kaltina įkroviklį, kai įtampa nukrenta žemiau 323 V. Dešinėn: išmatuokite tiektuvą pilnai apkrovai plius 20% ir prieš montuodami patvirtinkite vietos transformatorių.

Negerai: leisti dulkėms kauptis ant įsiurbimo grotelių kasybos kieme. Dešinėje: kas savaitę išpūskite filtrus; IP54 apsaugo nuo dulkių tik tada, kai filtras yra švarus.

Negerai: palikite HMI veidą tiesioginėje popietės saulėje karštose vietose, kol ekranas perkais. Dešinėje: užtemdykite spintelės paviršių arba planuokite trumpesnį eksponavimo laiką esant stipriai saulei.

Negerai: maišomi ginklų standartai visame parke ir nepaisoma jungčių susidėvėjimo. Dešinėje: derinkite atsarginius pistoletus prie savo transporto priemonės mišinio ir kas mėnesį apžiūrėkite jungčių paviršius, ar nėra nudegimų.

Ką trys operatoriai mums pasakė po šešių mėnesių

Kalnakasybos rangovas Čilėje: „Dviejose iš šių spintų eksploatuojame 14 sunkvežimių. Pirmą savaitę mūsų svetainės elektrikas netinkamai sujungė tiekimą, o įrenginys švariai išsijungė, o ne pats gamino maistą – tai man pardavė daugiau nei efektyvumo rodiklis.

Uosto operatorius Ningbo mieste, Kinijoje: "Mūsų konteinerių traktoriai dirba 16 valandų pamainomis. 320 kW galios spinta suteikia 30 minučių papildymą tarp judesių. OCPP duomenys neleido mūsų dispečeriui spėti, kada sunkvežimis yra pasirengęs. Pistoleto trosas žiemą tampa sunkus – tai yra vienintelis mūsų trūkumas."

Regioninis vežėjas Vokietijoje: „Palyginome tai su Europos prekės ženklu už beveik dvigubai didesnę kainą. Praėjus šešiems mėnesiams, vienintelis gedimas buvo ventiliatorius, kuris pradėjo ūžti 20 savaitę; pakeitimas buvo pristatytas per keturias dienas pagal garantiją. Vadove daroma prielaida, kad turite elektriką; turėjome išmokyti savo vaikiną OCPP pusės.

Automobilių parko įkrovimo klausimai, atsakyta tiesiai

Kl.: Ar AF-DC-320 gali įkrauti 800 V sunkvežimį?

A: Taip – ​​DC200-1000V išėjimas apima ir 400V, ir 800 V platformas; BMS rankos paspaudimas nustato darbinę įtampą.

Kl .: Kiek laiko trunka 423 kWh pakuotė?

A: nuo 20% iki 80% veikia maždaug 50–70 minučių, priklausomai nuo pakuotės priėmimo kreivės; 30 minučių papildymas tarp pamainų suteikia prasmingo diapazono.

K: Kokias jungtis galiu užsisakyti?

A: CCS1, CCS2, GB/T, CHAdeMO arba NACS su 5 m arba 8 m kabeliais – nurodykite savo transporto priemonių parko derinį užsakymo metu.

K: Ar jis išgyvens kasyklą?

A: IP54 korpusas, nuo -25°C iki +50°C veikimas ir 96 valandų druskos purškimo patikrintas korpusas; laikykite filtrus švarius ir jie nepatektų į nešvarumus.

K: Kokios įvesties galios reikia svetainei?

A: AC380V±15% trifazis 45-65Hz; prieš pateikdami citatą peržiūrime jūsų apkrovos lapą.

Kl.: Ar tai suderinama su laivyno programine įranga?

A: OCPP 1.6 ir 2.0 yra standartiniai; seanso duomenų eksportavimas į jūsų transporto parko valdymo platformą.

K: Koks yra pristatymo laikas?

A: 15-20 darbo dienų nuo patvirtinto PO, o MOQ yra vienas vienetas.

Kl .: Ką apima garantija?

A: Dveji metai spintoje, įskaitant kontaktorius; eksploatacinės medžiagos, pvz., kabeliai ir filtrai, neįtraukiamos, tačiau yra atsarginės.
