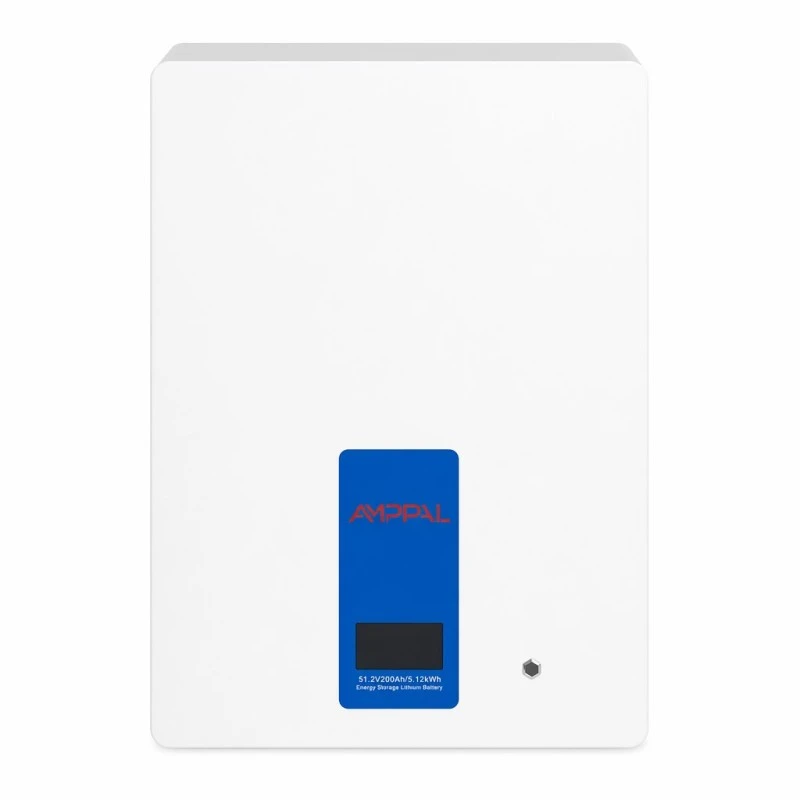

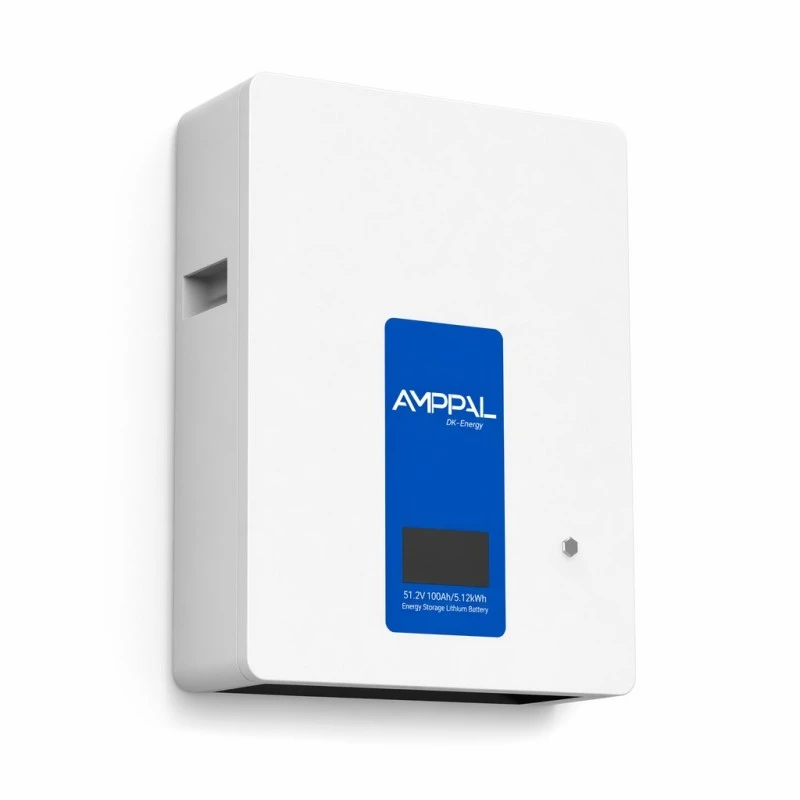

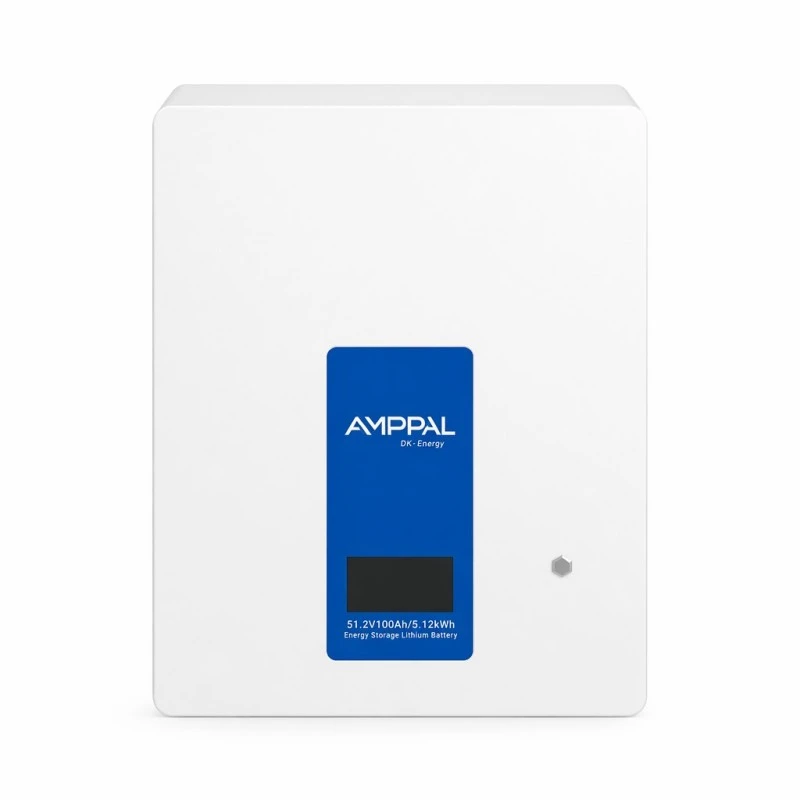

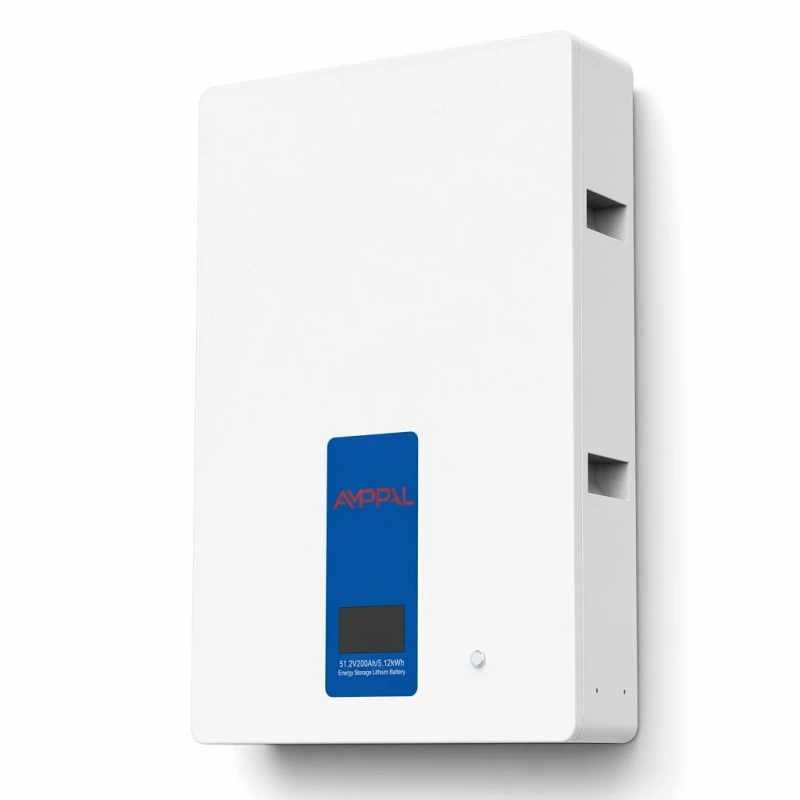

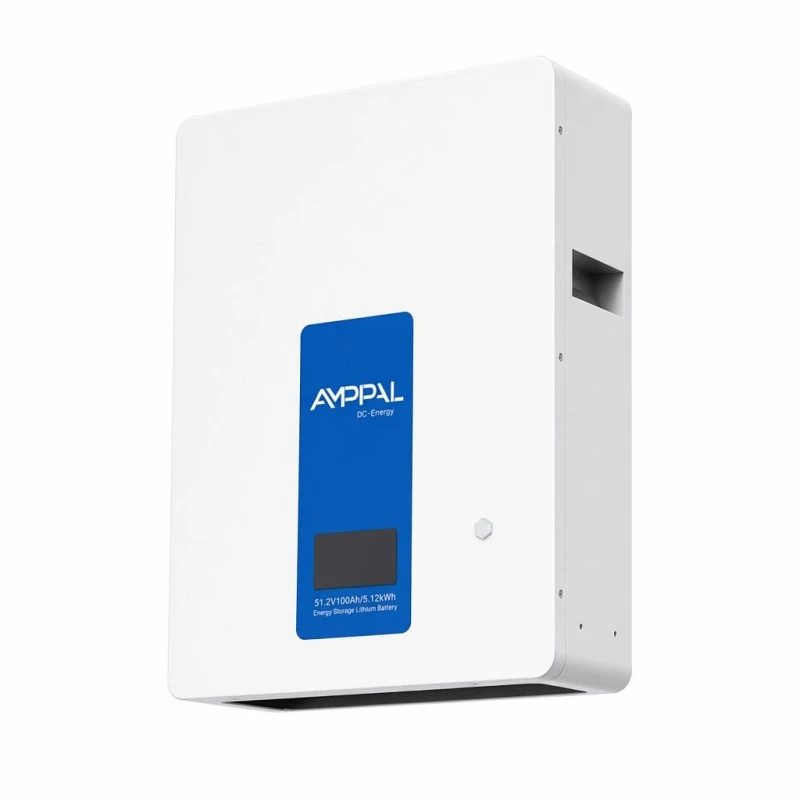

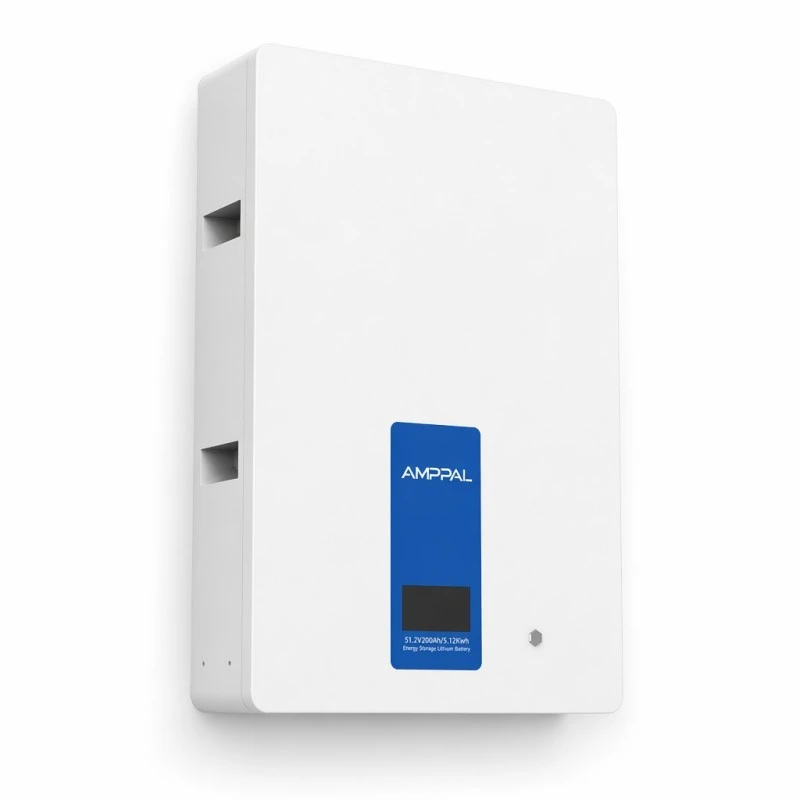

10 kWh namų baterijos energijos saugojimo sistema, skirta atsarginei ir saulės energijai

Žmonės dažnai lygina 10 kWh namų baterijos energijos kaupimo sistemą atsarginei ir saulės energijai pagal kilovatvalandes, tačiau tai tik pusė pirkimo sprendimo. Kita pusė – ar baterija gali susisiekti su jau sumontuotu keitikliu. Jei ne, baterija gali neveikti taip, kaip numatyta.

10 kWh namų baterijos energijos saugojimo sistema, skirta atsarginiam ir saulės energijos tiekimui, apima abi puses. Šešios talpos nuo 2,56 kWh iki 10,24 kWh leidžia nustatyti pagal išmatuotą namų ūkio suvartojimą, o ne pagal nominalų skaičių. Trys įtampos platformos – 25,6 V, 48 V ir 51,2 V – atitinka įprastus hibridinių keitiklių įvesties diapazonus.

Ryšys yra RS485, RS232 ir CAN kaip standartas kiekviename variante, o kaip pasirenkami WiFi, 4G ir Bluetooth. Ląstelės yra LFP aliuminio korpusuose, įvertintos daugiau nei 6000 ciklų esant 0,5 °C ir 25 °C temperatūrai, išlaikant mažiausiai 80 % talpos.

Kur skiriasi šeši variantai

10 kWh namų baterijos energijos saugojimo sistema, skirta atsarginiam ir saulės energijai, 2,56 kWh yra dviem būdais: 25,6 V100 Ah (8S1P) arba 51,2 V50 Ah (16S1P). Ta pati energija, skirtinga įtampa; pasirinkimas turėtų būti pagrįstas keitiklio nuolatinės srovės įvesties langu, o ne kaina.

4,8 kWh (48V100Ah, 15S1P) ir 5,12kWh (51,2V100Ah, 16S1P) dalijasi 440*585*170 mm korpusu, atitinkamai 42 kg ir 46 kg. 48 V įrenginys tinka senesniems keitikliams, nurodytiems aplink 40,5–54 VDC langą.

9.6kWh (48V200Ah) ir 10.24kWh (51.2V200Ah) padidina iki 540*800*170mm esant 80kg ir 85kg, ir padidina standartinę iškrovimo srovę nuo 50A iki 100A.

Didžiausia iškrova yra 100 A mažesniuose keturiuose įrenginiuose ir 105 A 200 Ah poroje; tai nustato, ar akumuliatorius vienu metu gali atlaikyti didelę apkrovą.

Viena išimtis: 51,2 V50 Ah variantas įkrauna daugiausia 50 A, ty pusę 100 A kitų mažų įrenginių. Tai svarbu, kai didelis masyvas greitai sukuria perteklių.

Kiekviename variante pakuotėje yra 12 g aerozolio slopinimo įtaisas, natūralus aušinimas be ventiliatorių ir 5-10 metų garantija.

Techninės specifikacijos

Dydžio nustatymas: išsiaiškinkite, kokios talpos jums reikia

Pradėkite nuo vakarinio ir naktinio vartojimo, o ne nuo bendros dienos. Dienos apkrovą aptarnauja masyvas; baterija apima valandas, kai plokštės nieko negamina. Ištraukite šį skaičių iš savo matuoklio per visą savaitę.

Namų ūkiui, naudojančiam 4–6 kWh nuo saulėlydžio iki saulėtekio, puikiai tinka 5,12 kWh įrenginys. Sąnaudos 8-10 kWh diapazone rodo 10,24 kWh modelį.

Tada patikrinkite pagal masyvą. Akumuliatorius, kuris yra didesnis nei jūsų dienos perteklius, beveik visus metus bus įkrautas, todėl gali atsirasti nereikalingų išlaidų ir sumažėti ciklo panaudojimas. 3 kW galios masyvas vidutinio klimato sąlygomis retai pateisina 10,24 kWh talpos.

Suporavimas su hibridiniu keitikliu

10 kWh namų baterijos energijos kaupimo sistemos, skirtos atsarginei kopijai ir saulės energijai, suderinamumas priklauso nuo dviejų patikrinimų. Pirma, įtampa: jūsų keitiklio akumuliatoriaus įvesties diapazone turi būti pakuotės veikimo langas – 20–29,2 VDC 25,6 V įrenginiams, 40,5–54 VDC 48 V įrenginiams ir 43,2–57,6 VDC 51,2 V įrenginiams.

Antra, protokolas. BMS palaiko RS485, RS232 ir CAN; CAN dažniausiai naudojamas hibridiniuose keitikliuose. Prieš užsakydami nurodykite keitiklio markę ir modelį, kad būtų galima patvirtinti protokolo atvaizdavimą arba pateikti konfigūracijos failą.

Be ryšio akumuliatorius vis tiek gali įkrauti ir išsikrauti, tačiau keitiklis negali nuskaityti įkrovos būsenos arba nustatyti BMS srovės apribojimų. Įtampa pagrįstas valdymas gali paspartinti senėjimą ir nepateikia tinkamo SOC skaitymo programoje.

Saugos dizainas ir sertifikavimas

LFP chemija aliuminio korpuso prizminėse ląstelėse – korpuse yra ląstelių išsipūtimas, dėl kurio maišelis formuoja ventiliaciją. Tai aktualu namo viduje sumontuotam akumuliatoriui.

Kiekvienoje pakuotėje yra 12 g aerozolio slopinimo įtaisas, kuris išleidžiamas korpuso viduje ankstyviausioje šiluminio įvykio stadijoje, prieš pradėdamas plisti tarp ląstelių.

25,6V100Ah variantas yra sertifikuotas pagal CE, ROHS, FCC, UN38.3, MSDS ir ISO9001; likusieji variantai turi CE, ROHS ir FCC.

Ekspeditoriai ir muitinė reikalauja atlikti UN38.3 testus ir MSDS ličio siuntoms; abu išduodami su kiekvienu užsakymu.

Kiekviena pakuotė yra rūšiuojama pagal talpą, o vidinis atsparumas suderintas prieš serijinį surinkimą. 16S eilutėje viena silpna ląstelė apriboja visų šešiolikos naudingą talpą.

Kiekvienas įrenginys prieš pakuodamas užbaigia visą įkrovimo ir iškrovimo ciklą, o BMS žurnalas išsaugomas pagal serijos numerį.

Kaip gaminamos šios pakuotės

1. Elementų įsiurbimas – kiekvienos partijos talpa, vidinė varža ir atviros grandinės įtampa imama pagal tiekėjo deklaruotus duomenis.

2. Klasifikavimas ir suderinimas – ląstelės yra suskirstytos, todėl kiekviena pakuotė yra sudaryta iš siauros našumo juostos, o ne iš mišrių atsargų.

3. Šynų suvirinimas – serijinės jungtys suvirintos lazeriu ir išbandytos traukimu; prastos siūlės paviršius po metų tampa karšta jungtis.

4. BMS integravimas – sumontuota plokštė, balansuojantys laidai nukreipiami ir tikrinami po vieną elementą prieš uždarant gaubtą.

5. Korpuso surinkimas – lakštinis metalas suformuotas ir padengtas milteliniu būdu, sumontuotas LCD ir aerozolių slopinimo įrenginys.

6. Programinės aparatinės įrangos ir protokolo įkėlimas – RS485, RS232 ir CAN išbandyta pagal etaloninę keitiklio aparatinę įrangą.

7. Viso ciklo bandymas – vienas pilnas įkrovimas ir iškrovimas esant vardinei srovei, registruojant elemento lygio įtampą ir temperatūrą.

8. Pakavimas – kartoninė dėžutė su putplasčiu, paženklinta UN3480 pavojingų krovinių etikete, po to sudėta į padėklus eksportui.

Kur ši baterija priklauso ir kur ne

Jis skirtas montuoti viduje. IP20 užtikrina apsaugą nuo pirštų ir kietų objektų, didesnių nei 12 mm, ir neapsaugo nuo vandens. Tinkamos vietos yra garažas, namų apyvokos kambarys, rūsys arba augalų kambarys.

Veikimo langas yra 0–+40°C, esant 65±20% santykiniam drėgnumui, o aukštis iki 2500 m. Nešildomame garaže, kurio klimatas nukrenta žemiau nulio, žiemą akumuliatorius bus už įkrovimo diapazono ribų. BMS atsisakys įkrauti žemesnėje nei 0 °C temperatūroje, o tai yra normalus apsauginis elgesys, o ne gedimas.

Jei vienintelė perspektyvi vieta yra lauke, reikalinga IP klasės lauko spinta; šis gaminys nėra skirtas montuoti lauke.

Klausimai, kuriuos reikia užduoti namų baterijų tiekėjui

Ciklo trukmė turi būti nurodyta kartu nurodant greitį, temperatūrą ir sulaikymą. Šiam diapazonui tai yra > 6000 ciklų esant 0,5 °C ir 25 °C temperatūrai iki 80 % sulaikymas; ciklo numeris be tų kvalifikatorių yra neišsamus.

Patvirtinkite IP reitingą ir leistiną montavimo vietą. IP20 paketai yra tik patalpose.

Patvirtinkite, ar konkretaus keitiklio BMS protokolas yra patikrintas, ar aprašytas tik kaip suderinamas su daugeliu prekių ženklų. Patvirtiname modelį arba nurodome, kad jis neišbandytas.

Garantijos aprėptis turi būti nurodyta: kalendoriniai metai, ciklai arba nepakitęs pajėgumas. Šis diapazonas galioja 5-10 metų, priklausomai nuo konfigūracijos ir rinkos.

Komercinės sąlygos: MOQ yra 1 vienetas standartiniams variantams. Galimi OEM ir ODM pagal elementų prekės ženklą, įtampą, matmenis ir korpuso spalvą; pailgėja pritaikytų konstrukcijų pristatymo laikas.

Pakavimas, svoriai ir ličio kroviniai

Pakuotės matmenys yra 500 x 520 x 230 mm 2,56 kWh vienetams esant 32 kg ir 36 kg bruto, 500 x 630 x 240 mm 4,8 kWh ir 5,12 kWh vienetams, kai sveria 50 kg ir 54 kg, ir 600 x 860 mm 6 ir 23 kg. 10,24 kWh vienetai su 86 kg ir 92 kg bruto. Didžiausiems variantams reikalingas dviejų asmenų keltuvas ant sieninio laikiklio.

Dėžutės yra padengtos putplasčiu, o pakuotė yra imobilizuota, o ant kiekvienos dėžutės yra UN3480 9 klasės etiketė. Jūrų kroviniams reikia rezervuoti pavojingas prekes. Parengiama deklaracija, su dokumentais keliauja UN38.3 ataskaita ir MSDS.

Sąlygos yra EXW, FOB Ningbo arba Šanchajus ir CIF. Krovinių gabenimas oro transportu pavyzdžiams veikia pagal ličio apmokestinimo taisykles, nors dauguma platintojų jungiasi jūra. Skirkite daugiau laiko pavojingų krovinių gabenimo planavimui.

Garantijos sąlygos ir kaip atrodo gedimas

Garantija galioja 5-10 metų pagal variantą ir rinką, apimanti elementus, BMS, LCD ir korpusą kaip vieną vienetą.

Pajėgumai mažėja laipsniškai; po 6000 ciklų 0,5 °C temperatūroje pakuotėje išlieka mažiausiai 80 proc. Po trejų metų rodmuo šiek tiek žemiau vardinės lentelės yra normalus.

Gedimus galima diagnozuoti pagal BMS žurnalą, nuskaitytą per RS485 arba CAN. Eksporto failas leidžia identifikuoti paveiktą ląstelių grupę be apsilankymo svetainėje.

Pakaitiniai paketai pristatomi iš sandėlio; kelių paketų įrenginiuose vienas blokas gali būti pakeistas, o likusi banko dalis toliau veikia.

Jokios įprastinės priežiūros nereikia. Rekomenduojama kasmet vizualiai patikrinti gnybtus, tvirtinimo varžtus ir ventiliacijos tarpą.

Diegimo klaidos, dėl kurių skambinama palaikymo komanda

Neteisingai: 85 kg pakuotės tvirtinimas prie gipso kartono. Teisingai: pritvirtinkite prie mūro arba vardinio plieninio rėmo, o tvirtinimo detalės patikrintos pagal varianto bendrąjį svorį.

Neteisingai: montuojama nešildomame garaže šaltame klimate. Teisingai: įkrovimo langas prasideda nuo 0°C. Žemiau BMS blokuoja įkrovimą pagal dizainą.

Neteisingai: prijungiama prieš patvirtinant keitiklio nuolatinės srovės langą. Teisingai: pirmiausia patikrinkite 20–29,2 V, 40,5–54 V arba 43,2–57,6 V pagal keitiklio duomenų lapą.

Neteisingai: praleidžiamas ryšio kabelis, nes jis įkraunamas be jo. Teisingai: be CAN arba RS485 keitiklis negali nuskaityti SOC arba laikytis BMS ribų.

Neteisingai: įrenginys sudėtas į sandarią spintelę. Teisingai: jis remiasi natūralia konvekcija be ventiliatorių. Palikite instrukcijoje nurodytą tarpą, kitaip elementai sušils ir praras gyvybę.

Montavimo pastabos iš naudojimo vietoje

Montuotojas Andalūzijoje nuo 2025 m. kartu su hibridiniais keitikliais sumontavo apie trisdešimt 10,24 kWh įrenginių. Pagrindinis pranašumas, apie kurį pranešta, buvo CAN protokolo patvirtinimas kiekvienam keitiklio modeliui prieš užsakant, o tai sumažino paleidimo problemas.

Namo savininkas Limasolyje, valdantis du 5,12 kWh įrenginius, pranešė, kad poravimas pavyko iš pirmo karto. Skystųjų kristalų ekranas yra tokio kampo, kad gali būti sunku įskaityti, kai pakuotė yra aukščiau pečių aukščio; į tai verta atsižvelgti renkantis montavimo vietą.

Almatos platintojas pranešė, kad klientai, įsirengę nešildomuose garažuose, susidūrė su 0 °C įkrovimo nutraukimu ir padarė prielaidą, kad yra defektas. Į pasiūlymo dokumentus įtraukus reikalavimą dėl šildomo ploto skundai buvo išspręsti.

Dažnai užduodami klausimai

K: Kurį pajėgumą turėčiau pasirinkti?

A: 10 kWh namų baterijos energijos saugojimo sistemai, skirtai atsarginiam ir saulės energijos naudojimui, nuo dydžio iki suvartojimo per naktį, o ne iš viso per dieną. 4-6 kWh per naktį tinka 5,12 kWh įrenginiui; 8-10kWh nurodo 10,24kWh modelį.

K: Ar jis veiks su mano keitikliu?

A: Pateikite markę ir modelį. BMS palaiko RS485, RS232 ir CAN; protokolo žemėlapis patvirtinamas prieš užsakant.

Kl .: Ar galiu jį įdiegti lauke?

A: Ne. IP20 neapsaugo nuo vandens. Montavimas tik viduje – garaže, pagalbinėje patalpoje, rūsyje arba gamykloje.

K: Kuo skiriasi 48 V ir 51,2 V versijos?

A: DC langas. 48 V įrenginiai veikia 40,5–54 VDC, 51,2 V įrenginiai – 43,2–57,6 VDC. Suderinkite su savo keitiklio įvesties diapazonu.

Klausimas: Kiek tai truks?

A: Daugiau nei 6000 ciklų esant 0,5 °C ir 25 °C temperatūrai, išlaikant bent 80 % talpos. Kasdien važinėjant dviračiu, tai viršija penkiolika metų.

Kl .: Ar galiu sujungti kelis paketus?

A: Taip, atitinkamos įtampos ir talpos paketai gali būti lygiagrečiai. Norėdami patvirtinti konfigūraciją, nurodykite tikslinio banko dydį.

Kl .: Ar jį reikia aušinti ar prižiūrėti?

A: Natūralus aušinimas, be ventiliatorių, be įprastinės priežiūros. Laikykite laisvą ventiliacijos tarpą ir kasmet patikrinkite tvirtinimą.

K: Kokius sertifikatus jis turi?

A: CE, ROHS ir FCC visame asortimente, taip pat UN38.3, MSDS ir ISO9001 25.6V100Ah variante. UN38.3 ir MSDS pristatomi su kiekvienu užsakymu.
